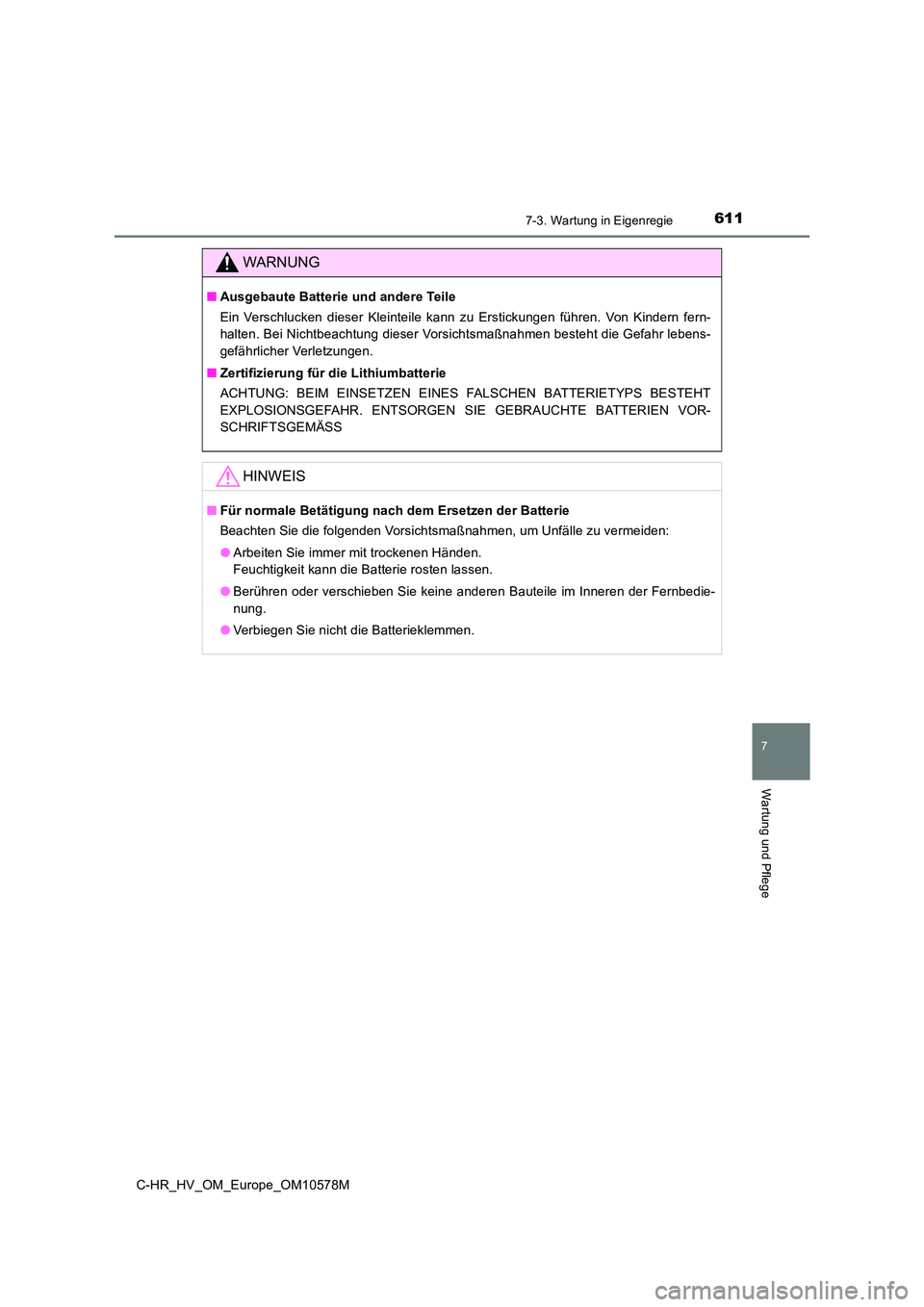

WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann zu Erstickungen führen. Von Kindern fern-
halten. Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebens-
gefährlicher Verletzungen.
■ Zertifizierung für die Lithiumbatterie
ACHTUNG: BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS BESTEHT
EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN VOR-
SCHRIFTSGEMÄSS
HINWEIS
■ Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
● Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
● Verbiegen Sie nicht die Batterieklemmen.

6127-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

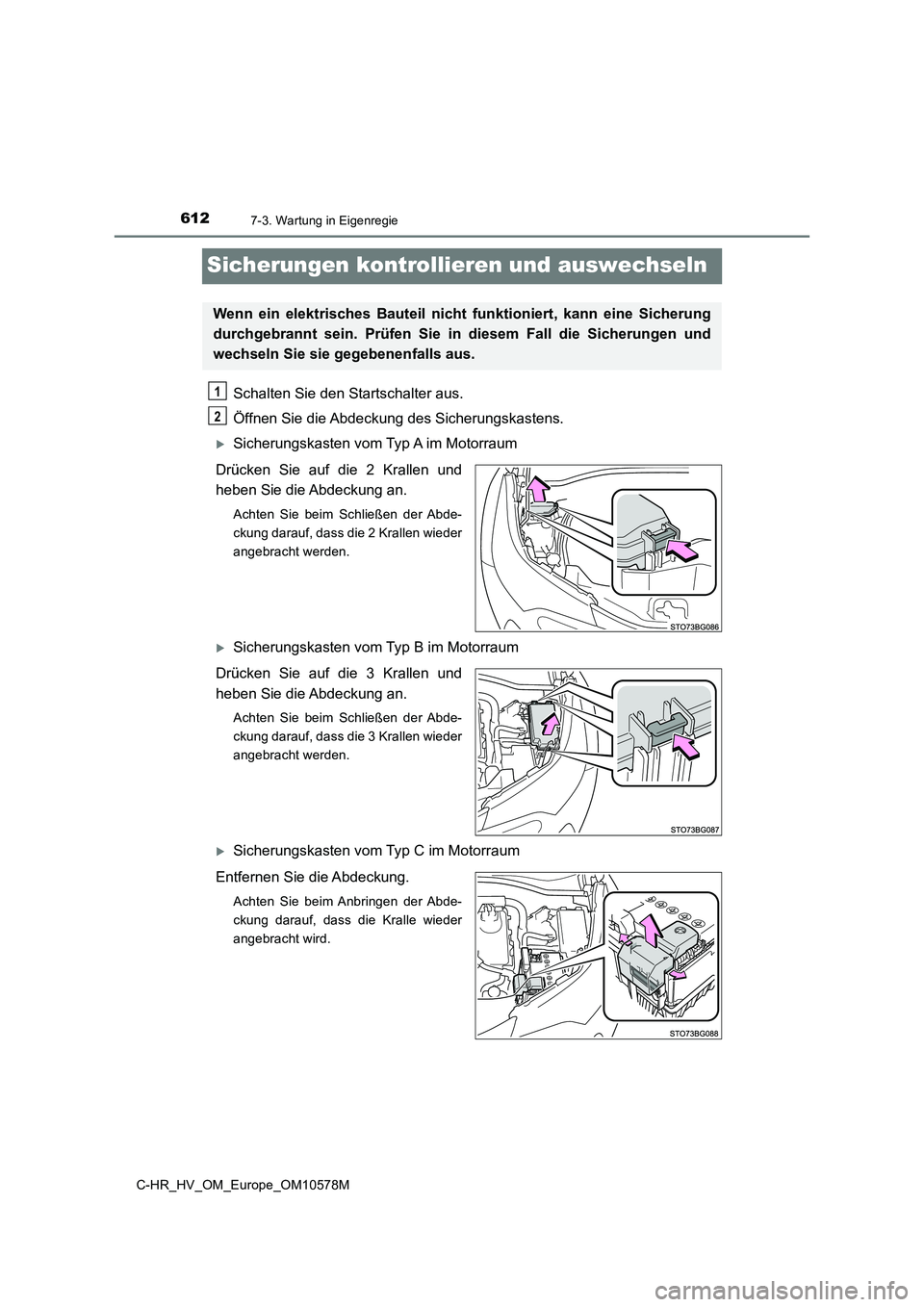

Sicherungen kontrollieren und auswechseln
Schalten Sie den Startschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Sicherungskasten vom Typ A im Motorraum
Drücken Sie auf die 2 Krallen und
heben Sie die Abdeckung an.
Achten Sie beim Schließen der Abde-
ckung darauf, dass die 2 Krallen wieder
angebracht werden.
Sicherungskasten vom Typ B im Motorraum
Drücken Sie auf die 3 Krallen und
heben Sie die Abdeckung an.
Achten Sie beim Schließen der Abde-
ckung darauf, dass die 3 Krallen wieder
angebracht werden.
Sicherungskasten vom Typ C im Motorraum
Entfernen Sie die Abdeckung.
Achten Sie beim Anbringen der Abde-
ckung darauf, dass die Kralle wieder
angebracht wird.
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie gegebenenfalls aus.
1
2

6137-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

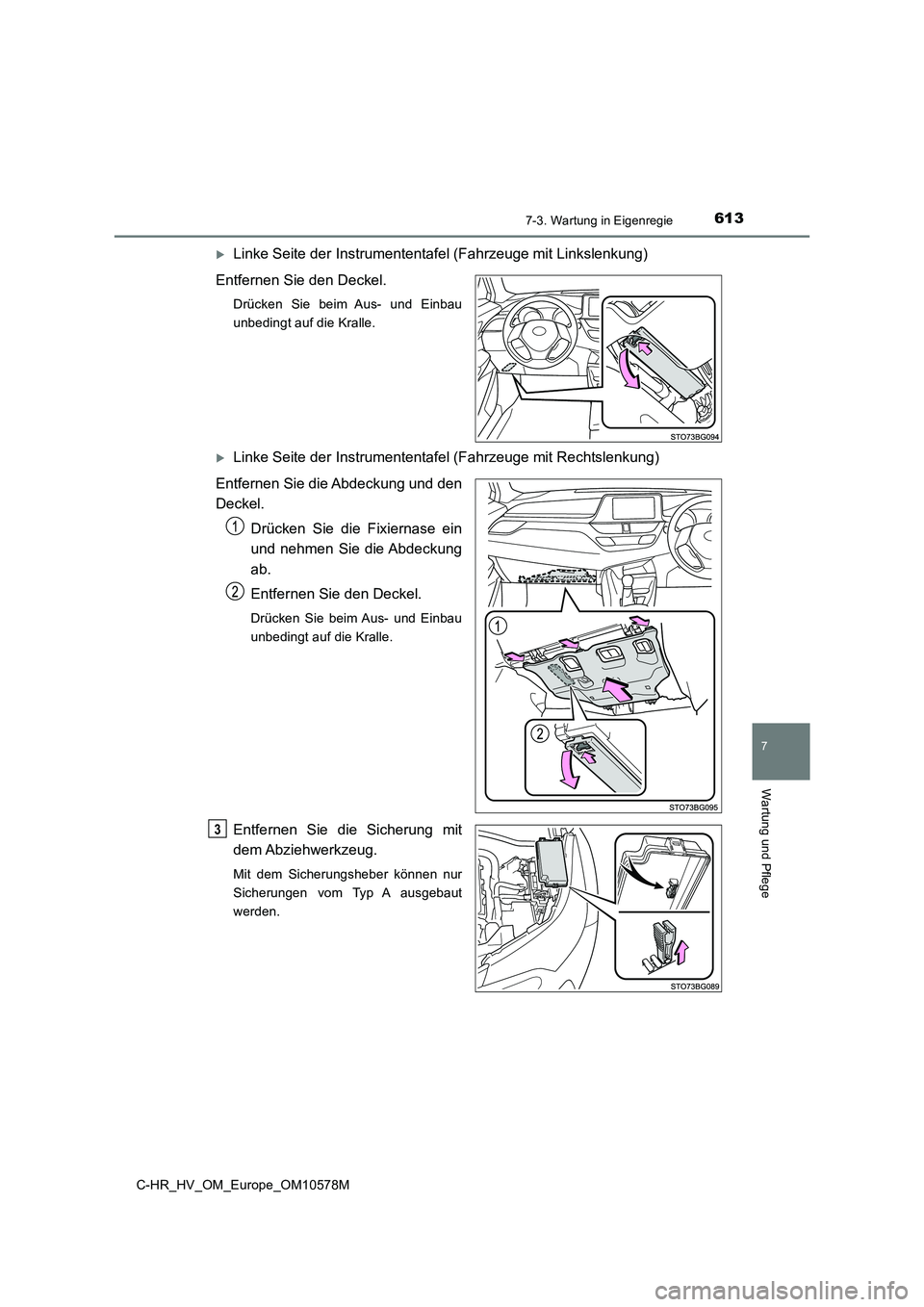

Linke Seite der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Drücken Sie beim Aus- und Einbau
unbedingt auf die Kralle.
Linke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung und den
Deckel.
Drücken Sie die Fixiernase ein
und nehmen Sie die Abdeckung
ab.
Entfernen Sie den Deckel.
Drücken Sie beim Aus- und Einbau
unbedingt auf die Kralle.
Entfernen Sie die Sicherung mit
dem Abziehwerkzeug.
Mit dem Sicherungsheber können nur
Sicherungen vom Typ A ausgebaut
werden.
3

6147-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

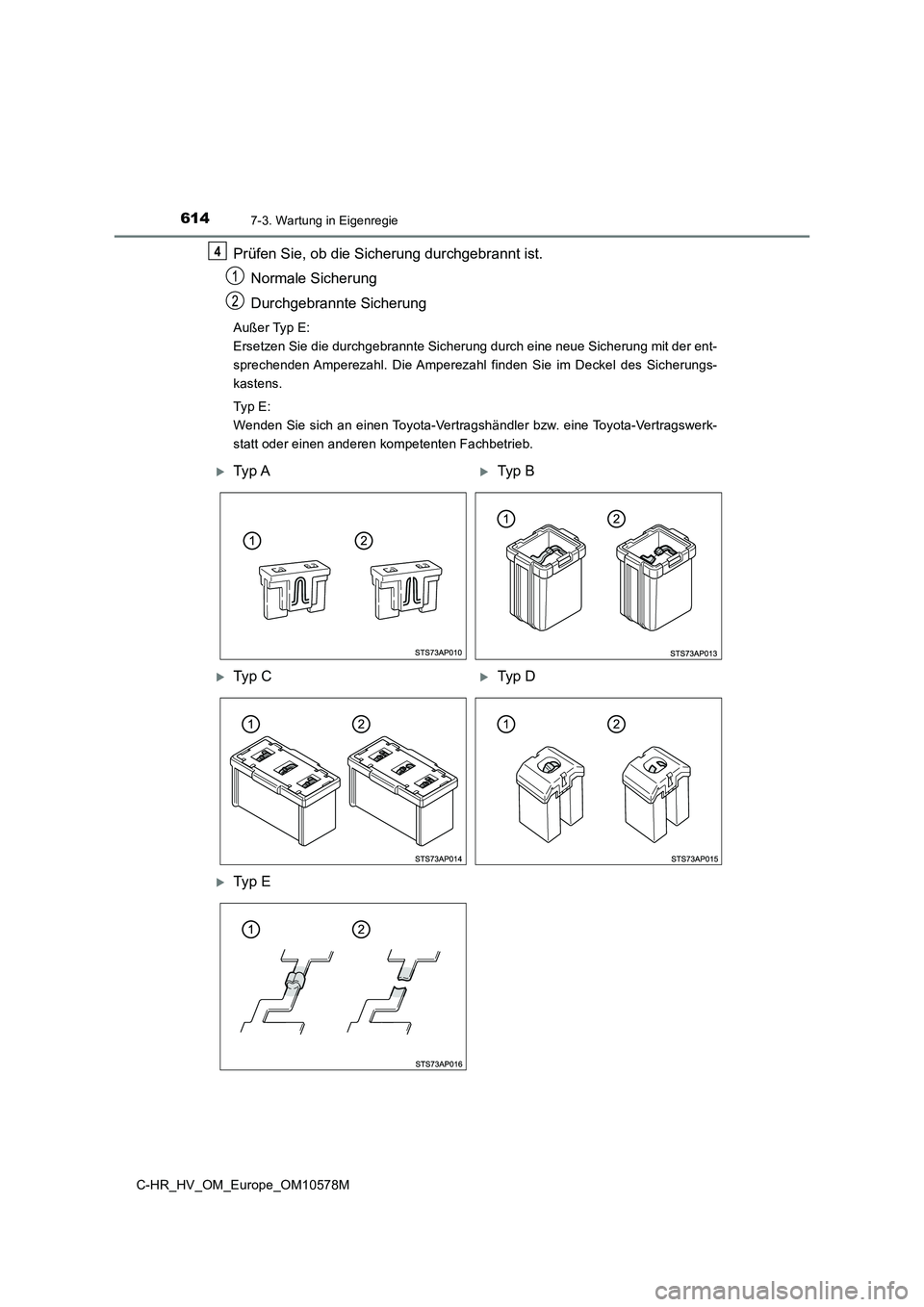

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Außer Typ E:
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie im Deckel des Sicherungs-
kastens.
Typ E :
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
4
Ty p ATyp B
Ty p CTyp D
Ty p E

6157-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

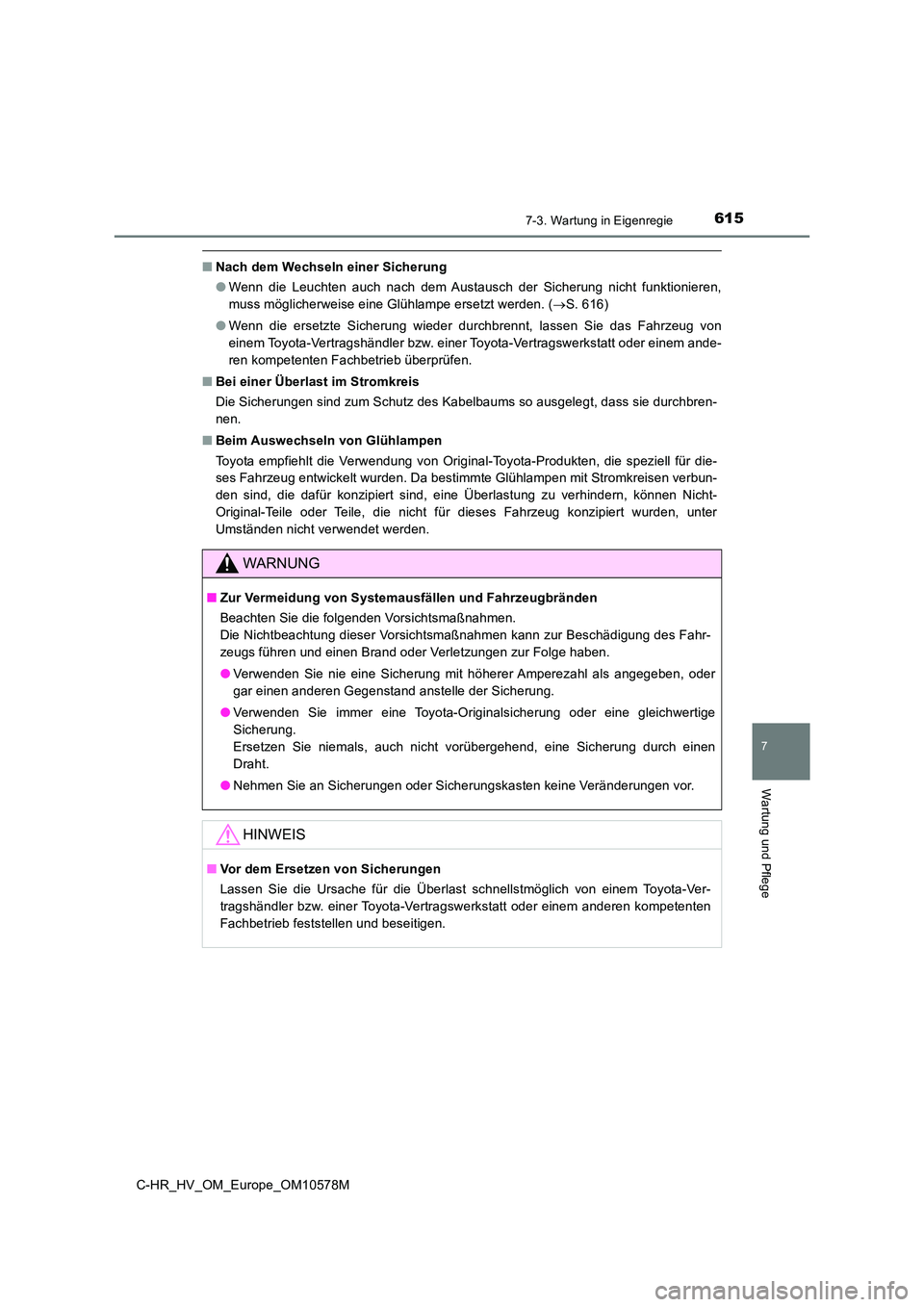

■Nach dem Wechseln einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss möglicherweise eine Glühlampe ersetzt werden. ( S. 616)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■ Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums so ausgelegt, dass sie durchbren-
nen.
■ Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung von Original-Toyota-Produkten, die speziell für die-
ses Fahrzeug entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbun-
den sind, die dafür konzipiert sind, eine Überlastung zu verhindern, können Nicht-
Original-Teile oder Teile, die nicht für dieses Fahrzeug konzipiert wurden, unter
Umständen nicht verwendet werden.
WARNUNG
■ Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zur Beschädigung des Fahr-
zeugs führen und einen Brand oder Verletzungen zur Folge haben.
● Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben, oder
gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Toyota-Originalsicherung oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb feststellen und beseitigen.

6167-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
Glühlampen
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (S. 722)
■Vo r n
Folgende Glühlampen können Sie selber austauschen. In Abhängigkeit
von der jeweiligen Glühlampe kan n der Austauschvorgang unter-
schiedlich schwierig sein. Da die Gefahr einer Beschädigung der Kom-
ponenten besteht, empfehlen wir, den Austausch von einem Toyota-
Vertragshändler oder einer Toyota -Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb durchführen zu lassen.
Vorbereitungen zum Auswechseln von Glühlampen

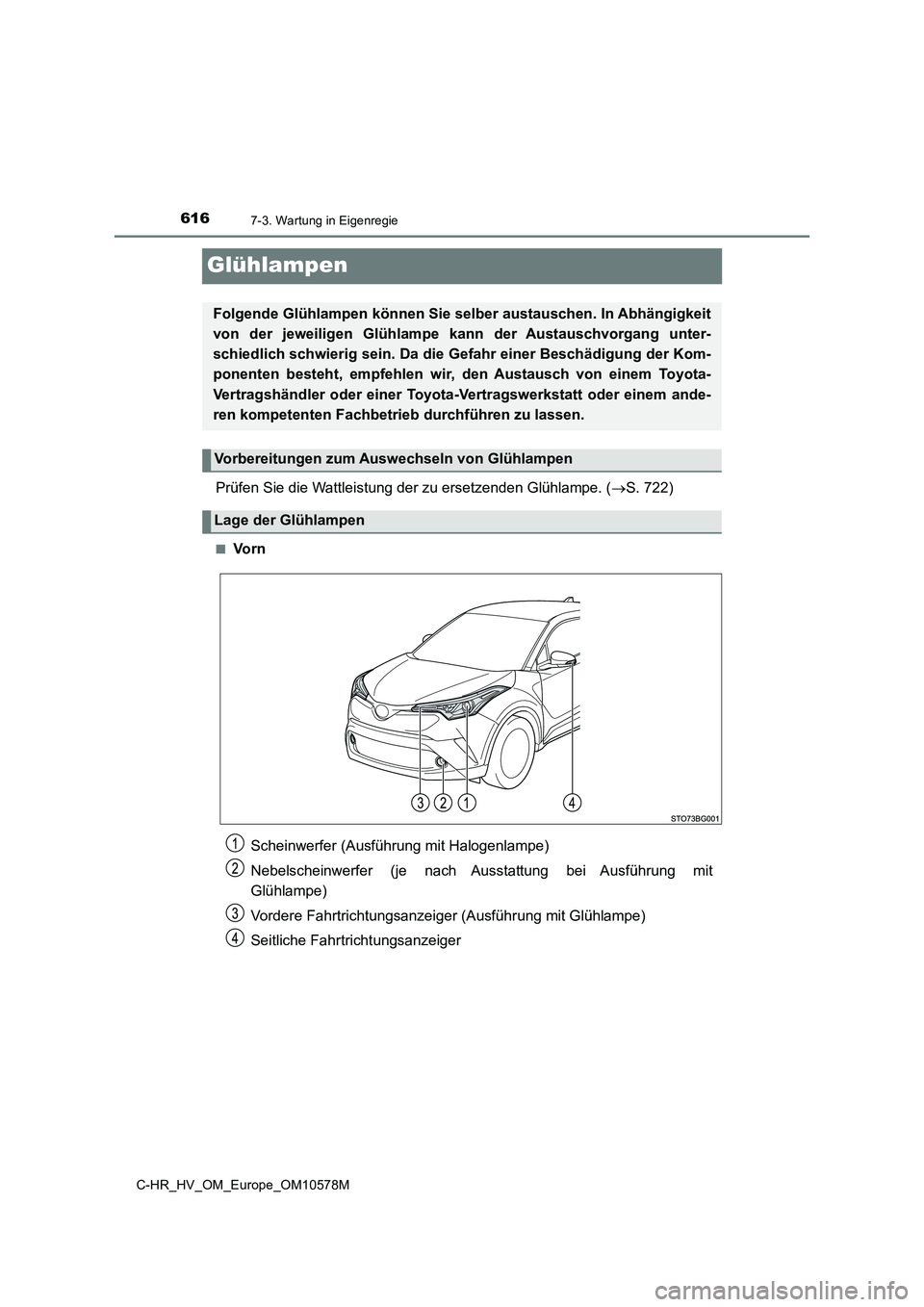

Lage der Glühlampen
Scheinwerfer (Ausführung mit Halogenlampe)
Nebelscheinwerfer (je nach Ausstattung bei Ausführung mit
Glühlampe)
Vordere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Seitliche Fahrtrichtungsanzeiger

6177-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege

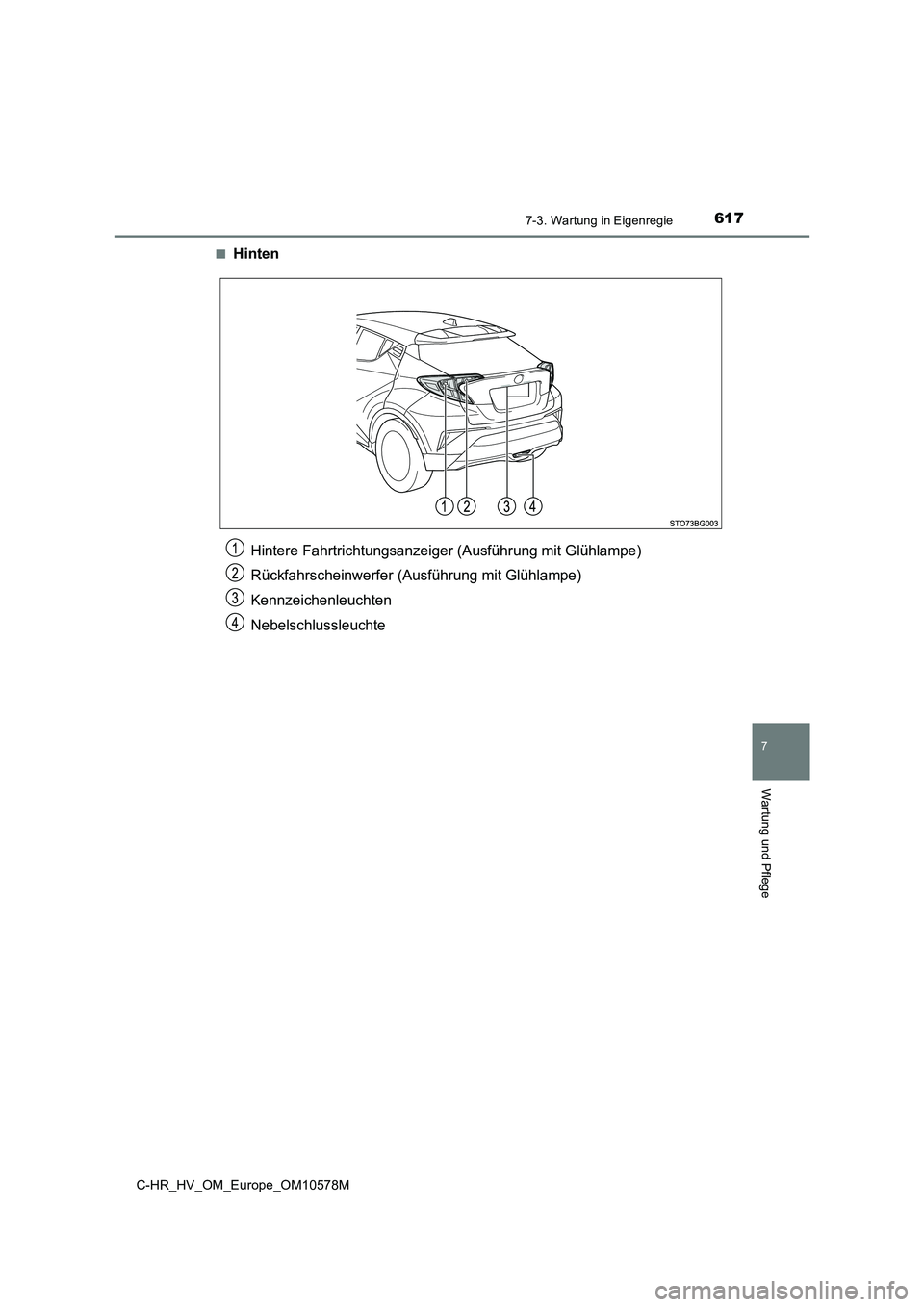

■Hinten
Hintere Fahrtrichtungsanzeiger (Ausführung mit Glühlampe)
Rückfahrscheinwerfer (Ausführung mit Glühlampe)
Kennzeichenleuchten
Nebelschlussleuchte

6187-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
■Scheinwerfer (Ausführung mit Halogenlampe)

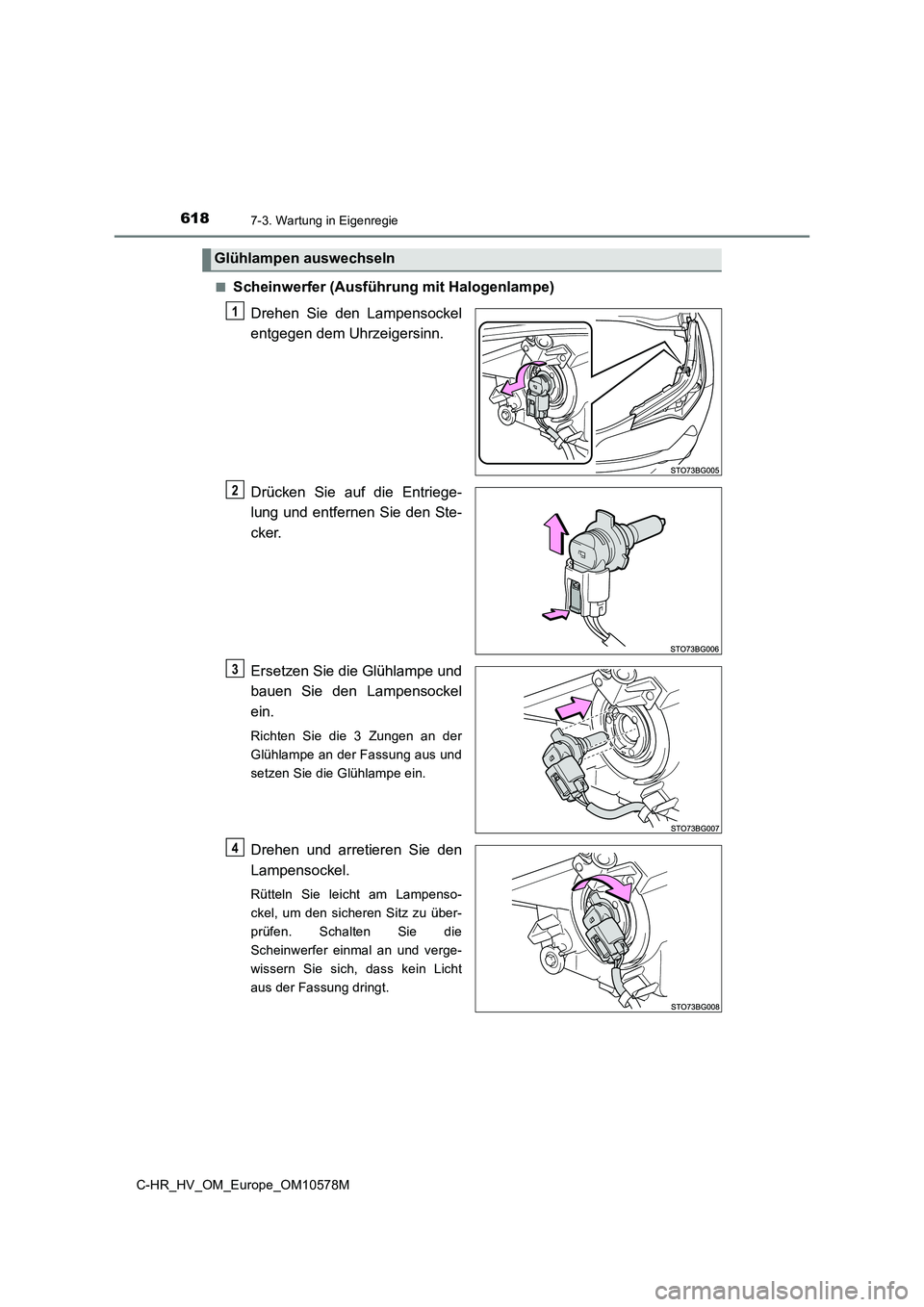

Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
Ersetzen Sie die Glühlampe und
bauen Sie den Lampensockel
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie den
Lampensockel.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
aus der Fassung dringt.
Glühlampen auswechseln
1
2
3
4

6197-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M
7
Wartung und Pflege
■Nebelscheinwerfer (je nach Ausstattung bei Ausführung mit
Glühlampe)

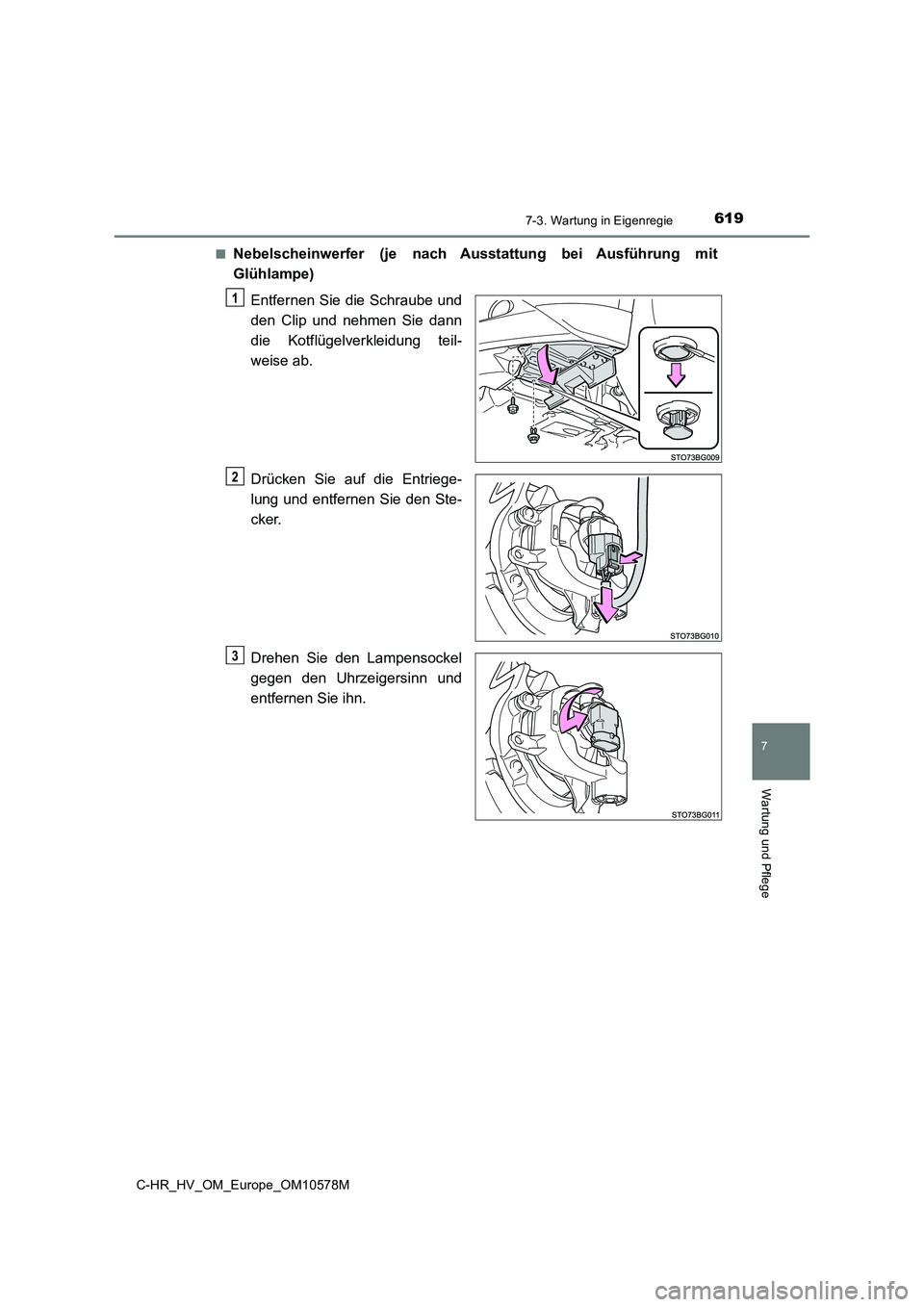

Entfernen Sie die Schraube und
den Clip und nehmen Sie dann
die Kotflügelverkleidung teil-
weise ab.
Drücken Sie auf die Entriege-
lung und entfernen Sie den Ste-
cker.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
entfernen Sie ihn.
1
2
3

6207-3. Wartung in Eigenregie
C-HR_HV_OM_Europe_OM10578M

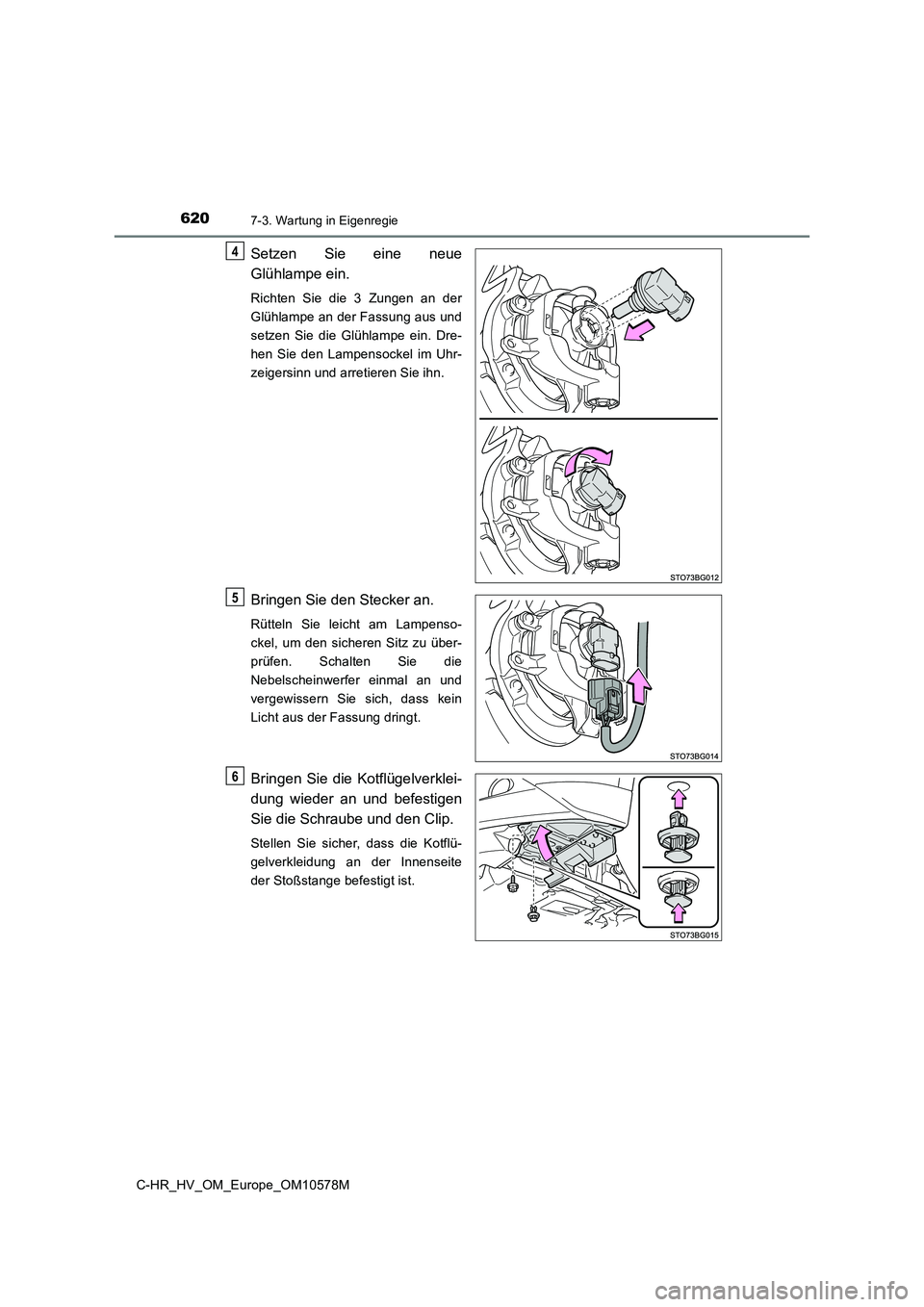

Setzen Sie eine neue
Glühlampe ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein. Dre-
hen Sie den Lampensockel im Uhr-
zeigersinn und arretieren Sie ihn.
Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
Bringen Sie die Kotflügelverklei-
dung wieder an und befestigen
Sie die Schraube und den Clip.
Stellen Sie sicher, dass die Kotflü-
gelverkleidung an der Innenseite
der Stoßstange befestigt ist.
4
5
