TOYOTA C-HR 2018 Brugsanvisning (in Danish)

6117-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

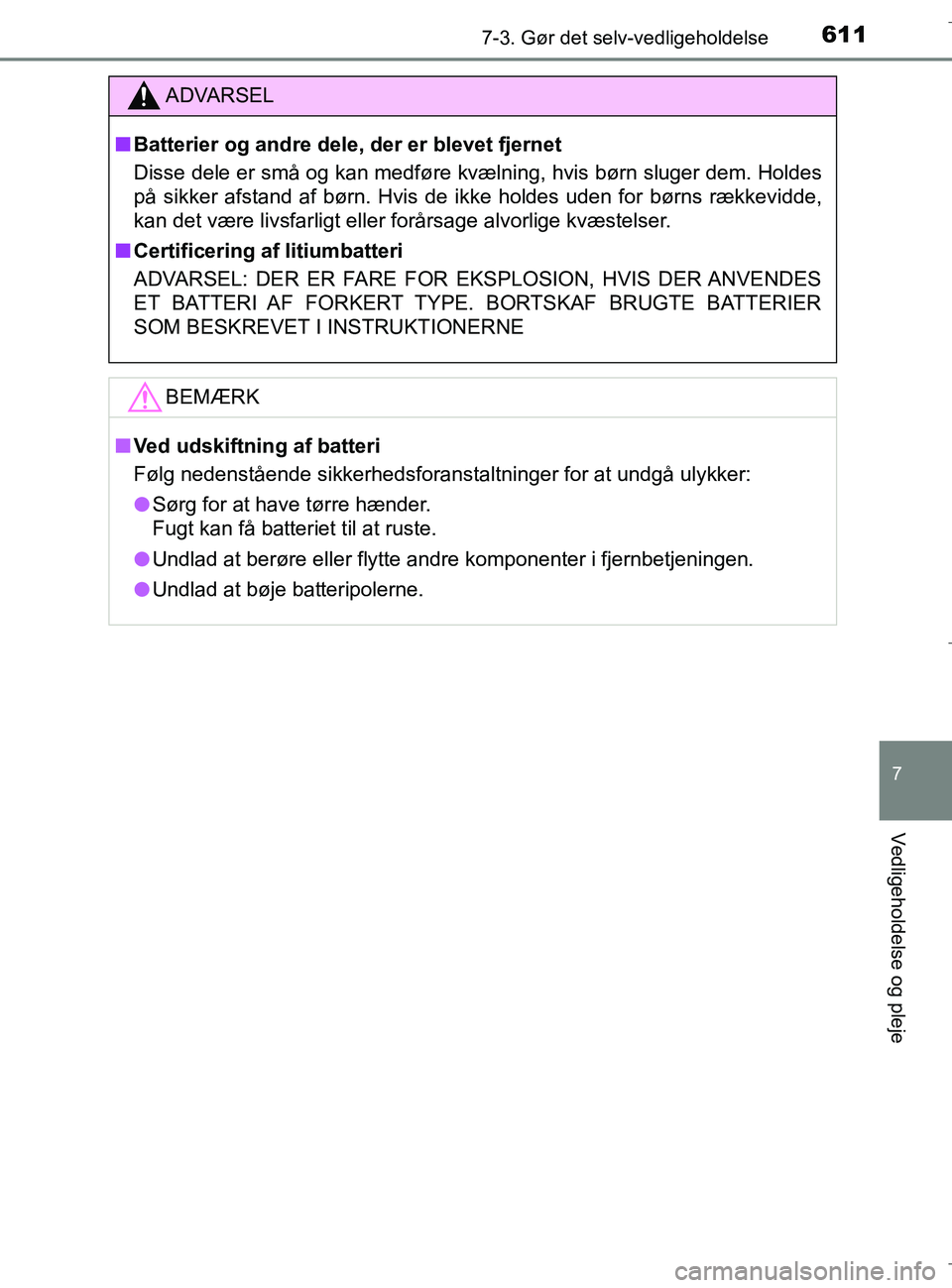

ADVARSEL
n Batterier og andre dele, der er blevet fjernet
Disse dele er små og kan medføre kvælning, hvis børn sluger dem. Holdes
på sikker afstand af børn. Hvis de ikke holdes uden for børns rækkevidde,
kan det være livsfarligt eller forårsage alvorlige kvæstelser.
n Certificering af litiumbatteri
ADVARSEL: DER ER FARE FOR EKSPLOSION, HVIS DER ANVENDES
ET BATTERI AF FORKERT TYPE. BORTSKAF BRUGTE BATTERIER
SOM BESKREVET I INSTRUKTIONERNE
BEMÆRK
nVed udskiftning af batteri
Følg nedenstående sikkerhedsforanstaltninger for at undgå ulykker:
l Sørg for at have tørre hænder.
Fugt kan få batteriet til at ruste.
l Undlad at berøre eller flytte andre komponenter i fjernbetjeningen.
l Undlad at bøje batteripolerne.
OM10576DK.book Page 611 Wednesday, April 18, 2018 10:33 AM

6127-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK

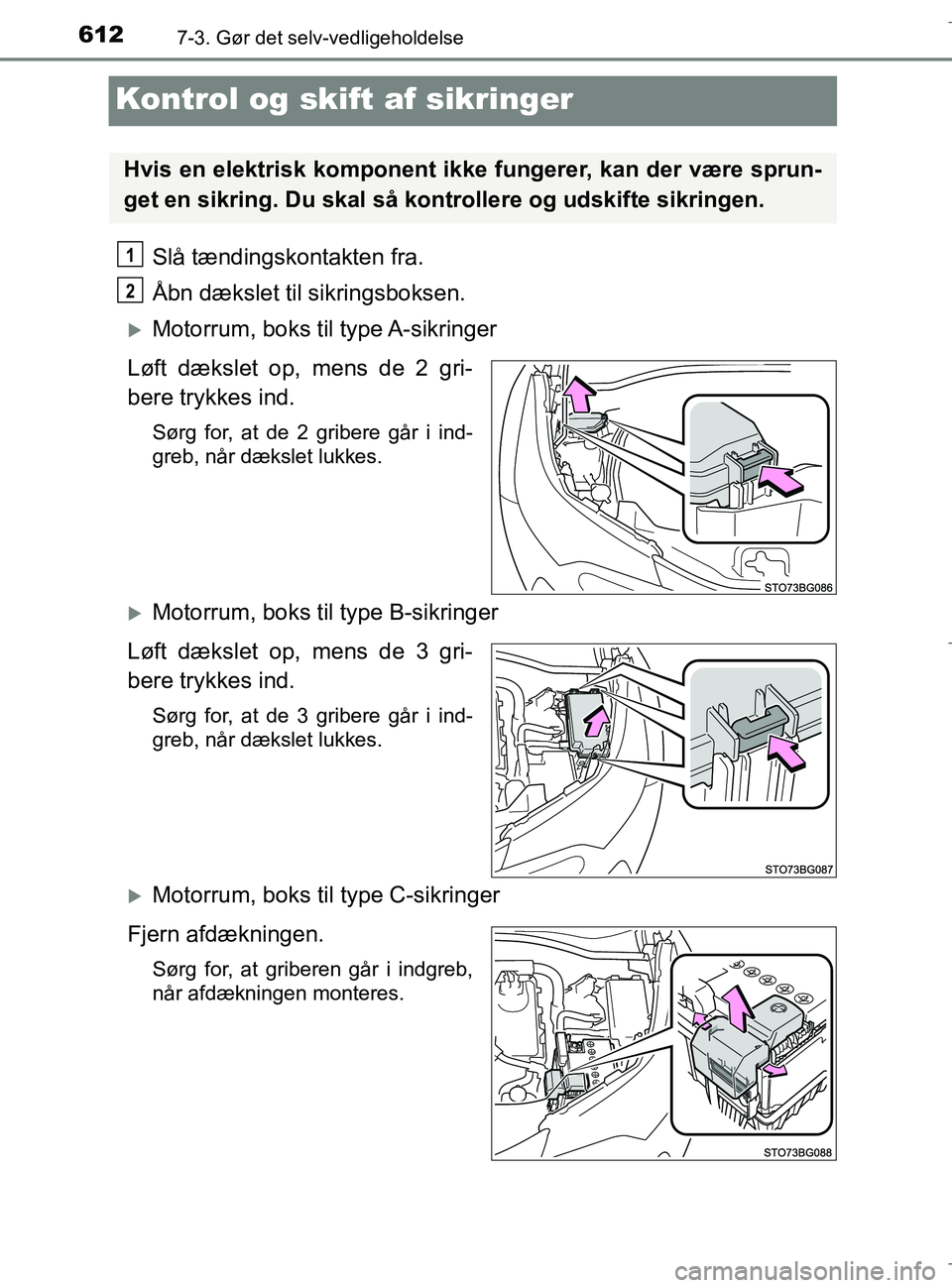

Kontrol og skift af sikringer
Slå tændingskontakten fra.
Åbn dækslet til sikringsboksen.
Motorrum, boks til type A-sikringer
Løft dækslet op, mens de 2 gri-
bere trykkes ind.
Sørg for, at de 2 gribere går i ind-
greb, når dækslet lukkes.
Motorrum, boks til type B-sikringer
Løft dækslet op, mens de 3 gri-
bere trykkes ind.
Sørg for, at de 3 gribere går i ind-
greb, når dækslet lukkes.
Motorrum, boks til type C-sikringer
Fjern afdækningen.
Sørg for, at griberen går i indgreb,
når afdækningen monteres.
Hvis en elektrisk komponent ikke fungerer, kan der være sprun-
get en sikring. Du skal så kontrollere og udskifte sikringen.
1
2
OM10576DK.book Page 612 Wednesday, April 18, 2018 10:33 AM

6137-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

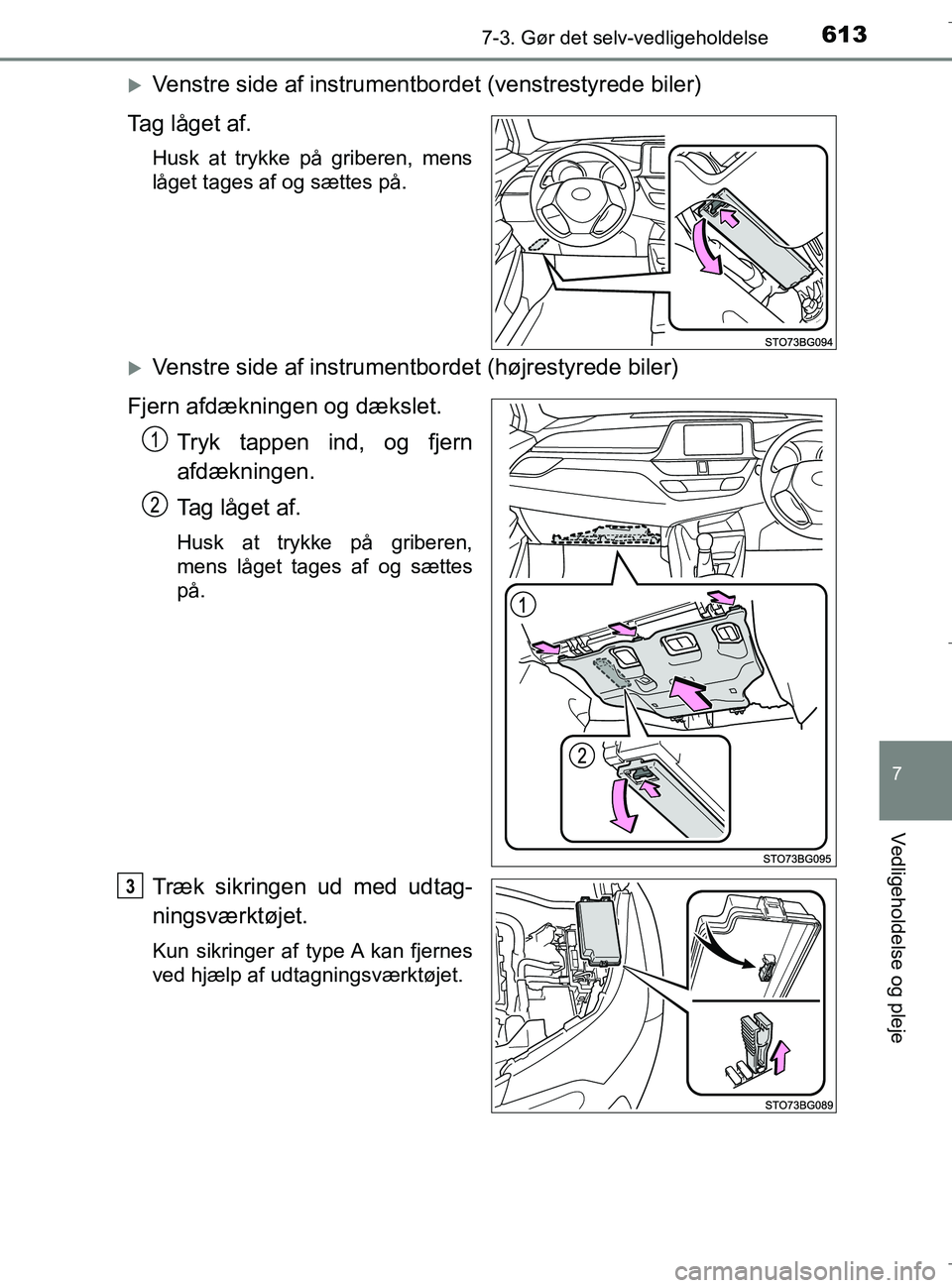

Venstre side af instrumentbordet (venstrestyrede biler)
Tag låget af.
Husk at trykke på griberen, mens
låget tages af og sættes på.
Venstre side af instrumentbordet (højrestyrede biler)
Fjern afdækningen og dækslet. Tryk tappen ind, og fjern
afdækningen.
Tag låget af.
Husk at trykke på griberen,
mens låget tages af og sættes
på.
Træk sikringen ud med udtag-
ningsværktøjet.
Kun sikringer af type A kan fjernes
ved hjælp af udtagningsværktøjet.
3
OM10576DK.book Page 613 Wednesday, April 18, 2018 10:33 AM

6147-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK

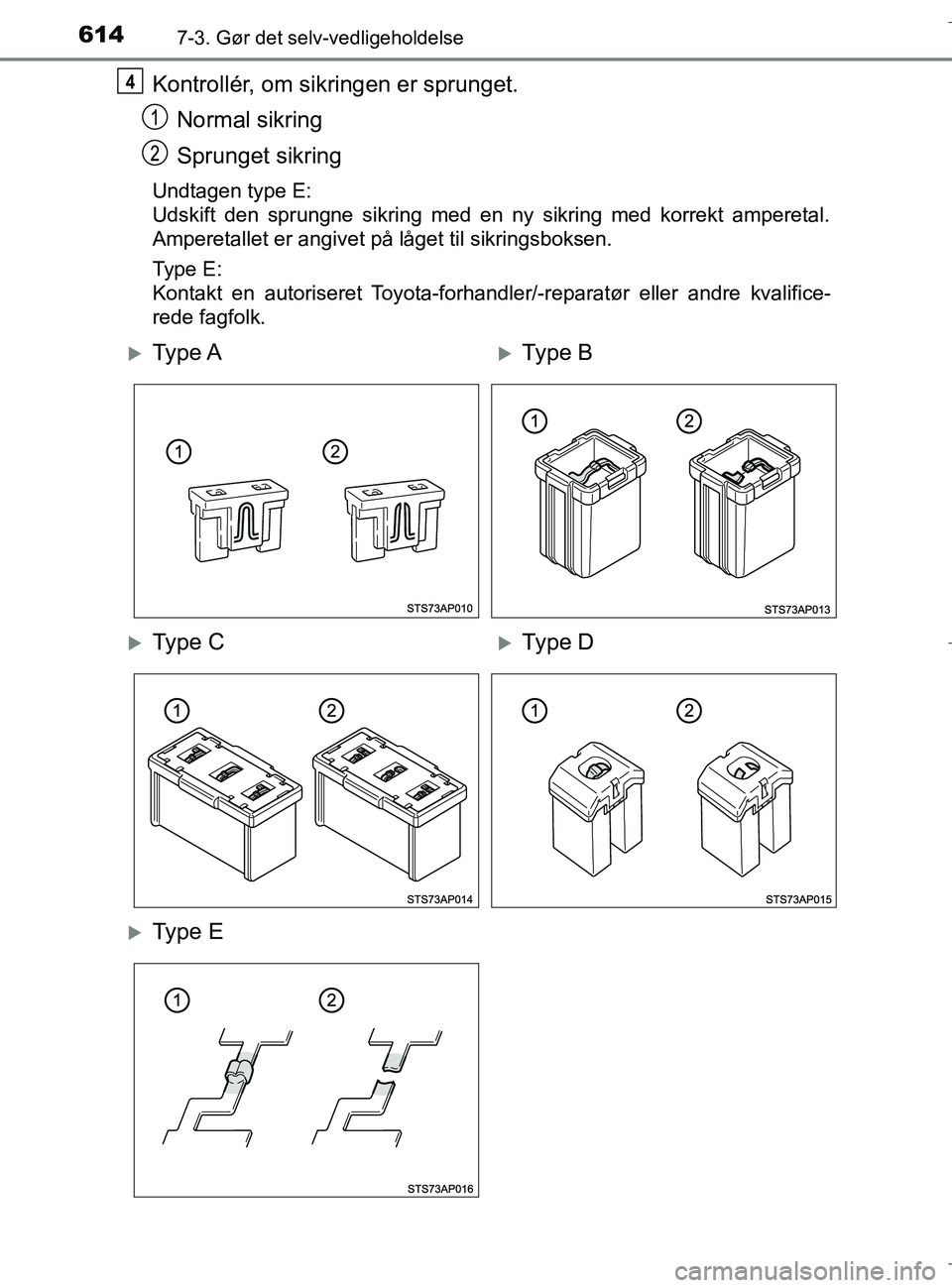

Kontrollér, om sikringen er sprunget.Normal sikring
Sprunget sikring
Undtagen type E:
Udskift den sprungne sikring med en ny sikring med korrekt amperetal.
Amperetallet er angivet på låget til sikringsboksen.
Type E:
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
4
Ty p e AType B
Ty p e CType D
Ty p e E
OM10576DK.book Page 614 Wednesday, April 18, 2018 10:33 AM

6157-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

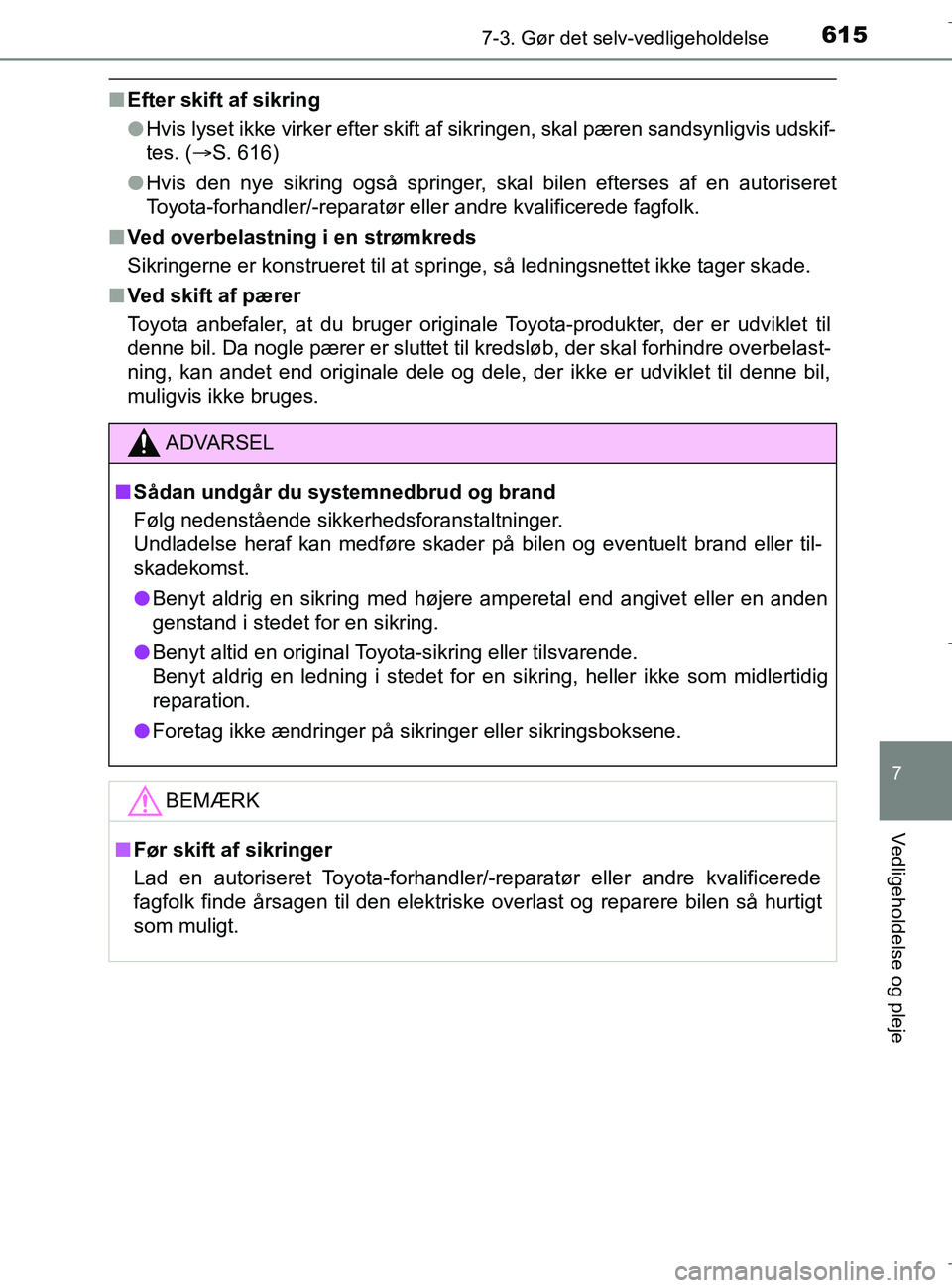

nEfter skift af sikring
lHvis lyset ikke virker efter skift af sikringen, skal pæren sandsynligvis udskif-
tes. ( S. 616)
l Hvis den nye sikring også springer, skal bilen efterses af en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
n Ved overbelastning i en strømkreds
Sikringerne er konstrueret til at springe, så ledningsnettet ikke tager skade.
n Ved skift af pærer
Toyota anbefaler, at du bruger originale Toyota-produkter, der er udviklet til
denne bil. Da nogle pærer er sluttet til kredsløb, der skal forhindre overbelast-
ning, kan andet end originale dele og dele, der ikke er udviklet til denne bil,
muligvis ikke bruges.
ADVARSEL
n Sådan undgår du systemnedbrud og brand
Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre skader på bilen og eventuelt brand eller til-
skadekomst.
l Benyt aldrig en sikring med høje re amperetal end angivet eller en anden
genstand i stedet for en sikring.
l Benyt altid en original Toyota-sikring eller tilsvarende.
Benyt aldrig en ledning i stedet for en sikring, heller ikke som midlert\
idig
reparation.
l Foretag ikke ændringer på sikringer eller sikringsboksene.
BEMÆRK
n Før skift af sikringer
Lad en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk finde årsagen til den elektriske overlast og reparere bilen så hurtigt
som muligt.
OM10576DK.book Page 615 Wednesday, April 18, 2018 10:33 AM

6167-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK

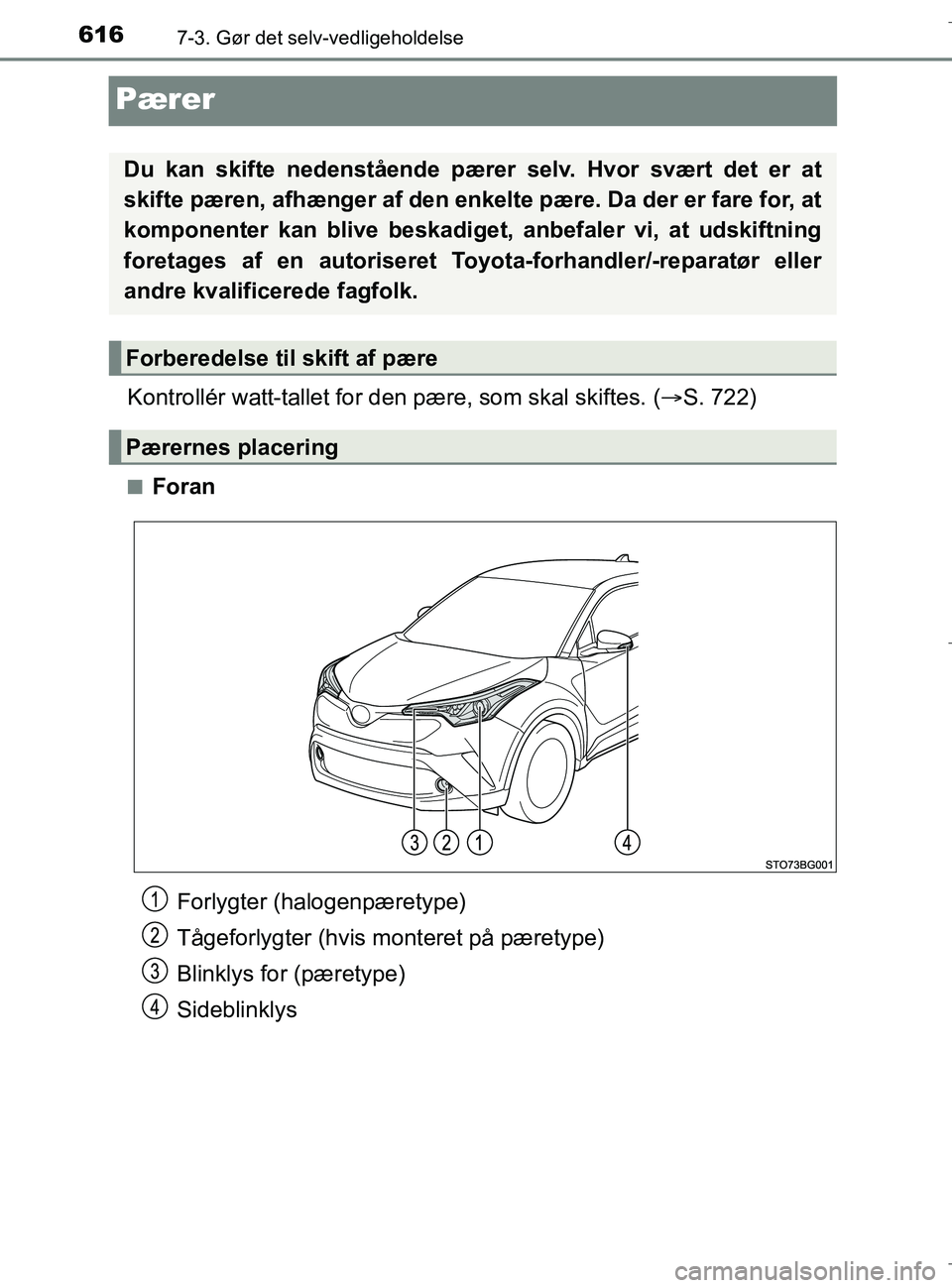

Pærer
Kontrollér watt-tallet for den pære, som skal skiftes. (S. 722)
nForan
Du kan skifte nedenstående pære r selv. Hvor svært det er at
skifte pæren, afhænger af den enke lte pære. Da der er fare for, at
komponenter kan blive beskadiget, anbefaler vi, at udskiftning
foretages af en autoriseret To yota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Forberedelse til skift af pære
Pærernes placering
Forlygter (halogenpæretype)
Tågeforlygter (hvis monteret på pæretype)
Blinklys for (pæretype)
Sideblinklys
OM10576DK.book Page 616 Wednesday, April 18, 2018 10:33 AM

6177-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

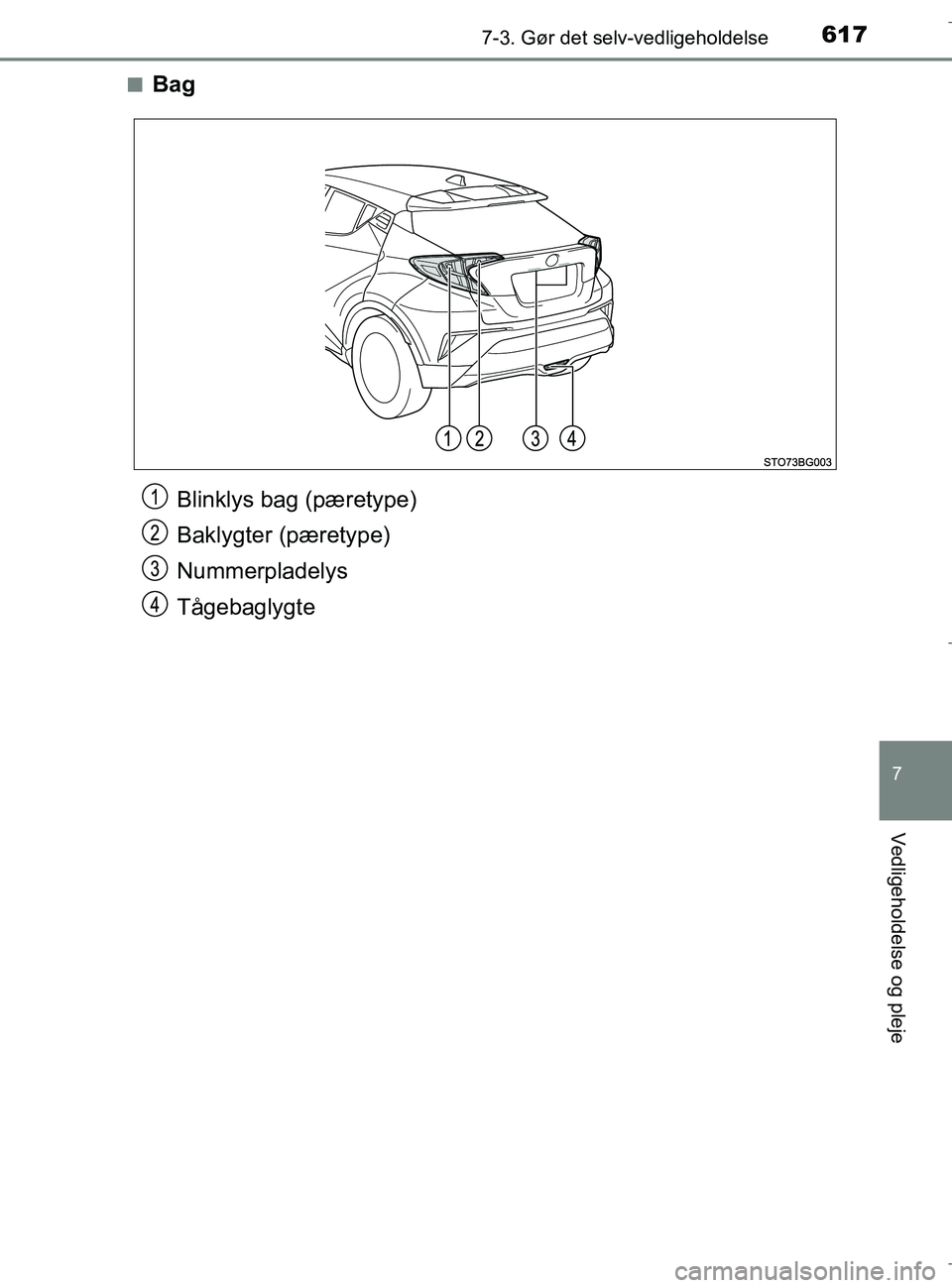

nBag
Blinklys bag (pæretype)
Baklygter (pæretype)
Nummerpladelys
Tågebaglygte
OM10576DK.book Page 617 Wednesday, April 18, 2018 10:33 AM

6187-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DKn
Forlygter (halogenpæretype)
Drej pærens sokkel mod
uret.
Træk stikket ud, mens du
trykker på udløseren.
Udskift pæren, og sæt pære-
soklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Udskiftning af pærer
1
2
3
4
OM10576DK.book Page 618 Wednesday, April 18, 2018 10:33 AM

6197-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

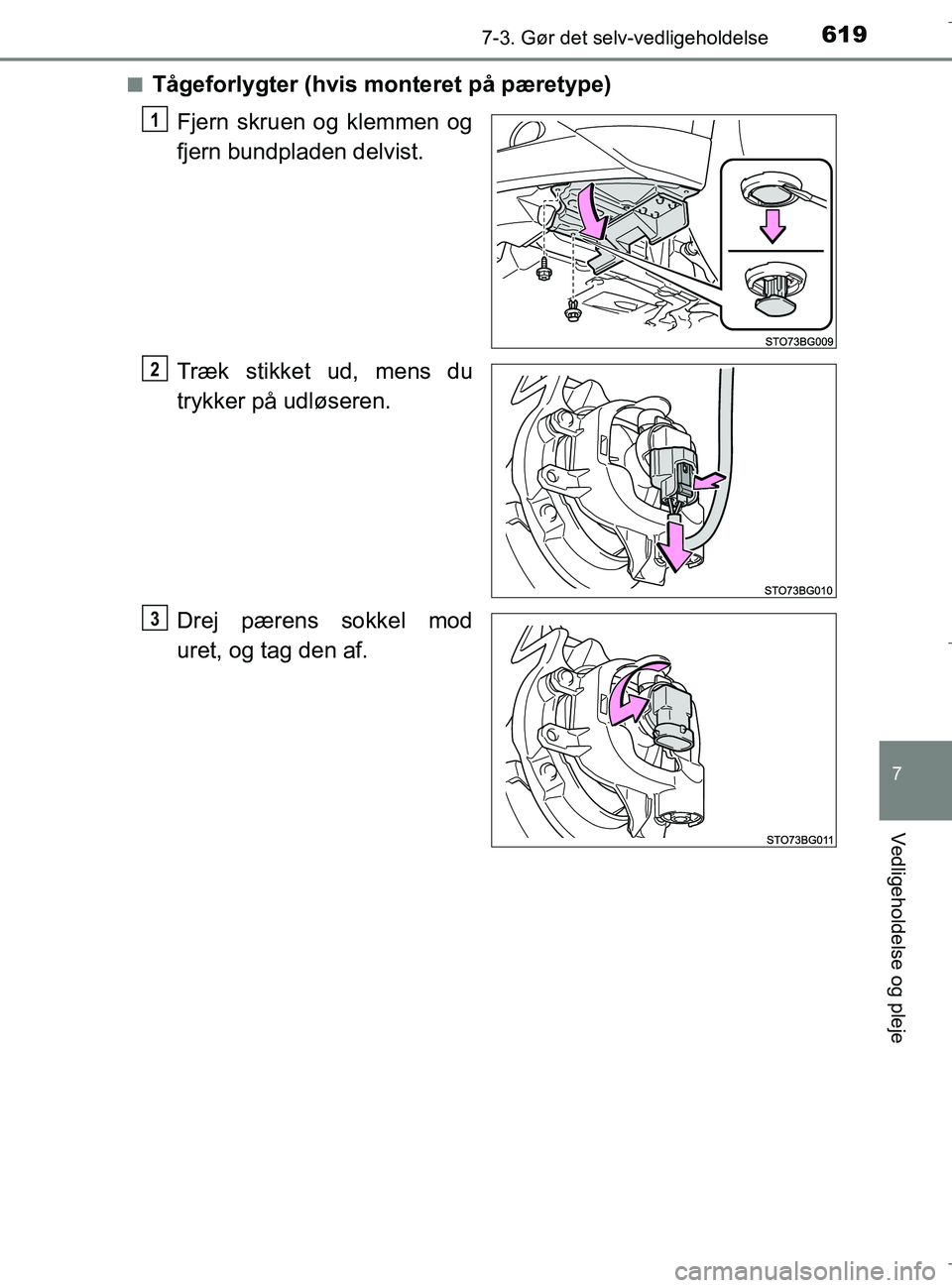

nTågeforlygter (hvis monteret på pæretype)
Fjern skruen og klemmen og
fjern bundpladen delvist.
Træk stikket ud, mens du
trykker på udløseren.
Drej pærens sokkel mod
uret, og tag den af.
1
2
3
OM10576DK.book Page 619 Wednesday, April 18, 2018 10:33 AM

6207-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK

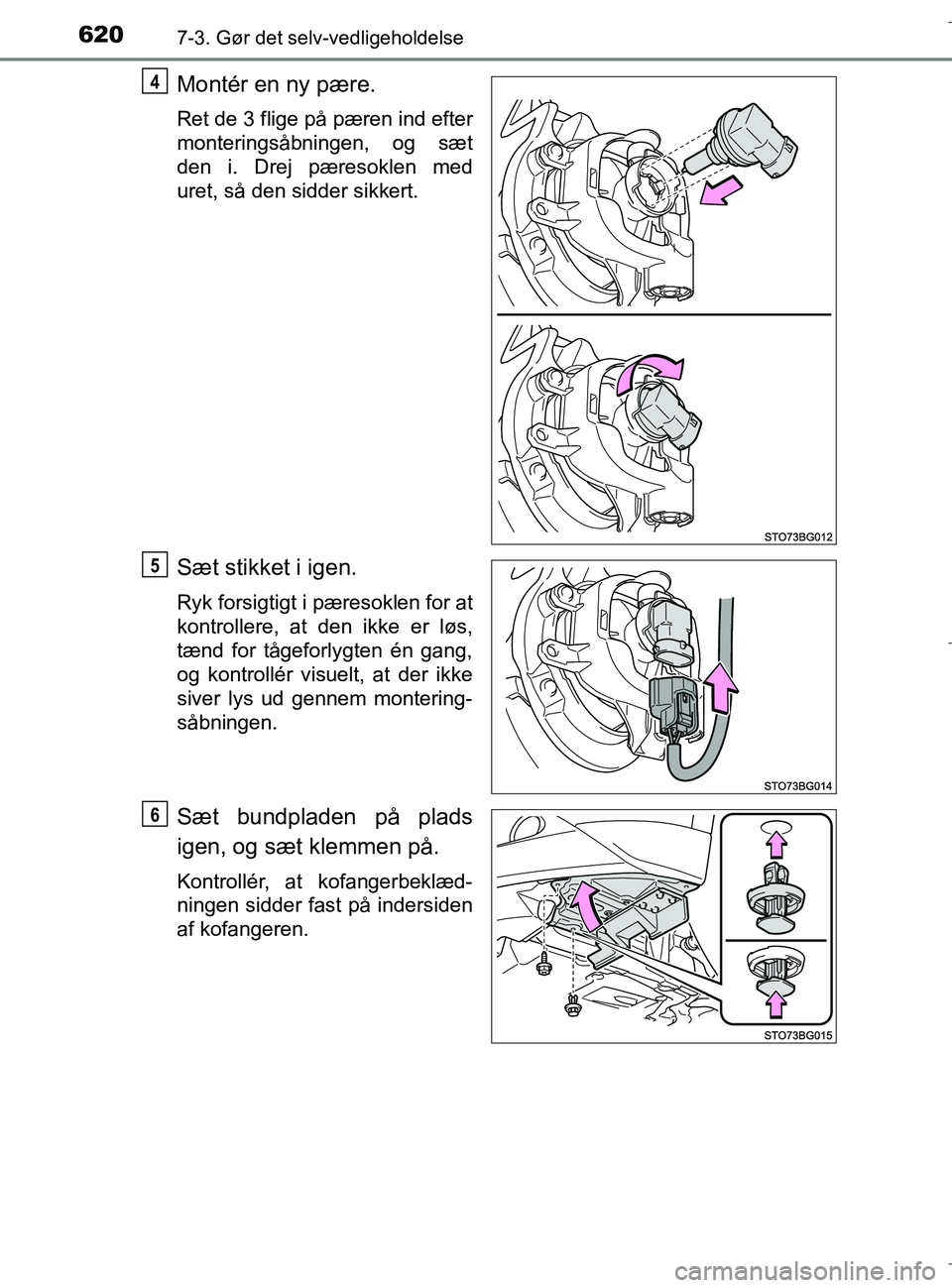

Montér en ny pære.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i. Drej pæresoklen med
uret, så den sidder sikkert.
Sæt stikket i igen.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for tågeforlygten én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Sæt bundpladen på plads
igen, og sæt klemmen på.
Kontrollér, at kofangerbeklæd-
ningen sidder fast på indersiden
af kofangeren.
4
5
6
OM10576DK.book Page 620 Wednesday, April 18, 2018 10:33 AM
