TOYOTA C-HR 2018 Brugsanvisning (in Danish)

6017-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

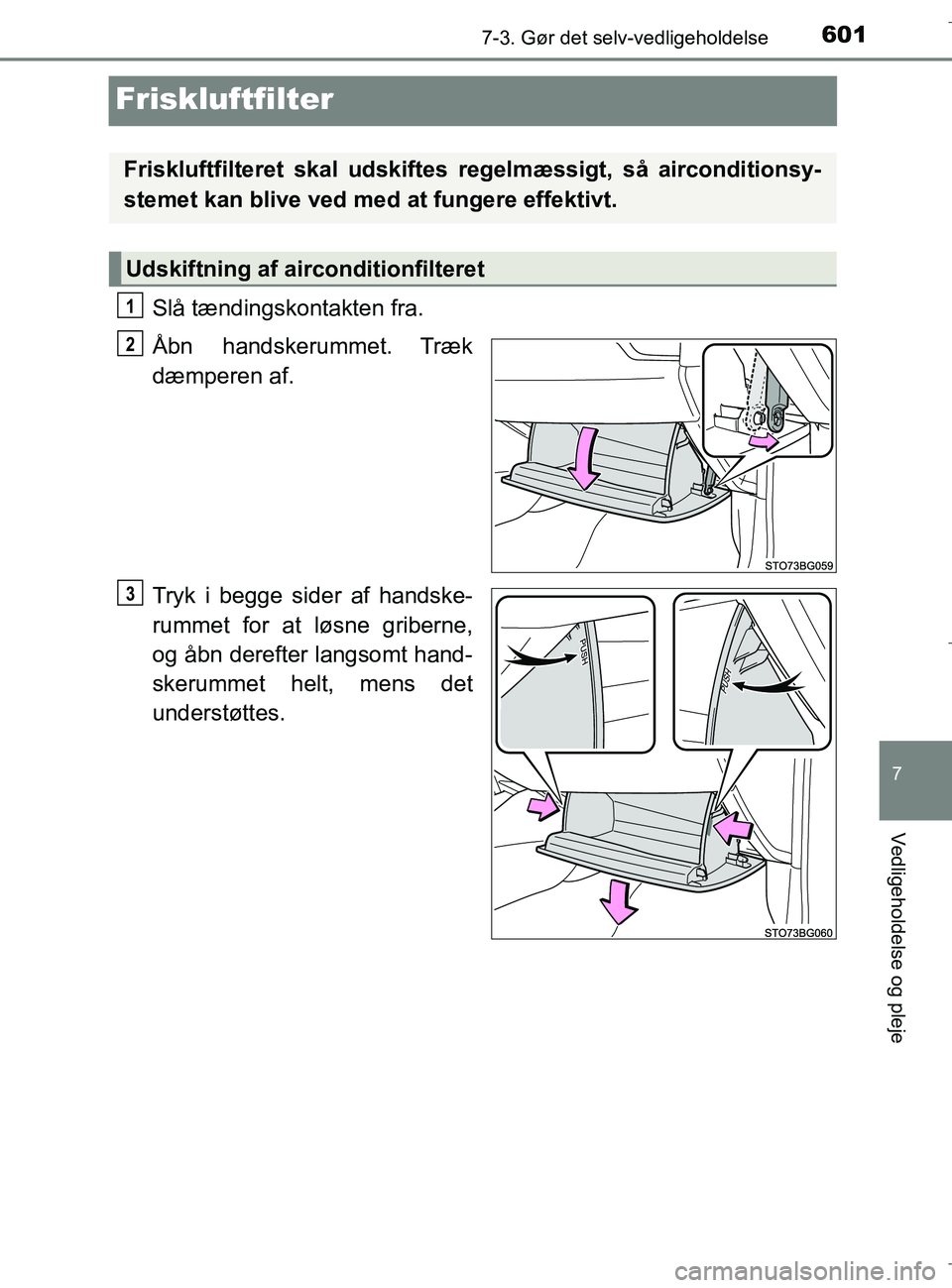

Friskluftfilter
Slå tændingskontakten fra.
Åbn handskerummet. Træk
dæmperen af.
Tryk i begge sider af handske-
rummet for at løsne griberne,
og åbn derefter langsomt hand-
skerummet helt, mens det
understøttes.
Friskluftfilteret skal udskiftes regelmæssigt, så airconditionsy-
stemet kan blive ved me d at fungere effektivt.
Udskiftning af airconditionfilteret
1
2
3
OM10576DK.book Page 601 Wednesday, April 18, 2018 10:33 AM

6027-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK

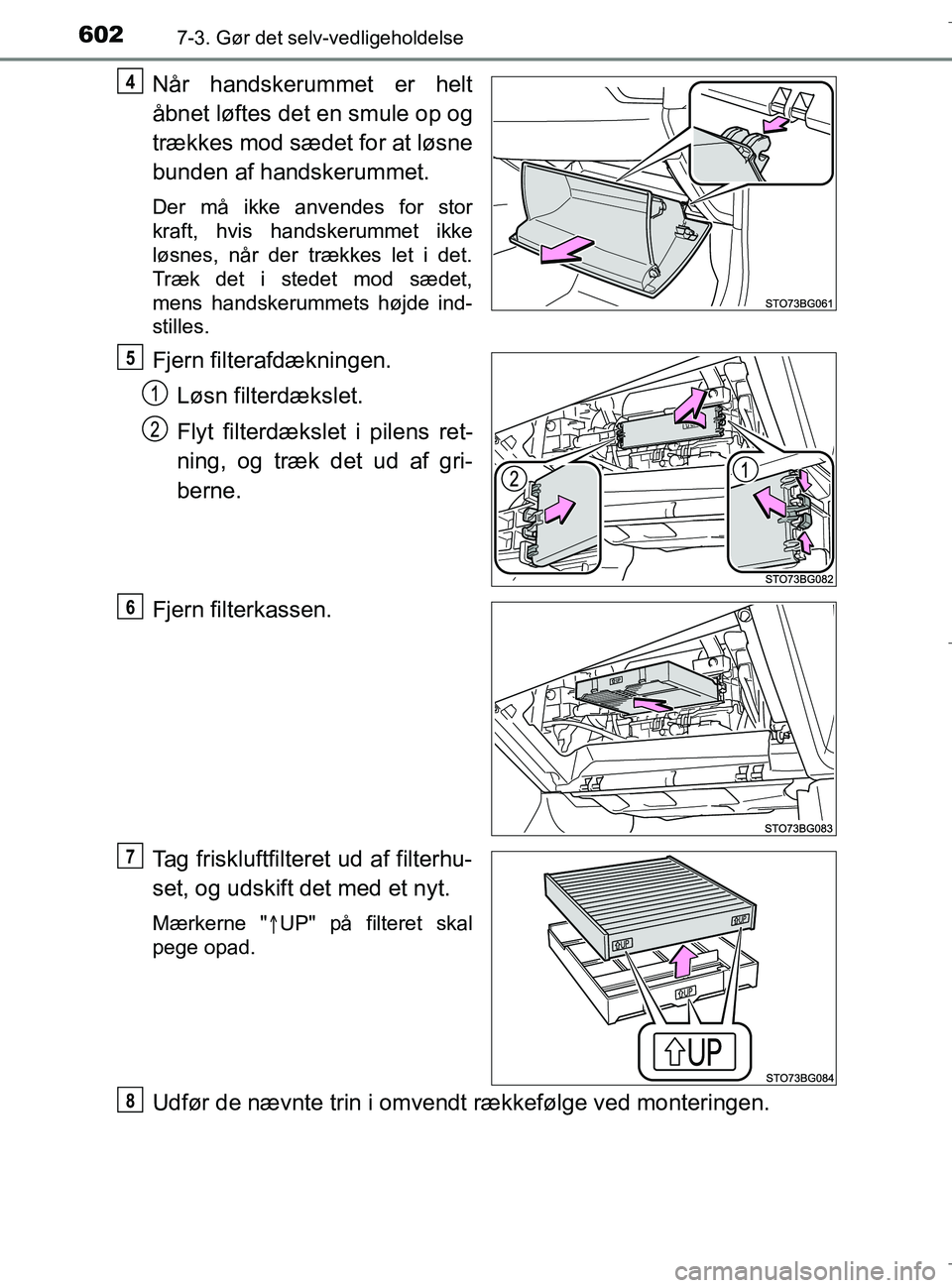

NÃ¥r handskerummet er helt
åbnet løftes det en smule op og
trækkes mod sædet for at løsne
bunden af handskerummet.
Der må ikke anvendes for stor
kraft, hvis handskerummet ikke
løsnes, når der trækkes let i det.
Træk det i stedet mod sædet,
mens handskerummets højde ind-
stilles.
Fjern filterafdækningen.Løsn filterdækslet.
Flyt filterdækslet i pilens ret-
ning, og træk det ud af gri-
berne.
Fjern filterkassen.
Tag friskluftfilteret ud af filterhu-
set, og udskift det med et nyt.
Mærkerne " UP" på filteret skal
pege opad.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
4
5
6
7
8
OM10576DK.book Page 602 Wednesday, April 18, 2018 10:33 AM

6037-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

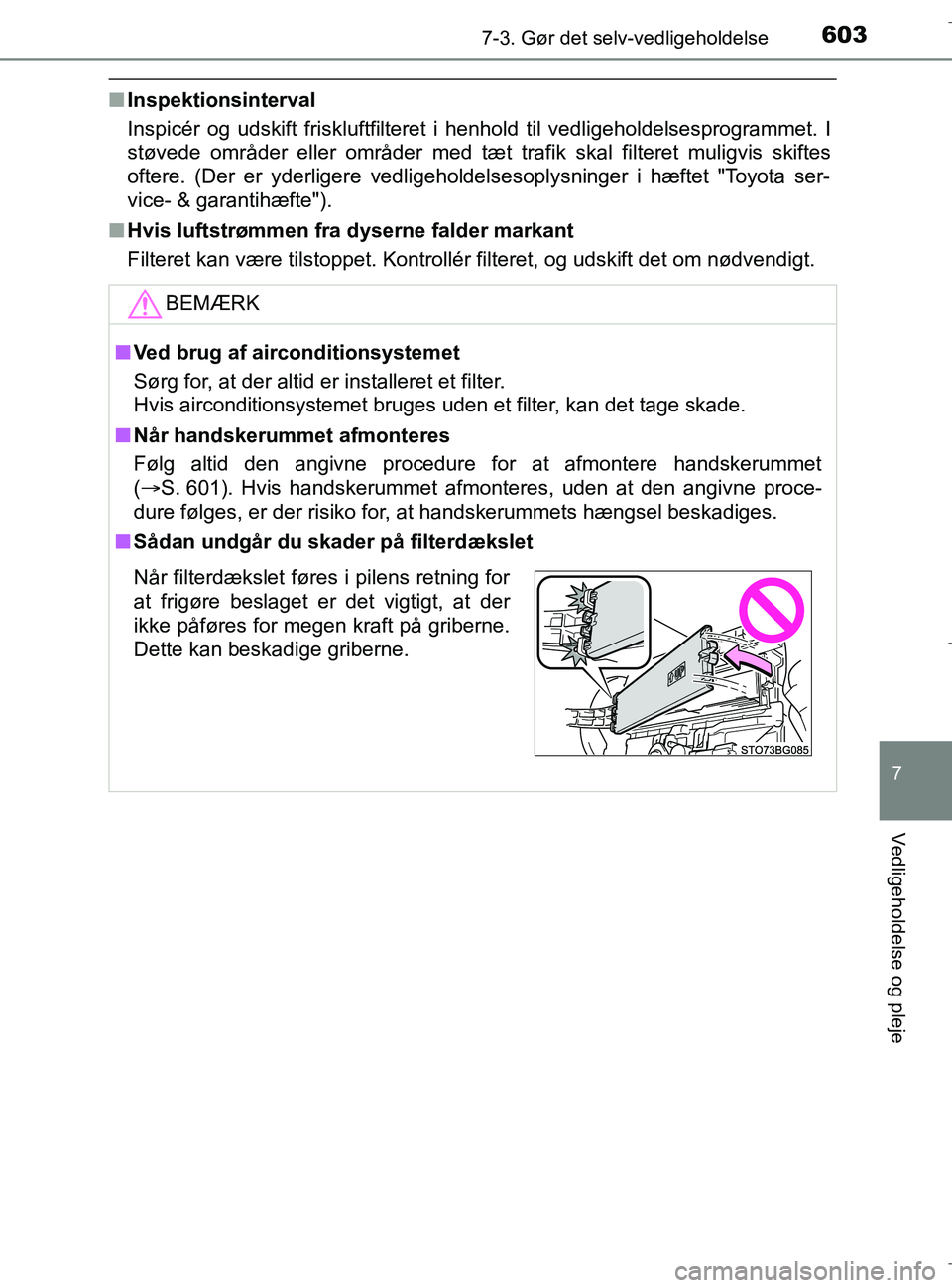

nInspektionsinterval
Inspicér og udskift friskluftfilteret i henhold til vedligeholdelsesprogrammet. I
støvede områder eller områder med tæt trafik skal filteret muligvis skiftes
oftere. (Der er yderligere vedligeholdelsesoplysninger i hæftet "Toyota ser-
vice- & garantihæfte").
n Hvis luftstrømmen fra dyserne falder markant
Filteret kan være tilstoppet. Kontrollér filteret, og udskift det om nødvendigt.
BEMÆRK
nVed brug af airconditionsystemet
Sørg for, at der altid er installeret et filter.
Hvis airconditionsystemet bruges uden et filter, kan det tage skade.
n NÃ¥r handskerummet afmonteres
Følg altid den angivne procedure for at afmontere handskerummet
(ï‚®S. 601). Hvis handskerummet afmonteres, uden at den angivne proce-
dure følges, er der risiko for, at handskerummets hængsel beskadiges.
n Sådan undgår du skader på filterdækslet
Når filterdækslet føres i pilens retning for
at frigøre beslaget er det vigtigt, at der
ikke påføres for megen kraft på griberne.
Dette kan beskadige griberne.
OM10576DK.book Page 603 Wednesday, April 18, 2018 10:33 AM

6047-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK

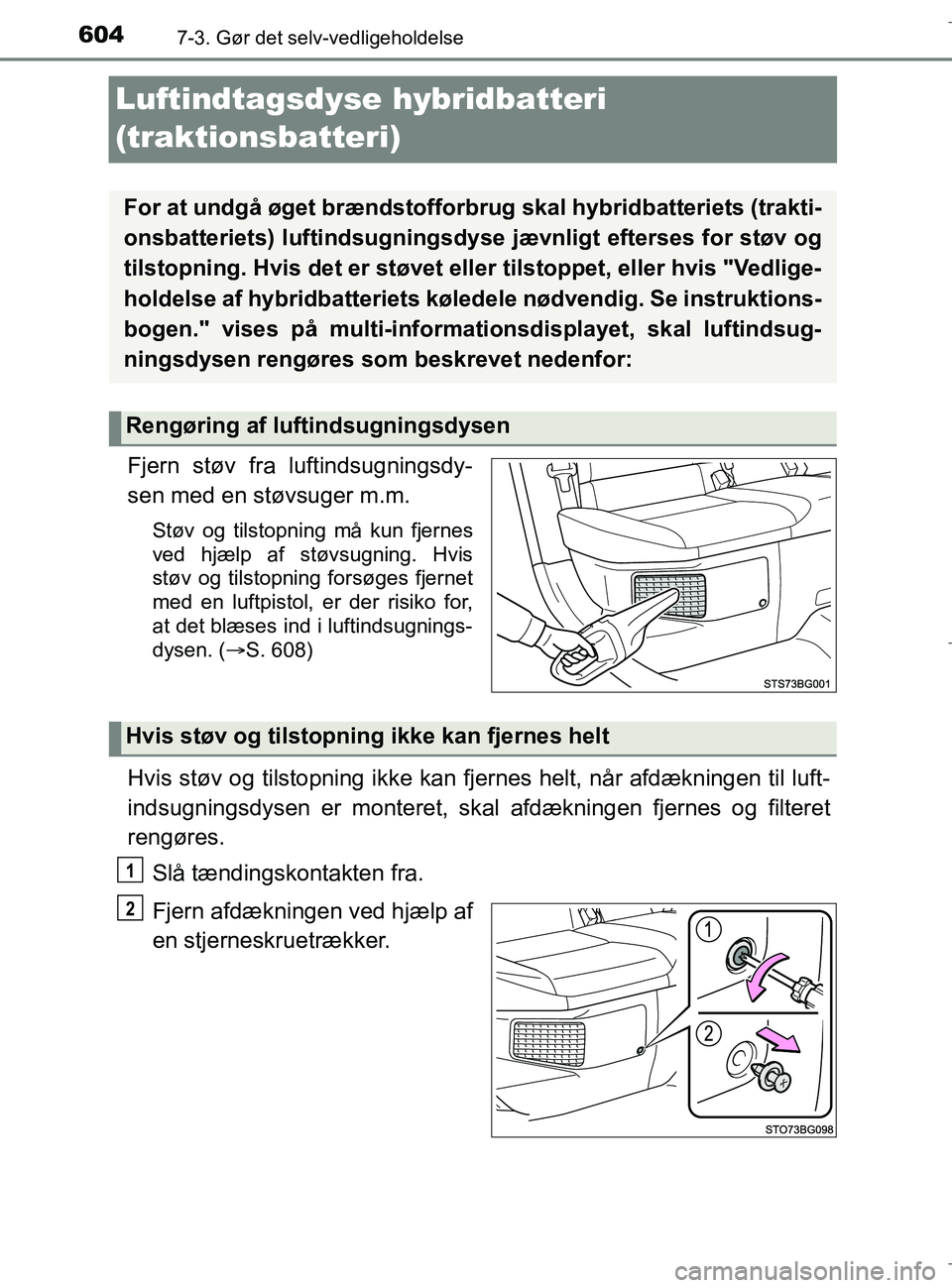

Luftindtagsdyse hybridbatteri
(traktionsbatteri)
Fjern støv fra luftindsugningsdy-
sen med en støvsuger m.m.
Støv og tilstopning må kun fjernes
ved hjælp af støvsugning. Hvis
støv og tilstopning forsøges fjernet
med en luftpistol, er der risiko for,
at det blæses ind i luftindsugnings-
dysen. (ï‚®S. 608)
Hvis støv og tilstopning ikke kan fjernes helt, når afdækningen til luft-
indsugningsdysen er monteret, skal afdækningen fjernes og filteret
rengøres.
Slå tændingskontakten fra.
Fjern afdækningen ved hjælp af
en stjerneskruetrækker.
For at undgå øget brændstofforbrug skal hybridbatteriets (trakti-
onsbatteriets) luftindsugningsdyse jævnligt efterses for støv og
tilstopning. Hvis det er støvet eller tilstoppet, eller hvis "Vedlige-
holdelse af hybridbatteriets køledele nødvendig. Se instruktions-
bogen." vises på multi-informat ionsdisplayet, skal luftindsug-
ningsdysen rengøres som beskrevet nedenfor:
Rengøring af luftindsugningsdysen
Hvis støv og tilstopning ikke kan fjernes helt
1
2
OM10576DK.book Page 604 Wednesday, April 18, 2018 10:33 AM

6057-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

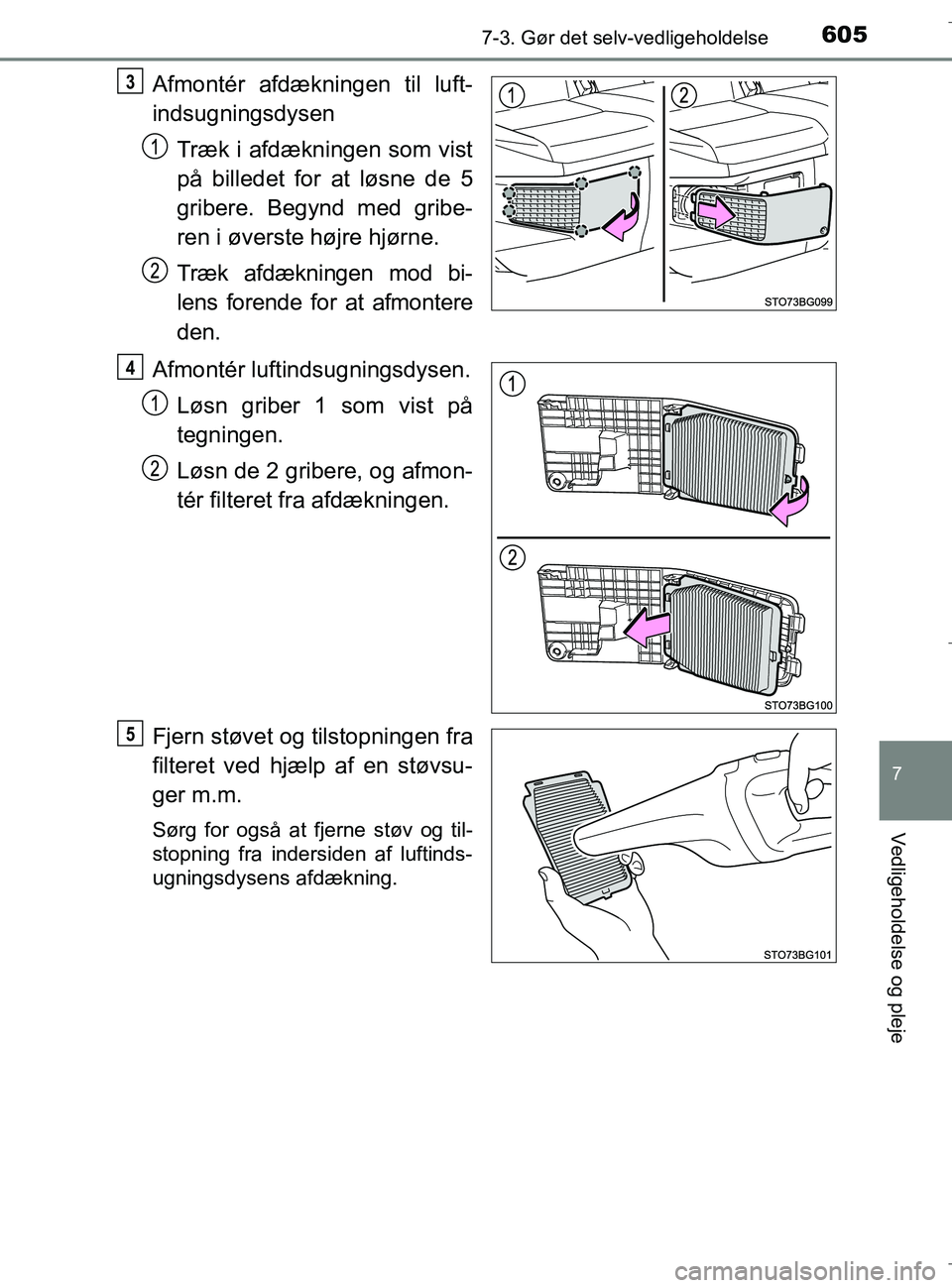

Afmontér afdækningen til luft-
indsugningsdysenTræk i afdækningen som vist
på billedet for at løsne de 5
gribere. Begynd med gribe-
ren i øverste højre hjørne.
Træk afdækningen mod bi-
lens forende for at afmontere
den.
Afmontér luftindsugningsdysen. Løsn griber 1 som vist på
tegningen.
Løsn de 2 gribere, og afmon-
tér filteret fra afdækningen.
Fjern støvet og tilstopningen fra
filteret ved hjælp af en støvsu-
ger m.m.
Sørg for også at fjerne støv og til-
stopning fra indersiden af luftinds-
ugningsdysens afdækning.
3
4
5
OM10576DK.book Page 605 Wednesday, April 18, 2018 10:33 AM

6067-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
Montér filteret på afdækningen
igen.Sæt filteret på de 2 gribere
som vist på billedet.
Isæt griber 1 for at montere
filteret.
Kontrollér, at filteret ikke er bøjet
eller deformeret, når det monteres.
Montér afdækningen til luftinds-
ugningsdysen.Isæt afdækningens griber
som vist på billedet.
Tryk på afdækningen for at
fastgøre de 5 gribere.
Montér clipsen.
6
7
8
OM10576DK.book Page 606 Wednesday, April 18, 2018 10:33 AM

6077-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

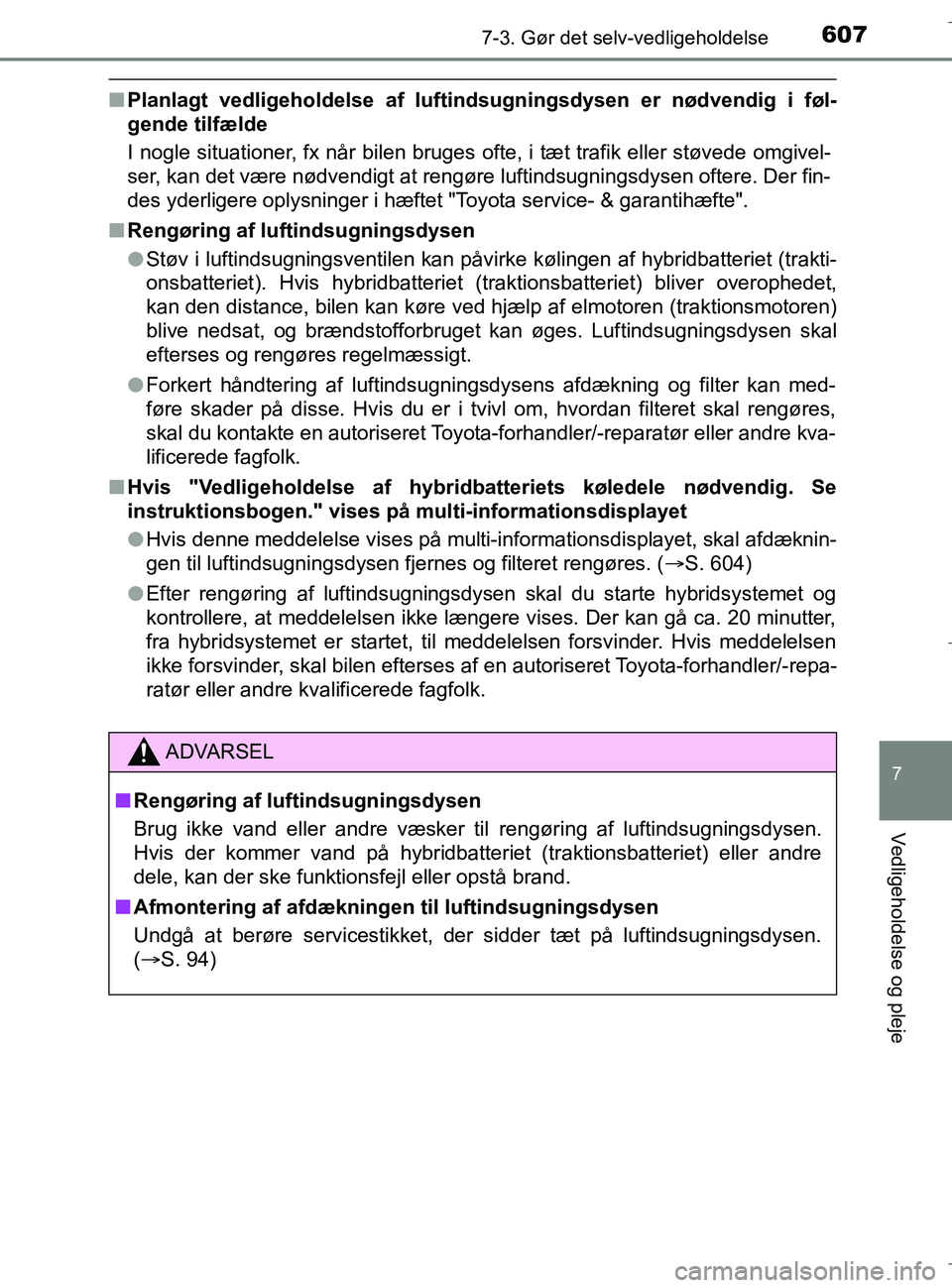

nPlanlagt vedligeholdelse af luftinds ugningsdysen er nødvendig i føl-
gende tilfælde
I nogle situationer, fx når bilen bruges ofte, i tæt trafik eller støvede omgivel-
ser, kan det være nødvendigt at rengøre luftindsugningsdysen oftere. Der fin-
des yderligere oplysninger i hæftet "Toyota service- & garantihæfte".
n Rengøring af luftindsugningsdysen
lStøv i luftindsugningsventilen kan påvirke kølingen af hybridbatteriet (trakti-
onsbatteriet). Hvis hybridbatteriet (traktionsbatteriet) bliver overophedet,
kan den distance, bilen kan køre ved hjælp af elmotoren (traktionsmotoren)
blive nedsat, og brændstofforbruget kan øges. Luftindsugningsdysen skal
efterses og rengøres regelmæssigt.
l Forkert håndtering af luftindsugningsdysens afdækning og filter kan med-
føre skader på disse. Hvis du er i tvivl om, hvordan filteret skal rengøres,
skal du kontakte en autoriseret Toyota-forhandler/-reparatør eller andre kva-
lificerede fagfolk.
n Hvis "Vedligeholdelse af hybridbatteriets køledele nødvendig. Se
instruktionsbogen." vises på multi-informationsdisplayet
l Hvis denne meddelelse vises på multi-informationsdisplayet, skal afdæknin-
gen til luftindsugningsdysen fjernes og filteret rengøres. ( S. 604)
l Efter rengøring af luftindsugningsdysen skal du starte hybridsystemet og
kontrollere, at meddelelsen ikke længere vises. Der kan gå ca. 20 minutter,
fra hybridsystemet er startet, til meddelelsen forsvinder. Hvis meddelelsen
ikke forsvinder, skal bilen efterses af en autoriseret Toyota-forhandler/-repa-
ratør eller andre kvalificerede fagfolk.
ADVARSEL
n Rengøring af luftindsugningsdysen
Brug ikke vand eller andre væsker til rengøring af luftindsugningsdysen.
Hvis der kommer vand på hybridbatteriet (traktionsbatteriet) eller andre
dele, kan der ske funktionsfejl eller opstå brand.
n Afmontering af afdækningen til lu ftindsugningsdysen
Undgå at berøre servicestikket, der sidder tæt på luftindsugningsdysen.
( ï‚®S. 94)
OM10576DK.book Page 607 Wednesday, April 18, 2018 10:33 AM

6087-3. Gør det selv-vedligeholdelse

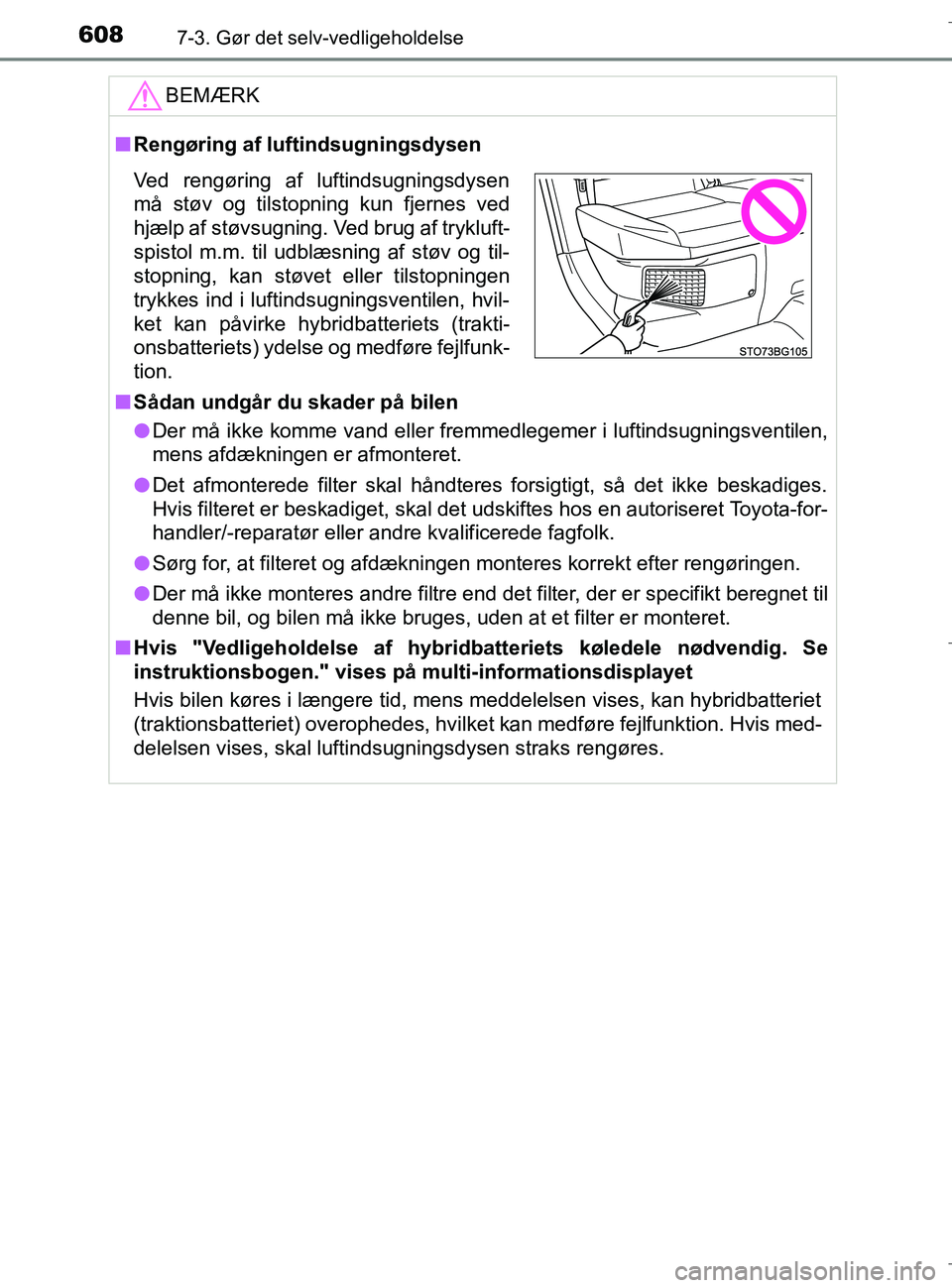

C-HR_HV_OM_Europe_OM10576DKBEMÆRK
n
Rengøring af luftindsugningsdysen
n Sådan undgår du skader på bilen
l Der må ikke komme vand eller fremmedlegemer i luftindsugningsventilen,
mens afdækningen er afmonteret.
l Det afmonterede filter skal håndteres forsigtigt, så det ikke beskadiges.
Hvis filteret er beskadiget, skal det udskiftes hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
l Sørg for, at filteret og afdækningen monteres korrekt efter rengøringen.
l Der må ikke monteres andre filtre end det filter, der er specifikt beregnet til
denne bil, og bilen må ikke bruges, uden at et filter er monteret.
n Hvis "Vedligeholdelse af hybridbatteriets køledele nødvendig. Se
instruktionsbogen." vises på multi-informationsdisplayet
Hvis bilen køres i længere tid, mens meddelelsen vises, kan hybridbatteriet
(traktionsbatteriet) overophedes, hvilket kan medføre fejlfunktion. Hvis med-
delelsen vises, skal luftindsugningsdysen straks rengøres.
Ved rengøring af luftindsugningsdysen
må støv og tilstopning kun fjernes ved
hjælp af støvsugning. Ved brug af trykluft-
spistol m.m. til udblæsning af støv og til-
stopning, kan støvet eller tilstopningen
trykkes ind i luftindsugningsventilen, hvil-
ket kan påvirke hybridbatteriets (trakti-
onsbatteriets) ydelse og medføre fejlfunk-
tion.
OM10576DK.book Page 608 Wednesday, April 18, 2018 10:33 AM

6097-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

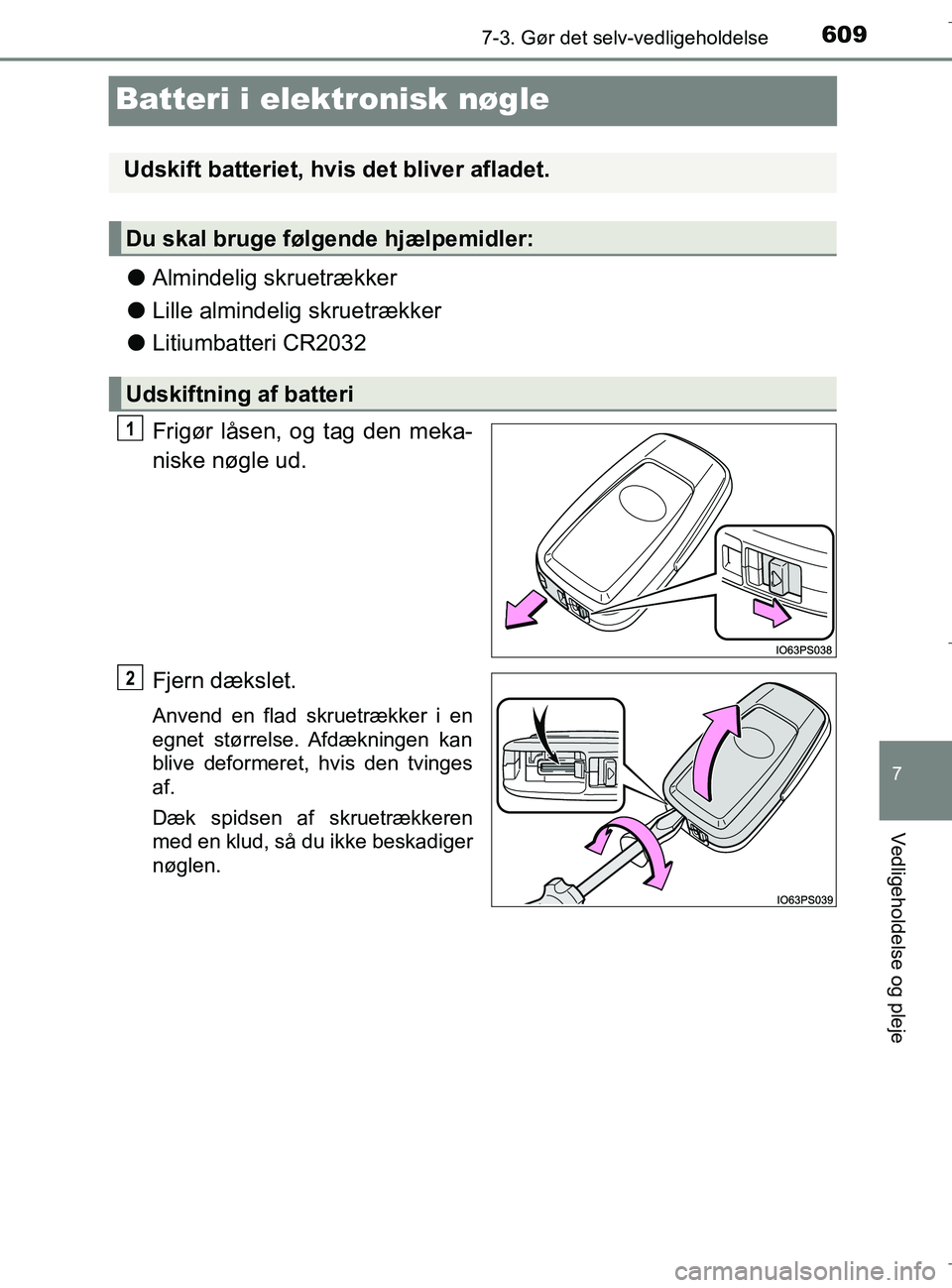

Batteri i elektronisk nøgle
lAlmindelig skruetrækker
l Lille almindelig skruetrækker
l Litiumbatteri CR2032
Frigør låsen, og tag den meka-
niske nøgle ud.
Fjern dækslet.
Anvend en flad skruetrækker i en
egnet størrelse. Afdækningen kan
blive deformeret, hvis den tvinges
af.
Dæk spidsen af skruetrækkeren
med en klud, så du ikke beskadiger
nøglen.
Udskift batteriet, hvis det bliver afladet.
Du skal bruge følgende hjælpemidler:
Udskiftning af batteri
1
2
OM10576DK.book Page 609 Wednesday, April 18, 2018 10:33 AM

6107-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK

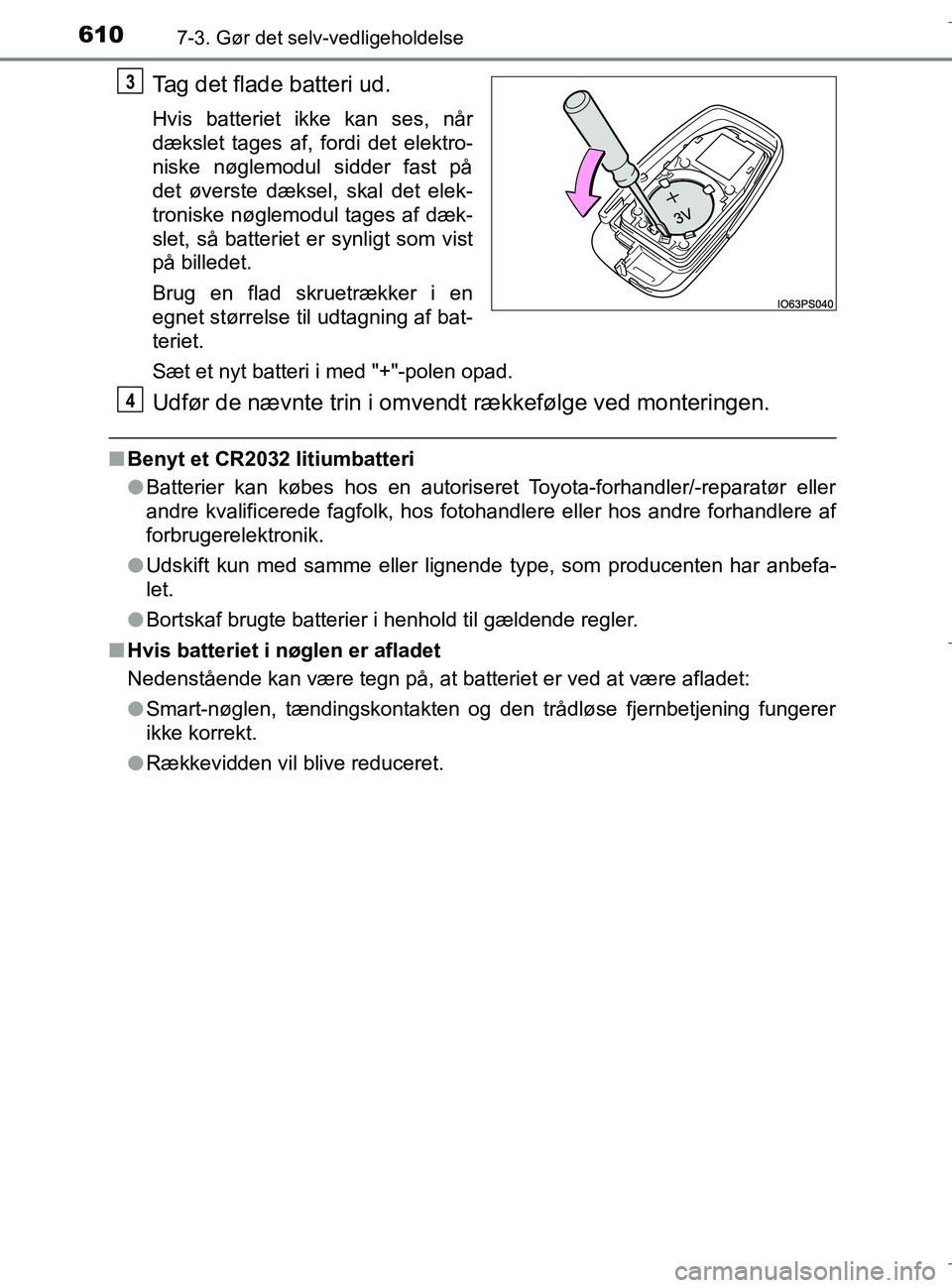

Tag det flade batteri ud.
Hvis batteriet ikke kan ses, når
dækslet tages af, fordi det elektro-
niske nøglemodul sidder fast på
det øverste dæksel, skal det elek-
troniske nøglemodul tages af dæk-
slet, så batteriet er synligt som vist
på billedet.
Brug en flad skruetrækker i en
egnet størrelse til udtagning af bat-
teriet.
Sæt et nyt batteri i med "+"-polen opad.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
nBenyt et CR2032 litiumbatteri
lBatterier kan købes hos en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk, hos fotohandlere eller hos andre forhandlere af
forbrugerelektronik.
l Udskift kun med samme eller lignende type, som producenten har anbefa-
let.
l Bortskaf brugte batterier i henhold til gældende regler.
n Hvis batteriet i nøglen er afladet
Nedenstående kan være tegn på, at batteriet er ved at være afladet:
lSmart-nøglen, tændingskontakten og den trådløse fjernbetjening fungerer
ikke korrekt.
l Rækkevidden vil blive reduceret.
3
4
