TOYOTA C-HR 2018 Brugsanvisning (in Danish)

6217-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

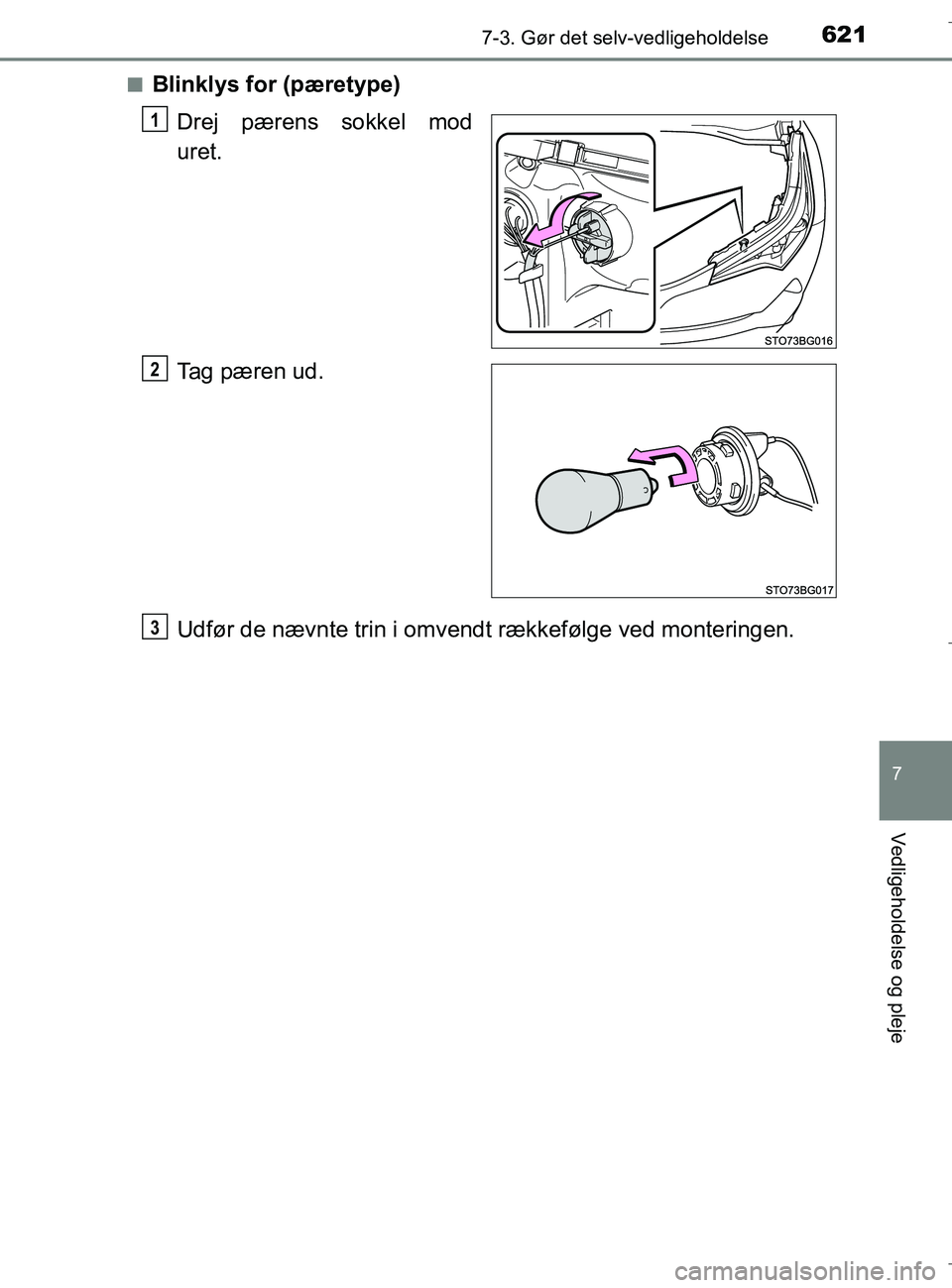

nBlinklys for (pæretype)Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
OM10576DK.book Page 621 Wednesday, April 18, 2018 10:33 AM

6227-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DKn

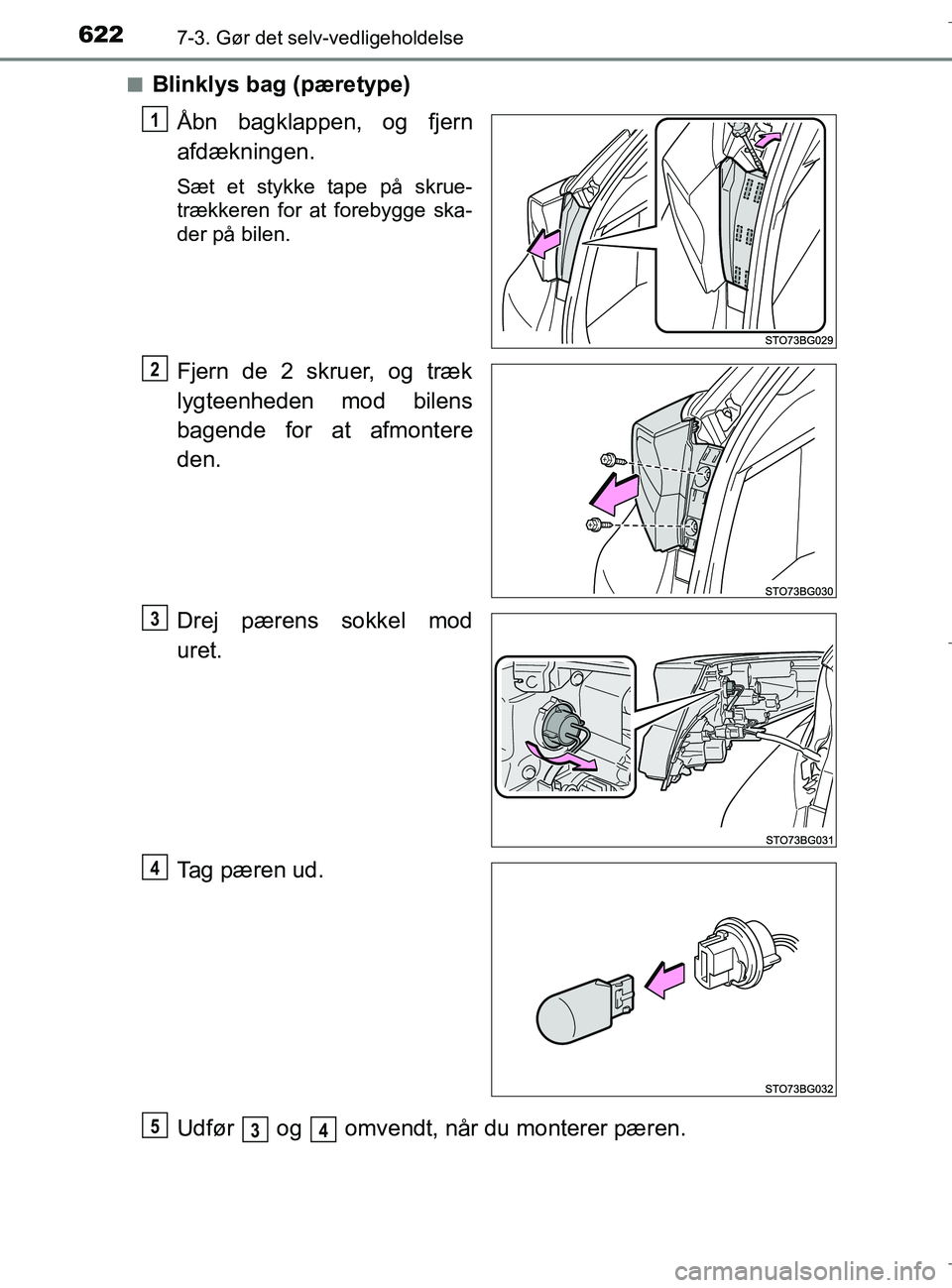

Blinklys bag (pæretype)
Ã…bn bagklappen, og fjern
afdækningen.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Fjern de 2 skruer, og træk
lygteenheden mod bilens
bagende for at afmontere
den.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør og omvendt, når du monterer pæren.
1
2
3
4
534
OM10576DK.book Page 622 Wednesday, April 18, 2018 10:33 AM

6237-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

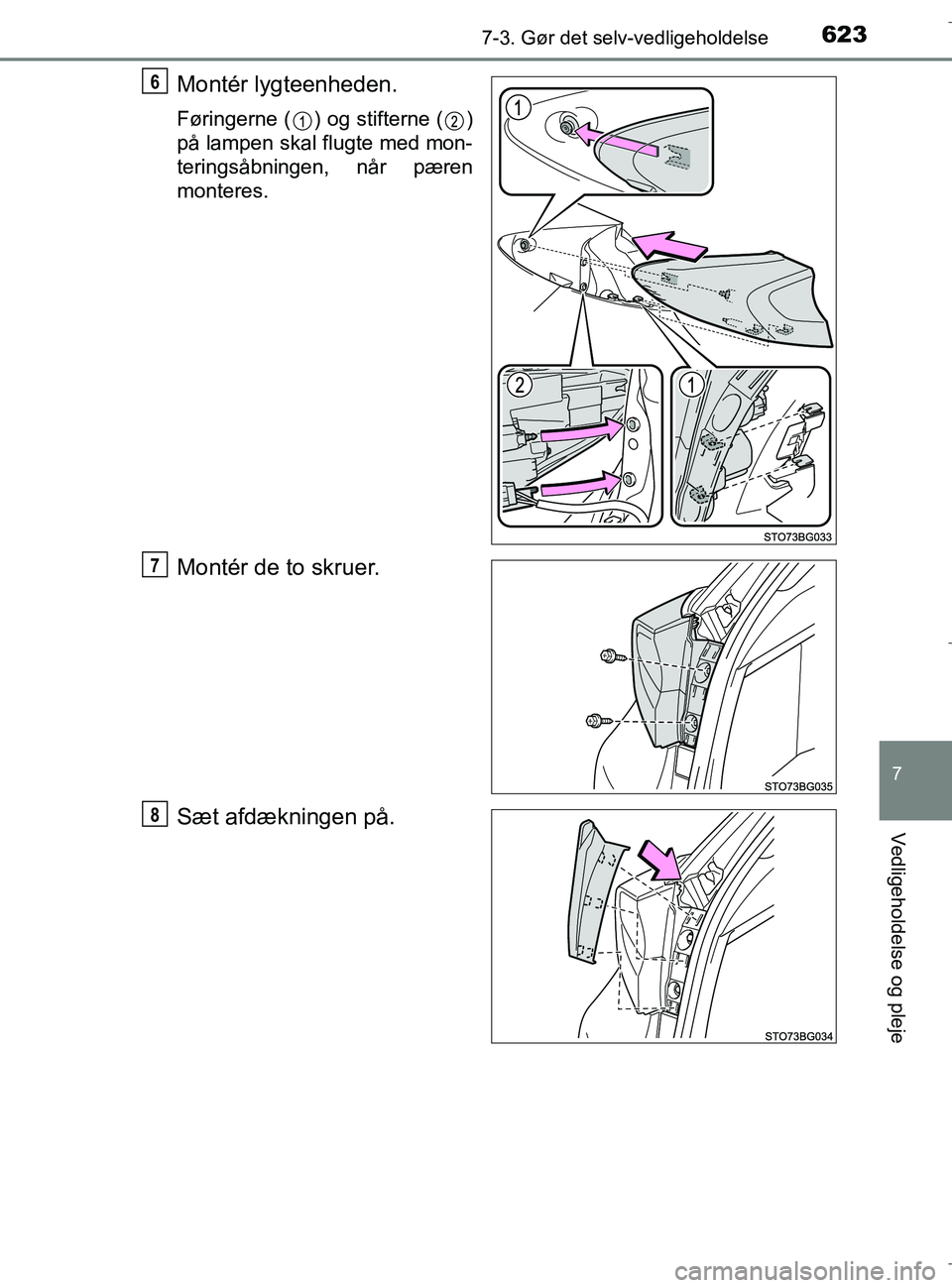

Montér lygteenheden.
Føringerne ( ) og stifterne ( )
på lampen skal flugte med mon-
teringsåbningen, når pæren
monteres.
Montér de to skruer.
Sæt afdækningen på.
6
7
8
OM10576DK.book Page 623 Wednesday, April 18, 2018 10:33 AM

6247-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DKn

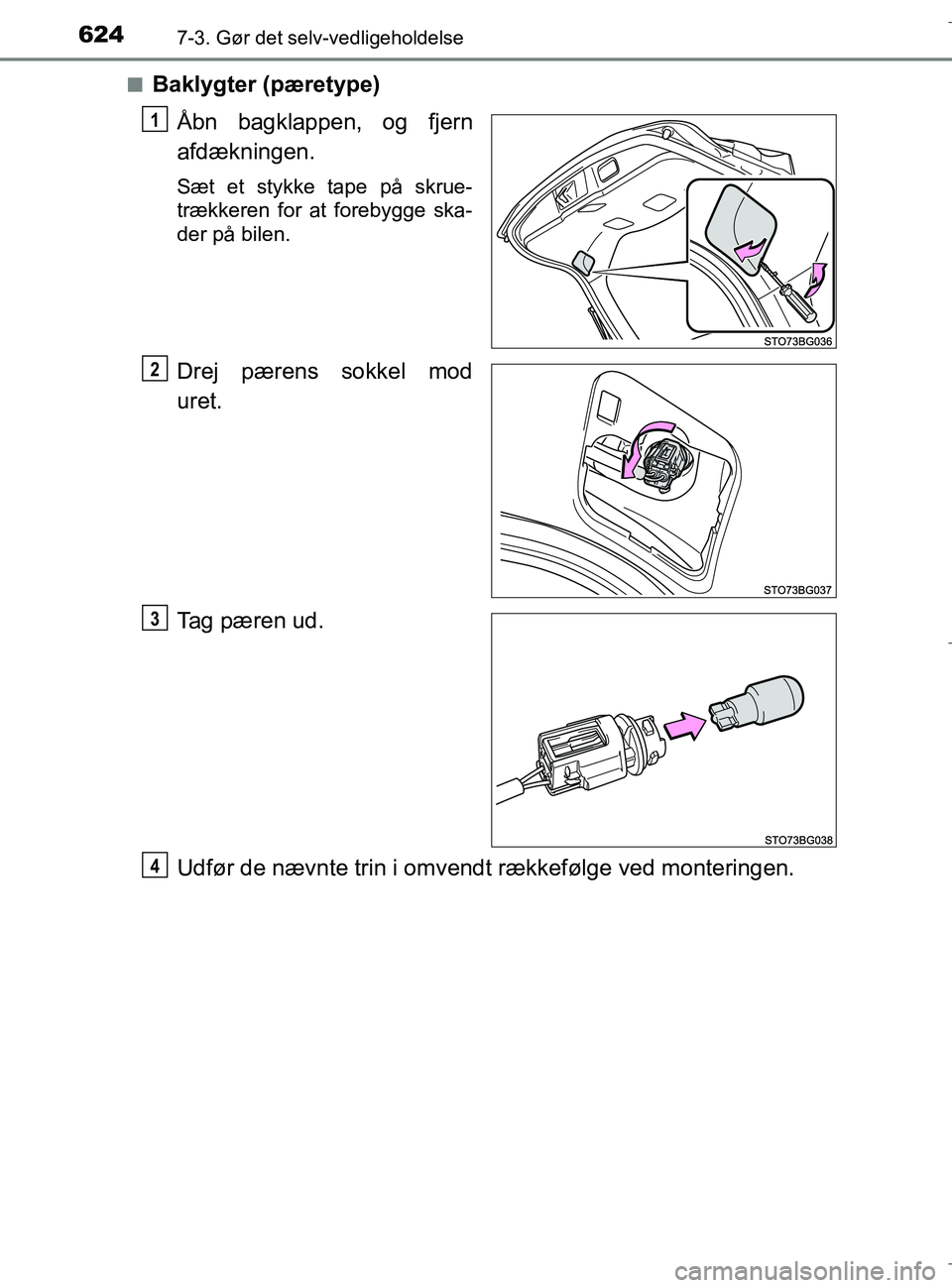

Baklygter (pæretype)
Ã…bn bagklappen, og fjern
afdækningen.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM10576DK.book Page 624 Wednesday, April 18, 2018 10:33 AM

6257-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

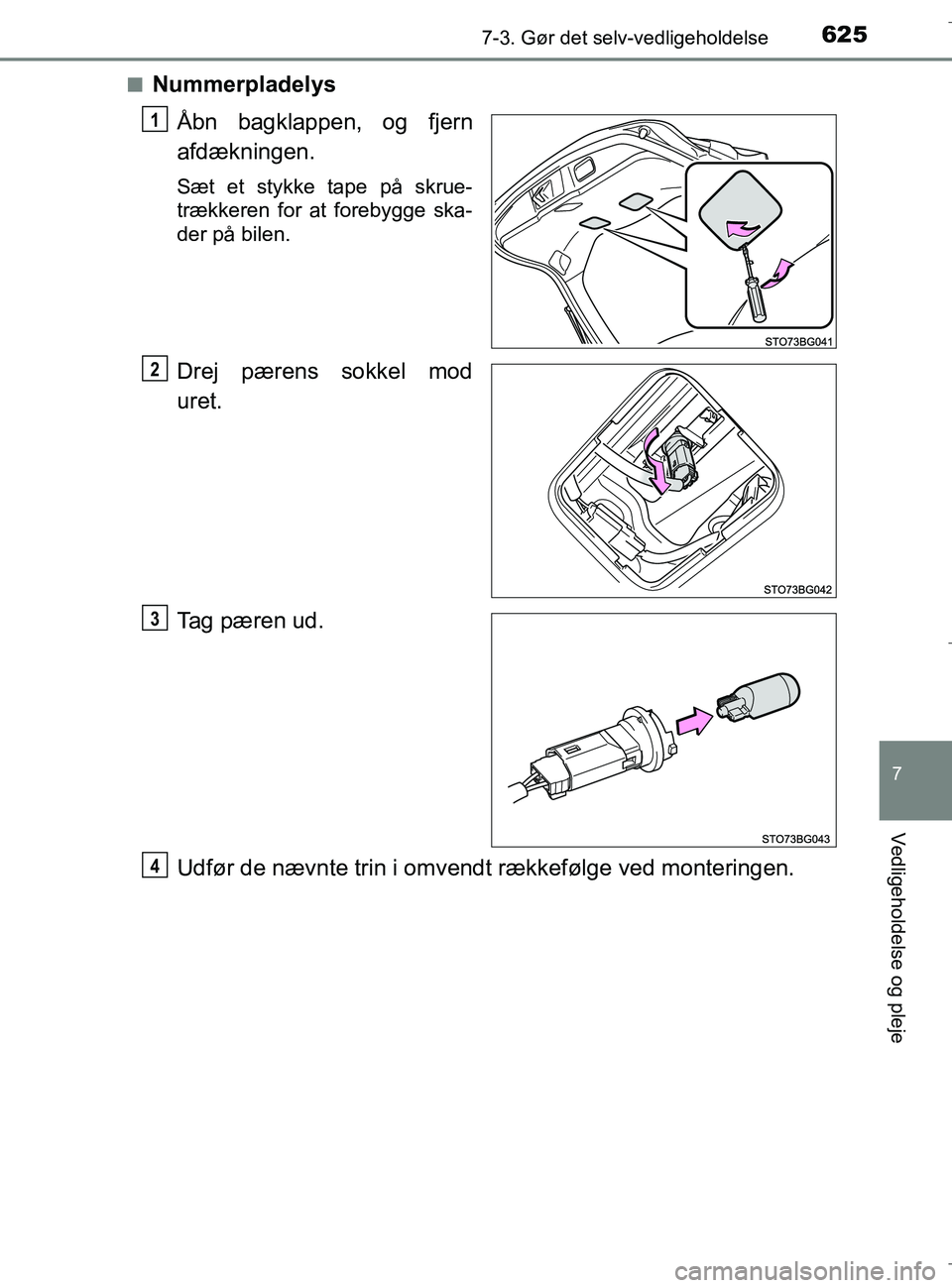

nNummerpladelysÃ…bn bagklappen, og fjern
afdækningen.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
4
OM10576DK.book Page 625 Wednesday, April 18, 2018 10:33 AM

6267-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DKn

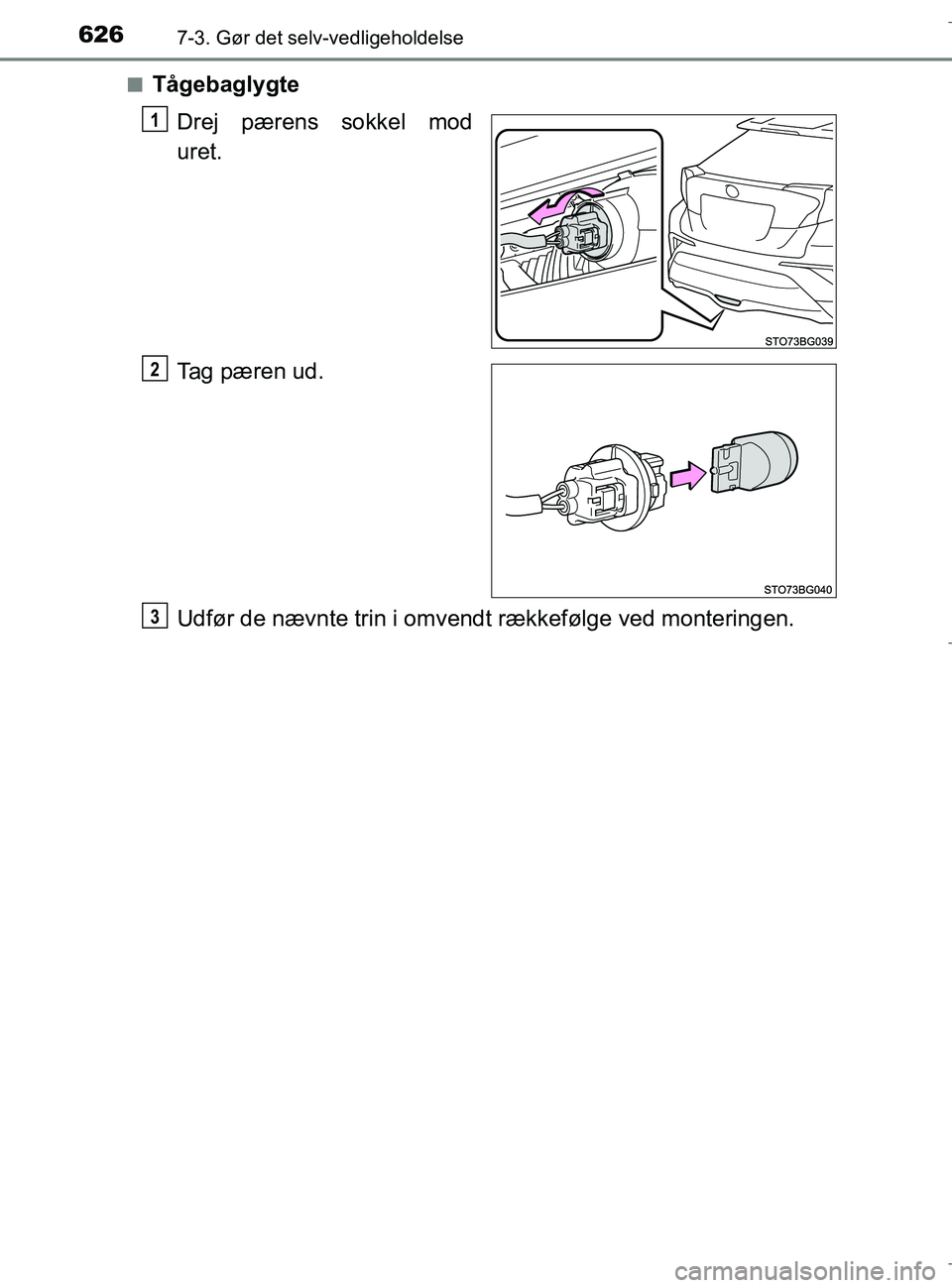

TÃ¥gebaglygte
Drej pærens sokkel mod
uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
OM10576DK.book Page 626 Wednesday, April 18, 2018 10:33 AM

6277-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje

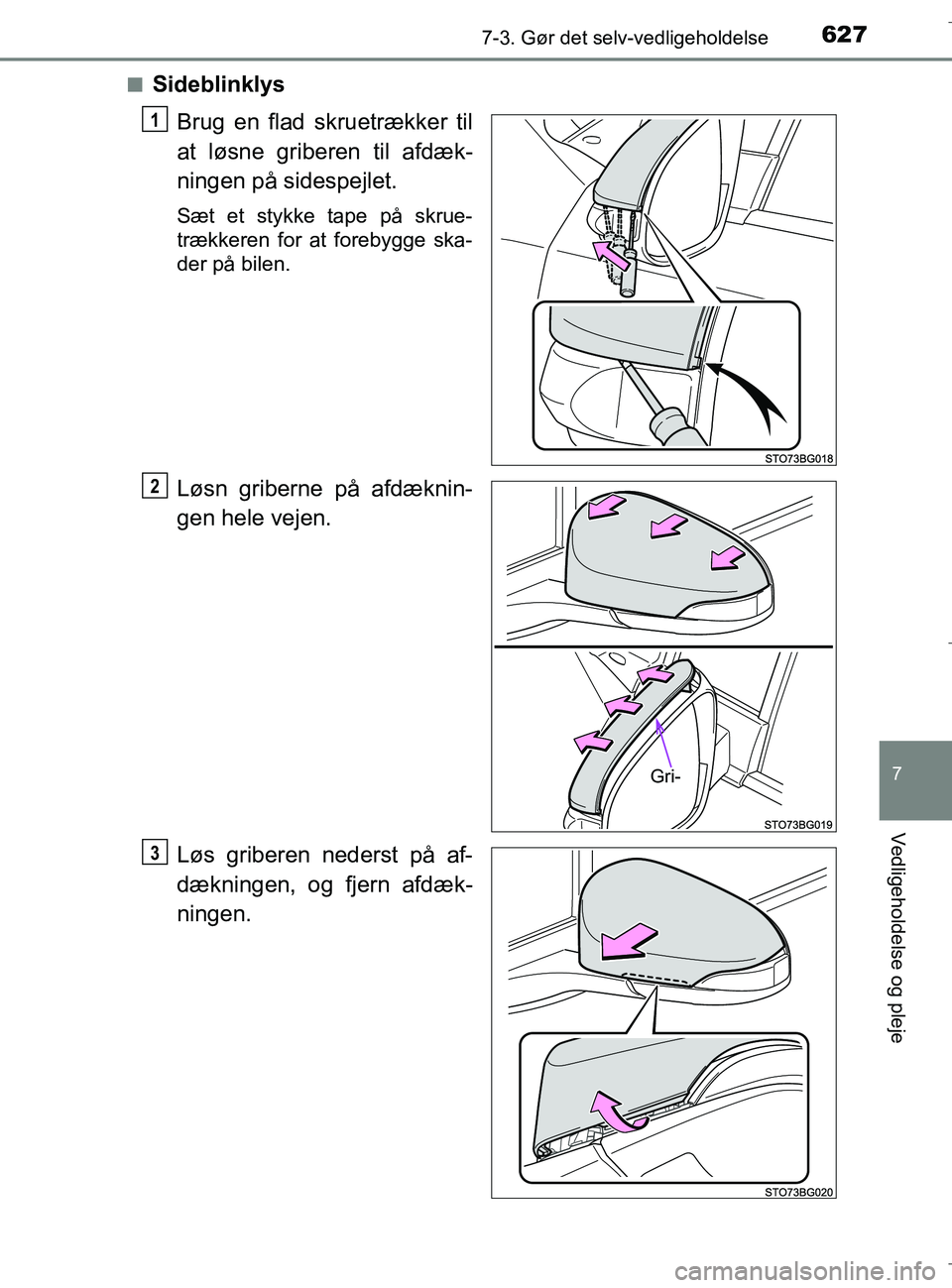

nSideblinklysBrug en flad skruetrækker til
at løsne griberen til afdæk-
ningen på sidespejlet.
Sæt et stykke tape på skrue-
trækkeren for at forebygge ska-
der på bilen.
Løsn griberne på afdæknin-
gen hele vejen.
Løs griberen nederst på af-
dækningen, og fjern afdæk-
ningen.
1
Gri-
2
3
OM10576DK.book Page 627 Wednesday, April 18, 2018 10:33 AM

6287-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK

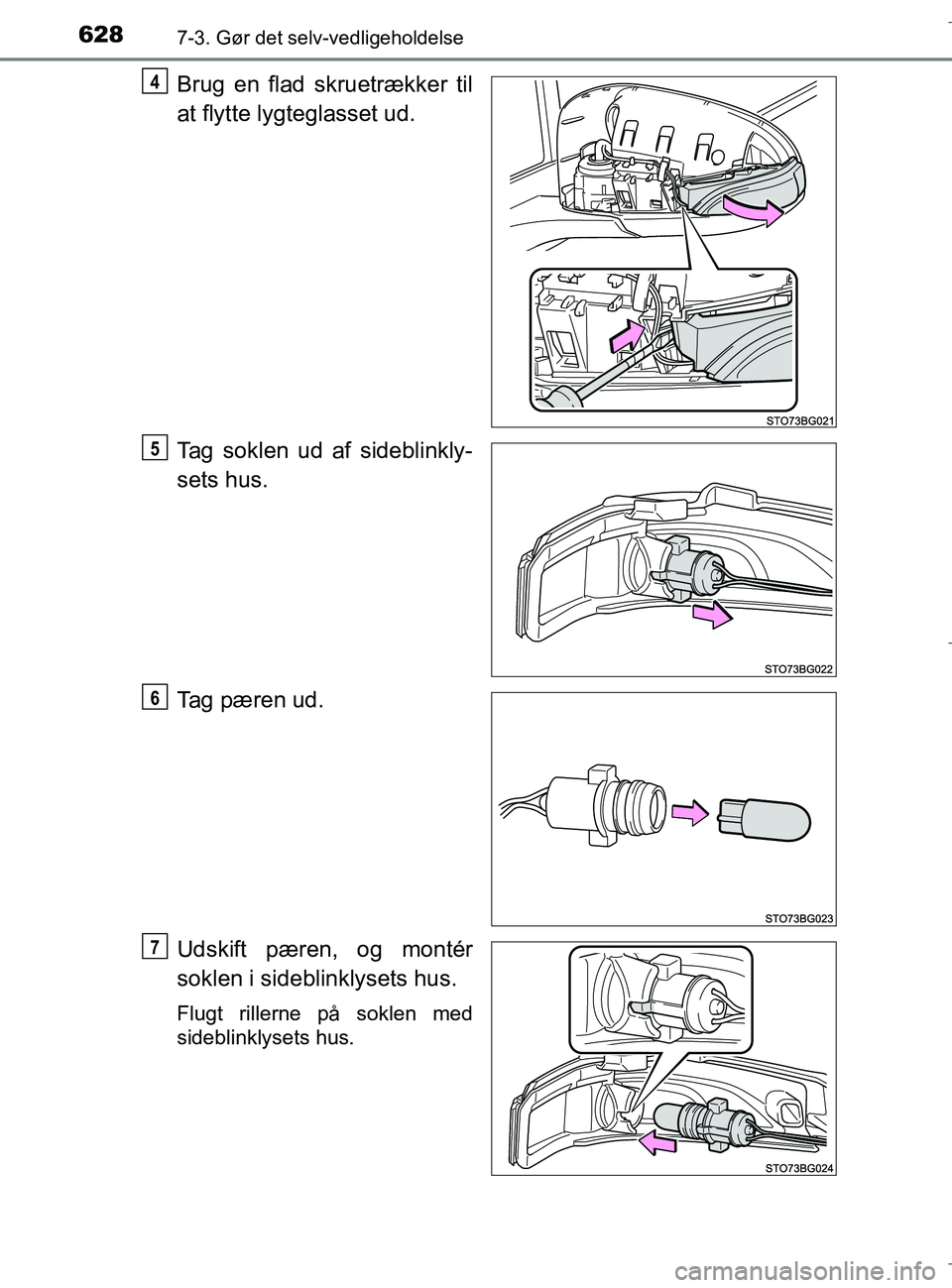

Brug en flad skruetrækker til
at flytte lygteglasset ud.
Tag soklen ud af sideblinkly-
sets hus.
Tag pæren ud.
Udskift pæren, og montér
soklen i sideblinklysets hus.
Flugt rillerne på soklen med
sideblinklysets hus.
4
5
6
7
OM10576DK.book Page 628 Wednesday, April 18, 2018 10:33 AM

6297-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
7
Vedligeholdelse og pleje
Montér lygteglasset.Isæt lygteglassets griber.
Montér lygteglasset.
Arrangér ledningsbundtet bag
lygteglasset.
Isæt afdækningens griber.
Isæt griberen på den neder-
ste del af afdækningen.
8
9
10
OM10576DK.book Page 629 Wednesday, April 18, 2018 10:33 AM

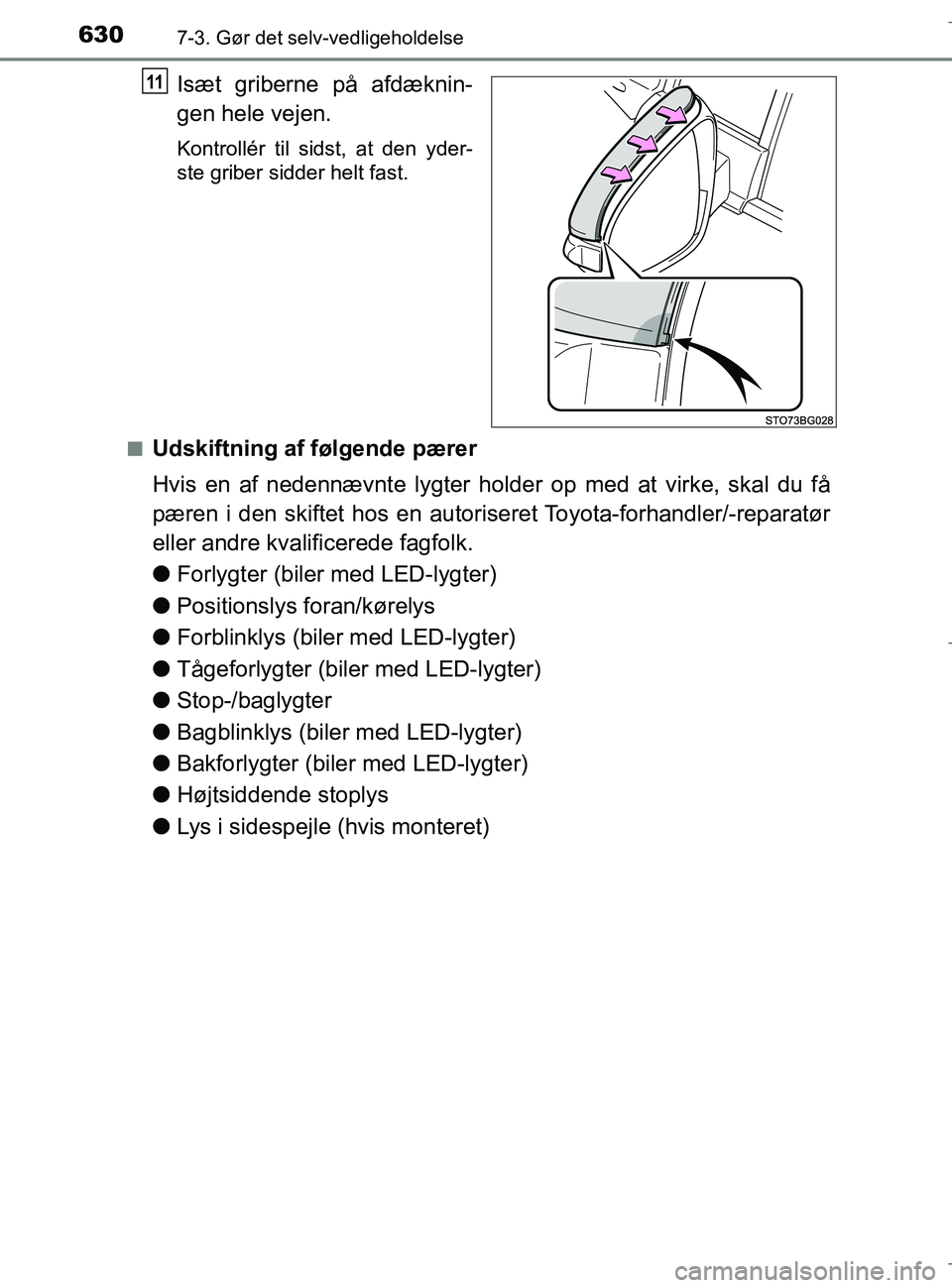

6307-3. Gør det selv-vedligeholdelse
C-HR_HV_OM_Europe_OM10576DK
Isæt griberne på afdæknin-
gen hele vejen.
Kontrollér til sidst, at den yder-
ste griber sidder helt fast.
n
Udskiftning af følgende pærer
Hvis en af nedennævnte lygter holder op med at virke, skal du få
pæren i den skiftet hos en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
l Forlygter (biler med LED-lygter)
l Positionslys foran/kørelys
l Forblinklys (biler med LED-lygter)
l TÃ¥geforlygter (biler med LED-lygter)
l Stop-/baglygter
l Bagblinklys (biler med LED-lygter)
l Bakforlygter (biler med LED-lygter)
l Højtsiddende stoplys
l Lys i sidespejle (hvis monteret)
11
