3214-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE

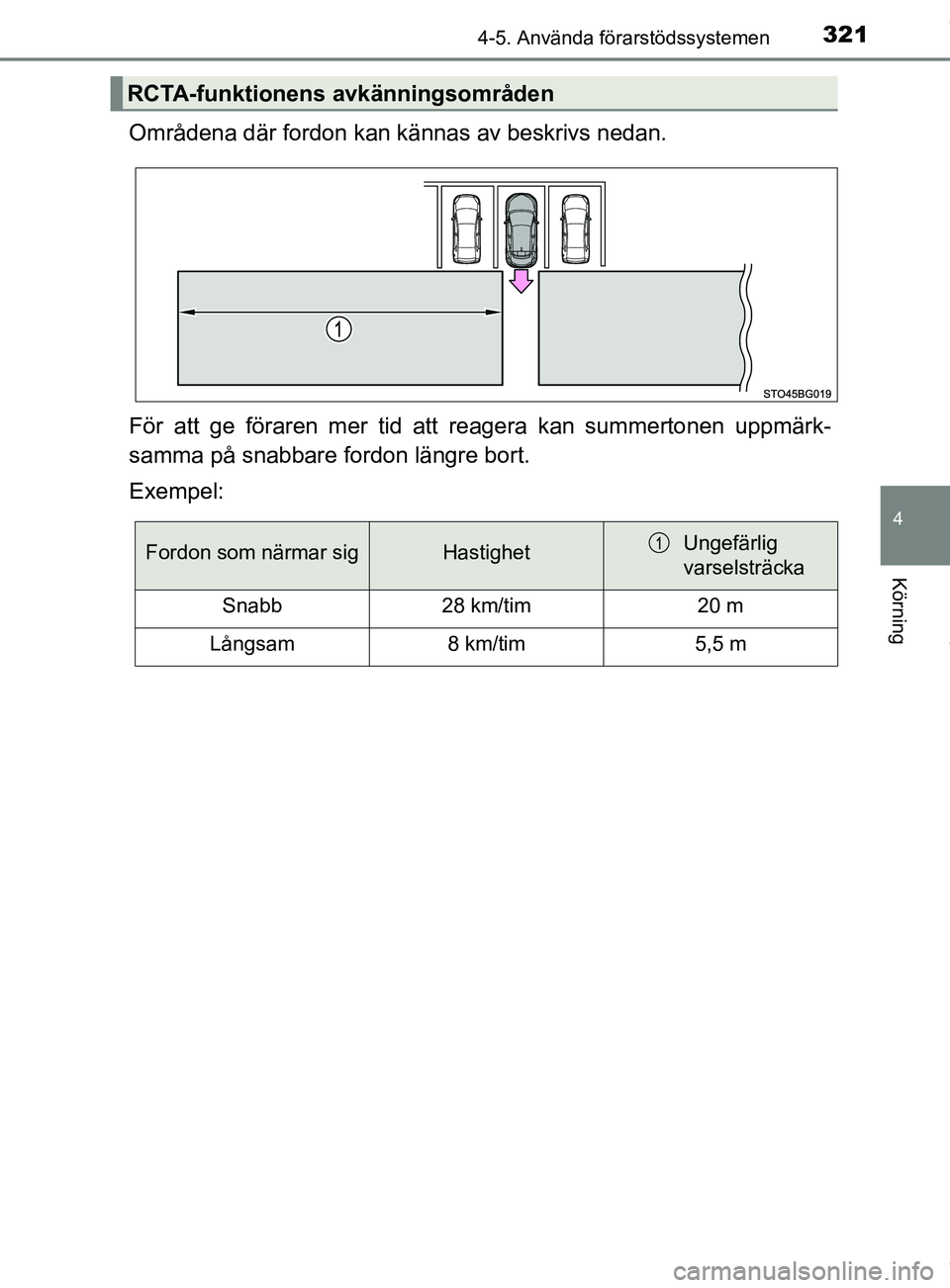

Områdena där fordon kan kännas av beskrivs nedan.
För att ge föraren mer tid att reagera kan summertonen uppmärk-
samma på snabbare fordon längre bort.
Exempel:
RCTA-funktionens avkänningsområden
Fordon som närmar sigHastighetUngefärlig
varselsträcka
Snabb28 km/tim20 m
Långsam8 km/tim5,5 m
OM10576SE.book Page 321 Tuesday, April 3, 2018 11:12 AM

3224-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE

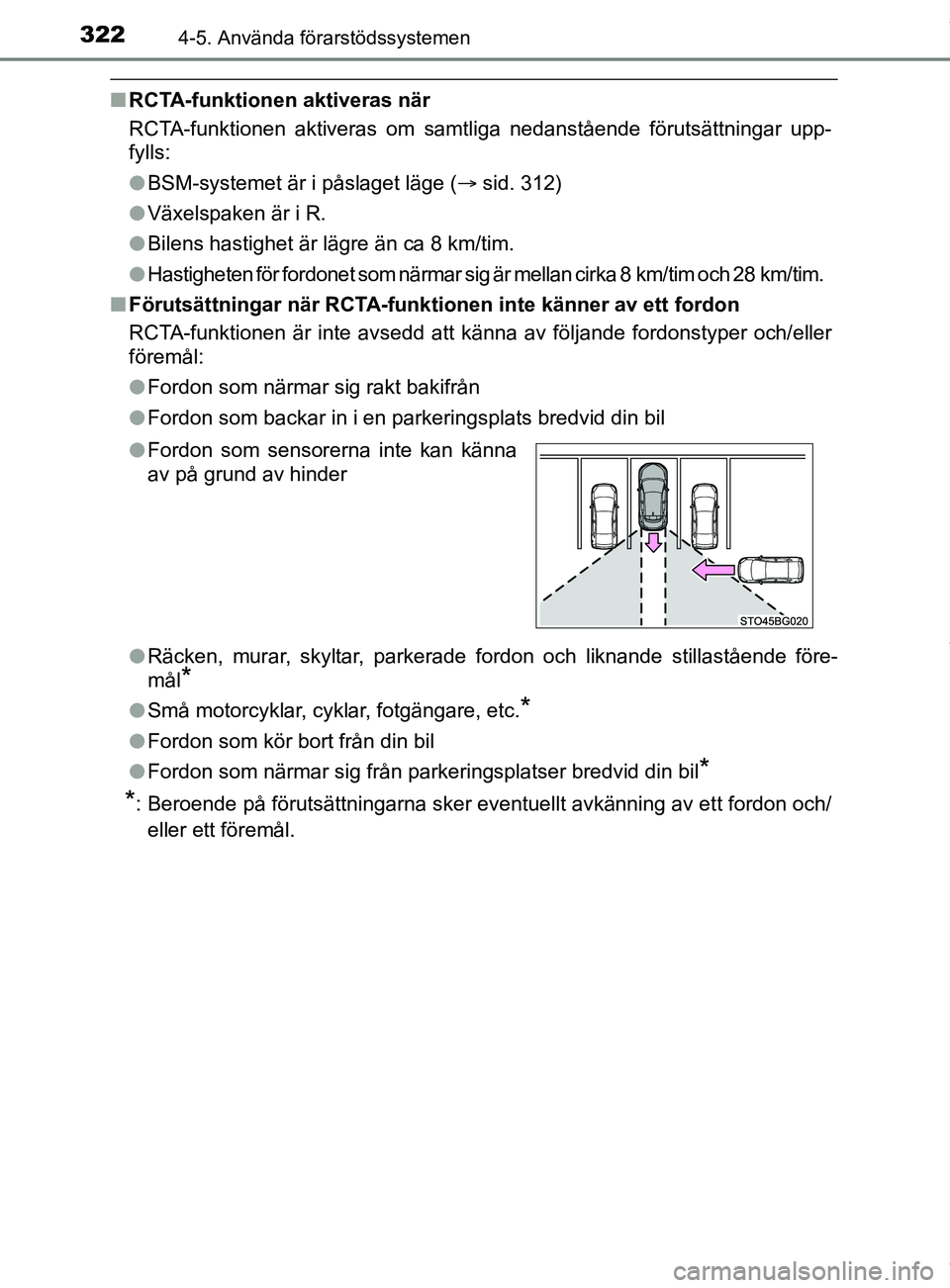

nRCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga nedanstående förutsättningar upp-
fylls:
lBSM-systemet är i påslaget läge ( sid. 312)
l Växelspaken är i R.
l Bilens hastighet är lägre än ca 8 km/tim.
l Hastigheten för fordonet som närmar sig är mellan cirka 8 km/tim och 28 km/tim.
n Förutsättningar när RCTA-funktionen inte känner av ett fordon
RCTA-funktionen är inte avsedd att känna av följande fordonstyper och/eller
föremål:
lFordon som närmar sig rakt bakifrån
l Fordon som backar in i en parkeringsplats bredvid din bil
l Räcken, murar, skyltar, parkerade fordon och liknande stillastående före-
mål
*
lSmå motorcyklar, cyklar, fotgängare, etc.*
lFordon som kör bort från din bil
l Fordon som närmar sig från parke ringsplatser bredvid din bil
*
*
: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/
eller ett föremål.
l
Fordon som sensorerna inte kan känna
av på grund av hinder
OM10576SE.book Page 322 Tuesday, April 3, 2018 11:12 AM

3234-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEn

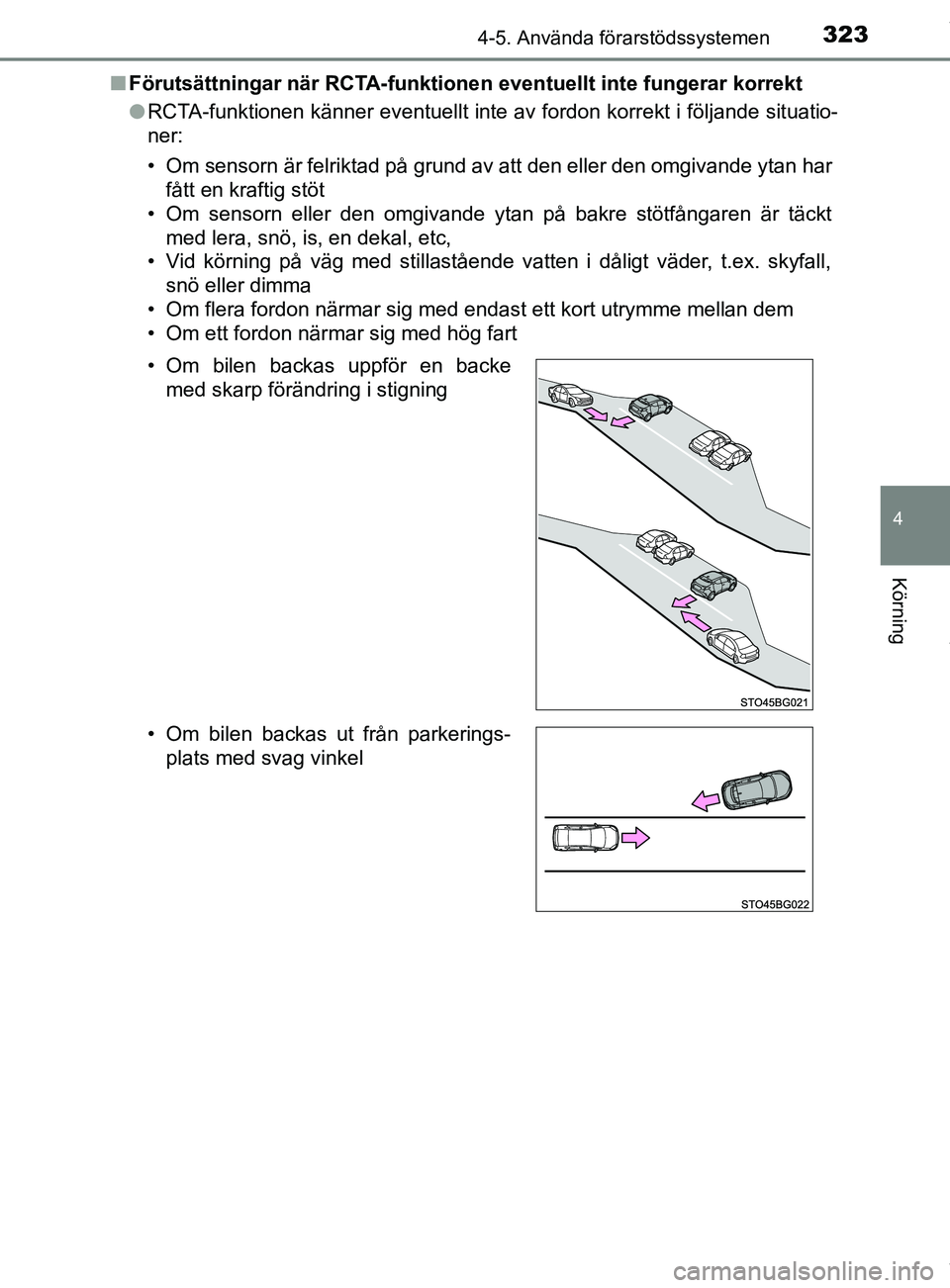

Förutsättningar när RCTA-funktione n eventuellt inte fungerar korrekt
l RCTA-funktionen känner eventuellt inte av fordon korrekt i följande situatio-
ner:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Om bilen backas uppför en backe med skarp förändring i stigning
• Om bilen backas ut från parkerings- plats med svag vinkel
OM10576SE.book Page 323 Tuesday, April 3, 2018 11:12 AM

3244-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE• Omedelbart efter att RCTA-funktionen ställs in i påslaget läge
• Omedelbart efter att hybridsystemet startas med RCTA-funktionen påsla-
gen
l Tillfällen när RCTA-funktionen onödigtvis känner av ett fordon och/eller före-
mål kan öka under följande omständigheter:
• Om ett fordon passerar vid sidan av din bil
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som kan reflektera elektriska vågor mot
bilens bakvagn
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
OM10576SE.book Page 324 Tuesday, April 3, 2018 11:12 AM

325
4
4-5. Använda förarstödssystemen
Körning
C-HR_HV_OM_Europe_OM10576SE

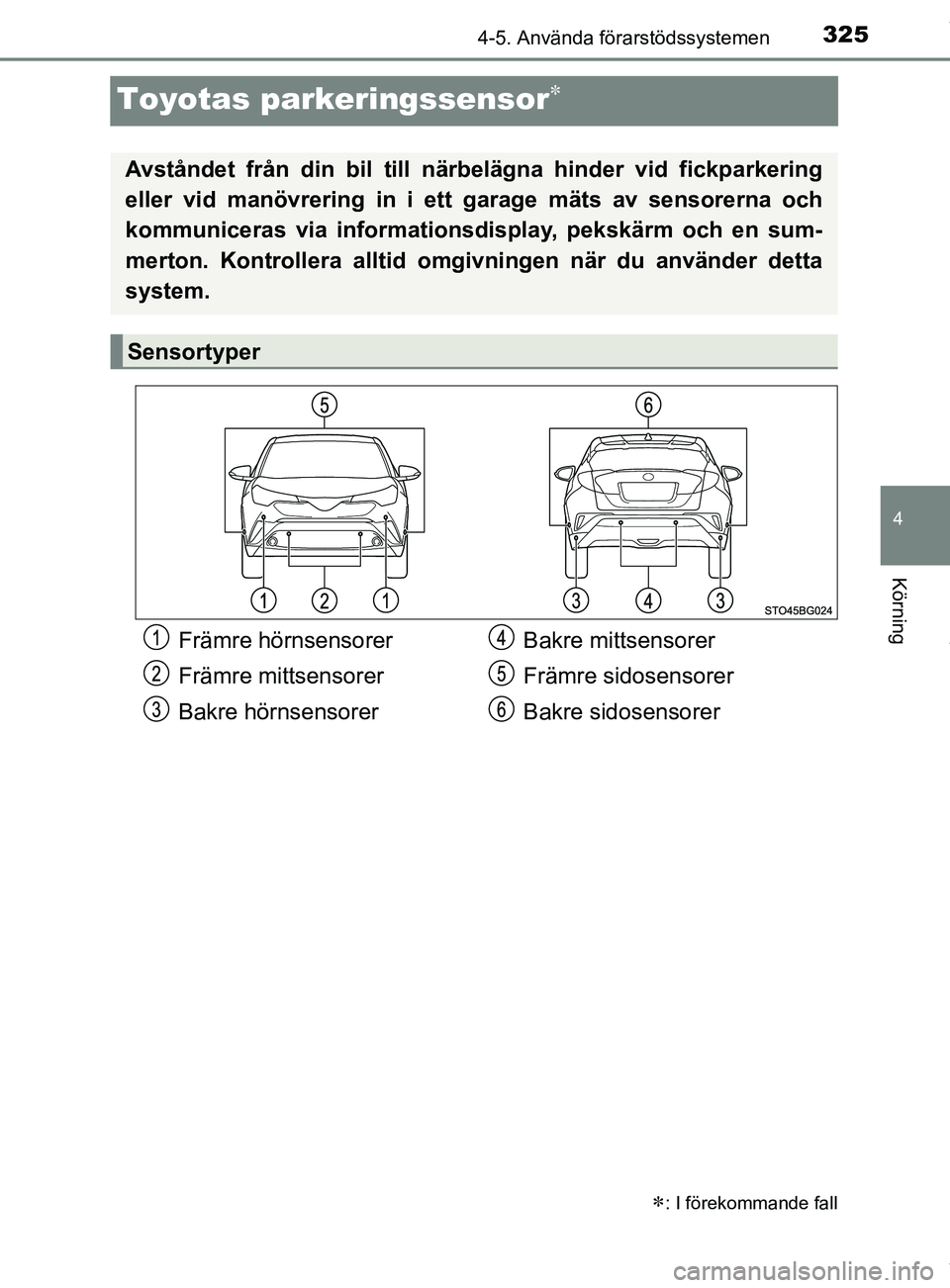

Toyotas parkeringssensor
: I förekommande fall
Avståndet från din bil till närbelägna hinder vid fickparkering
eller vid manövrering in i ett garage mäts av sensorerna och
kommuniceras via informationsdisplay, pekskärm och en sum-
merton. Kontrollera alltid om givningen när du använder detta
system.
Sensortyper
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer Bakre mittsensorer
Främre sidosensorer
Bakre sidosensorer
OM10576SE.book Page 325 Tuesday, April 3, 2018 11:12 AM

3264-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE

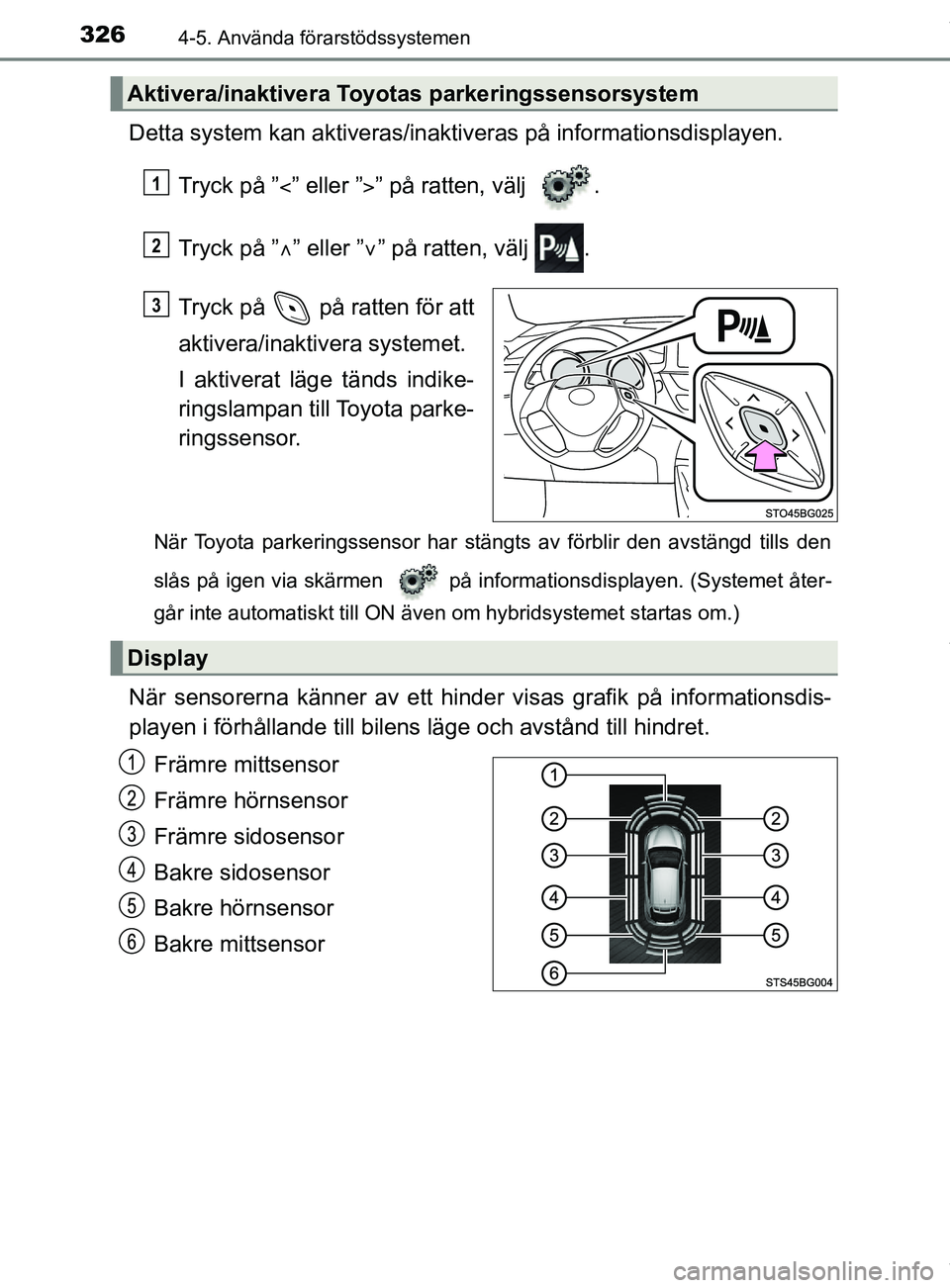

Detta system kan aktiveras/inaktiveras på informationsdisplayen.
Tryck på ” ” eller ” ” på ratten, välj .
Tryck på ” ” eller ” ” på ratten, välj .
Tryck på på ratten för att
aktivera/inaktivera systemet.
I aktiverat läge tänds indike-
ringslampan till Toyota parke-
ringssensor.
När Toyota parkeringssensor har stängts av förblir den avstängd tills den
slås på igen via skärmen på informationsdisplayen. (Systemet åter-
går inte automatiskt till ON även om hybridsystemet startas om.)
När sensorerna känner av ett hinder visas grafik på informationsdis-
playen i förhållande till bilens läge och avstånd till hindret. Främre mittsensor
Främre hörnsensor
Främre sidosensor
Bakre sidosensor
Bakre hörnsensor
Bakre mittsensor
Aktivera/inaktivera Toyotas parkeringssensorsystem
1
2
3
Display
OM10576SE.book Page 326 Tuesday, April 3, 2018 11:12 AM

3274-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE

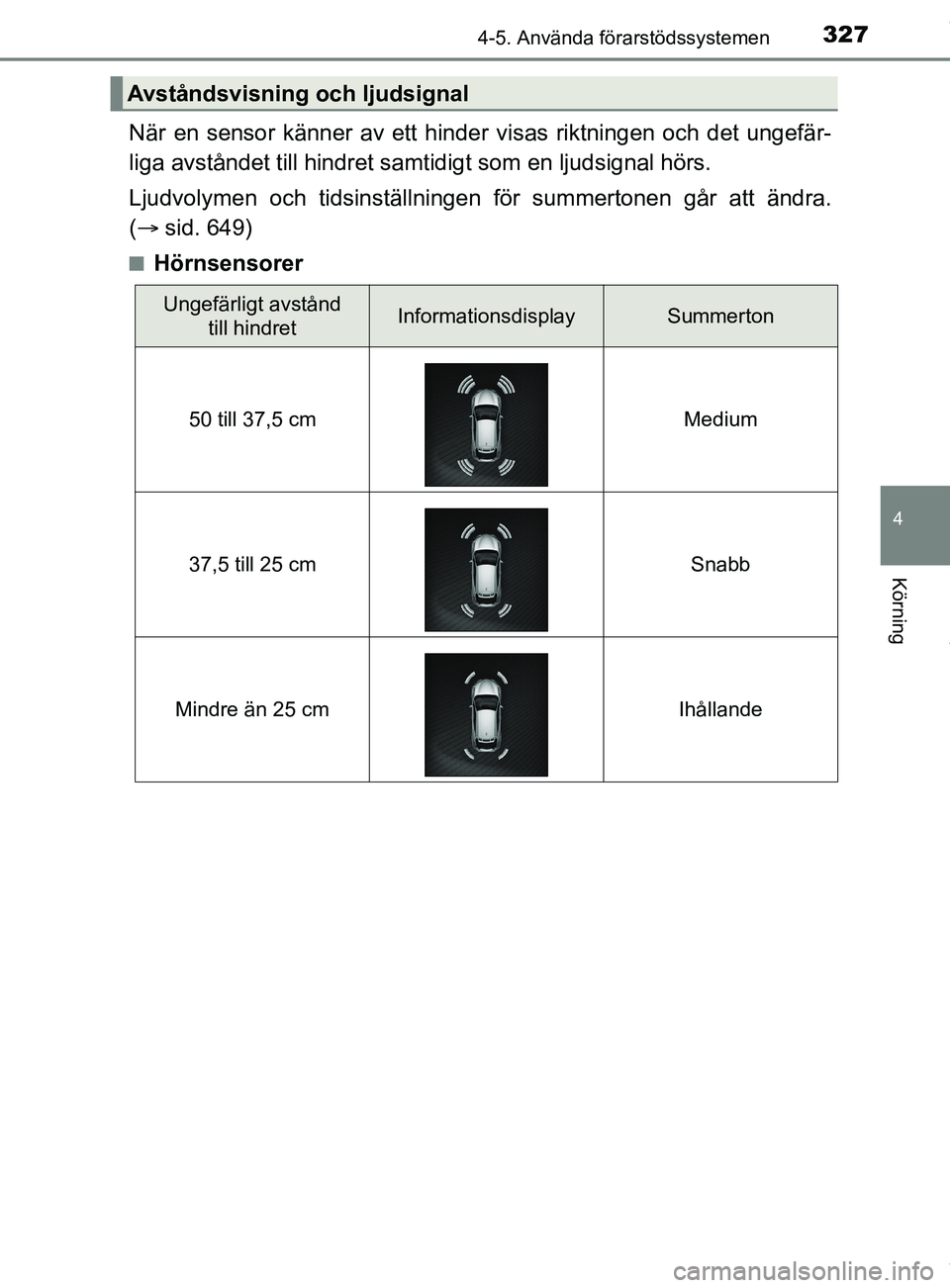

När en sensor känner av ett hinder visas riktningen och det ungefär-
liga avståndet till hindret sa mtidigt som en ljudsignal hörs.
Ljudvolymen och tidsinställningen för summertonen går att ändra.
(  sid. 649)
nHörnsensorer
Avståndsvisning och ljudsignal
Ungefärligt avstånd
till hindretInformationsdisplaySummerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
OM10576SE.book Page 327 Tuesday, April 3, 2018 11:12 AM

3284-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEn

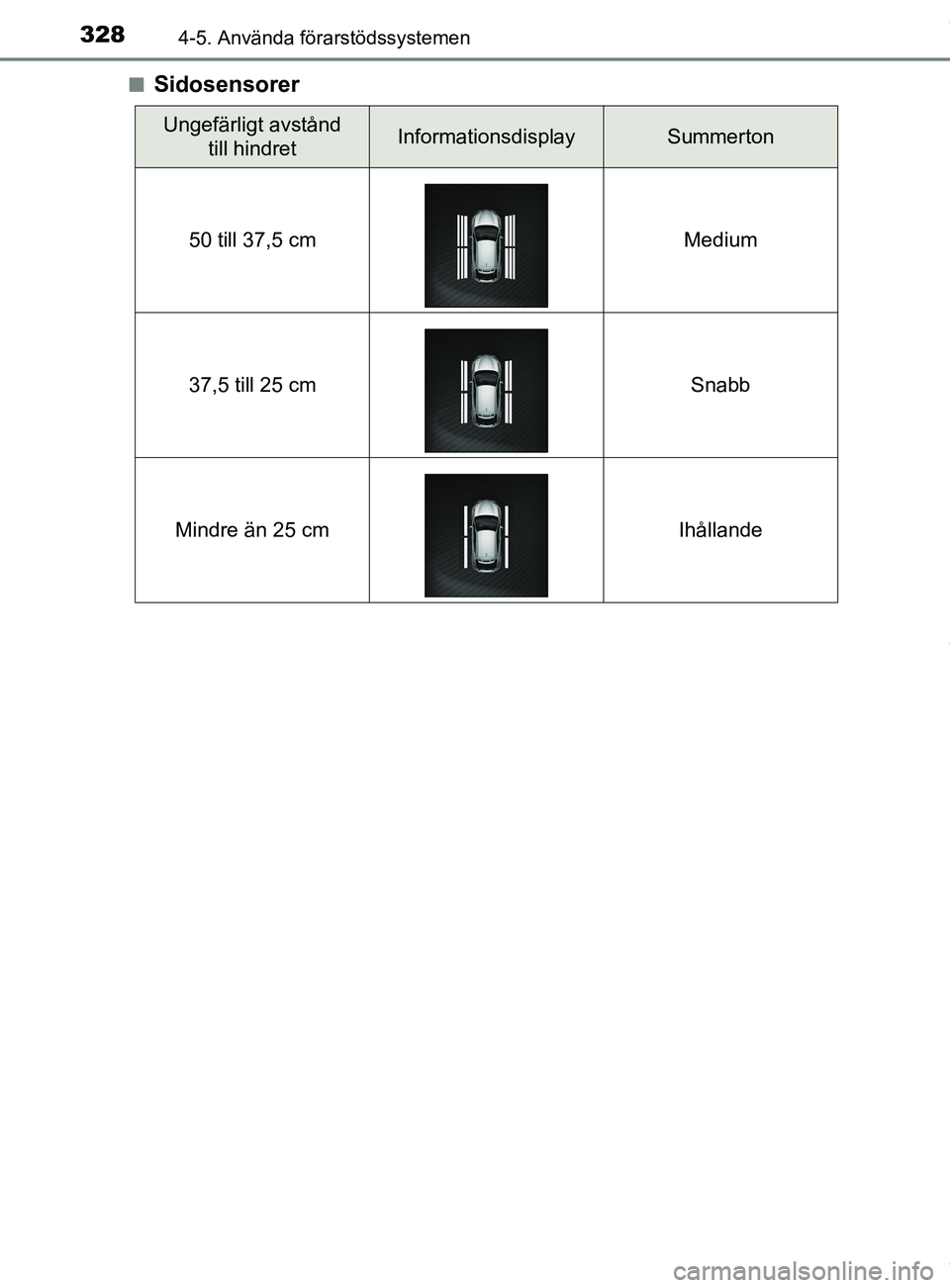

Sidosensorer
Ungefärligt avstånd
till hindretInformationsdisplaySummerton
50 till 37,5 cm Medium
37,5 till 25 cm Snabb
Mindre än 25 cm Ihållande
OM10576SE.book Page 328 Tuesday, April 3, 2018 11:12 AM

3294-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEn
Mittsensorer
*1: S-IPA är inte aktiverad.
*2: S-IPA är aktiverad.
Ungefärligt avstånd till hindretInformationsdisplaySummerton
Fram: 100 till 55 cm Bak: 150 till 55 cm Långsam
55 till 42,5 cm Medium
42,5 till 30 cm Snabb
Mindre än 30 cm
*1
eller 25 cm
*2 Ihållande
OM10576SE.book Page 329 Tuesday, April 3, 2018 11:12 AM

3304-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE

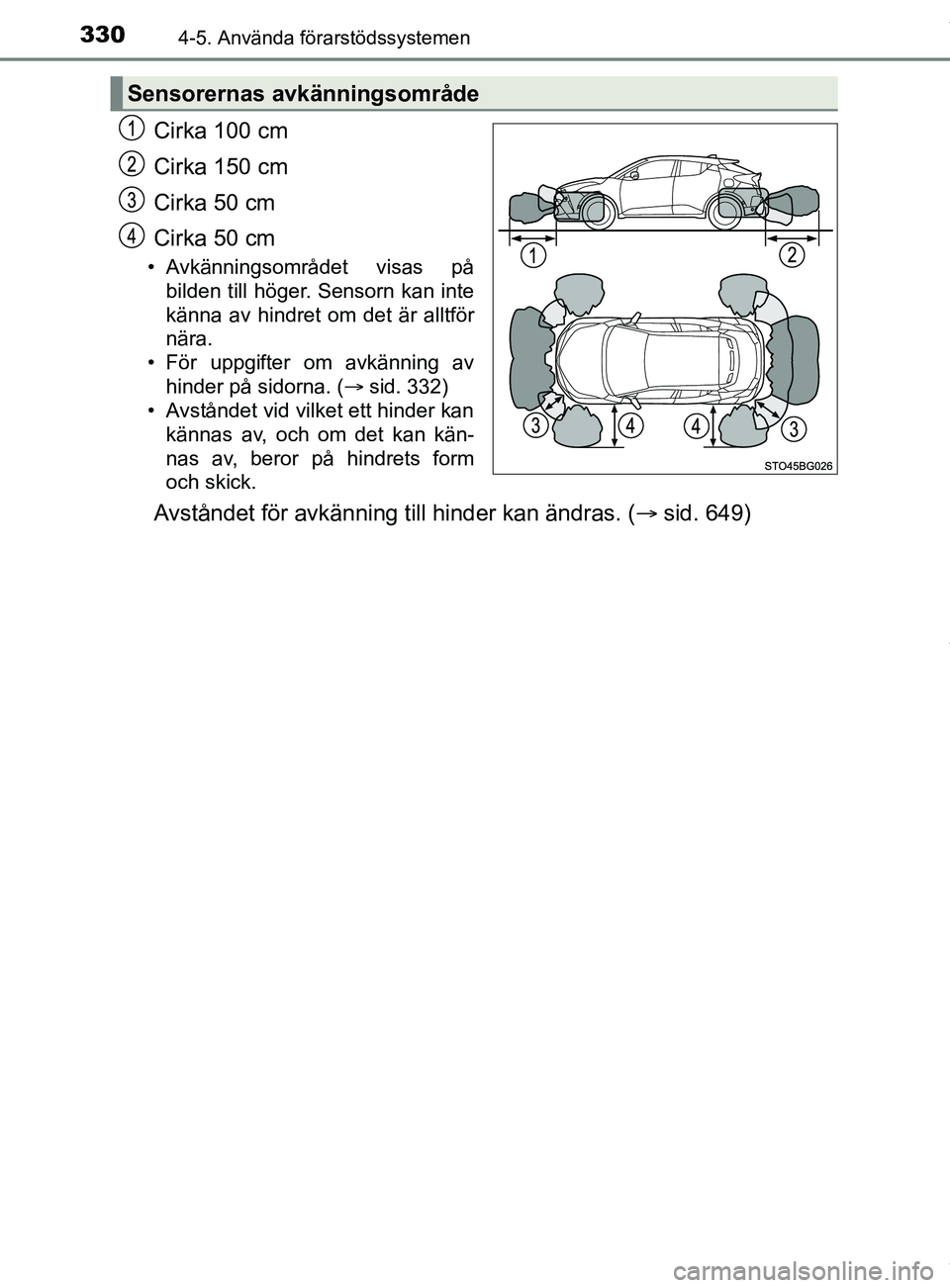

Cirka 100 cm
Cirka 150 cm
Cirka 50 cm
Cirka 50 cm
• Avkänningsområdet visas påbilden till höger. Sensorn kan inte
känna av hindret om det är alltför
nära.
• För uppgifter om avkänning av
hinder på sidorna. ( sid. 332)
• Avståndet vid vilket ett hinder kan kännas av, och om det kan kän-
nas av, beror på hindrets form
och skick.
Avståndet för avkänning till hinder kan ändras. (sid. 649)
Sensorernas avkänningsområde
