TOYOTA C-HR 2018 Bruksanvisningar (in Swedish)

311
4
4-5. Använda förarstödssystemen
Körning
C-HR_HV_OM_Europe_OM10576SE

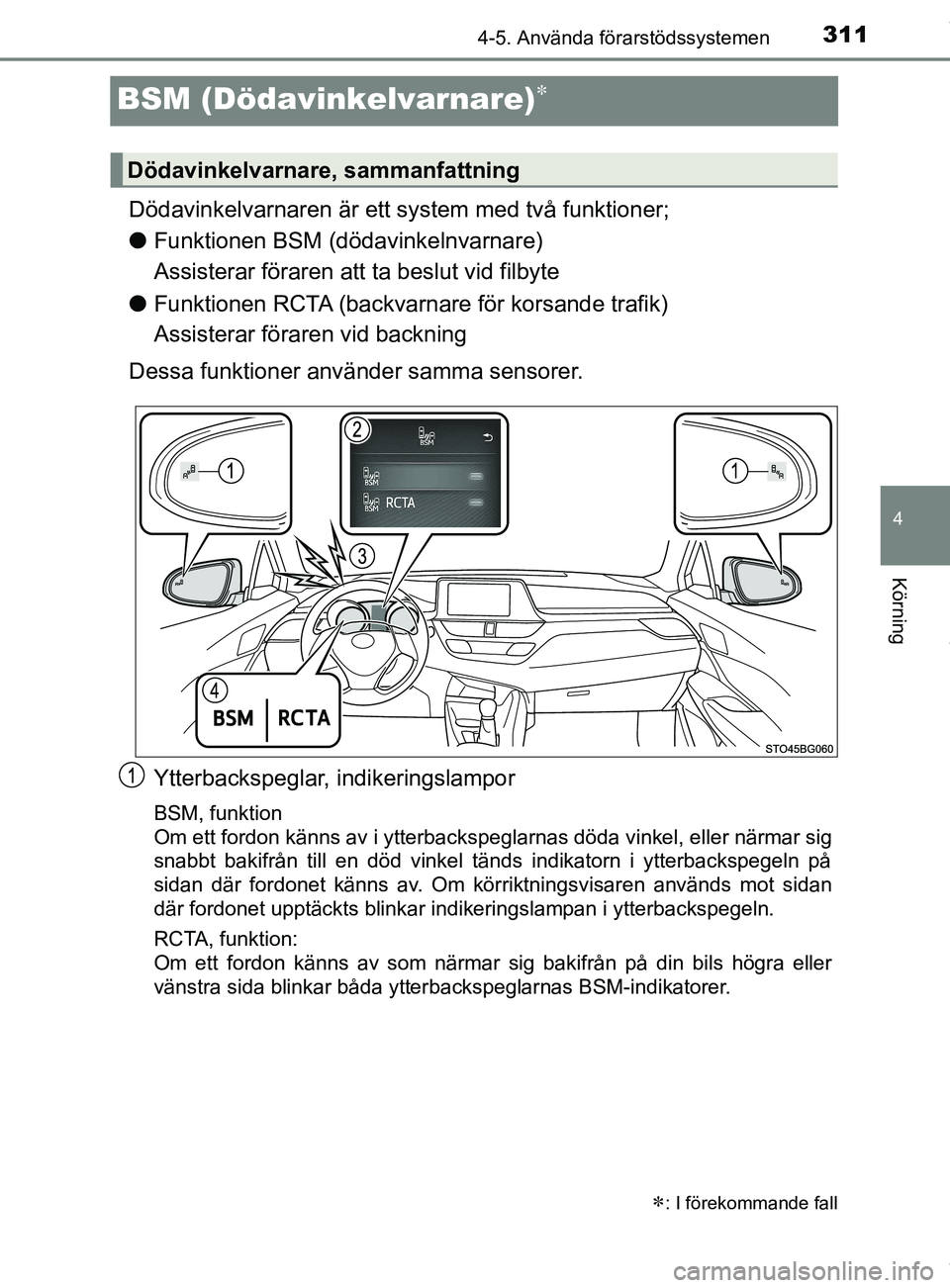

BSM (Dödavinkelvarnare)
Dödavinkelvarnaren är ett system med två funktioner;
lFunktionen BSM (dödavinkelnvarnare)
Assisterar föraren att ta beslut vid filbyte
l Funktionen RCTA (backvarnare för korsande trafik)
Assisterar föraren vid backning
Dessa funktioner använder samma sensorer.
Ytterbackspeglar, indikeringslampor
BSM, funktion
Om ett fordon känns av i ytterbackspeglarnas döda vinkel, eller närmar sig
snabbt bakifrån till en död vinkel tänds indikatorn i ytterbackspegeln på
sidan där fordonet känns av. Om körriktningsvisaren används mot sidan
där fordonet upptäckts blinkar indikeringslampan i ytterbackspegeln.
RCTA, funktion:
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida blinkar båda ytterbackspeglarnas BSM-indikatorer.
: I förekommande fall
Dödavinkelvarnare, sammanfattning
OM10576SE.book Page 311 Tuesday, April 3, 2018 11:12 AM

3124-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE
Informationsdisplay
Sätta på/stänga av BSM-funktionen/RCTA-funktionen (sid. 312)
RCTA-funktionen är tillgänglig när BSM-funktionen är på.
RCTA, summerton (endast RCTA-funktionen)
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida hörs en summerton. Summertonen hörs i cirka 1 sekund ome-
delbart efter att BSM-reglaget har använts för att sätta på systemet.
”BSM”-indikator/”RCTA”-indikator
När BSM-funktionen/RCTA-funktionen är på tänds indikatorn.
Tryck på ” ” eller ” ” på ratten, välj .
Tryck på ” ” eller ” ” på ratten, välj .
Tryck på ” ” eller ” ” på ratten, välj eller
.
Sätta på/stänga av BSN -funktionen/RCTA-funktionen
1
2
3
OM10576SE.book Page 312 Tuesday, April 3, 2018 11:12 AM

3134-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE

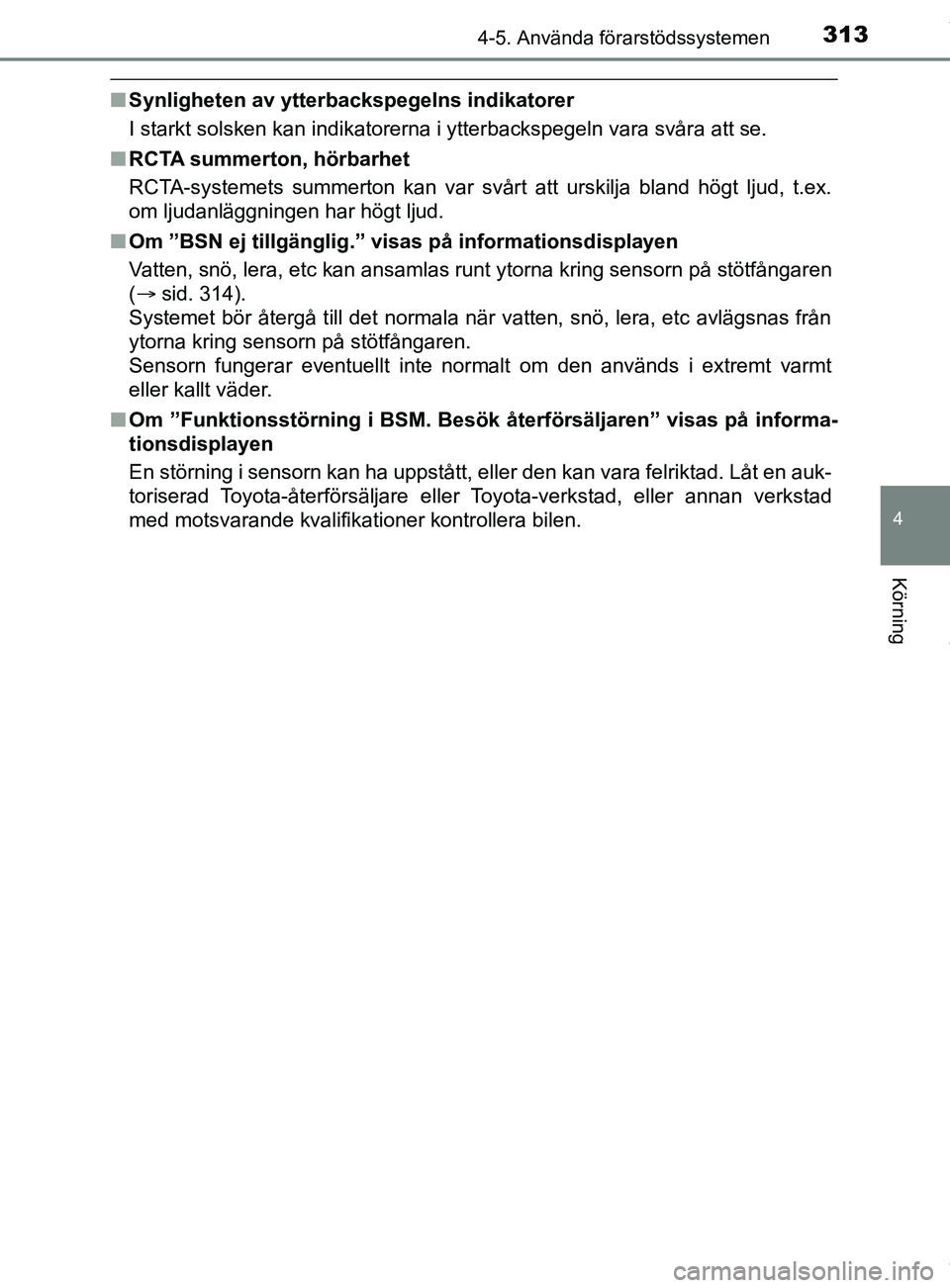

nSynligheten av ytterbackspegelns indikatorer
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
n RCTA summerton, hörbarhet
RCTA-systemets summerton kan var svårt att urskilja bland högt ljud, t.ex.
om ljudanläggningen har högt ljud.
n Om ”BSN ej tillgänglig.” visas på informationsdisplayen
Vatten, snö, lera, etc kan ansamlas runt ytorna kring sensorn på stötfångaren
( sid. 314).
Systemet bör återgå till det normala när vatten, snö, lera, etc avlägsnas från
ytorna kring sensorn på stötfångaren.
Sensorn fungerar eventuellt inte normalt om den används i extremt varmt
eller kallt väder.
n Om ”Funktionsstörning i BSM. Besök återförsäljaren” visas på informa-
tionsdisplayen
En störning i sensorn kan ha uppstått, eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bilen.
OM10576SE.book Page 313 Tuesday, April 3, 2018 11:12 AM

3144-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE

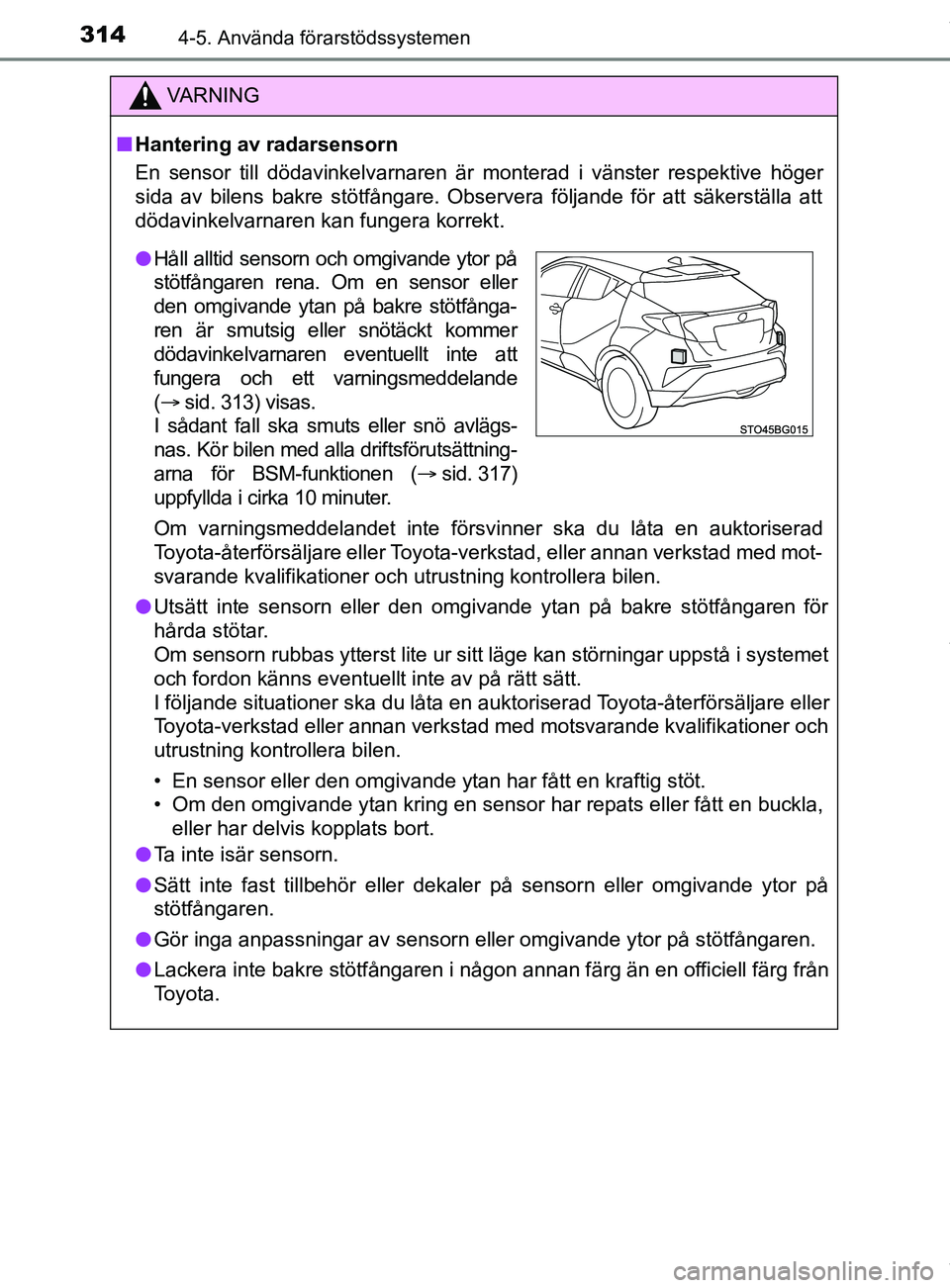

VARNING
n Hantering av radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive höger
sida av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
Om varningsmeddelandet inte försvinner ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
l Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för
hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon känns eventuellt inte av på rätt sätt.
I följande situationer ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
l Ta inte isär sensorn.
l Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
l Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
l Lackera inte bakre stötfångaren i någon annan färg än en officiell färg från
Toyota.
lHåll alltid sensorn och omgivande ytor på
stötfångaren rena. Om en sensor eller
den omgivande ytan på bakre stötfånga-
ren är smutsig eller snötäckt kommer
dödavinkelvarnaren eventuellt inte att
fungera och ett varningsmeddelande
( sid. 313) visas.
I sådant fall ska smuts eller snö avlägs-
nas. Kör bilen med alla driftsförutsättning-
arna för BSM-funktionen ( sid. 317)
uppfyllda i cirka 10 minuter.
OM10576SE.book Page 314 Tuesday, April 3, 2018 11:12 AM

3154-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE

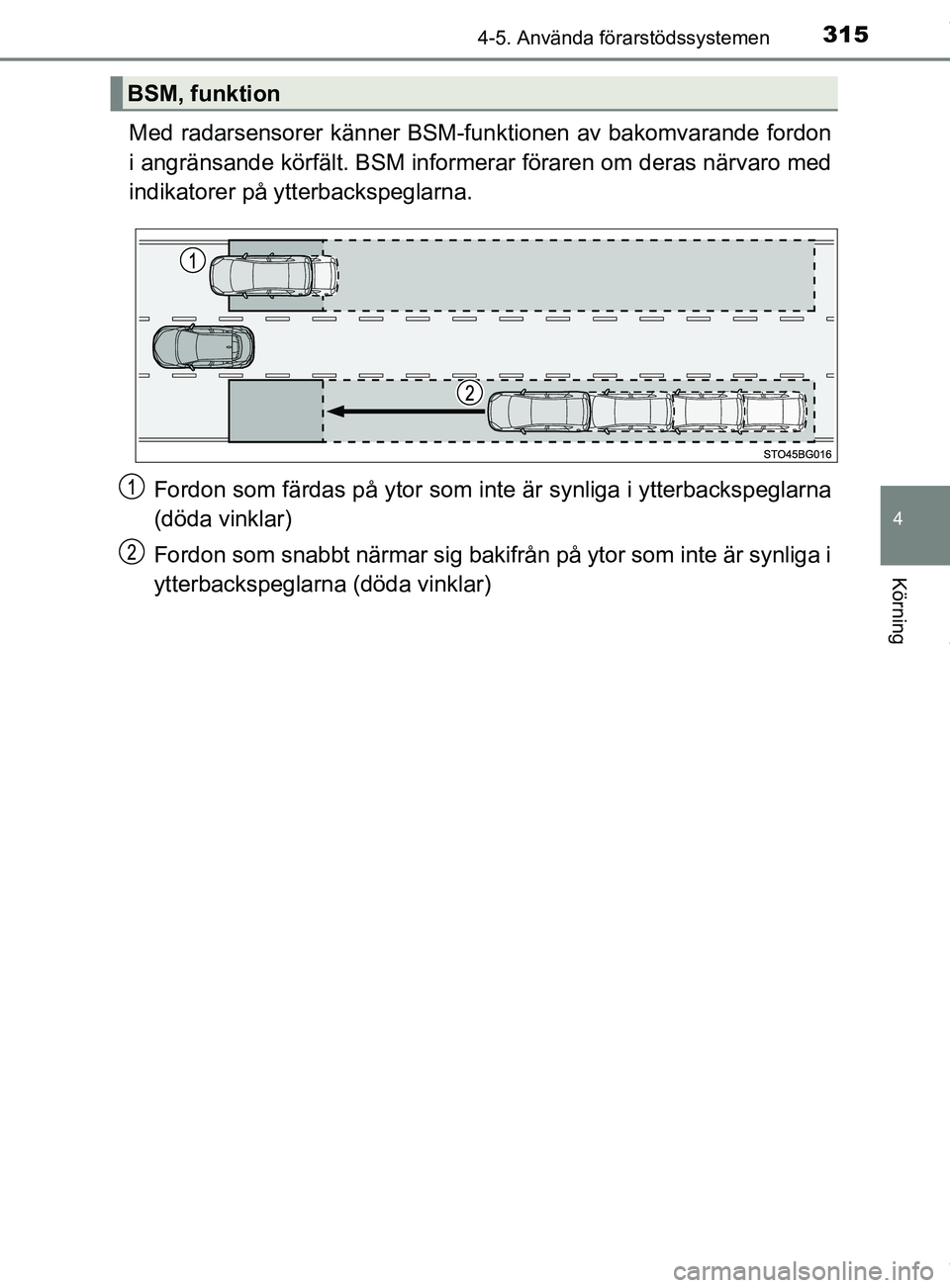

Med radarsensorer känner BSM-funktionen av bakomvarande fordon
i angränsande körfält. BSM informerar föraren om deras närvaro med
indikatorer på ytterbackspeglarna.Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
BSM, funktion
OM10576SE.book Page 315 Tuesday, April 3, 2018 11:12 AM

3164-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE

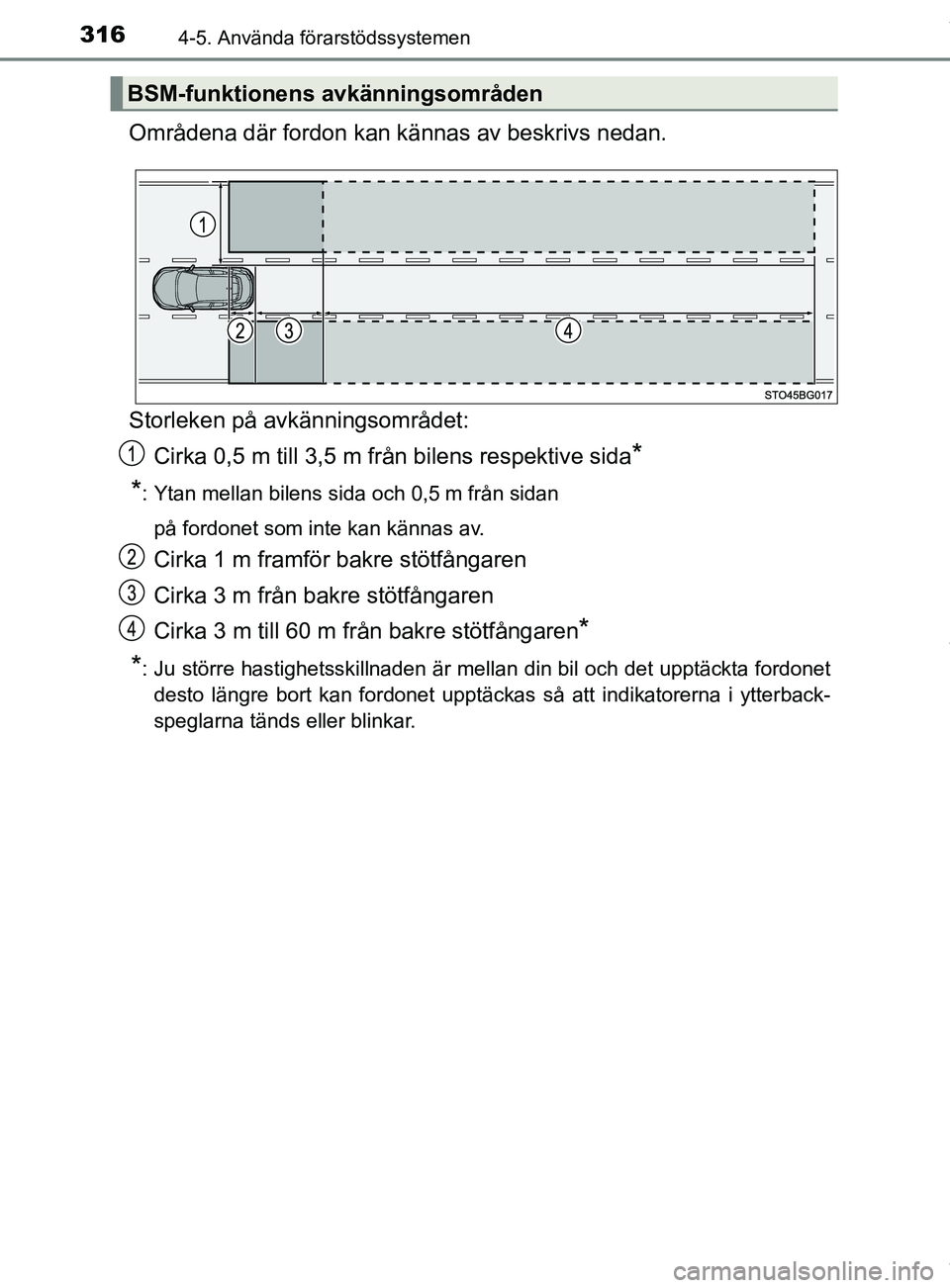

Områdena där fordon kan kännas av beskrivs nedan.
Storleken på avkänningsområdet:Cirka 0,5 m till 3,5 m från bilens respektive sida
*
*
: Ytan mellan bilens sida och 0,5 m från sidan
på fordonet som inte kan kännas av.
Cirka 1 m framför bakre stötfångaren
Cirka 3 m från bakre stötfångaren
Cirka 3 m till 60 m fr ån bakre stötfångaren
*
*
: Ju större hastighetsskillnaden är mellan din bil och det upptäckta fordonet desto längre bort kan fordonet upptäckas så att indikatorerna i ytterback-
speglarna tänds eller blinkar.
BSM-funktionens avkänningsområden
OM10576SE.book Page 316 Tuesday, April 3, 2018 11:12 AM

3174-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SE

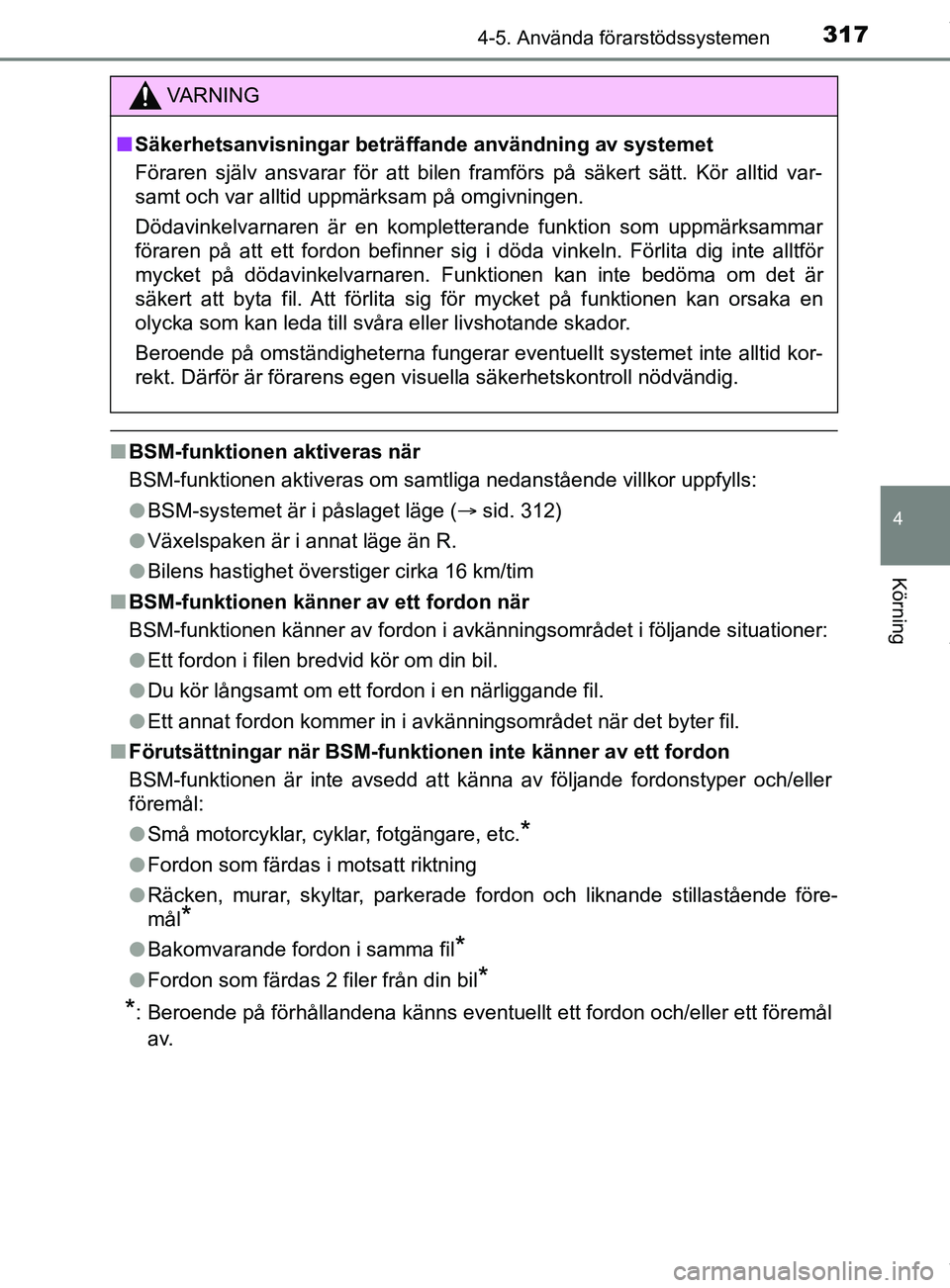

nBSM-funktionen aktiveras när
BSM-funktionen aktiveras om samtliga nedanstående villkor uppfylls:
lBSM-systemet är i påslaget läge ( sid. 312)
l Växelspaken är i annat läge än R.
l Bilens hastighet överstiger cirka 16 km/tim
n BSM-funktionen känner av ett fordon när
BSM-funktionen känner av fordon i avkänningsområdet i följande situationer:
lEtt fordon i filen bredvid kör om din bil.
l Du kör långsamt om ett fordon i en närliggande fil.
l Ett annat fordon kommer in i avkänningsområdet när det byter fil.
n Förutsättningar när BSM-funktionen inte känner av ett fordon
BSM-funktionen är inte avsedd att känna av följande fordonstyper och/eller
föremål:
l Små motorcyklar, cyklar, fotgängare, etc.
*
lFordon som färdas i motsatt riktning
l Räcken, murar, skyltar, parkerade fordon och liknande stillastående före-
mål
*
lBakomvarande fordon i samma fil*
lFordon som färdas 2 filer från din bil*
*
: Beroende på förhållandena känns eventuellt ett fordon och/eller ett föremål
a v.
VARNING
n Säkerhetsanvisningar beträ ffande användning av systemet
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Dödavinkelvarnaren är en kompletterande funktion som uppmärksammar
föraren på att ett fordon befinner sig i döda vinkeln. Förlita dig inte alltför
mycket på dödavinkelvarnaren. Funktionen kan inte bedöma om det är
säkert att byta fil. Att förlita sig för mycket på funktionen kan orsaka en
olycka som kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
OM10576SE.book Page 317 Tuesday, April 3, 2018 11:12 AM

3184-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SEn

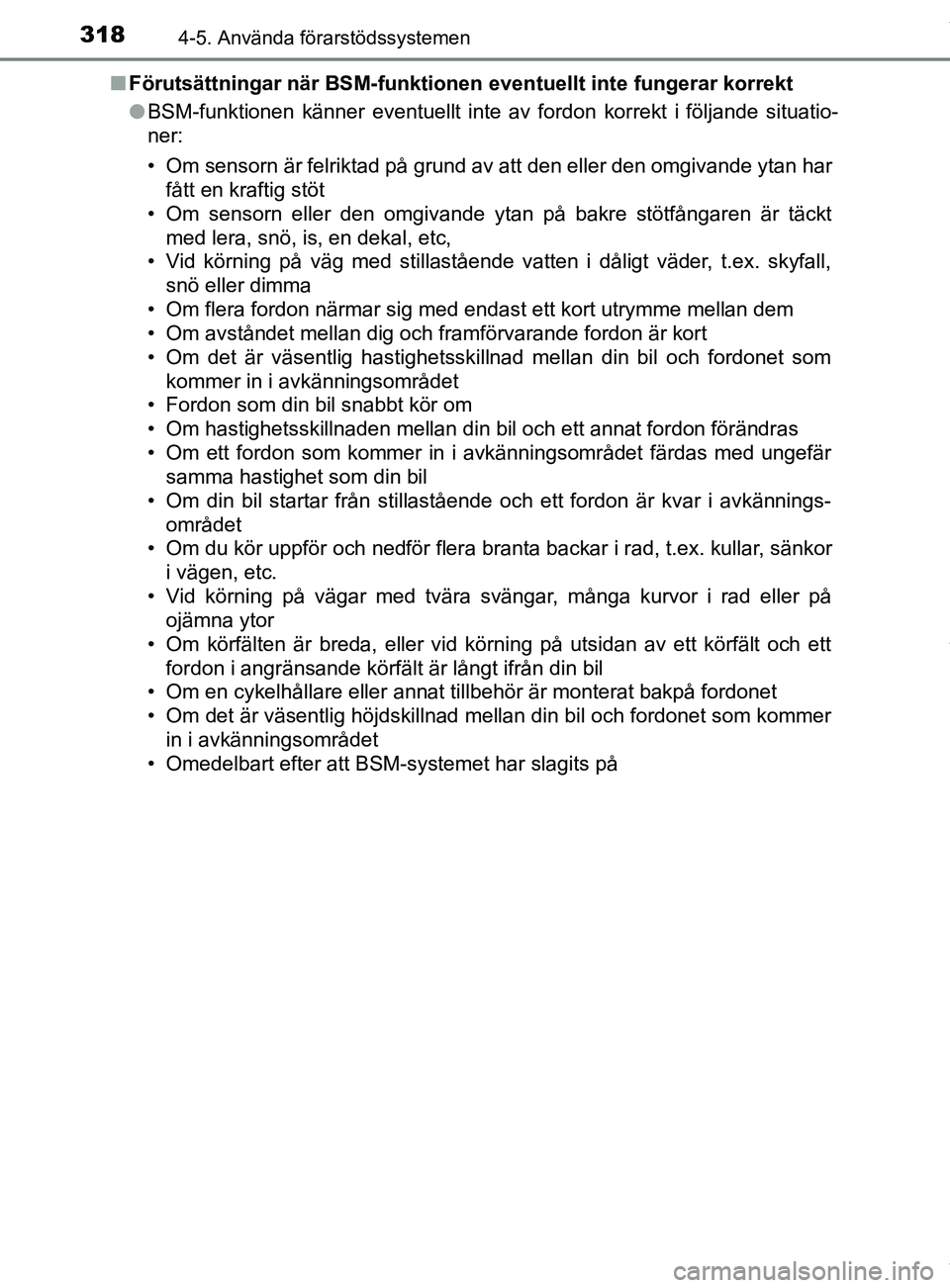

Förutsättningar när BSM-funktionen eventuellt inte fungerar korrekt
lBSM-funktionen känner eventuellt inte av fordon korrekt i följande situatio-
ner:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om avståndet mellan dig och framförvarande fordon är kort
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Fordon som din bil snabbt kör om
• Om hastighetsskillnaden mellan din bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkänningsområdet färdas med ungefä\
r samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkännings- området
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på ojämna ytor
• Om körfälten är breda, eller vid körning på utsidan av ett körfält och ett fordon i angränsande körfält är långt ifrån din bil
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Omedelbart efter att BSM-systemet har slagits på
OM10576SE.book Page 318 Tuesday, April 3, 2018 11:12 AM

3194-5. Använda förarstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10576SEl

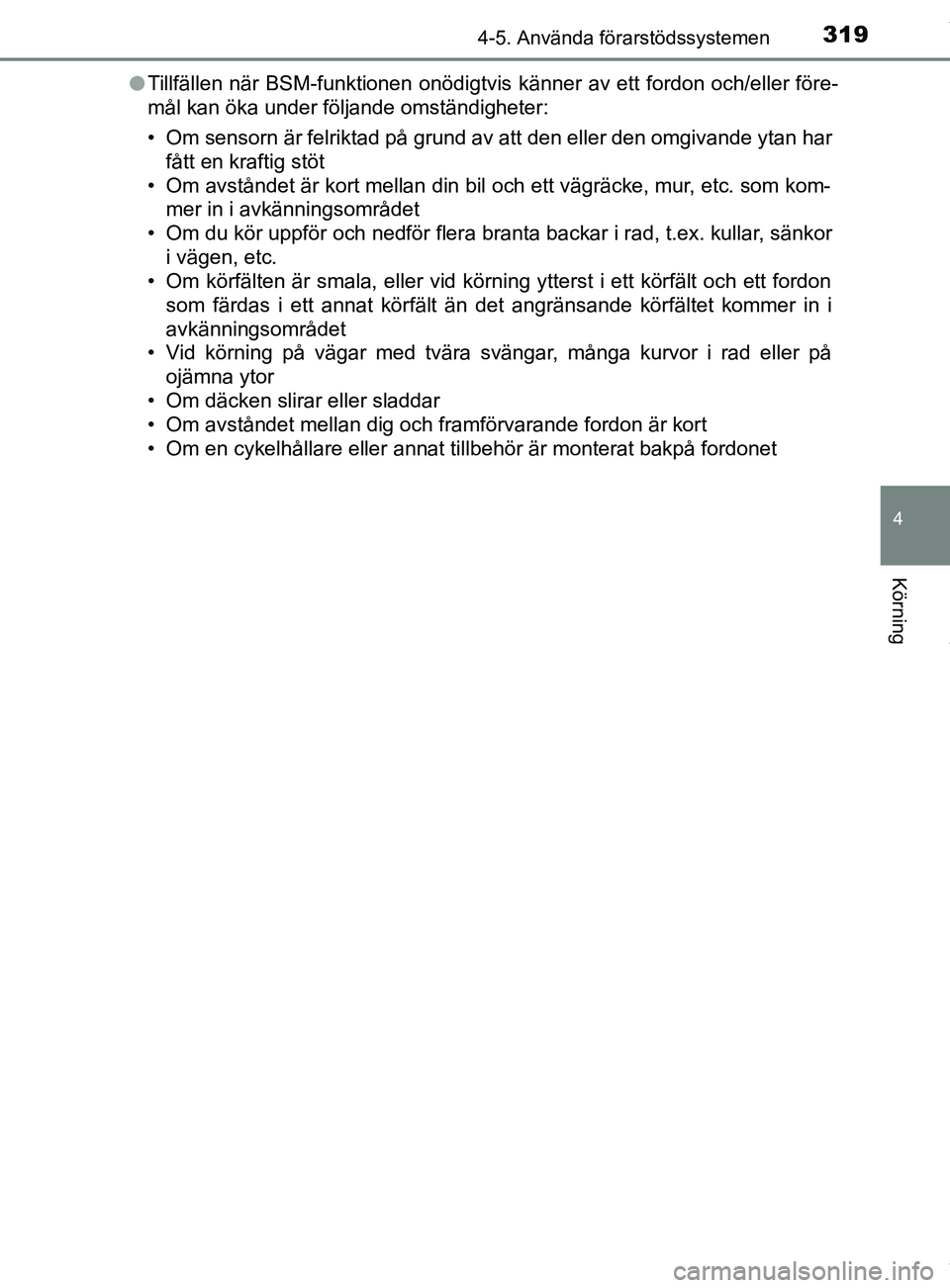

Tillfällen när BSM-funktionen onödigtvis känner av ett fordon och/eller före-
mål kan öka under följande omständigheter:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om avståndet är kort mellan din bil och ett vägräcke, mur, etc. som kom- mer in i avkänningsområdet
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid körning ytterst i ett körfält och ett fordon som färdas i ett annat körfält än det angränsande körfältet kommer in i
avkänningsområdet
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och framförvarande fordon är kort
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
OM10576SE.book Page 319 Tuesday, April 3, 2018 11:12 AM

3204-5. Använda förarstödssystemen
C-HR_HV_OM_Europe_OM10576SE

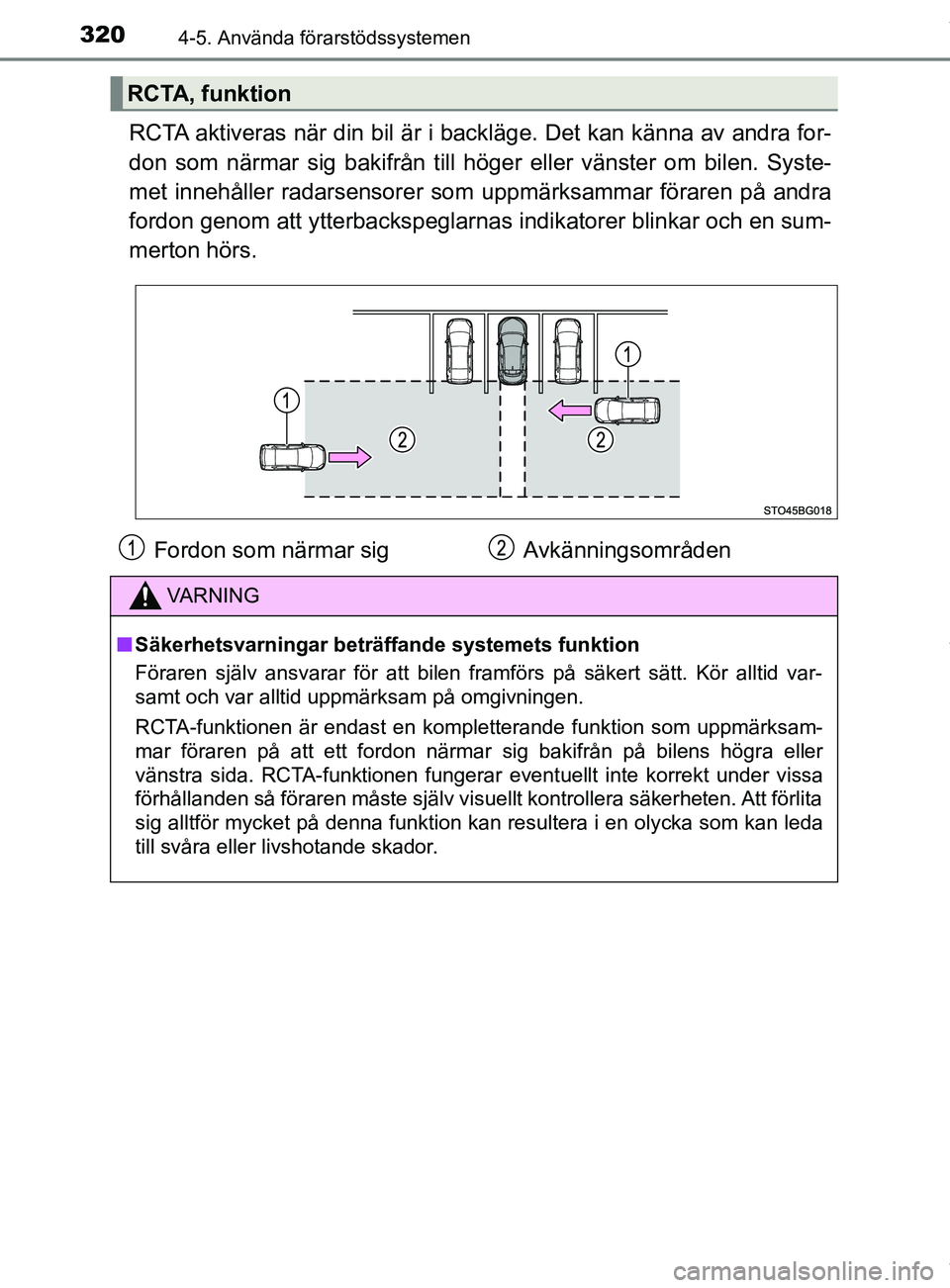

RCTA aktiveras när din bil är i backläge. Det kan känna av andra for-
don som närmar sig bakifrån till höger eller vänster om bilen. Syste-
met innehåller radarsensorer som uppmärksammar föraren på andra
fordon genom att ytterbackspeglarnas indikatorer blinkar och en sum-
merton hörs.
RCTA, funktion
Fordon som närmar sig Avkänningsområden
VARNING
n Säkerhetsvarningar beträffande systemets funktion
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
RCTA-funktionen är endast en kompletterande funktion som uppmärksam-
mar föraren på att ett fordon närmar sig bakifrån på bilens högra eller
vänstra sida. RCTA-funktionen fungerar eventuellt inte korrekt under vissa
förhållanden så föraren måste själv visuellt kontrollera säkerheten. Att förlita
sig alltför mycket på denna funktion kan resultera i en olycka som kan leda
till svåra eller livshotande skador.
OM10576SE.book Page 320 Tuesday, April 3, 2018 11:12 AM
