TOYOTA C-HR 2018 Bruksanvisningar (in Swedish)

6018-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår

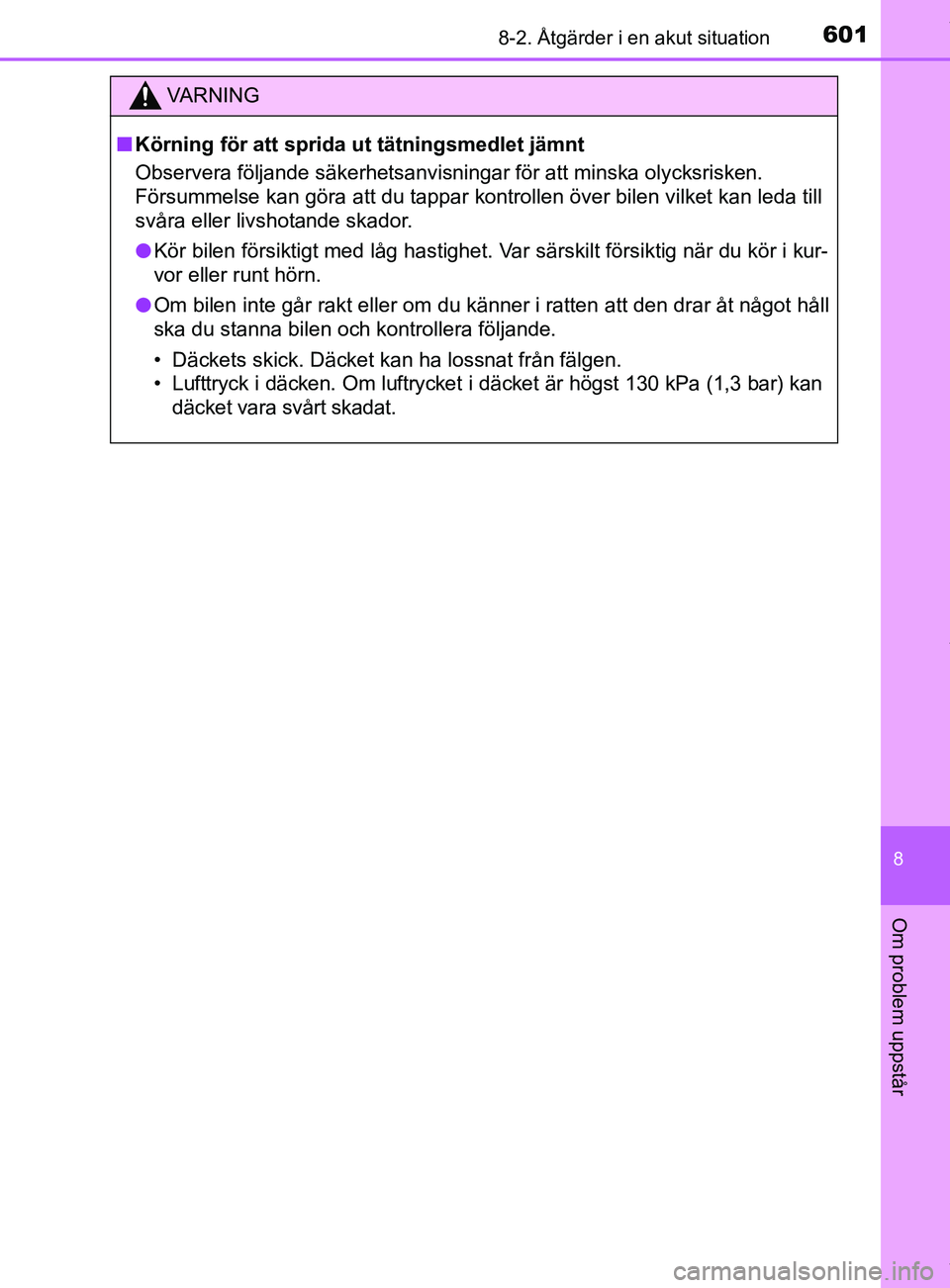

VARNING
n Körning för att sprida ut tätningsmedlet jämnt
Observera följande säkerhetsanvisningar för att minska olycksrisken.
Försummelse kan göra att du tappar kontrollen över bilen vilket kan leda till
svåra eller livshotande skador.
l Kör bilen försiktigt med låg hastighet. Var särskilt försiktig när du kör i kur-
vor eller runt hörn.
l Om bilen inte går rakt eller om du känner i ratten att den drar åt något håll
ska du stanna bilen och kontrollera följande.
• Däckets skick. Däcket kan ha lossnat från fälgen.
• Lufttryck i däcken. Om luftrycket i däcket är högst 130 kPa (1,3 bar) kan
däcket vara svårt skadat.
OM10576SE.book Page 601 Tuesday, April 3, 2018 11:12 AM

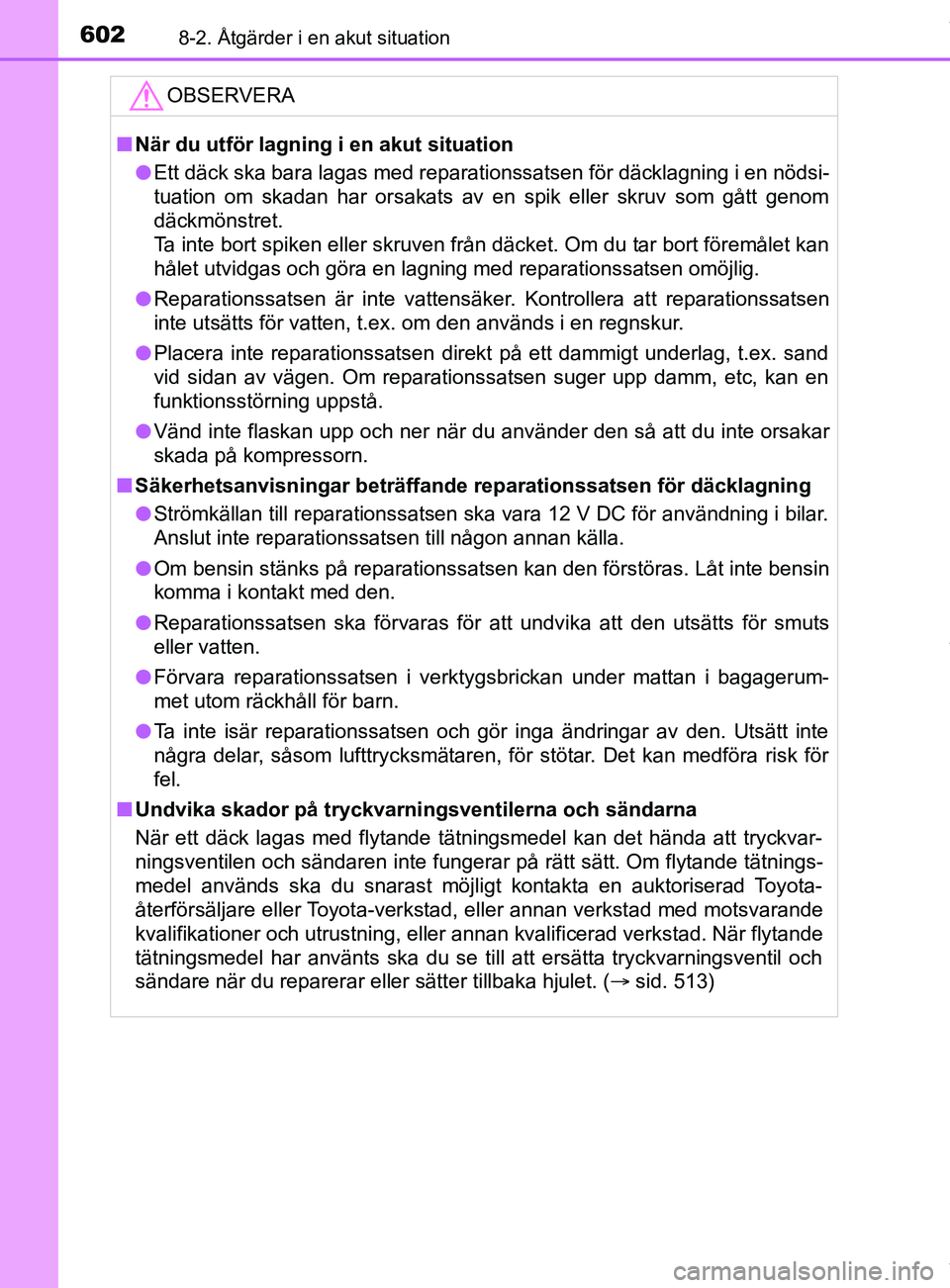

6028-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SEOBSERVERA
n
När du utför lagning i en akut situation
l Ett däck ska bara lagas med reparationssatsen för däcklagning i en nödsi-
tuation om skadan har orsakats av en spik eller skruv som gått genom
däckmönstret.
Ta inte bort spiken eller skruven från däcket. Om du tar bort föremålet kan
hålet utvidgas och göra en lagning med reparationssatsen omöjlig.
l Reparationssatsen är inte vattensäker. Kontrollera att reparationssatsen
inte utsätts för vatten, t.ex. om den används i en regnskur.
l Placera inte reparationssatsen direkt på ett dammigt underlag, t.ex. sand
vid sidan av vägen. Om reparationssatsen suger upp damm, etc, kan en
funktionsstörning uppstå.
l Vänd inte flaskan upp och ner när du använder den så att du inte orsakar
skada på kompressorn.
n Säkerhetsanvisningar beträffande reparationssatsen för däcklagning
l Strömkällan till reparationssatsen ska vara 12 V DC för användning i bilar.
Anslut inte reparationssatsen till någon annan källa.
l Om bensin stänks på reparationssatsen kan den förstöras. Låt inte bensin
komma i kontakt med den.
l Reparationssatsen ska förvaras för att undvika att den utsätts för smuts
eller vatten.
l Förvara reparationssatsen i verktygsbrickan under mattan i bagagerum-
met utom räckhåll för barn.
l Ta inte isär reparationssatsen och gör inga ändringar av den. Utsätt inte
några delar, såsom lufttrycksmätaren, för stötar. Det kan medföra risk för
fel.
n Undvika skador på tryckvarni ngsventilerna och sändarna
När ett däck lagas med flytande tätningsmedel kan det hända att tryckvar-
ningsventilen och sändaren inte fungerar på rätt sätt. Om flytande tätnings-
medel används ska du snarast möjligt kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning, eller annan kvalificerad verkstad. När flytande
tätningsmedel har använts ska du se till att ersätta tryckvarningsventil och
sändare när du reparerar eller sätter tillbaka hjulet. ( sid. 513)
OM10576SE.book Page 602 Tuesday, April 3, 2018 11:12 AM

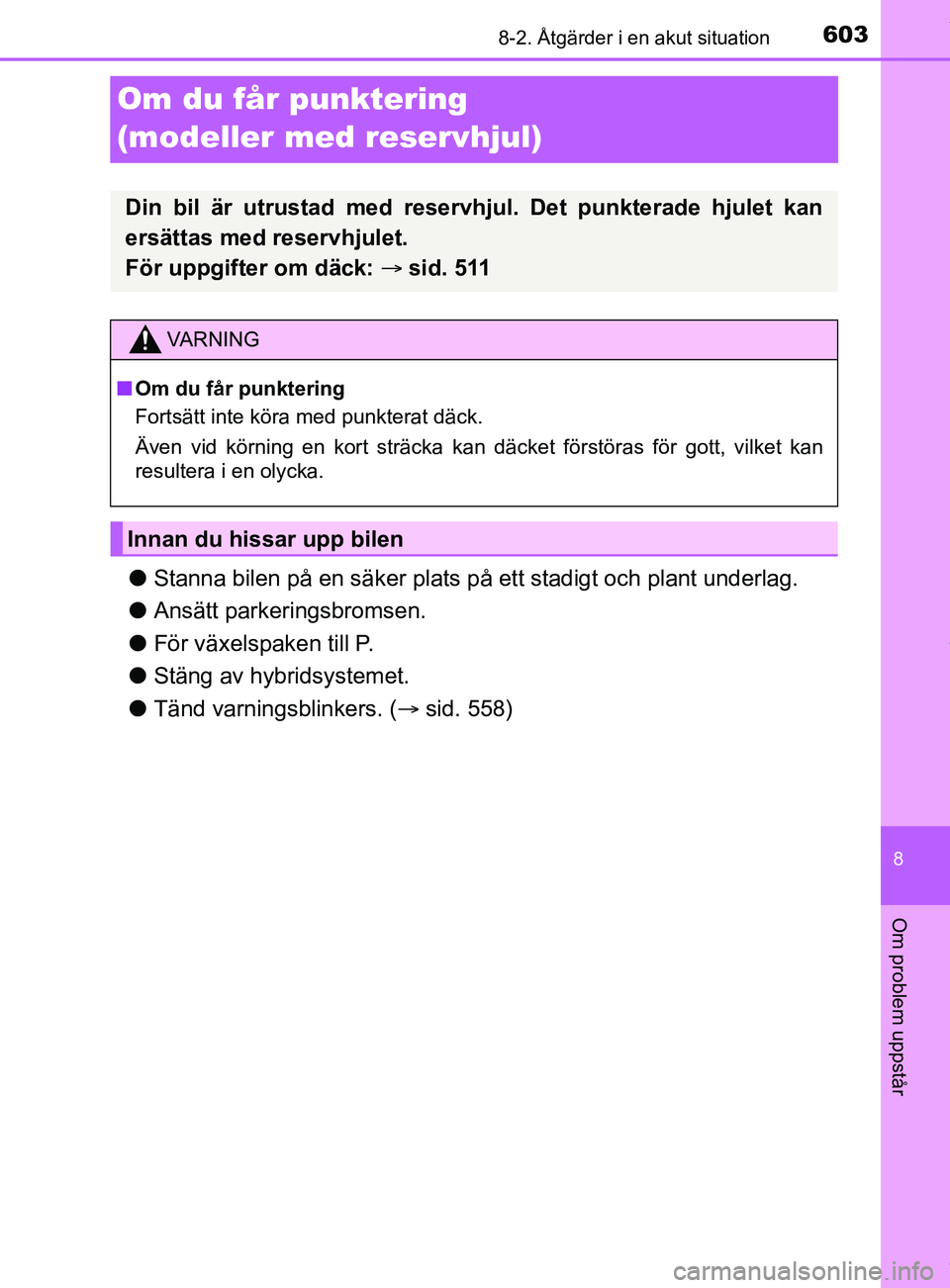

6038-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Om du får punktering
(modeller med reservhjul)
lStanna bilen på en säker plats på ett stadigt och plant underlag.
l Ansätt parkeringsbromsen.
l För växelspaken till P.
l Stäng av hybridsystemet.
l Tänd varningsblinkers. ( sid. 558)
Din bil är utrustad med reservh jul. Det punkterade hjulet kan
ersättas med reservhjulet.
För uppgifter om däck: sid. 511
VARNING
n Om du får punktering
Fortsätt inte köra med punkterat däck.
Även vid körning en kort sträcka kan däcket förstöras för gott, vilket kan
resultera i en olycka.
Innan du hissar upp bilen
OM10576SE.book Page 603 Tuesday, April 3, 2018 11:12 AM

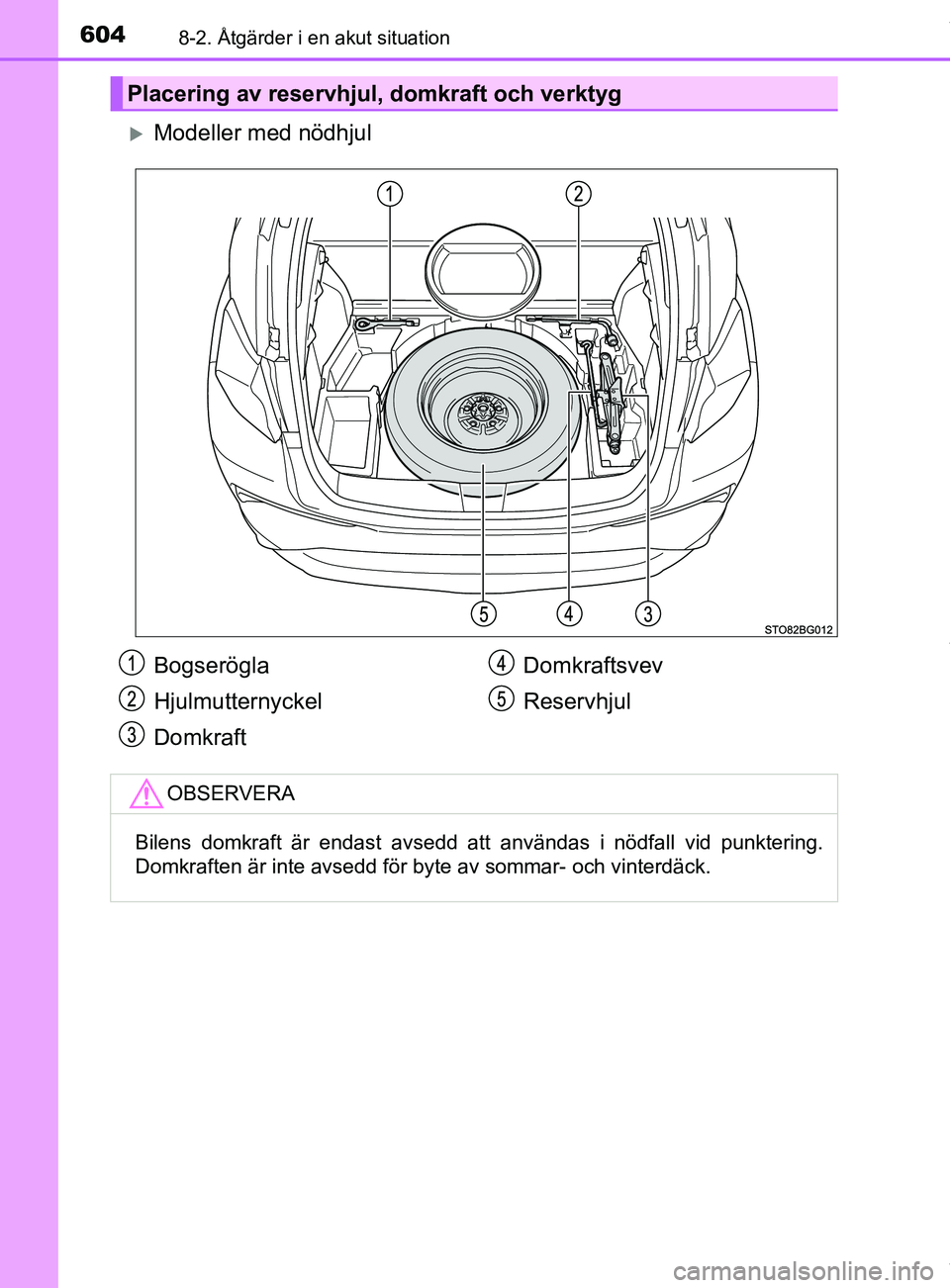

6048-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Modeller med nödhjul
Placering av reservhjul, domkraft och verktyg
Bogserögla
Hjulmutternyckel
DomkraftDomkraftsvev
Reservhjul
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
OM10576SE.book Page 604 Tuesday, April 3, 2018 11:12 AM

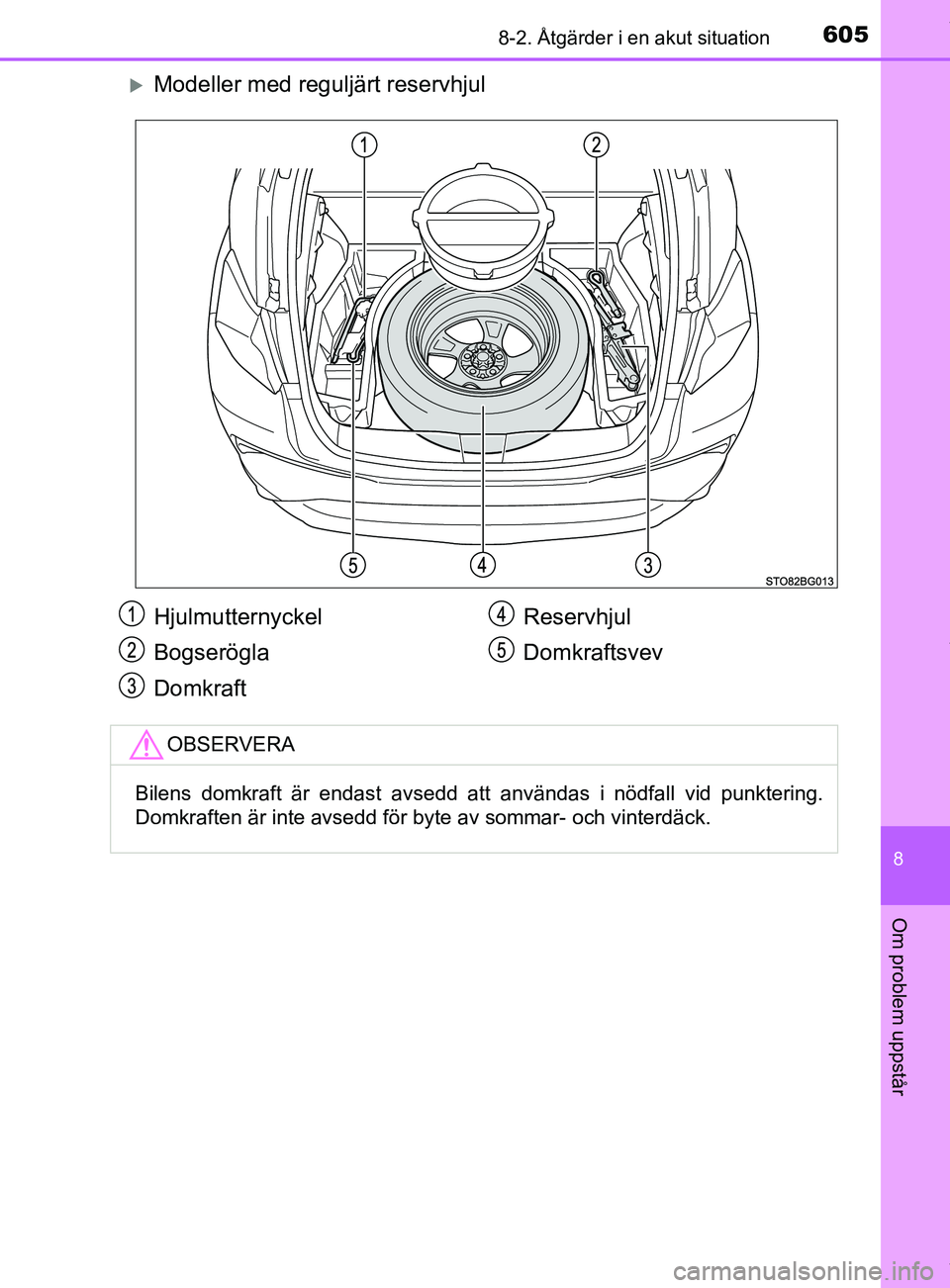

6058-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Modeller med reguljärt reservhjul
Hjulmutternyckel
Bogserögla
DomkraftReservhjul
Domkraftsvev
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
OM10576SE.book Page 605 Tuesday, April 3, 2018 11:12 AM

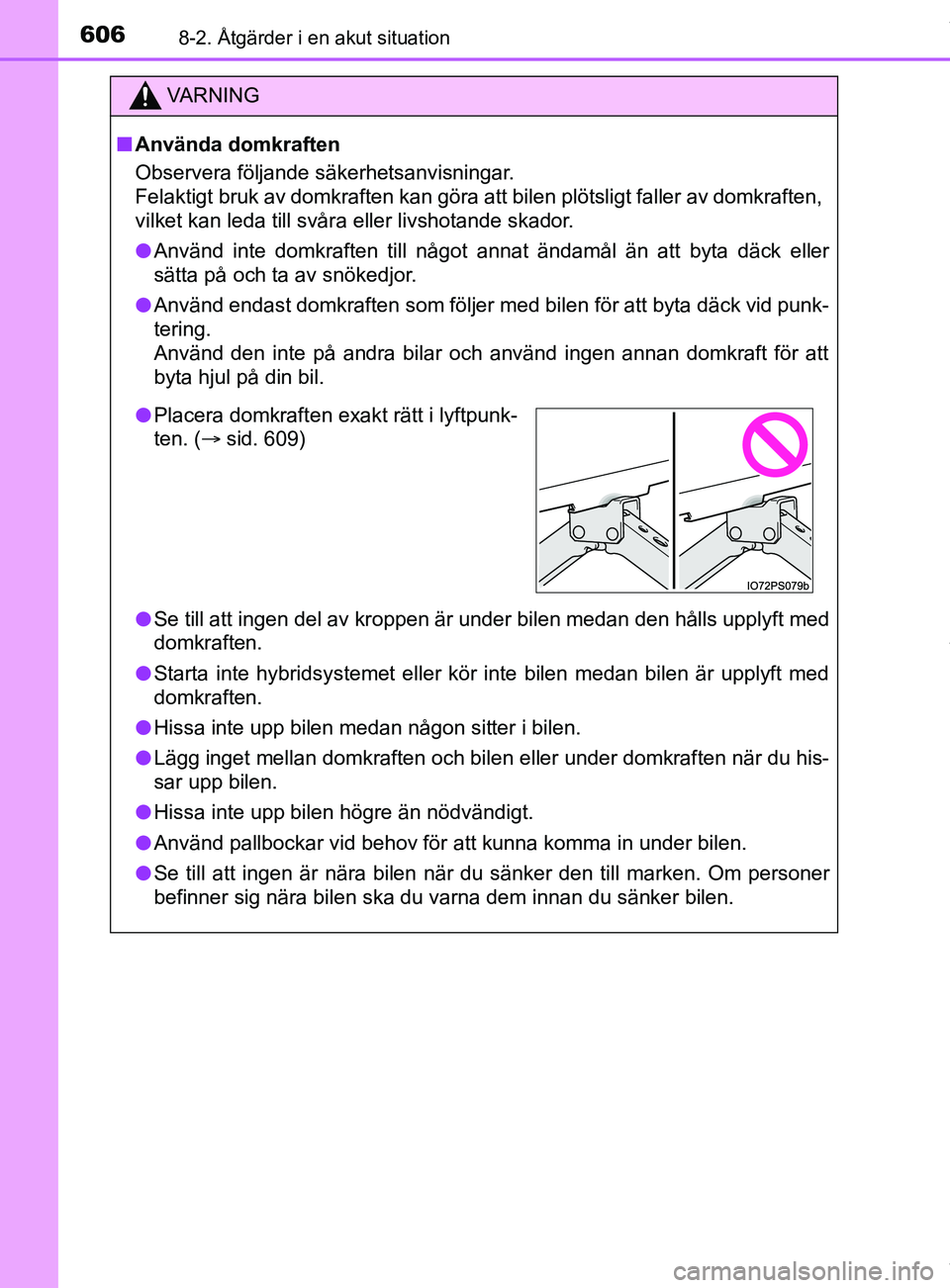

6068-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
VARNING
n Använda domkraften
Observera följande säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra att bilen plötsligt faller av domkraften,
vilket kan leda till svåra eller livshotande skador.
l Använd inte domkraften till något annat ändamål än att byta däck eller
sätta på och ta av snökedjor.
l Använd endast domkraften som följer med bilen för att byta däck vid punk-
tering.
Använd den inte på andra bilar och använd ingen annan domkraft för att
byta hjul på din bil.
l Se till att ingen del av kroppen är under bilen medan den hålls upplyft med
domkraften.
l Starta inte hybridsystemet eller kör inte bilen medan bilen är upplyft med
domkraften.
l Hissa inte upp bilen medan någon sitter i bilen.
l Lägg inget mellan domkraften och bilen eller under domkraften när du his-
sar upp bilen.
l Hissa inte upp bilen högre än nödvändigt.
l Använd pallbockar vid behov för att kunna komma in under bilen.
l Se till att ingen är nära bilen när du sänker den till marken. Om personer
befinner sig nära bilen ska du varna dem innan du sänker bilen.
lPlacera domkraften exakt rätt i lyftpunk-
ten. ( sid. 609)
OM10576SE.book Page 606 Tuesday, April 3, 2018 11:12 AM

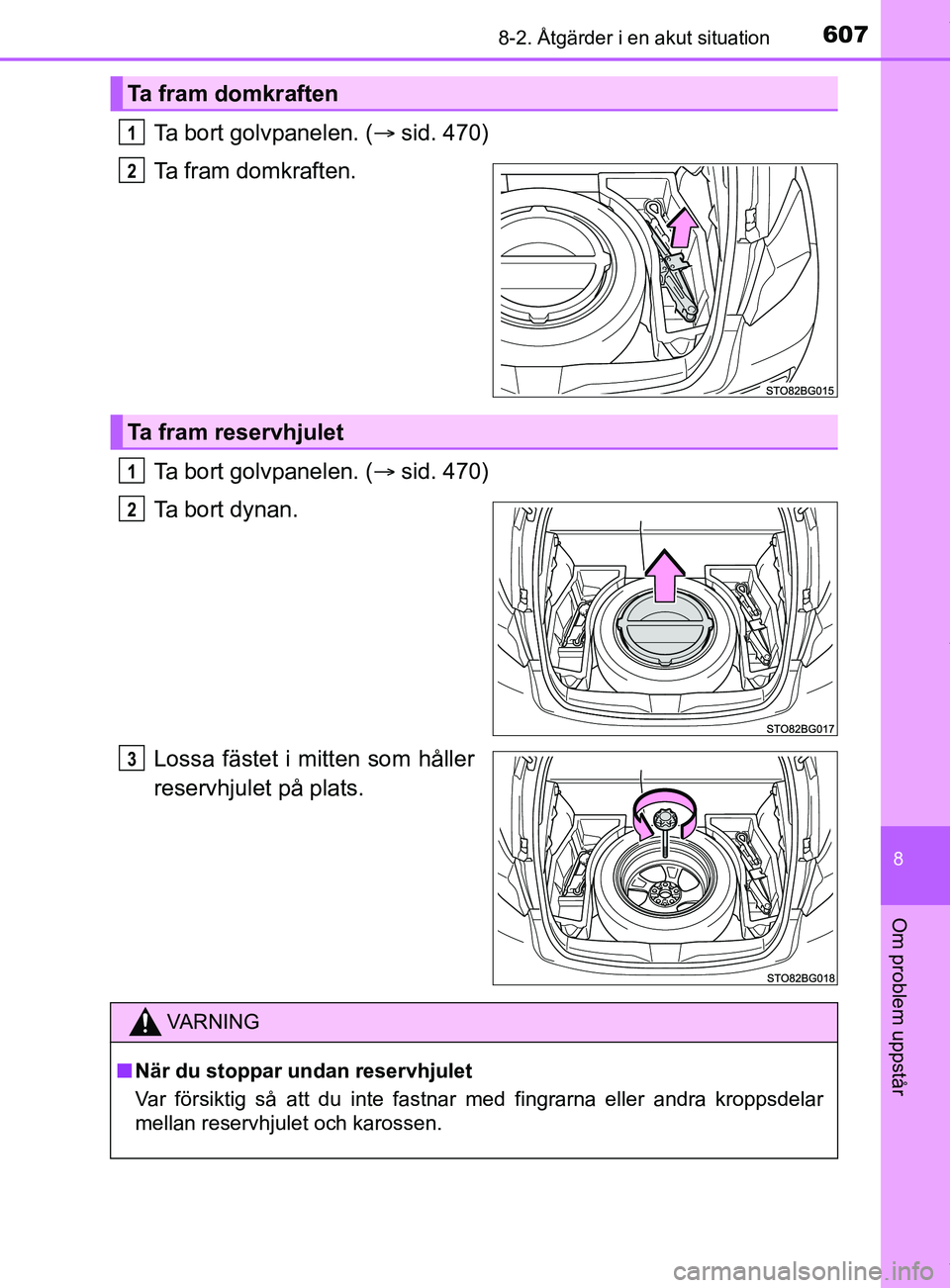

6078-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Ta bort golvpanelen. (sid. 470)
Ta fram domkraften.
Ta bort golvpanelen. ( sid. 470)
Ta bort dynan.
Lossa fästet i mitten som håller
reservhjulet på plats.
Ta fram domkraften
1
2
Ta fram reservhjulet
1
2
3
VARNING
n När du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
OM10576SE.book Page 607 Tuesday, April 3, 2018 11:12 AM

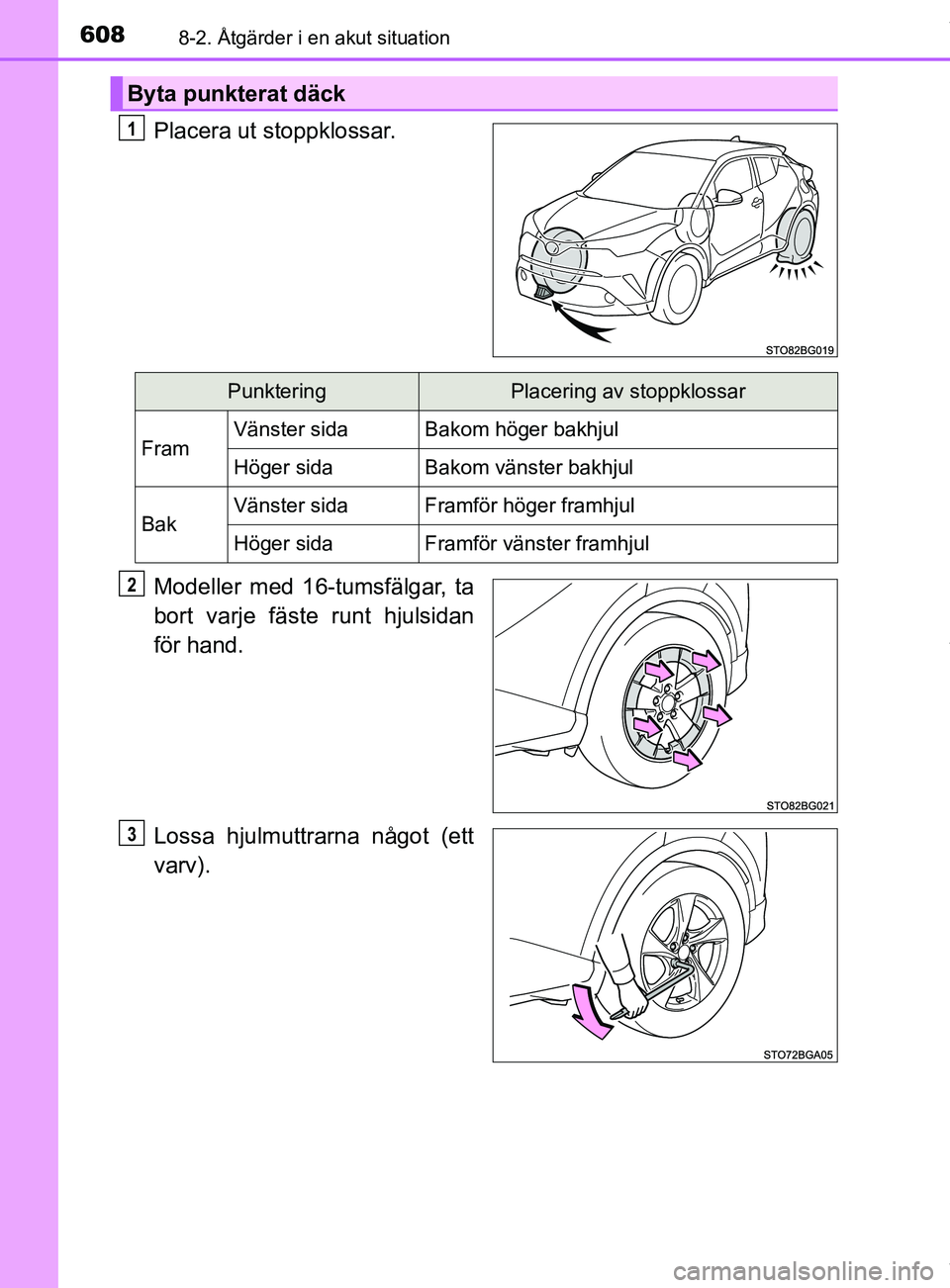

6088-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Placera ut stoppklossar.
Modeller med 16-tumsfälgar, ta
bort varje fäste runt hjulsidan
för hand.
Lossa hjulmuttrarna något (ett
varv).
Byta punkterat däck
1
PunkteringPlacering av stoppklossar
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
3
OM10576SE.book Page 608 Tuesday, April 3, 2018 11:12 AM

6098-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår

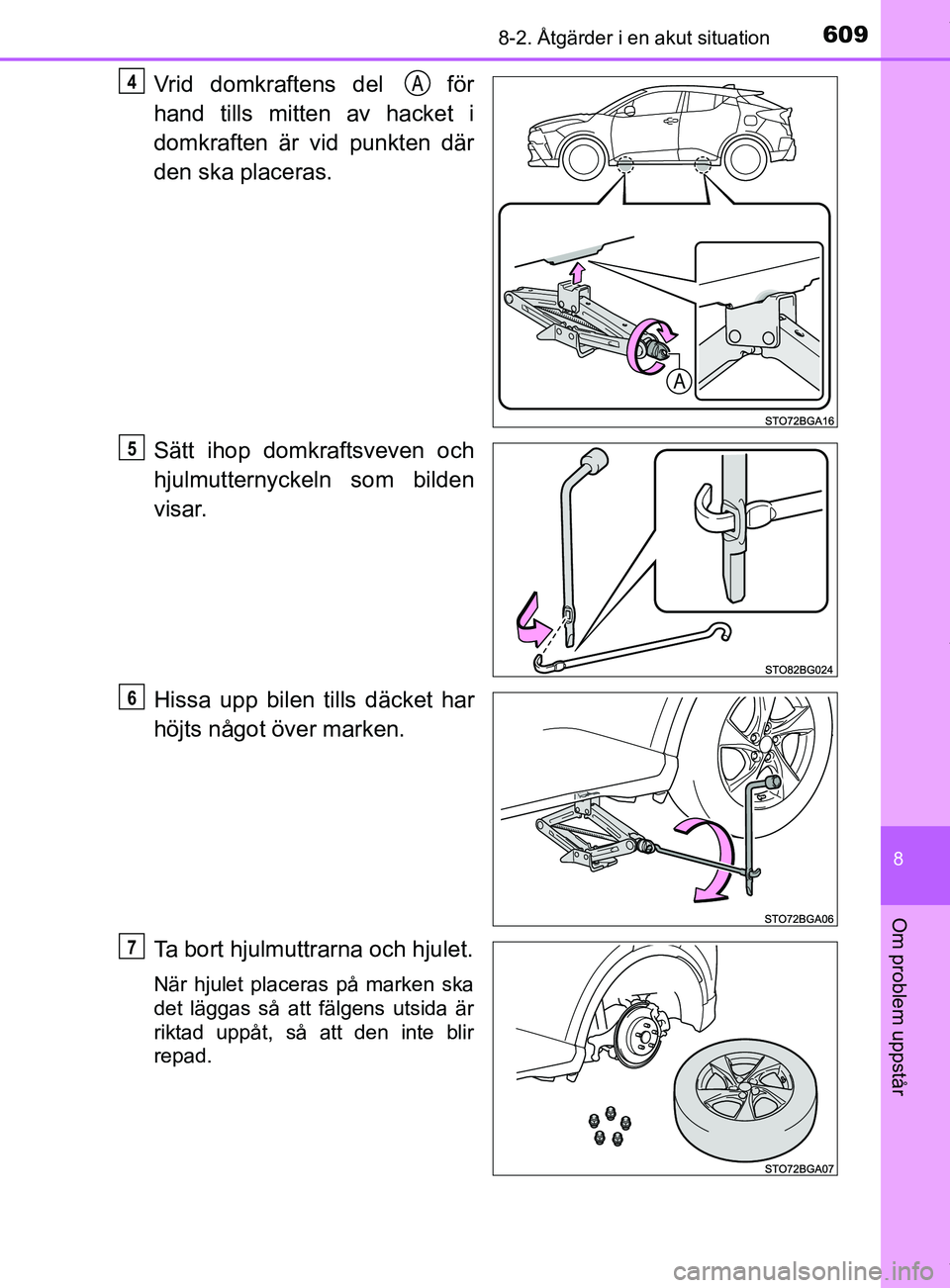

Vrid domkraftens del för
hand tills mitten av hacket i
domkraften är vid punkten där
den ska placeras.
Sätt ihop domkraftsveven och
hjulmutternyckeln som bilden
visar.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens utsida är
riktad uppåt, så att den inte blir
repad.
4
5
6
7
OM10576SE.book Page 609 Tuesday, April 3, 2018 11:12 AM

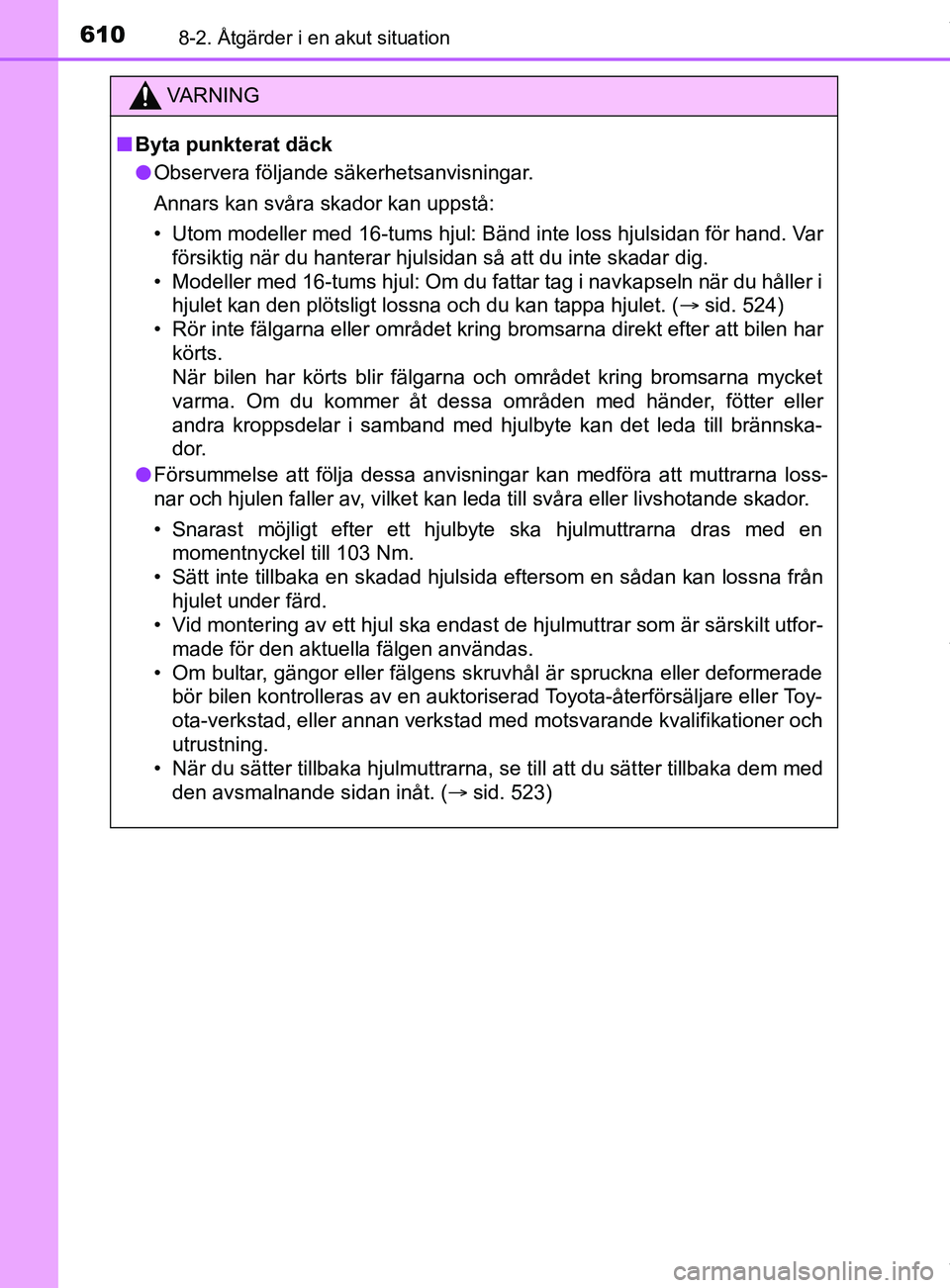

6108-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
VARNING
n Byta punkterat däck
l Observera följande säkerhetsanvisningar.
Annars kan svåra skador kan uppstå:
• Utom modeller med 16-tums hjul: Bänd inte loss hjulsidan för hand. Var
försiktig när du hanterar hjulsidan så att du inte skadar dig.
• Modeller med 16-tums hjul: Om du fattar tag i navkapseln när du håller i hjulet kan den plötsligt lossna och du kan tappa hjulet. ( sid. 524)
• Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller
andra kroppsdelar i samband med hjulbyte kan det leda till brännska-
dor.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från hjulet under färd.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen användas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deformerade bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller Toy-
ota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
• När du sätter tillbaka hjulmuttrarna, se till att du sätter tillbaka dem med den avsmalnande sidan inåt. ( sid. 523)
OM10576SE.book Page 610 Tuesday, April 3, 2018 11:12 AM
