TOYOTA C-HR 2018 Bruksanvisningar (in Swedish)

6318-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
OBSERVERA
nNär du fyller på kylar vätska i motorn/drivenheten
Fyll på kylarvätskan långsamt när hybridsystemet har svalnat tillräckligt. Om
du fyller på kylarvätska alltför snabbt i ett hybridsystem som är hett kan
hybridsystemet skadas.
n Undvik att kylsystemet skadas
Observera följande säkerhetsanvisningar:
l Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
OM10576SE.book Page 631 Tuesday, April 3, 2018 11:12 AM

6328-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE

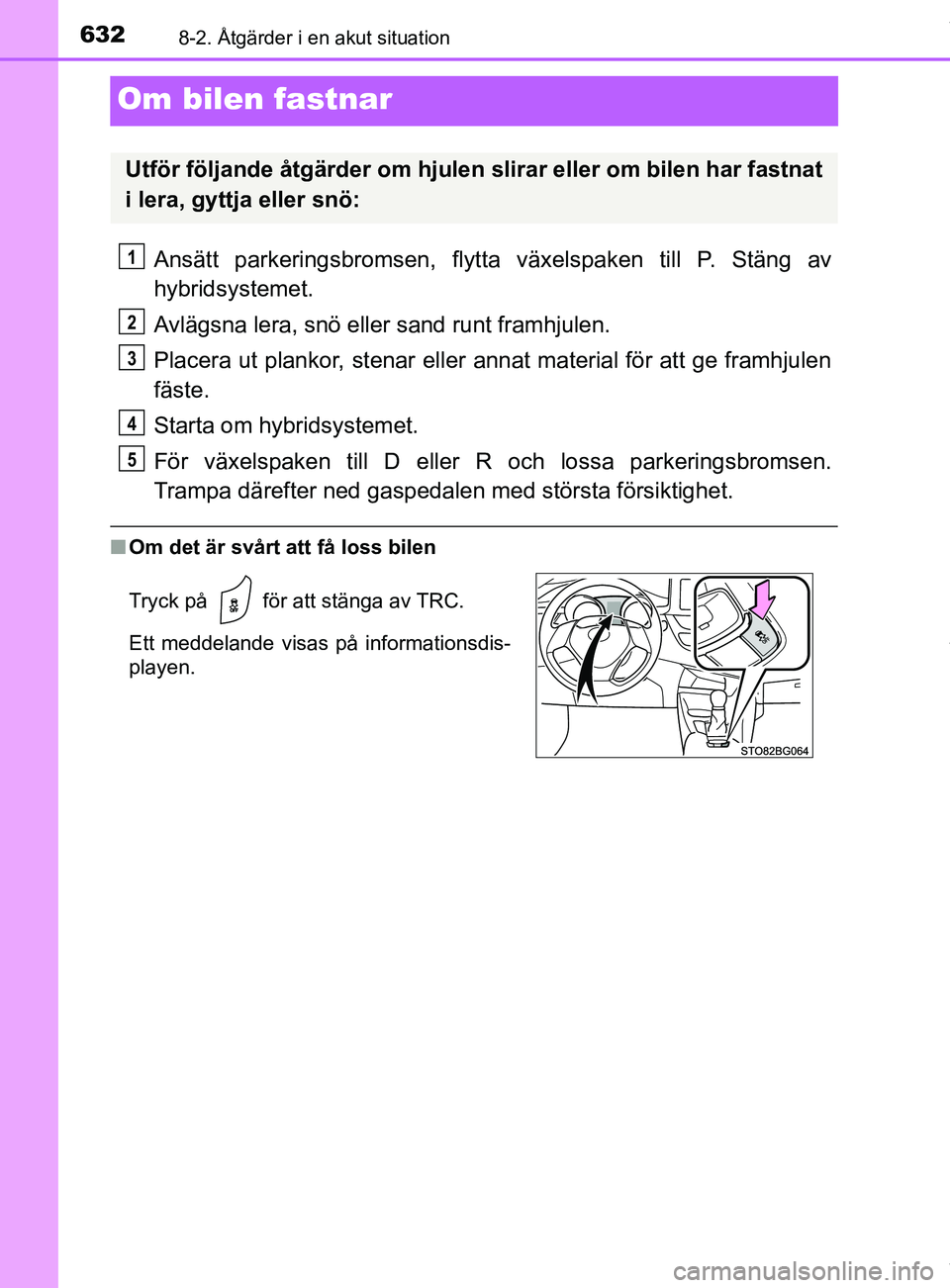

Om bilen fastnar
Ansätt parkeringsbromsen, flytta växelspaken till P. Stäng av
hybridsystemet.
Avlägsna lera, snö eller sand runt framhjulen.
Placera ut plankor, stenar eller annat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
För växelspaken till D eller R och lossa parkeringsbromsen.
Trampa därefter ned gaspedalen med största försiktighet.
n Om det är svårt att få loss bilen
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på för att stänga av TRC.
Ett meddelande visas på informationsdis-
playen.
1
2
3
4
5
OM10576SE.book Page 632 Tuesday, April 3, 2018 11:12 AM

6338-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår

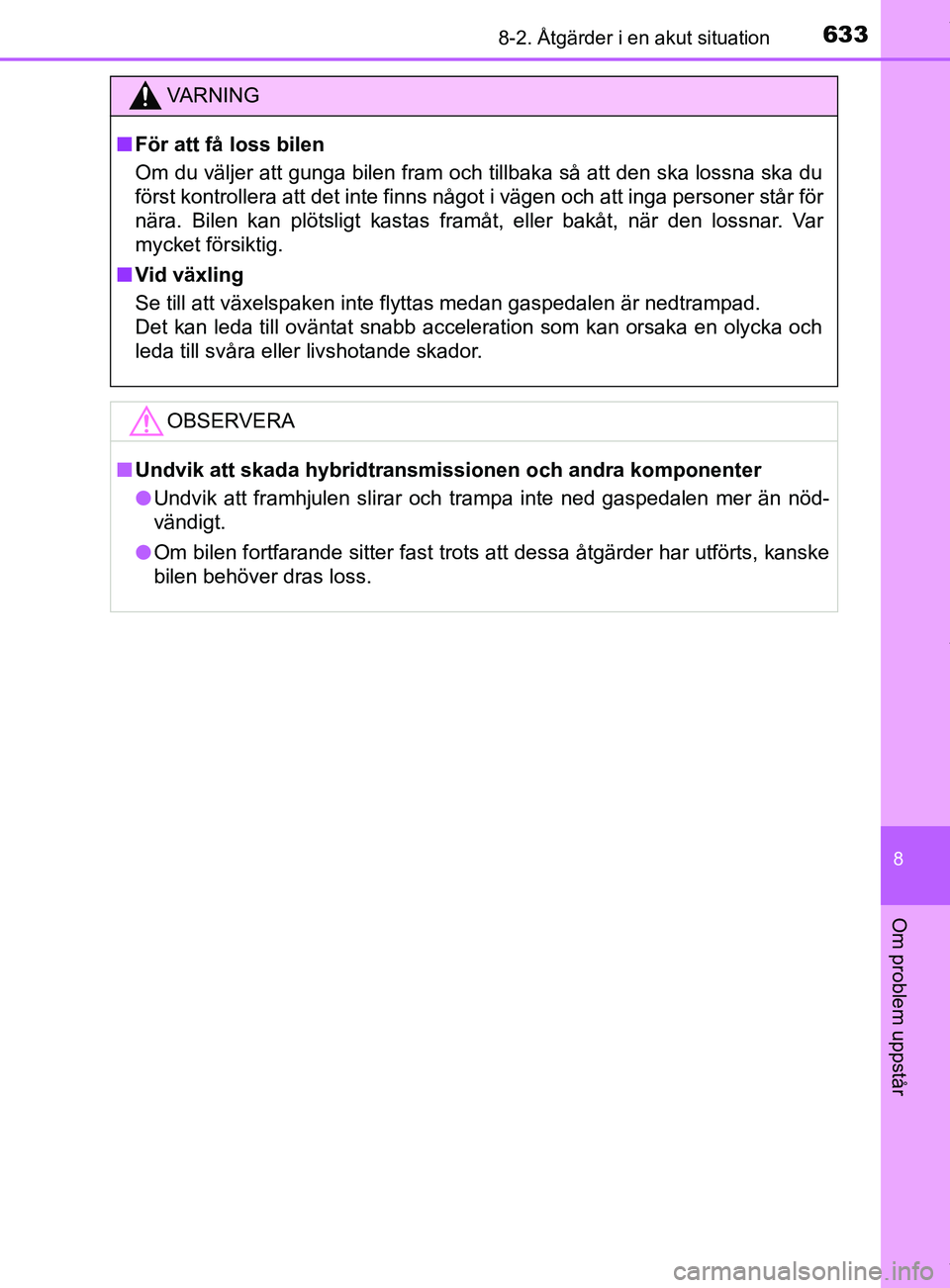

VARNING
n För att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
n Vid växling
Se till att växelspaken inte flyttas medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada hybridtransmissionen och andra komponenter
l Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
l Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver dras loss.
OM10576SE.book Page 633 Tuesday, April 3, 2018 11:12 AM

6348-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
OM10576SE.book Page 634 Tuesday, April 3, 2018 11:12 AM

635
9Bilens specifikationer
C-HR_HV_OM_Europe_OM10576SE9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 636
Bränsleinformation ............. 647
9-2. Specialanpassning Funktioner som kan specialinställas ................ 649
9-3. Nollställning Funktioner som ska återställas ........................ 659
OM10576SE.book Page 635 Tuesday, April 3, 2018 11:12 AM

6369-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE

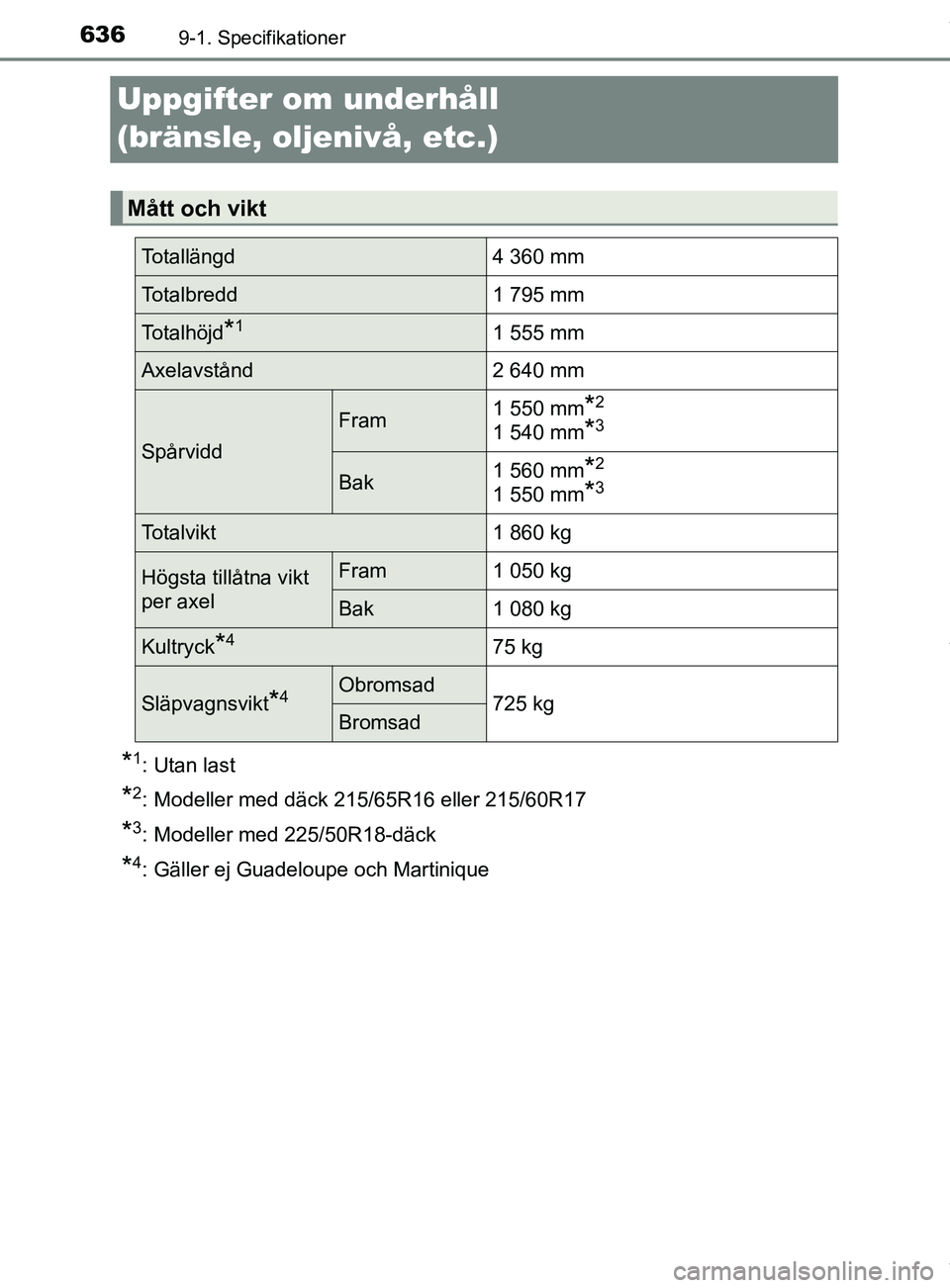

Uppgifter om underhåll
(bränsle, oljenivå, etc.)
*1: Utan last
*2: Modeller med däck 215/65R16 eller 215/60R17
*3: Modeller med 225/50R18-däck
*4: Gäller ej Guadeloupe och Martinique
Mått och vikt
Totallängd4 360 mm
Totalbredd1 795 mm
Totalhöjd*11 555 mm
Axelavstånd2 640 mm
Spårvidd
Fram1 550 mm*2
1 540 mm*3
Bak1 560 mm*2
1 550 mm*3
Totalvikt1 860 kg
Högsta tillåtna vikt
per axelFram1 050 kg
Bak1 080 kg
Kultryck*475 kg
Släpvagnsvikt*4Obromsad725 kgBromsad
OM10576SE.book Page 636 Tuesday, April 3, 2018 11:12 AM

6379-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE
9
Bilens specifikationer

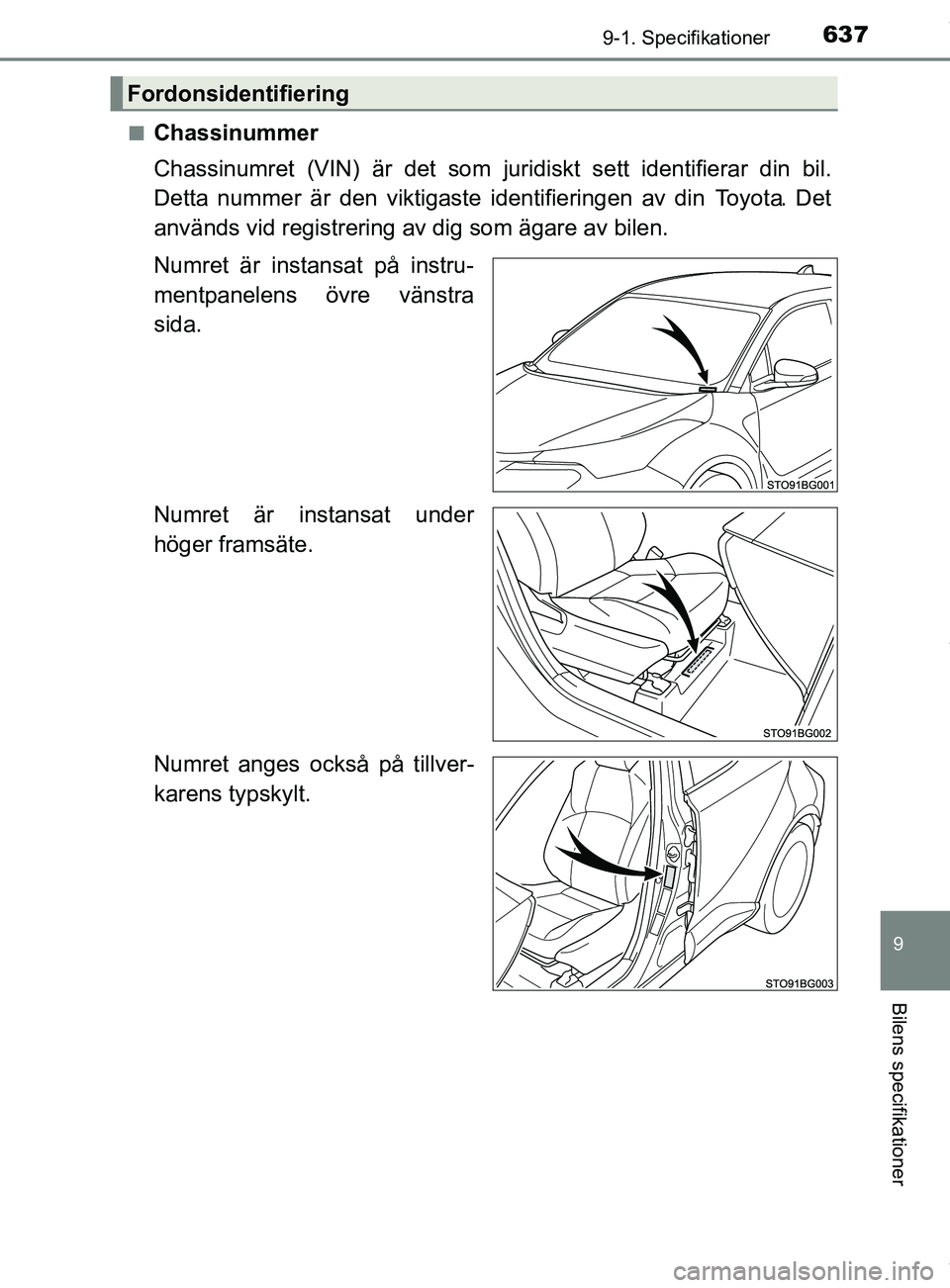

nChassinummer
Chassinumret (VIN) är det som juridiskt sett identifierar din bil.
Detta nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra
sida.
Numret är instansat under
höger framsäte.
Numret anges också på tillver-
karens typskylt.
Fordonsidentifiering
OM10576SE.book Page 637 Tuesday, April 3, 2018 11:12 AM

6389-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SEn

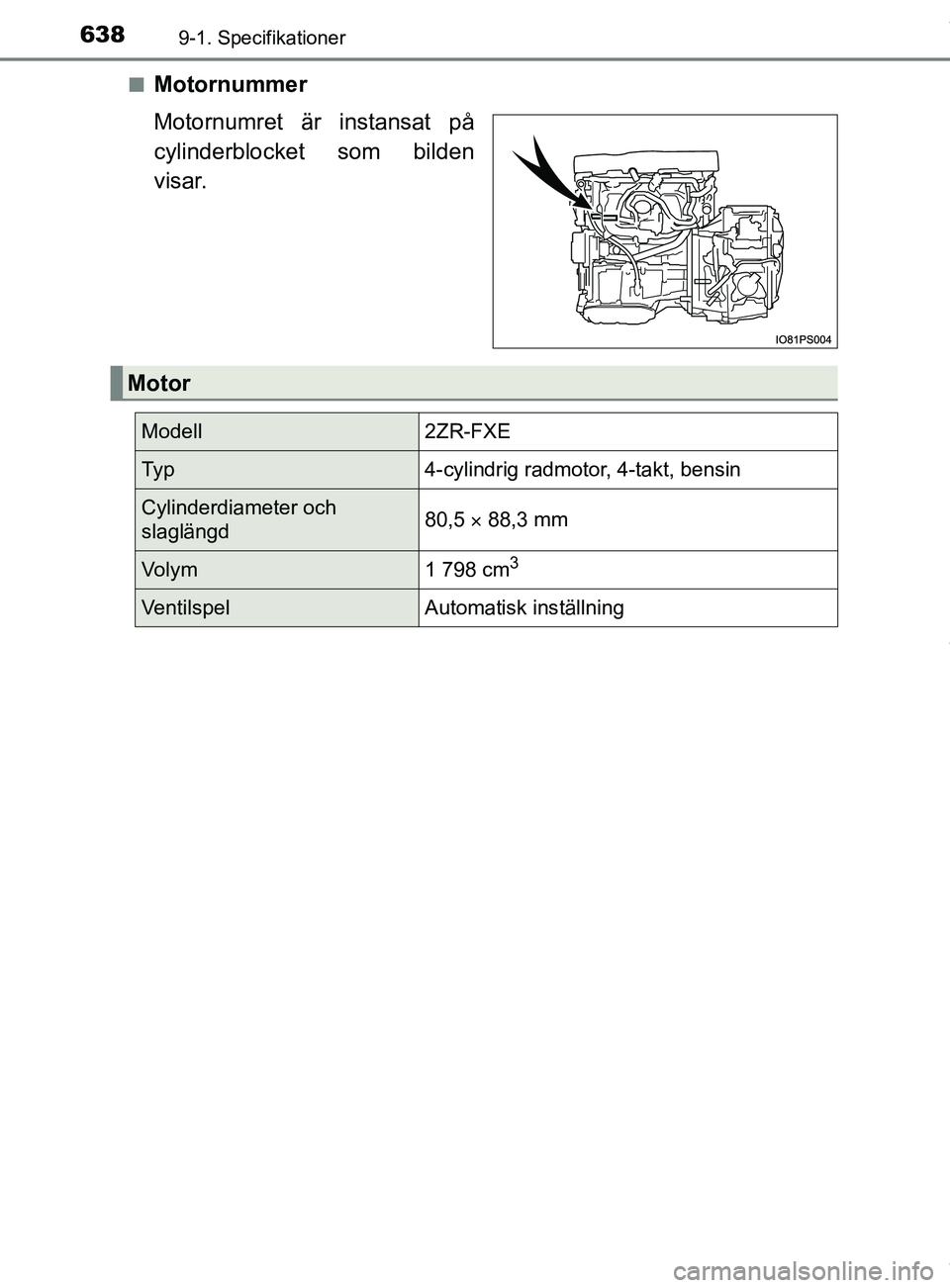

Motornummer
Motornumret är instansat på
cylinderblocket
som bilden
visar.
Motor
Modell2ZR-FXE
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5  88,3 mm
Volym1 798 cm3
VentilspelAutomatisk inställning
OM10576SE.book Page 638 Tuesday, April 3, 2018 11:12 AM

6399-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE
9
Bilens specifikationer

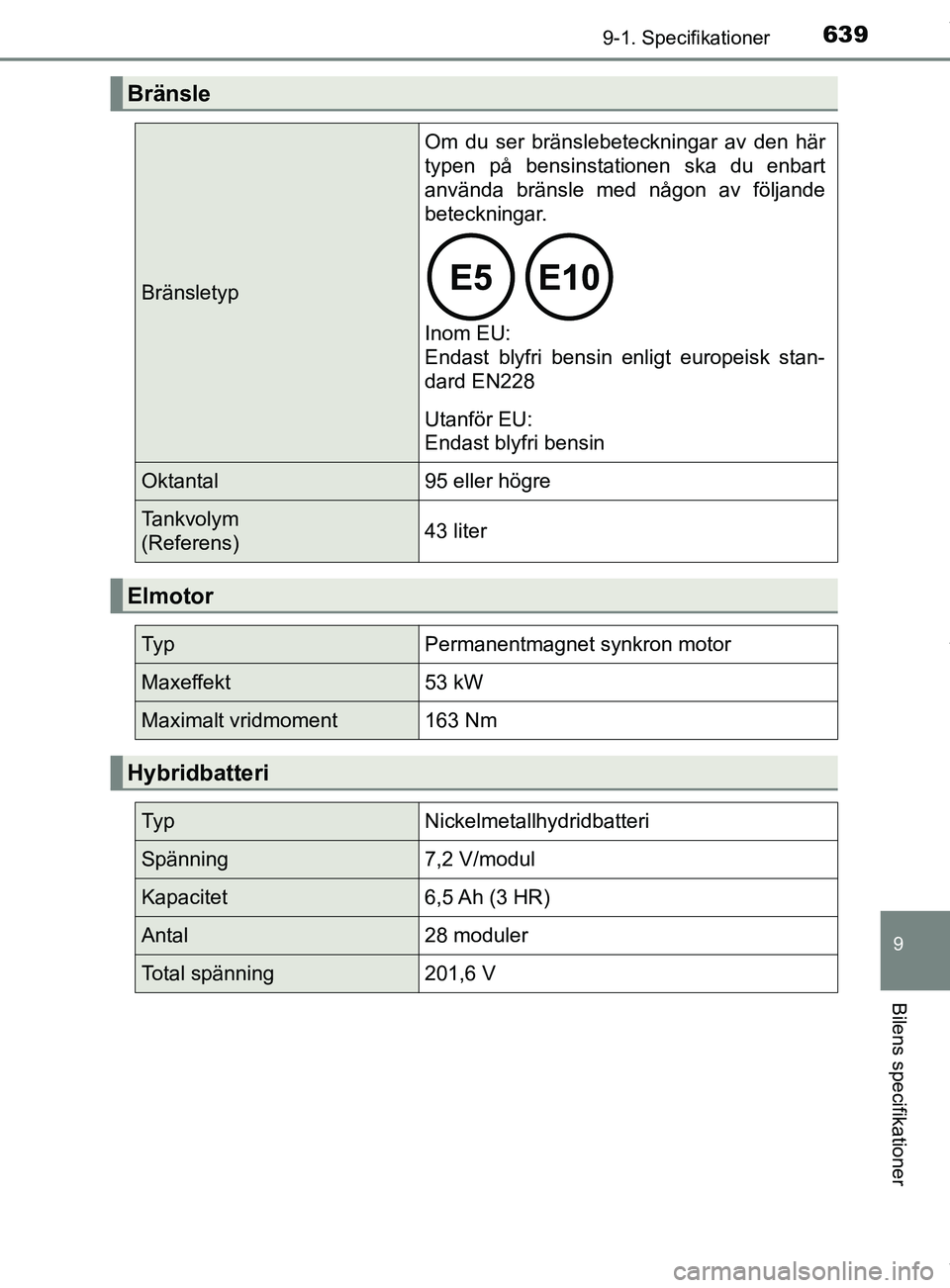

Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här
typen på bensinstationen ska du enbart
använda bränsle med någon av följande
beteckningar.
Inom EU:
Endast blyfri bensin enligt europeisk stan-
dard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)43 liter
Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt53 kW
Maximalt vridmoment163 Nm
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3 HR)
Antal28 moduler
Total spänning201,6 V
OM10576SE.book Page 639 Tuesday, April 3, 2018 11:12 AM

6409-1. Specifikationer
C-HR_HV_OM_Europe_OM10576SE
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på mätstickan.
n
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Motor
Oil”. Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-C onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 som ger god
bränsleekonomi och goda star-
tegenskaper i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar mo-
torolja med viskositet SAE
0W-20 eller 5W-30.

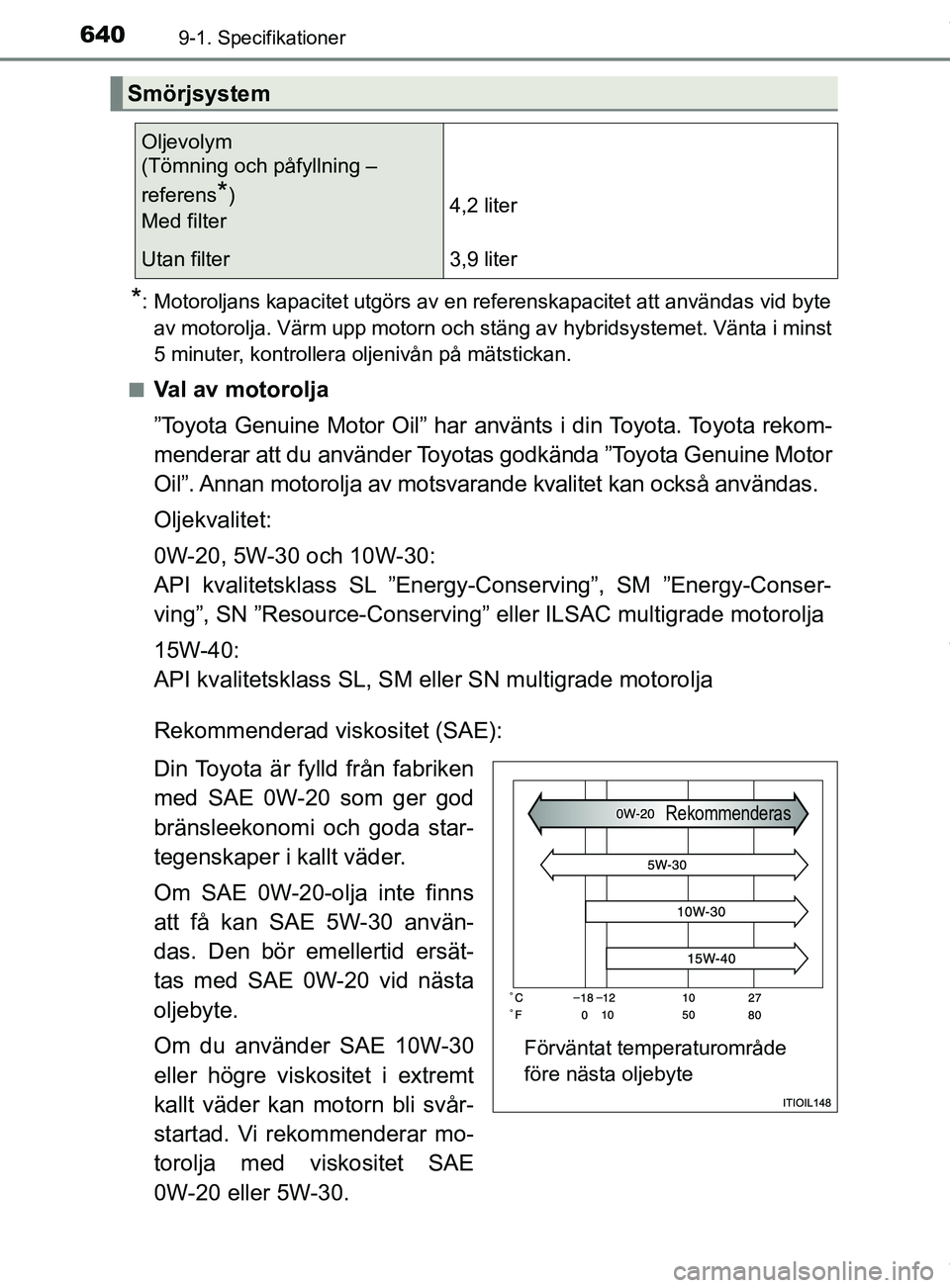

Smörjsystem
Oljevolym
(Tömning och påfyllning –
referens
*)
Med filter 4,2 liter
Utan filter
3,9 liter
Förväntat temperaturområde
före nästa oljebyte
Rekommenderas
OM10576SE.book Page 640 Tuesday, April 3, 2018 11:12 AM
