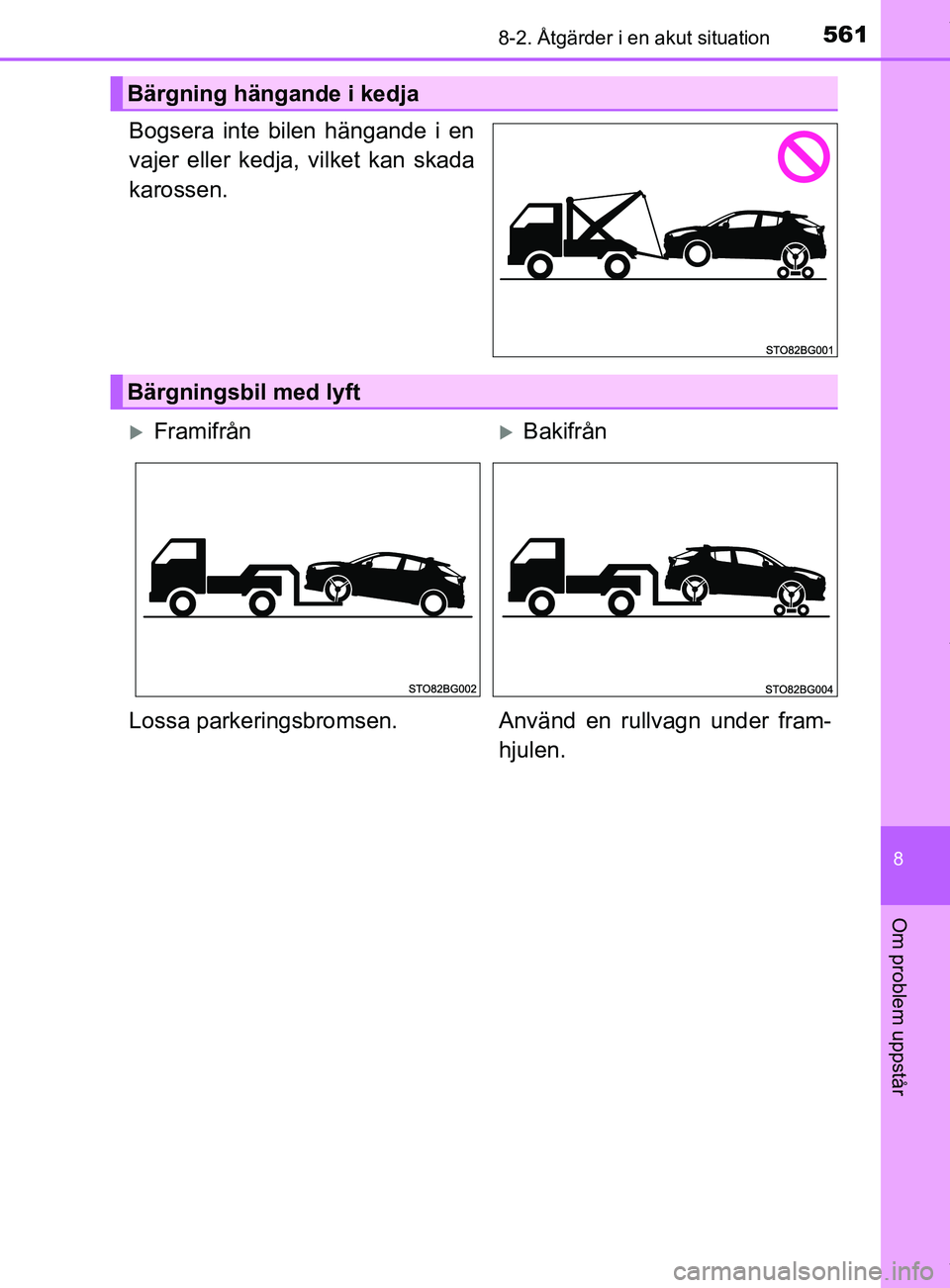

5618-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Bogsera inte bilen hängande i en
vajer eller kedja, vilket kan skada
karossen.
Bärgning hängande i kedja
Bärgningsbil med lyft
FramifrånBakifrån
Lossa parkeringsbromsen. Använd en rullvagn under fram- hjulen.
OM10576SE.book Page 561 Tuesday, April 3, 2018 11:12 AM

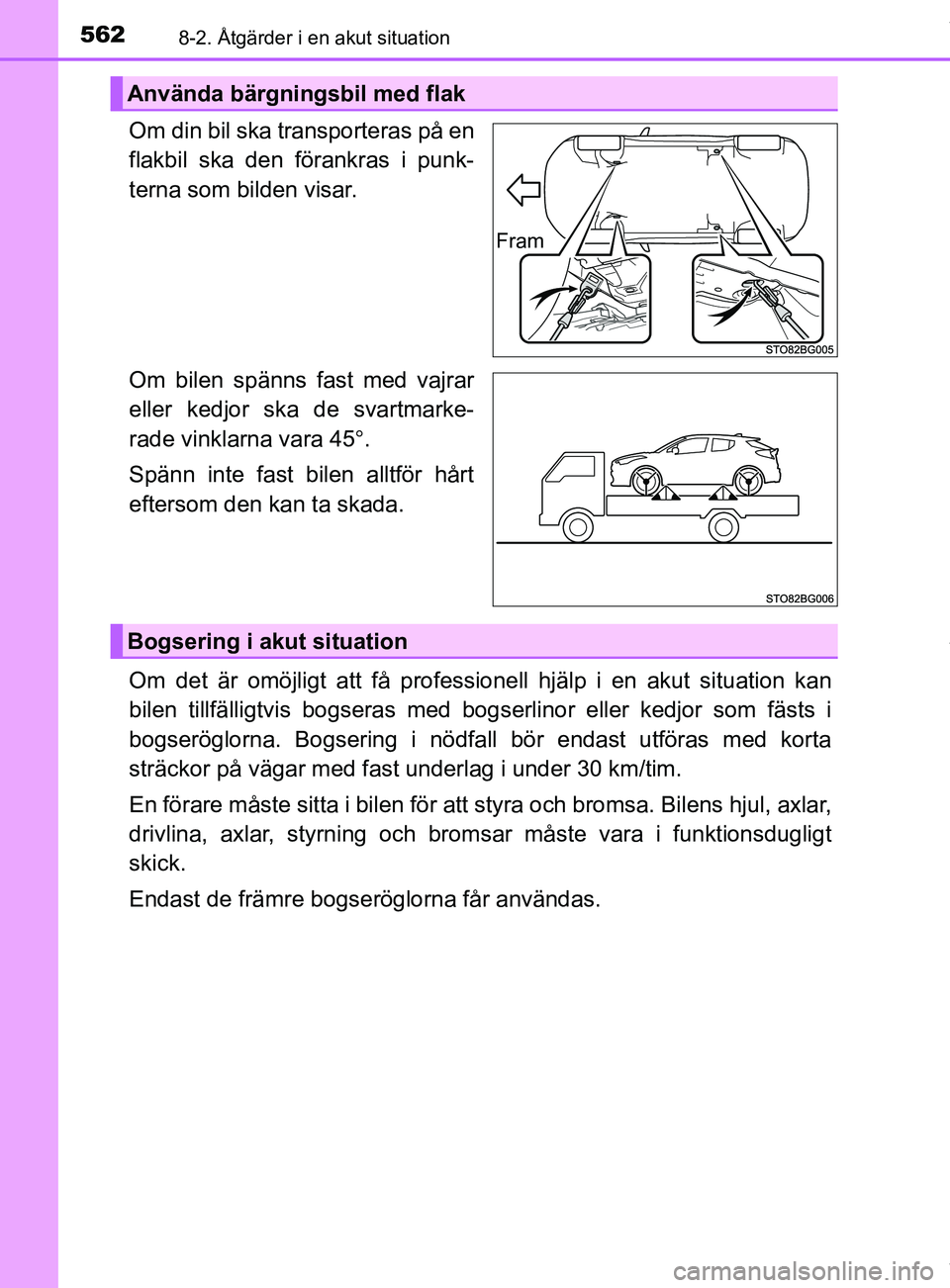

5628-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Om din bil ska transporteras på en
flakbil ska den förankras i punk-
terna som bilden visar.
Om bilen spänns fast med vajrar
eller kedjor ska de svartmarke-
rade vinklarna vara 45.
Spänn inte fast bilen alltför hårt
eftersom den kan ta skada.
Om det är omöjligt att få professionell hjälp i en akut situation kan
bilen tillfälligtvis bogser as med bogserlinor eller kedjor so m fästs i
bogseröglorna. Bogsering i nödfall bör endast utföras med korta
sträckor på vägar med fast underlag i under 30 km/tim.
En förare måste sitta i bilen för att styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och bromsar måste vara i funktionsdugligt
skick.
Endast de främre bogseröglorna får användas.
Använda bärgningsbil med flak
Fram
Bogsering i akut situation
OM10576SE.book Page 562 Tuesday, April 3, 2018 11:12 AM

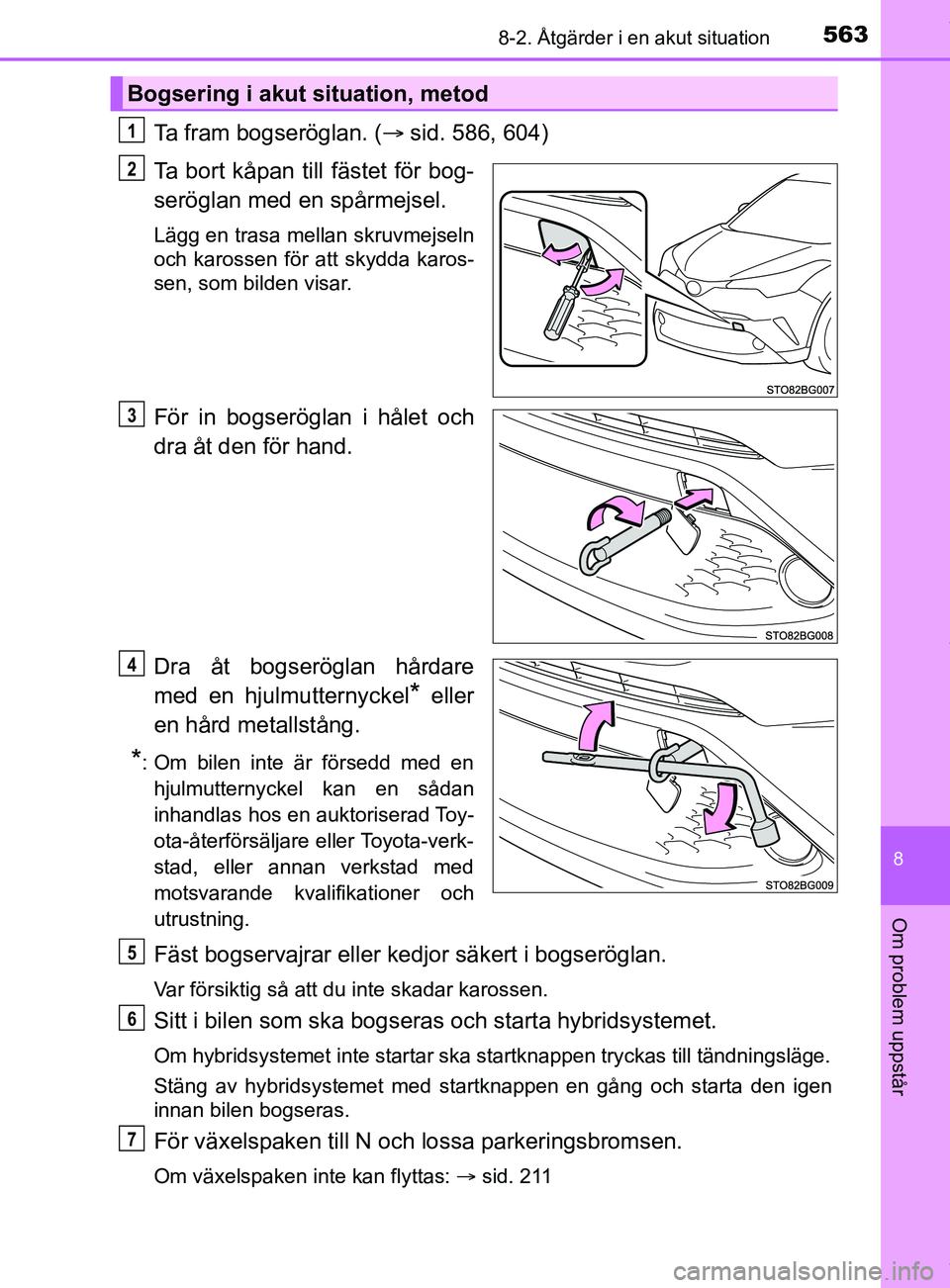

5638-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
Ta fram bogseröglan. (sid. 586, 604)
Ta bort kåpan till fästet för bog-
seröglan med en spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karos-
sen, som bilden visar.
För in bogseröglan i hålet och
dra åt den för hand.
Dra åt bogseröglan hårdare
med en hjulmutternyckel
* eller
en hård metallstång.
*: Om bilen inte är försedd med en hjulmutternyckel kan en sådan
inhandlas hos en auktoriserad Toy-
ota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Fäst bogservajrar eller kedjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Sitt i bilen som ska bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startknappen tryckas till tändningsläge.
Stäng av hybridsystemet med startknappen en gång och starta den igen
innan bilen bogseras.
För växelspaken till N och lossa parkeringsbromsen.
Om växelspaken inte kan flyttas:  sid. 211
Bogsering i akut situation, metod
1
2
3
4
5
6
7
OM10576SE.book Page 563 Tuesday, April 3, 2018 11:12 AM

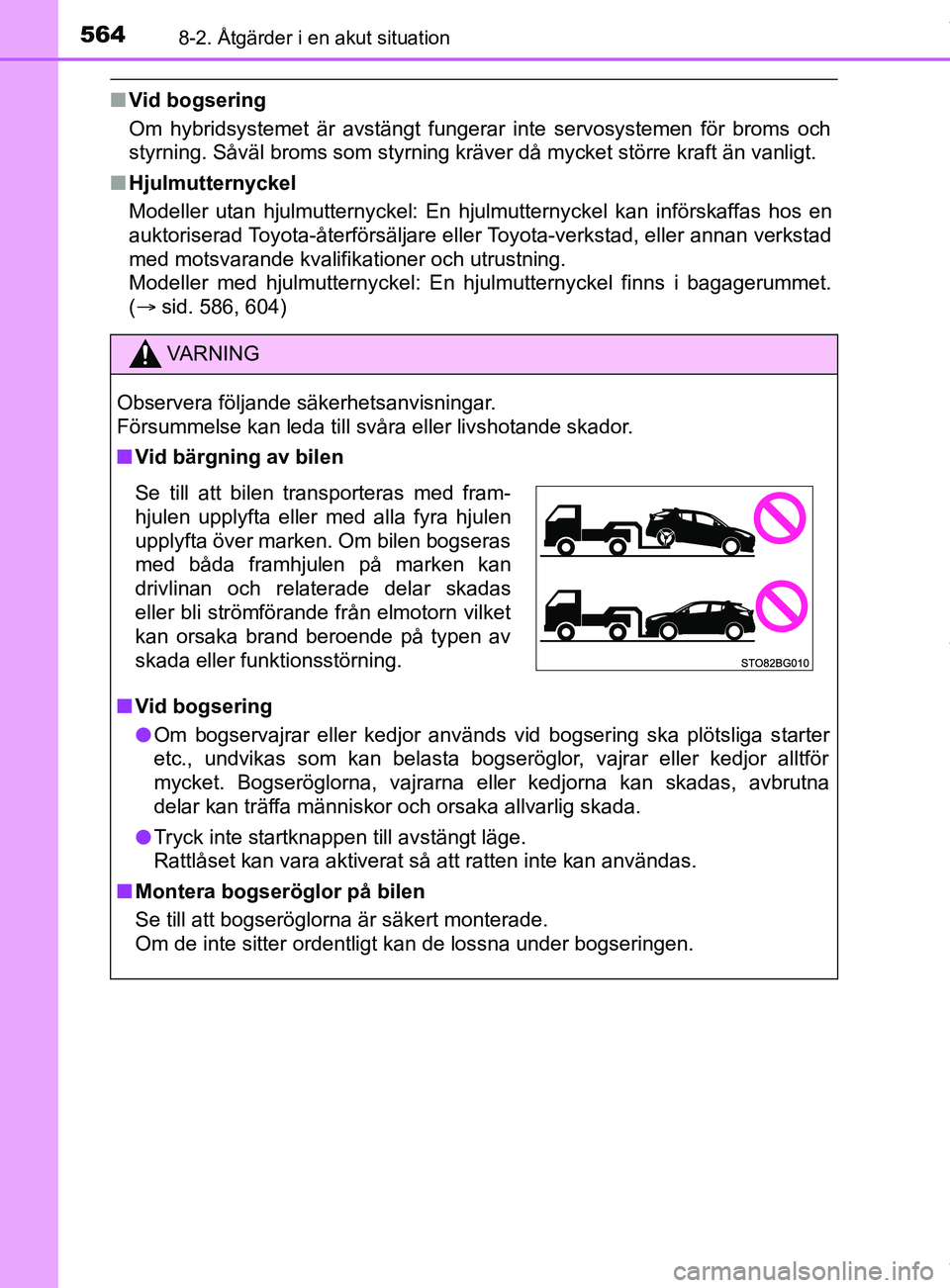

5648-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
nVid bogsering
Om hybridsystemet är avstängt fungerar inte servosystemen för broms och
styrning. Såväl broms som styrning kräver då mycket större kraft än vanligt.
n Hjulmutternyckel
Modeller utan hjulmutternyckel: En hjulmutternyckel kan införskaffas hos en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
Modeller med hjulmutternyckel: En hjulmutternyckel finns i bagagerummet.
( sid. 586, 604)
VARNING
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
n Vid bärgning av bilen
n Vid bogsering
l Om bogservajrar eller kedjor används vid bogsering ska plötsliga starter
etc., undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför
mycket. Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna
delar kan träffa människor och orsaka allvarlig skada.
l Tryck inte startknappen till avstängt läge.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
n Montera bogseröglor på bilen
Se till att bogseröglorna är säkert monterade.
Om de inte sitter ordentligt kan de lossna under bogseringen.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med båda framhjulen på marken kan
drivlinan och relaterade delar skadas
eller bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
OM10576SE.book Page 564 Tuesday, April 3, 2018 11:12 AM

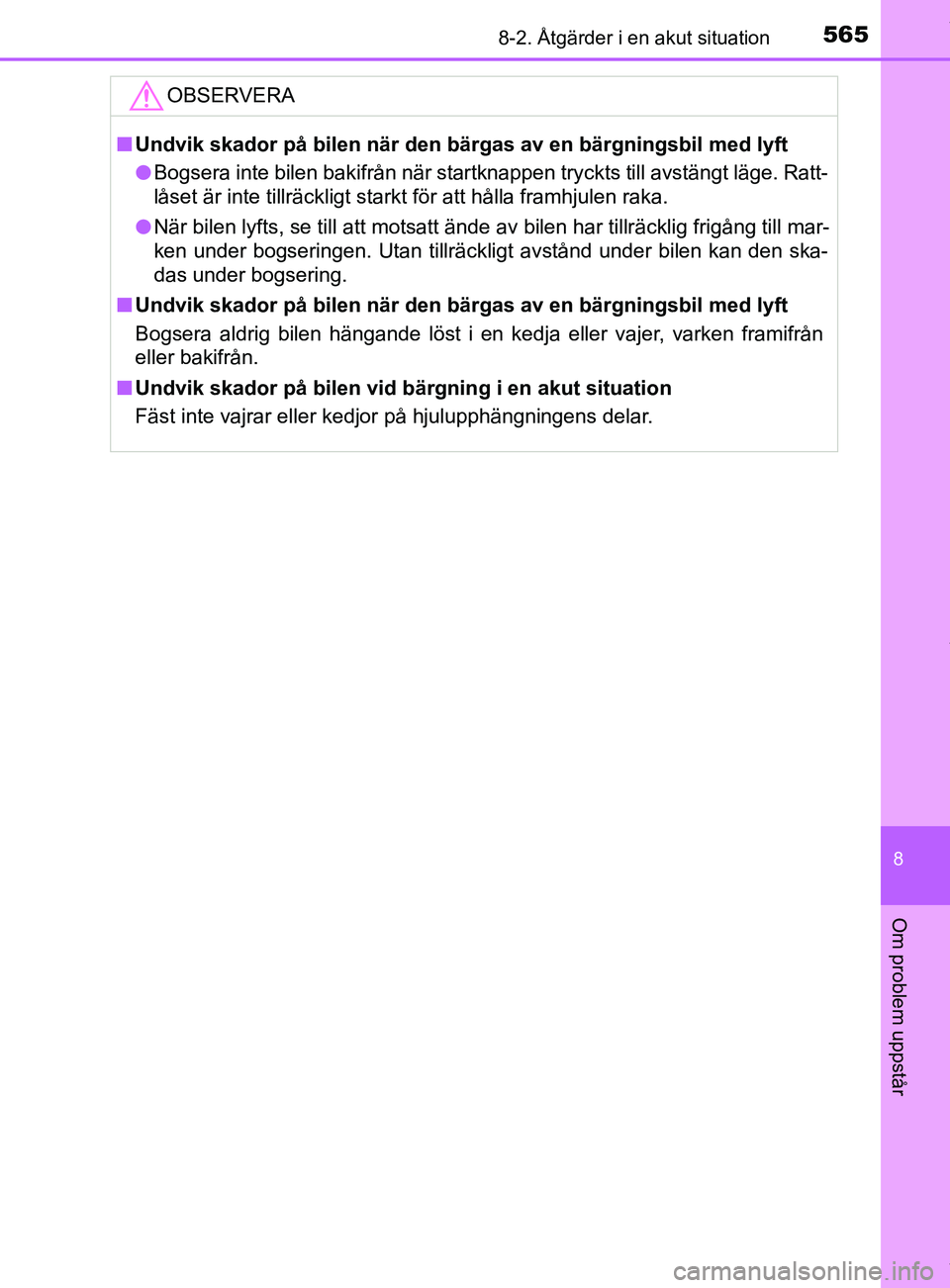

5658-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
OBSERVERA
nUndvik skador på bilen när den bärgas av en bärgningsbil med lyft
l Bogsera inte bilen bakifrån när startknappen tryckts till avstängt läge. Ratt-
låset är inte tillräckligt starkt för att hålla framhjule\
n raka.
l När bilen lyfts, se till att motsatt ände av bilen har tillräcklig frigång till mar-
ken under bogseringen. Utan tillräckligt avstånd under bilen kan den ska-
das under bogsering.
n Undvik skador på bilen när den bärgas av en bärgningsbil med lyft
Bogsera aldrig bilen hängande löst i en kedja eller vajer, varken framifrån
eller bakifrån.
n Undvik skador på bilen vid bärgning i en akut situation
Fäst inte vajrar eller kedjor på hjulupphängningens delar.
OM10576SE.book Page 565 Tuesday, April 3, 2018 11:12 AM

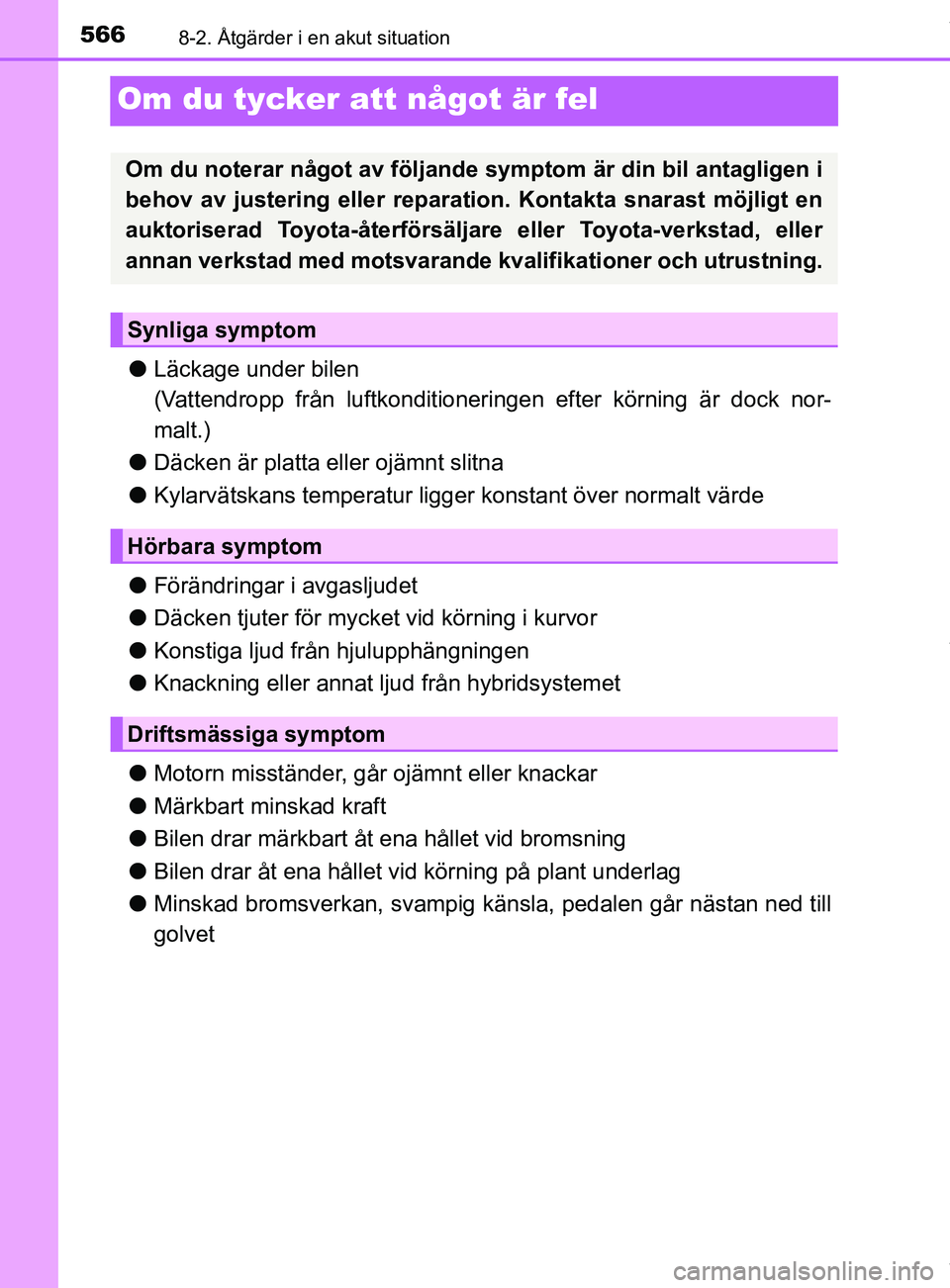

5668-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Om du tycker att något är fel
lLäckage under bilen
(Vattendropp från luftkonditioneringen efter körning är dock nor-
malt.)
l Däcken är platta eller ojämnt slitna
l Kylarvätskans temperatur ligger konstant över normalt värde
l Förändringar i avgasljudet
l Däcken tjuter för mycket vid körning i kurvor
l Konstiga ljud från hjulupphängningen
l Knackning eller annat lju d från hybridsystemet
l Motorn misständer, går ojämnt eller knackar
l Märkbart minskad kraft
l Bilen drar märkbart åt ena hållet vid bromsning
l Bilen drar åt ena hållet vid körning på plant underlag
l Minskad bromsverkan, svampig känsla, pedalen går nästan ned till
golvet
Om du noterar något av följande symptom är din bil antagligen i
behov av justering eller reparation. Kontakta snarast möjligt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Synliga symptom
Hörbara symptom
Driftsmässiga symptom
OM10576SE.book Page 566 Tuesday, April 3, 2018 11:12 AM

5678-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår

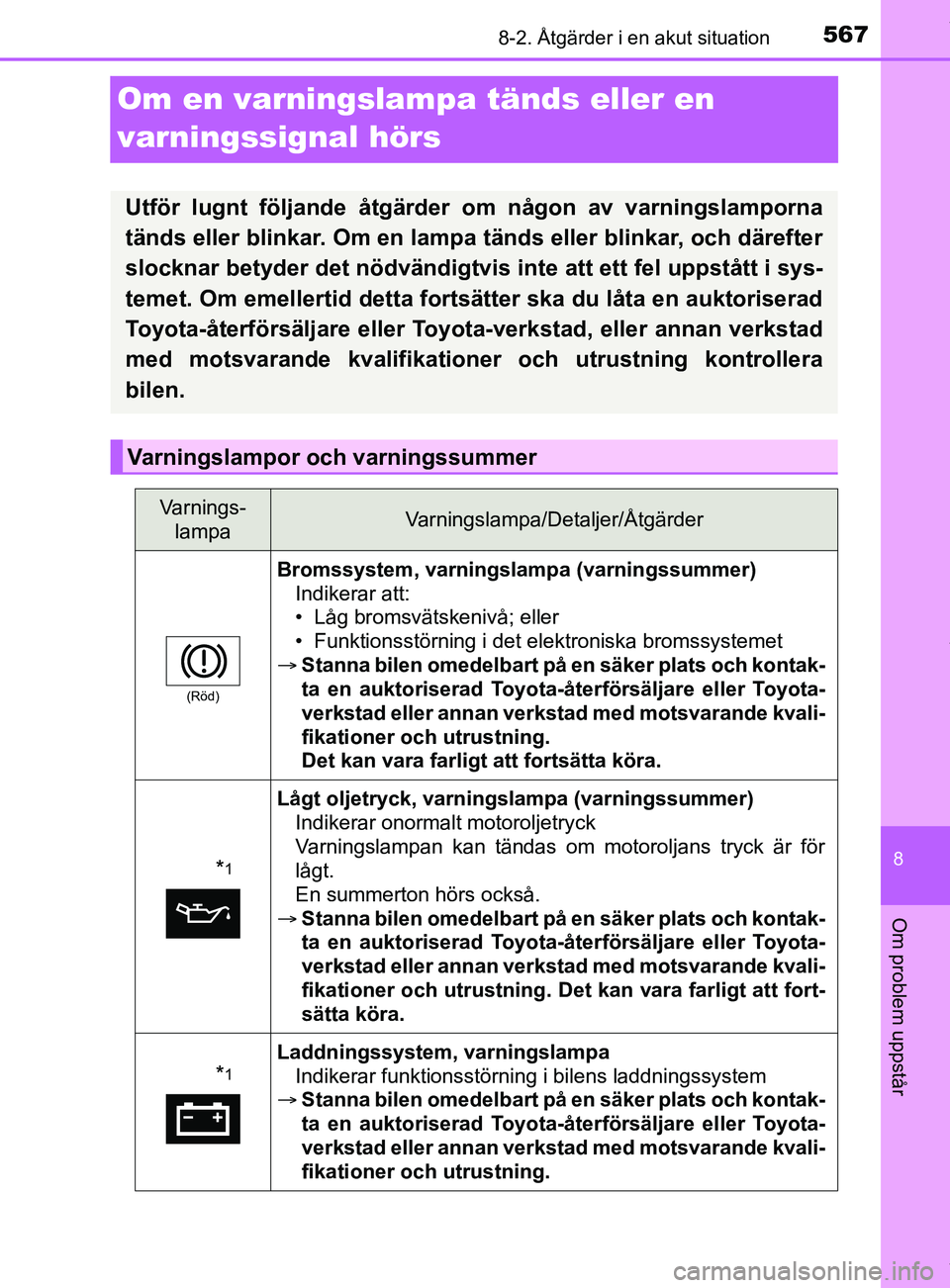

Om en varningslampa tänds eller en
varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna
tänds eller blinkar. Om en lampa tänds eller blinkar, och därefter
slocknar betyder det nödvändigtvis inte att ett fel uppstått i sys-
temet. Om emellertid detta fortsätter ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera
bilen.
Varningslampor och varningssummer
Varnings- lampaVarningslampa/Detaljer/Åtgärder
(Röd)
Bromssystem, varningslampa (varningssummer) Indikerar att:
• Låg bromsvätskenivå; eller
• Funktionsstörning i det elektroniska bromssystemet
 Stanna bilen omedelbart på en säker plats och kontak-
ta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
Det kan vara farligt att fortsätta köra.
*1
Lågt oljetryck, varnings lampa (varningssummer)
Indikerar onormalt motoroljetryck
Varningslampan kan tändas om motoroljans tryck är för
lågt.
En summerton hörs också.
 Stanna bilen omedelbart på en säker plats och kontak-
ta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning. Det kan vara farligt att fort-
sätta köra.
*1Laddningssystem, varningslampa Indikerar funktionsstörning i bilens laddningssystem
 Stanna bilen omedelbart på en säker plats och kontak-
ta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
OM10576SE.book Page 567 Tuesday, April 3, 2018 11:12 AM

5688-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
Indikeringslampa för funktionsstörning (varningssum-
mer)
Indikerar funktionsstörning i:
• Hybridsystemet;
• Det elektroniska motorstyrningssystemet; eller
• Det elektroniska gasspjället.
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer kontrollera bilen.
Krockkuddesystem, varningslampa
Indikerar funktionsstörning i:
• Krockkuddesystemet; eller
• Bältessträckarsystemet.
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer reparera bilen omedelbart.
ABS, varningslampa
Indikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromsassistanssystemet.
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer reparera bilen omedelbart.
(Röd/gul)
Elektriskt servostyrning ssystem, varningslampa (var-
ningssummer)
Indikerar funktionsstörning i den elektriska servostyr-
ningen (EPS)
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer reparera bilen omedelbart.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM10576SE.book Page 568 Tuesday, April 3, 2018 11:12 AM

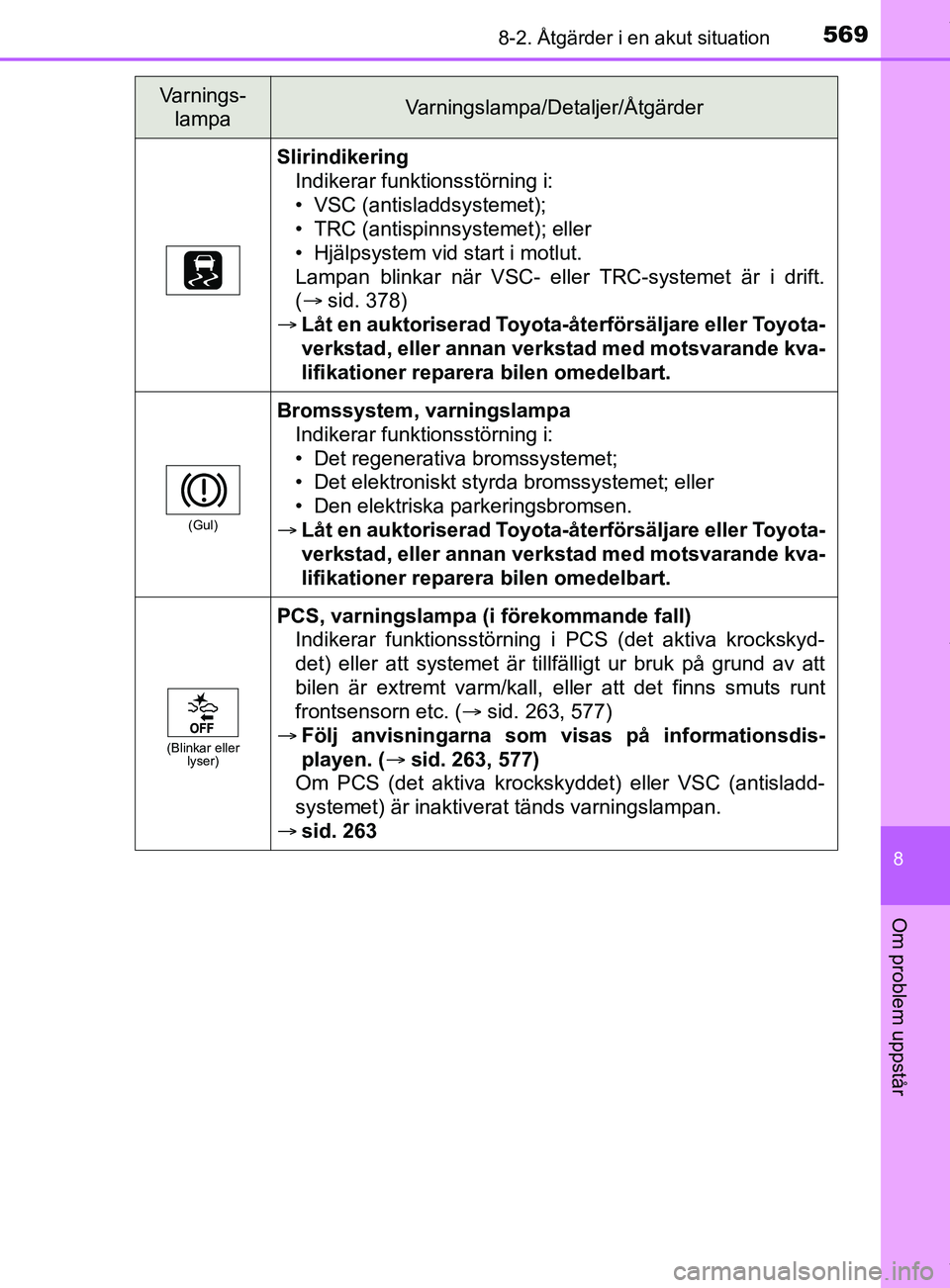

5698-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
8
Om problem uppstår
SlirindikeringIndikerar funktionsstörning i:
• VSC (antisladdsystemet);
• TRC (antispinnsystemet); eller
• Hjälpsystem vid start i motlut.
Lampan blinkar när VSC- eller TRC-systemet är i drift.
( sid. 378)
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer reparera bilen omedelbart.
(Gul)
Bromssystem, varningslampa
Indikerar funktionsstörning i:
• Det regenerativa bromssystemet;
• Det elektroniskt styrda bromssystemet; eller
• Den elektriska parkeringsbromsen.
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer reparera bilen omedelbart.
(Blinkar eller
lyser)
PCS, varningslampa (i förekommande fall)
Indikerar funktionsstörning i PCS (det aktiva krockskyd-
det) eller att systemet är tillfälligt ur bruk på grund av att
bilen är extremt varm/kall, eller att det finns smuts runt
frontsensorn etc. ( sid. 263, 577)
 Följ anvisningarna som vi sas på informationsdis-
playen. ( sid. 263, 577)
Om PCS (det aktiva krockskyddet) eller VSC (antisladd-
systemet) är inaktiverat tänds varningslampan.
 sid. 263
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM10576SE.book Page 569 Tuesday, April 3, 2018 11:12 AM

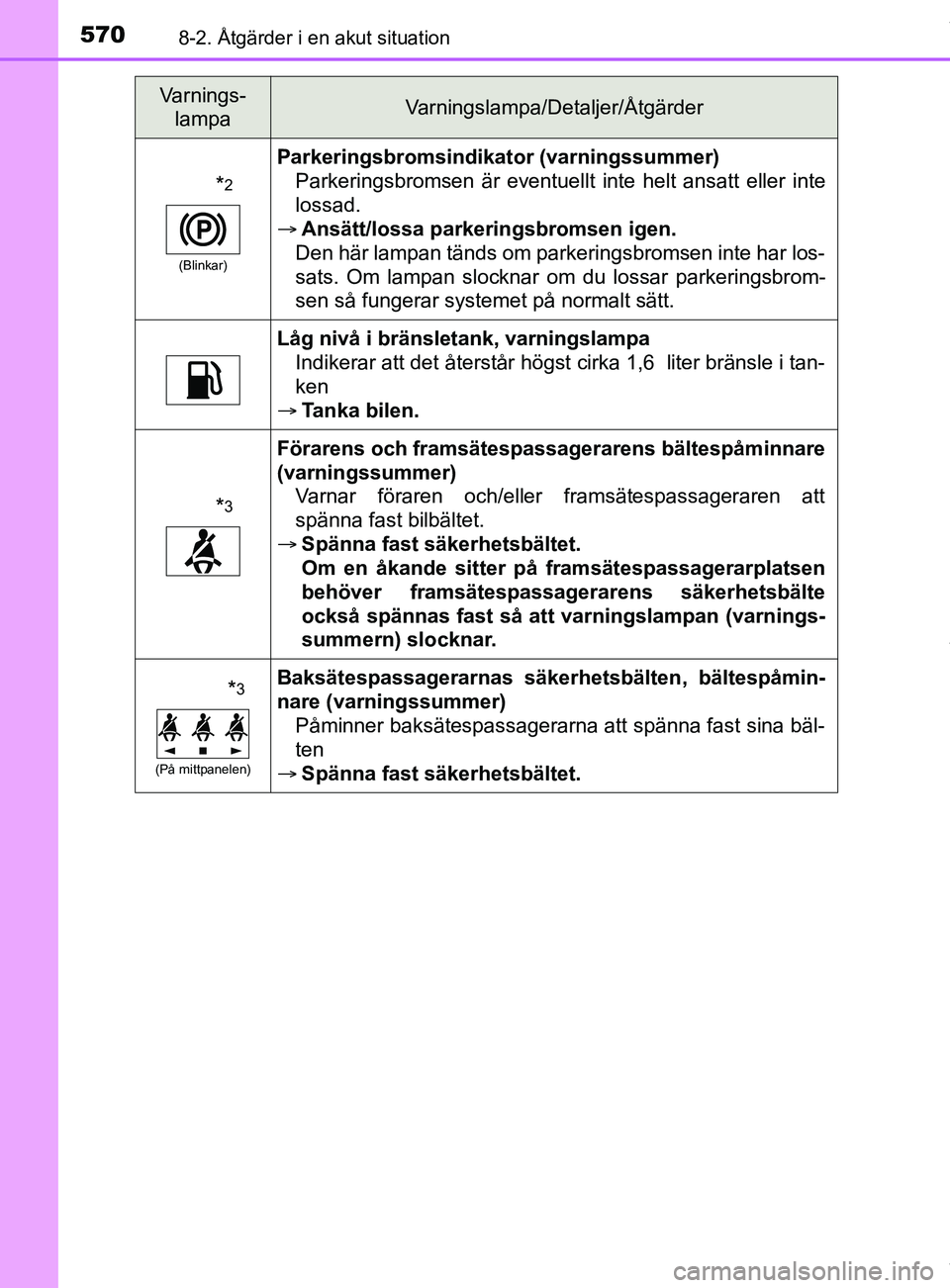

5708-2. Åtgärder i en akut situation
C-HR_HV_OM_Europe_OM10576SE
*2
(Blinkar)
Parkeringsbromsindikator (varningssummer)
Parkeringsbromsen är eventuellt inte helt ansatt eller inte
lossad.
 Ansätt/lossa parkeringsbromsen igen.
Den här lampan tänds om parkeringsbromsen inte har los-
sats. Om lampan slocknar om du lossar parkeringsbrom-
sen så fungerar systemet på normalt sätt.
Låg nivå i bränsletank, varningslampa Indikerar att det återstår högst cirka 1,6 liter bränsle i tan-
ken
 Tanka bilen.
*3
Förarens och framsätespassagerarens bältespåminnare
(varningssummer)
Varnar föraren och/eller framsätespassageraren att
spänna fast bilbältet.
 Spänna fast säkerhetsbältet.
Om en åkande sitter på framsätespassagerarplatsen
behöver framsätespassager arens säkerhetsbälte
också spännas fast så att va rningslampan (varnings-
summern) slocknar.
*3
(På mittpanelen)
Baksätespassagerarnas säkerhetsbälten, bältespåmin-
nare (varningssummer)
Påminner baksätespassagerarna att spänna fast sina bäl-
ten
 Spänna fast säkerhetsbältet.
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
OM10576SE.book Page 570 Tuesday, April 3, 2018 11:12 AM
