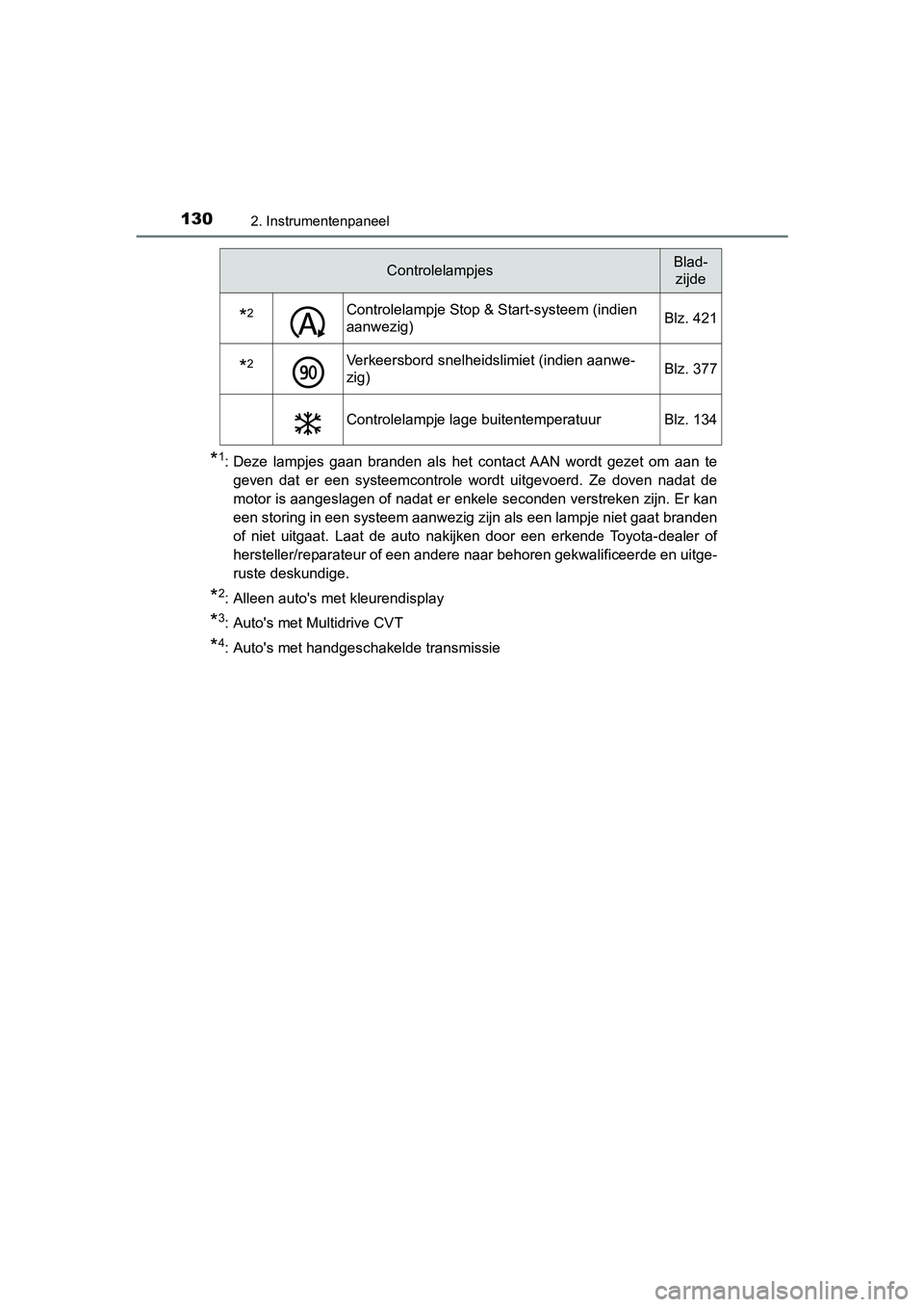

1302. Instrumentenpaneel
C-HR_OM_Europe_OM10571E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nad at de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*2: Alleen auto's met kleurendisplay
*3: Auto's met Multidrive CVT
*4: Auto's met handgeschakelde transmissie
*2Controlelampje Stop & Start-systeem (indien
aanwezig) Blz. 421
*2Verkeersbord snelheidslimiet (indien aanwe-
zig)Blz. 377
Controlelampje lage buitentemperatuur Blz. 134
ControlelampjesBlad- zijde
C-HR_OM_Europe_OM10571E.book Page 130 Monday, March 19, 2018 4:17 PM

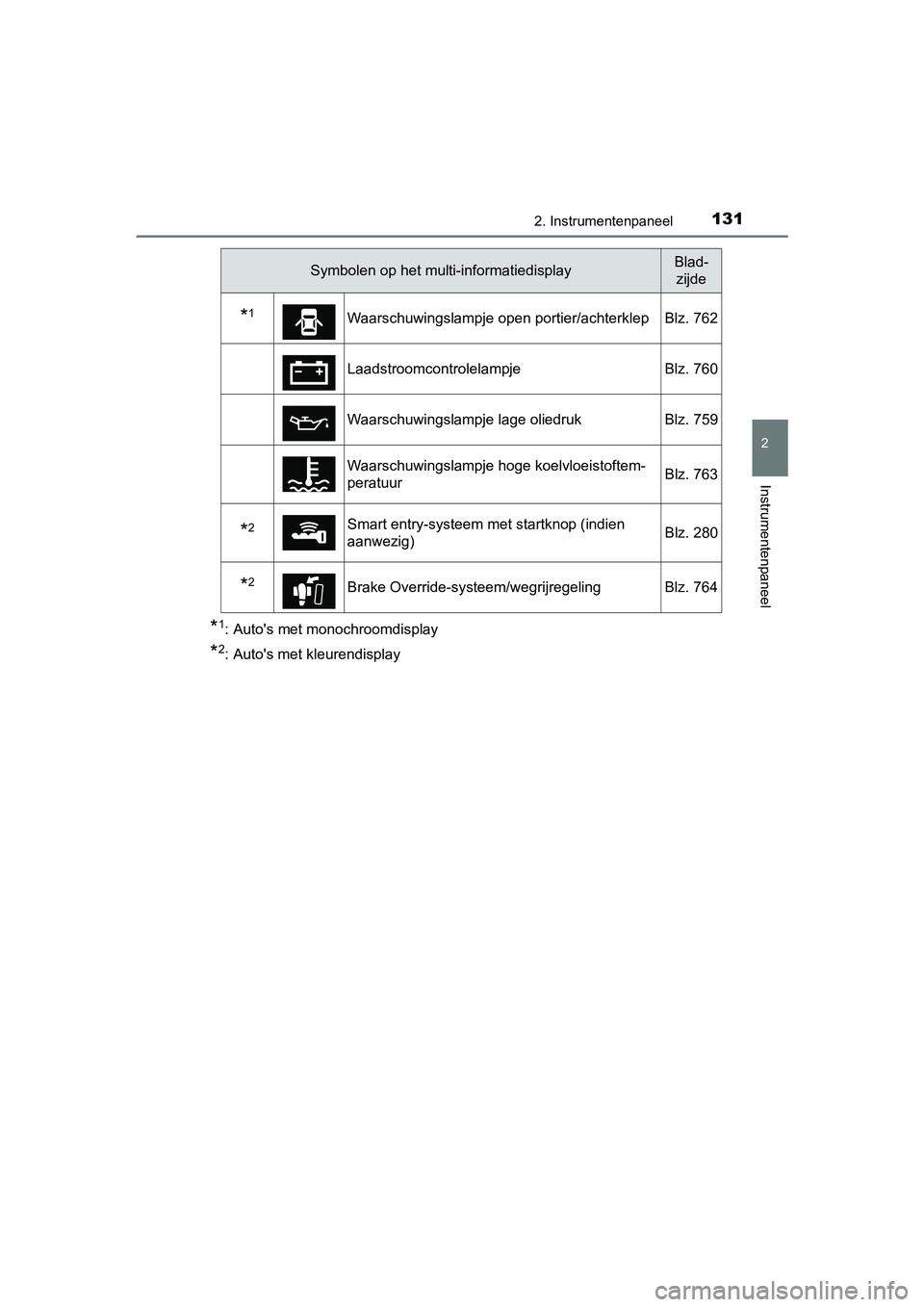

1312. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10571E
*1: Auto's met monochroomdisplay
*2: Auto's met kleurendisplay
Symbolen op het multi-informatiedisplayBlad-zijde
*1Waarschuwingslampje open portier/achterklep Blz. 762
Laadstroomcontrolelampje Blz. 760
Waarschuwingslampje lage oliedruk Blz. 759
Waarschuwingslampje hoge koelvloeistoftem-
peratuur Blz. 763
*2Smart entry-systeem met startknop (indien
aanwezig)Blz. 280
*2Brake Override-systeem/wegrijregeling Blz. 764
C-HR_OM_Europe_OM10571E.book Page 131 Monday, March 19, 2018
4:17 PM

1322. Instrumentenpaneel
C-HR_OM_Europe_OM10571E

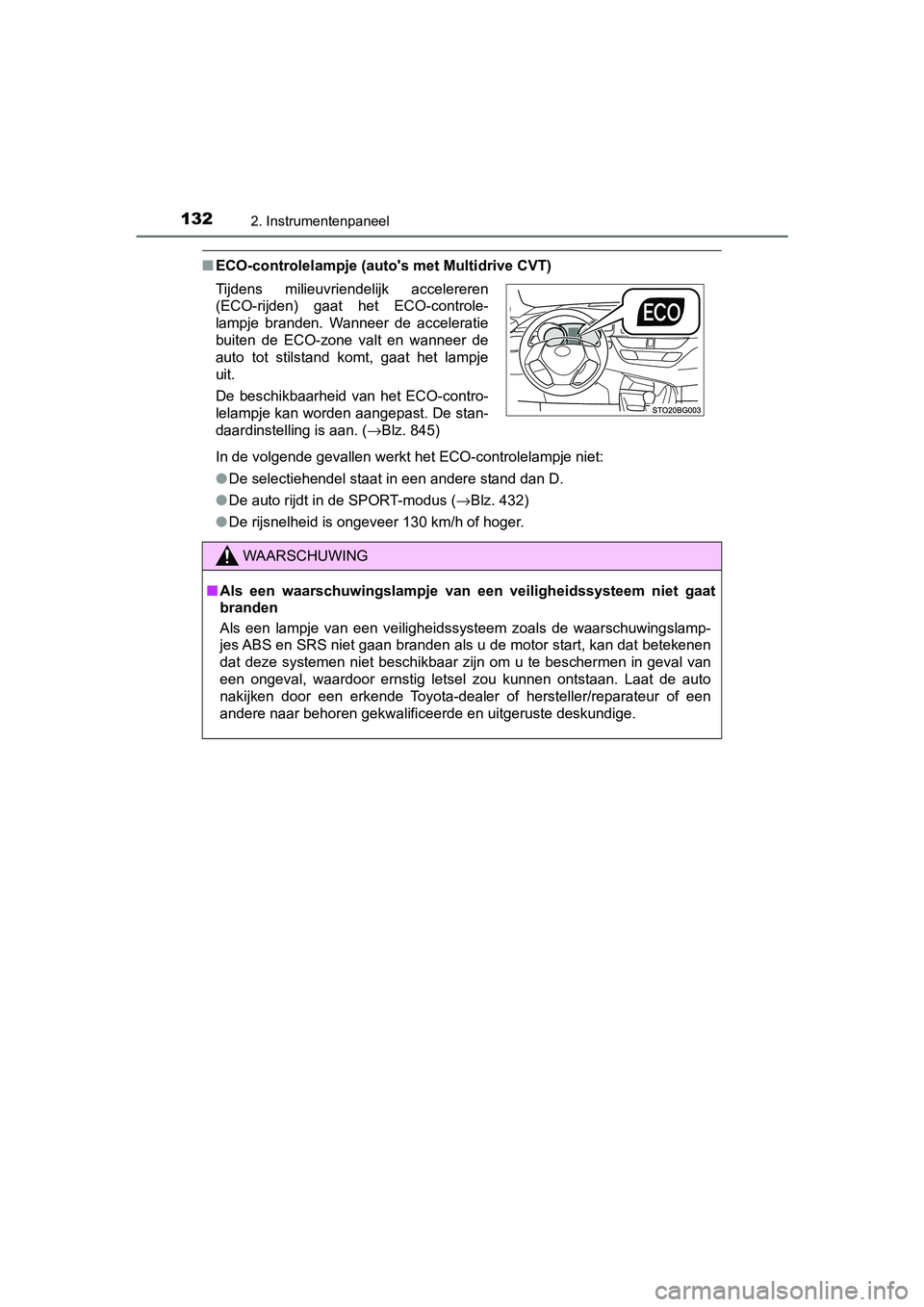

■ECO-controlelampje (auto's met Multidrive CVT)
In de volgende gevallen werkt het ECO-controlelampje niet:
●De selectiehendel staat in een andere stand dan D.
● De auto rijdt in de SPORT-modus ( →Blz. 432)
● De rijsnelheid is ongeveer 130 km/h of hoger.
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden. Wanneer de acceleratie
buiten de ECO-zone valt en wanneer de
auto tot stilstand komt, gaat het lampje
uit.
De beschikbaarheid van het ECO-contro-
lelampje kan worden aangepast. De stan-
daardinstelling is aan. (
→Blz. 845)
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals de waarschuwing slamp-
jes ABS en SRS niet gaan branden als u de motor start, kan dat betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in g eval van
een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
C-HR_OM_Europe_OM10571E.book Page 132 Monday, March 19, 2018 4:17 PM

133
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_OM_Europe_OM10571E
Meters en tellers
Auto's met monochroomdisplay
C-HR_OM_Europe_OM10571E.book Page 133 Monday, March 19, 2018 4:17 PM

1342. Instrumentenpaneel
C-HR_OM_Europe_OM10571E

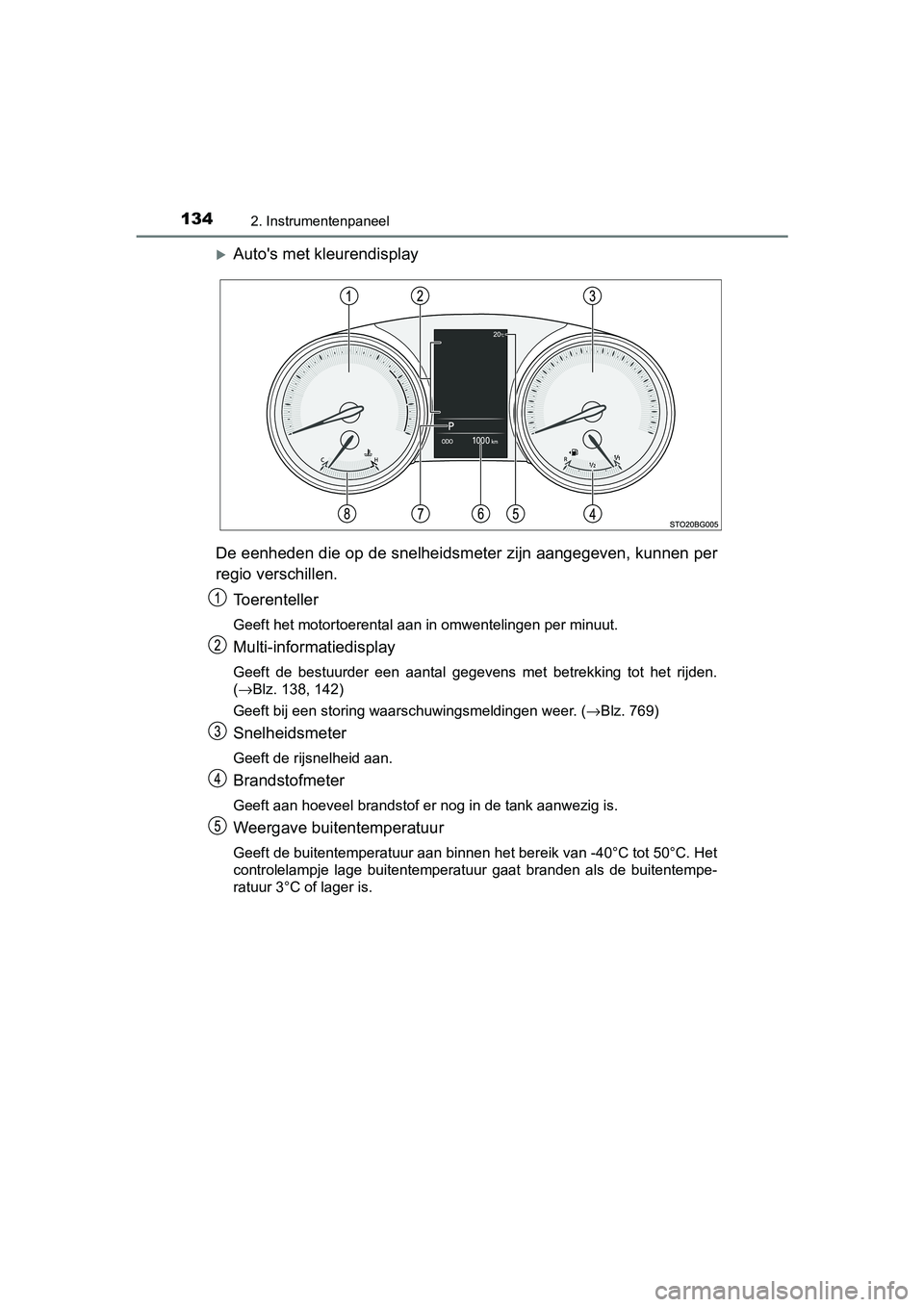

Auto's met kleurendisplay
De eenheden die op de snelheidsm eter zijn aangegeven, kunnen per
regio verschillen.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
( →Blz. 138, 142)
Geeft bij een storing waarschuwingsmeldingen weer. ( →Blz. 769)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Weergave buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik van -40°C tot 50°C. Het
controlelampje lage buitentemperatuur gaat branden als de buite ntempe-
ratuur 3°C of lager is.
C-HR_OM_Europe_OM10571E.book Page 134 Monday, March 19, 2018 4:17 PM

1352. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10571E

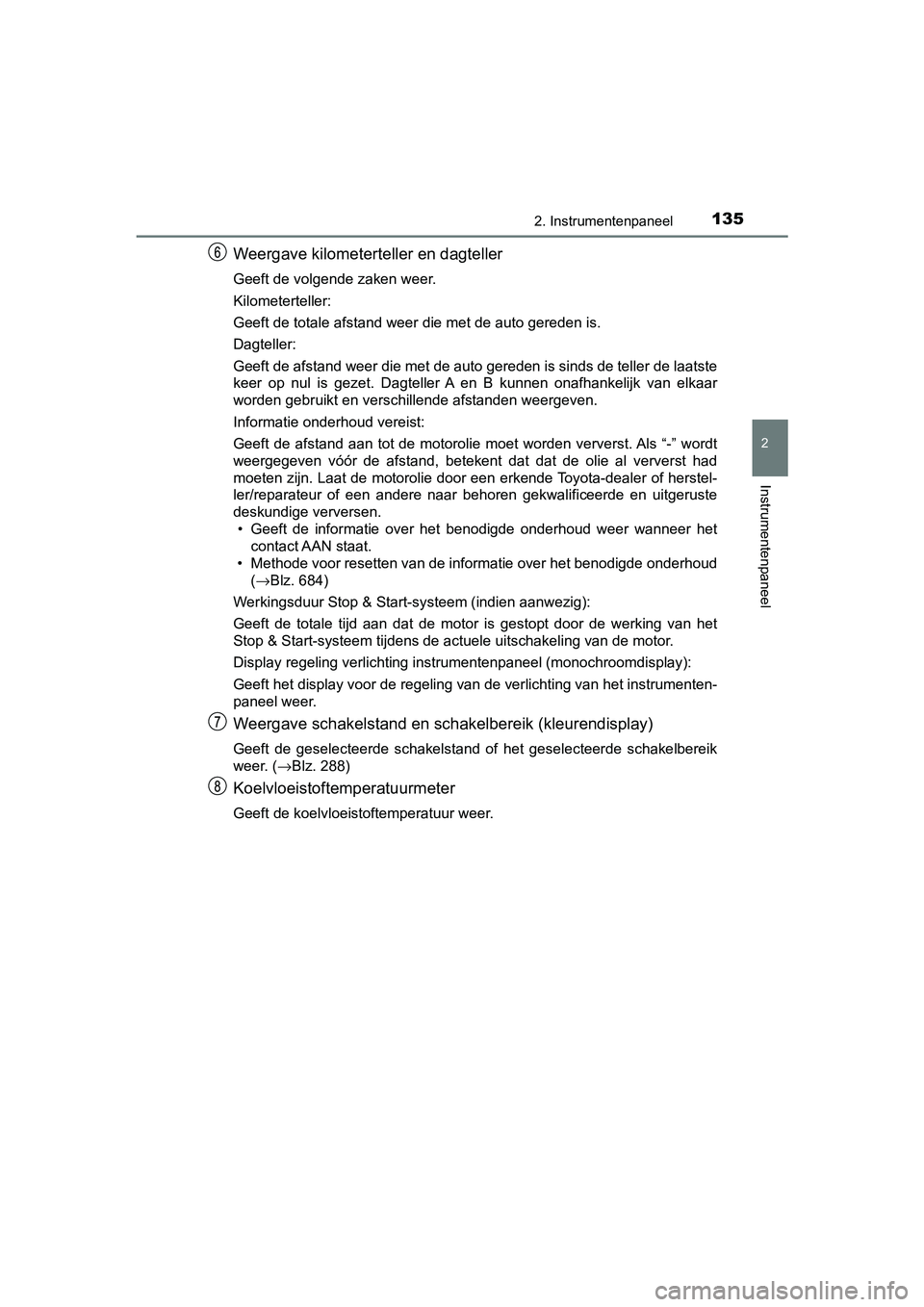

Weergave kilometerteller en dagteller
Geeft de volgende zaken weer.
Kilometerteller:
Geeft de totale afstand weer die met de auto gereden is.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar
worden gebruikt en verschillende afstanden weergeven.
Informatie onderhoud vereist:
Geeft de afstand aan tot de motorolie moet worden ververst. Als “-” wordt
weergegeven vóór de afstand, betekent dat dat de olie al verver st had
moeten zijn. Laat de motorolie door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige verversen. • Geeft de informatie over het benodigde onderhoud weer wanneer het
contact AAN staat.
• Methode voor resetten van de informatie over het benodigde ond erhoud
( →Blz. 684)
Werkingsduur Stop & Start-systeem (indien aanwezig):
Geeft de totale tijd aan dat de motor is gestopt door de werking van het
Stop & Start-systeem tijdens de actuele uitschakeling van de motor.
Display regeling verlichting instrumentenpaneel (monochroomdisp lay):
Geeft het display voor de regeling van de verlichting van het i nstrumenten-
paneel weer.
Weergave schakelstand en scha kelbereik (kleurendisplay)
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik
weer. ( →Blz. 288)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
C-HR_OM_Europe_OM10571E.book Page 135 Monday, March 19, 2018 4:17 PM

1362. Instrumentenpaneel
C-HR_OM_Europe_OM10571E

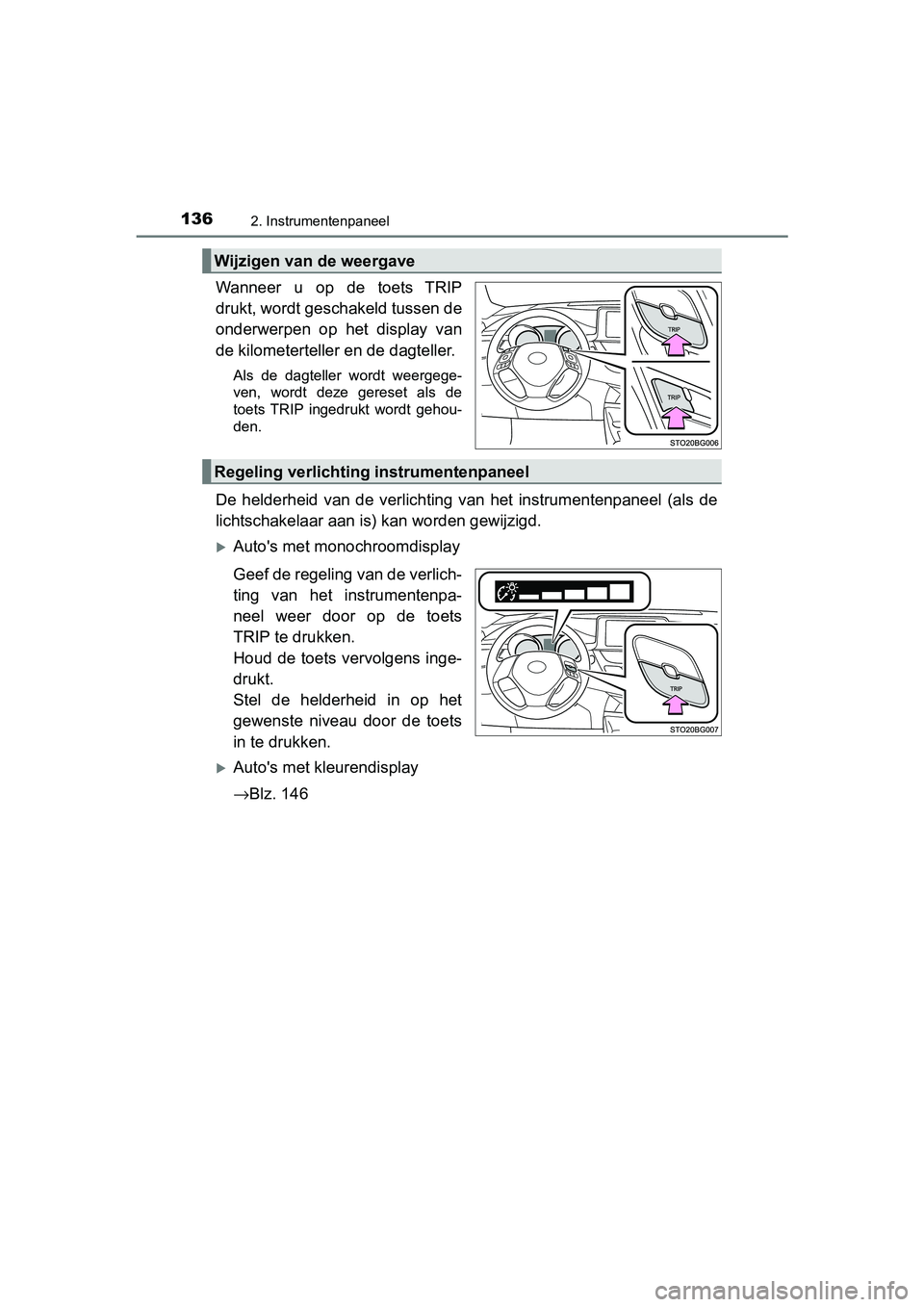

Wanneer u op de toets TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van
de kilometerteller en de dagteller.
Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets TRIP ingedrukt wordt gehou-
den.
De helderheid van de verlichting van het instrumentenpaneel (al s de
lichtschakelaar aan is) kan worden gewijzigd.
Auto's met monochroomdisplay
Geef de regeling van de verlich-
ting van het instrumentenpa-
neel weer door op de toets
TRIP te drukken.
Houd de toets vervolgens inge-
drukt.
Stel de helderheid in op het
gewenste niveau door de toets
in te drukken.
Auto's met kleurendisplay
→ Blz. 146
Wijzigen van de weergave
Regeling verlichting instrumentenpaneel
C-HR_OM_Europe_OM10571E.book Page 136 Monday, March 19, 2018 4:17 PM

1372. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10571E

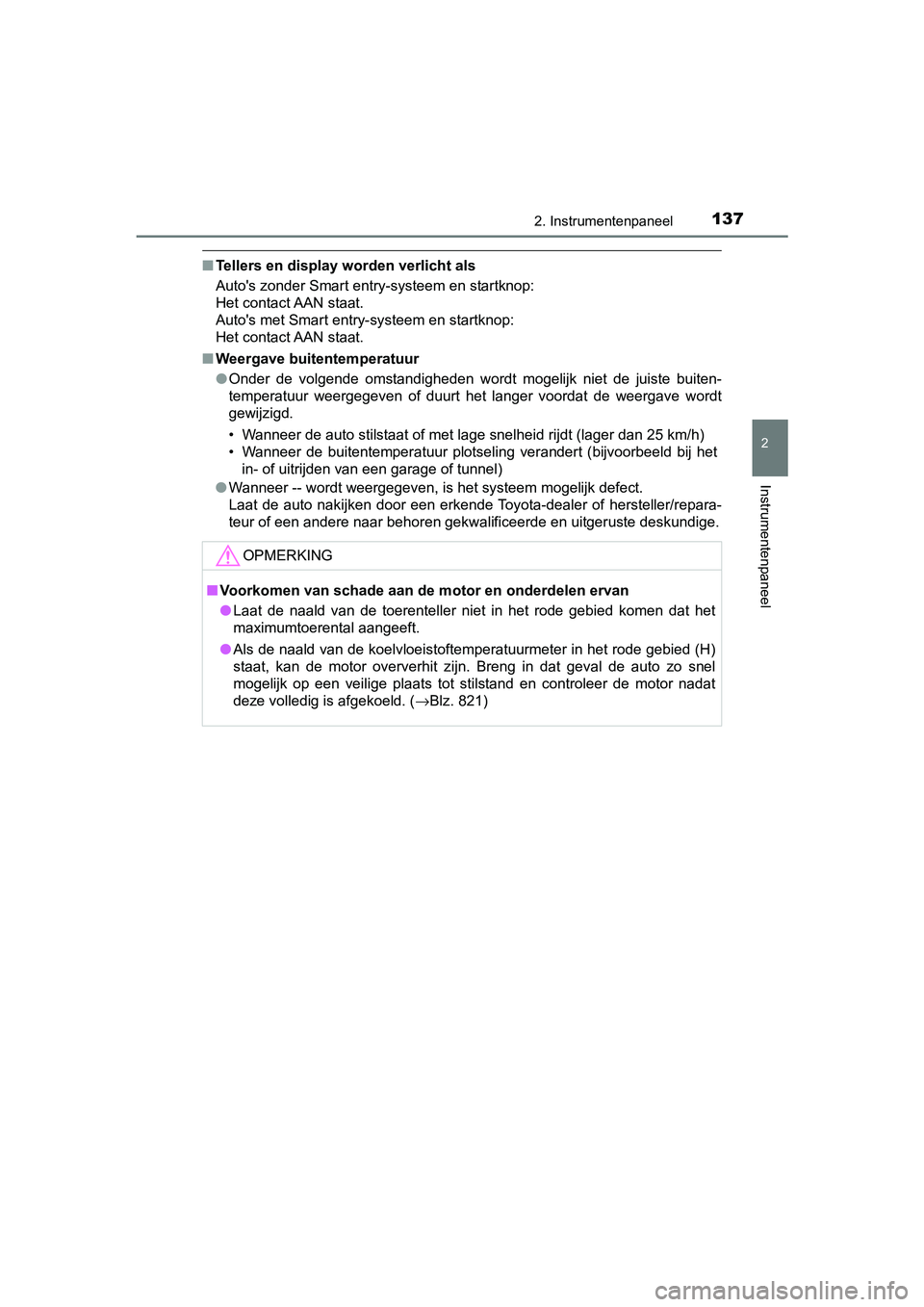

■Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop:
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop:
Het contact AAN staat.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager da n 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer -- wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
● Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
● Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de m otor nadat
deze volledig is afgekoeld. ( →Blz. 821)
C-HR_OM_Europe_OM10571E.book Page 137 Monday, March 19, 2018 4:17 PM

1382. Instrumentenpaneel
C-HR_OM_Europe_OM10571E

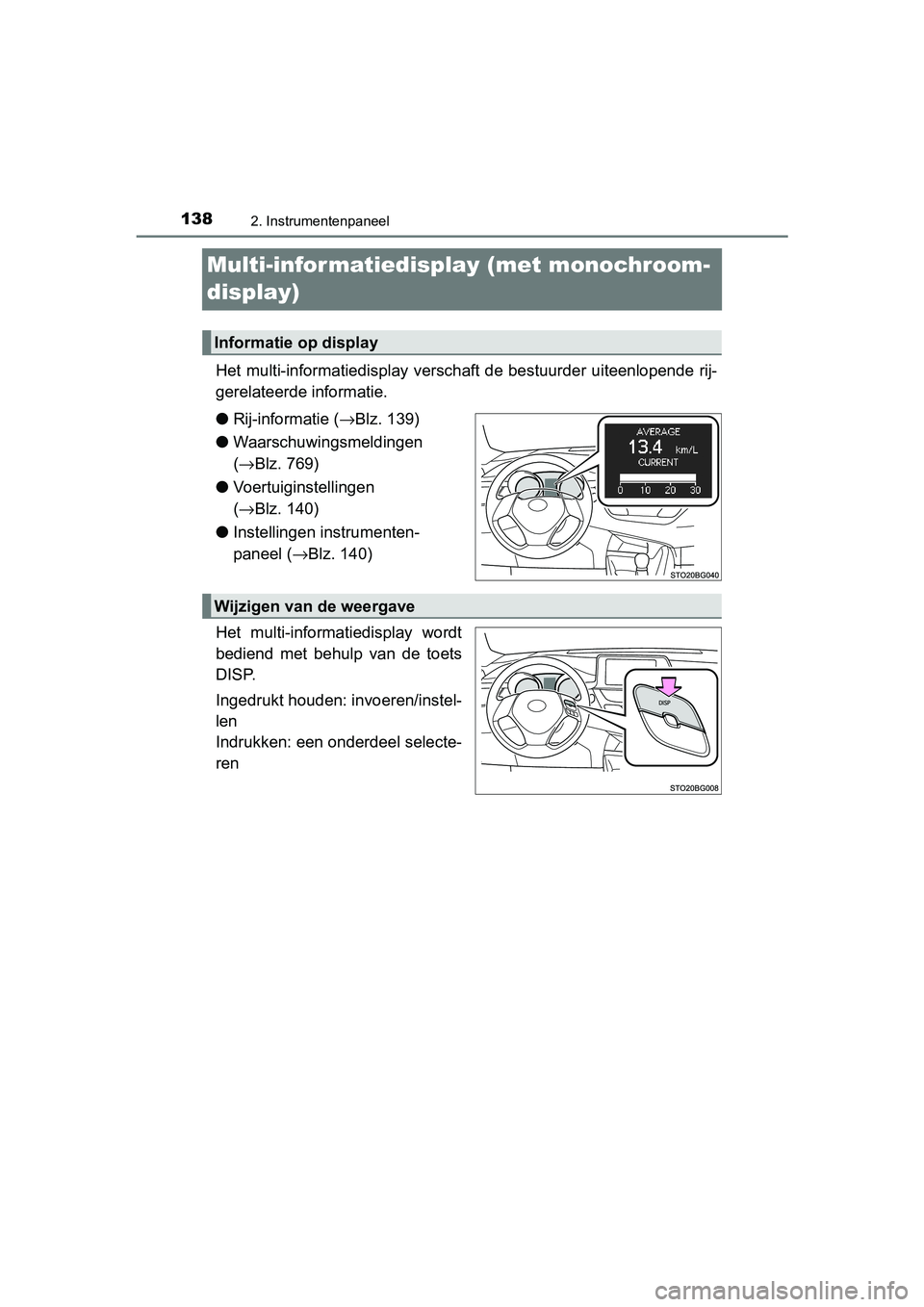

Multi-infor matiedisplay (met monochroom-
display)
Het multi-informatiedisplay verschaft de bestuurder uiteenlopen de rij-
gerelateerde informatie.
● Rij-informatie ( →Blz. 139)
● Waarschuwingsmeldingen
(→ Blz. 769)
● Voertuiginstellingen
(→ Blz. 140)
● Instellingen instrumenten-
paneel ( →Blz. 140)
Het multi-informatiedisplay wordt
bediend met behulp van de toets
DISP.
Ingedrukt houden: invoeren/instel-
len
Indrukken: een onderdeel selecte-
ren
Informatie op display
Wijzigen van de weergave
C-HR_OM_Europe_OM10571E.book Page 138 Monday, March 19, 2018 4:17 PM

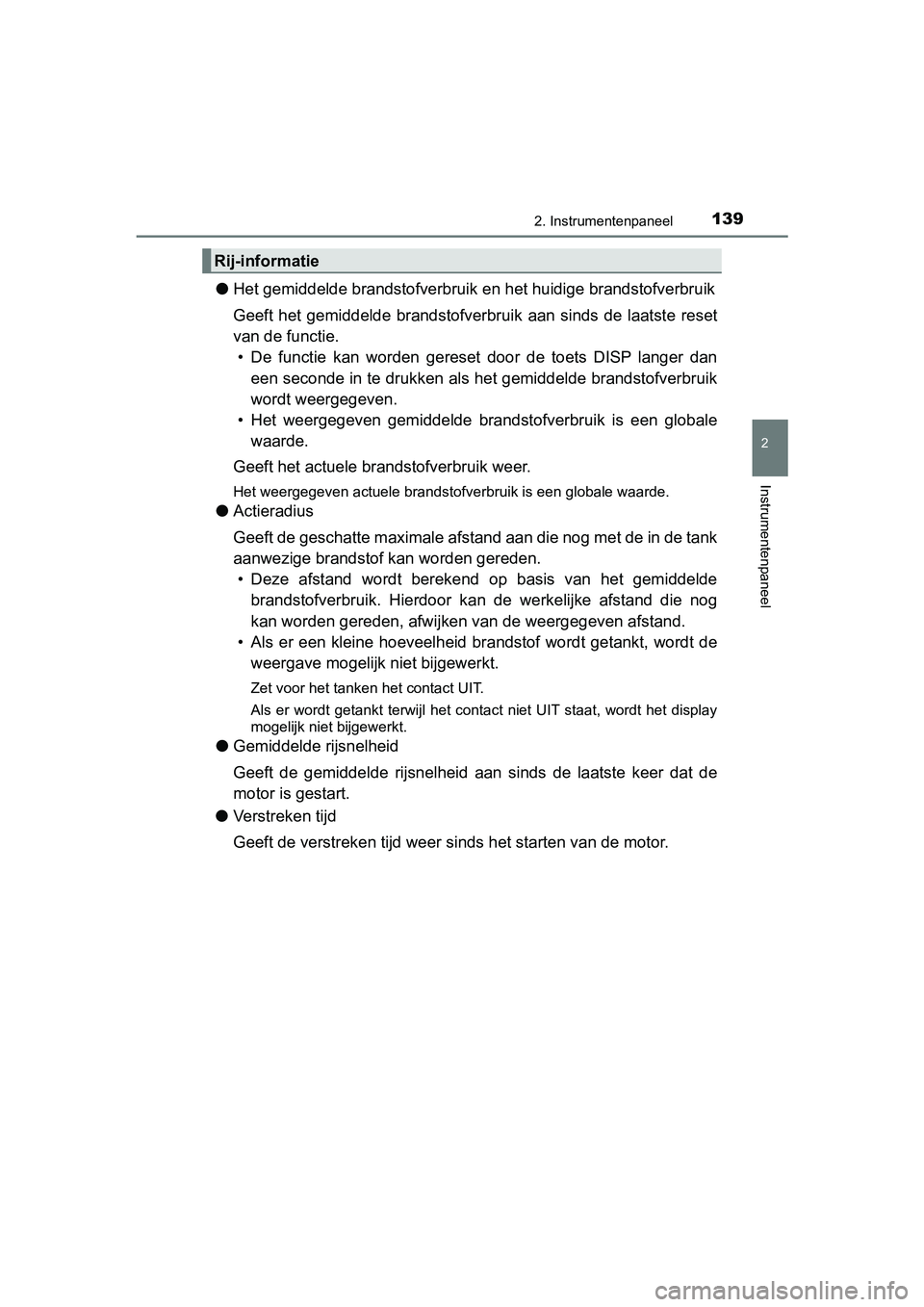

1392. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10571E
●Het gemiddelde brandstofverbruik en het huidige brandstofverbru ik
Geeft het gemiddelde brandstofverb ruik aan sinds de laatste reset
van de functie. • De functie kan worden gereset door de toets DISP langer dan een seconde in te drukken als het gemiddelde brandstofverbruik
wordt weergegeven.
• Het weergegeven gemiddelde brandstofverbruik is een globale waarde.
Geeft het actuele brandstofverbruik weer.
Het weergegeven actuele brandstofverbruik is een globale waarde .
●Actieradius
Geeft de geschatte maximale afst and aan die nog met de in de tank
aanwezige brandstof kan worden gereden. • Deze afstand wordt berekend op basis van het gemiddelde brandstofverbruik. Hierdoor ka n de werkelijke afstand die nog
kan worden gereden, afwijke n van de weergegeven afstand.
• Als er een kleine hoeveelheid br andstof wordt getankt, wordt de
weergave mogelijk niet bijgewerkt.
Zet voor het tanken het contact UIT.
Als er wordt getankt terwijl het contact niet UIT staat, wordt het display
mogelijk niet bijgewerkt.
● Gemiddelde rijsnelheid
Geeft de gemiddelde rijsnelheid a an sinds de laatste keer dat de
motor is gestart.
● Verstreken tijd
Geeft de verstreken tijd weer sinds het starten van de motor.
Rij-informatie
