TOYOTA C-HR 2018 Instructieboekje (in Dutch)

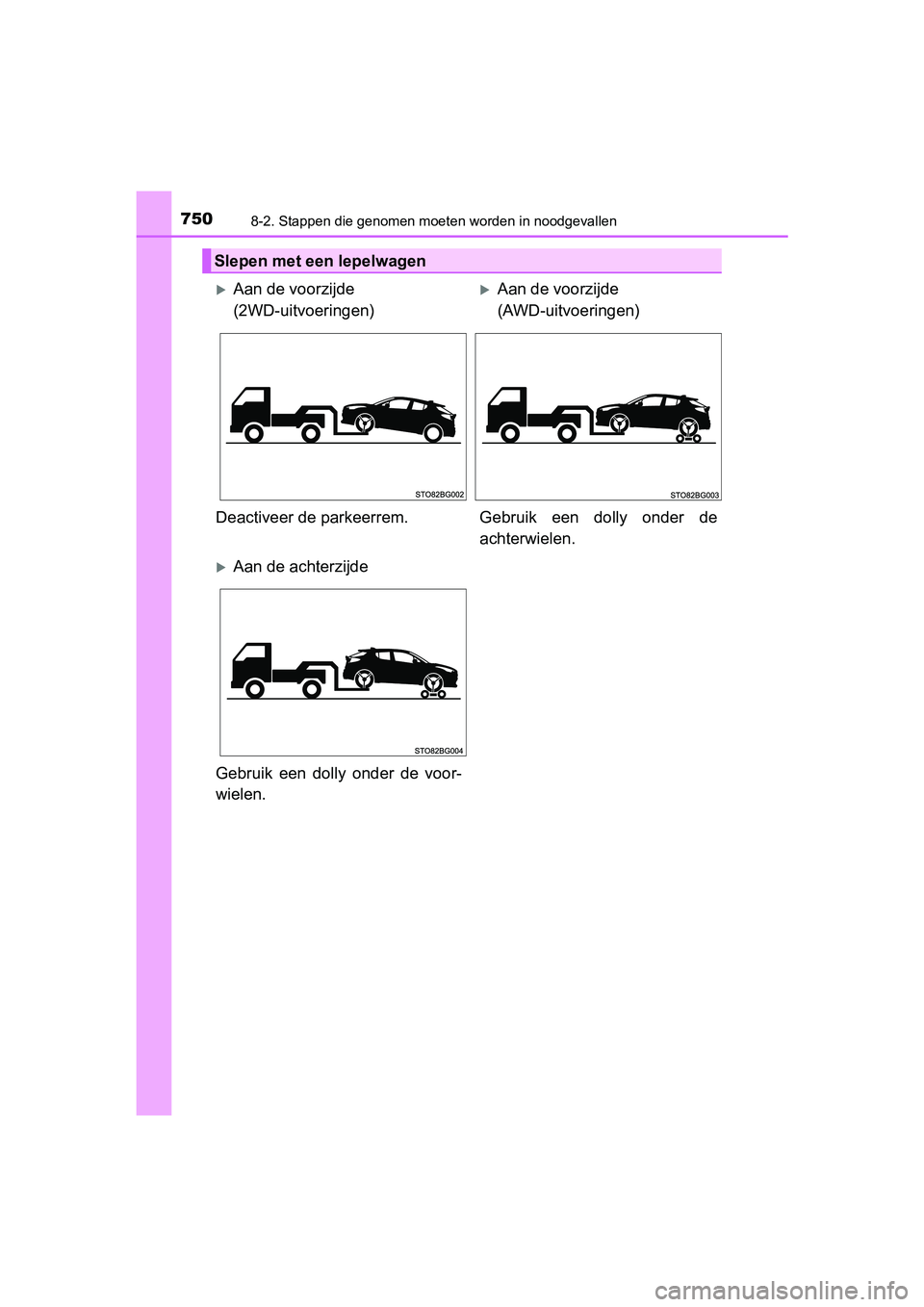

7508-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10571E
Slepen met een lepelwagen
Aan de voorzijde
(2WD-uitvoeringen)Aan de voorzijde
(AWD-uitvoeringen)
Deactiveer de parkeerrem. Gebruik een dolly onder de achterwielen.
Aan de achterzijde
Gebruik een dolly onder de voor-
wielen.
C-HR_OM_Europe_OM10571E.book Page 750 Monday, March 19, 2018 4:17 PM

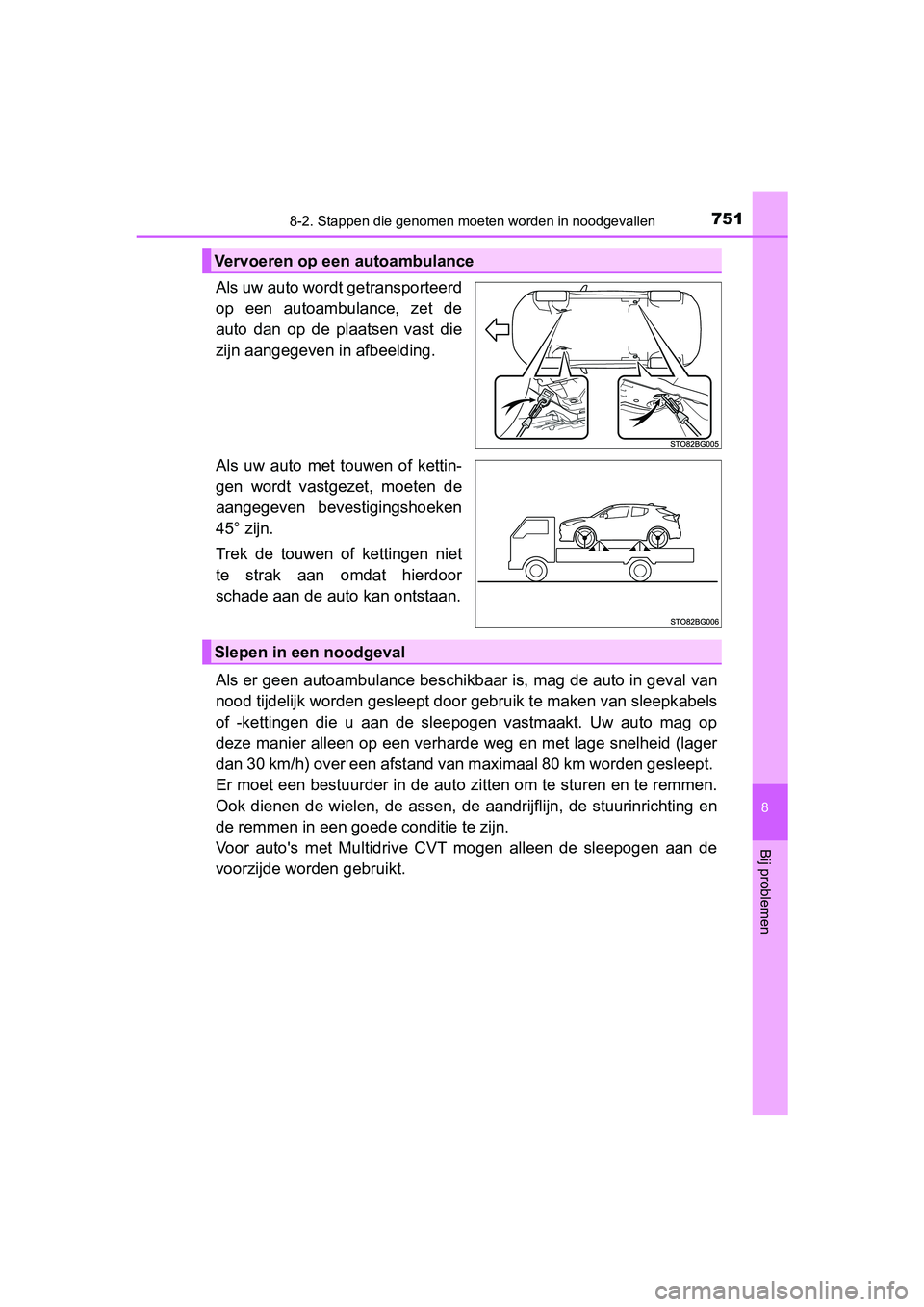

7518-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10571E
Als uw auto wordt getransporteerd
op een autoambulance, zet de
auto dan op de plaatsen vast die
zijn aangegeven in afbeelding.
Als uw auto met touwen of kettin-
gen wordt vastgezet, moeten de
aangegeven bevestigingshoeken
45° zijn.
Trek de touwen of kettingen niet
te strak aan omdat hierdoor
schade aan de auto kan ontstaan.
Als er geen autoambulance beschikbaar is, mag de auto in geval van
nood tijdelijk worden gesleept d oor gebruik te maken van sleepk abels
of -kettingen die u aan de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op een verharde weg en met lage snelheid (la ger
dan 30 km/h) over een afstand van maximaal 80 km worden gesleep t.
Er moet een bestuurder in de auto zitten om te sturen en te rem men.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrich ting en
de remmen in een go ede conditie te zijn.
Voor auto's met Multidrive CVT mogen alleen de sleepogen aan de
voorzijde worden gebruikt.
Vervoeren op een autoambulance
Slepen in een noodgeval
C-HR_OM_Europe_OM10571E.book Page 751 Monday, March 19, 2018 4:17 PM

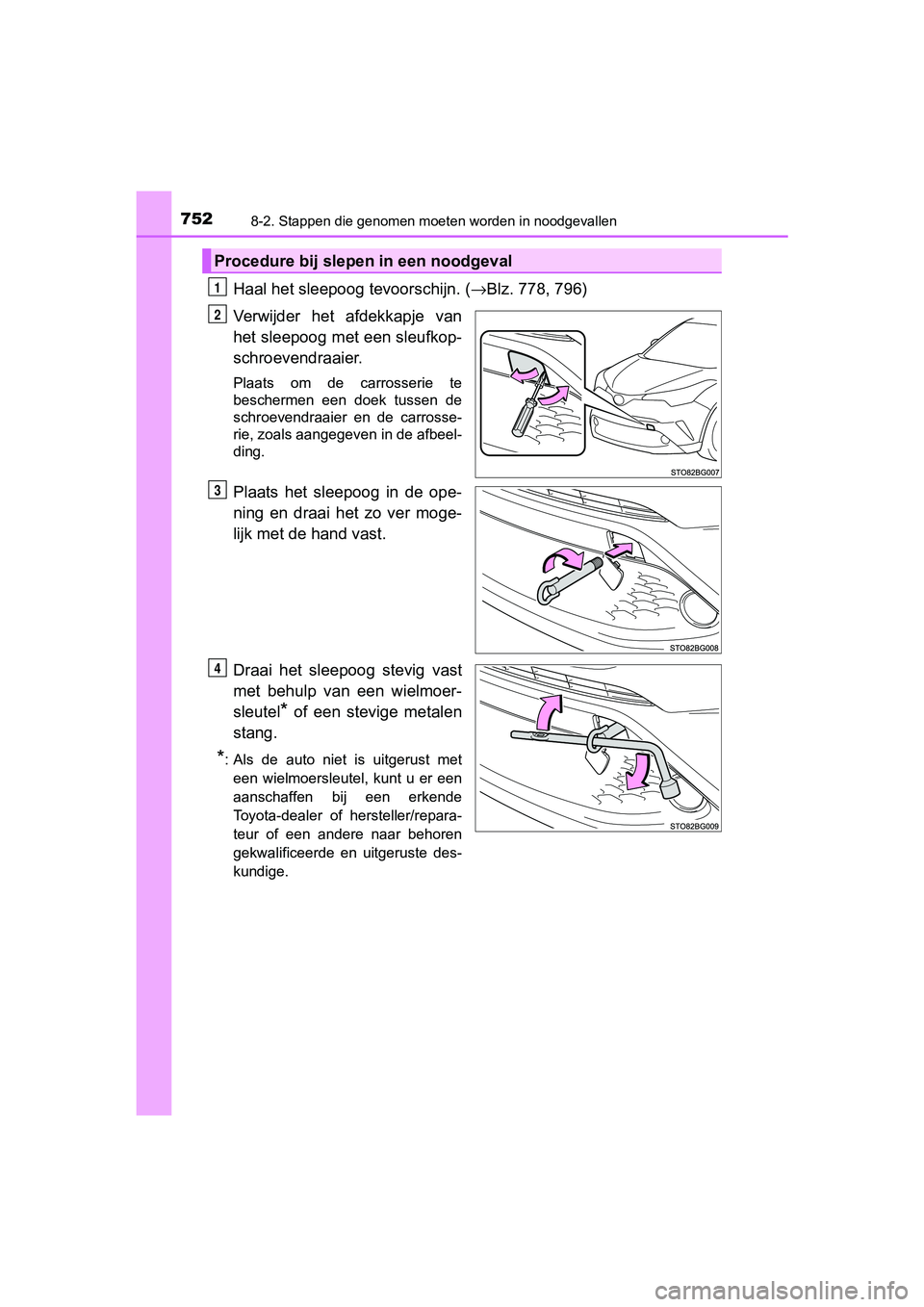

7528-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10571E
Haal het sleepoog tevoorschijn. ( →Blz. 778, 796)
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel
* of een stevige metalen
stang.
*: Als de auto niet is uitgerust met een wielmoersleutel, kunt u er een
aanschaffen bij een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Procedure bij slep en in een noodgeval
1
2
3
4
C-HR_OM_Europe_OM10571E.book Page 752 Monday, March 19, 2018 4:17 PM

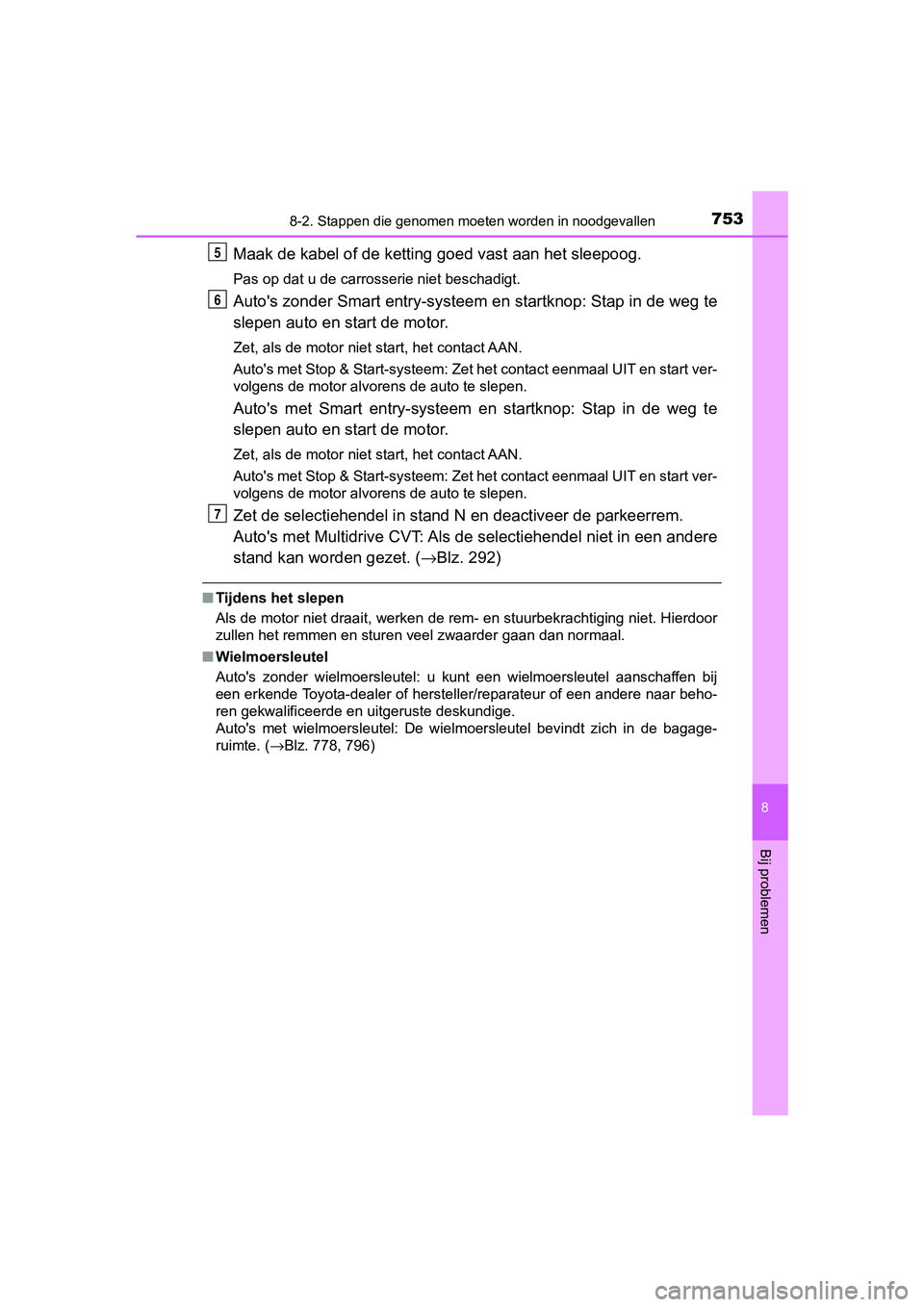

7538-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10571E
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Auto's zonder Smart entry-systeem en startknop: Stap in de weg te
slepen auto en start de motor.
Zet, als de motor niet start, het contact AAN.
Auto's met Stop & Start-systeem: Zet het contact eenmaal UIT en start ver-
volgens de motor alvorens de auto te slepen.
Auto's met Smart entry-systeem en startknop: Stap in de weg te
slepen auto en start de motor.
Zet, als de motor niet start, het contact AAN.
Auto's met Stop & Start-systeem: Zet het contact eenmaal UIT en start ver-
volgens de motor alvorens de auto te slepen.
Zet de selectiehendel i n stand N en deactiveer de parkeerrem.
Auto's met Multidrive CVT: Als de selectiehendel niet in een an dere
stand kan worden gezet. ( →Blz. 292)
■Tijdens het slepen
Als de motor niet draait, werken de rem- en stuurbekrachtiging niet. Hierdoor
zullen het remmen en sturen veel zwaarder gaan dan normaal.
■ Wielmoersleutel
Auto's zonder wielmoersleutel: u kunt een wielmoersleutel aansc haffen bij
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
Auto's met wielmoersleutel: De wielmoersleutel bevindt zich in de bagage-
ruimte. ( →Blz. 778, 796)
5
6
7
C-HR_OM_Europe_OM10571E.book Page 753 Monday, March 19, 2018 4:17 PM

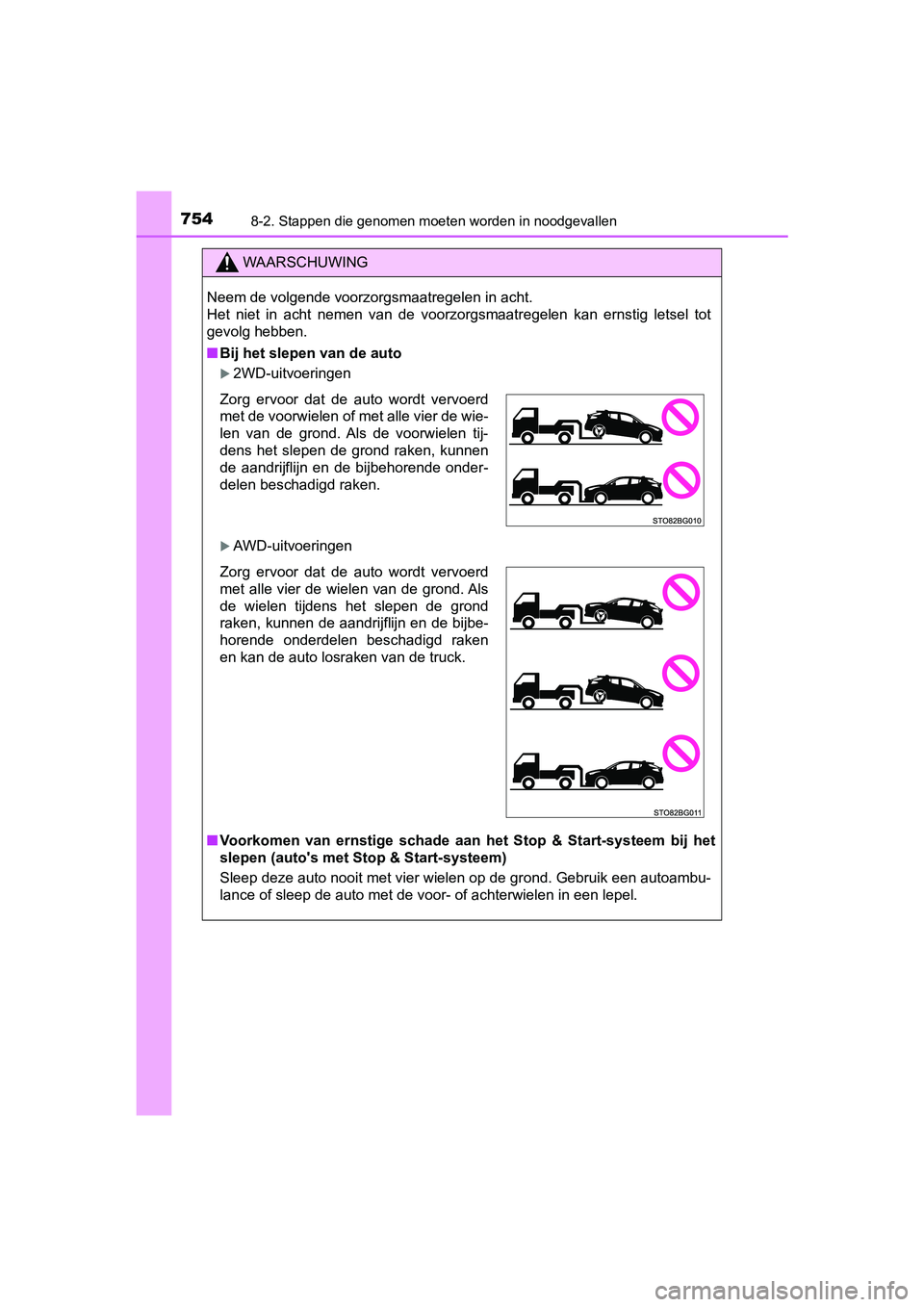

7548-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10571E
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Bij het slepen van de auto
2WD-uitvoeringen
AWD-uitvoeringen
■ Voorkomen van ernstige schade aan het Stop & Start-systeem bij het
slepen (auto's met S top & Start-systeem)
Sleep deze auto nooit met vier wielen op de grond. Gebruik een autoambu-
lance of sleep de auto met de voor- of achterwielen in een lepe l.
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken.
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken
en kan de auto losraken van de truck.
C-HR_OM_Europe_OM10571E.book Page 754 Monday, March 19, 2018 4:17 PM

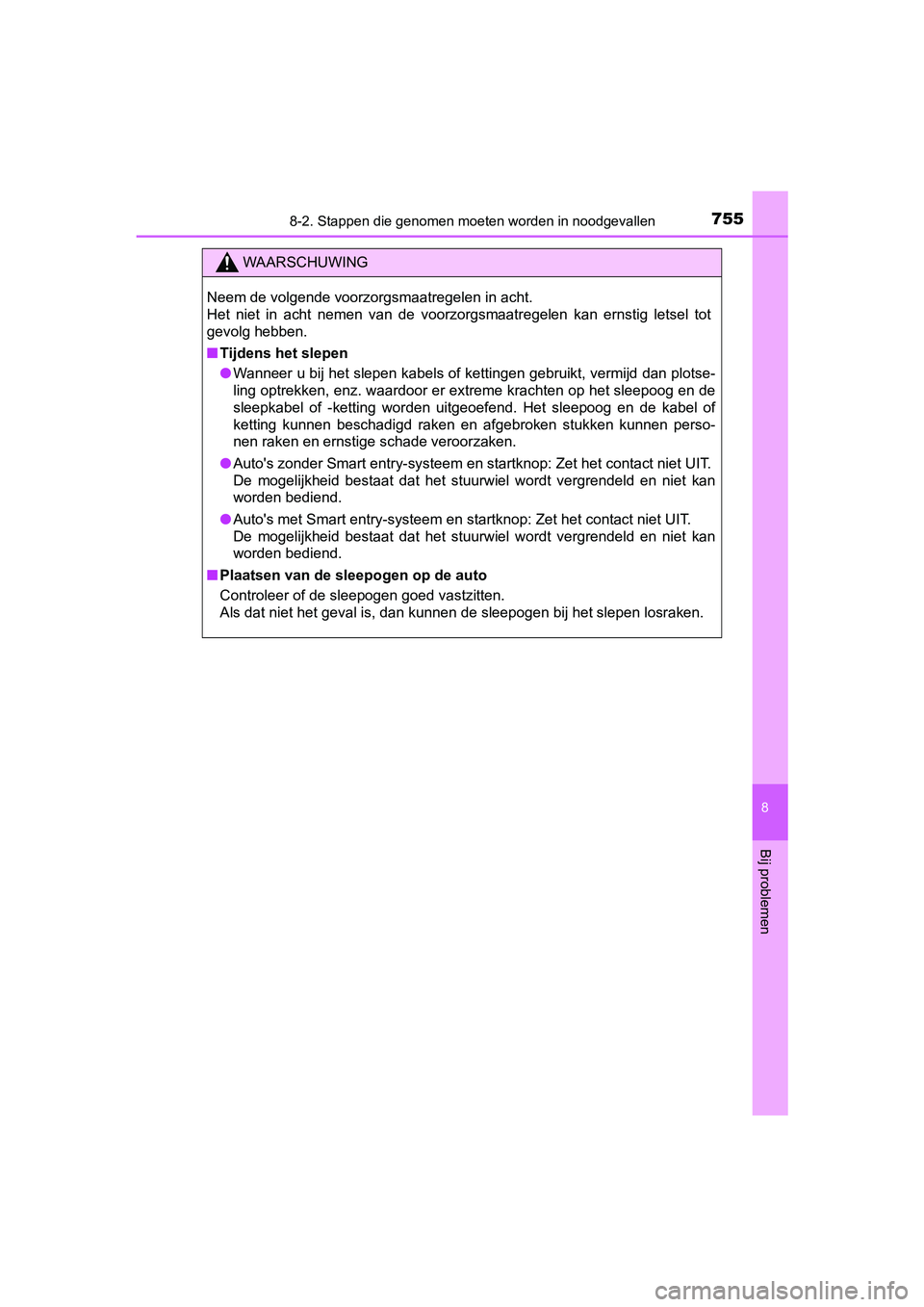

7558-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10571E
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepo og en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen pe rso-
nen raken en ernstige schade veroorzaken.
● Auto's zonder Smart entry-systeem en startknop: Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
● Auto's met Smart entry-systeem en startknop: Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuurwiel wordt vergrendeld en niet kan
worden bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slepen losraken.
C-HR_OM_Europe_OM10571E.book Page 755 Monday, March 19, 2018 4:17 PM

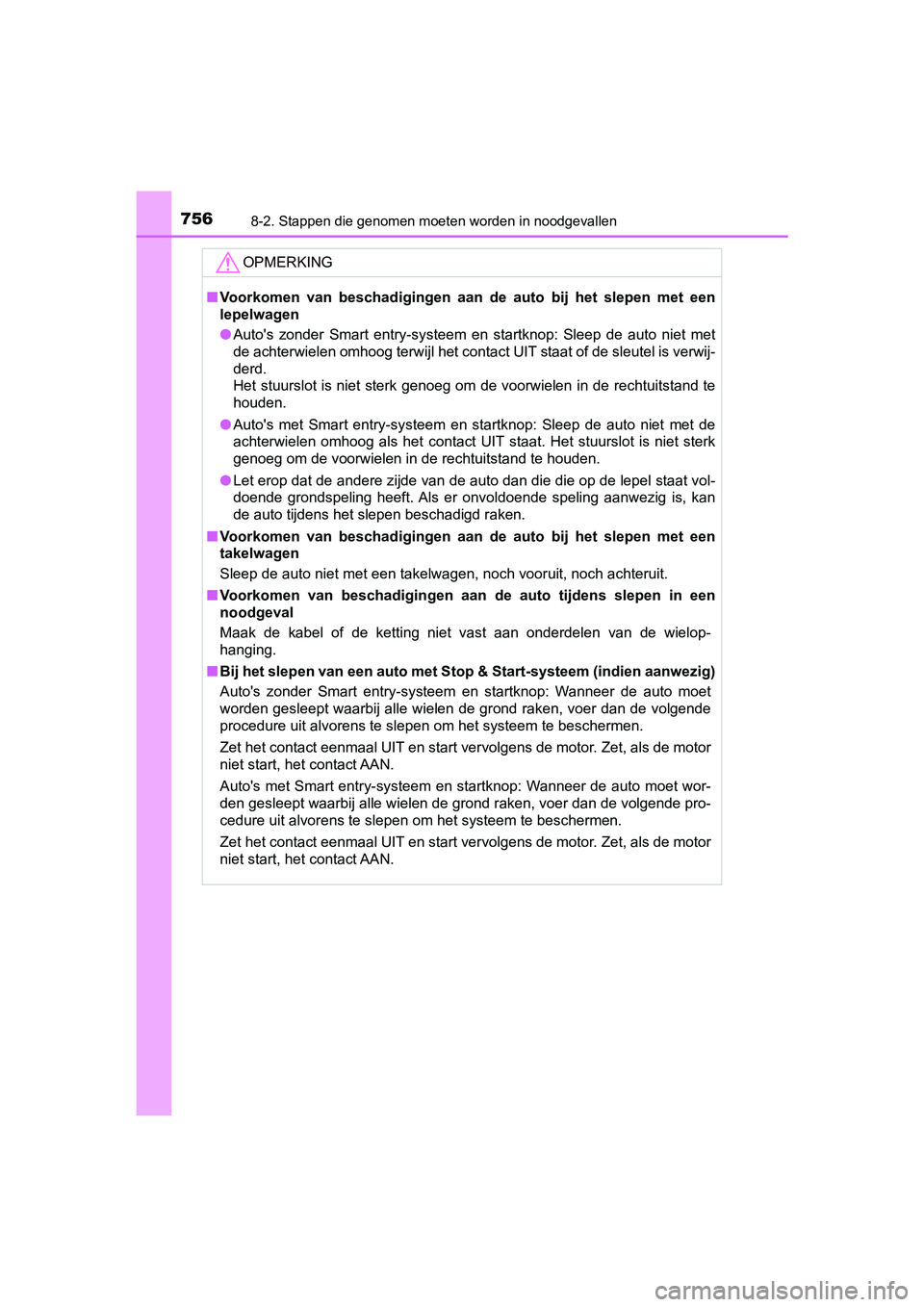

7568-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10571E
OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
● Auto's zonder Smart entry-systeem en startknop: Sleep de auto n iet met
de achterwielen omhoog terwijl het contact UIT staat of de sleu tel is verwij-
derd.
Het stuurslot is niet sterk genoeg om de voorwielen in de recht uitstand te
houden.
● Auto's met Smart entry-systeem en startknop: Sleep de auto niet met de
achterwielen omhoog als het contact UIT staat. Het stuurslot is niet sterk
genoeg om de voorwielen in de rechtuitstand te houden.
● Let erop dat de andere zijde van de auto dan die die op de lepe l staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan
de auto tijdens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achte ruit.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielop-
hanging.
■ Bij het slepen van een auto met Stop & Start-systeem (indien aa nwezig)
Auto's zonder Smart entry-systeem en startknop: Wanneer de auto moet
worden gesleept waarbij alle wielen de grond raken, voer dan de volgende
procedure uit alvorens te slepen om het systeem te beschermen.
Zet het contact eenmaal UIT en start vervolgens de motor. Zet, als de motor
niet start, het contact AAN.
Auto's met Smart entry-systeem en startknop: Wanneer de auto mo et wor-
den gesleept waarbij alle wielen de grond raken, voer dan de volgende pro-
cedure uit alvorens te slepen om het systeem te beschermen.
Zet het contact eenmaal UIT en start vervolgens de motor. Zet, als de motor
niet start, het contact AAN.
C-HR_OM_Europe_OM10571E.book Page 756 Monday, March 19, 2018 4:17 PM

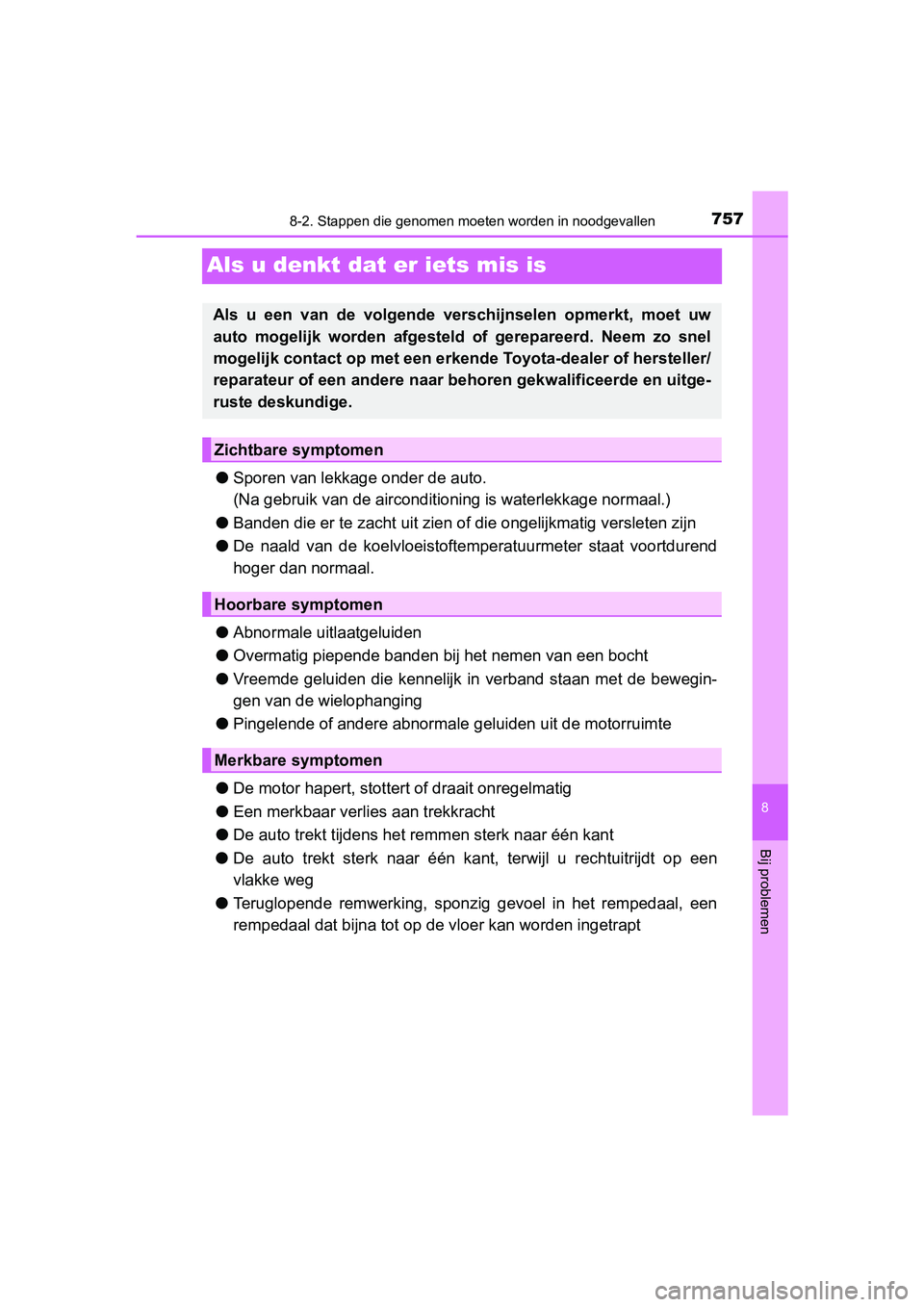

7578-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10571E
Als u denkt dat er iets mis is
●Sporen van lekkage onder de auto.
(Na gebruik van de airconditioni ng is waterlekkage normaal.)
● Banden die er te zacht uit zien of die o ngelijkmatig versleten zijn
● De naald van de koelvloeistoftemperatuurmeter staat voortdurend
hoger dan normaal.
● Abnormale uitlaatgeluiden
● Overmatig piepende banden b ij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale g eluiden uit de motorruimte
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlie s aan trekkracht
● De auto trekt tijdens het r emmen sterk naar één kant
● De auto trekt sterk naar één kant, terwijl u rechtuitrijdt op e en
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo snel
mogelijk contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar be horen gekwalificeerde en uitge-
ruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
C-HR_OM_Europe_OM10571E.book Page 757 Monday, March 19, 2018 4:17 PM

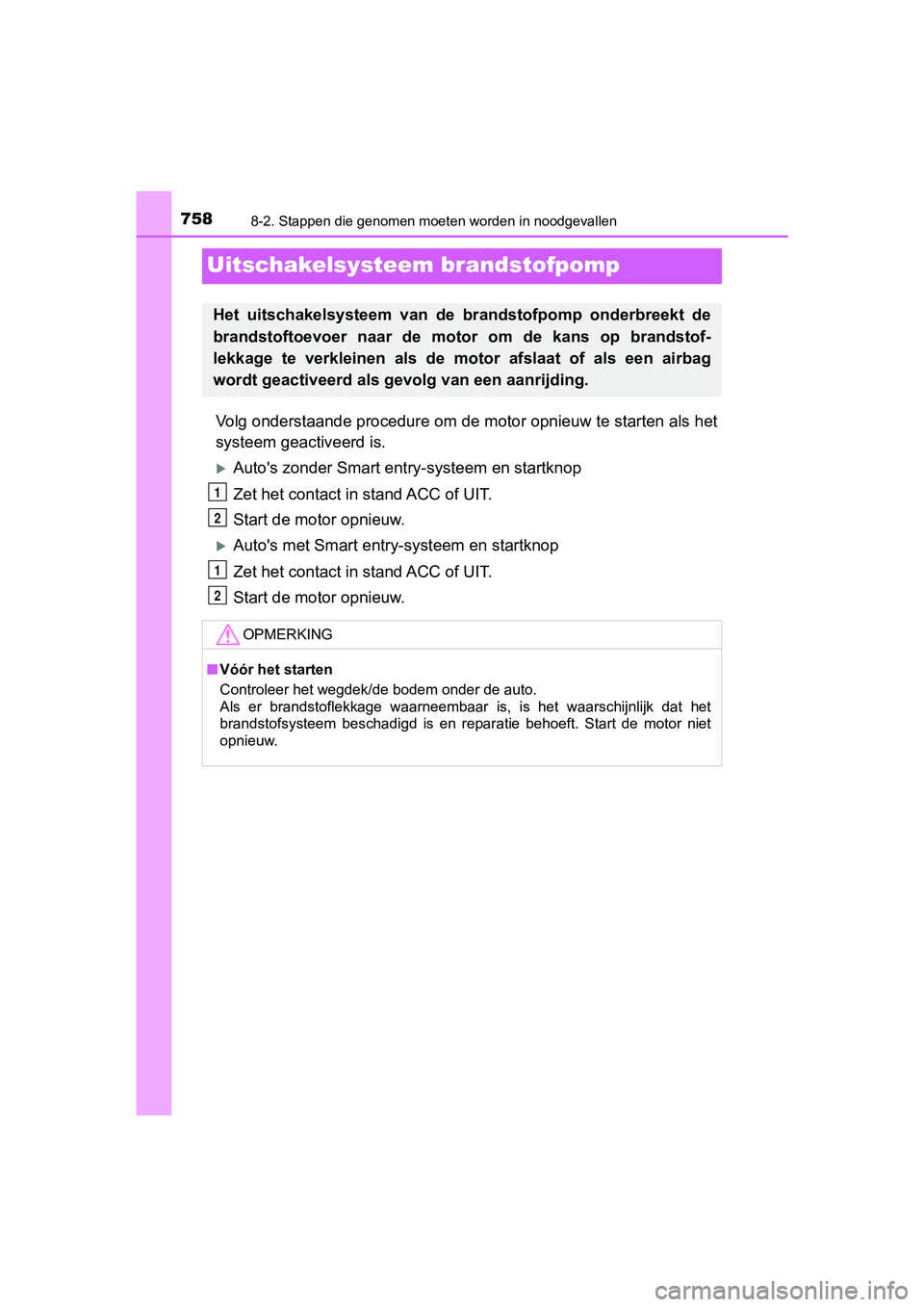

7588-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10571E
Uitschakelsysteem brandstofpomp
Volg onderstaande procedure om de motor opnieuw te starten als het
systeem geactiveerd is.
Auto's zonder Smart ent ry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Auto's met Smart entry -systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Het uitschakelsysteem van de brandstofpomp onderbreekt de
brandstoftoevoer naar de motor om de kans op brandstof-
lekkage te verkleinen als de motor afslaat of als een airbag
wordt geactiveerd als gevolg van een aanrijding.
OPMERKING
■ Vóór het starten
Controleer het wegdek/de bodem onder de auto.
Als er brandstoflekkage waarneembaar is, is het waarschijnlijk dat het
brandstofsysteem beschadigd is en reparatie behoeft. Start de m otor niet
opnieuw.
1
2
1
2
C-HR_OM_Europe_OM10571E.book Page 758 Monday, March 19, 2018 4:17 PM

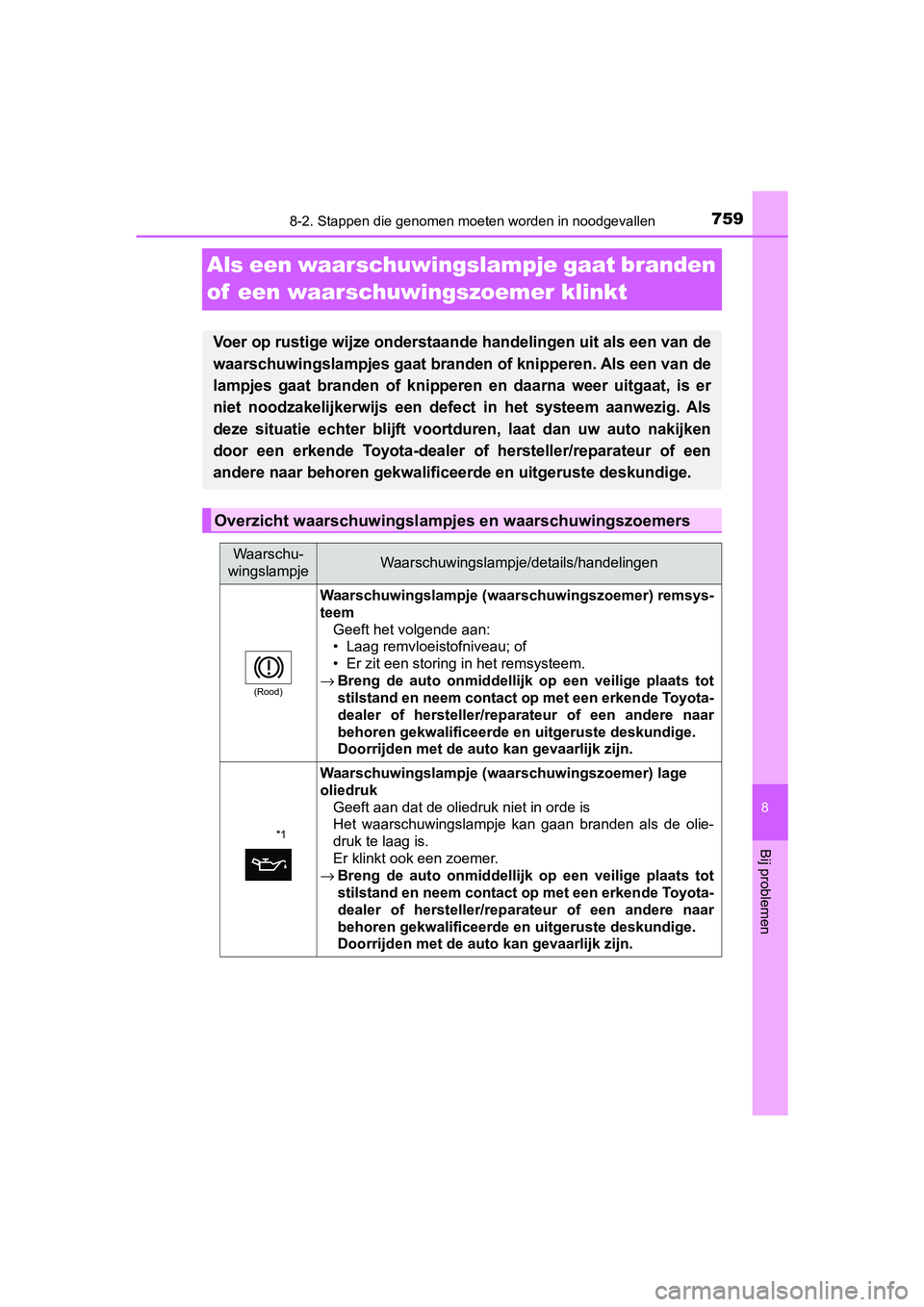

7598-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
C-HR_OM_Europe_OM10571E
Als een waarschuwing slampje gaat branden
of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaan de handelingen uit als een van de
waarschuwingslampjes gaat branden of knipperen. Als een van de
lampjes gaat branden of knipperen en daarna weer uitgaat, is er
niet noodzakelijkerwijs een defect in het systeem aanwezig. Als
deze situatie echter blijft voortduren, laat dan uw auto nakijk en
door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificee rde en uitgeruste deskundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(Rood)
Waarschuwingslampje (waarschuwingszoemer) remsys-
teem Geeft het volgende aan:
• Laag remvloeistofniveau; of
• Er zit een storing in het remsysteem.
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact o p met een erkende Toyota-
dealer of hersteller/repar ateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Doorrijden met de auto kan gevaarlijk zijn.
*1
Waarschuwingslampje (waarschuwingszoemer) lage
oliedruk Geeft aan dat de oliedruk niet in orde is
Het waarschuwingslampje kan gaan branden als de olie-
druk te laag is.
Er klinkt ook een zoemer.
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact o p met een erkende Toyota-
dealer of hersteller/repar ateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Doorrijden met de auto kan gevaarlijk zijn.
C-HR_OM_Europe_OM10571E.book Page 759 Monday, March 19, 2018 4:17 PM
