7107-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10571E

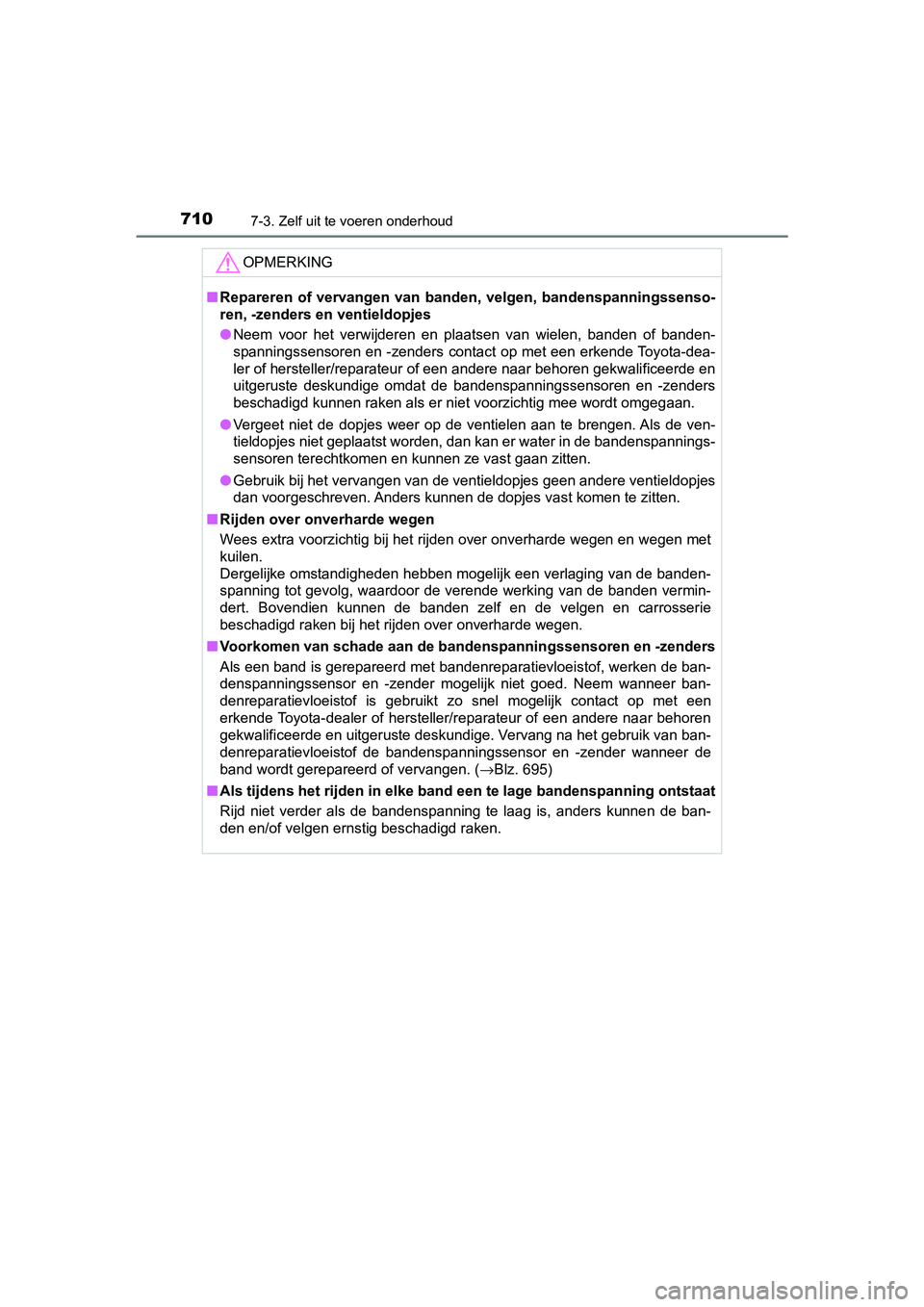

OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssenso-
ren, -zenders en ventieldopjes
● Neem voor het verwijderen en plaatsen van wielen, banden of ban den-
spanningssensoren en -zenders contact op met een erkende Toyota -dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige omdat de bandenspanningssensoren en -zend ers
beschadigd kunnen raken als er niet voorzichtig mee wordt omgeg aan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan kan er water in de bandenspannings-
sensoren terechtkomen en kunnen ze vast gaan zitten.
● Gebruik bij het vervangen van de ventieldopjes geen andere vent ieldopjes
dan voorgeschreven. Anders kunnen de dopjes vast komen te zitte n.
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met
kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de banden-
spanning tot gevolg, waardoor de verende werking van de banden vermin-
dert. Bovendien kunnen de banden zelf en de velgen en carrosser ie
beschadigd raken bij het rijden over onverharde wegen.
■ Voorkomen van schade aan de bande nspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanne er de
band wordt gerepareerd of vervangen. ( →Blz. 695)
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunne n de ban-
den en/of velgen ernstig beschadigd raken.
C-HR_OM_Europe_OM10571E.book Page 710 Monday, March 19, 2018 4:17 PM

7117-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10571E

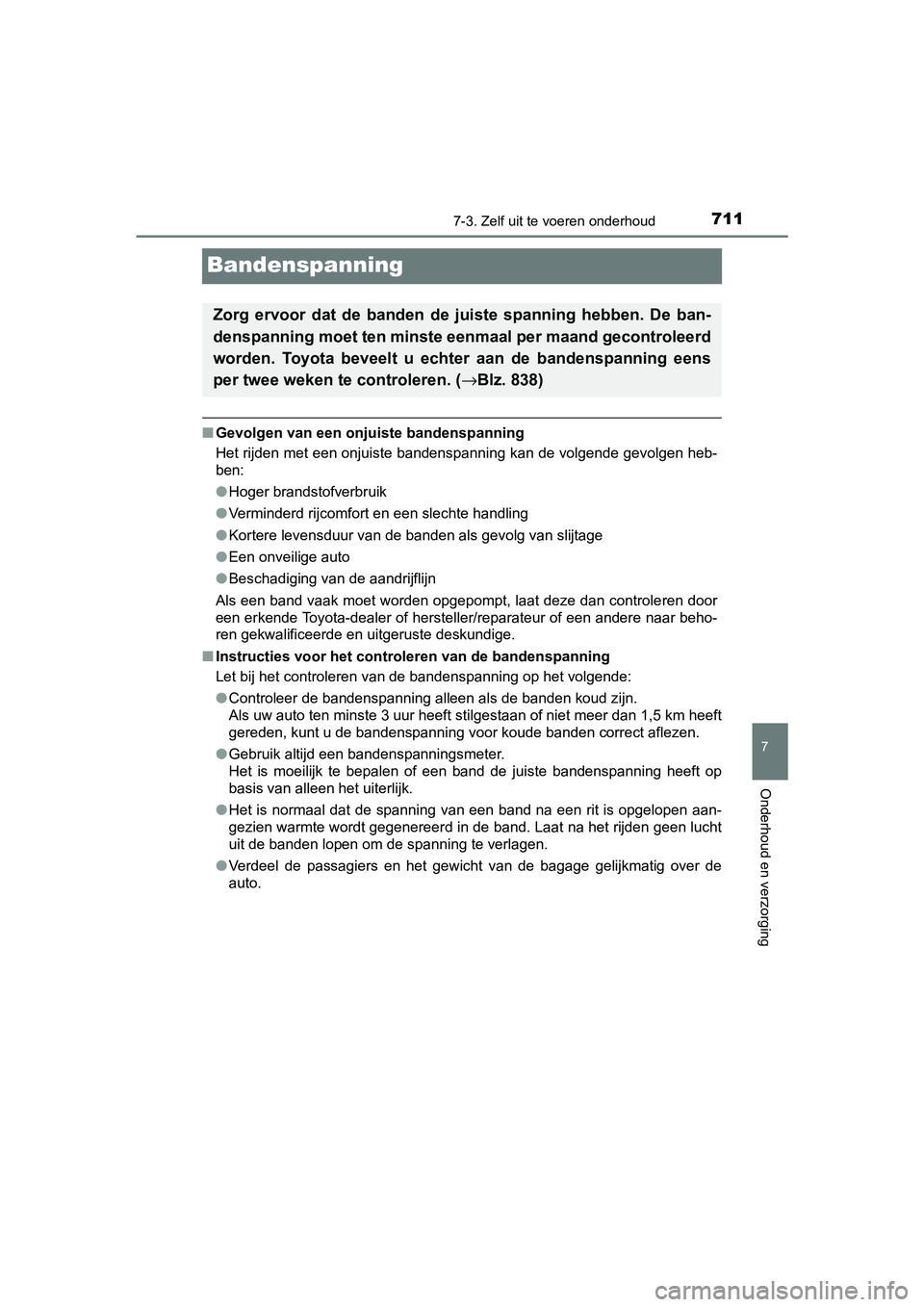

Bandenspanning
■Gevolgen van een onjuiste bandenspanning
Het rijden met een onjuiste bandenspanning kan de volgende gevolgen heb-
ben:
●Hoger brandstofverbruik
● Verminderd rijcomfort en een slechte handling
● Kortere levensduur van de banden als gevolg van slijtage
● Een onveilige auto
● Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt, laat deze dan controle ren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■ Instructies voor het controleren van de bandenspanning
Let bij het controleren van de bandenspanning op het volgende:
●Controleer de bandenspanning alleen als de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilgestaan of niet meer dan 1,5 km heeft
gereden, kunt u de bandenspanning voor koude banden correct afl ezen.
● Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de juiste bandenspanning heeft op
basis van alleen het uiterlijk.
● Het is normaal dat de spanning van een band na een rit is opgelopen aan-
gezien warmte wordt gegenereerd in de band. Laat na het rijden geen lucht
uit de banden lopen om de spanning te verlagen.
● Verdeel de passagiers en het gewicht van de bagage gelijkmatig over de
auto.
Zorg ervoor dat de banden de j uiste spanning hebben. De ban-
denspanning moet ten minste eenm aal per maand gecontroleerd
worden. Toyota beveelt u echter aan de bandenspanning eens
per twee weken te controleren. ( →Blz. 838)
C-HR_OM_Europe_OM10571E.book Page 711 Monday, March 19, 2018 4:17 PM

7127-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10571E

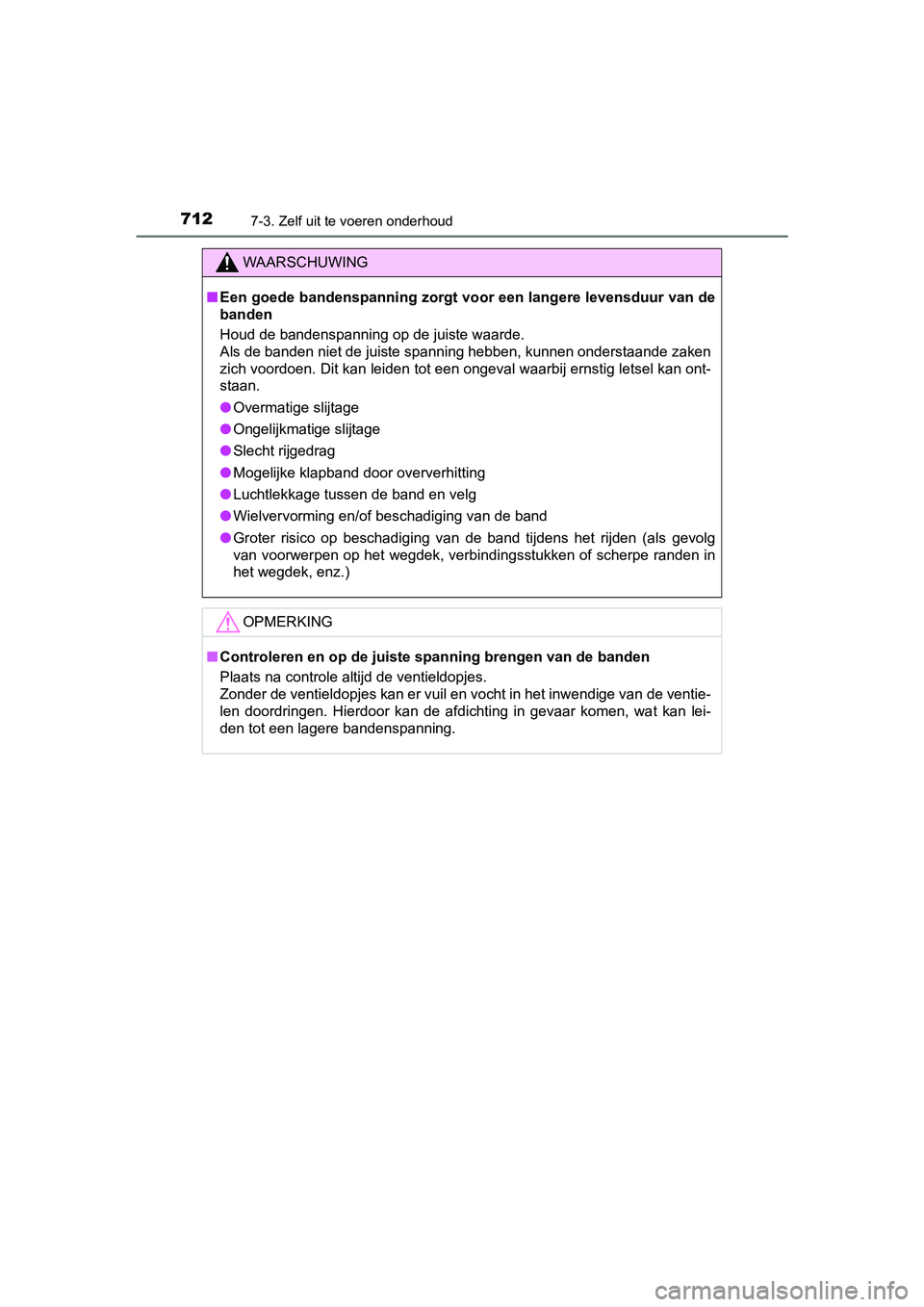

WAARSCHUWING
■Een goede bandenspanning zorgt voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een ongeval waarbij ernstig l etsel kan ont-
staan.
● Overmatige slijtage
● Ongelijkmatige slijtage
● Slecht rijgedrag
● Mogelijke klapband door oververhitting
● Luchtlekkage tussen de band en velg
● Wielvervorming en/of beschadiging van de band
● Groter risico op beschadiging van de band tijdens het rijden (a ls gevolg
van voorwerpen op het wegdek, verbindingsstukken of scherpe ran den in
het wegdek, enz.)
OPMERKING
■ Controleren en op de juiste spanning brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige van de ventie-
len doordringen. Hierdoor kan de afdichting in gevaar komen, wa t kan lei-
den tot een lagere bandenspanning.
C-HR_OM_Europe_OM10571E.book Page 712 Monday, March 19, 2018 4:17 PM

7137-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10571E

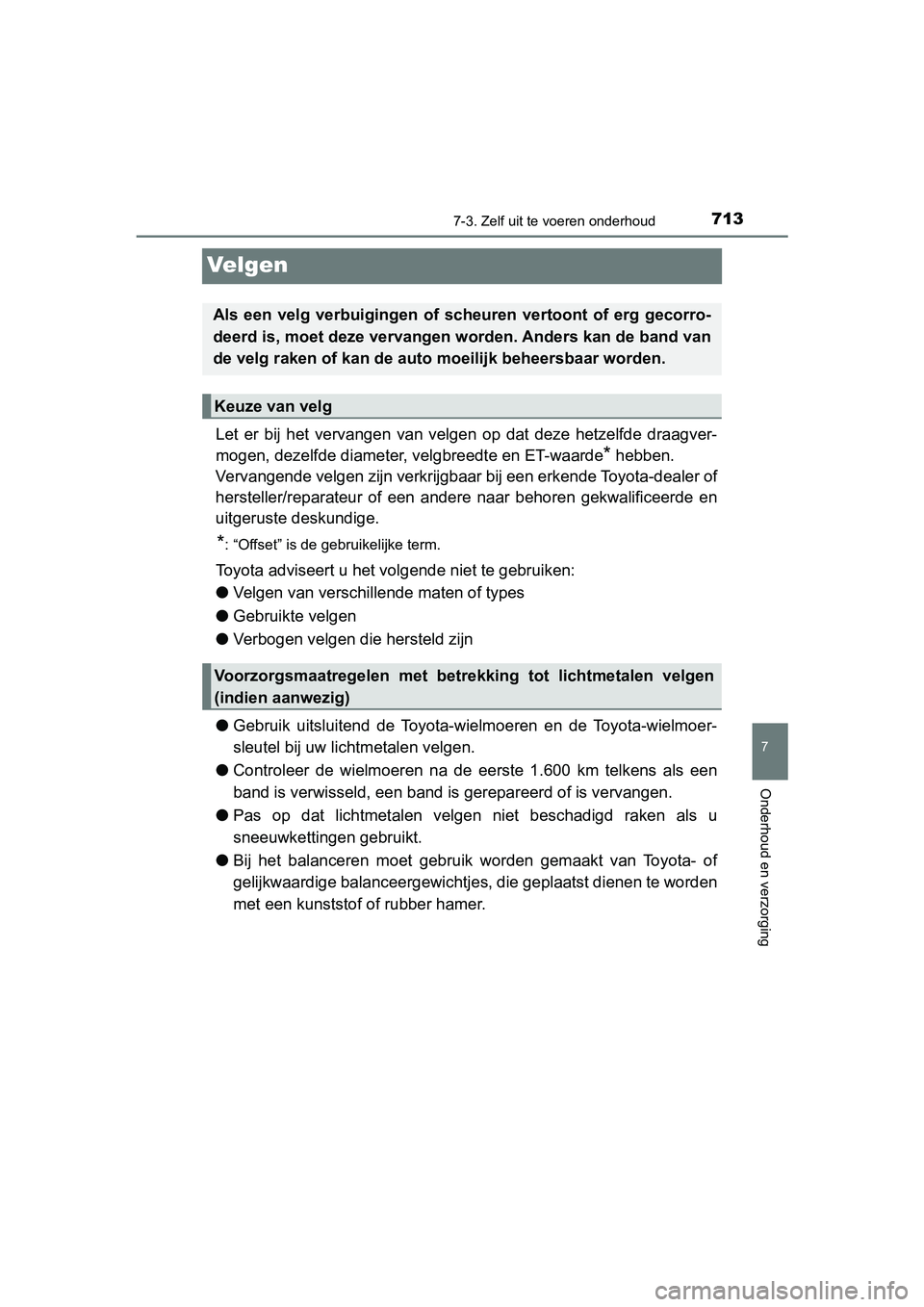

Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draag ver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en
uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het vol gende niet te gebruiken:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoer-
sleutel bij uw lic htmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes, die geplaatst dienen te wor den
met een kunststof of rubber hamer.
Als een velg verbuigingen of sch euren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van
de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Voorzorgsmaatregelen met betr ekking tot lichtmetalen velgen
(indien aanwezig)
C-HR_OM_Europe_OM10571E.book Page 713 Monday, March 19, 2018 4:17 PM

7147-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10571E

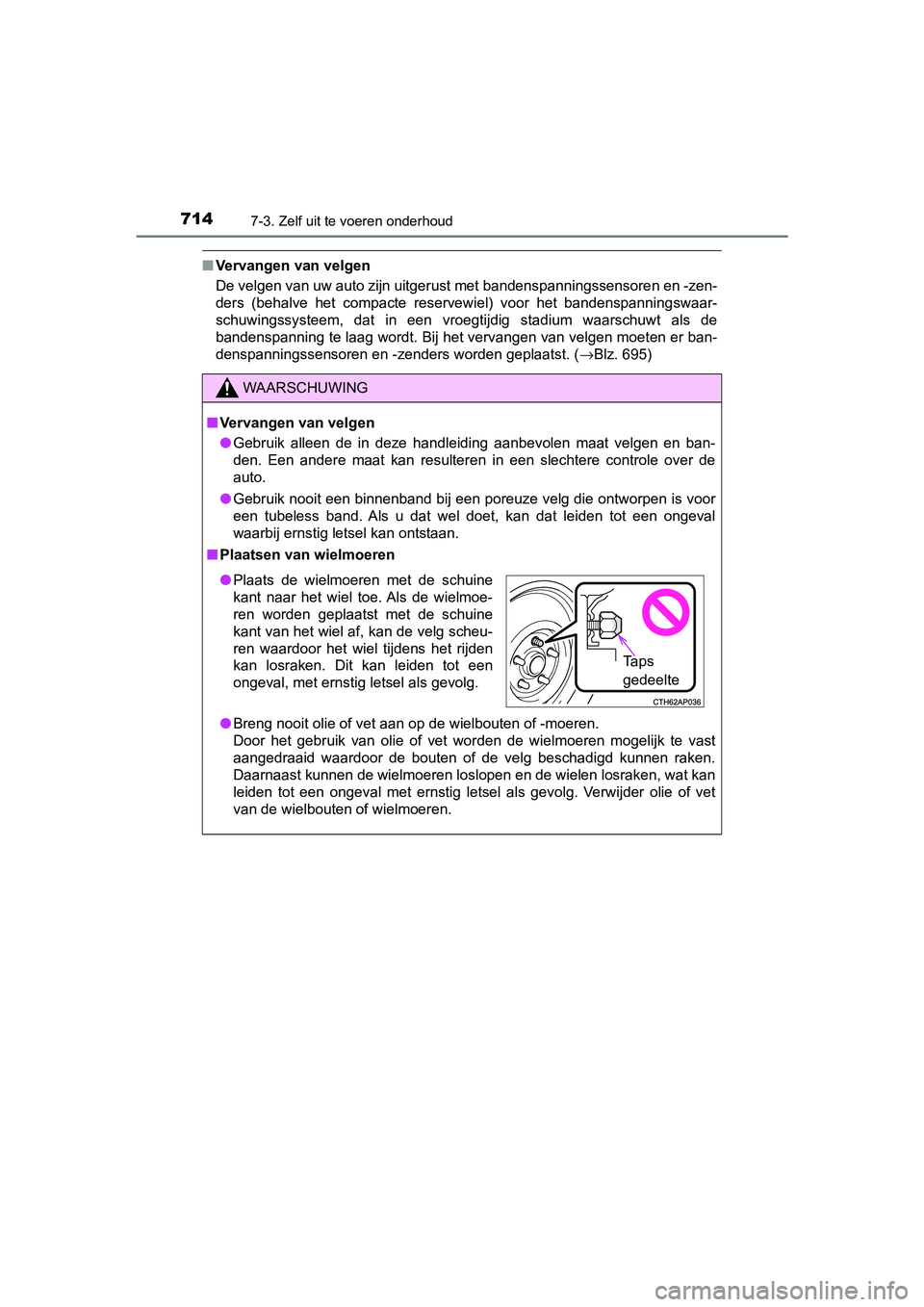

■Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensore n en -zen-
ders (behalve het compacte reservewiel) voor het bandenspanning swaar-
schuwingssysteem, dat in een vroegtijdig stadium waarschuwt als de
bandenspanning te laag wordt. Bij het vervangen van velgen moet en er ban-
denspanningssensoren en -zenders worden geplaatst. ( →Blz. 695)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle o ver de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen rak en.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.
Taps
gedeelte
C-HR_OM_Europe_OM10571E.book Page 714 Monday, March 19, 2018 4:17 PM

7157-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10571E

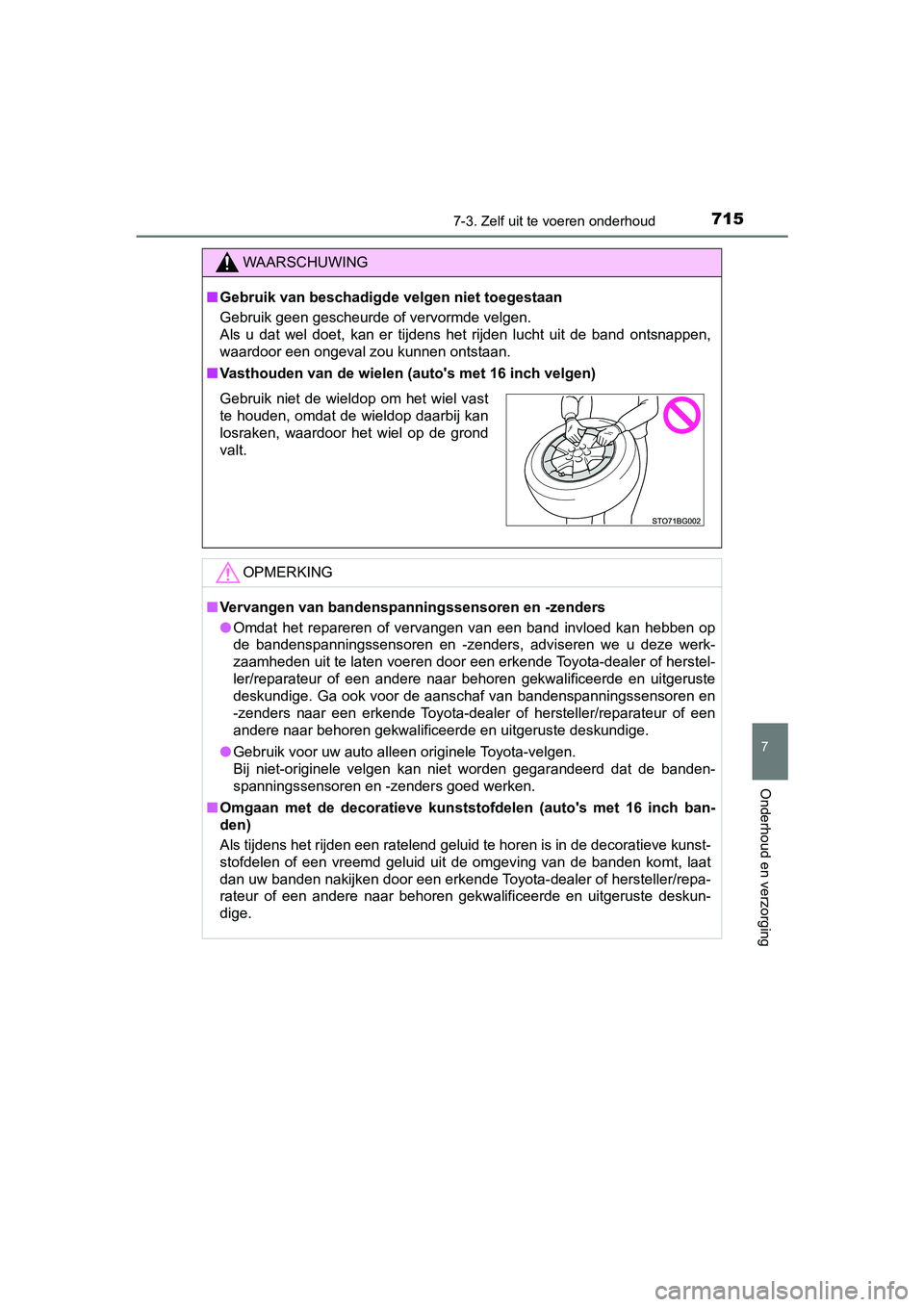

WAARSCHUWING
■Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
■ Vasthouden van de wielen ( auto's met 16 inch velgen)
OPMERKING
■Vervangen van bandenspanningssensoren en -zenders
● Omdat het repareren of vervangen van een band invloed kan hebbe n op
de bandenspanningssensoren en -zenders, adviseren we u deze wer k-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota- dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b anden-
spanningssensoren en -zenders goed werken.
■ Omgaan met de decoratieve kunststo fdelen (auto's met 16 inch ban-
den)
Als tijdens het rijden een ratelend geluid te horen is in de de coratieve kunst-
stofdelen of een vreemd geluid uit de omgeving van de banden ko mt, laat
dan uw banden nakijken door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Gebruik niet de wieldop om het wiel vast
te houden, omdat de wieldop daarbij kan
losraken, waardoor het wiel op de grond
valt.
C-HR_OM_Europe_OM10571E.book Page 715 Monday, March 19, 2018 4:17 PM

7167-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10571E

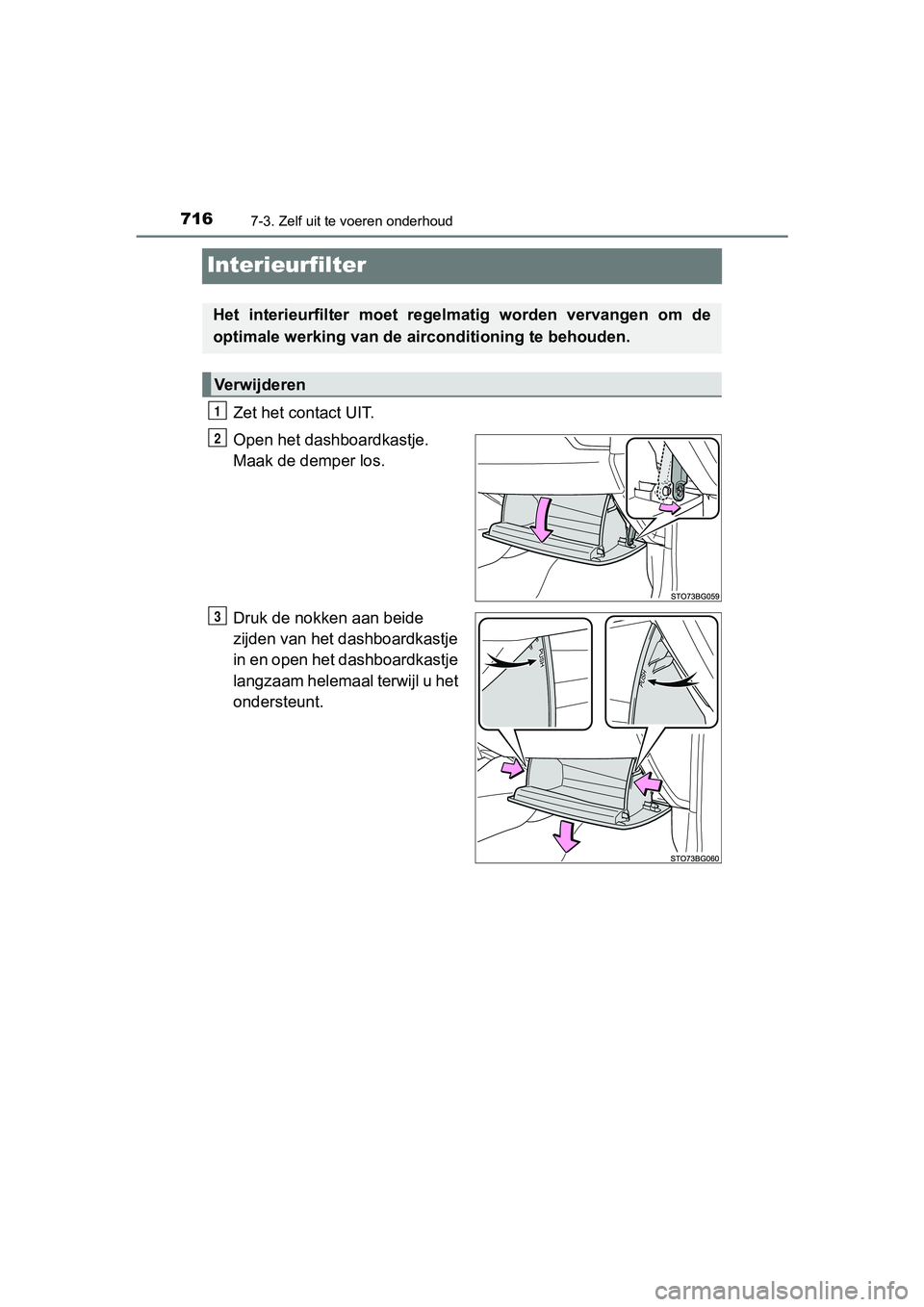

Interieurfilter
Zet het contact UIT.
Open het dashboardkastje.
Maak de demper los.
Druk de nokken aan beide
zijden van het dashboardkastje
in en open het dashboardkastje
langzaam helemaal terwijl u het
ondersteunt.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Verwijderen
1
2
3
C-HR_OM_Europe_OM10571E.book Page 716 Monday, March 19, 2018 4:17 PM

7177-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10571E

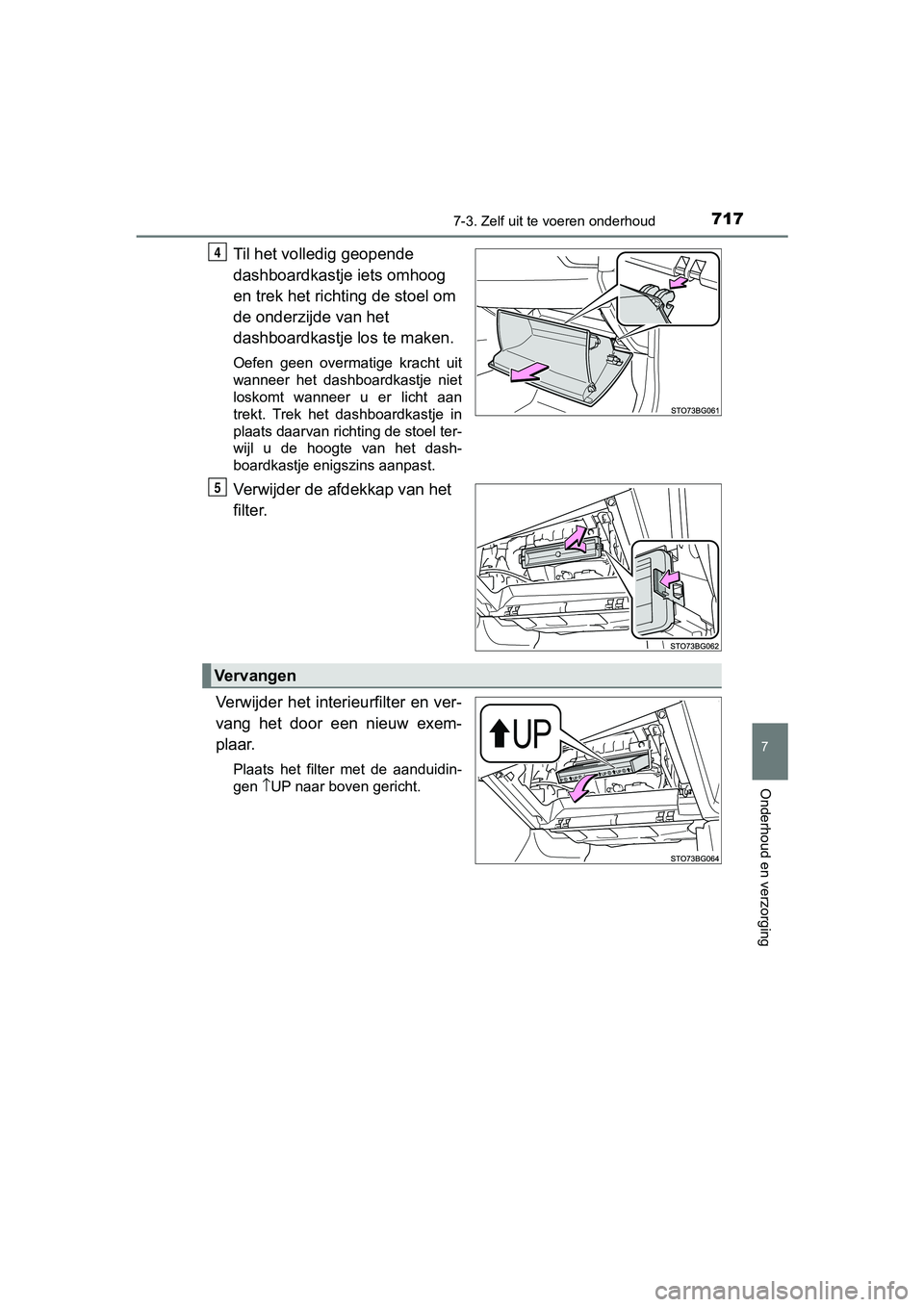

Til het volledig geopende
dashboardkastje iets omhoog
en trek het richting de stoel om
de onderzijde van het
dashboardkastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan
trekt. Trek het dashboardkastje in
plaats daarvan richting de stoel ter-
wijl u de hoogte van het dash-
boardkastje enigszins aanpast.
Verwijder de afdekkap van het
filter.
Verwijder het interieurfilter en ver-
vang het door een nieuw exem-
plaar.
Plaats het filter met de aanduidin-
gen \b UP naar boven gericht.
4
5
Vervangen
C-HR_OM_Europe_OM10571E.book Page 717 Monday, March 19, 2018 4:17 PM

7187-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10571E

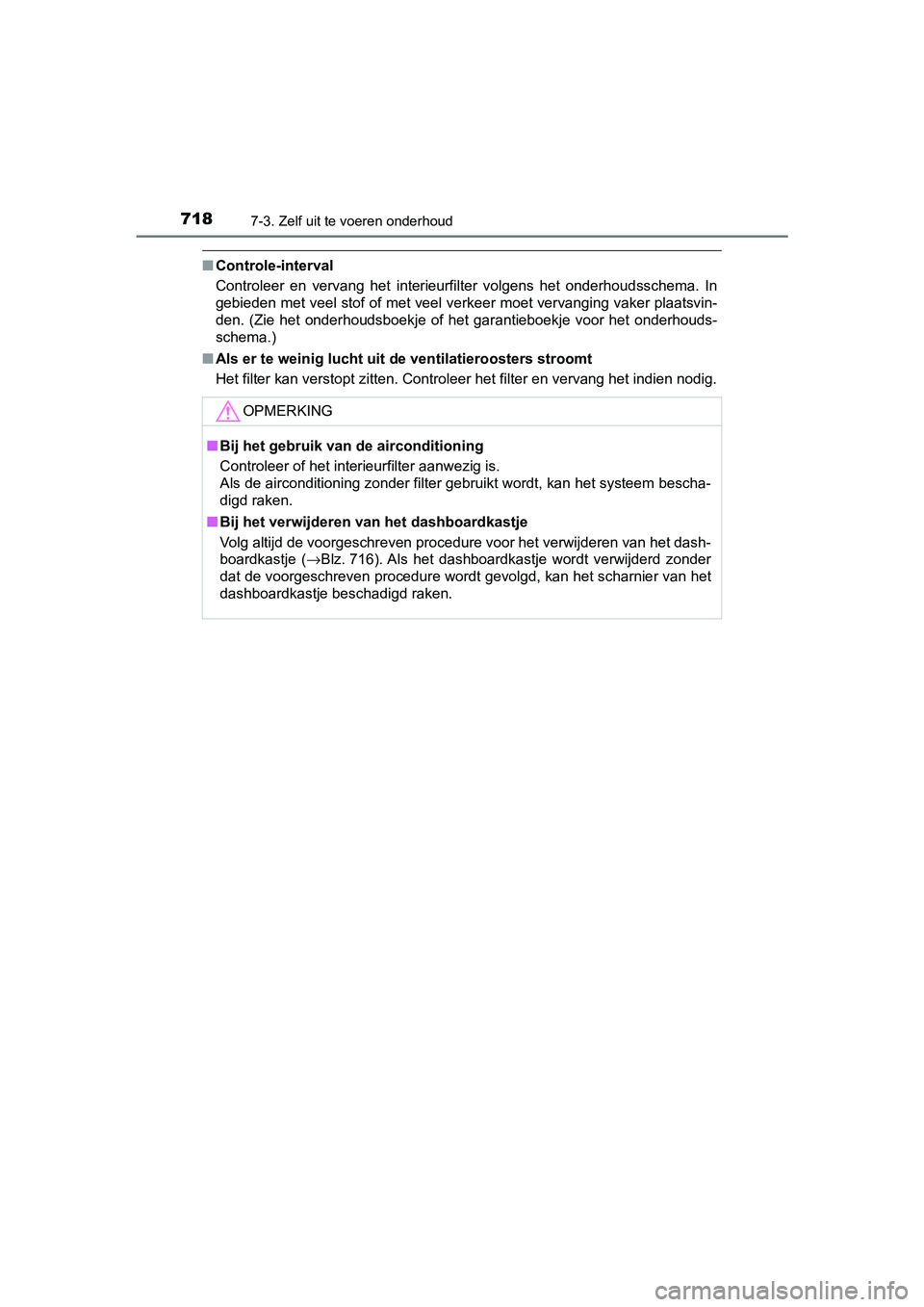

■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het o nderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen va n het dash-
boardkastje ( →Blz. 716). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnie r van het
dashboardkastje beschadigd raken.
C-HR_OM_Europe_OM10571E.book Page 718 Monday, March 19, 2018 4:17 PM

7197-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10571E

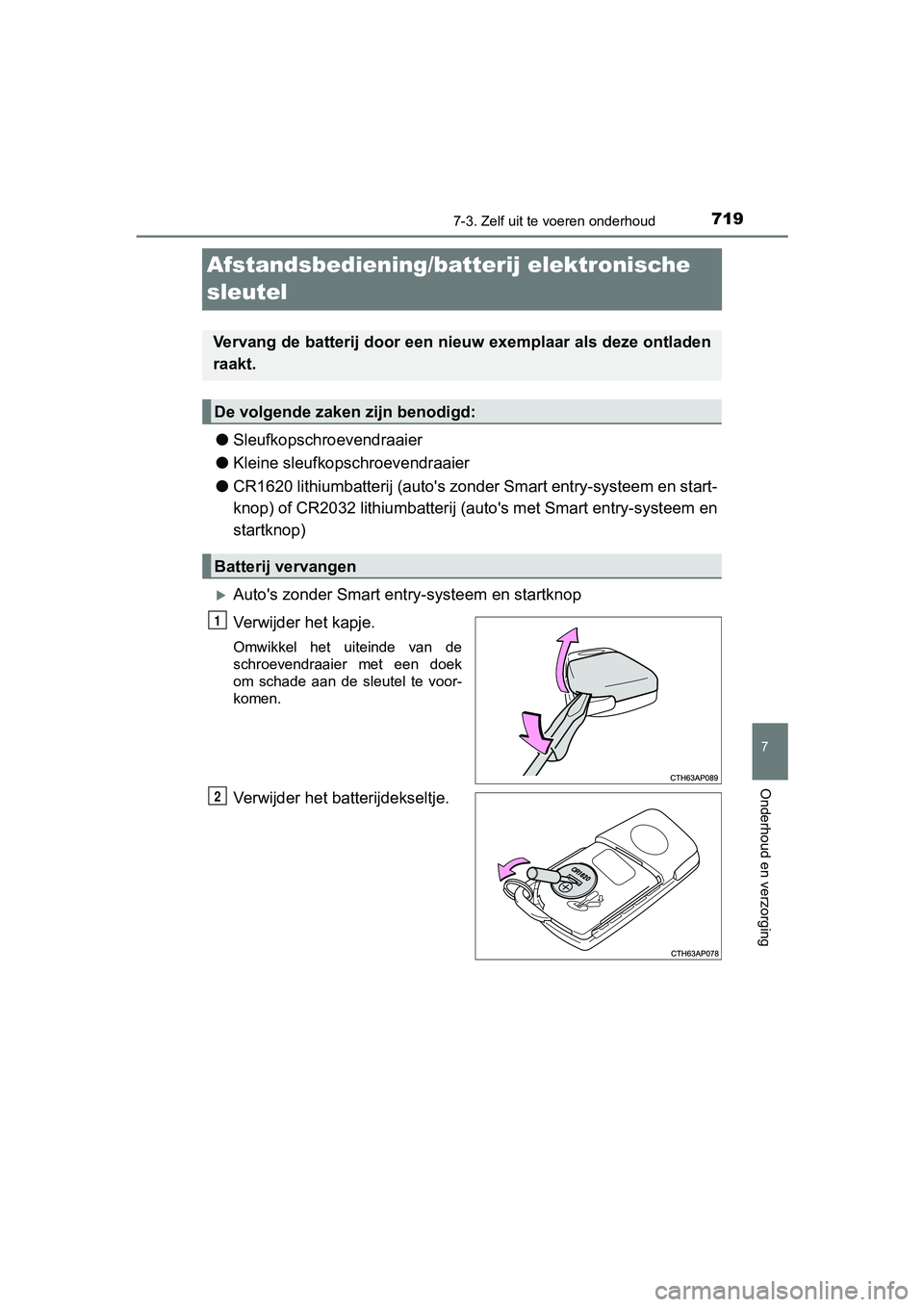

Afstandsbediening/batterij elektronische
sleutel
●Sleufkopschroevendraaier
● Kleine sleufkopschroevendraaier
● CR1620 lithiumbatterij (auto's zonder Smart entry-systeem en st art-
knop) of CR2032 lithiumbatterij (auto's met Smart entry-systeem en
startknop)
Auto's zonder Smart ent ry-systeem en startknop
Verwijder het kapje.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade aan de sleutel te voor-
komen.
Verwijder het batterijdekseltje.
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
C-HR_OM_Europe_OM10571E.book Page 719 Monday, March 19, 2018 4:17 PM
