TOYOTA C-HR 2018 Instructieboekje (in Dutch)

7307-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10571E■

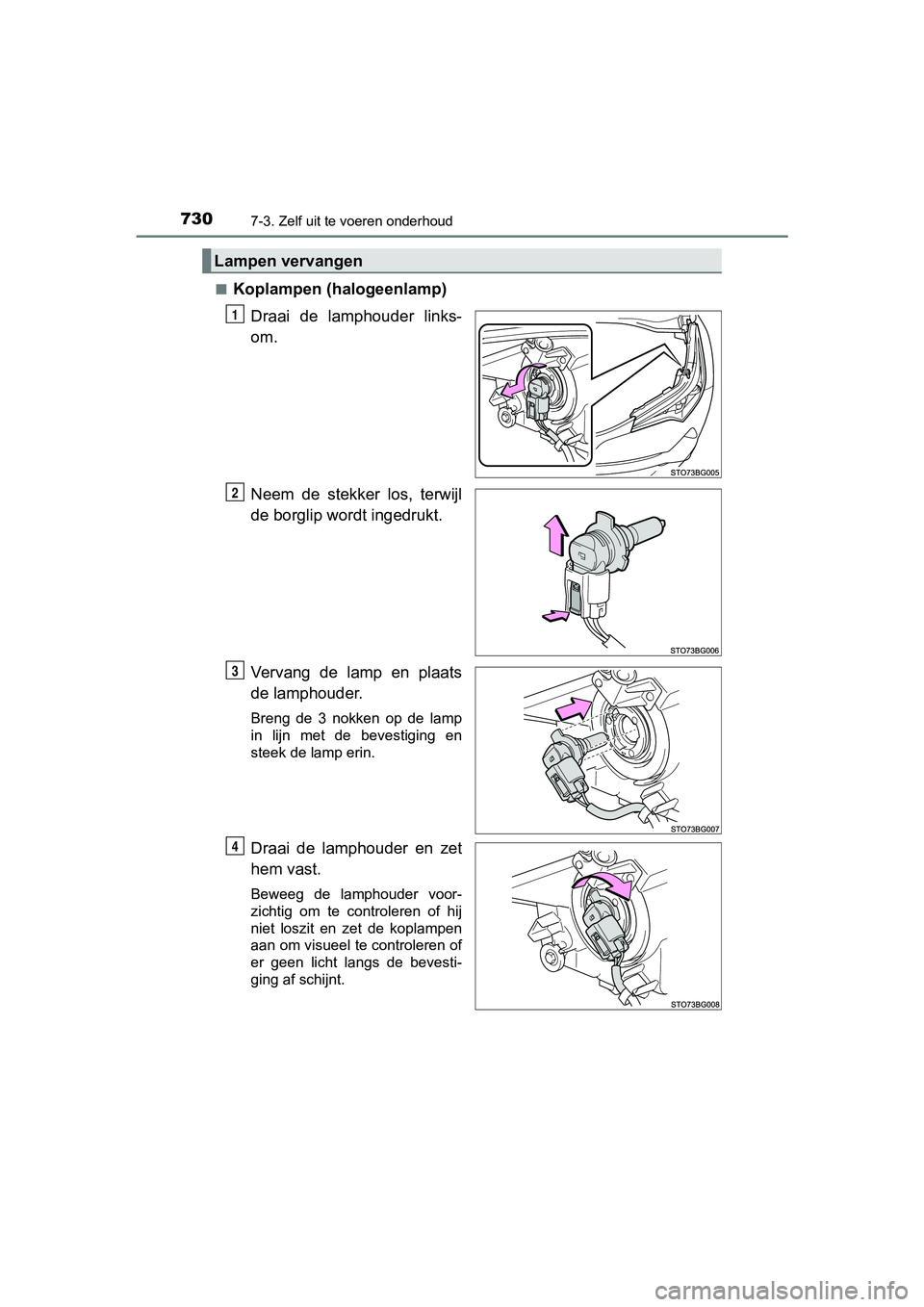

Koplampen (halogeenlamp)
Draai de lamphouder links-
om.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Lampen vervangen
1
2
3
4
C-HR_OM_Europe_OM10571E.book Page 730 Monday, March 19, 2018 4:17 PM

7317-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10571E■

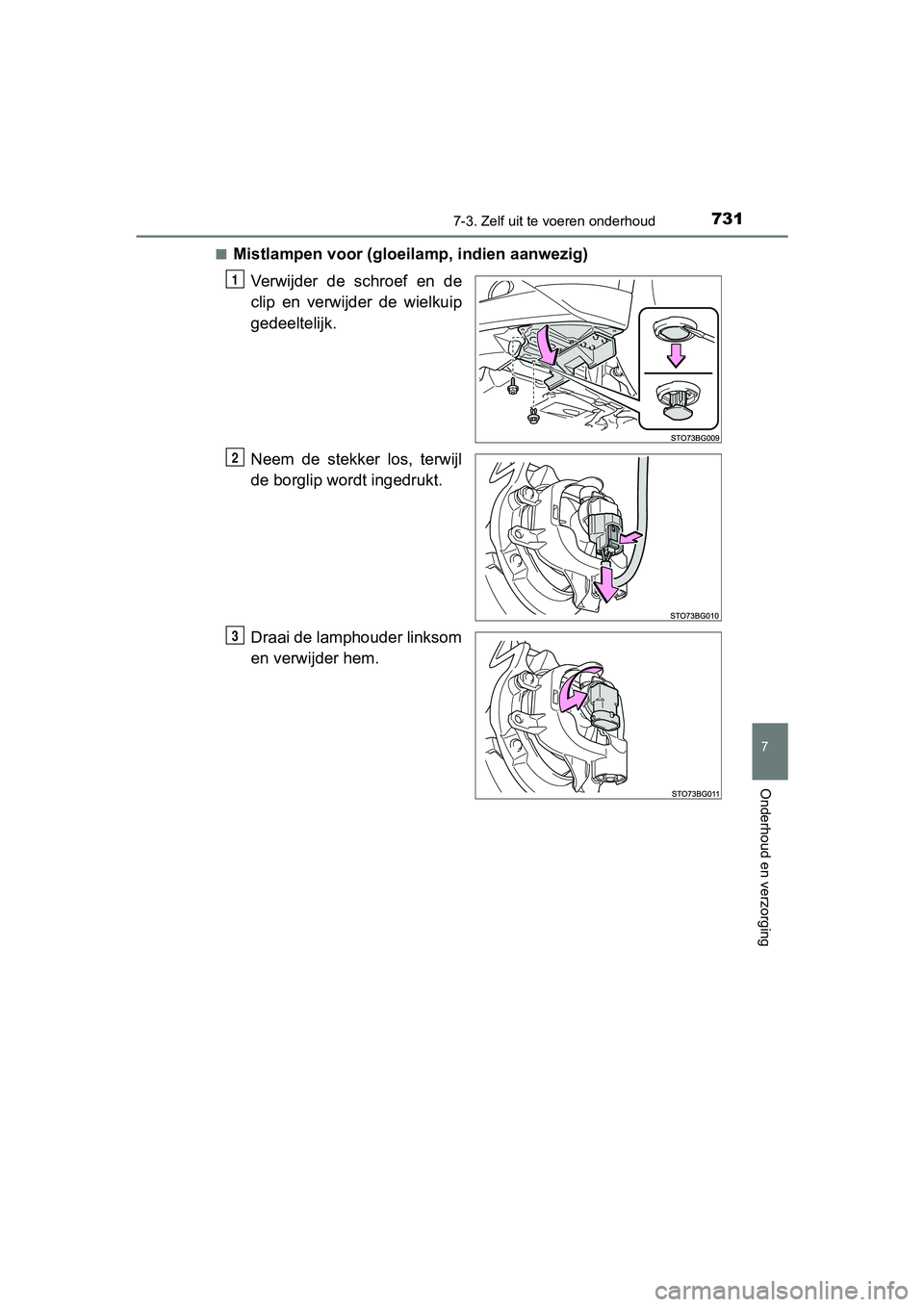

Mistlampen voor (gloeilamp, indien aanwezig)
Verwijder de schroef en de
clip en verwijder de wielkuip
gedeeltelijk.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder linksom
en verwijder hem.
1
2
3
C-HR_OM_Europe_OM10571E.book Page 731 Monday, March 19, 2018 4:17 PM

7327-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10571E

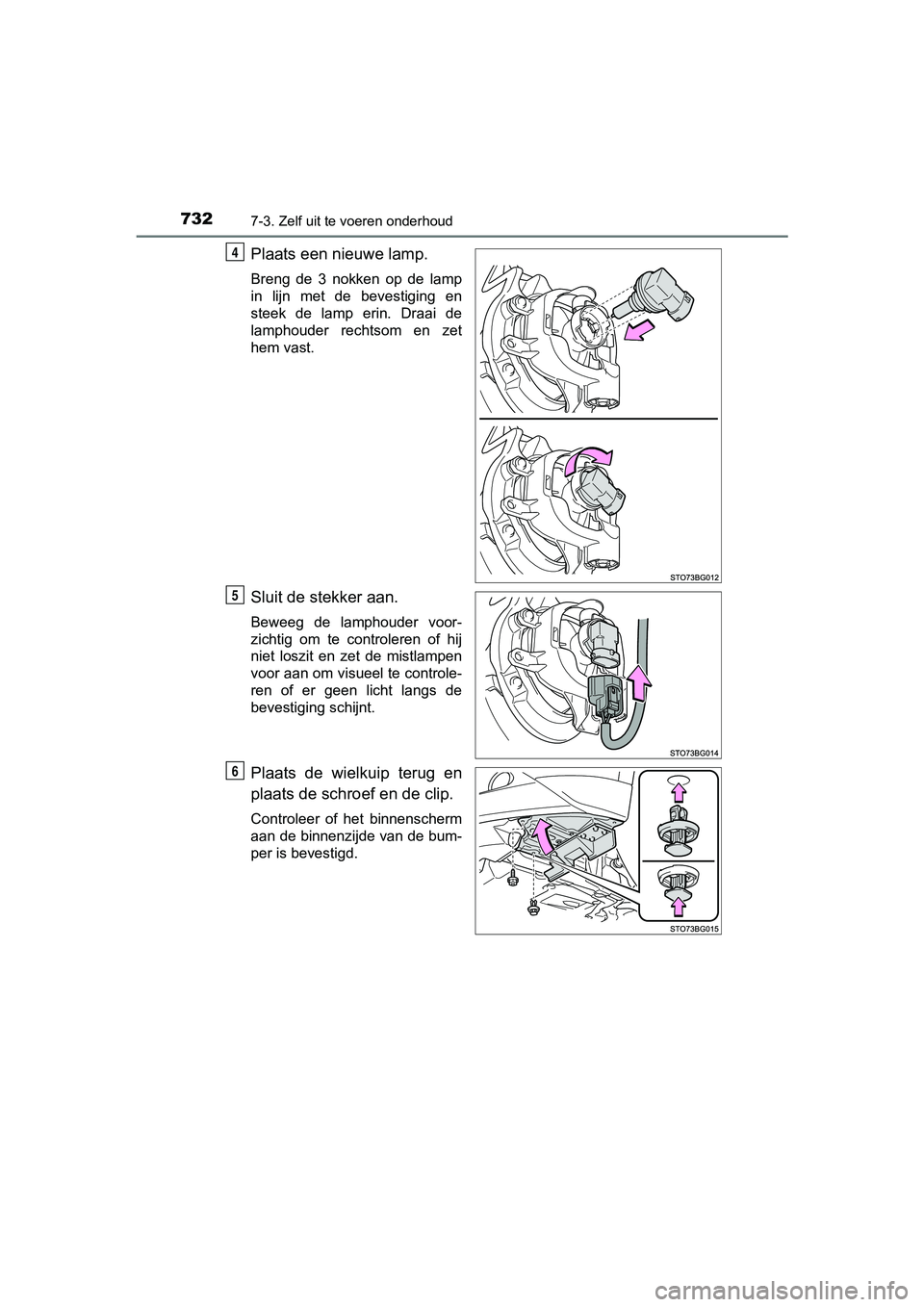

Plaats een nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin. Draai de
lamphouder rechtsom en zet
hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Plaats de wielkuip terug en
plaats de schroef en de clip.
Controleer of het binnenscherm
aan de binnenzijde van de bum-
per is bevestigd.
4
5
6
C-HR_OM_Europe_OM10571E.book Page 732 Monday, March 19, 2018 4:17 PM

7337-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10571E■

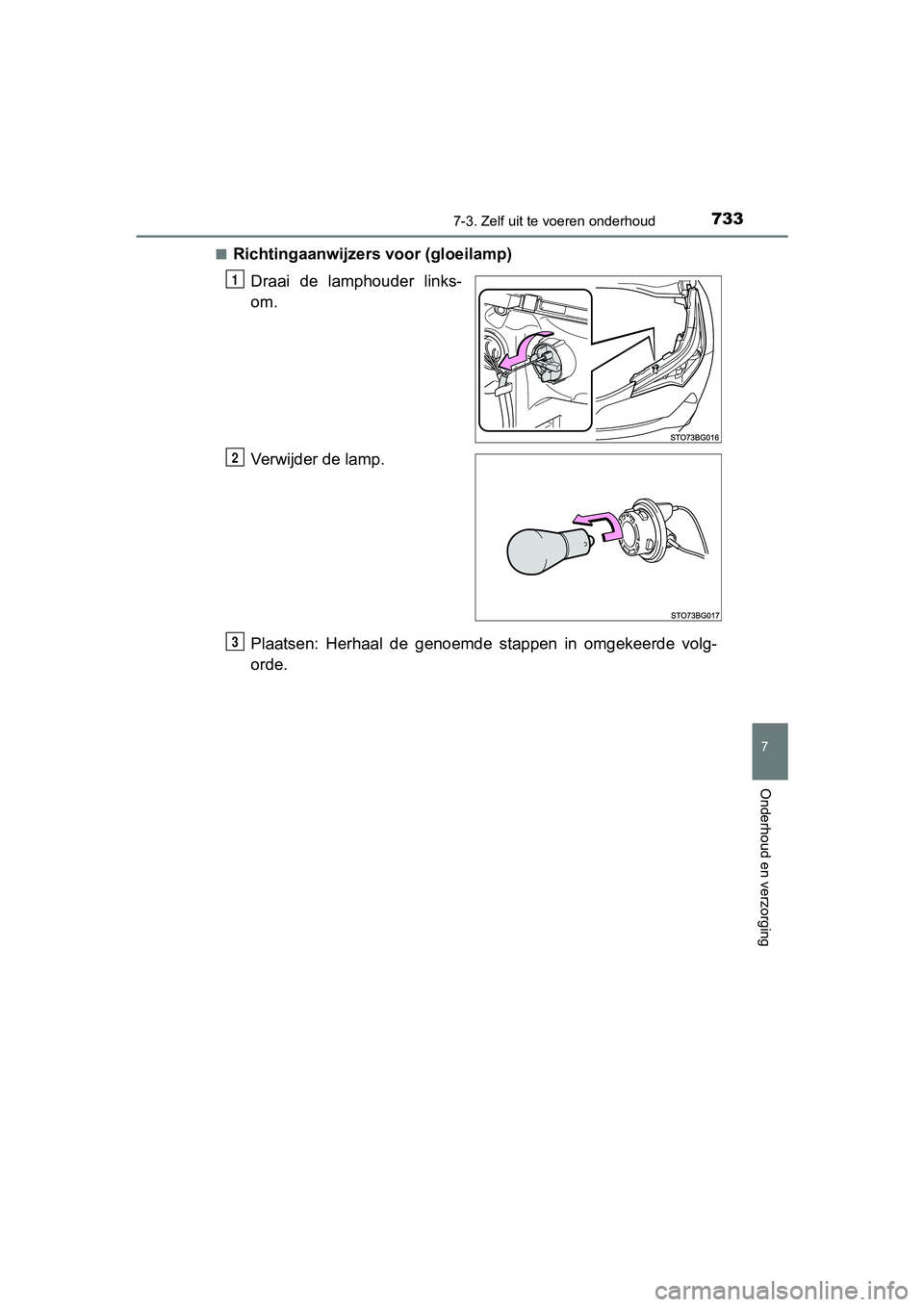

Richtingaanwijzers voor (gloeilamp)
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
C-HR_OM_Europe_OM10571E.book Page 733 Monday, March 19, 2018 4:17 PM

7347-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10571E■

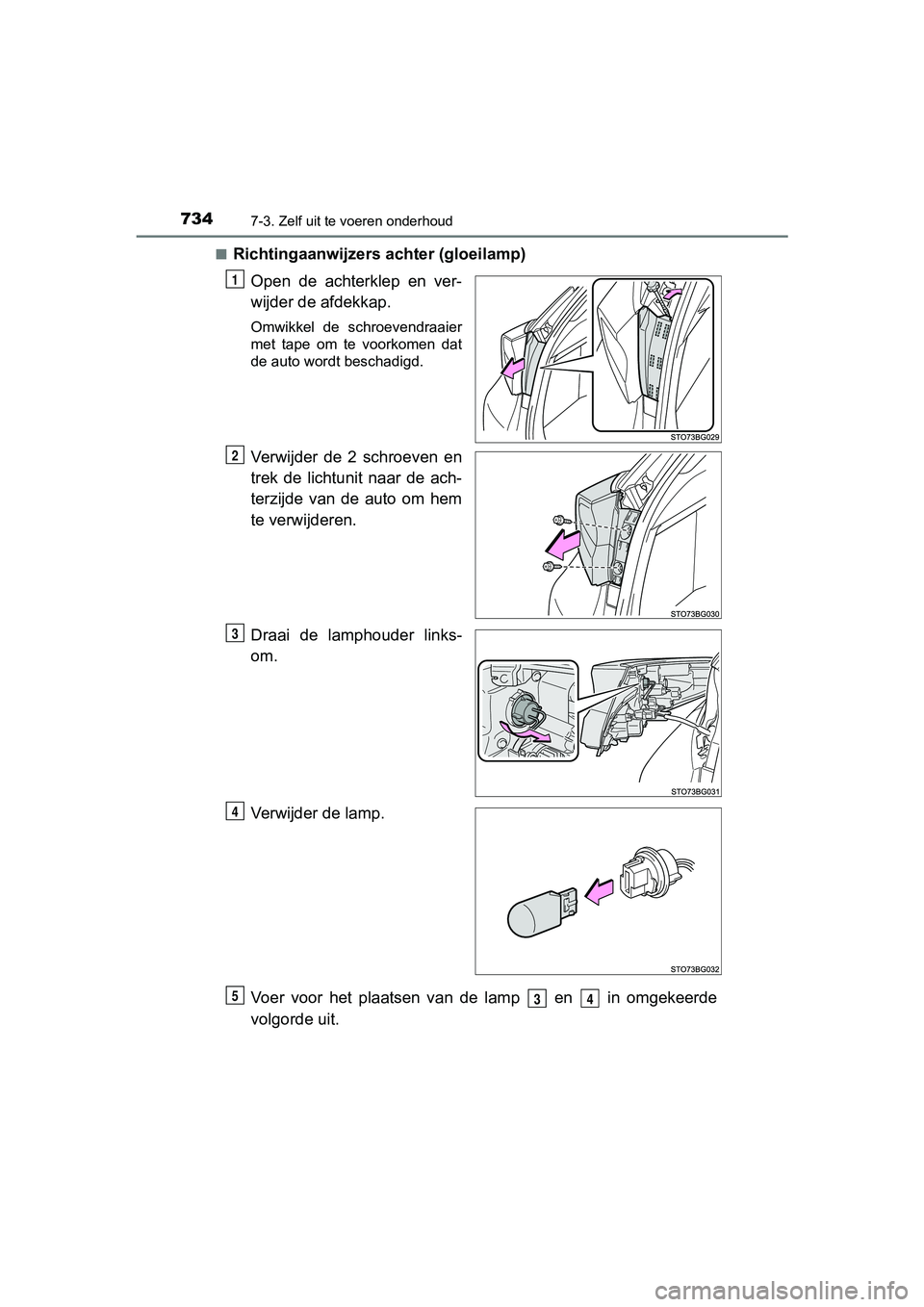

Richtingaanwijzers achter (gloeilamp)
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de 2 schroeven en
trek de lichtunit naar de ach-
terzijde van de auto om hem
te verwijderen.
Draai de lamphouder links-
om.
Verwijder de lamp.
Voer voor het plaatsen van de lamp en in omgekeerde
volgorde uit.
1
2
3
4
534
C-HR_OM_Europe_OM10571E.book Page 734 Monday, March 19, 2018 4:17 PM

7357-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10571E

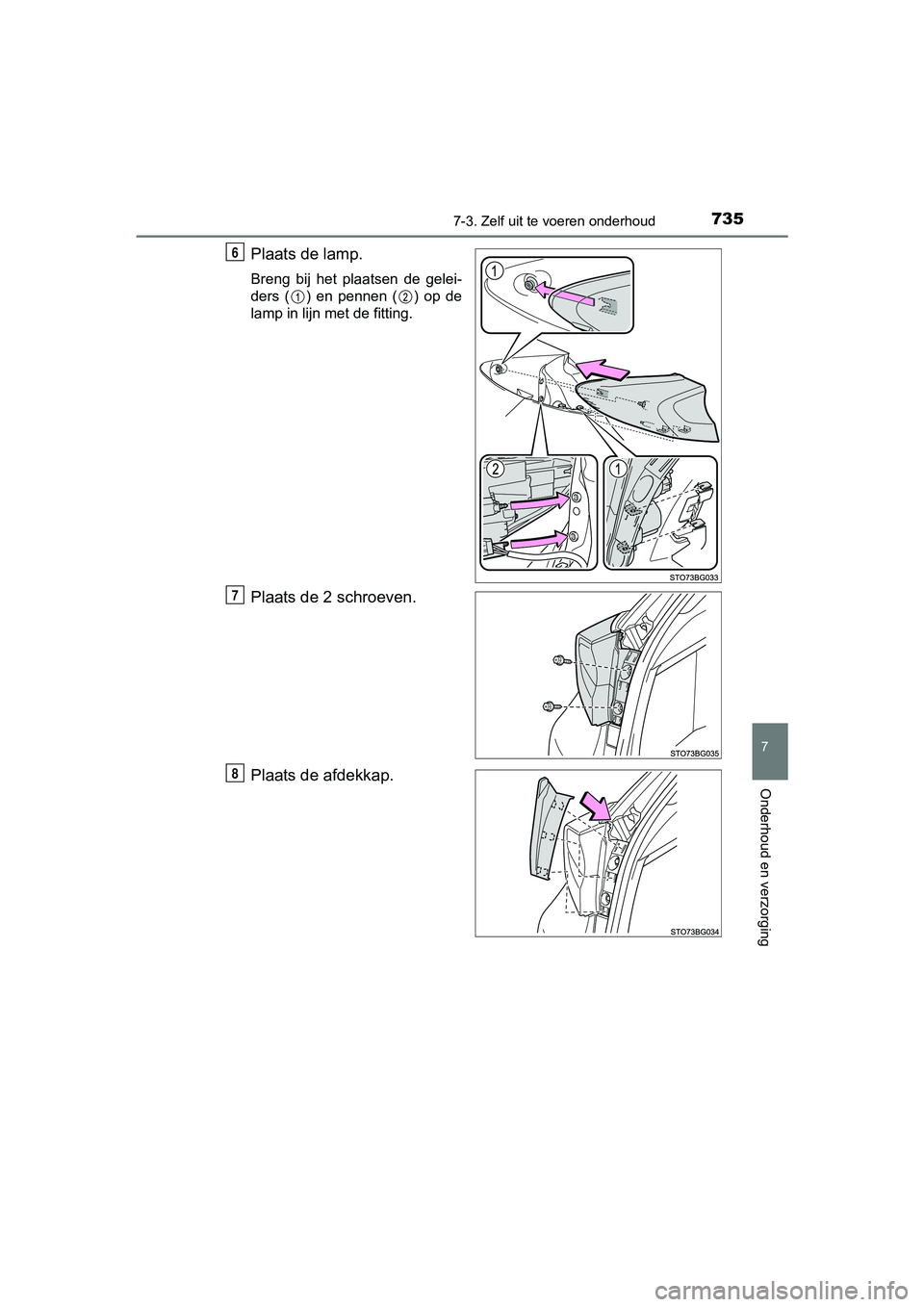

Plaats de lamp.
Breng bij het plaatsen de gelei-
ders ( ) en pennen ( ) op de
lamp in lijn met de fitting.
Plaats de 2 schroeven.
Plaats de afdekkap.
6
7
8
C-HR_OM_Europe_OM10571E.book Page 735 Monday, March 19, 2018 4:17 PM

7367-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10571E■

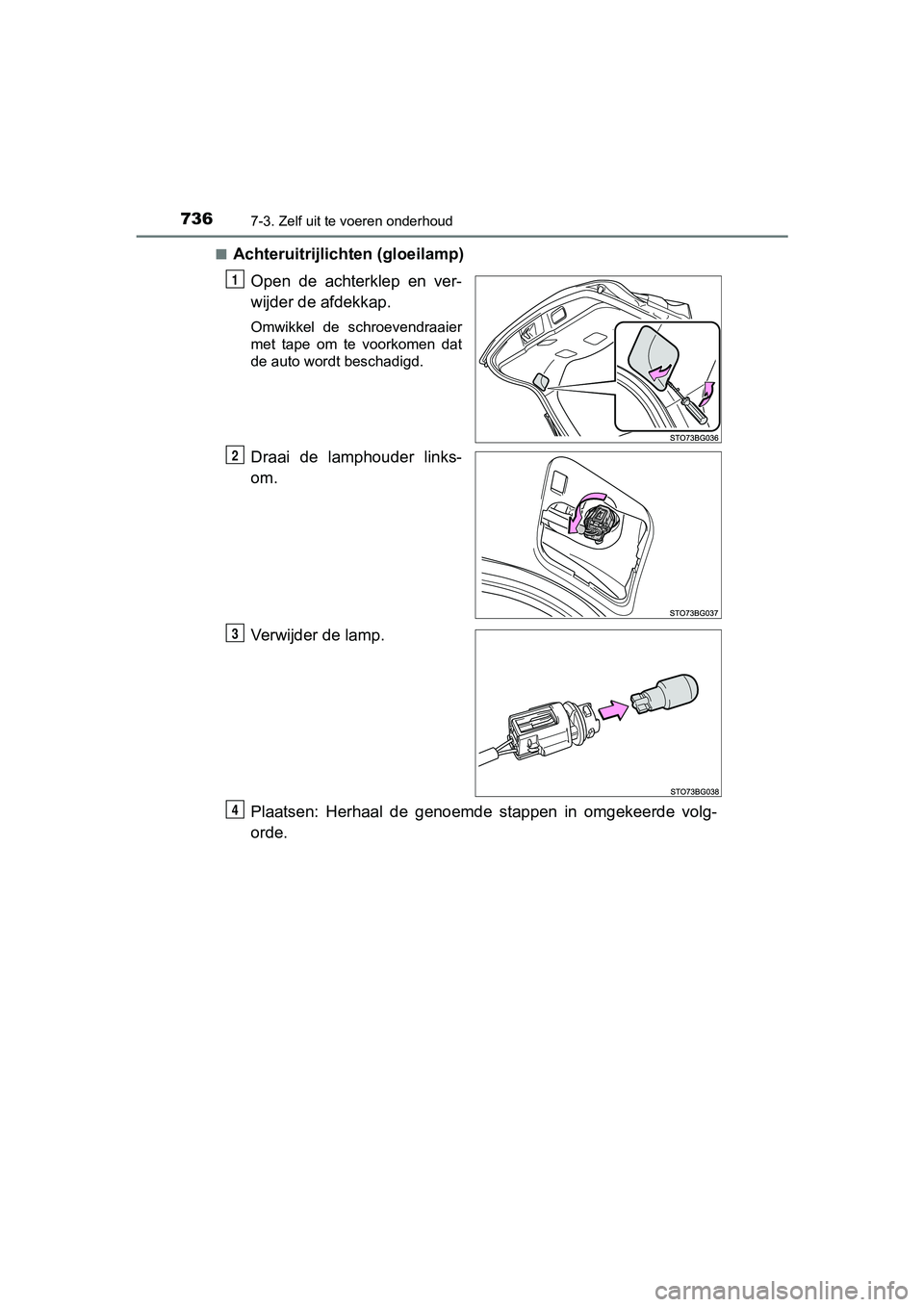

Achteruitrijlicht
en (gloeilamp)
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
C-HR_OM_Europe_OM10571E.book Page 736 Monday, March 19, 2018 4:17 PM

7377-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10571E■

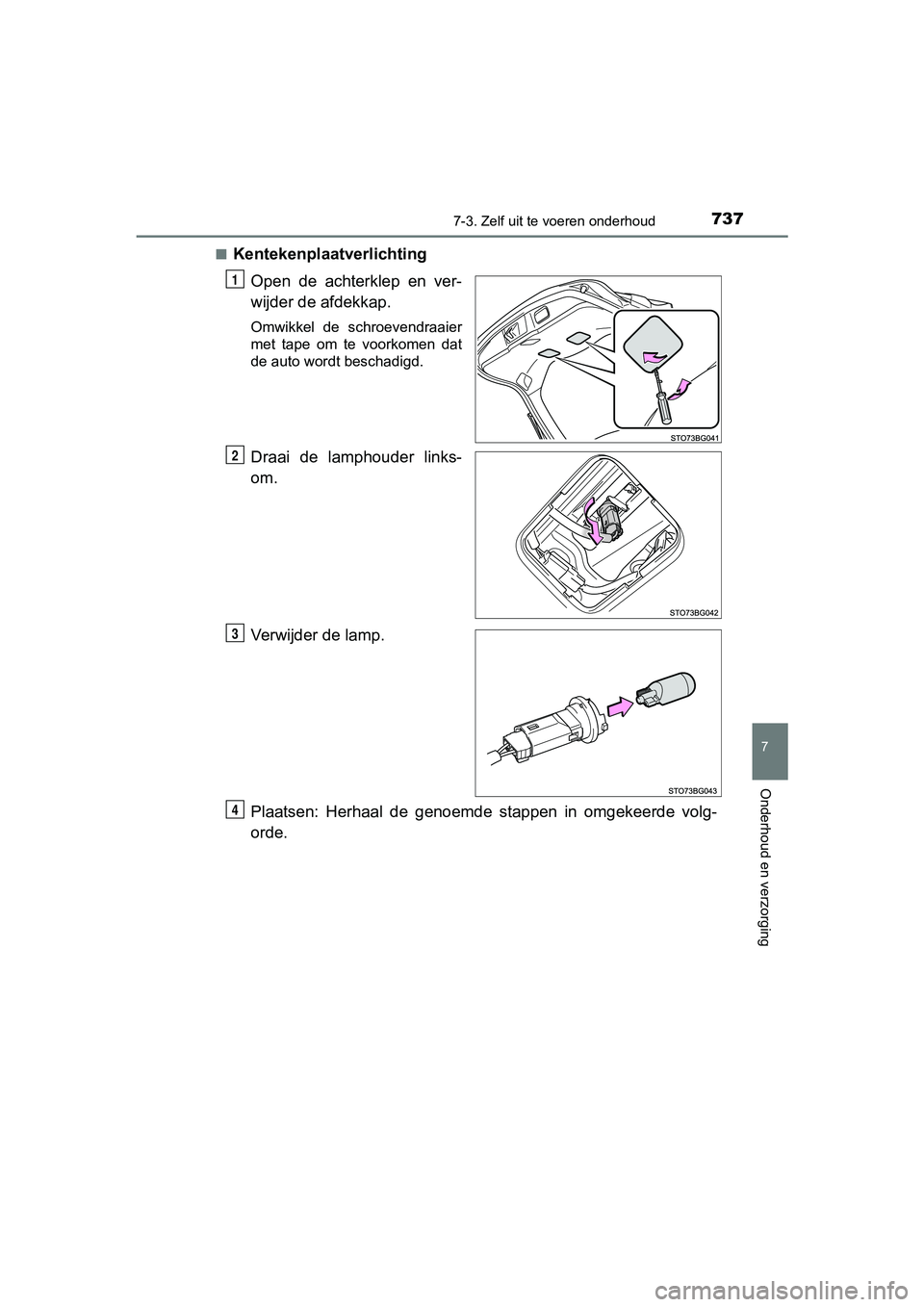

Kentekenplaatverlichting
Open de achterklep en ver-
wijder de afdekkap.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
C-HR_OM_Europe_OM10571E.book Page 737 Monday, March 19, 2018 4:17 PM

7387-3. Zelf uit te voeren onderhoud
C-HR_OM_Europe_OM10571E■

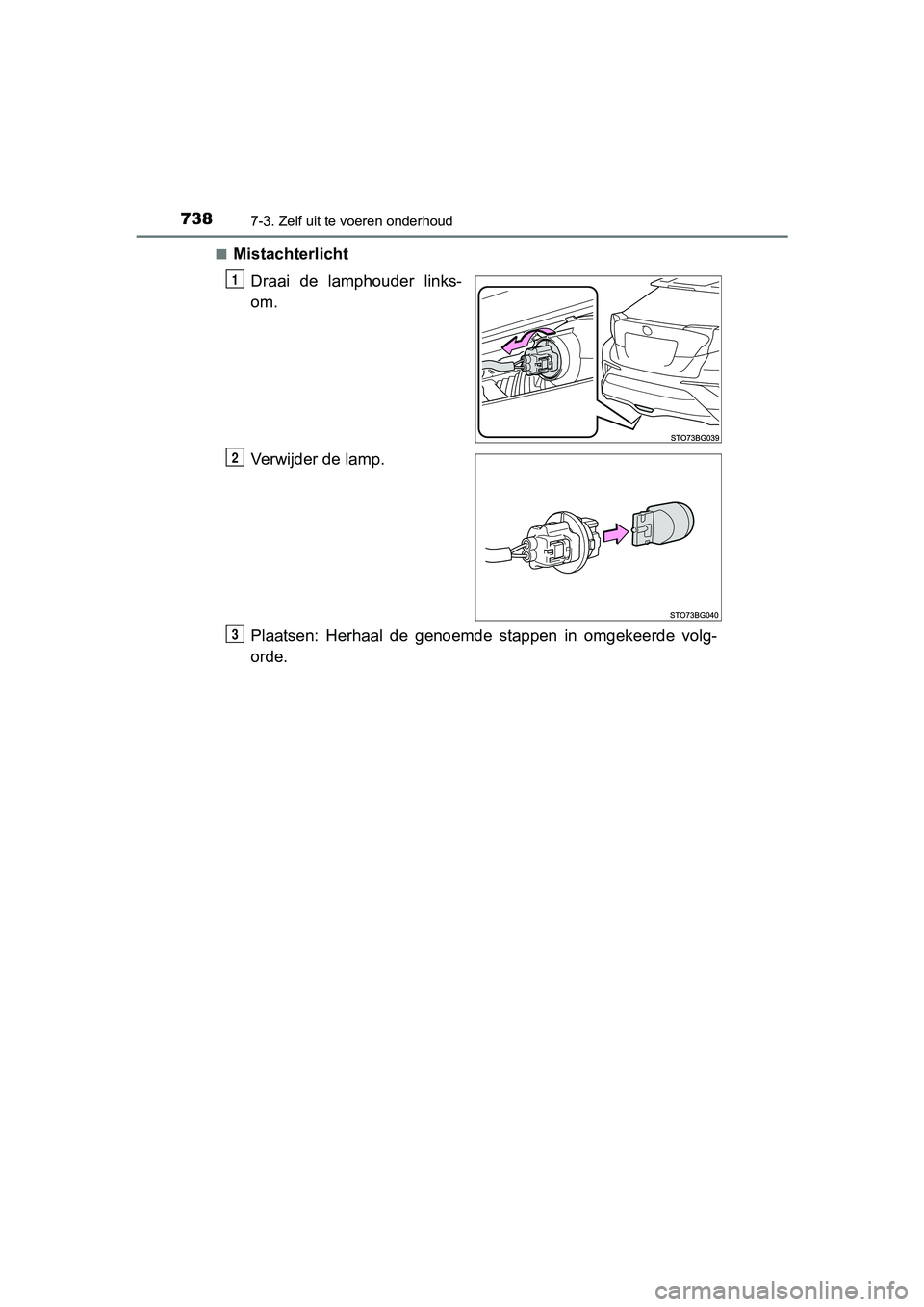

Mistachterlicht
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
C-HR_OM_Europe_OM10571E.book Page 738 Monday, March 19, 2018 4:17 PM

7397-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
C-HR_OM_Europe_OM10571E■

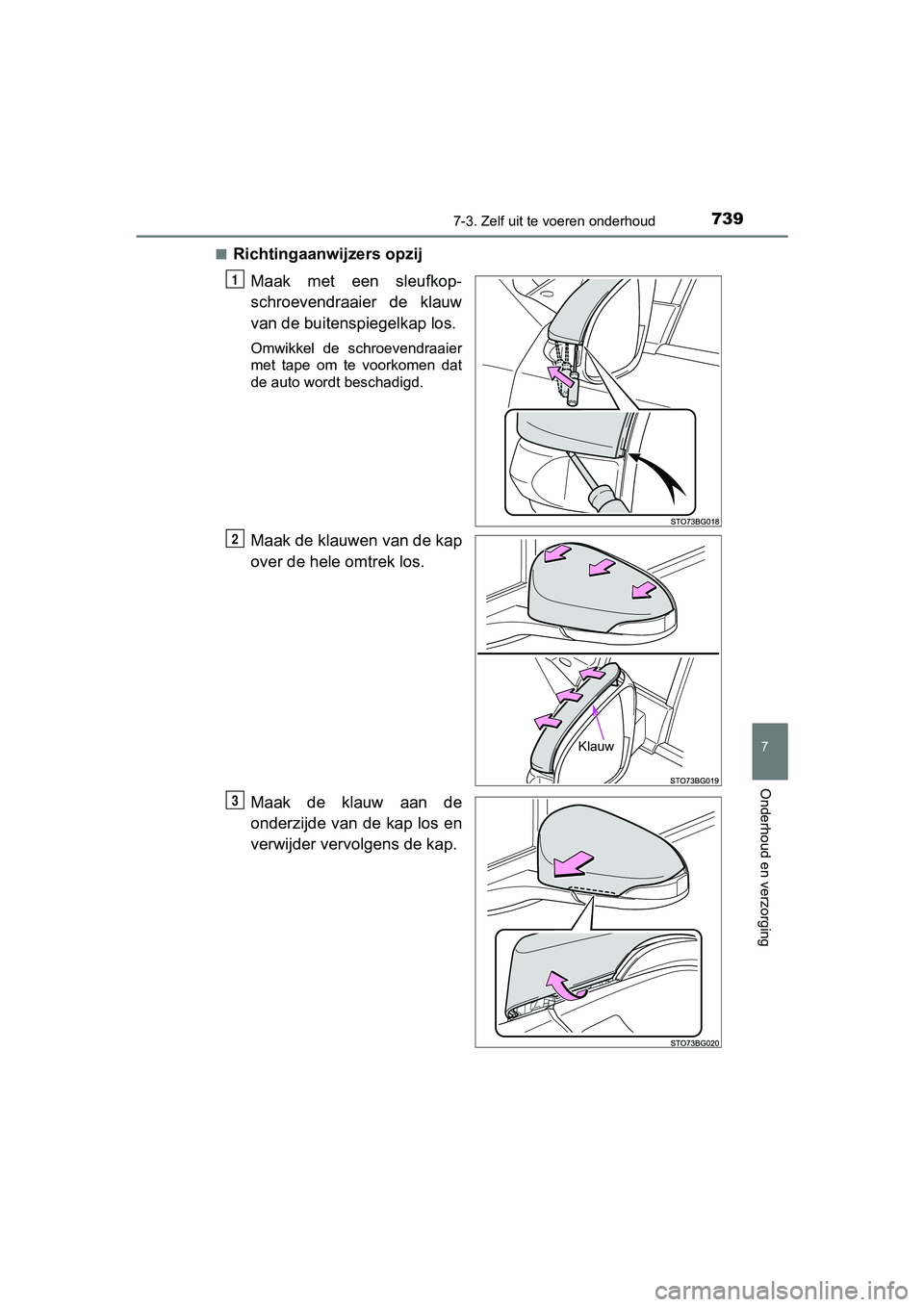

Richtingaanwijzers opzij
Maak met een sleufkop-
schroevendraaier de klauw
van de buitenspiegelkap los.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Maak de klauwen van de kap
over de hele omtrek los.
Maak de klauw aan de
onderzijde van de kap los en
verwijder vervolgens de kap.
1
Klauw
O
P
C-HR_OM_Europe_OM10571E.book Page 739 Monday, March 19, 2018 4:17 PM
