5507-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NOn

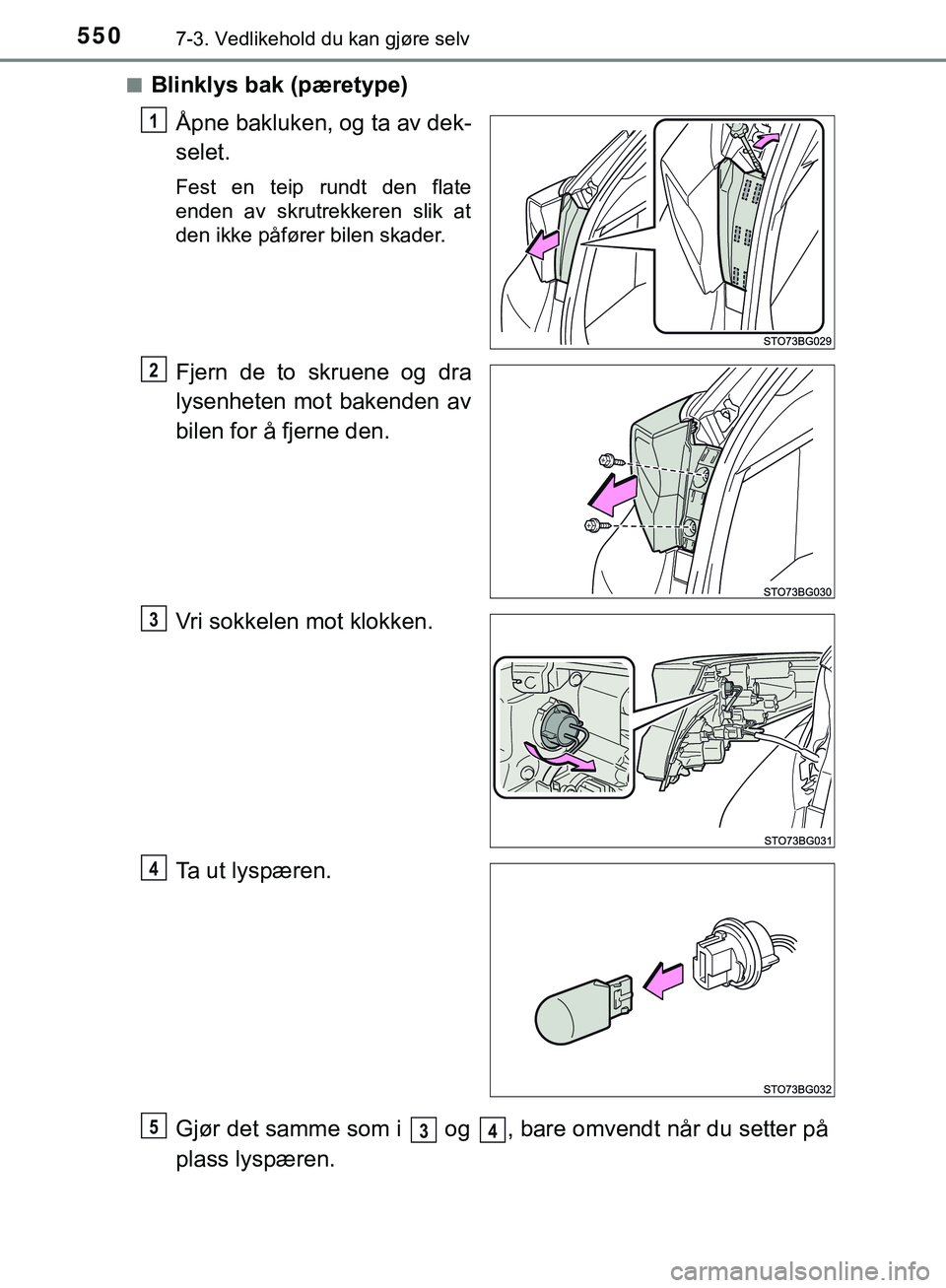

Blinklys bak (pæretype)
Ã…pne bakluken, og ta av dek-
selet.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Fjern de to skruene og dra
lysenheten mot bakenden av
bilen for å fjerne den.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Gjør det samme som i og , bare omvendt når du setter på
plass lyspæren.
1
2
3
4
534
C-HR_HV_OM_Europe_OM10576NO.book Page 550 Thursday, May 3, 20 18 10:12 AM

5517-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

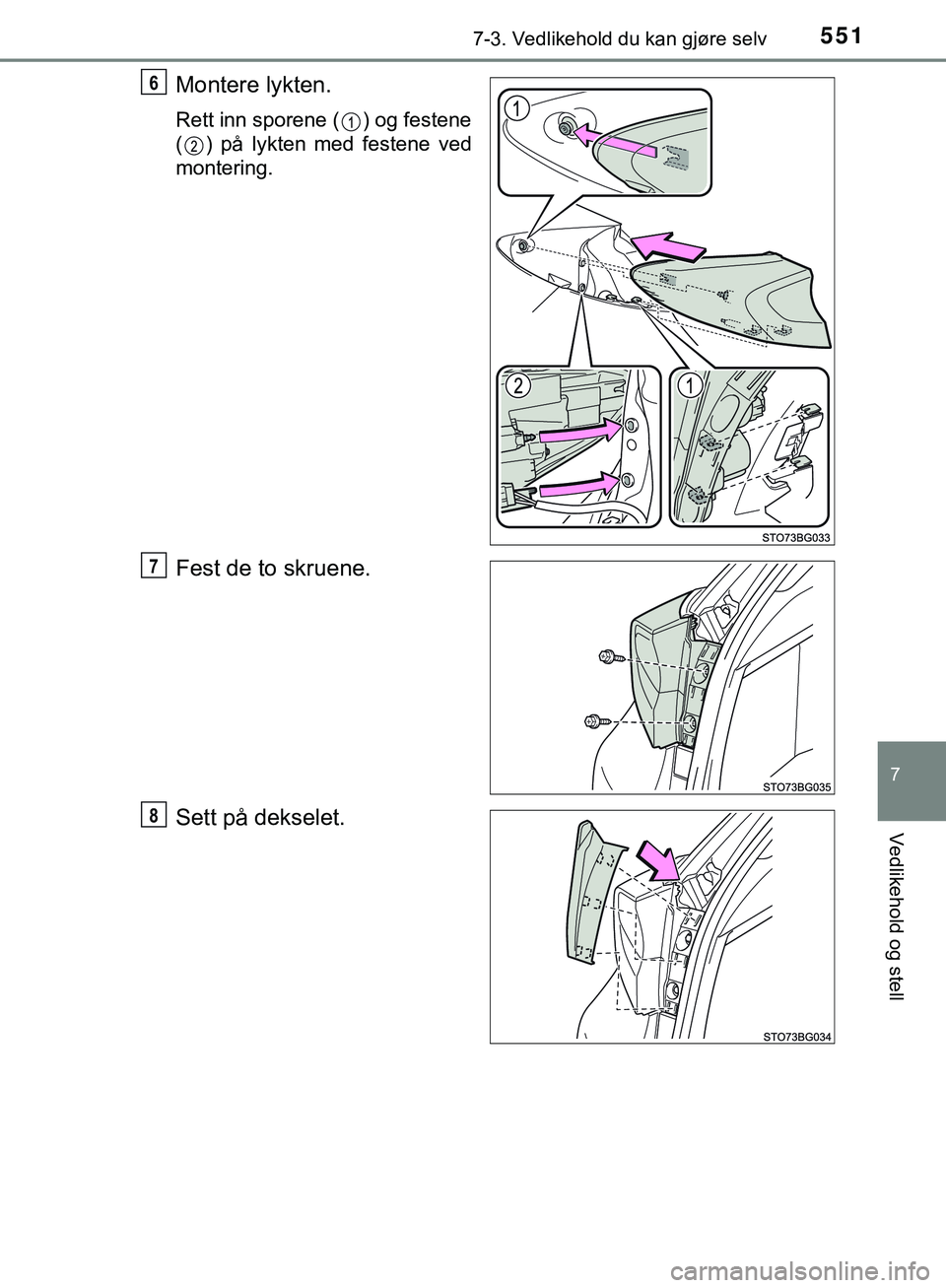

Montere lykten.
Rett inn sporene ( ) og festene
( ) på lykten med festene ved
montering.
Fest de to skruene.
Sett på dekselet.
6
7
8
C-HR_HV_OM_Europe_OM10576NO.book Page 551 Thursday, May 3, 2018 10:12 AM

5527-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NOn
Ryggelys (pæretype)
Ã…pne bakluken, og ta av dek-
selet.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
C-HR_HV_OM_Europe_OM10576NO.book Page 552 Thursday, May 3, 20 18 10:12 AM

5537-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

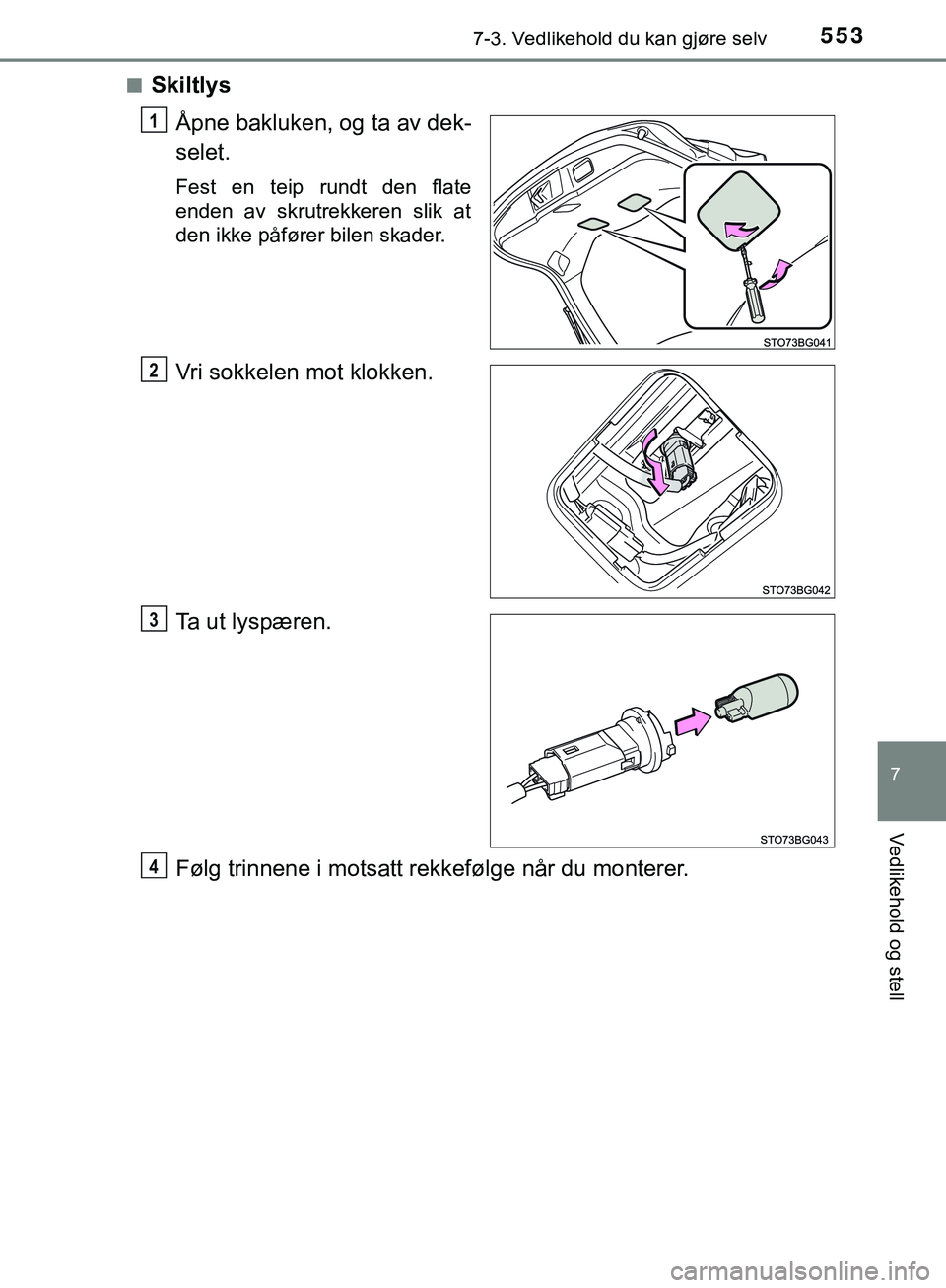

nSkiltlysÃ…pne bakluken, og ta av dek-
selet.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
4
C-HR_HV_OM_Europe_OM10576NO.book Page 553 Thursday, May 3, 20 18 10:12 AM

5547-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NOn

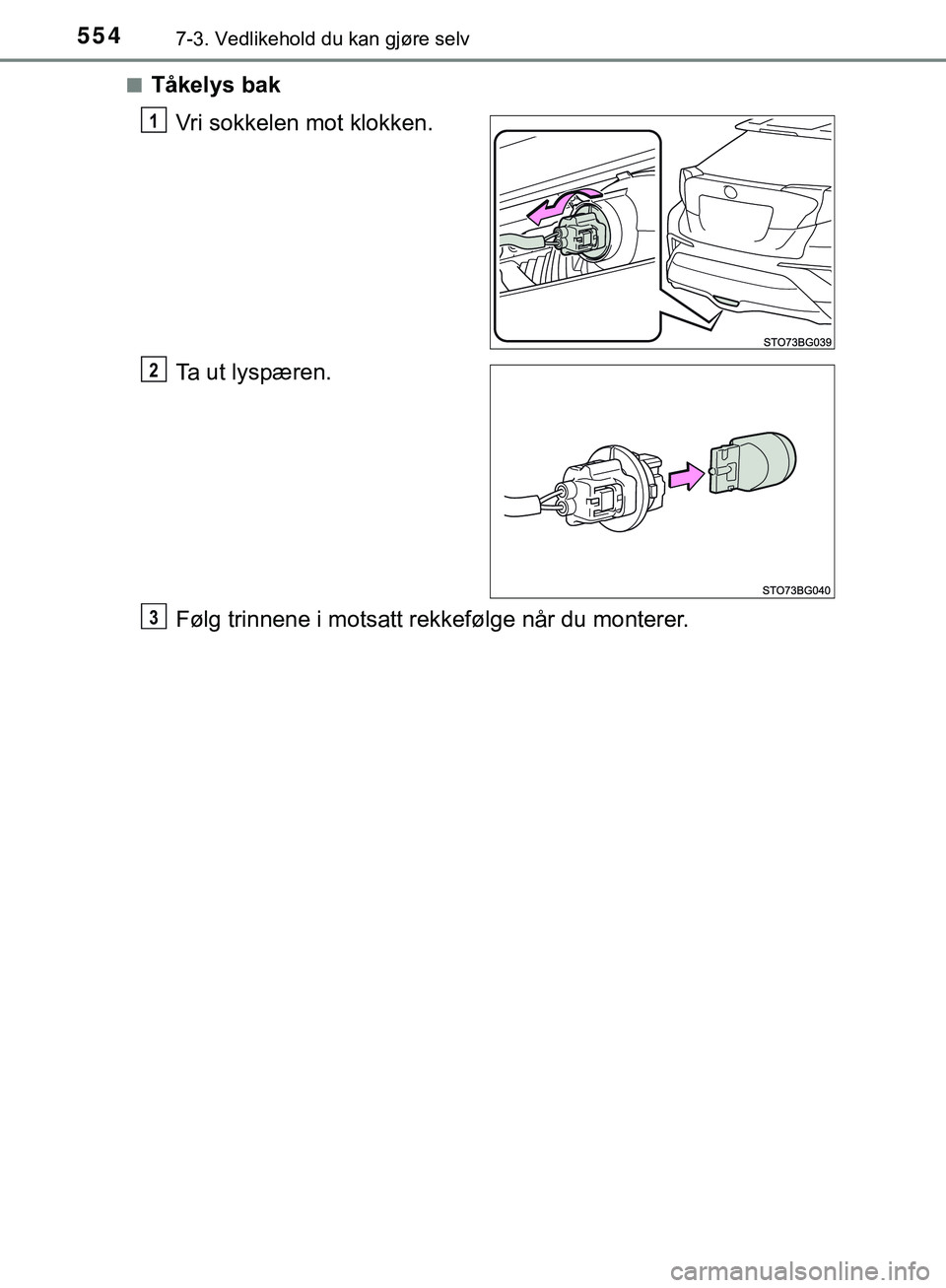

TÃ¥kelys bak
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
C-HR_HV_OM_Europe_OM10576NO.book Page 554 Thursday, May 3, 20 18 10:12 AM

5557-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

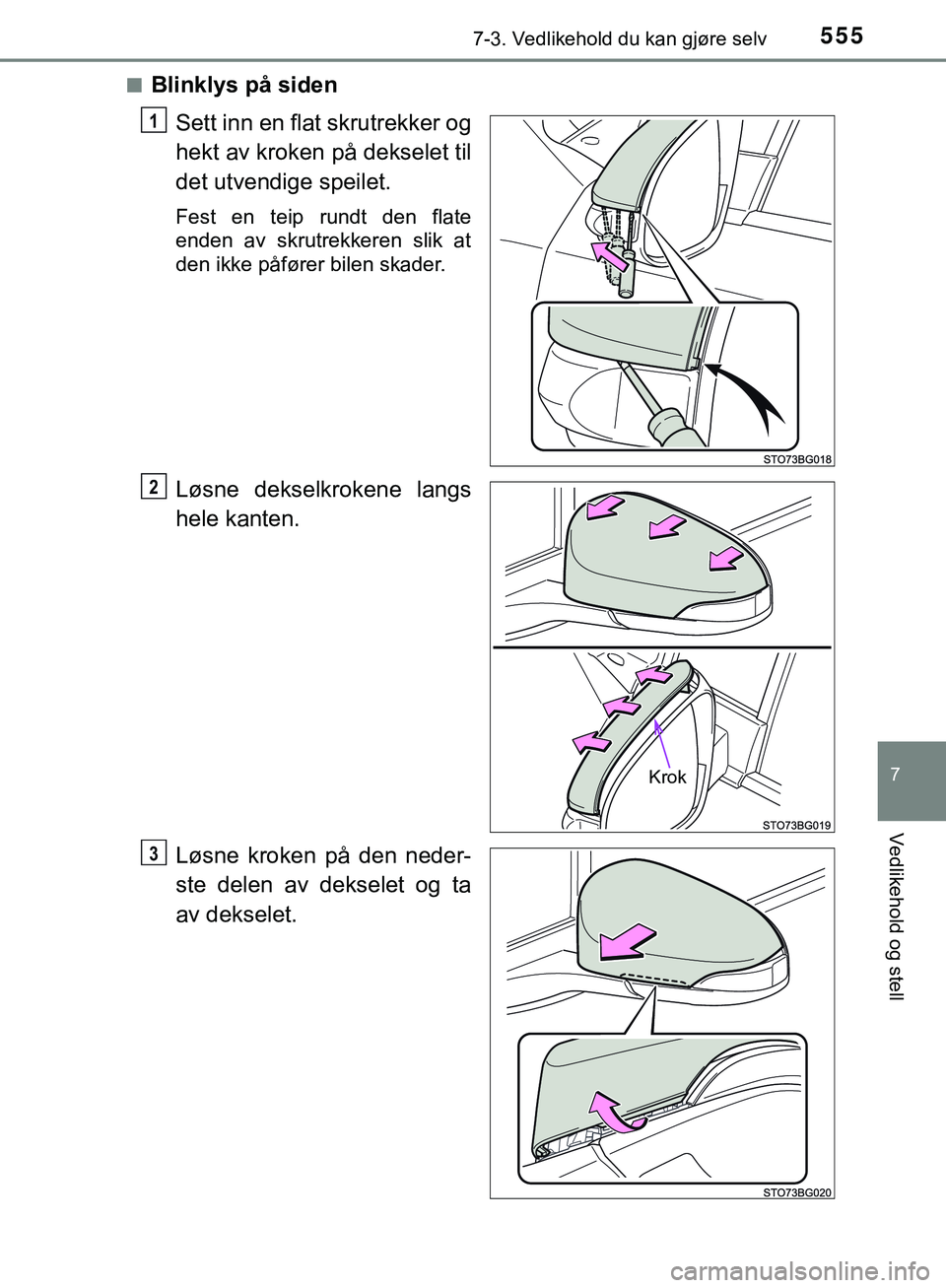

nBlinklys på sidenSett inn en flat skrutrekker og
hekt av kroken på dekselet til
det utvendige speilet.
Fest en teip rundt den flate
enden av skrutrekkeren slik at
den ikke påfører bilen skader.
Løsne dekselkrokene langs
hele kanten.
Løsne kroken på den neder-
ste delen av dekselet og ta
av dekselet.
1
Krok
2
3
C-HR_HV_OM_Europe_OM10576NO.book Page 555 Thursday, May 3, 20 18 10:12 AM

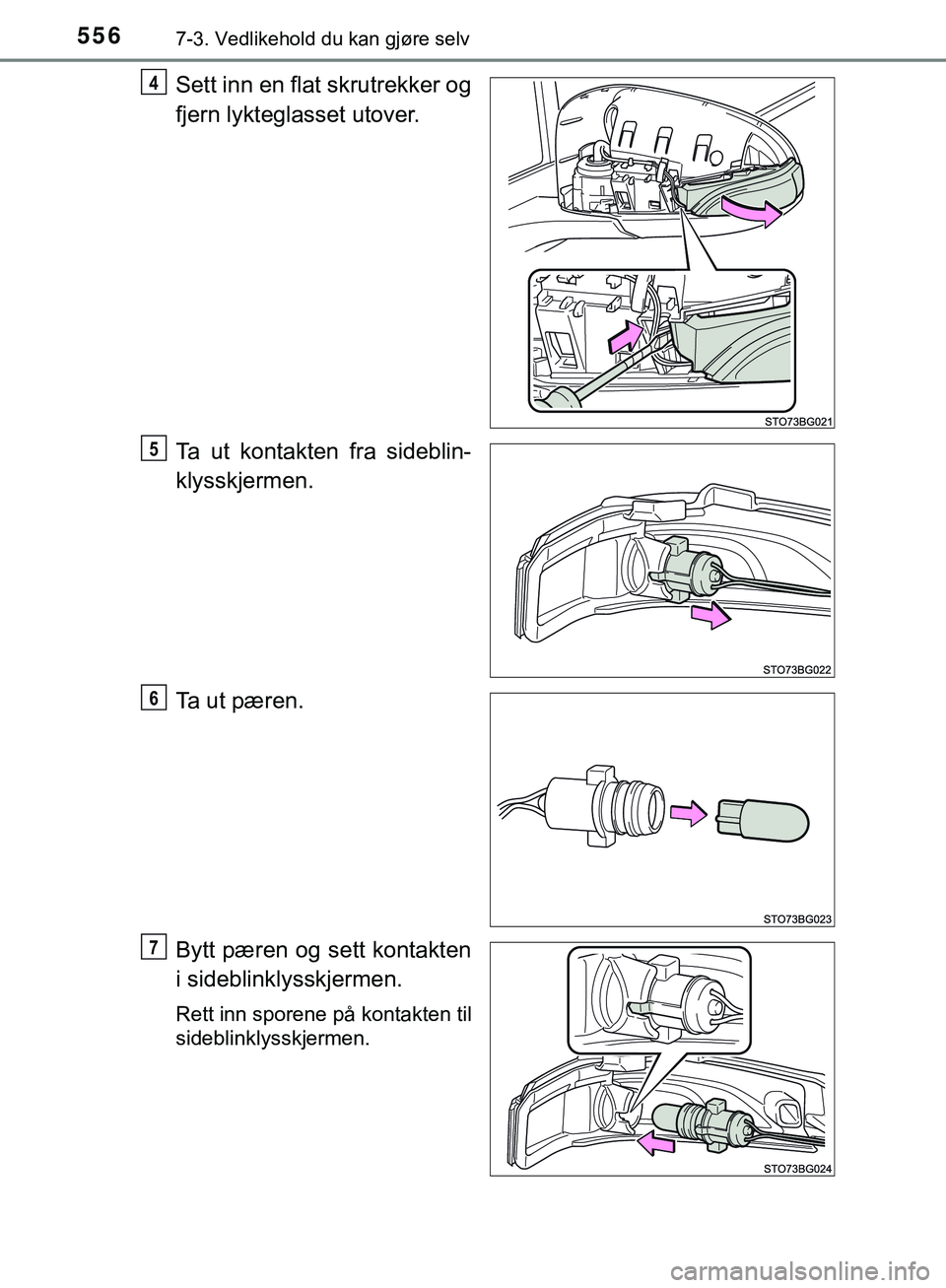

5567-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
Sett inn en flat skrutrekker og
fjern lykteglasset utover.
Ta ut kontakten fra sideblin-
klysskjermen.
Ta ut pæren.
Bytt pæren og sett kontakten
i sideblinklysskjermen.
Rett inn sporene på kontakten til
sideblinklysskjermen.
4
5
6
7
C-HR_HV_OM_Europe_OM10576NO.book Page 556 Thursday, May 3, 2018 10:12 AM

5577-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

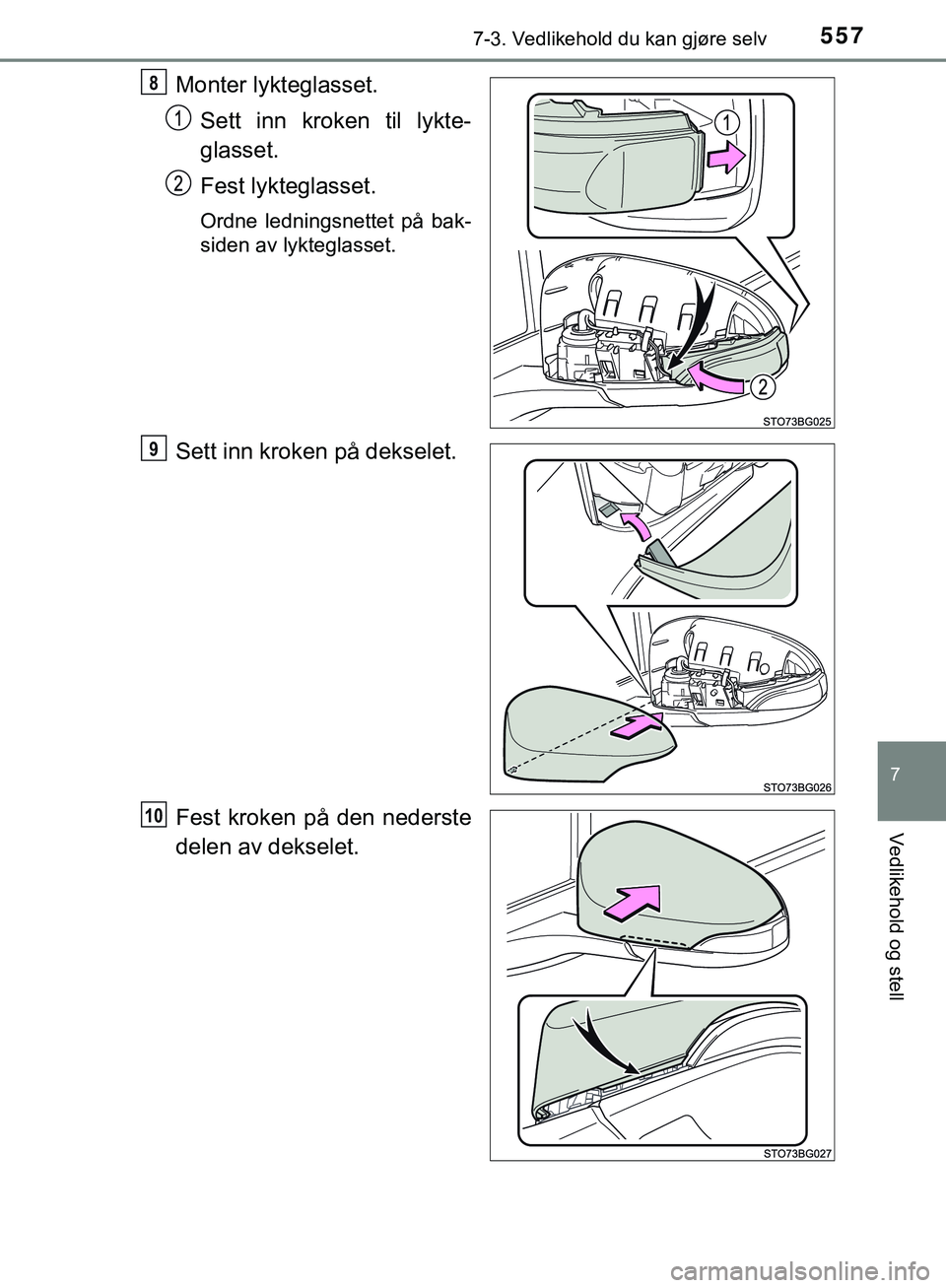

Monter lykteglasset.Sett inn kroken til lykte-
glasset.
Fest lykteglasset.
Ordne ledningsnettet på bak-
siden av lykteglasset.
Sett inn kroken på dekselet.
Fest kroken på den nederste
delen av dekselet.
8
9
10
C-HR_HV_OM_Europe_OM10576NO.book Page 557 Thursday, May 3, 20 18 10:12 AM

5587-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO

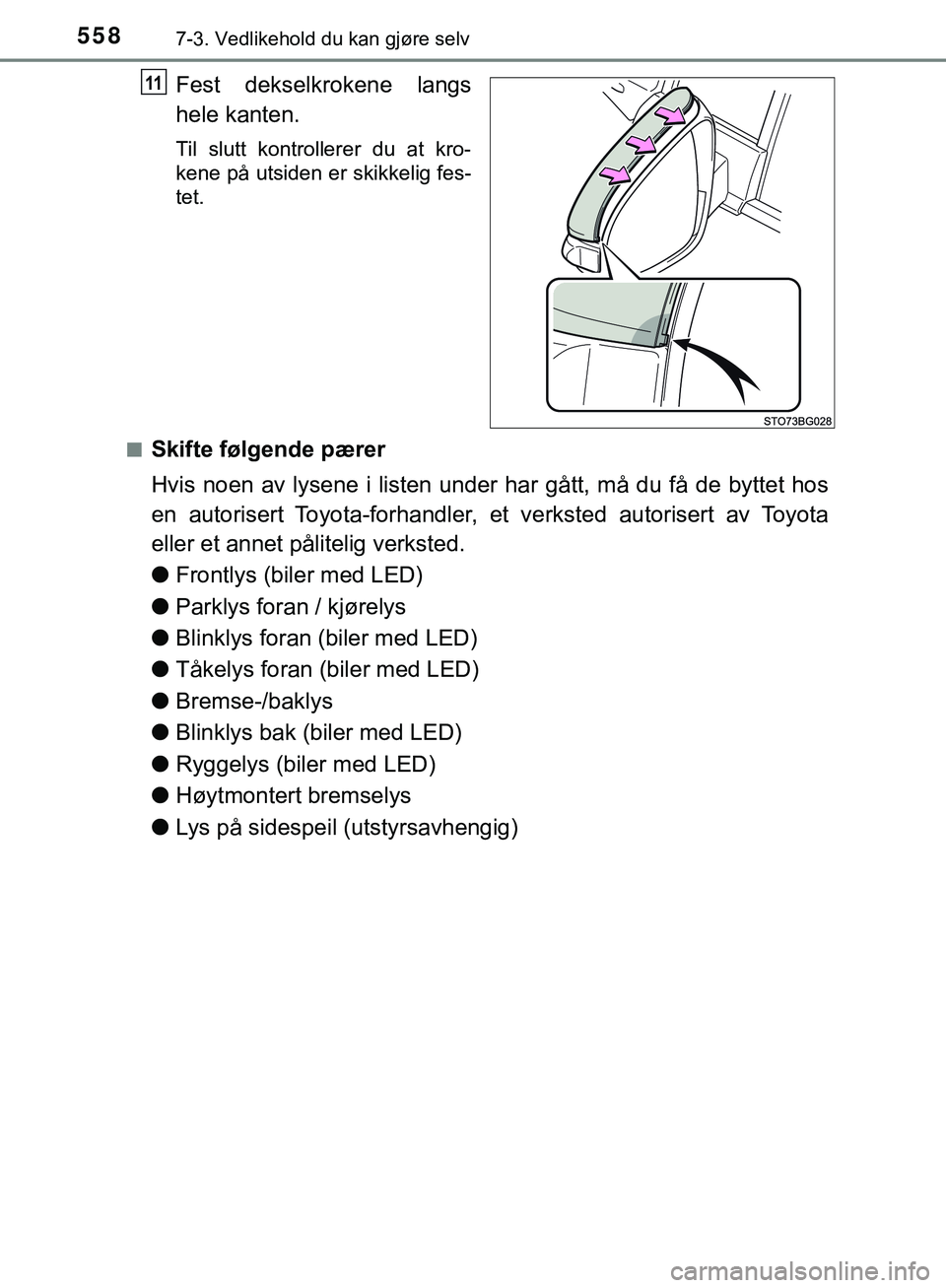

Fest dekselkrokene langs
hele kanten.
Til slutt kontrollerer du at kro-
kene på utsiden er skikkelig fes-
tet.
n
Skifte følgende pærer
Hvis noen av lysene i listen under har gått, må du få de byttet hos
en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
l Frontlys (biler med LED)
l Parklys foran / kjørelys
l Blinklys foran (biler med LED)
l TÃ¥kelys foran (biler med LED)
l Bremse-/baklys
l Blinklys bak (biler med LED)
l Ryggelys (biler med LED)
l Høytmontert bremselys
l Lys på sidespeil (utstyrsavhengig)
11
C-HR_HV_OM_Europe_OM10576NO.book Page 558 Thursday, May 3, 20 18 10:12 AM

5597-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

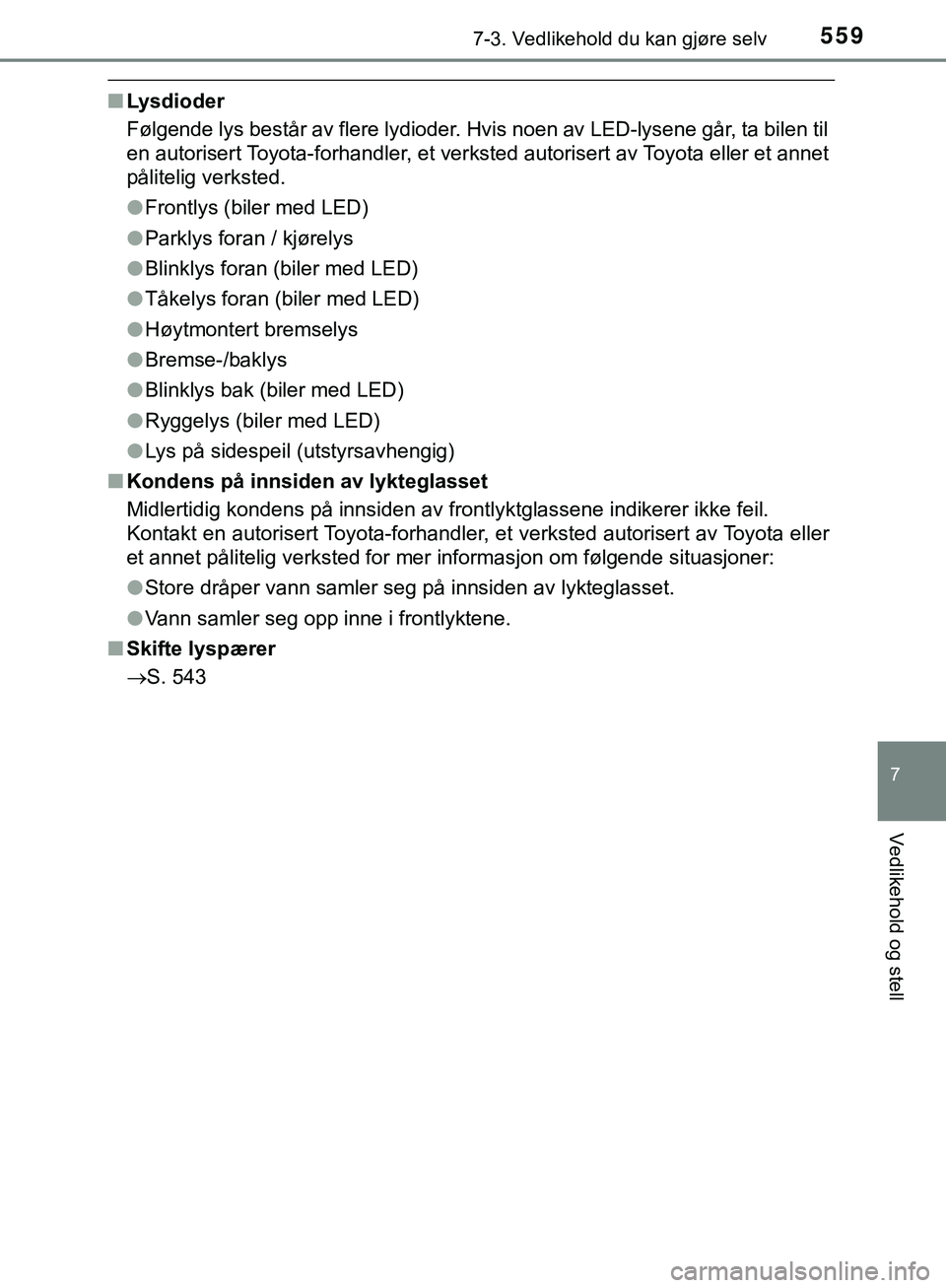

nLysdioder
Følgende lys består av flere lydioder. Hvis noen av LED-lysene går, ta bilen til
en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et annet
pålitelig verksted.
lFrontlys (biler med LED)
l Parklys foran / kjørelys
l Blinklys foran (biler med LED)
l TÃ¥kelys foran (biler med LED)
l Høytmontert bremselys
l Bremse-/baklys
l Blinklys bak (biler med LED)
l Ryggelys (biler med LED)
l Lys på sidespeil (utstyrsavhengig)
n Kondens på innsiden av lykteglasset
Midlertidig kondens på innsiden av frontlyktglassene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted for mer informasjon om følgende situasjoner:
lStore dråper vann samler seg på innsiden av lykteglasset.
l Vann samler seg opp inne i frontlyktene.
n Skifte lyspærer
ï‚®S. 543
