TOYOTA C-HR 2018 Instruksjoner for bruk (in Norwegian)

5407-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO

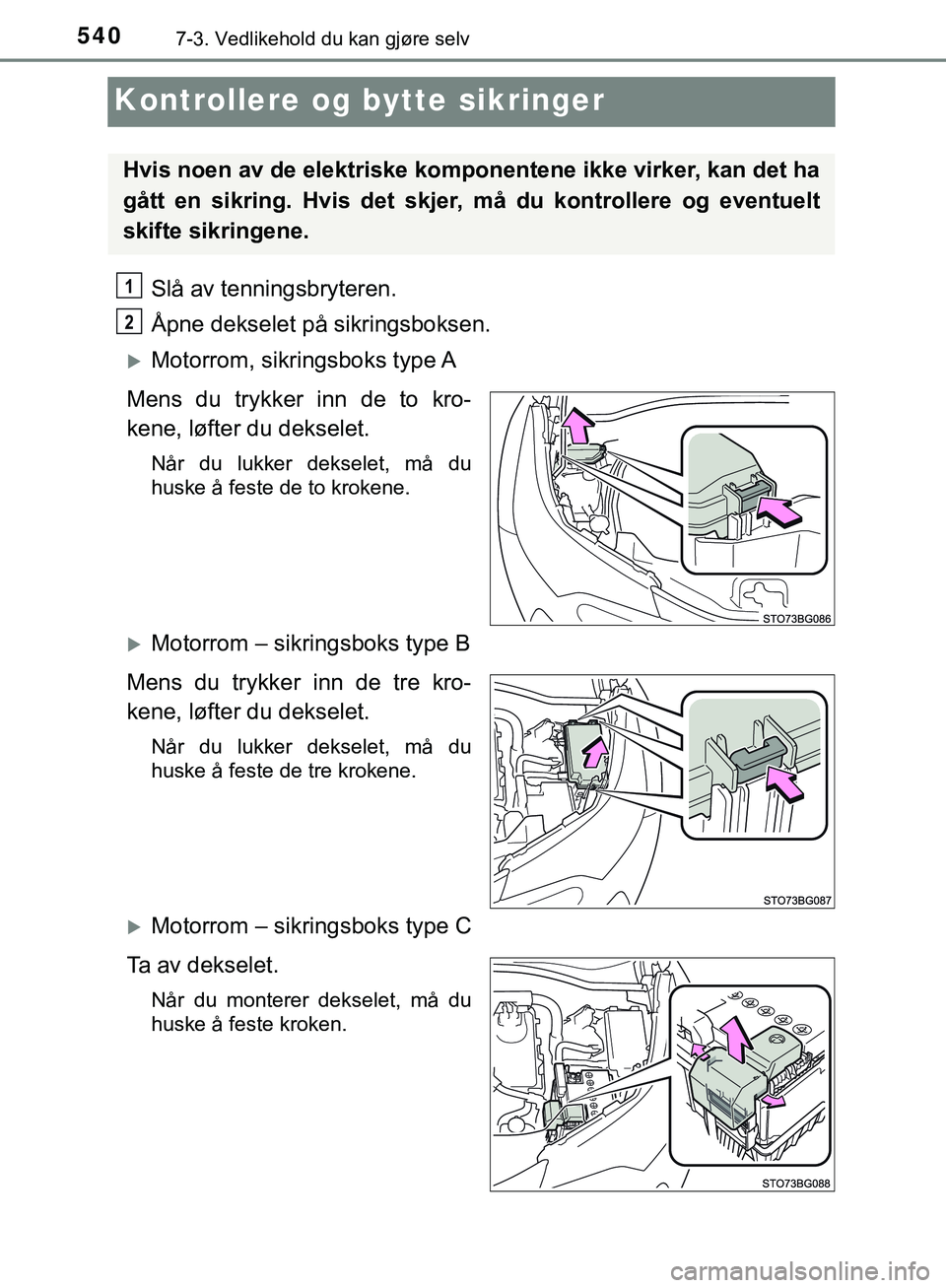

Kontrollere og bytte sikringer
Slå av tenningsbryteren.
Åpne dekselet på sikringsboksen.
Motorrom, sikringsboks type A
Mens du trykker inn de to kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de to krokene.
Motorrom – sikringsboks type B
Mens du trykker inn de tre kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de tre krokene.
Motorrom – sikringsboks type C
Ta av dekselet.
Når du monterer dekselet, må du
huske å feste kroken.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
C-HR_HV_OM_Europe_OM10576NO.book Page 540 Thursday, May 3, 20 18 10:12 AM

5417-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

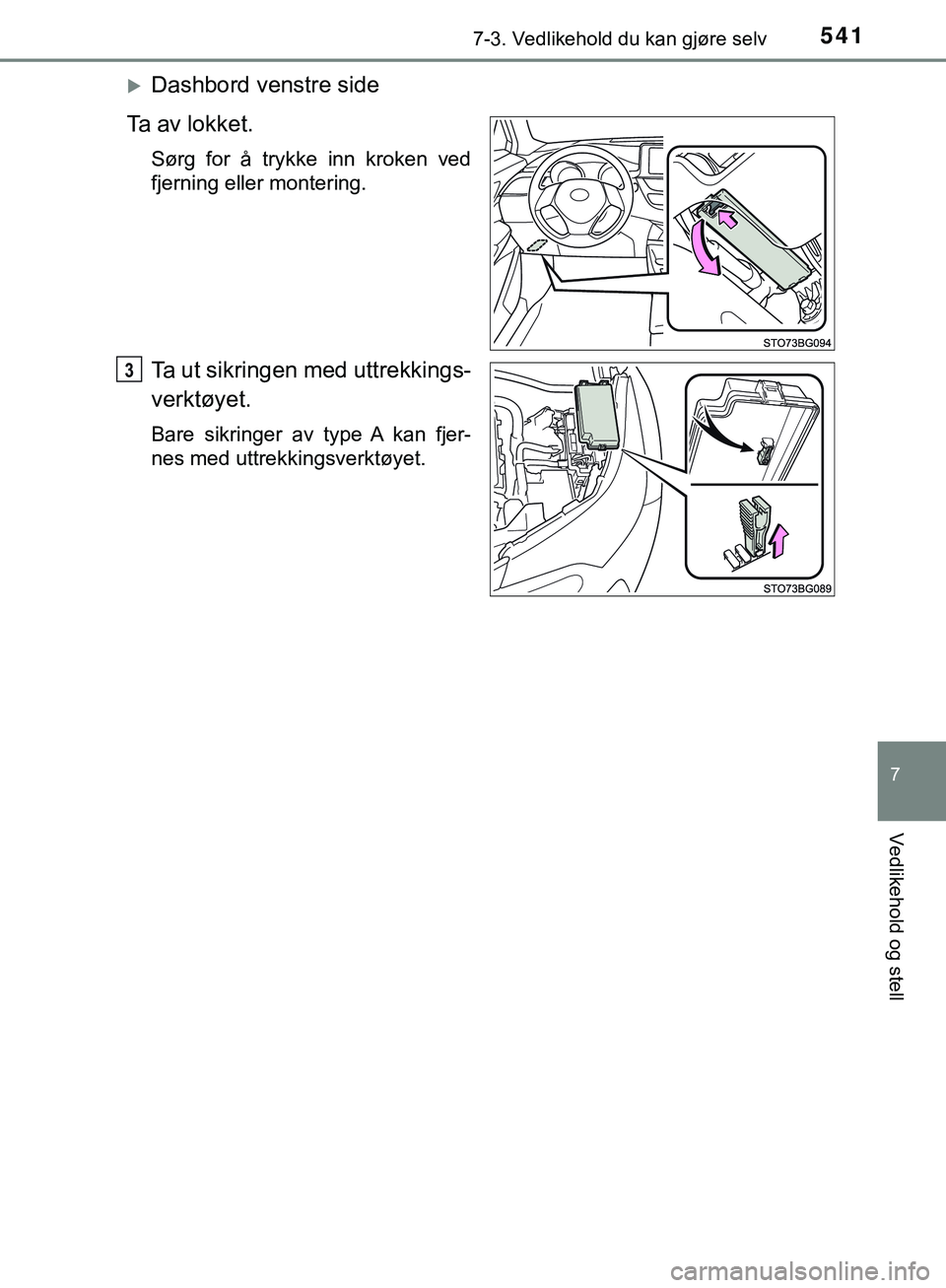

Dashbord venstre side
Ta av lokket.
Sørg for å trykke inn kroken ved
fjerning eller montering.
Ta ut sikringen med uttrekkings-
verktøyet.
Bare sikringer av type A kan fjer-
nes med uttrekkingsverktøyet.
3
C-HR_HV_OM_Europe_OM10576NO.book Page 541 Thursday, May 3, 20 18 10:12 AM

5427-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO

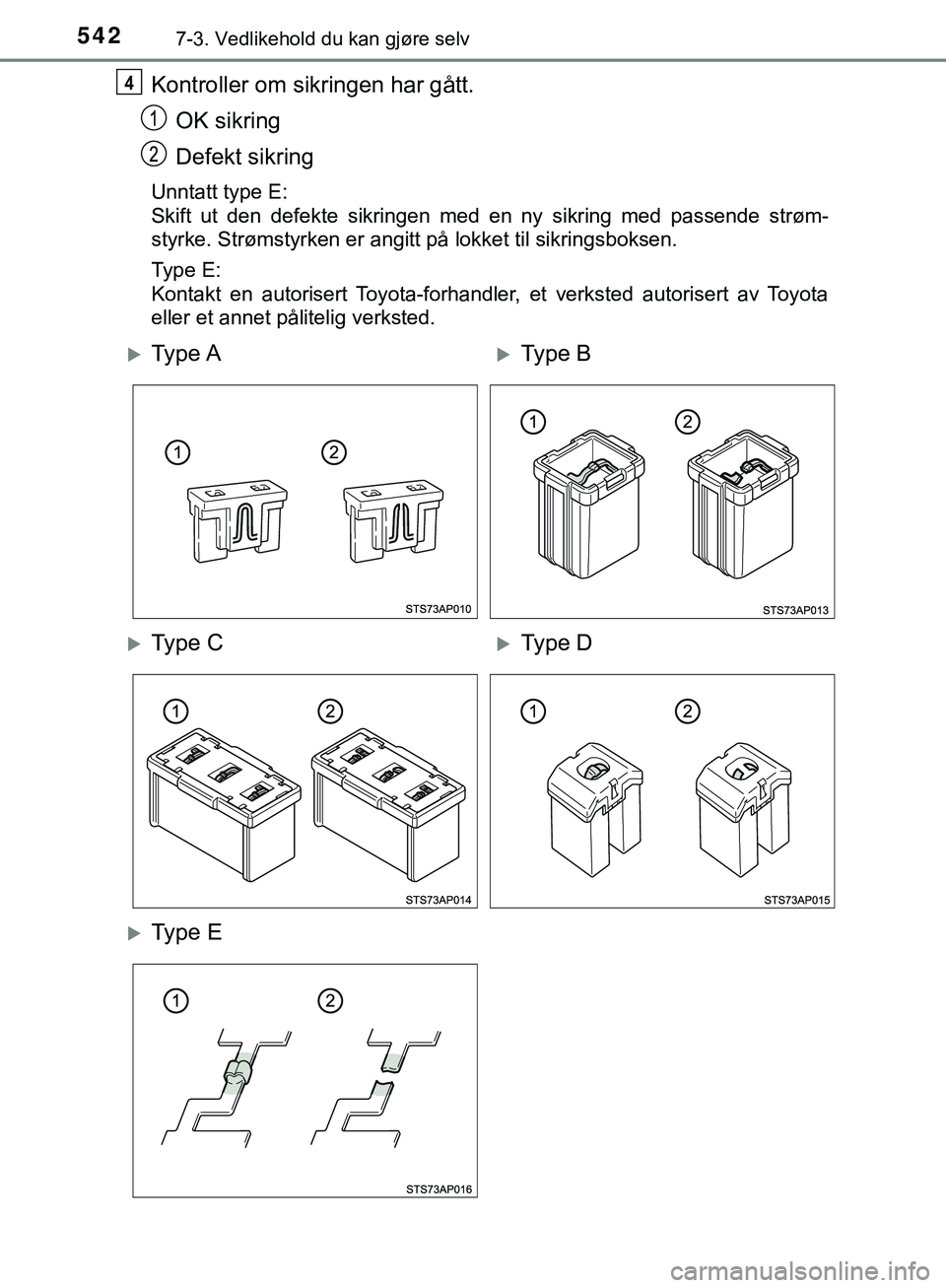

Kontroller om sikringen har gått.OK sikring
Defekt sikring
Unntatt type E:
Skift ut den defekte sikringen med en ny sikring med passende strøm-
styrke. Strømstyrken er angitt på lokket til sikringsboksen.
Type E:
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted.
4
Ty p e AType B
Ty p e CType D
Ty p e E
C-HR_HV_OM_Europe_OM10576NO.book Page 542 Thursday, May 3, 20 18 10:12 AM

5437-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

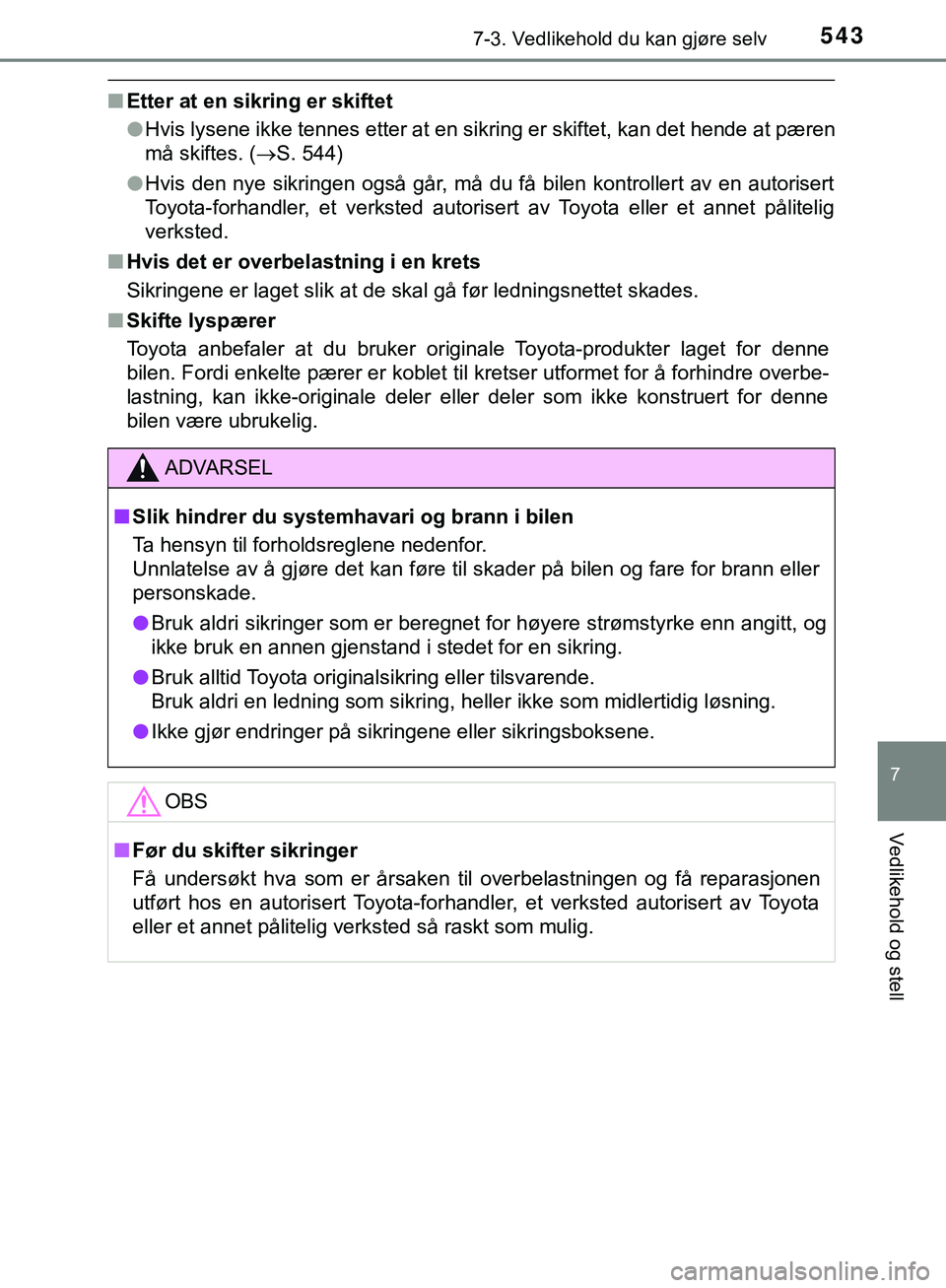

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( S. 544)
l Hvis den nye sikringen også går, må du få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
n Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre overbe-
lastning, kan ikke-originale deler eller deler som ikke konstruert for denne
bilen være ubrukelig.
ADVARSEL
n Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Unnlatelse av å gjøre det kan føre til skader på bilen og fare for brann eller
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid Toyota originalsikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
OBS
n Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, et verksted autorisert av Toyota
eller et annet pålitelig verksted så raskt som mulig.
C-HR_HV_OM_Europe_OM10576NO.book Page 543 Thursday, May 3, 20 18 10:12 AM

5447-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO

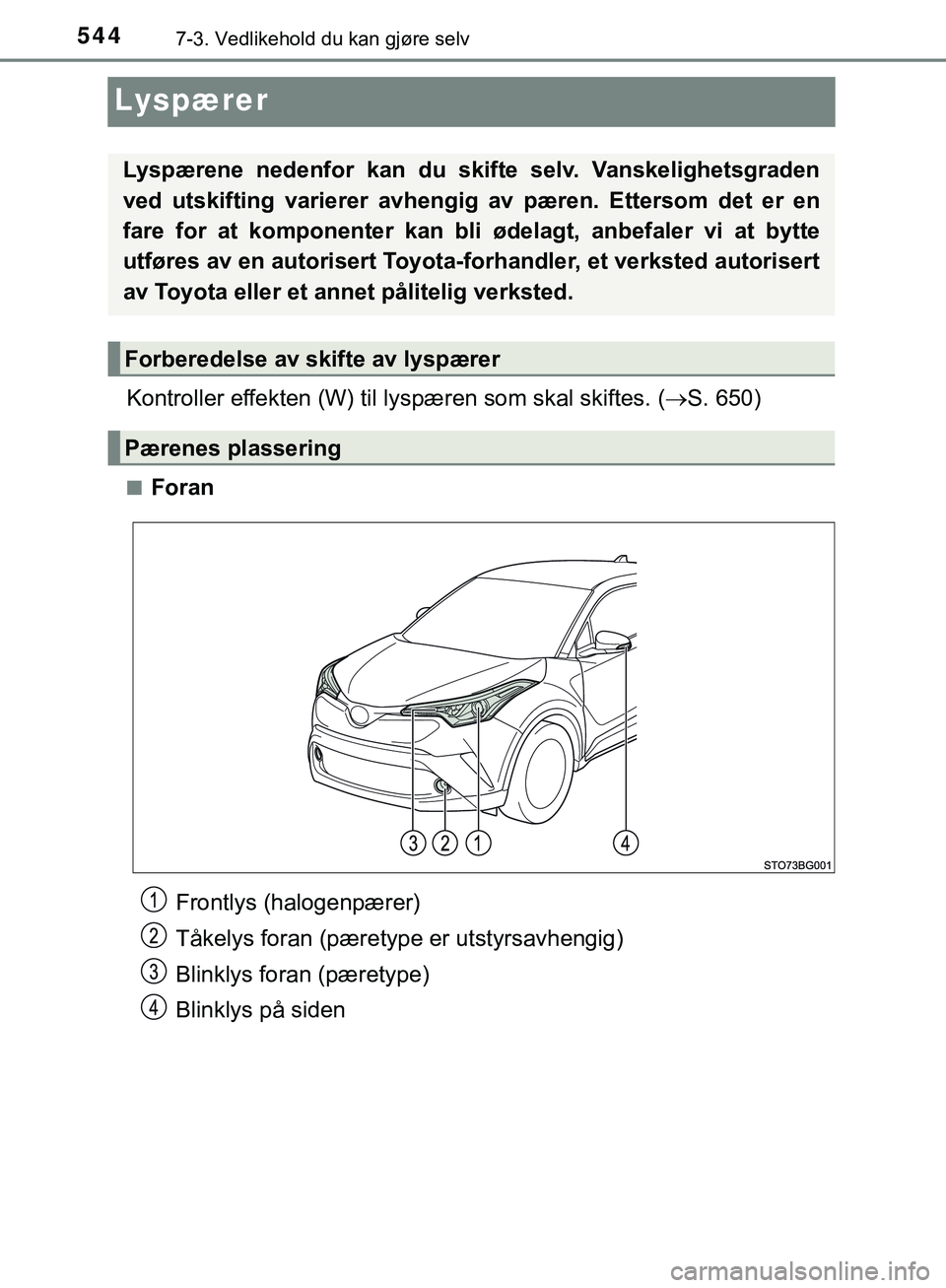

Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( S. 650)
nForan
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
Forberedelse av skifte av lyspærer
Pærenes plassering
Frontlys (halogenpærer)
Tåkelys foran (pæretype er utstyrsavhengig)
Blinklys foran (pæretype)
Blinklys på siden
C-HR_HV_OM_Europe_OM10576NO.book Page 544 Thursday, May 3, 20 18 10:12 AM

5457-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

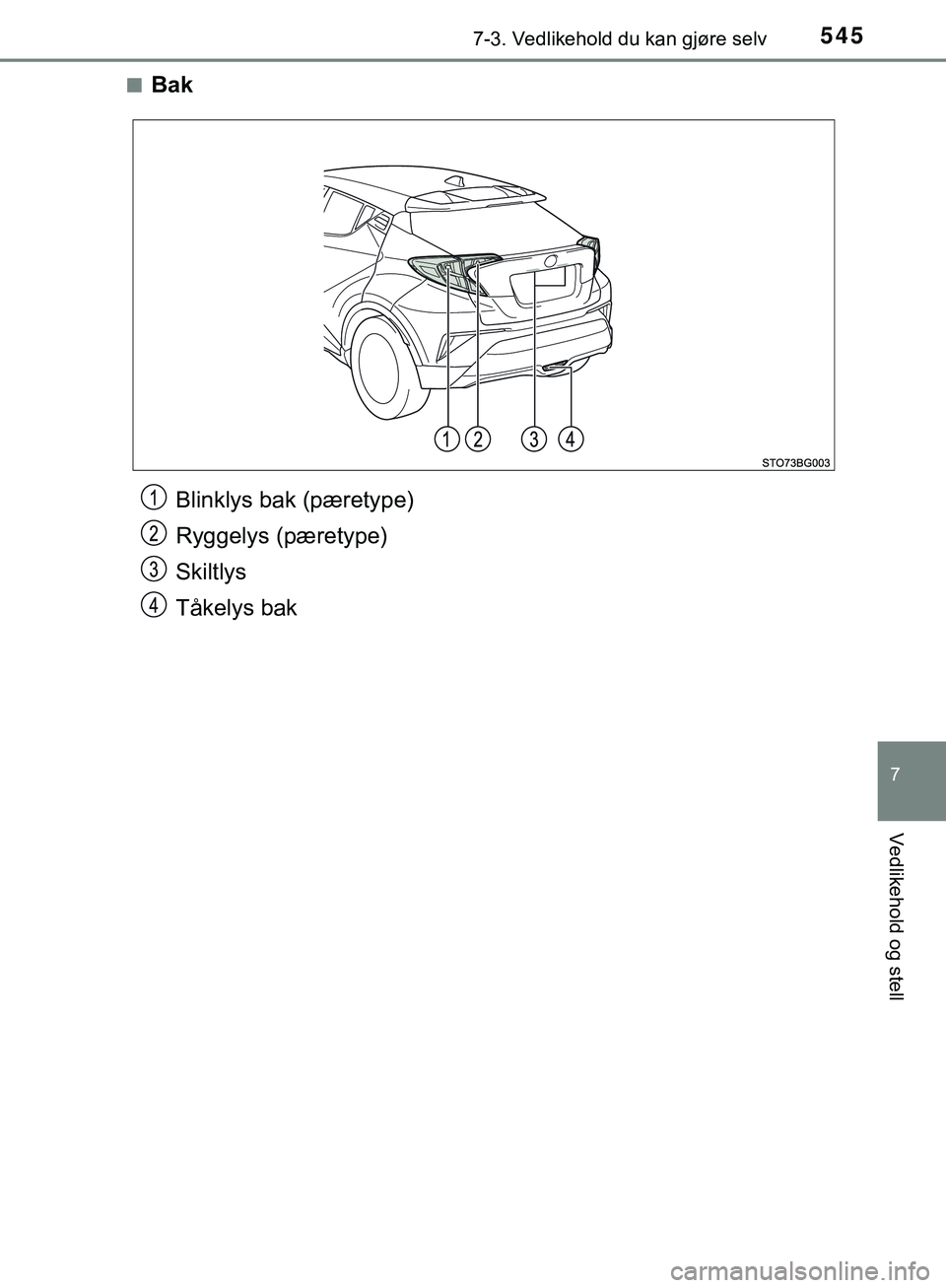

nBak
Blinklys bak (pæretype)
Ryggelys (pæretype)
Skiltlys
Tåkelys bak
C-HR_HV_OM_Europe_OM10576NO.book Page 545 Thursday, May 3, 2018 10:12 AM

5467-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NOn

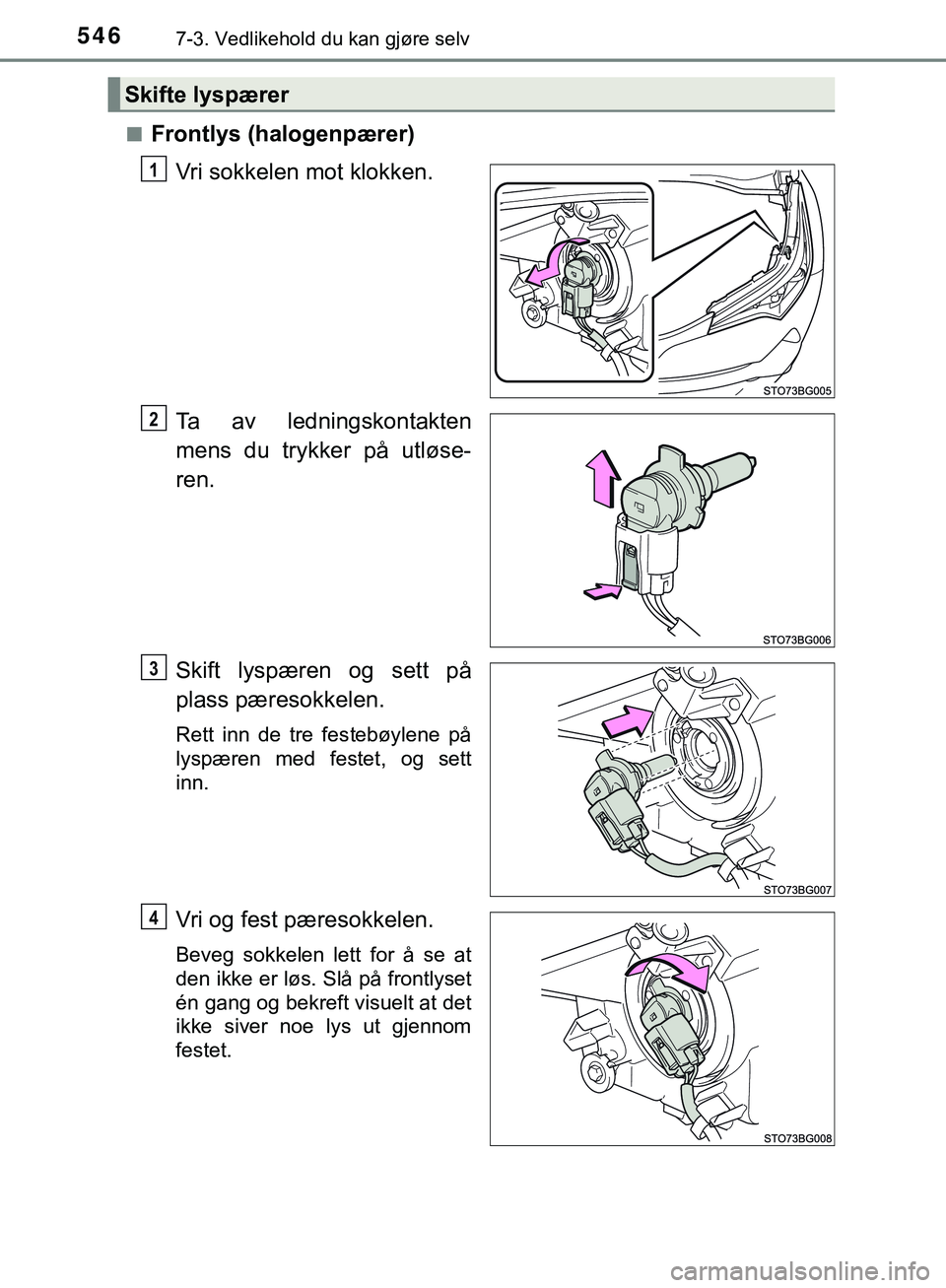

Frontlys (halogenpærer)
Vri sokkelen mot klokken.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Skift lyspæren og sett på
plass pæresokkelen.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn.
Vri og fest pæresokkelen.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på frontlyset
én gang og bekreft visuelt at det
ikke siver noe lys ut gjennom
festet.
Skifte lyspærer
1
2
3
4
C-HR_HV_OM_Europe_OM10576NO.book Page 546 Thursday, May 3, 20 18 10:12 AM

5477-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

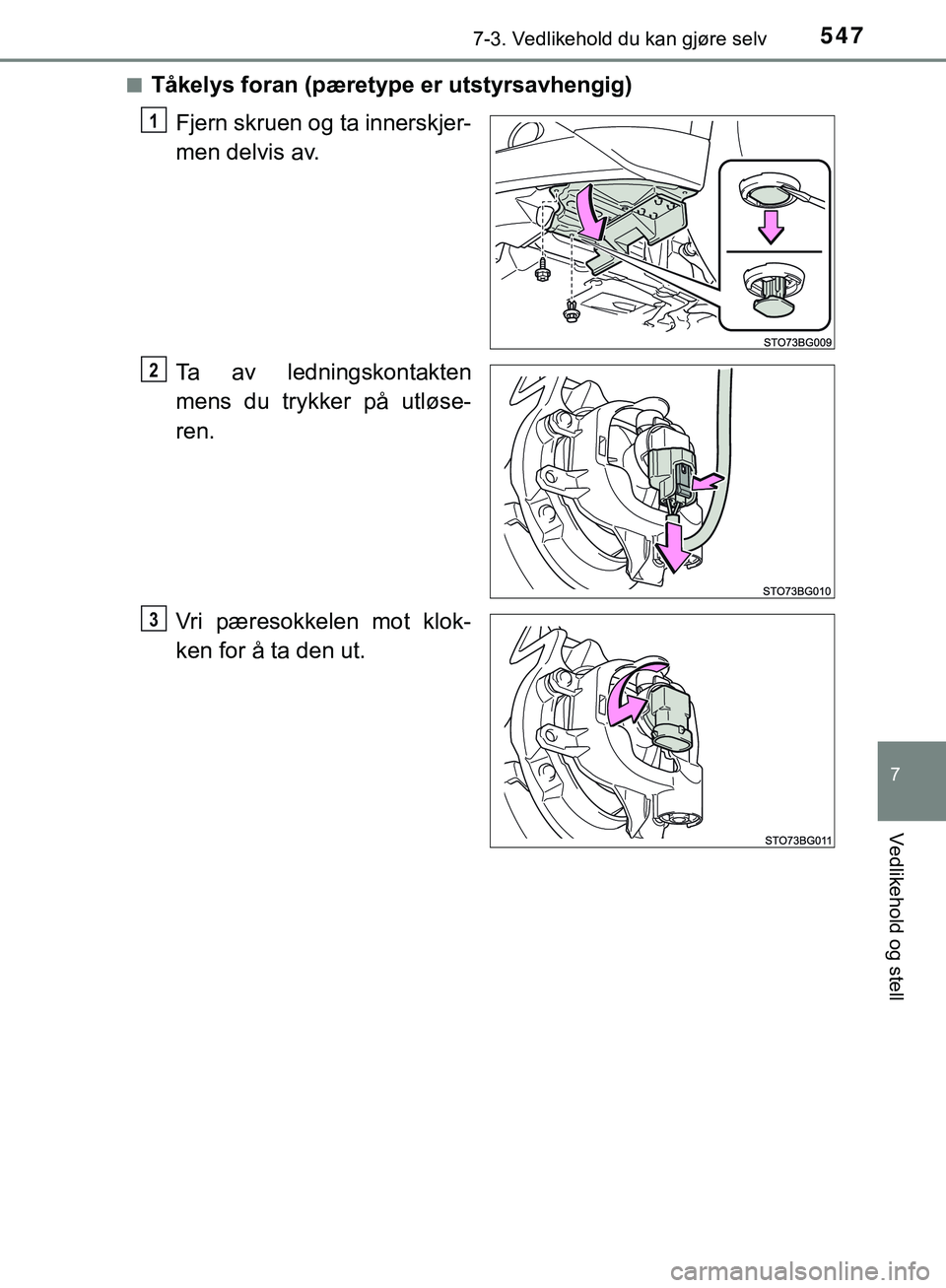

nTåkelys foran (pæretype er utstyrsavhengig)Fjern skruen og ta innerskjer-
men delvis av.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
Vri pæresokkelen mot klok-
ken for å ta den ut.
1
2
3
C-HR_HV_OM_Europe_OM10576NO.book Page 547 Thursday, May 3, 20 18 10:12 AM

5487-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO

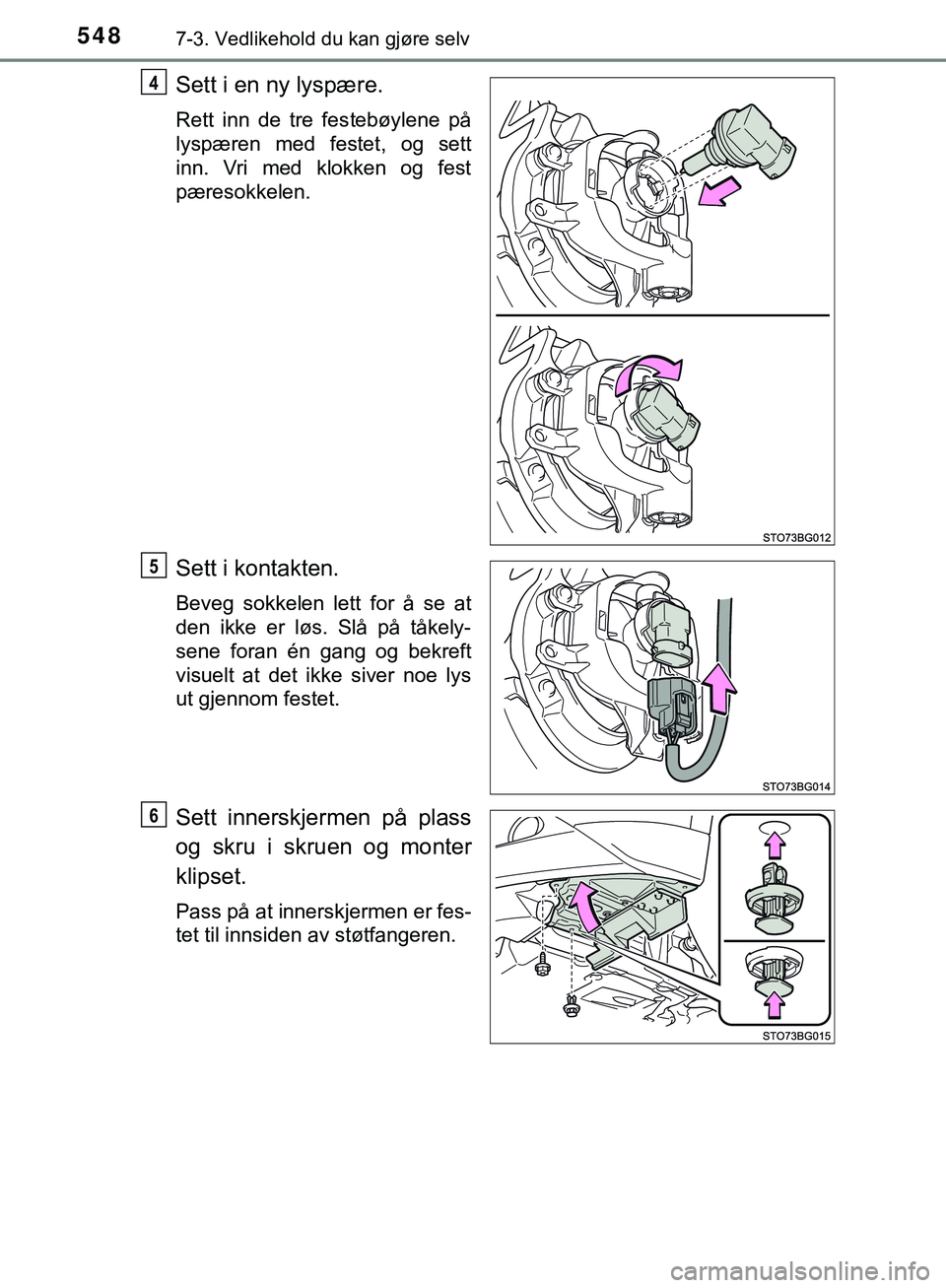

Sett i en ny lyspære.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn. Vri med klokken og fest
pæresokkelen.
Sett i kontakten.
Beveg sokkelen lett for å se at
den ikke er løs. Slå på tåkely-
sene foran én gang og bekreft
visuelt at det ikke siver noe lys
ut gjennom festet.
Sett innerskjermen på plass
og skru i skruen og monter
klipset.
Pass på at innerskjermen er fes-
tet til innsiden av støtfangeren.
4
5
6
C-HR_HV_OM_Europe_OM10576NO.book Page 548 Thursday, May 3, 2018 10:12 AM

5497-3. Vedlikehold du kan gjøre selv
C-HR_HV_OM_Europe_OM10576NO
7
Vedlikehold og stell

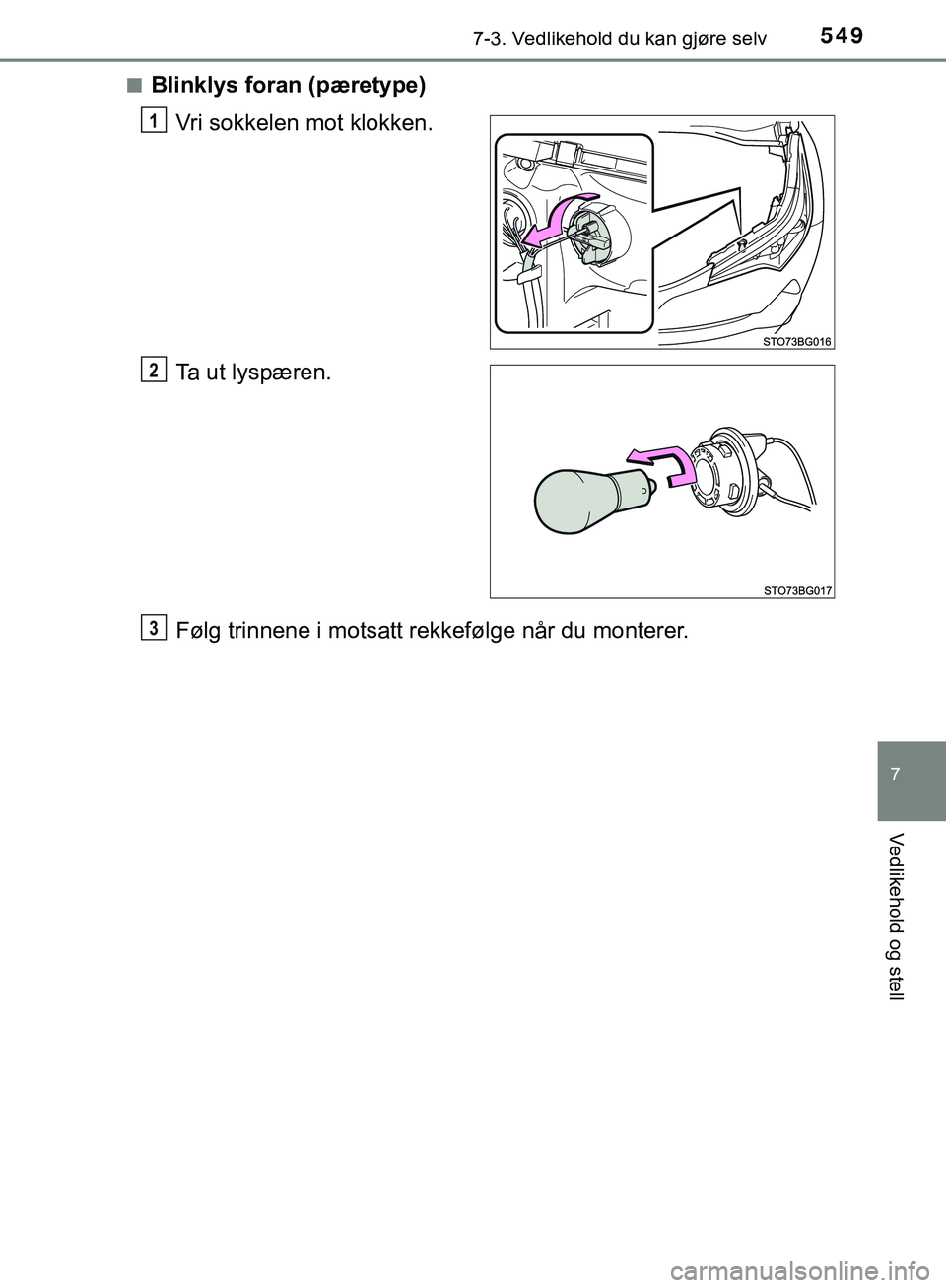

nBlinklys foran (pæretype)Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
3
