TOYOTA C-HR 2018 Manuale duso (in Italian)

711

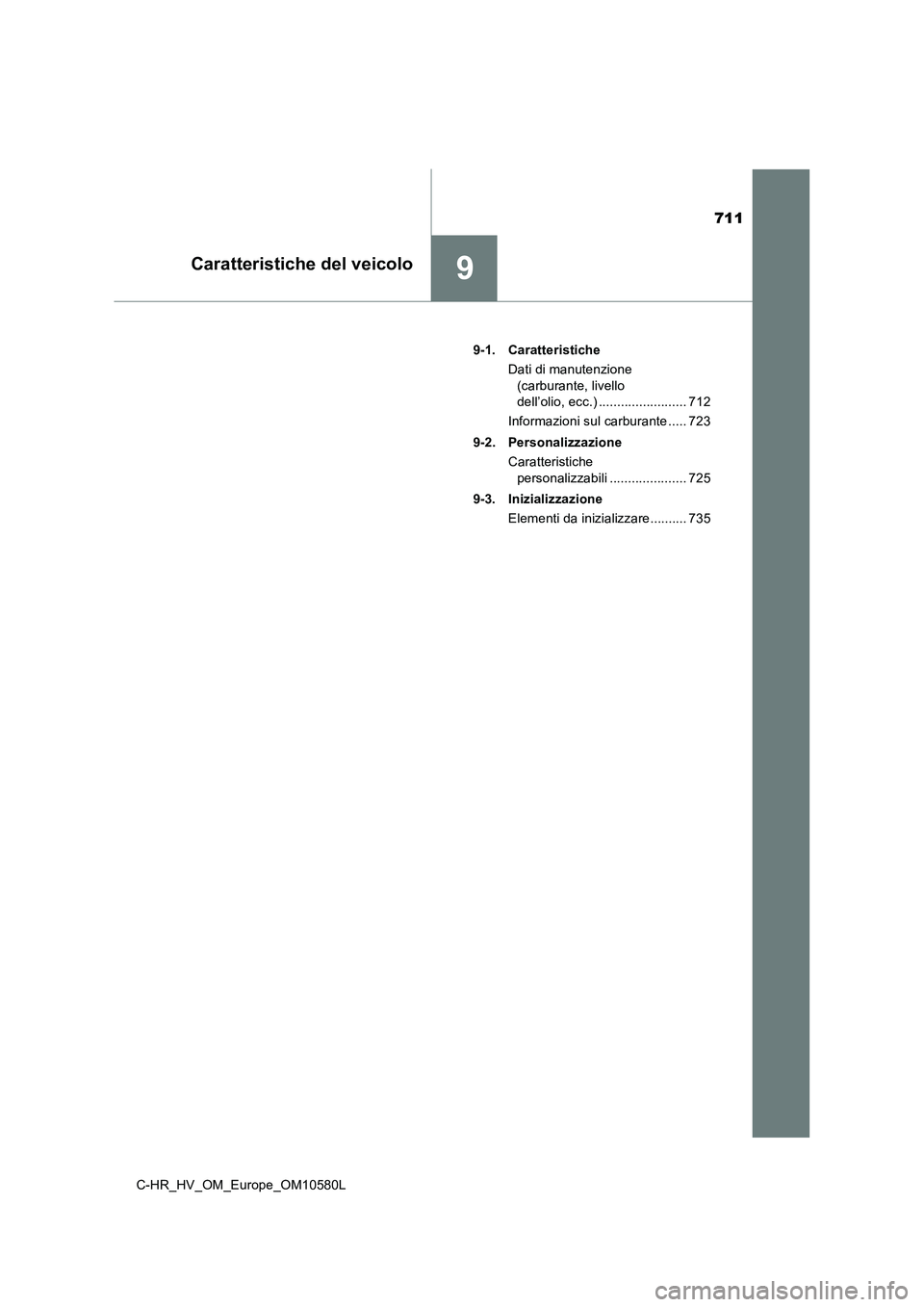

9Caratteristiche del veicolo
C-HR_HV_OM_Europe_OM10580L
9-1. Caratteristiche
Dati di manutenzione
(carburante, livello
dell’olio, ecc.) ........................ 712
Informazioni sul carburante ..... 723
9-2. Personalizzazione
Caratteristiche
personalizzabili ..................... 725
9-3. Inizializzazione
Elementi da inizializzare.......... 735

7129-1. Caratteristiche
C-HR_HV_OM_Europe_OM10580L

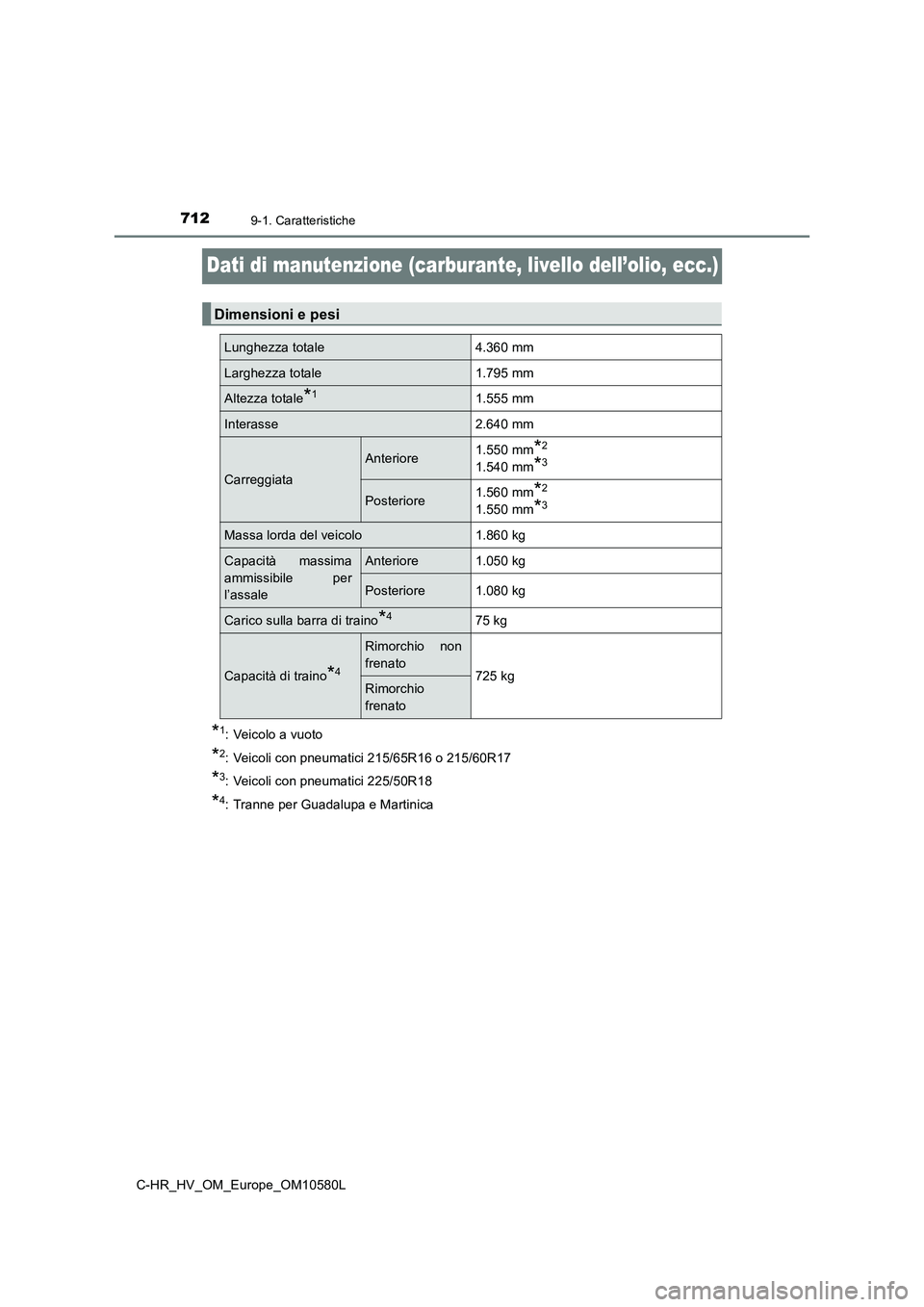

Dati di manutenzione (carburante, livello dell’olio, ecc.)
*1: Veicolo a vuoto
*2: Veicoli con pneumatici 215/65R16 o 215/60R17
*3: Veicoli con pneumatici 225/50R18
*4: Tranne per Guadalupa e Martinica
Dimensioni e pesi
Lunghezza totale4.360 mm
Larghezza totale1.795 mm
Altezza totale*11.555 mm
Interasse2.640 mm
Carreggiata
Anteriore1.550 mm*2
1.540 mm*3
Posteriore1.560 mm*2
1.550 mm*3
Massa lorda del veicolo1.860 kg
Capacità massima
ammissibile per
l’assale
Anteriore1.050 kg
Posteriore1.080 kg
Carico sulla barra di traino*475 kg
Capacità di traino*4
Rimorchio non
frenato725 kgRimorchio
frenato

7139-1. Caratteristiche
C-HR_HV_OM_Europe_OM10580L
9
Caratteristiche del veicolo

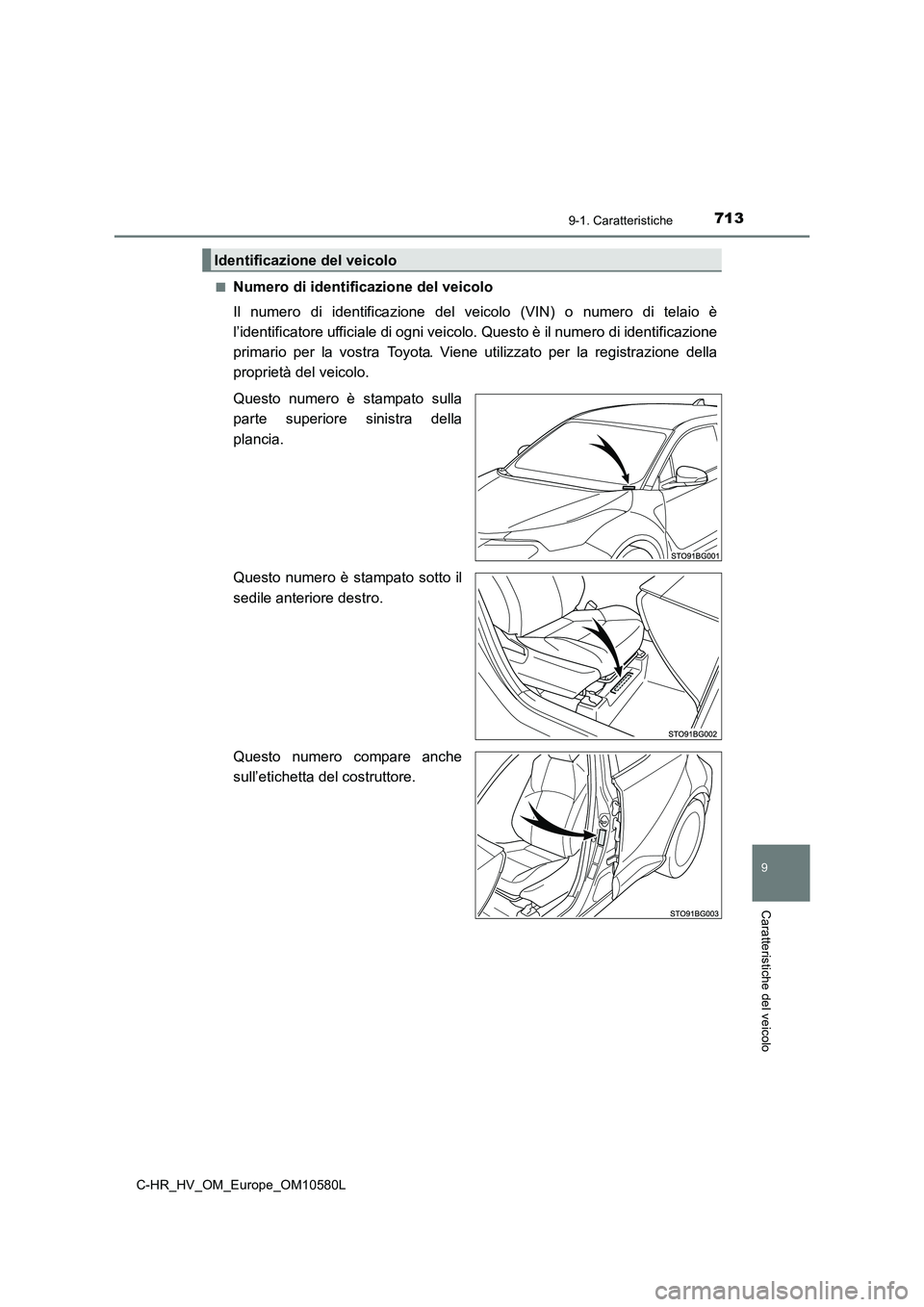

■Numero di identificazione del veicolo
Il numero di identificazione del ve icolo (VIN) o numero di telaio è
l’identificatore ufficiale di ogni veicolo. Questo è il numero di identificazione
primario per la vostra Toyota. Viene utilizzato per la registrazione della
proprietà del veicolo.
Questo numero è stampato sulla
parte superiore sinistra della
plancia.
Questo numero è stampato sotto il
sedile anteriore destro.
Questo numero compare anche
sull’etichetta del costruttore.
Identificazione del veicolo

7149-1. Caratteristiche
C-HR_HV_OM_Europe_OM10580L

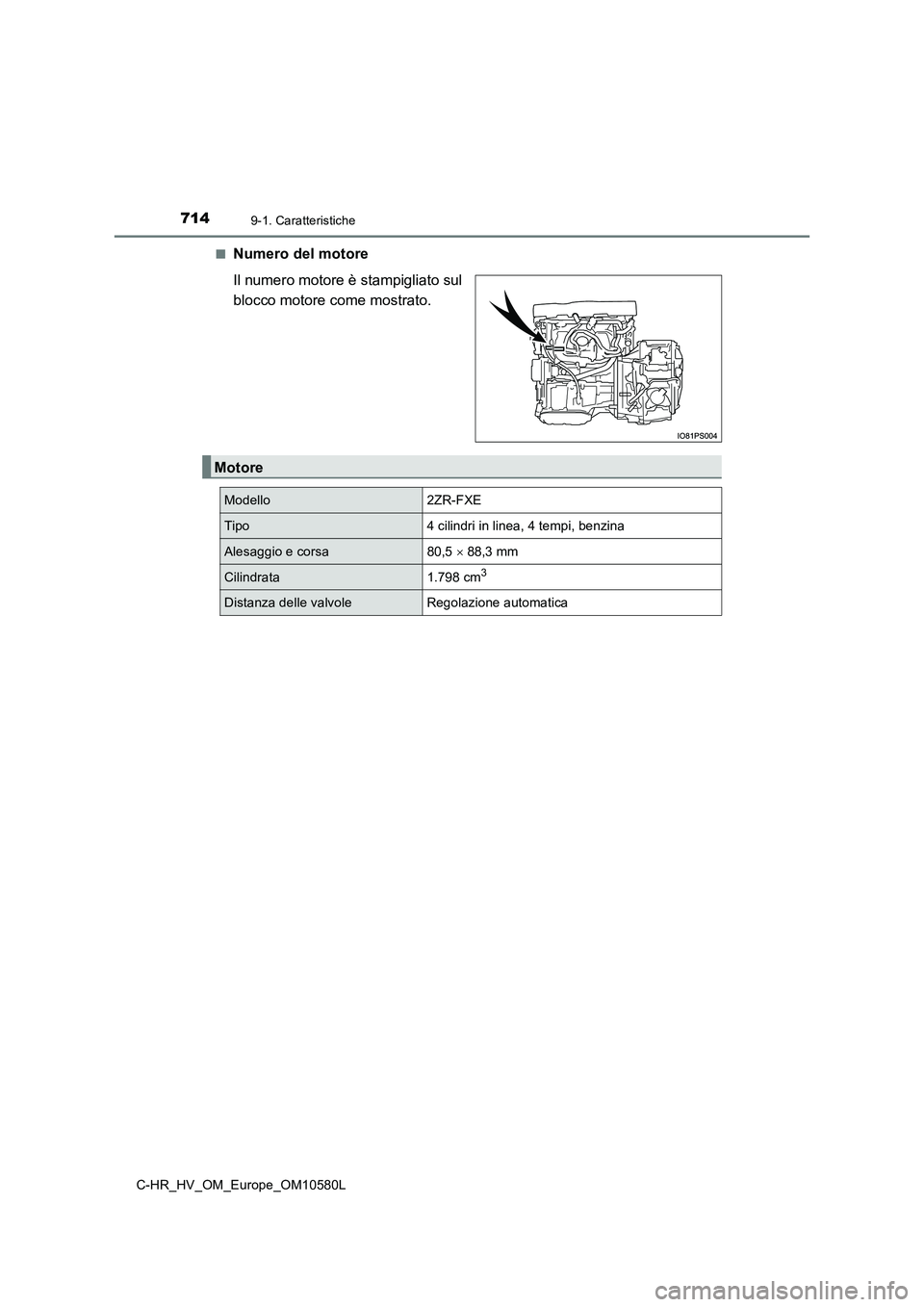

■Numero del motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Motore
Modello2ZR-FXE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  88,3 mm
Cilindrata1.798 cm3
Distanza delle valvoleRegolazione automatica

7159-1. Caratteristiche
C-HR_HV_OM_Europe_OM10580L
9
Caratteristiche del veicolo

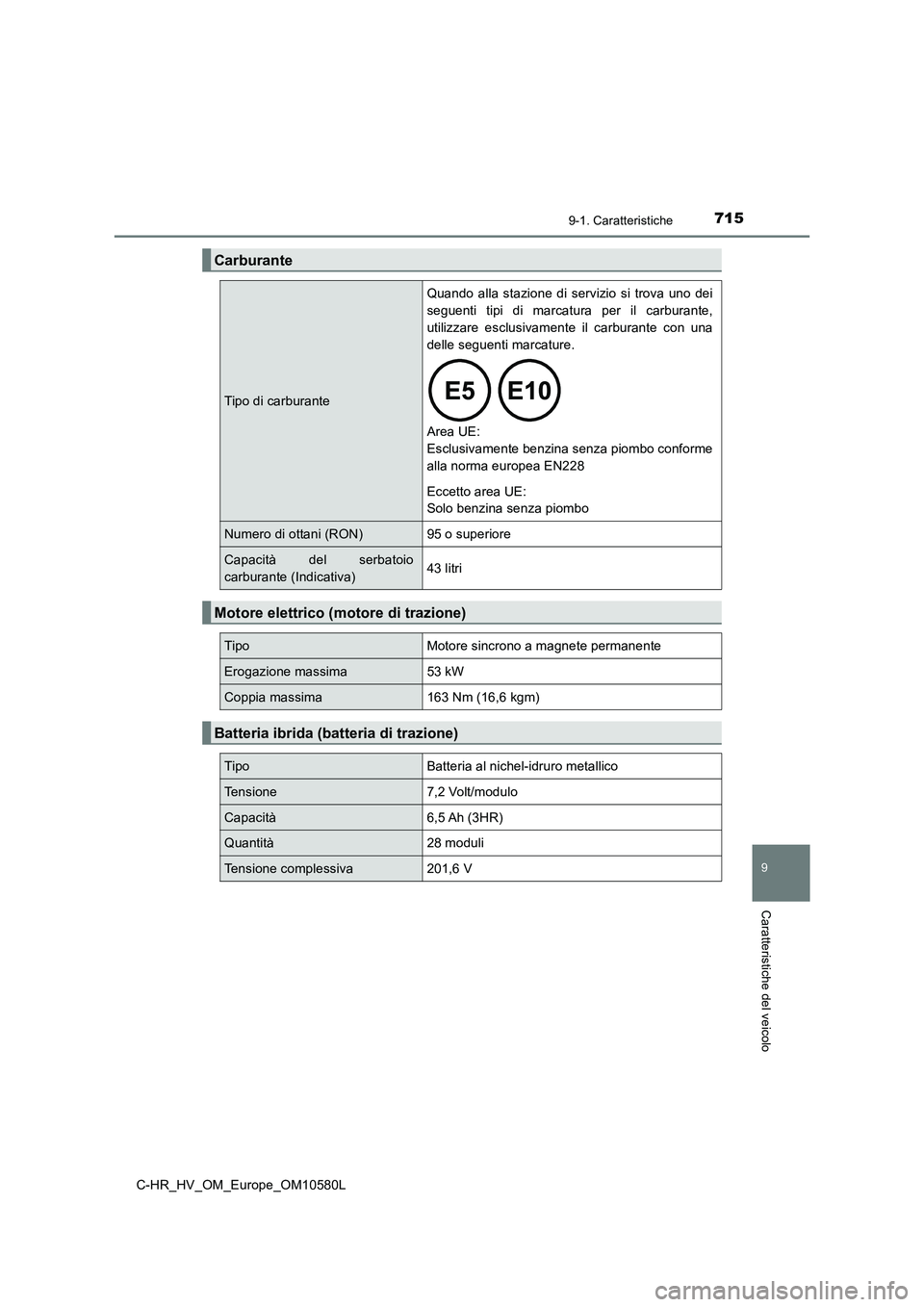

Carburante
Tipo di carburante
Quando alla stazione di servizio si trova uno dei
seguenti tipi di marcatura per il carburante,
utilizzare esclusivamente il carburante con una
delle seguenti marcature.

Area UE:
Esclusivamente benzina senza piombo conforme
alla norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio
carburante (Indicativa)43 litri
Motore elettrico (motore di trazione)
TipoMotore sincrono a magnete permanente
Erogazione massima53 kW
Coppia massima163 Nm (16,6 kgm)
Batteria ibrida (batteria di trazione)
TipoBatteria al nichel-idruro metallico
Tensione7,2 Volt/modulo
Capacità6,5 Ah (3HR)
Quantità28 moduli
Tensione complessiva201,6 V

7169-1. Caratteristiche
C-HR_HV_OM_Europe_OM10580L
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio olio
motore. Portare il motore a temperatura di esercizio, quindi disattivare il sistema
ibrido, attendere più di 5 minuti e controllare il livello dell’olio sull’astina.
■Scelta dell’olio motore
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:
0W-20, 5W-30 e 10W-30:
Olio motore API grado SL “Energy-Conserving”, SM “Energy-Conserving”
o SN “Resource-Conserving” o olio motore multigrado ILSAC
15W-40:
Olio motore API grado SL, SM o olio motore multigrado SN
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-20, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se l’olio con viscosità SAE 0W-20
non è disponibile, è possibile
utilizzare il tipo SAE 5W-30. In ogni
caso dovrebbe essere sostituito
con SAE 0W-20 al successivo
cambio olio.
Se si utilizza un olio motore con viscosità SAE 10W-30 o superiore in
presenza di temperature estremamente basse potrebbero verificarsi
problemi di avviamento. Si raccomanda pertanto l’utilizzo dell’olio motore
SAE 0W-20 o 5W-30.

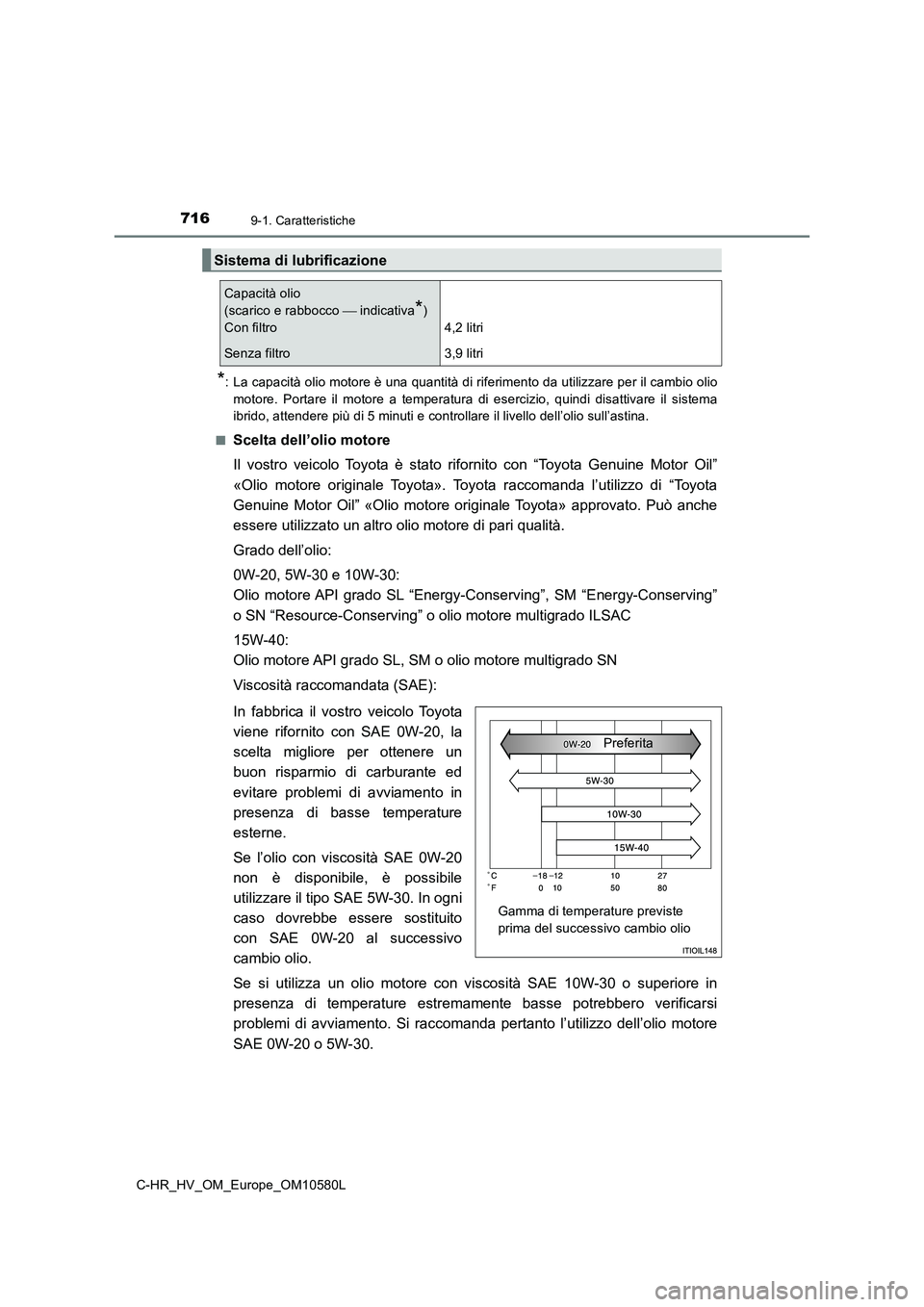

Sistema di lubrificazione
Capacità olio
(scarico e rabbocco  indicativa*)
Con filtro 4,2 litri
Senza filtro 3,9 litri
Gamma di temperature previste
prima del successivo cambio olio
Preferita

7179-1. Caratteristiche
C-HR_HV_OM_Europe_OM10580L
9
Caratteristiche del veicolo

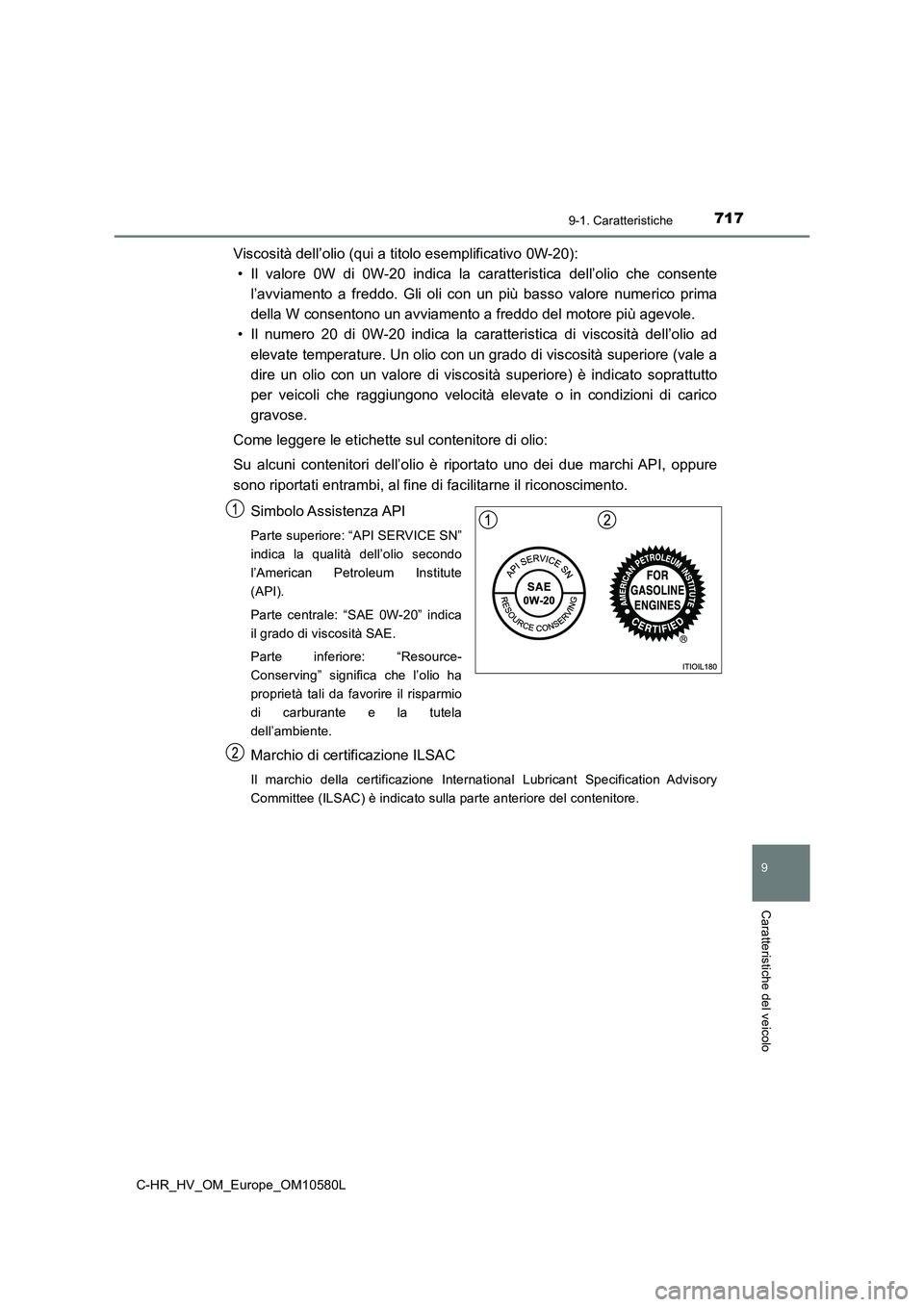

Viscosità dell’olio (qui a titolo esemplificativo 0W-20):
• Il valore 0W di 0W-20 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 20 di 0W-20 indica la cara tteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API, oppure
sono riportati entrambi, al fine di facilitarne il riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SN”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio ha
proprietà tali da favorire il risparmio
di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International Lubricant Specification Advisory
Committee (ILSAC) è indicato sulla parte anteriore del contenitore.

7189-1. Caratteristiche
C-HR_HV_OM_Europe_OM10580L
*: Il contenuto di fluido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Sistema di raffreddamento
Capacità*
Motore a
benzina5,4 litri
Unità di
controllo
alimentazione
1,4 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione (candela)
MarcaDENSO FC16HR-CY9
Intervallo0,9 mm
NOTA
■ Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare l’intervallo tra gli
elettrodi delle candele.

7199-1. Caratteristiche
C-HR_HV_OM_Europe_OM10580L
9
Caratteristiche del veicolo
*: Il contenuto di fluido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

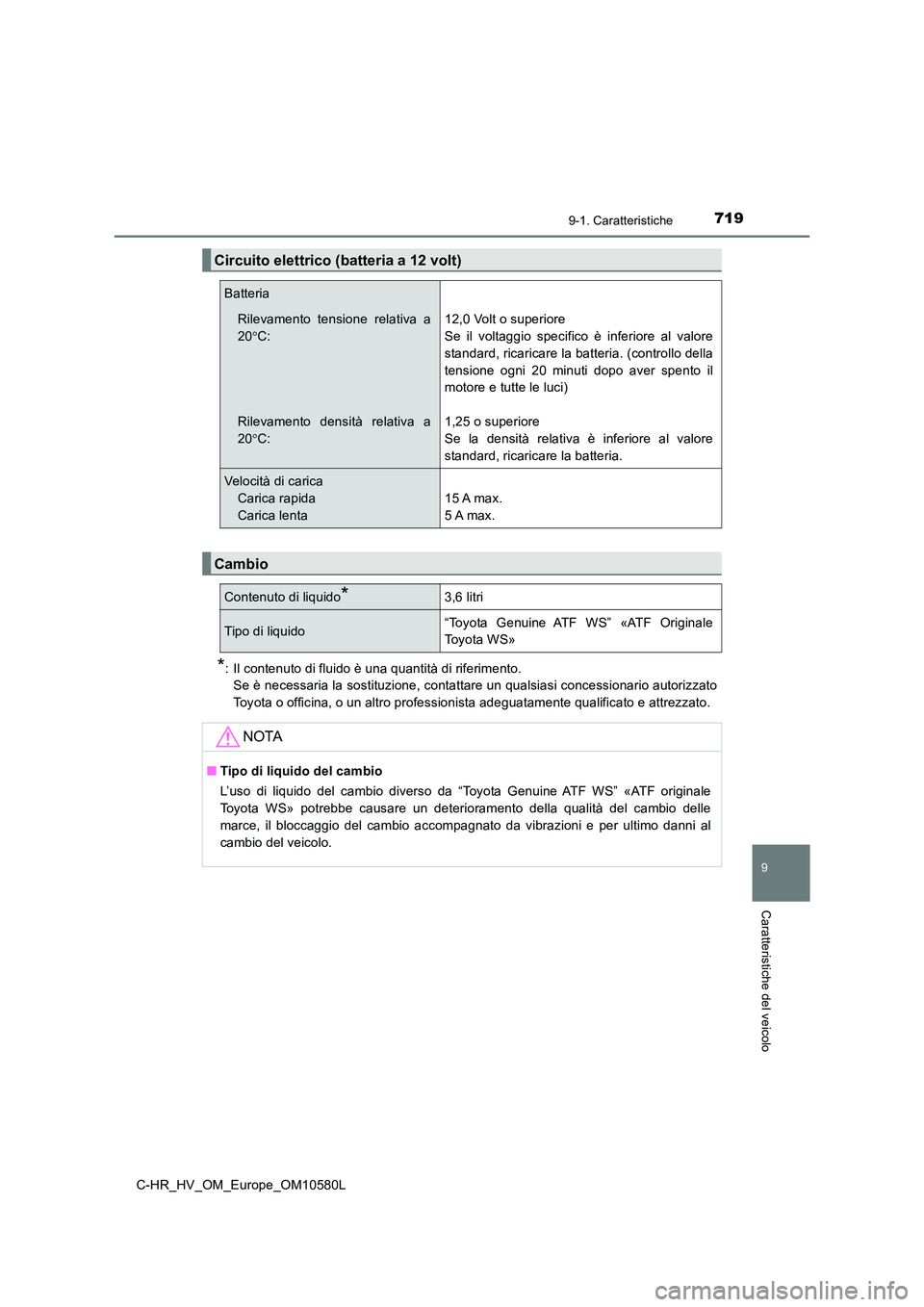

Circuito elettrico (batteria a 12 volt)
Batteria
Rilevamento tensione relativa a
20 C:
Rilevamento densità relativa a
20 C:
12,0 Volt o superiore
Se il voltaggio specifico è inferiore al valore
standard, ricaricare la batteria. (controllo della
tensione ogni 20 minuti dopo aver spento il
motore e tutte le luci)
1,25 o superiore
Se la densità relativa è inferiore al valore
standard, ricaricare la batteria.
Velocità di carica
Carica rapida
Carica lenta
15 A max.
5 A max.
Cambio
Contenuto di liquido*3,6 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF Originale
Toyota WS»
NOTA
■ Tipo di liquido del cambio
L’uso di liquido del cambio diverso da “Toyota Genuine ATF WS” «ATF originale
Toyota WS» potrebbe causare un deterioramento della qualità del cambio delle
marce, il bloccaggio del cambio accompagnato da vibrazioni e per ultimo danni al
cambio del veicolo.

7209-1. Caratteristiche
C-HR_HV_OM_Europe_OM10580L
*: Distanza minima del pedale quando premuto con una forza di 300 N (30,6 kgf)
mentre il sistema ibrido è in funzione.
Pneumatici da 16 pollici

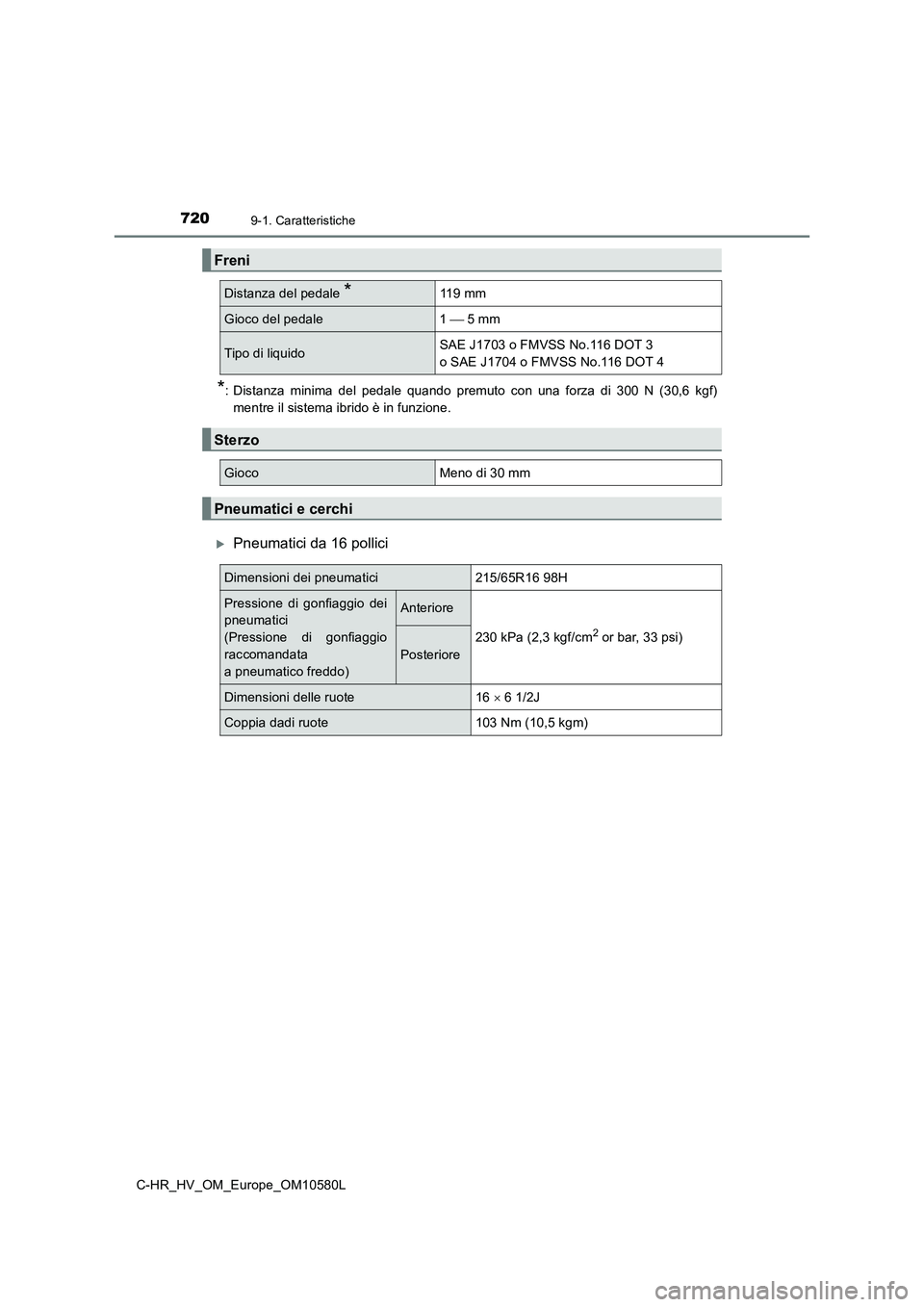

Freni
Distanza del pedale *11 9 m m
Gioco del pedale 1  5 mm
Tipo di liquido SAE J1703 o FMVSS No.116 DOT 3
o SAE J1704 o FMVSS No.116 DOT 4
Sterzo
GiocoMeno di 30 mm
Pneumatici e cerchi
Dimensioni dei pneumatici215/65R16 98H
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio
raccomandata
a pneumatico freddo)
Anteriore
230 kPa (2,3 kgf/cm2 or bar, 33 psi)
Posteriore
Dimensioni delle ruote16  6 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
