3914-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10576CZ

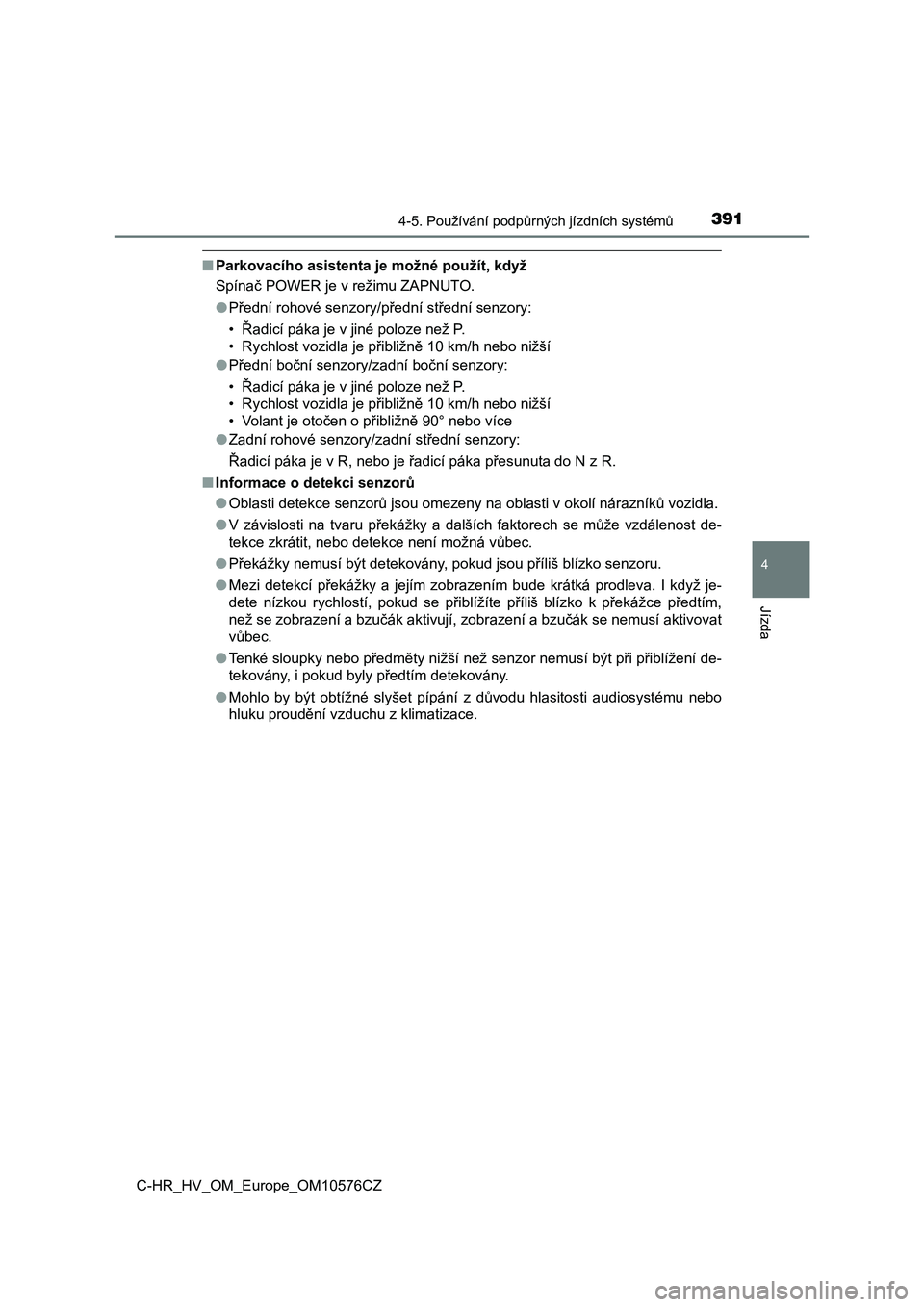

■Parkovacího asistenta je možné použít, když
Spínač POWER je v režimu ZAPNUTO.
●Přední rohové senzory/přední střední senzory:
• Řadicí páka je v jiné poloze než P.
• Rychlost vozidla je přibližně 10 km/h nebo nižší
●Přední boční senzory/zadní boční senzory:
• Řadicí páka je v jiné poloze než P.
• Rychlost vozidla je přibližně 10 km/h nebo nižší
• Volant je otočen o přibližně 90° nebo více
●Zadní rohové senzory/zadní střední senzory:
Řadicí páka je v R, nebo je řadicí páka přesunuta do N z R.
■Informace o detekci senzorů
●Oblasti detekce senzorů jsou omezeny na oblasti v okolí nárazníků vozidla.
●V závislosti na tvaru překážky a dalších faktorech se může vzdálenost de-
tekce zkrátit, nebo detekce není možná vůbec.
●Překážky nemusí být detekovány, pokud jsou příliš blízko senzoru.
●Mezi detekcí překážky a jejím zobrazením bude krátká prodleva. I když je-
dete nízkou rychlostí, pokud se přiblížíte příliš blízko k překážce předtím,
než se zobrazení a bzučák aktivují, zobrazení a bzučák se nemusí aktivovat
vůbec.
●Tenké sloupky nebo předměty nižší než senzor nemusí být při přiblížení de-
tekovány, i pokud byly předtím detekovány.
●Mohlo by být obtížné slyšet pípání z důvodu hlasitosti audiosystému nebo
hluku proudění vzduchu z klimatizace.

3924-5. Používání podpůrných jízdních systémů

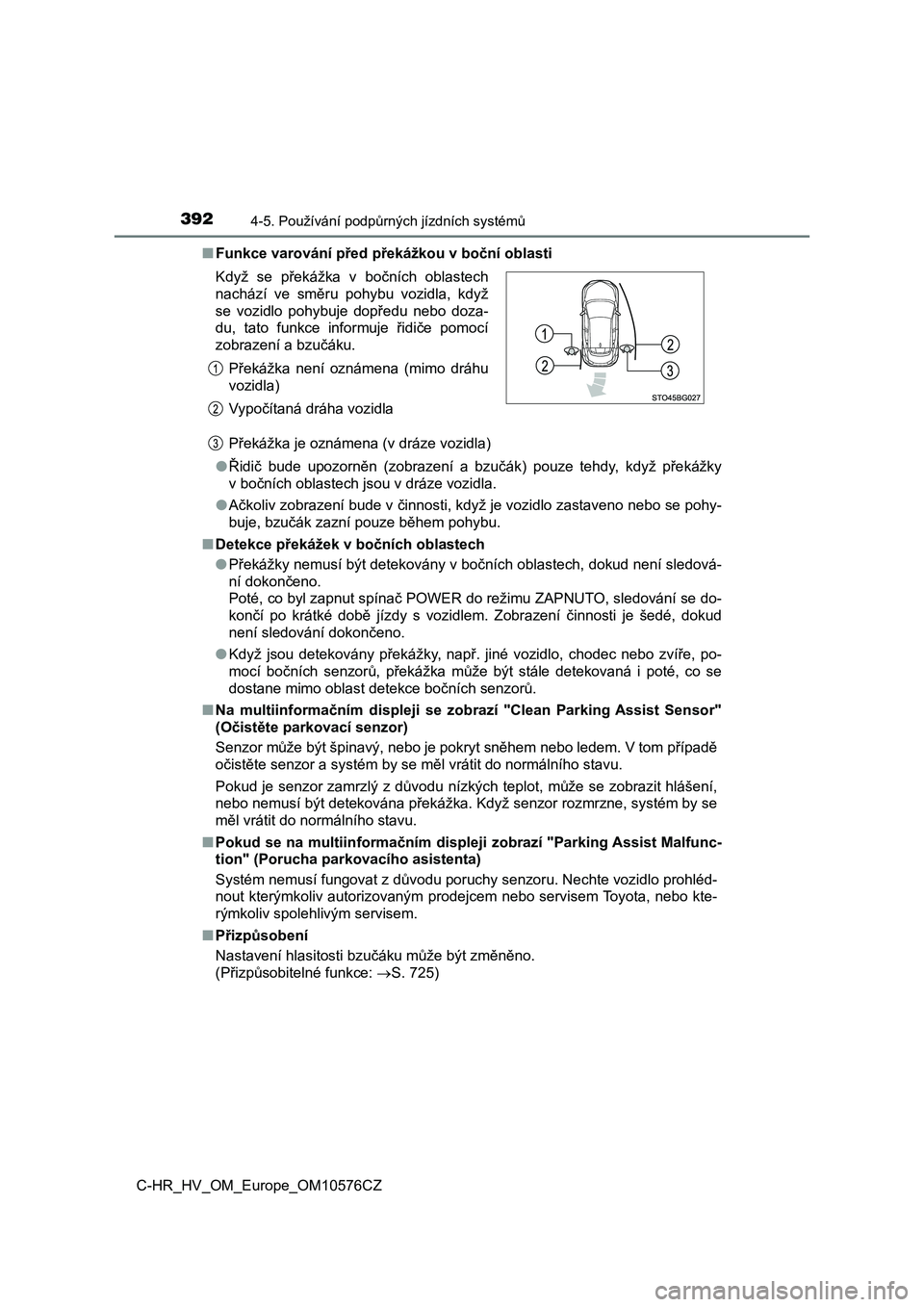

C-HR_HV_OM_Europe_OM10576CZ■Funkce varování před překážkou v boční oblasti
Překážka je oznámena (v dráze vozidla)
●Řidič bude upozorněn (zobrazení a bzučák) pouze tehdy, když překážky
v bočních oblastech jsou v dráze vozidla.
●Ačkoliv zobrazení bude v činnosti, když je vozidlo zastaveno nebo se pohy-
buje, bzučák zazní pouze během pohybu.
■Detekce překážek v bočních oblastech
●Překážky nemusí být detekovány v bočních oblastech, dokud není sledová-
ní dokončeno.
Poté, co byl zapnut spínač POWER do režimu ZAPNUTO, sledování se do-
končí po krátké době jízdy s vozidlem. Zobrazení činnosti je šedé, dokud
není sledování dokončeno.
●Když jsou detekovány překážky, např. jiné vozidlo, chodec nebo zvíře, po-
mocí bočních senzorů, překážka může být stále detekovaná i poté, co se
dostane mimo oblast detekce bočních senzorů.
■Na multiinformačním displeji se zobrazí "Clean Parking Assist Sensor"
(Očistěte parkovací senzor)
Senzor může být špinavý, nebo je pokryt sněhem nebo ledem. V tom případě
očistěte senzor a systém by se měl vrátit do normálního stavu.
Pokud je senzor zamrzlý z důvodu nízkých teplot, může se zobrazit hlášení,
nebo nemusí být detekována překážka. Když senzor rozmrzne, systém by se
měl vrátit do normálního stavu.
■Pokud se na multiinformačním displeji zobrazí "Parking Assist Malfunc-
tion" (Porucha parkovacího asistenta)
Systém nemusí fungovat z důvodu poruchy senzoru. Nechte vozidlo prohléd-
nout kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
■Přizpůsobení
Nastavení hlasitosti bzučáku může být změněno.
(Přizpůsobitelné funkce: S. 725) Když se překážka v bočních oblastech
nachází ve směru pohybu vozidla, když
se vozidlo pohybuje dopředu nebo doza-
du, tato funkce informuje řidiče pomocí
zobrazení a bzučáku.
Překážka není oznámena (mimo dráhu
vozidla)
Vypočítaná dráha vozidla

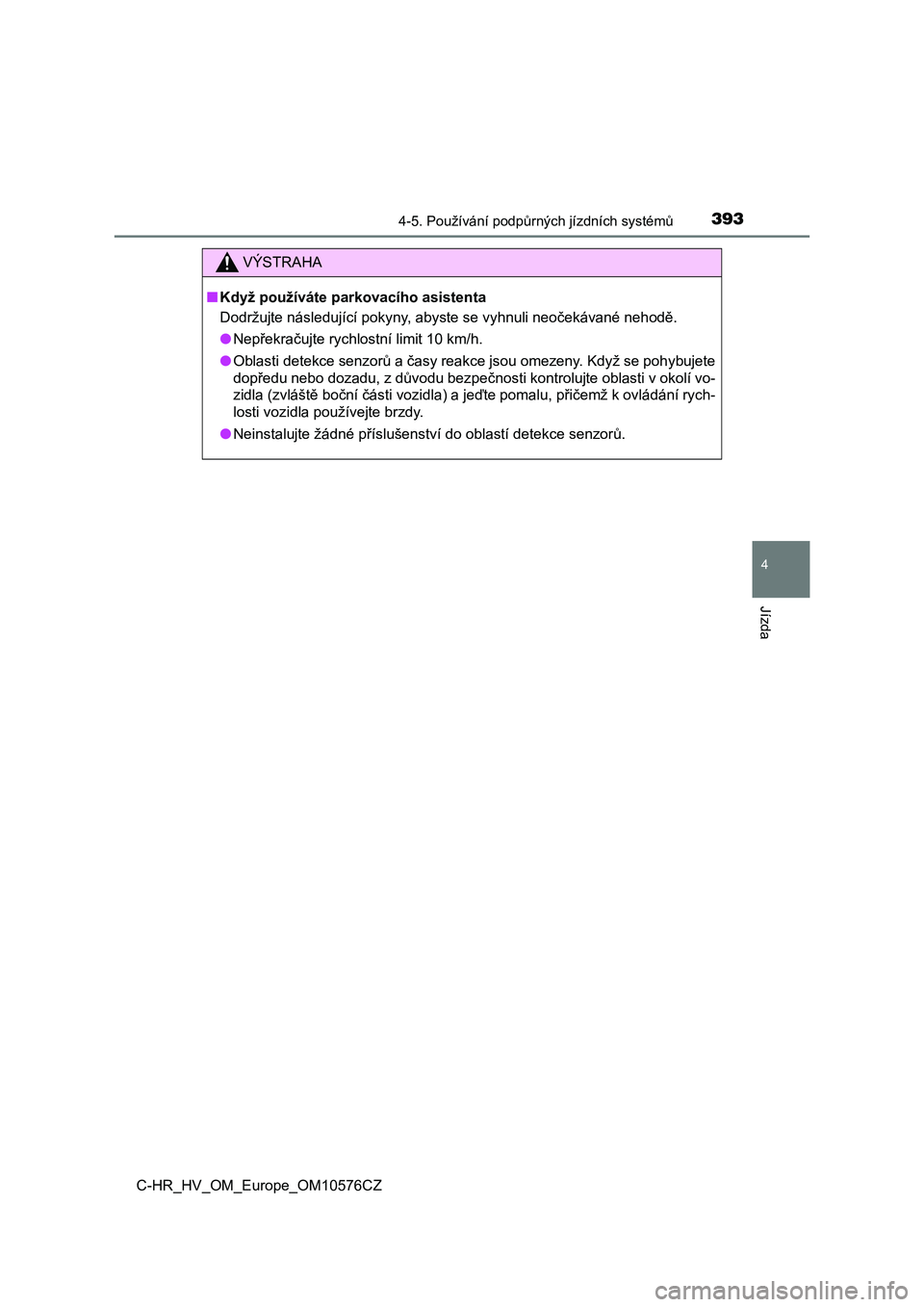

3934-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10576CZ
VÝSTRAHA
■Když používáte parkovacího asistenta
Dodržujte následující pokyny, abyste se vyhnuli neočekávané nehodě.
●Nepřekračujte rychlostní limit 10 km/h.
●Oblasti detekce senzorů a časy reakce jsou omezeny. Když se pohybujete
dopředu nebo dozadu, z důvodu bezpečnosti kontrolujte oblasti v okolí vo-
zidla (zvláště boční části vozidla) a jeďte pomalu, přičemž k ovládání rych-
losti vozidla používejte brzdy.
●Neinstalujte žádné příslušenství do oblastí detekce senzorů.

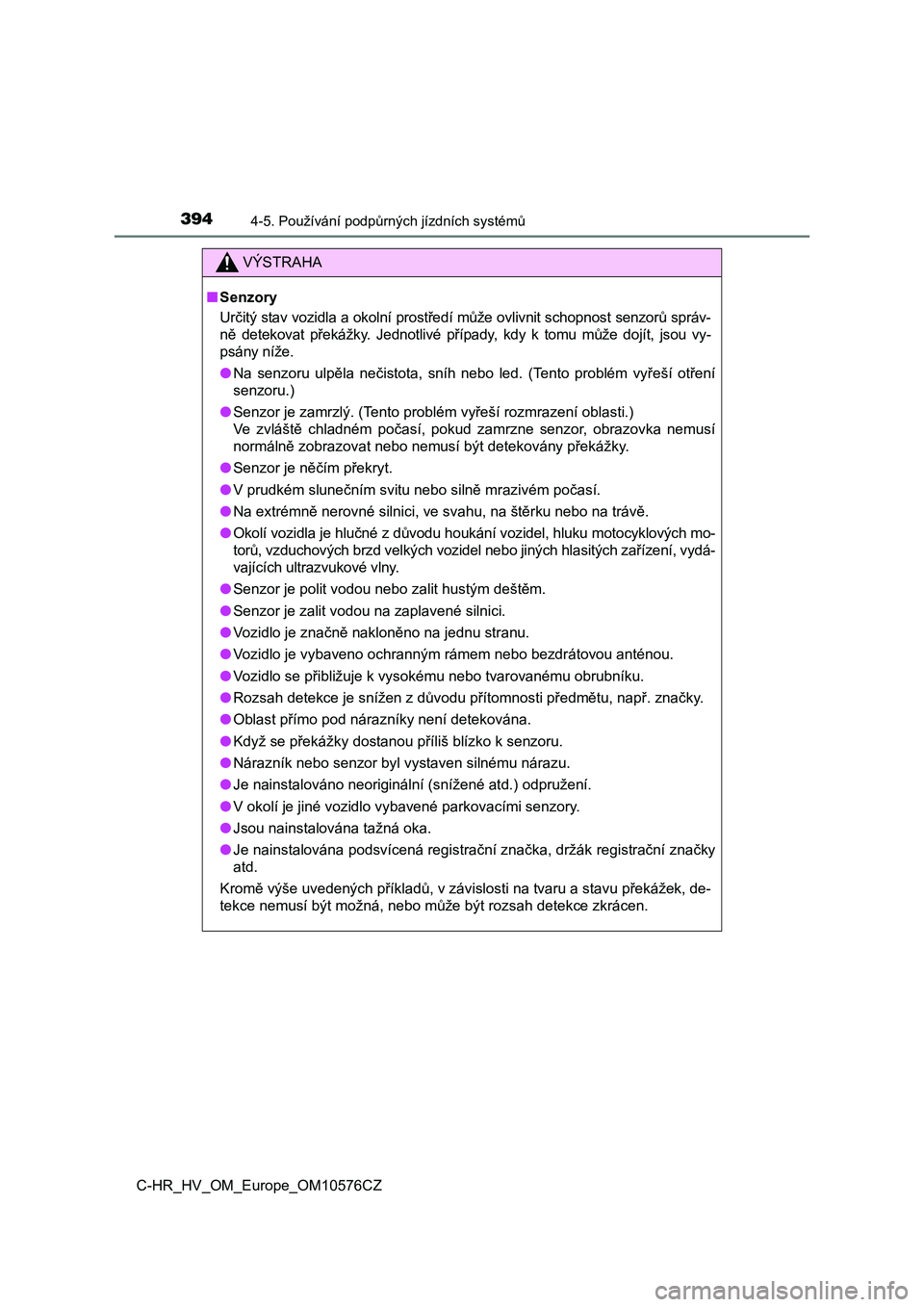

3944-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10576CZ
VÝSTRAHA
■Senzory
Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzorů správ-
ně detekovat překážky. Jednotlivé případy, kdy k tomu může dojít, jsou vy-
psány níže.
●Na senzoru ulpěla nečistota, sníh nebo led. (Tento problém vyřeší otření
senzoru.)
●Senzor je zamrzlý. (Tento problém vyřeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud zamrzne senzor, obrazovka nemusí
normálně zobrazovat nebo nemusí být detekovány překážky.
●Senzor je něčím překryt.
●V prudkém slunečním svitu nebo silně mrazivém počasí.
●<0031004400030048005b00570055007000500051010c0003005100480055005200590051007000030056004c004f0051004c0046004c000f0003005900480003005600590044004b0058000f000300510044000300e30057010c0055004e00580003005100
480045005200030051004400030057005500690059010c0011[
●Okolí vozidla je hlučné z důvodu houkání vozidel, hluku motocyklových mo-
torů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení, vydá-
vajících ultrazvukové vlny.
●Senzor je polit vodou nebo zalit hustým deštěm.
●Senzor je zalit vodou na zaplavené silnici.
●Vozidlo je značně nakloněno na jednu stranu.
●Vozidlo je vybaveno ochranným rámem nebo bezdrátovou anténou.
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
●Rozsah detekce je snížen z důvodu přítomnosti předmětu, např. značky.
●Oblast přímo pod nárazníky není detekována.
●Když se překážky dostanou příliš blízko k senzoru.
●Nárazník nebo senzor byl vystaven silnému nárazu.
●Je nainstalováno neoriginální (snížené atd.) odpružení.
●V okolí je jiné vozidlo vybavené parkovacími senzory.
●Jsou nainstalována tažná oka.
●Je nainstalována podsvícená registrační značka, držák registrační značky
atd.
Kromě výše uvedených příkladů, v závislosti na tvaru a stavu překážek, de-
tekce nemusí být možná, nebo může být rozsah detekce zkrácen.

3954-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10576CZ
VÝSTRAHA

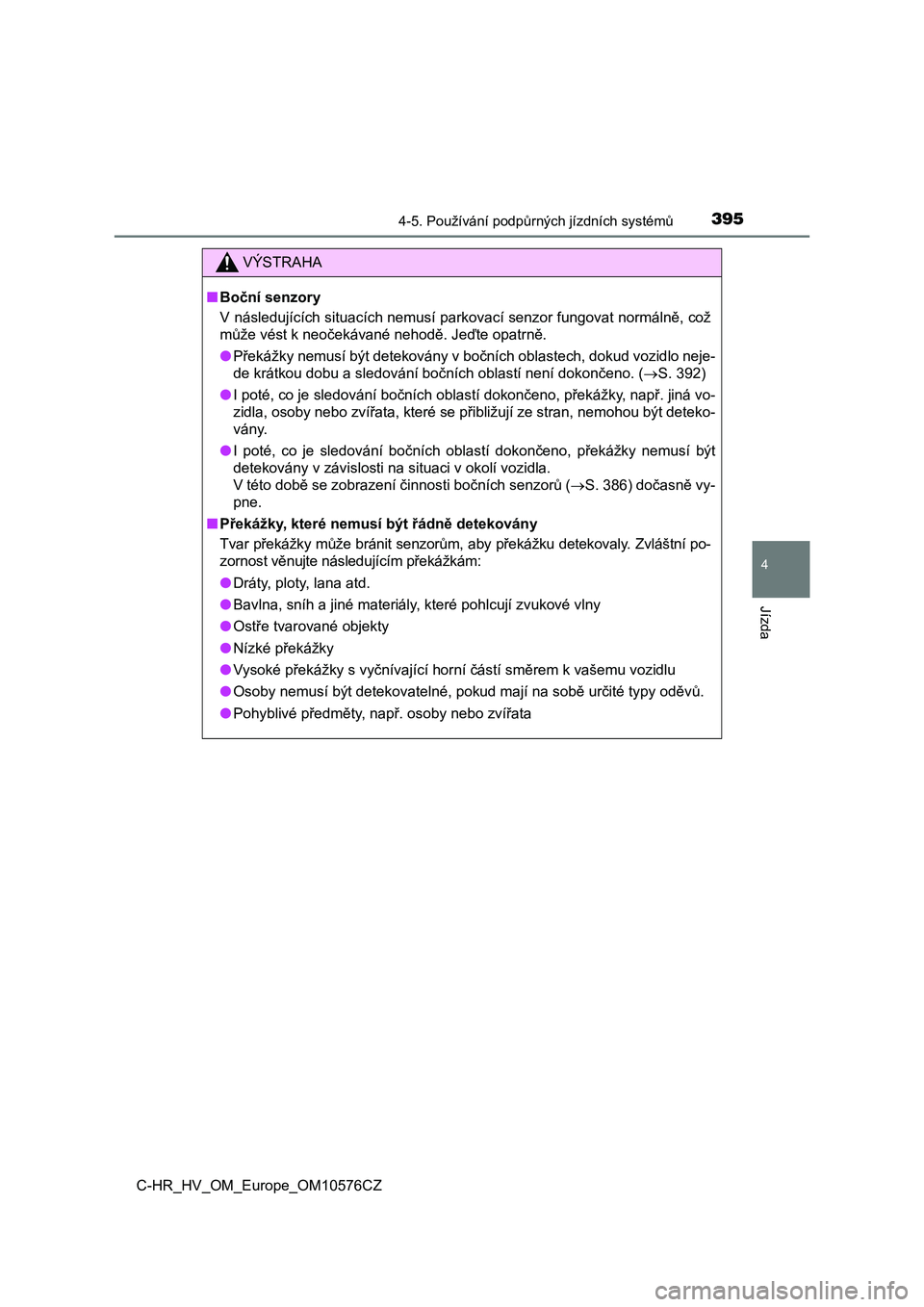

■Boční senzory
V následujících situacích nemusí parkovací senzor fungovat normálně, což
může vést k neočekávané nehodě. Jeďte opatrně.
●Překážky nemusí být detekovány v bočních oblastech, dokud vozidlo neje-
de krátkou dobu a sledování bočních oblastí není dokončeno. (S. 392)
●I poté, co je sledování bočních oblastí dokončeno, překážky, např. jiná vo-
zidla, osoby nebo zvířata, které se přibližují ze stran, nemohou být deteko-
vány.
●I poté, co je sledování bočních oblastí dokončeno, překážky nemusí být
detekovány v závislosti na situaci v okolí vozidla.
V této době se zobrazení činnosti bočních senzorů (S. 386) dočasně vy-
pne.
■Překážky, které nemusí být řádně detekovány
Tvar překážky může bránit senzorům, aby překážku detekovaly. Zvláštní po-
zornost věnujte následujícím překážkám:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které pohlcují zvukové vlny
●Ostře tvarované objekty
●Nízké překážky
●Vysoké překážky s vyčnívající horní částí směrem k vašemu vozidlu
●Osoby nemusí být detekovatelné, pokud mají na sobě určité typy oděvů.
●Pohyblivé předměty, např. osoby nebo zvířata

3964-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10576CZ

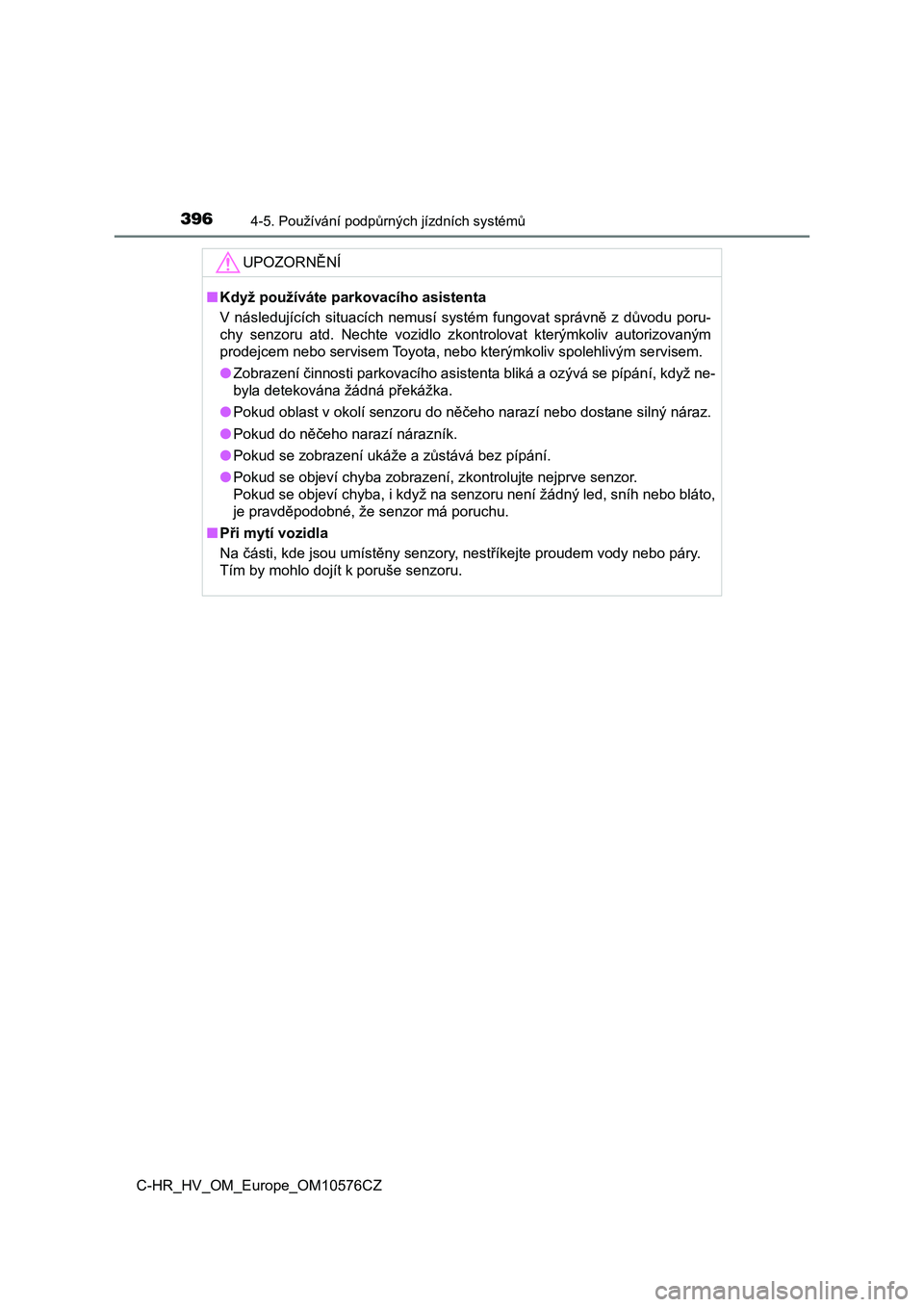

UPOZORNĚNÍ
■Když používáte parkovacího asistenta
V následujících situacích nemusí systém fungovat správně z důvodu poru-
chy senzoru atd. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
●Zobrazení činnosti parkovacího asistenta bliká a ozývá se pípání, když ne-
byla detekována žádná překážka.
●Pokud oblast v okolí senzoru do něčeho narazí nebo dostane silný náraz.
●Pokud do něčeho narazí nárazník.
●Pokud se zobrazení ukáže a zůstává bez pípání.
●Pokud se objeví chyba zobrazení, zkontrolujte nejprve senzor.
Pokud se objeví chyba, i když na senzoru není žádný led, sníh nebo bláto,
je pravděpodobné, že senzor má poruchu.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.

397
4
4-5. Používání podpůrných jízdních systémů
Jízda
C-HR_HV_OM_Europe_OM10576CZ

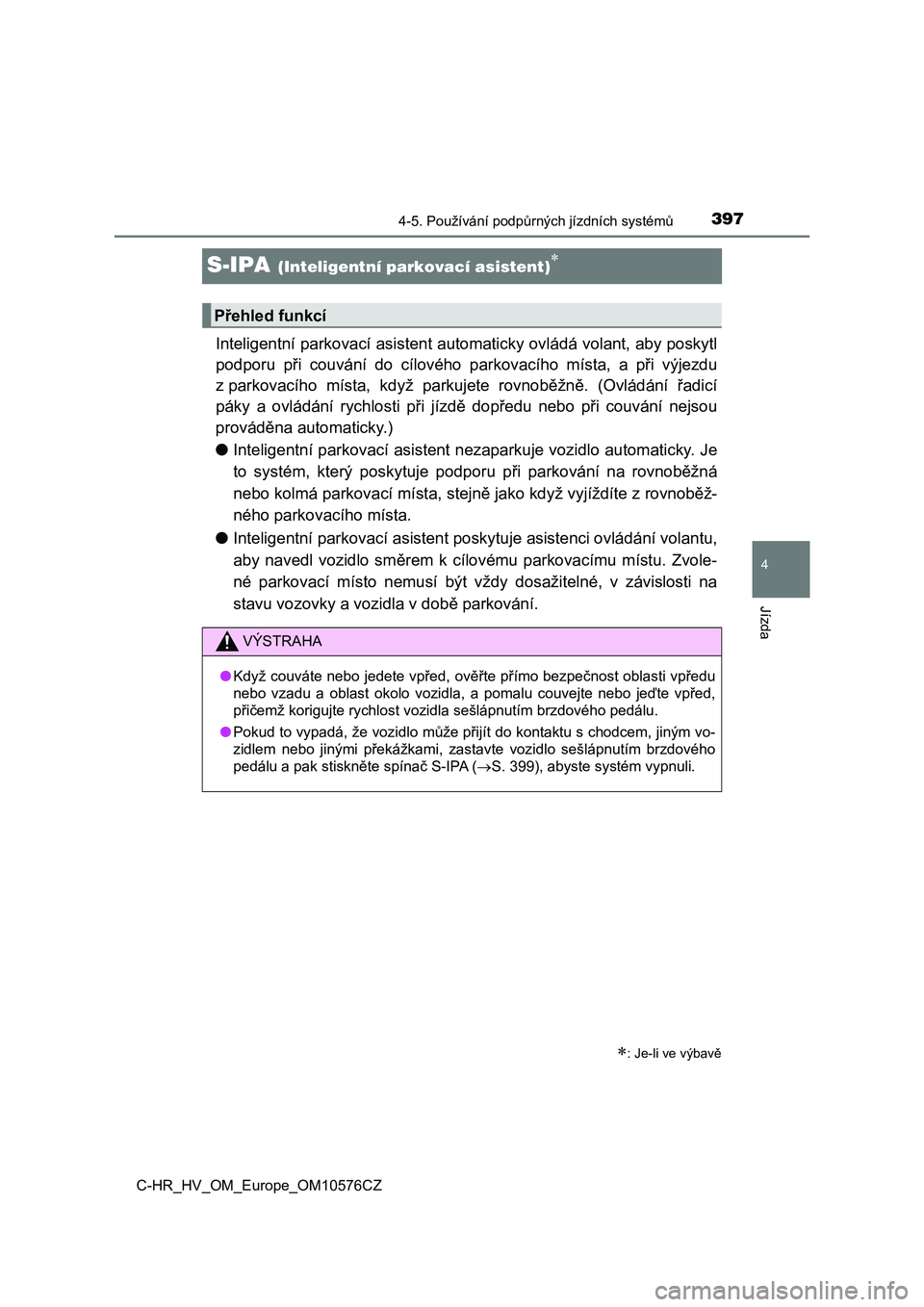

S-IPA (Inteligentní parkovací asistent)
Inteligentní parkovací asistent automaticky ovládá volant, aby poskytl
podporu při couvání do cílového parkovacího místa, a při výjezdu
z parkovacího místa, když parkujete rovnoběžně. (Ovládání řadicí
páky a ovládání rychlosti při jízdě dopředu nebo při couvání nejsou
prováděna automaticky.)
●Inteligentní parkovací asistent nezaparkuje vozidlo automaticky. Je
to systém, který poskytuje podporu při parkování na rovnoběžná
nebo kolmá parkovací místa, stejně jako když vyjíždíte z rovnoběž-
ného parkovacího místa.
●Inteligentní parkovací asistent poskytuje asistenci ovládání volantu,
aby navedl vozidlo směrem k cílovému parkovacímu místu. Zvole-
né parkovací místo nemusí být vždy dosažitelné, v závislosti na
stavu vozovky a vozidla v době parkování.
: Je-li ve výbavě
Přehled funkcí
VÝSTRAHA
●Když couváte nebo jedete vpřed, ověřte přímo bezpečnost oblasti vpředu
nebo vzadu a oblast okolo vozidla, a pomalu couvejte nebo jeďte vpřed,
přičemž korigujte rychlost vozidla sešlápnutím brzdového pedálu.
●Pokud to vypadá, že vozidlo může přijít do kontaktu s chodcem, jiným vo-
zidlem nebo jinými překážkami, zastavte vozidlo sešlápnutím brzdového
pedálu a pak stiskněte spínač S-IPA (S. 399), abyste systém vypnuli.

3984-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10576CZ

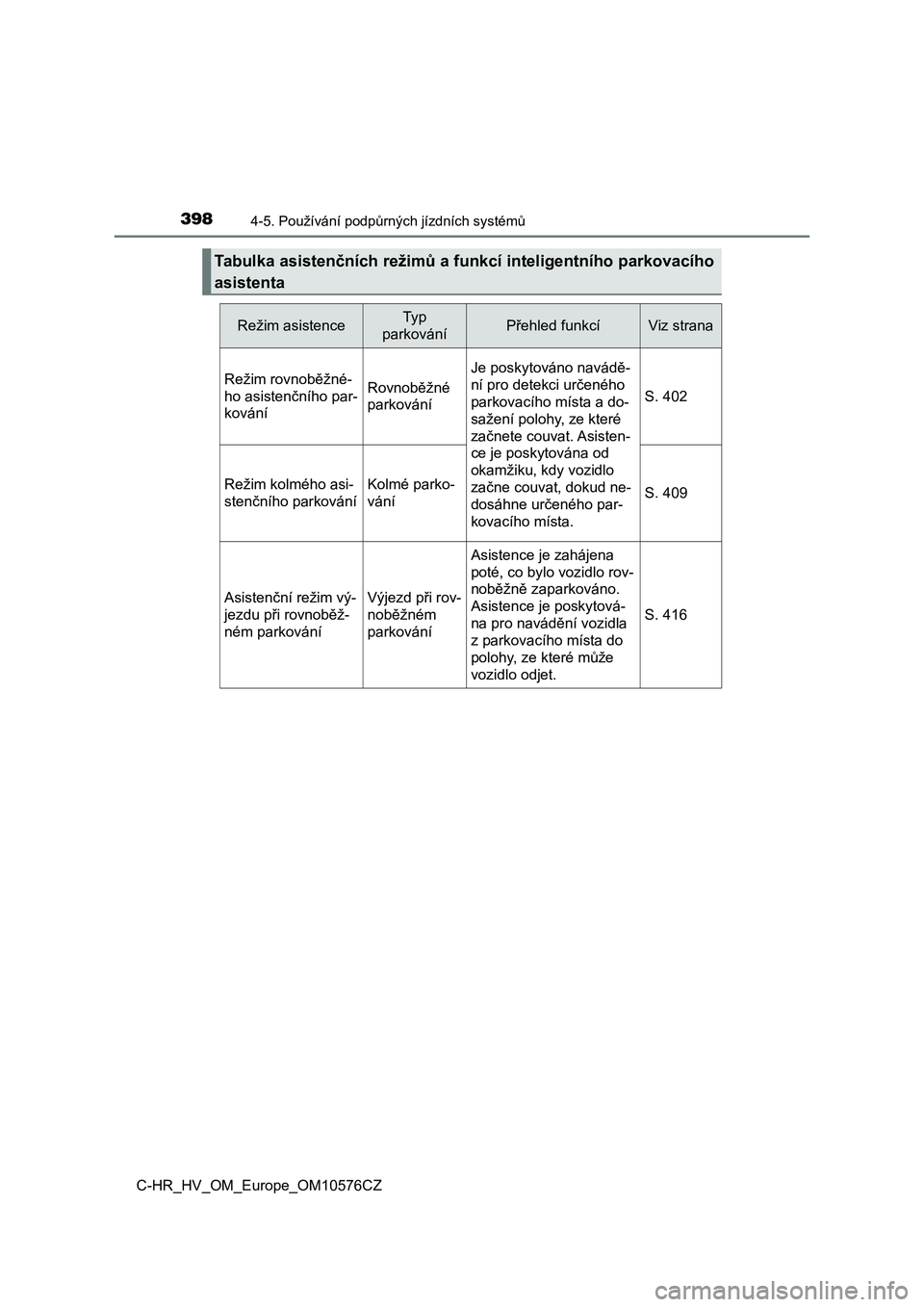

Tabulka asistenčních režimů a funkcí inteligentního parkovacího
asistenta
Režim asistenceTy p
parkováníPřehled funkcíViz strana
Režim rovnoběžné-
ho asistenčního par-
kováníRovnoběžné
parkování
Je poskytováno navádě-
ní pro detekci určeného
parkovacího místa a do-
sažení polohy, ze které
začnete couvat. Asisten-
ce je poskytována od
okamžiku, kdy vozidlo
začne couvat, dokud ne-
dosáhne určeného par-
kovacího místa.
S. 402
Režim kolmého asi-
stenčního parkováníKolmé parko-
váníS. 409
Asistenční režim vý-
jezdu při rovnoběž-
ném parkováníVýjezd při rov-
noběžném
parkování
Asistence je zahájena
poté, co bylo vozidlo rov-
noběžně zaparkováno.
Asistence je poskytová-
na pro navádění vozidla
z parkovacího místa do
polohy, ze které může
vozidlo odjet.
S. 416

3994-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10576CZ

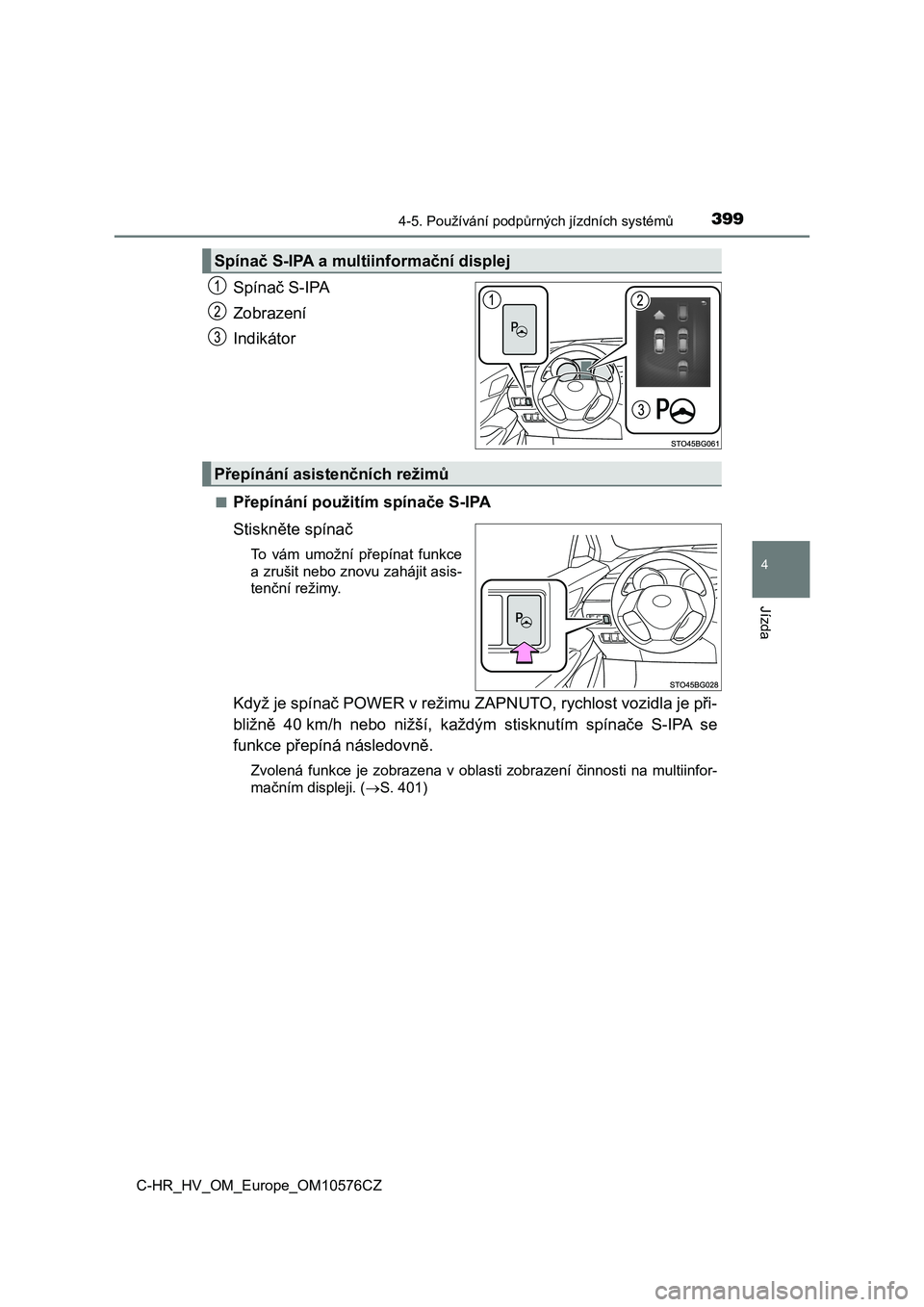

Spínač S-IPA
Zobrazení
Indikátor
■Přepínání použitím spínače S-IPA
Stiskněte spínač
To vám umožní přepínat funkce
a zrušit nebo znovu zahájit asis-
tenční režimy.
Když je spínač POWER v režimu Z APNUTO, rychlost vozidla je při-
bližně 40 km/h nebo nižší, každým stisknutím spínače S-IPA se
funkce přepíná následovně.
Zvolená funkce je zobrazena v oblasti zobrazení činnosti na mul tiinfor-
mačním displeji. ( S. 401)
Spínač S-IPA a multiinformační displej
Přepínání asistenčních režimů

4004-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10576CZ■

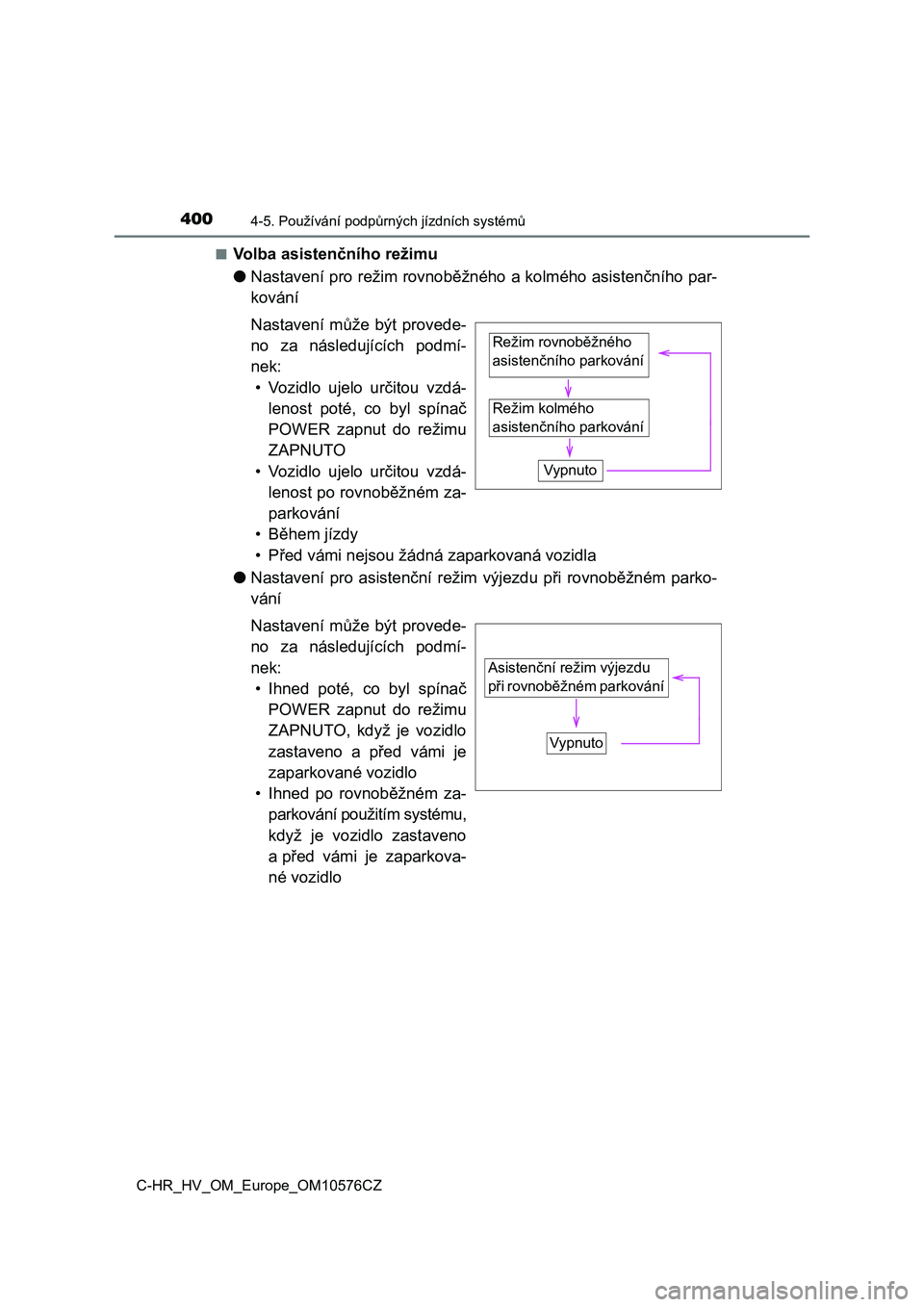

Volba asistenčního režimu
●Nastavení pro režim rovnoběžného a kolmého asistenčního par-
kování
Nastavení může být provede-
no za následujících podmí-
nek:
• Vozidlo ujelo určitou vzdá-
lenost poté, co byl spínač
POWER zapnut do režimu
ZAPNUTO
• Vozidlo ujelo určitou vzdá-
lenost po rovnoběžném za-
parkování
• Během jízdy
• Před vámi nejsou žádná zaparkovaná vozidla
●Nastavení pro asistenční režim výjezdu při rovnoběžném parko-
vání
Nastavení může být provede-
no za následujících podmí-
nek:
• Ihned poté, co byl spínač
POWER zapnut do režimu
ZAPNUTO, když je vozidlo
zastaveno a před vámi je
zaparkované vozidlo
• Ihned po rovnoběžném za-
parkování použitím systému,
když je vozidlo zastaveno
a před vámi je zaparkova-
né vozidlo
Režim kolmého
asistenčního parkování Režim rovnoběžného
asistenčního parkování
Vypnuto
Asistenční režim výjezdu
při rovnoběžném parkování
Vypnuto
