1-4. Hybridsystem
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10649M

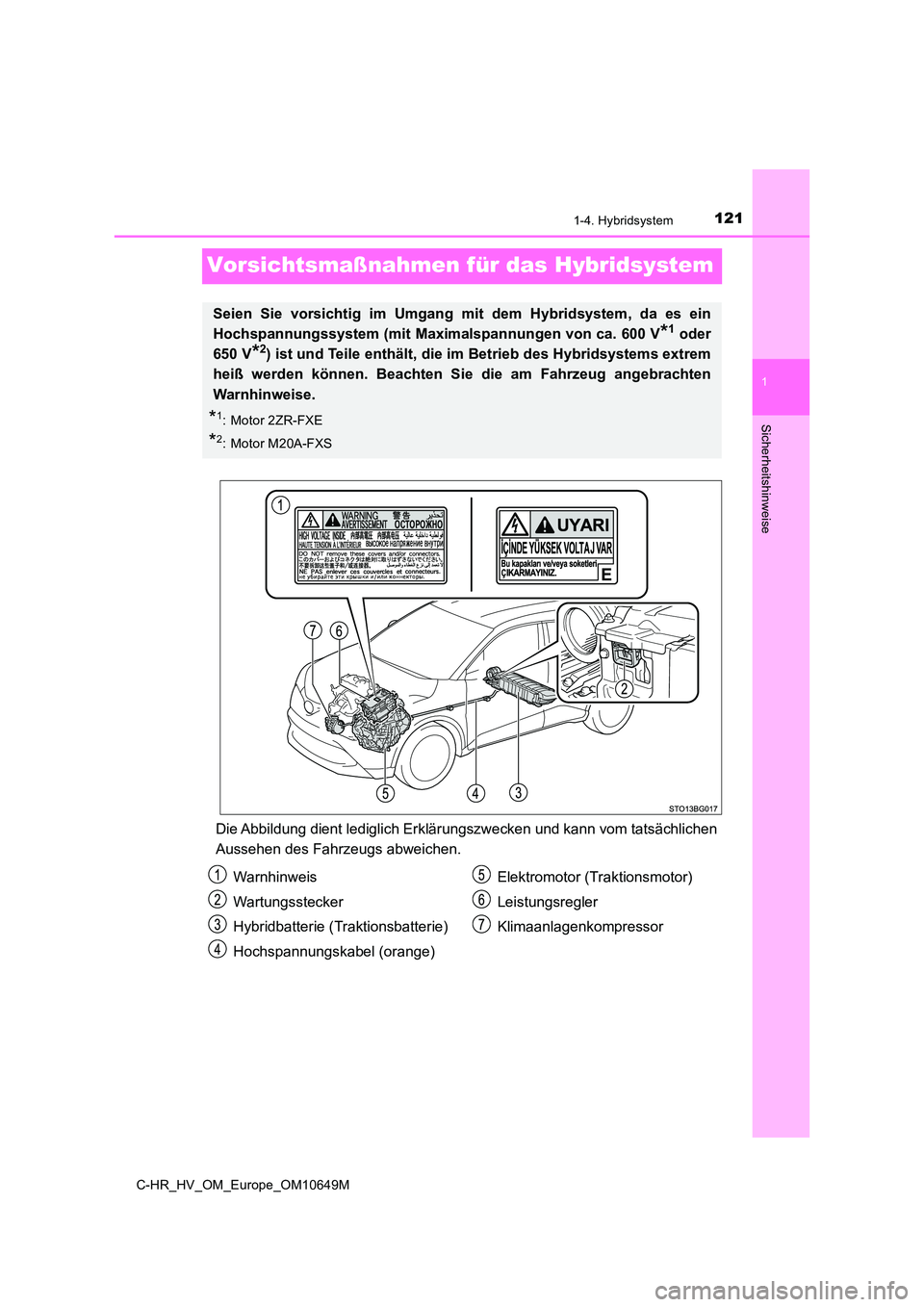

Vorsichtsmaßnahmen für das Hybridsystem
Die Abbildung dient lediglich Erklärungszwecken und kann vom tatsächlichen
Aussehen des Fahrzeugs abweichen.
Seien Sie vorsichtig im Umgang mit dem Hybridsystem, da es ein
Hochspannungssystem (mit Maximalspannungen von ca. 600 V*1 oder
650 V*2) ist und Teile enthält, die im Betrieb des Hybridsystems extrem
heiß werden können. Beachten Si e die am Fahrzeug angebrachten
Warnhinweise.
*1: Motor 2ZR-FXE
*2: Motor M20A-FXS
Warnhinweis
Wartungsstecker
Hybridbatterie (Traktionsbatterie)
Hochspannungskabel (orange)
Elektromotor (Traktionsmotor)
Leistungsregler
Klimaanlagenkompressor

1221-4. Hybridsystem
C-HR_HV_OM_Europe_OM10649M

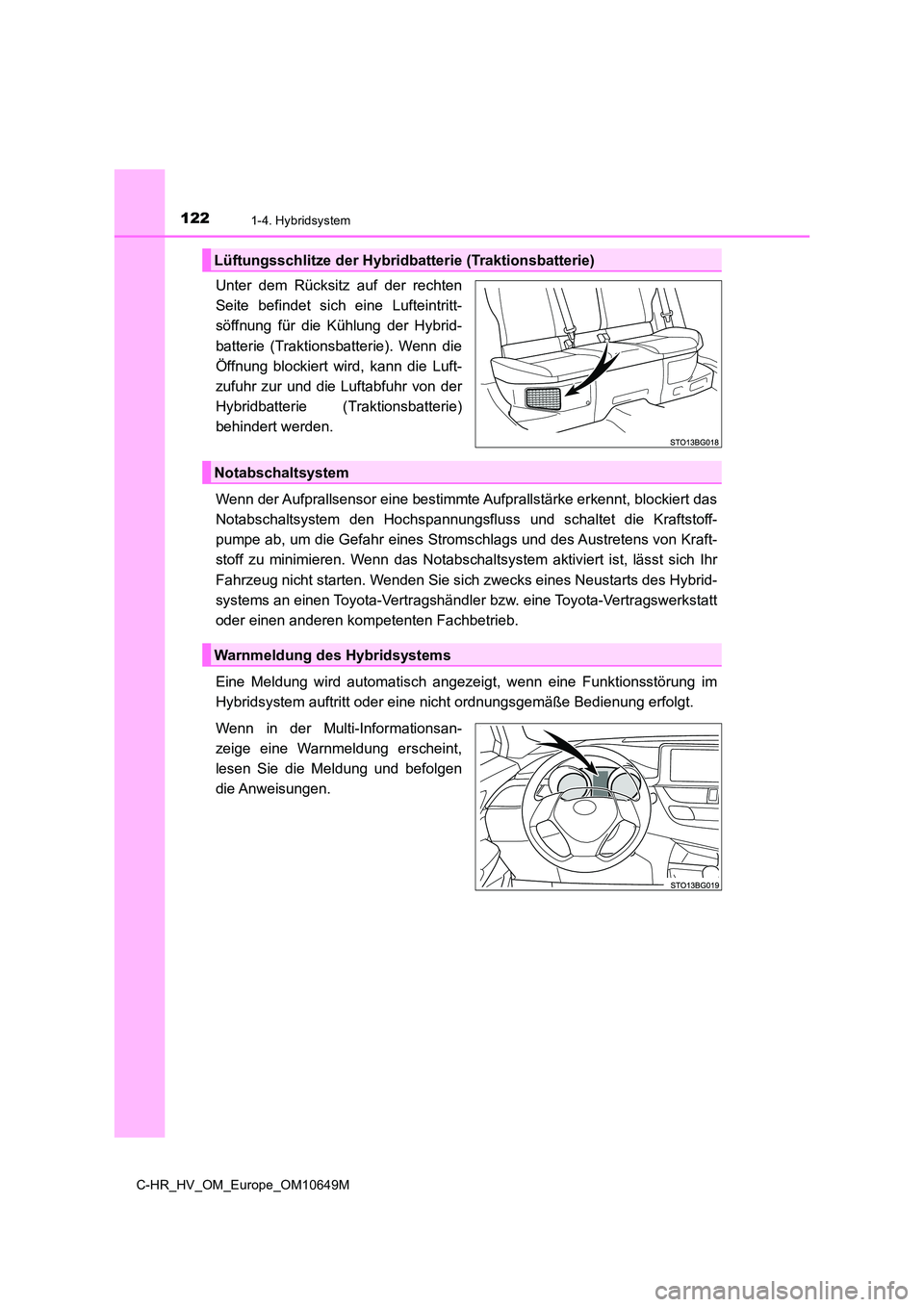

Unter dem Rücksitz auf der rechten
Seite befindet sich eine Lufteintritt-
söffnung für die Kühlung der Hybrid-
batterie (Traktionsbatterie). Wenn die
Öffnung blockiert wird, kann die Luft-
zufuhr zur und die Luftabfuhr von der
Hybridbatterie (Traktionsbatterie)
behindert werden.
Wenn der Aufprallsensor eine bestimmte Aufprallstärke erkennt, blockiert das
Notabschaltsystem den Hochspannungsfluss und schaltet die Kraftstoff-
pumpe ab, um die Gefahr eines Stromschlags und des Austretens von Kraft-
stoff zu minimieren. Wenn das Notabschaltsystem aktiviert ist, lässt sich Ihr
Fahrzeug nicht starten. Wenden Sie sich zwecks eines Neustarts des Hybrid-
systems an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
Eine Meldung wird automatisch angezeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht ordnungsgemäße Bedienung erfolgt.
Wenn in der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen
die Anweisungen.
Lüftungsschlitze der Hybridbatt erie (Traktionsbatterie)
Notabschaltsystem
Warnmeldung des Hybridsystems

1231-4. Hybridsystem
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10649M

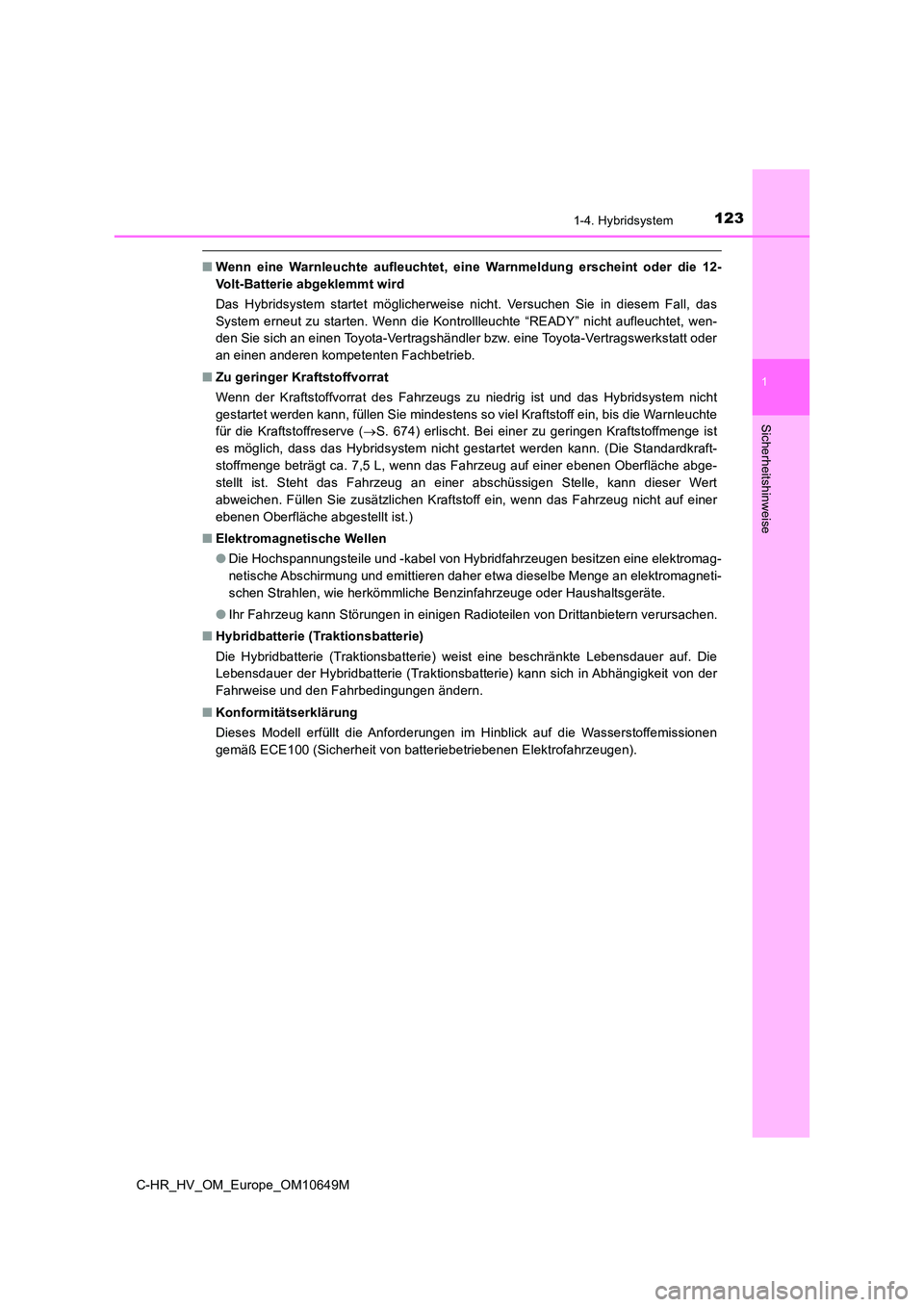

■Wenn eine Warnleuchte aufleuchtet, eine Warnmeldung erscheint oder die 12-
Volt-Batterie abgeklemmt wird
Das Hybridsystem startet möglicherweise nicht. Versuchen Sie in diesem Fall, das
System erneut zu starten. Wenn die Kontrollleuchte “READY” nicht aufleuchtet, wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
an einen anderen kompetenten Fachbetrieb.
■ Zu geringer Kraftstoffvorrat
Wenn der Kraftstoffvorrat des Fahrzeugs zu niedrig ist und das Hybridsystem nicht
gestartet werden kann, füllen Sie mindestens so viel Kraftstoff ein, bis die Warnleuchte
für die Kraftstoffreserve ( S. 674) erlischt. Bei einer zu geringen Kraftstoffmenge ist
es möglich, dass das Hybridsystem nicht gestartet werden kann. (Die Standardkraft-
stoffmenge beträgt ca. 7,5 L, wenn das Fahrzeug auf einer ebenen Oberfläche abge-
stellt ist. Steht das Fahrzeug an einer abschüssigen Stelle, kann dieser Wert
abweichen. Füllen Sie zusätzlichen Kraftstoff ein, wenn das Fahrzeug nicht auf einer
ebenen Oberfläche abgestellt ist.)
■ Elektromagnetische Wellen
● Die Hochspannungsteile und -kabel von Hybridfahrzeugen besitzen eine elektromag-
netische Abschirmung und emittieren daher etwa dieselbe Menge an elektromagneti-
schen Strahlen, wie herkömmliche Benzinfahrzeuge oder Haushaltsgeräte.
● Ihr Fahrzeug kann Störungen in einigen Radioteilen von Drittanbietern verursachen.
■ Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) weist eine beschränkte Lebensdauer auf. Die
Lebensdauer der Hybridbatterie (Traktionsbatterie) kann sich in Abhängigkeit von der
Fahrweise und den Fahrbedingungen ändern.
■ Konformitätserklärung
Dieses Modell erfüllt die Anforderungen im Hinblick auf die Wasserstoffemissionen
gemäß ECE100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).

1241-4. Hybridsystem
C-HR_HV_OM_Europe_OM10649M
WARNUNG

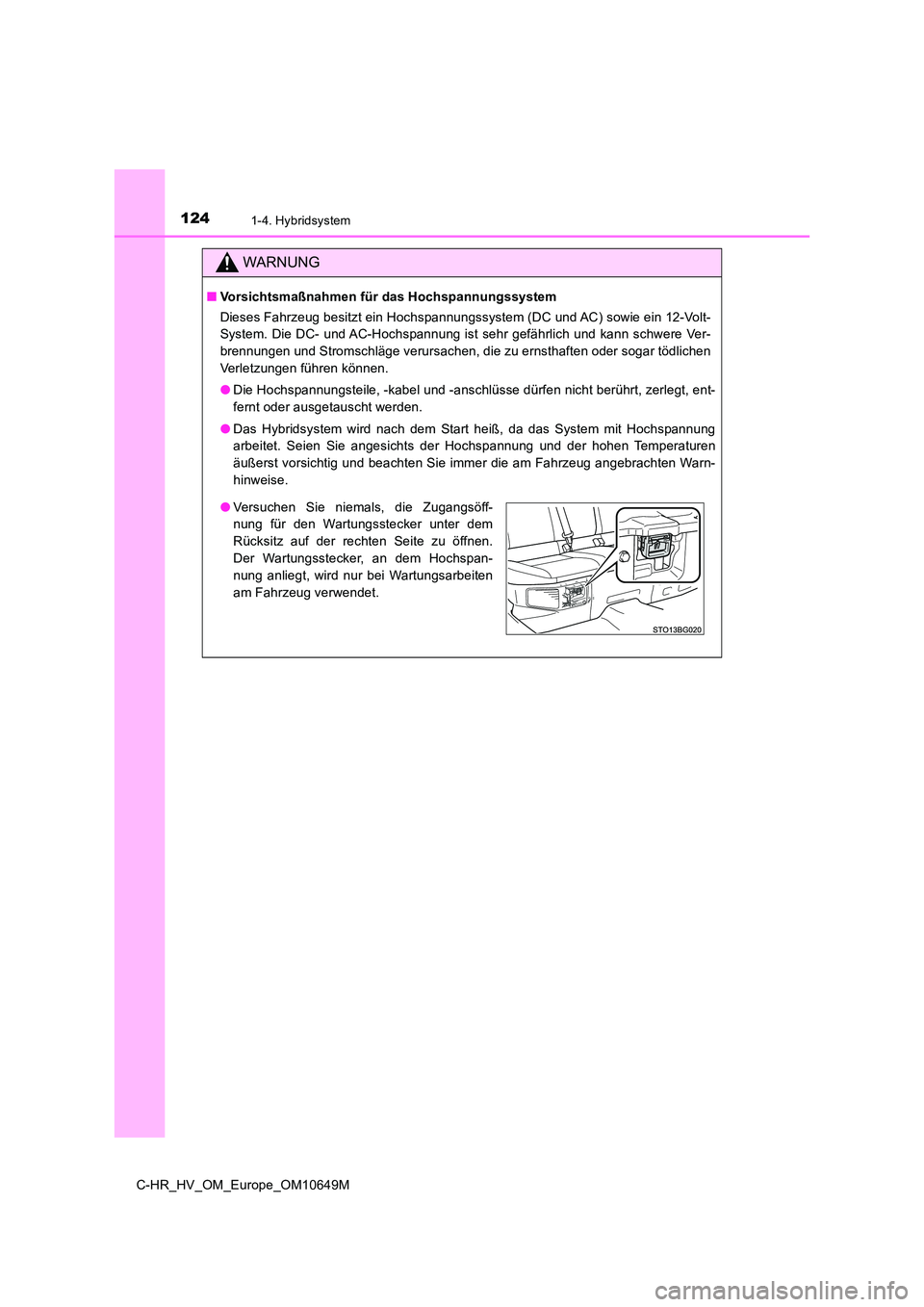

■Vorsichtsmaßnahmen für das Hochspannungssystem
Dieses Fahrzeug besitzt ein Hochspannungssystem (DC und AC) sowie ein 12-Volt-
System. Die DC- und AC-Hochspannung ist sehr gefährlich und kann schwere Ver-
brennungen und Stromschläge verursachen, die zu ernsthaften oder sogar tödlichen
Verletzungen führen können.
● Die Hochspannungsteile, -kabel und -anschlüsse dürfen nicht berührt, zerlegt, ent-
fernt oder ausgetauscht werden.
● Das Hybridsystem wird nach dem Start heiß, da das System mit Hochspannung
arbeitet. Seien Sie angesichts der Hochspannung und der hohen Temperaturen
äußerst vorsichtig und beachten Sie immer die am Fahrzeug angebrachten Warn-
hinweise.
● Versuchen Sie niemals, die Zugangsöff-
nung für den Wartungsstecker unter dem
Rücksitz auf der rechten Seite zu öffnen.
Der Wartungsstecker, an dem Hochspan-
nung anliegt, wird nur bei Wartungsarbeiten
am Fahrzeug verwendet.

1251-4. Hybridsystem
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10649M
WARNUNG

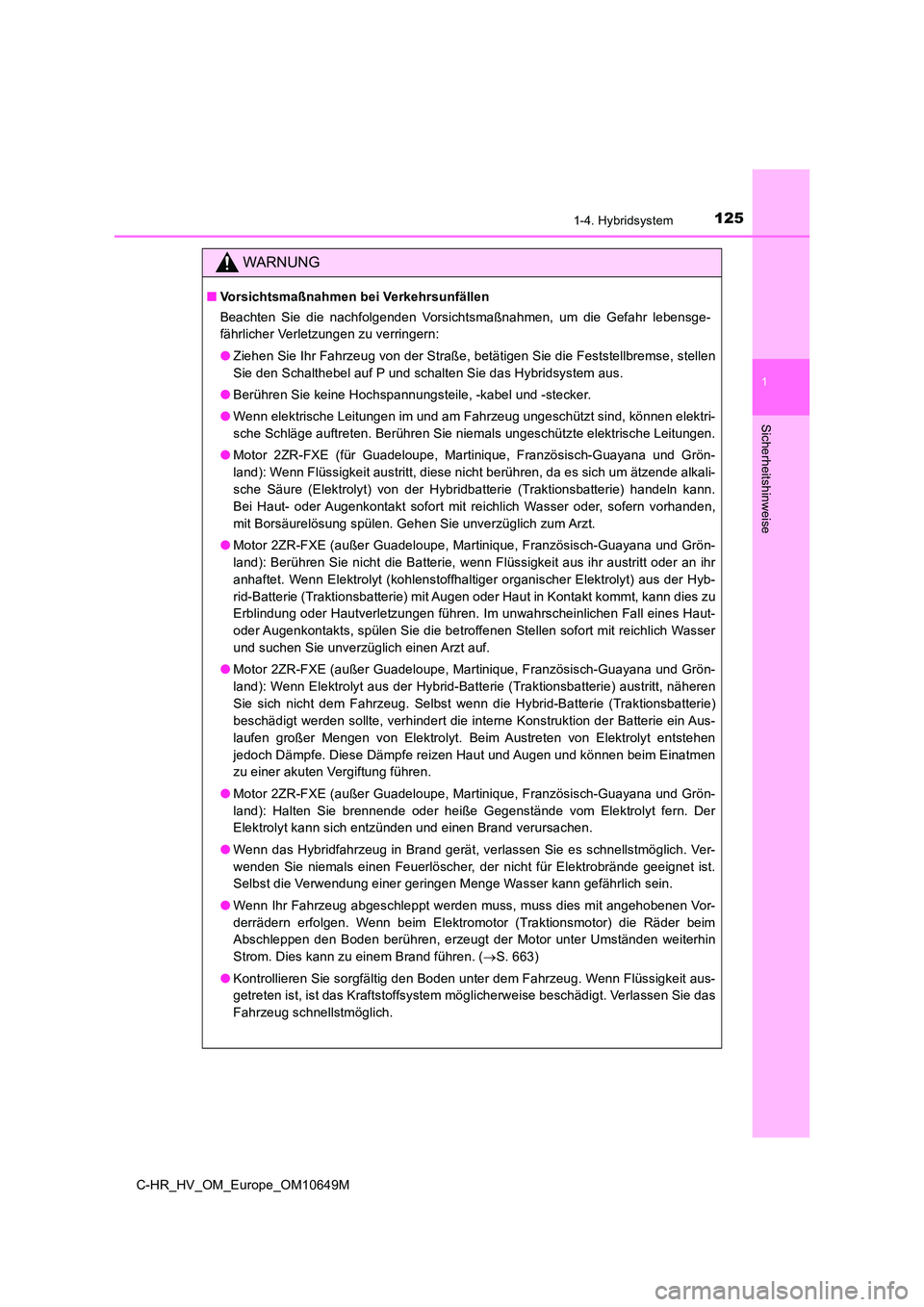

■Vorsichtsmaßnahmen bei Verkehrsunfällen
Beachten Sie die nachfolgenden Vorsichtsmaßnahmen, um die Gefahr lebensge-
fährlicher Verletzungen zu verringern:
● Ziehen Sie Ihr Fahrzeug von der Straße, betätigen Sie die Feststellbremse, stellen
Sie den Schalthebel auf P und schalten Sie das Hybridsystem aus.
● Berühren Sie keine Hochspannungsteile, -kabel und -stecker.
● Wenn elektrische Leitungen im und am Fahrzeug ungeschützt sind, können elektri-
sche Schläge auftreten. Berühren Sie niemals ungeschützte elektrische Leitungen.
● Motor 2ZR-FXE (für Guadeloupe, Martinique, Französisch-Guayana und Grön-
land): Wenn Flüssigkeit austritt, diese nicht berühren, da es sich um ätzende alkali-
sche Säure (Elektrolyt) von der Hybridbatterie (Traktionsbatterie) handeln kann.
Bei Haut- oder Augenkontakt sofort mit reichlich Wasser oder, sofern vorhanden,
mit Borsäurelösung spülen. Gehen Sie unverzüglich zum Arzt.
● Motor 2ZR-FXE (außer Guadeloupe, Martinique, Französisch-Guayana und Grön-
land): Berühren Sie nicht die Batterie, wenn Flüssigkeit aus ihr austritt oder an ihr
anhaftet. Wenn Elektrolyt (kohlenstoffhaltiger organischer Elektrolyt) aus der Hyb-
rid-Batterie (Traktionsbatterie) mit Augen oder Haut in Kontakt kommt, kann dies zu
Erblindung oder Hautverletzungen führen. Im unwahrscheinlichen Fall eines Haut-
oder Augenkontakts, spülen Sie die betroffenen Stellen sofort mit reichlich Wasser
und suchen Sie unverzüglich einen Arzt auf.
● Motor 2ZR-FXE (außer Guadeloupe, Martinique, Französisch-Guayana und Grön-
land): Wenn Elektrolyt aus der Hybrid-Batterie (Traktionsbatterie) austritt, näheren
Sie sich nicht dem Fahrzeug. Selbst wenn die Hybrid-Batterie (Traktionsbatterie)
beschädigt werden sollte, verhindert die interne Konstruktion der Batterie ein Aus-
laufen großer Mengen von Elektrolyt. Beim Austreten von Elektrolyt entstehen
jedoch Dämpfe. Diese Dämpfe reizen Haut und Augen und können beim Einatmen
zu einer akuten Vergiftung führen.
● Motor 2ZR-FXE (außer Guadeloupe, Martinique, Französisch-Guayana und Grön-
land): Halten Sie brennende oder heiße Gegenstände vom Elektrolyt fern. Der
Elektrolyt kann sich entzünden und einen Brand verursachen.
● Wenn das Hybridfahrzeug in Brand gerät, verlassen Sie es schnellstmöglich. Ver-
wenden Sie niemals einen Feuerlöscher, der nicht für Elektrobrände geeignet ist.
Selbst die Verwendung einer geringen Menge Wasser kann gefährlich sein.
● Wenn Ihr Fahrzeug abgeschleppt werden muss, muss dies mit angehobenen Vor-
derrädern erfolgen. Wenn beim Elektromotor (Traktionsmotor) die Räder beim
Abschleppen den Boden berühren, erzeugt der Motor unter Umständen weiterhin
Strom. Dies kann zu einem Brand führen. ( S. 663)
● Kontrollieren Sie sorgfältig den Boden unter dem Fahrzeug. Wenn Flüssigkeit aus-
getreten ist, ist das Kraftstoffsystem möglicherweise beschädigt. Verlassen Sie das
Fahrzeug schnellstmöglich.

1261-4. Hybridsystem
C-HR_HV_OM_Europe_OM10649M
WARNUNG

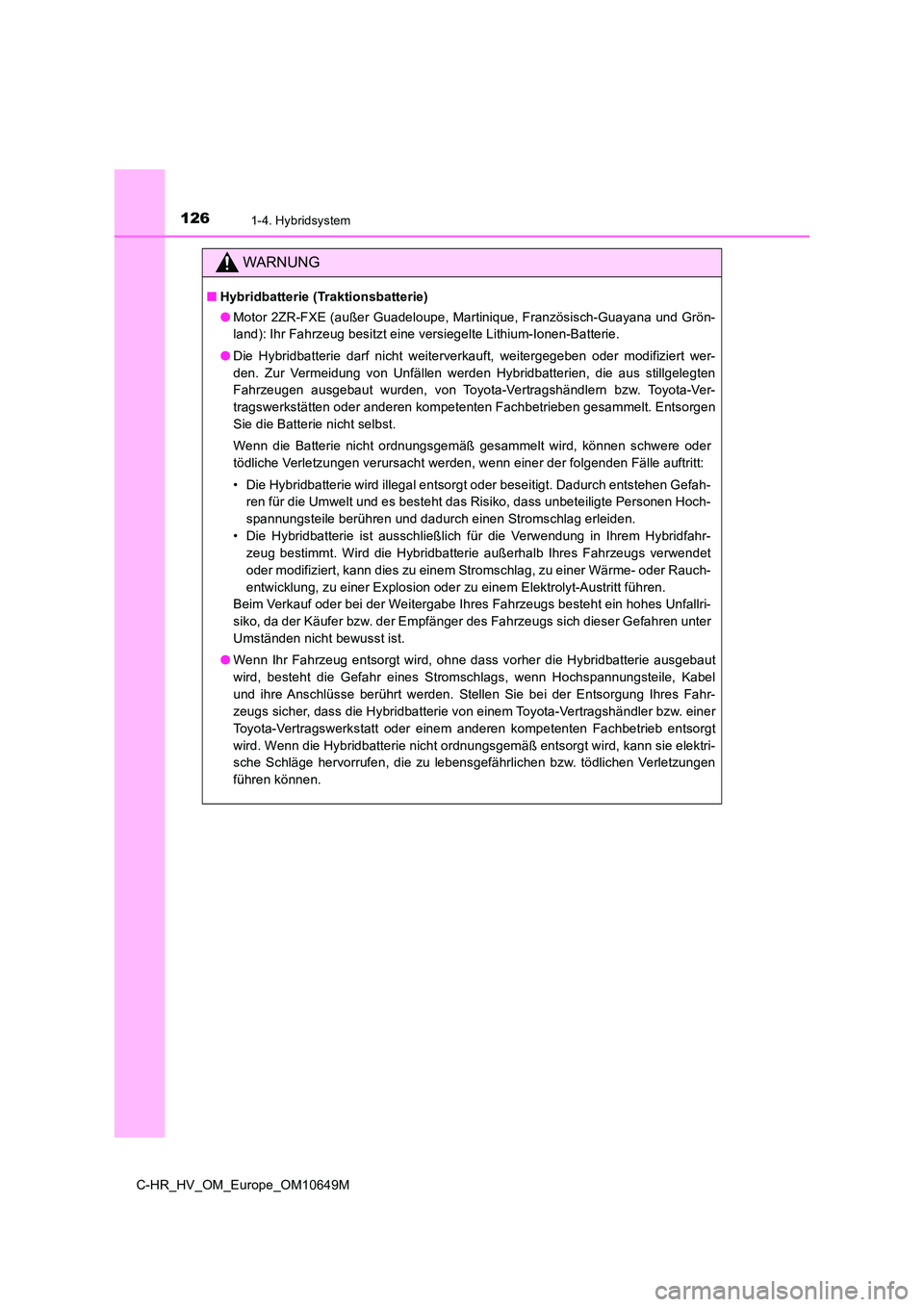

■Hybridbatterie (Traktionsbatterie)
● Motor 2ZR-FXE (außer Guadeloupe, Martinique, Französisch-Guayana und Grön-
land): Ihr Fahrzeug besitzt eine versiegelte Lithium-Ionen-Batterie.
● Die Hybridbatterie darf nicht weiterverkauft, weitergegeben oder modifiziert wer-
den. Zur Vermeidung von Unfällen werden Hybridbatterien, die aus stillgelegten
Fahrzeugen ausgebaut wurden, von Toyota-Vertragshändlern bzw. Toyota-Ver-
tragswerkstätten oder anderen kompetenten Fachbetrieben gesammelt. Entsorgen
Sie die Batterie nicht selbst.
Wenn die Batterie nicht ordnungsgemäß gesammelt wird, können schwere oder
tödliche Verletzungen verursacht werden, wenn einer der folgenden Fälle auftritt:
• Die Hybridbatterie wird illegal entsorgt oder beseitigt. Dadurch entstehen Gefah-
ren für die Umwelt und es besteht das Risiko, dass unbeteiligte Personen Hoch-
spannungsteile berühren und dadurch einen Stromschlag erleiden.
• Die Hybridbatterie ist ausschließlich für die Verwendung in Ihrem Hybridfahr-
zeug bestimmt. Wird die Hybridbatterie außerhalb Ihres Fahrzeugs verwendet
oder modifiziert, kann dies zu einem Stromschlag, zu einer Wärme- oder Rauch-
entwicklung, zu einer Explosion oder zu einem Elektrolyt-Austritt führen.
Beim Verkauf oder bei der Weitergabe Ihres Fahrzeugs besteht ein hohes Unfallri-
siko, da der Käufer bzw. der Empfänger des Fahrzeugs sich dieser Gefahren unter
Umständen nicht bewusst ist.
● Wenn Ihr Fahrzeug entsorgt wird, ohne dass vorher die Hybridbatterie ausgebaut
wird, besteht die Gefahr eines Stromschlags, wenn Hochspannungsteile, Kabel
und ihre Anschlüsse berührt werden. Stellen Sie bei der Entsorgung Ihres Fahr-
zeugs sicher, dass die Hybridbatterie von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb entsorgt
wird. Wenn die Hybridbatterie nicht ordnungsgemäß entsorgt wird, kann sie elektri-
sche Schläge hervorrufen, die zu lebensgefährlichen bzw. tödlichen Verletzungen
führen können.

1271-4. Hybridsystem
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10649M
HINWEIS

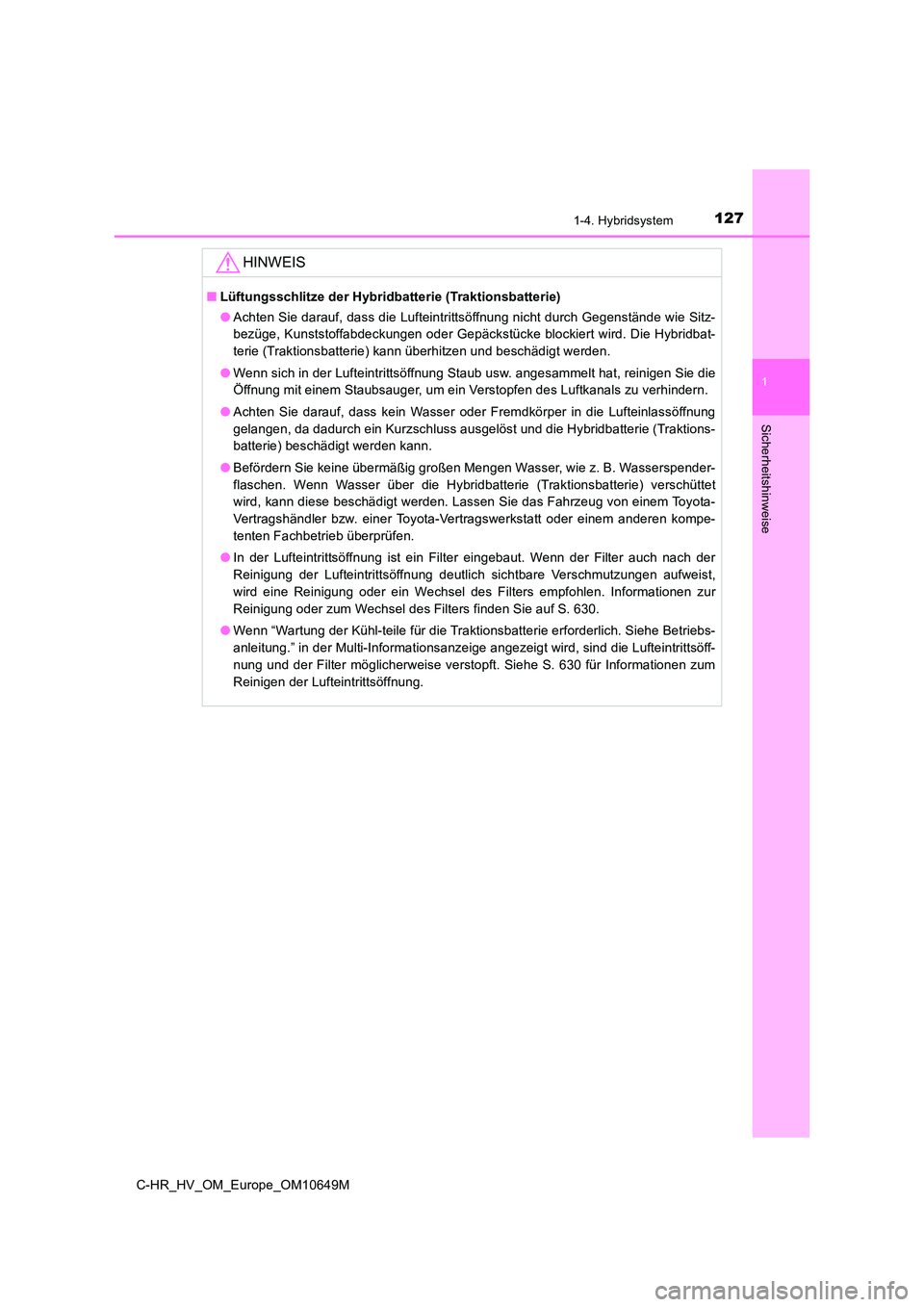

■Lüftungsschlitze der Hybridbatterie (Traktionsbatterie)
● Achten Sie darauf, dass die Lufteintrittsöffnung nicht durch Gegenstände wie Sitz-
bezüge, Kunststoffabdeckungen oder Gepäckstücke blockiert wird. Die Hybridbat-
terie (Traktionsbatterie) kann überhitzen und beschädigt werden.
● Wenn sich in der Lufteintrittsöffnung Staub usw. angesammelt hat, reinigen Sie die
Öffnung mit einem Staubsauger, um ein Verstopfen des Luftkanals zu verhindern.
● Achten Sie darauf, dass kein Wasser oder Fremdkörper in die Lufteinlassöffnung
gelangen, da dadurch ein Kurzschluss ausgelöst und die Hybridbatterie (Traktions-
batterie) beschädigt werden kann.
● Befördern Sie keine übermäßig großen Mengen Wasser, wie z. B. Wasserspender-
flaschen. Wenn Wasser über die Hybridbatterie (Traktionsbatterie) verschüttet
wird, kann diese beschädigt werden. Lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompe-
tenten Fachbetrieb überprüfen.
● In der Lufteintrittsöffnung ist ein Filter eingebaut. Wenn der Filter auch nach der
Reinigung der Lufteintrittsöffnung deutlich sichtbare Verschmutzungen aufweist,
wird eine Reinigung oder ein Wechsel des Filters empfohlen. Informationen zur
Reinigung oder zum Wechsel des Filters finden Sie auf S. 630.
● Wenn “Wartung der Kühl-teile für die Traktionsbatterie erforderlich. Siehe Betriebs-
anleitung.” in der Multi-Informationsanzeige angezeigt wird, sind die Lufteintrittsöff-
nung und der Filter möglicherweise verstopft. Siehe S. 630 für Informationen zum
Reinigen der Lufteintrittsöffnung.

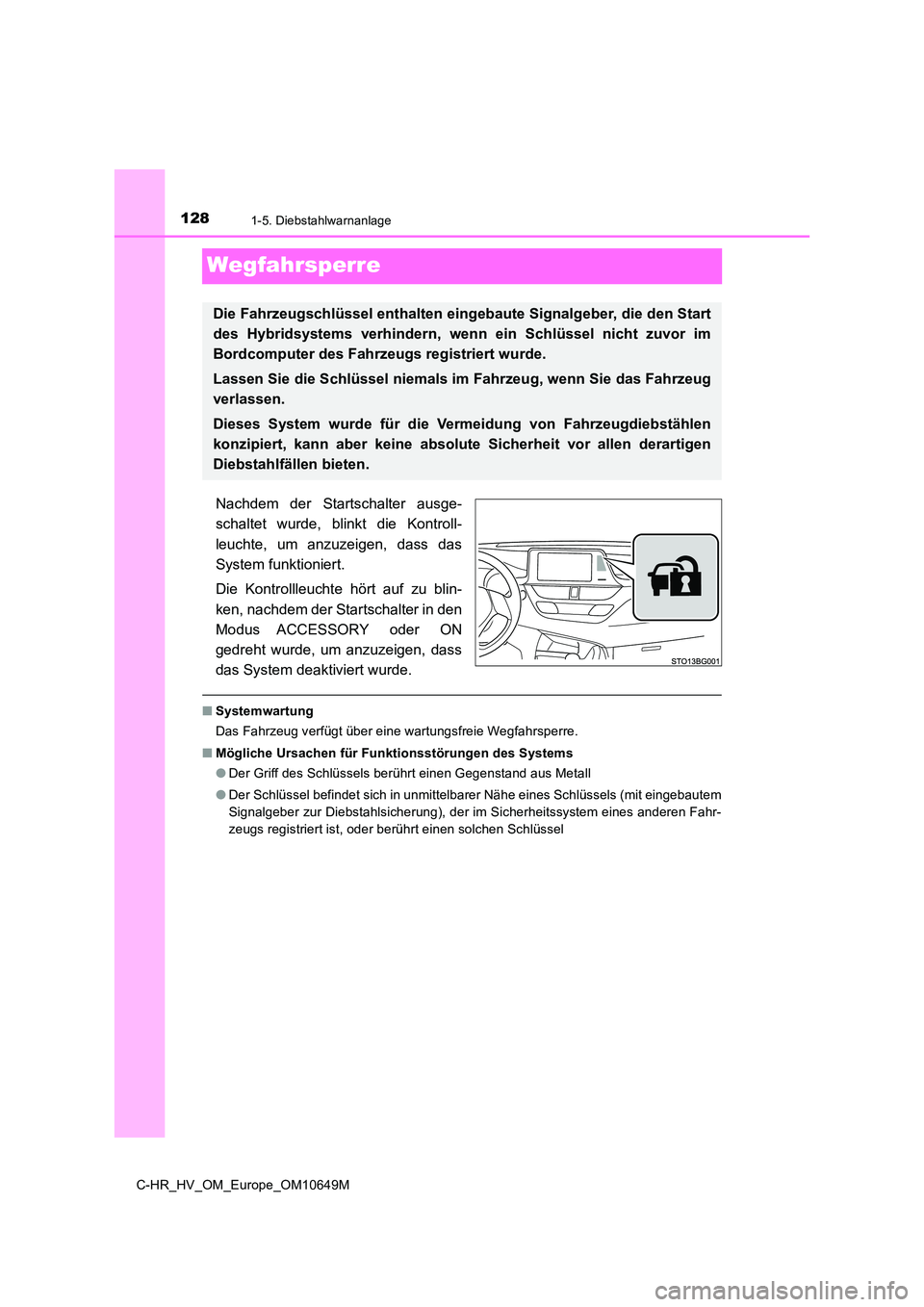

1281-5. Diebstahlwarnanlage
C-HR_HV_OM_Europe_OM10649M
Wegfahrsperre
Nachdem der Startschalter ausge-
schaltet wurde, blinkt die Kontroll-
leuchte, um anzuzeigen, dass das
System funktioniert.
Die Kontrollleuchte hört auf zu blin-
ken, nachdem der Startschalter in den
Modus ACCESSORY oder ON
gedreht wurde, um anzuzeigen, dass
das System deaktiviert wurde.
■ Systemwartung
Das Fahrzeug verfügt über eine wartungsfreie Wegfahrsperre.
■ Mögliche Ursachen für Funktionsstörungen des Systems
● Der Griff des Schlüssels berührt einen Gegenstand aus Metall
● Der Schlüssel befindet sich in unmittelbarer Nähe eines Schlüssels (mit eingebautem
Signalgeber zur Diebstahlsicherung), der im Sicherheitssystem eines anderen Fahr-
zeugs registriert ist, oder berührt einen solchen Schlüssel
Die Fahrzeugschlüssel enthalten eingebaute Signalgeber, die den Start
des Hybridsystems verhindern, wenn ein Schlüssel nicht zuvor im
Bordcomputer des Fahrzeugs registriert wurde.
Lassen Sie die Schlüssel niemals im Fahrzeug, wenn Sie das Fahrzeug
verlassen.
Dieses System wurde für die Vermeidung von Fahrzeugdiebstählen
konzipiert, kann aber keine absolute Sicherheit vor allen derartigen
Diebstahlfällen bieten.

1291-5. Diebstahlwarnanlage
1
Sicherheitshinweise
C-HR_HV_OM_Europe_OM10649M

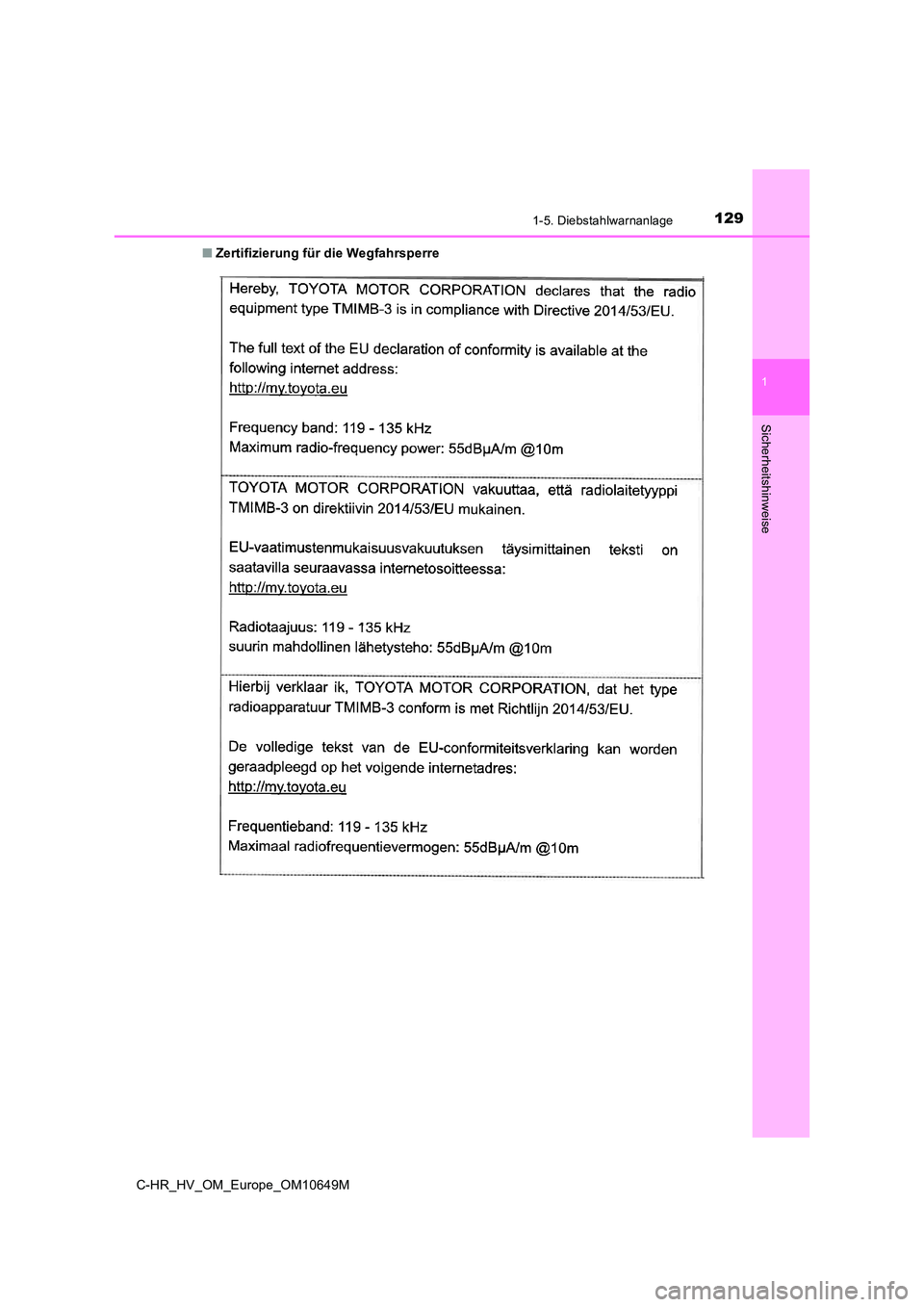

■ Zertifizierung für die Wegfahrsperre

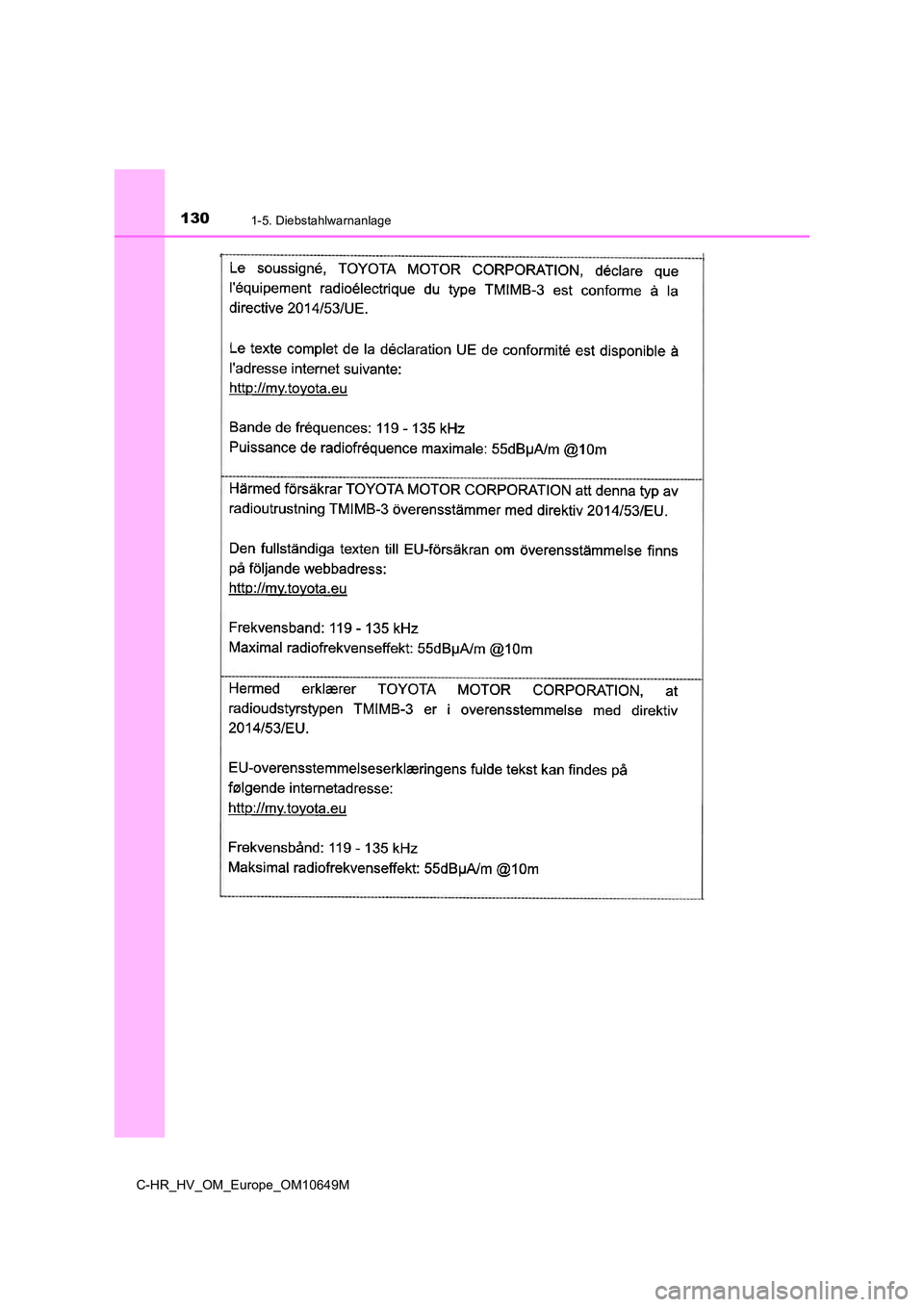

1301-5. Diebstahlwarnanlage
C-HR_HV_OM_Europe_OM10649M
