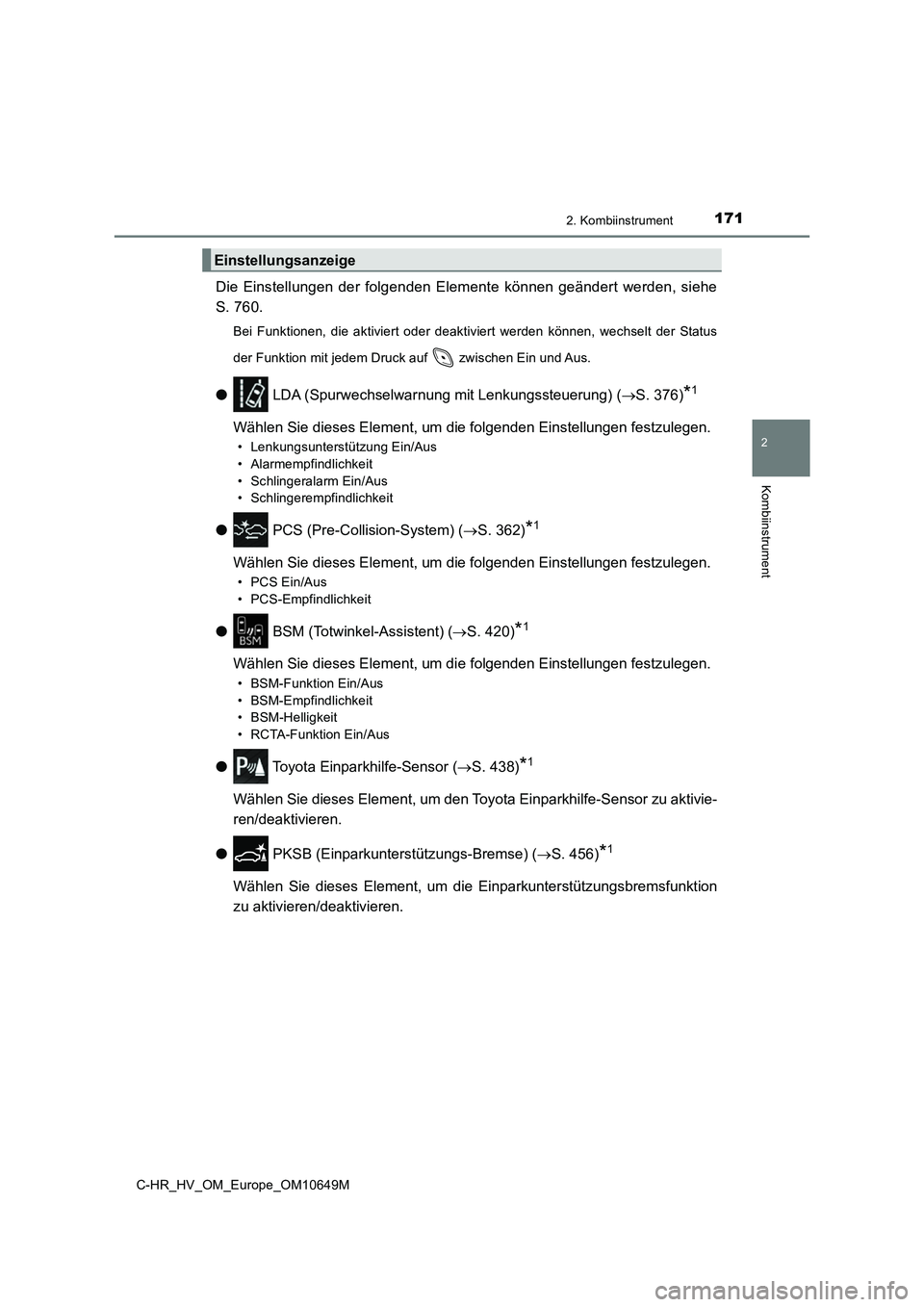

1712. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
Die Einstellungen der folgenden Elemente können geändert werden, siehe
S. 760.
Bei Funktionen, die aktiviert oder deaktiviert werden können, wechselt der Status
der Funktion mit jedem Druck auf zwischen Ein und Aus.
● LDA (Spurwechselwarnung mit Lenkungssteuerung) (S. 376)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• Lenkungsunterstützung Ein/Aus
• Alarmempfindlichkeit
• Schlingeralarm Ein/Aus
• Schlingerempfindlichkeit
● PCS (Pre-Collision-System) (S. 362)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• PCS Ein/Aus
• PCS-Empfindlichkeit
● BSM (Totwinkel-Assistent) (S. 420)*1
Wählen Sie dieses Element, um die folgenden Einstellungen festzulegen.
• BSM-Funktion Ein/Aus
• BSM-Empfindlichkeit
• BSM-Helligkeit
• RCTA-Funktion Ein/Aus
● Toyota Einparkhilfe-Sensor (S. 438)*1
Wählen Sie dieses Element, um den Toyota Einparkhilfe-Sensor zu aktivie-
ren/deaktivieren.
● PKSB (Einparkunterstützungs-Bremse) (S. 456)*1
Wählen Sie dieses Element, um die Einparkunterstützungsbremsfunktion
zu aktivieren/deaktivieren.
Einstellungsanzeige

1722. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

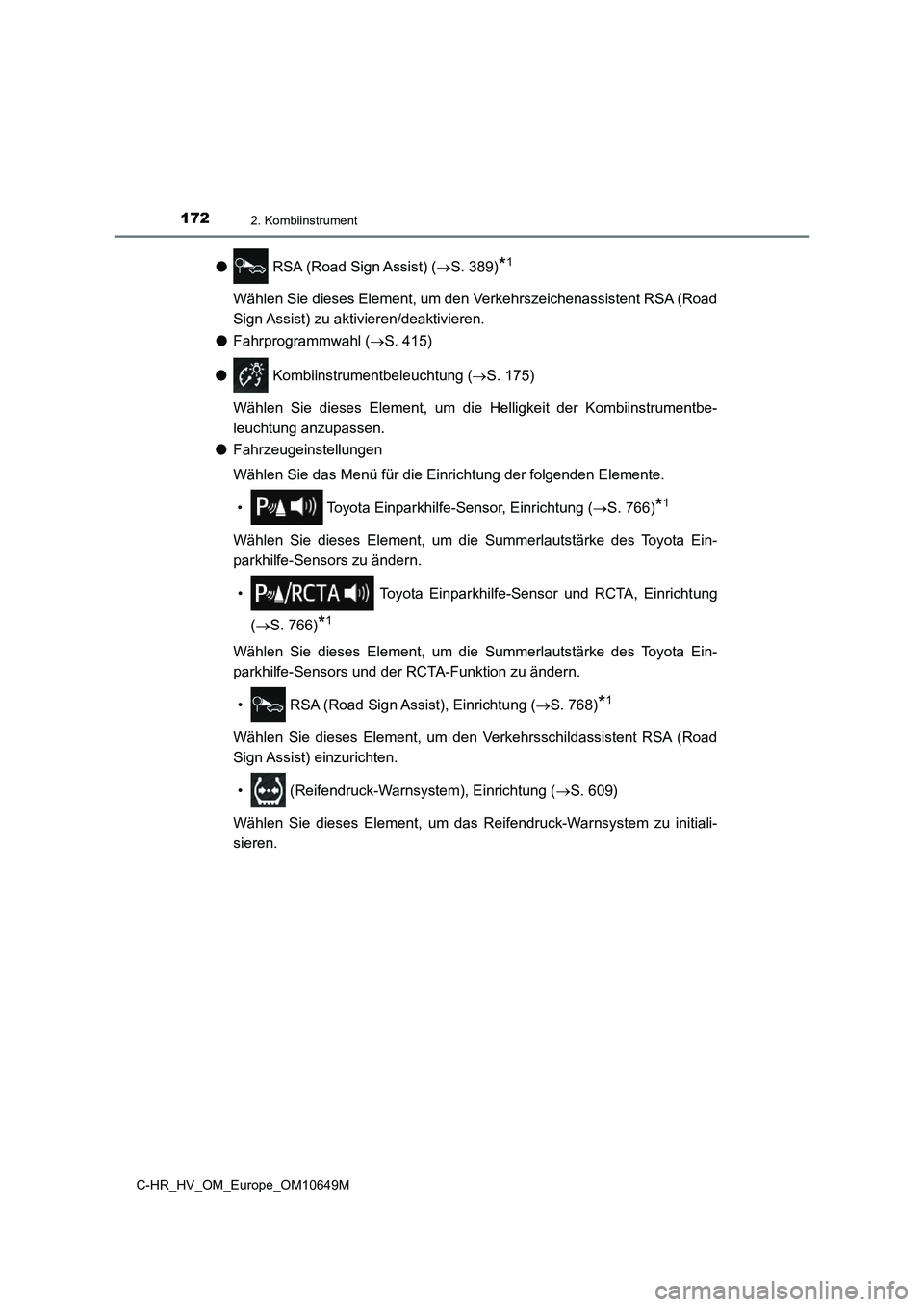

● RSA (Road Sign Assist) (S. 389)*1
Wählen Sie dieses Element, um den Verkehrszeichenassistent RSA (Road
Sign Assist) zu aktivieren/deaktivieren.
● Fahrprogrammwahl (S. 415)
● Kombiinstrumentbeleuchtung (S. 175)
Wählen Sie dieses Element , um die Helligkeit der Kombiinstrumentbe-
leuchtung anzupassen.
● Fahrzeugeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Toyota Einparkhilfe-Sensor, Einrichtung ( S. 766)*1
Wählen Sie dieses Element, um die Summerlautstärke des Toyota Ein-
parkhilfe-Sensors zu ändern.
• Toyota Einparkhilfe-Sens or und RCTA, Einrichtung
( S. 766)*1
Wählen Sie dieses Element, um die Summerlautstärke des Toyota Ein-
parkhilfe-Sensors und der RCTA-Funktion zu ändern.
• RSA (Road Sign Assist), Einrichtung ( S. 768)*1
Wählen Sie dieses Element, um den Verkehrsschildassistent RSA (Road
Sign Assist) einzurichten.
• (Reifendruck-Warnsystem), Einrichtung ( S. 609)
Wählen Sie dieses Element, um das Reifendruck-Warnsystem zu initiali-
sieren.

1732. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

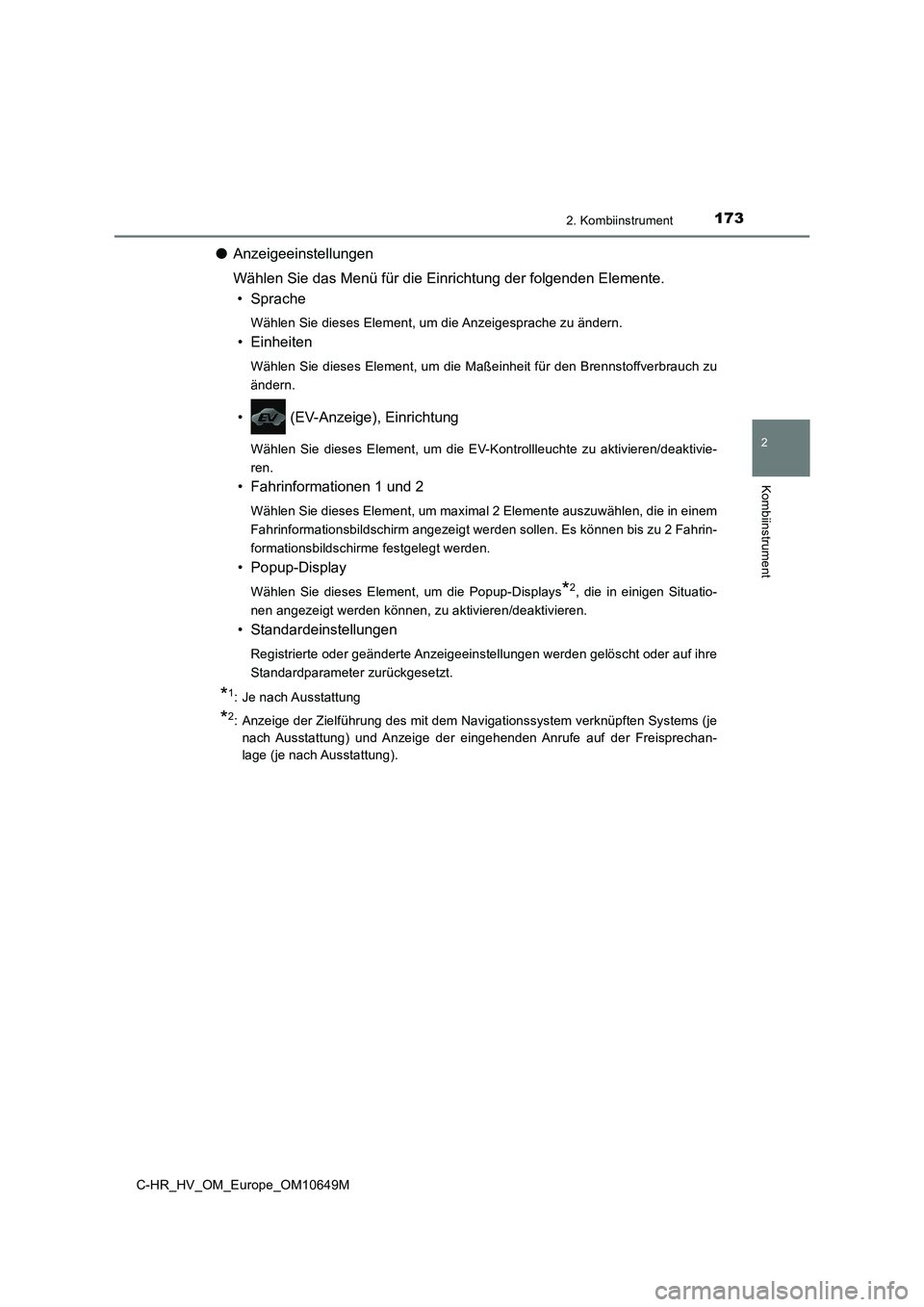

●Anzeigeeinstellungen
Wählen Sie das Menü für die Einrichtung der folgenden Elemente.
• Sprache
Wählen Sie dieses Element, um die Anzeigesprache zu ändern.
• Einheiten
Wählen Sie dieses Element, um die Maßeinheit für den Brennstoffverbrauch zu
ändern.
• (EV-Anzeige), Einrichtung
Wählen Sie dieses Element, um die EV-Kontrollleuchte zu aktivieren/deaktivie-
ren.
• Fahrinformationen 1 und 2
Wählen Sie dieses Element, um maximal 2 Elemente auszuwählen, die in einem
Fahrinformationsbildschirm angezeigt werden sollen. Es können bis zu 2 Fahrin-
formationsbildschirme festgelegt werden.
• Popup-Display
Wählen Sie dieses Element, um die Popup-Displays*2, die in einigen Situatio-
nen angezeigt werden können, zu aktivieren/deaktivieren.
• Standardeinstellungen
Registrierte oder geänderte Anzeigeeinstellungen werden gelöscht oder auf ihre
Standardparameter zurückgesetzt.
*1: Je nach Ausstattung
*2: Anzeige der Zielführung des mit dem Navigationssystem verknüpften Systems (je
nach Ausstattung) und Anzeige der eingehenden Anrufe auf der Freisprechan-
lage (je nach Ausstattung).

1742. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

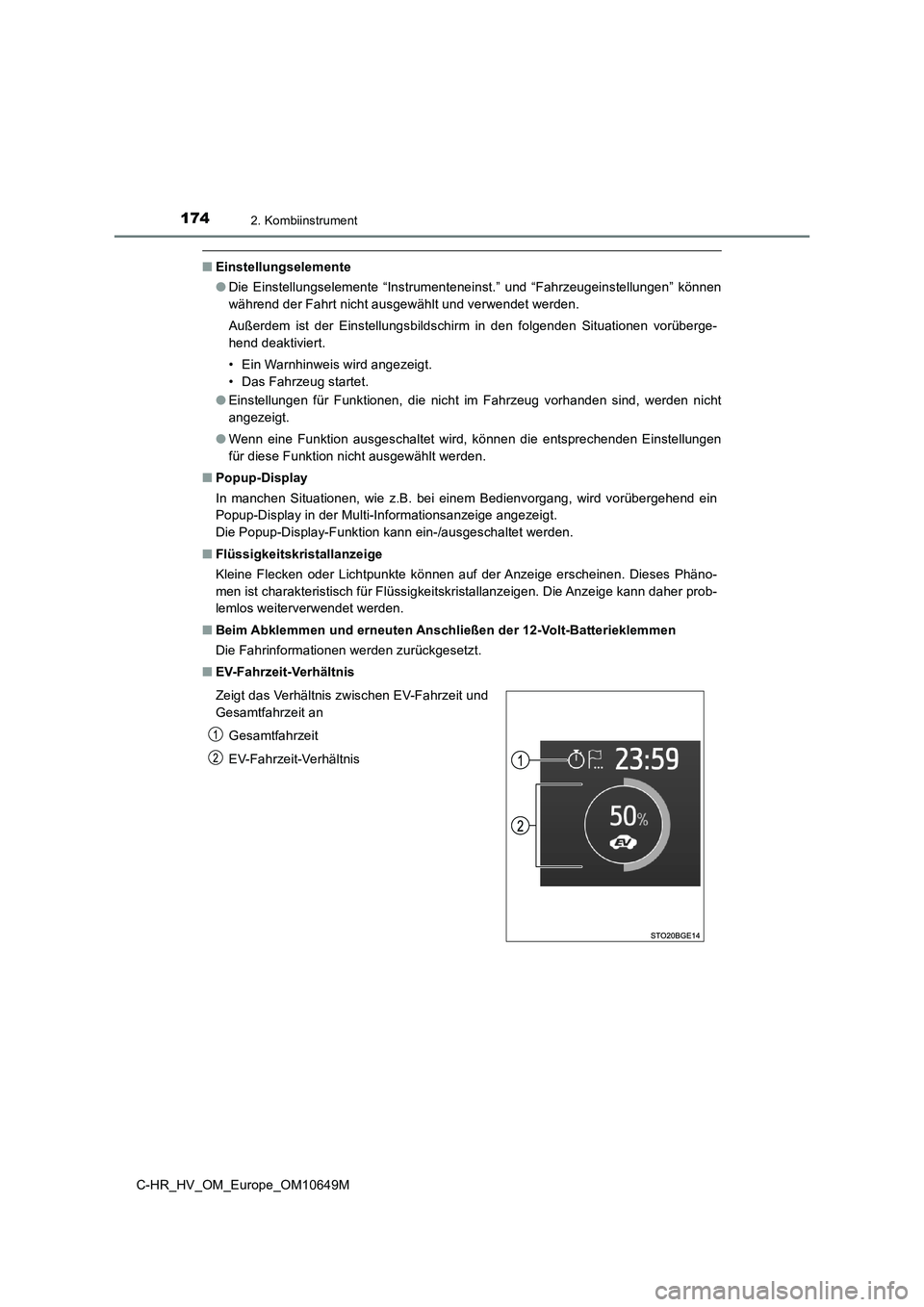

■Einstellungselemente
● Die Einstellungselemente “Instrumenteneinst.” und “Fahrzeugeinstellungen” können
während der Fahrt nicht ausgewählt und verwendet werden.
Außerdem ist der Einstellungsbildschirm in den folgenden Situationen vorüberge-
hend deaktiviert.
• Ein Warnhinweis wird angezeigt.
• Das Fahrzeug startet.
● Einstellungen für Funktionen, die nicht im Fahrzeug vorhanden sind, werden nicht
angezeigt.
● Wenn eine Funktion ausgeschaltet wird, können die entsprechenden Einstellungen
für diese Funktion nicht ausgewählt werden.
■ Popup-Display
In manchen Situationen, wie z.B. bei einem Bedienvorgang, wird vorübergehend ein
Popup-Display in der Multi-Informationsanzeige angezeigt.
Die Popup-Display-Funktion kann ein-/ausgeschaltet werden.
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
■ Beim Abklemmen und erneuten Anschließen der 12-Volt-Batterieklemmen
Die Fahrinformationen werden zurückgesetzt.
■ EV-Fahrzeit-Verhältnis
Zeigt das Verhältnis zwischen EV-Fahrzeit und
Gesamtfahrzeit an
Gesamtfahrzeit
EV-Fahrzeit-Verhältnis

1752. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

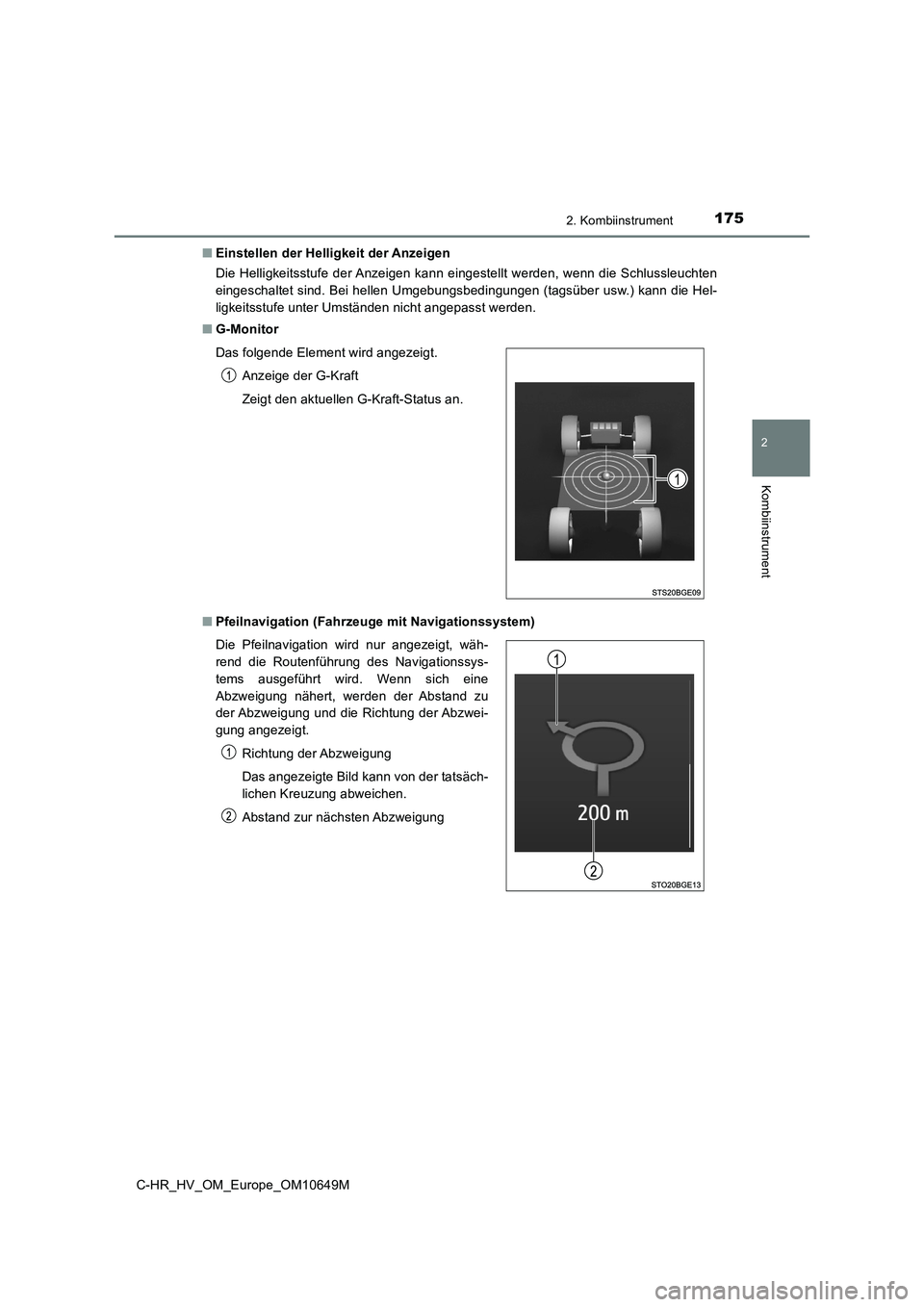

■ Einstellen der Helligkeit der Anzeigen
Die Helligkeitsstufe der Anzeigen kann eingestellt werden, wenn die Schlussleuchten
eingeschaltet sind. Bei hellen Umgebungsbedingungen (tagsüber usw.) kann die Hel-
ligkeitsstufe unter Umständen nicht angepasst werden.
■ G-Monitor
■ Pfeilnavigation (Fahrzeuge mit Navigationssystem)
Das folgende Element wird angezeigt.
Anzeige der G-Kraft
Zeigt den aktuellen G-Kraft-Status an.
Die Pfeilnavigation wird nur angezeigt, wäh-
rend die Routenführung des Navigationssys-
tems ausgeführt wird. Wenn sich eine
Abzweigung nähert, werden der Abstand zu
der Abzweigung und die Richtung der Abzwei-
gung angezeigt.
Richtung der Abzweigung
Das angezeigte Bild kann von der tatsäch-
lichen Kreuzung abweichen.
Abstand zur nächsten Abzweigung

1762. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

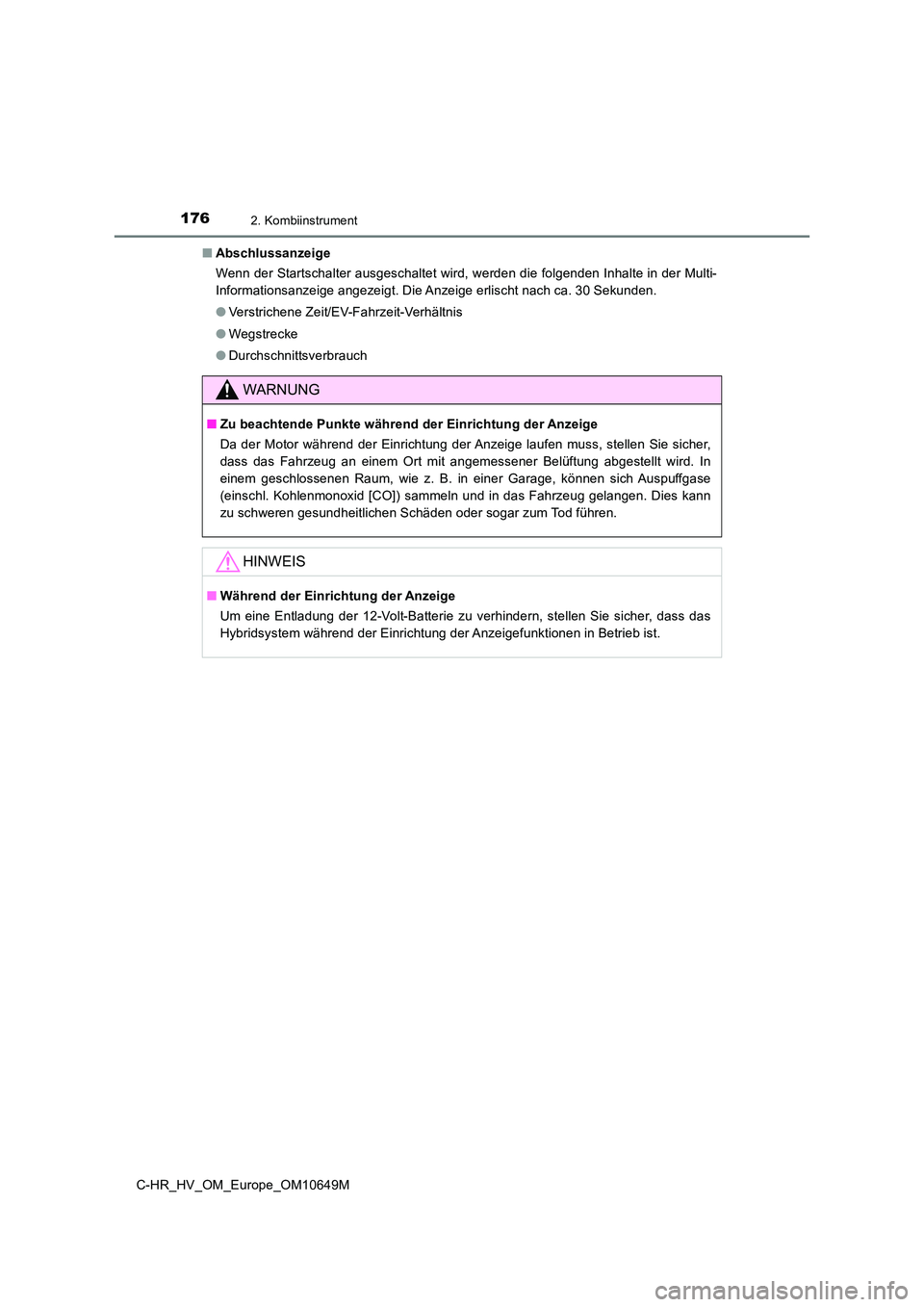

■ Abschlussanzeige
Wenn der Startschalter ausgeschaltet wird, werden die folgenden Inhalte in der Multi-
Informationsanzeige angezeigt. Die Anzeige erlischt nach ca. 30 Sekunden.
● Verstrichene Zeit/EV-Fahrzeit-Verhältnis
● Wegstrecke
● Durchschnittsverbrauch
WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid [CO]) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Während der Einrichtung der Anzeige
Um eine Entladung der 12-Volt-Batterie zu verhindern, stellen Sie sicher, dass das
Hybridsystem während der Einrichtung der Anzeigefunktionen in Betrieb ist.

177
2
2. Kombiinstrument
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

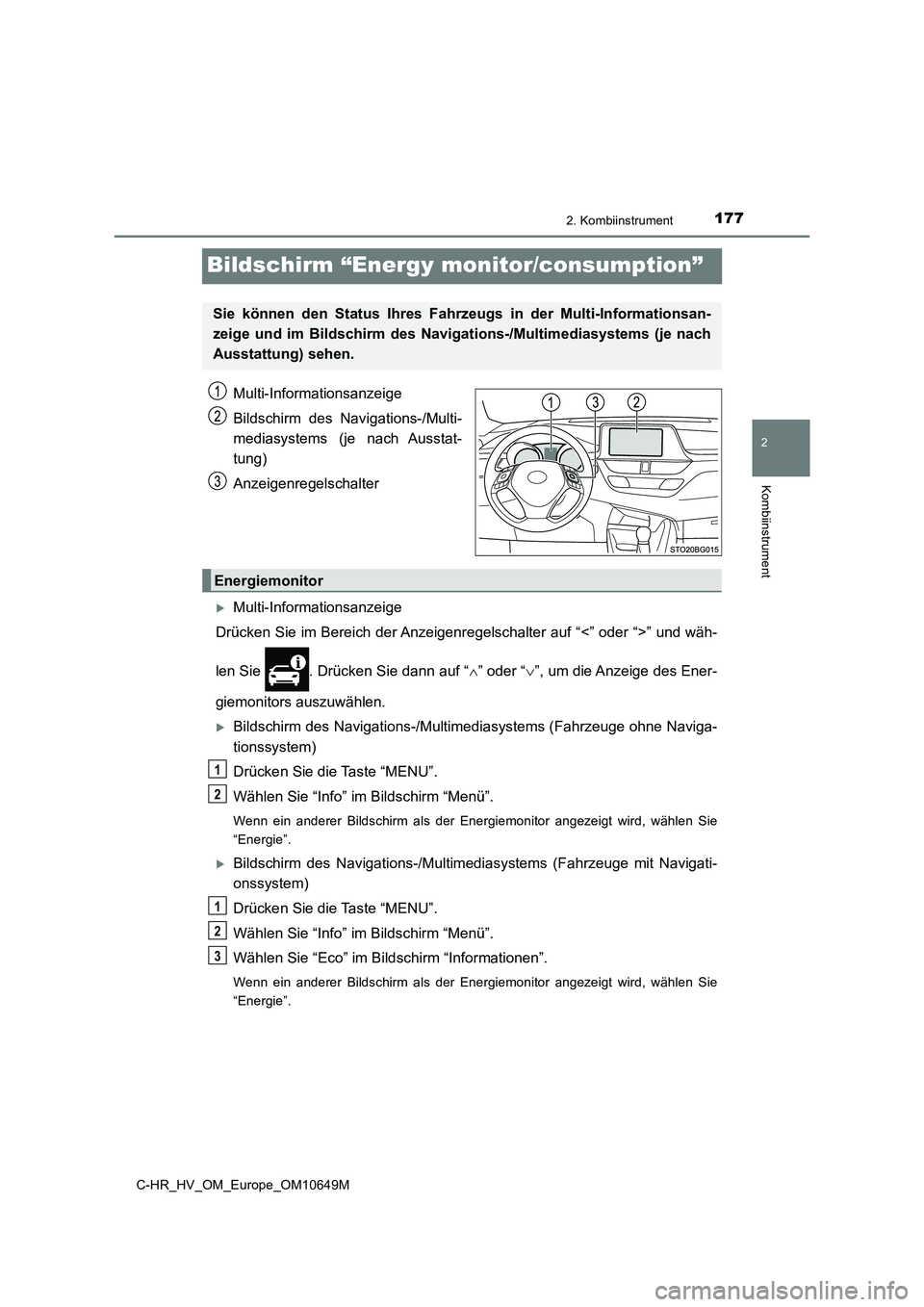

Bildschirm “Energy monitor/consumption”
Multi-Informationsanzeige
Bildschirm des Navigations-/Multi-
mediasystems (je nach Ausstat-
tung)
Anzeigenregelschalter
Multi-Informationsanzeige
Drücken Sie im Bereich der Anzeigenregelschalter auf “<” oder “>” und wäh-
len Sie . Drücken Sie dann auf “ ” oder “”, um die Anzeige des Ener-
giemonitors auszuwählen.
Bildschirm des Navigations-/Multimediasystems (Fahrzeuge ohne Naviga-
tionssystem)
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” im Bildschirm “Menü”.
Wenn ein anderer Bildschirm als der Energiemonitor angezeigt wird, wählen Sie
“Energie”.
Bildschirm des Navigations-/Multim ediasystems (Fahrzeuge mit Navigati-
onssystem)
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” im Bildschirm “Menü”.
Wählen Sie “Eco” im Bild schirm “Informationen”.
Wenn ein anderer Bildschirm als der Energiemonitor angezeigt wird, wählen Sie
“Energie”.
Sie können den Status Ihres Fahrze ugs in der Multi-Informationsan-
zeige und im Bildschirm des Navi gations-/Multimediasystems (je nach
Ausstattung) sehen.
Energiemonitor
1
2
1
2
3

1782. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

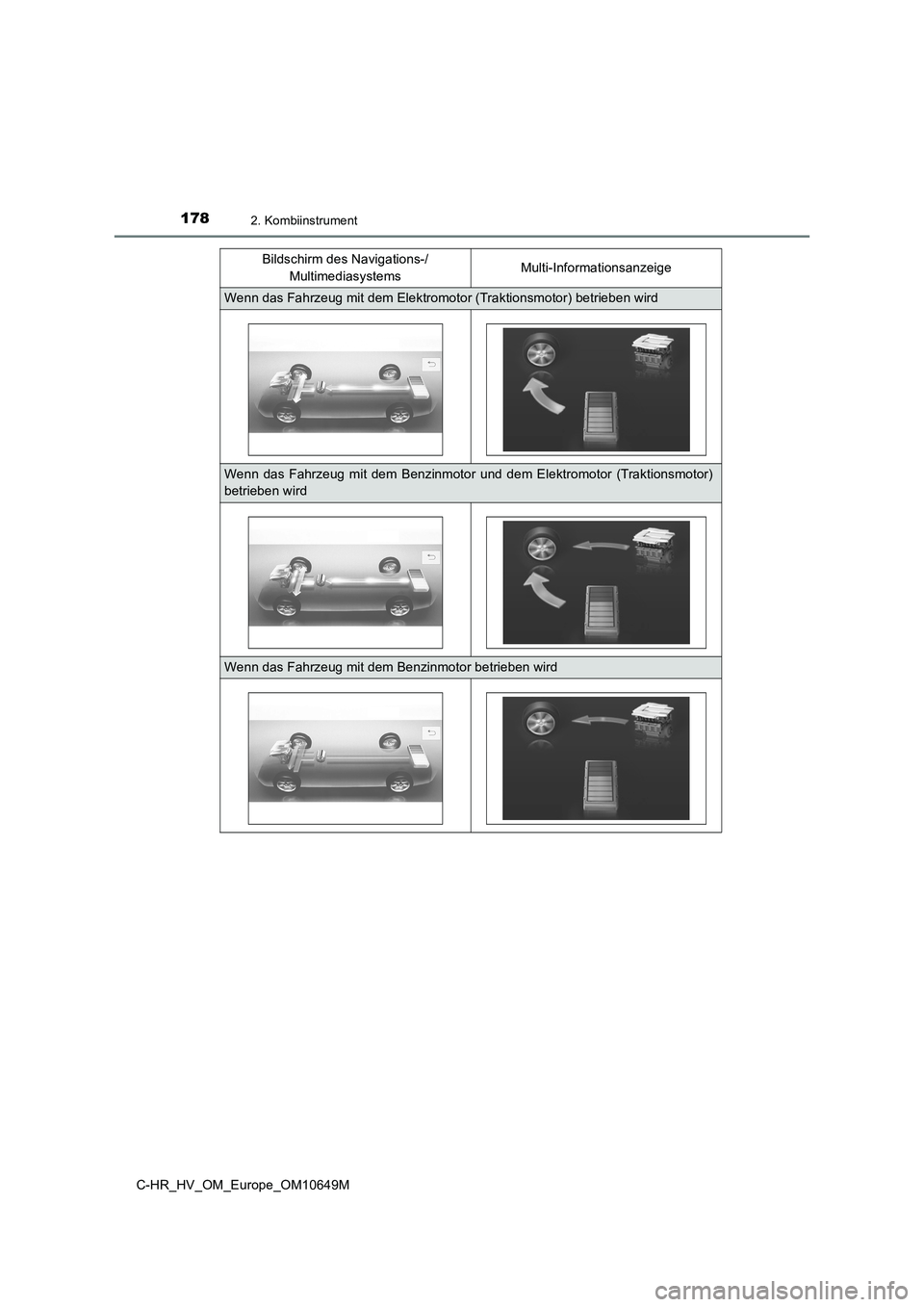

Bildschirm des Navigations-/
Multimediasystems Multi-Informationsanzeige
Wenn das Fahrzeug mit dem Elektromotor (Traktionsmotor) betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor und dem Elektromotor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug mit dem Benzinmotor betrieben wird

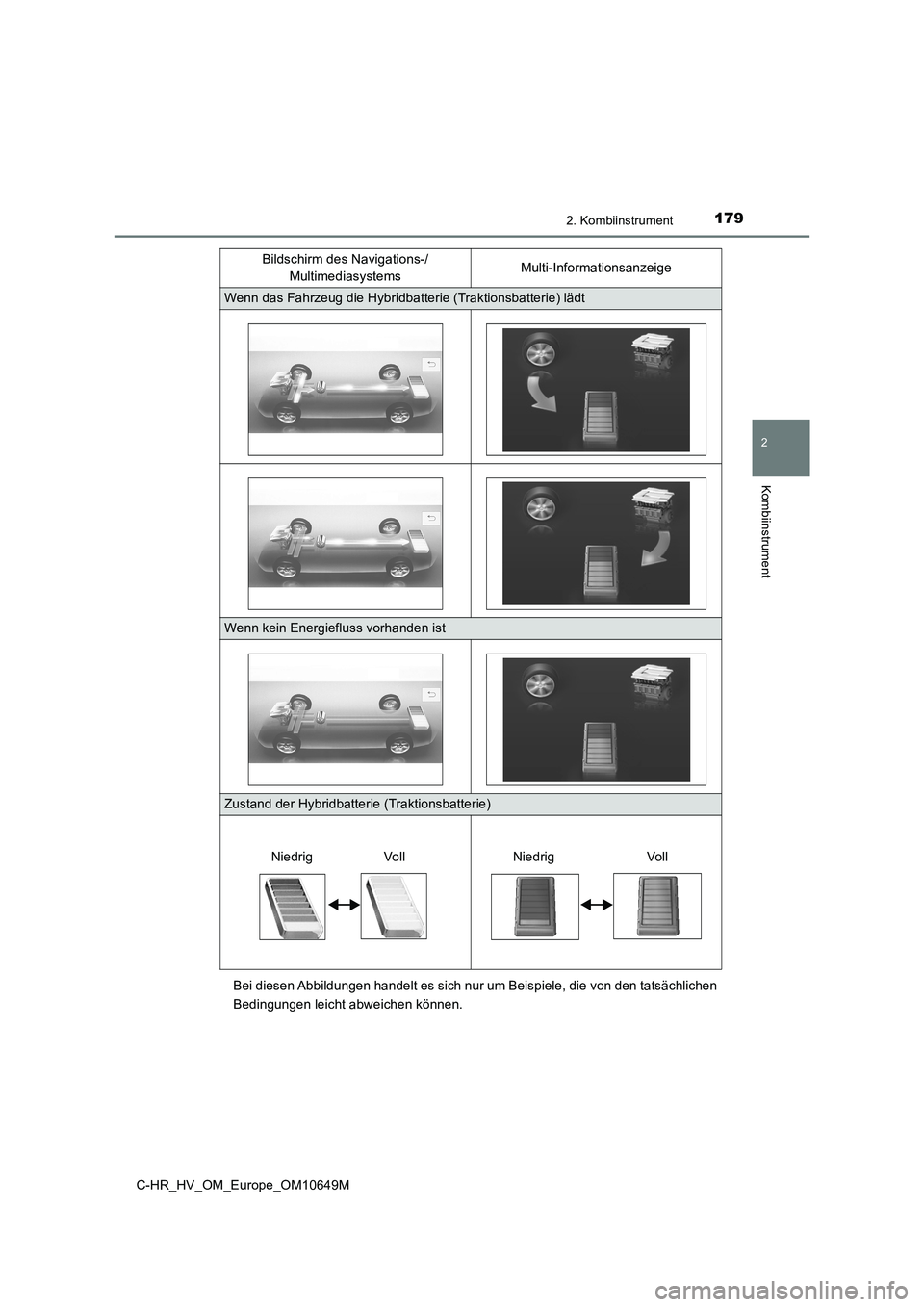

1792. Kombiinstrument
2
Kombiinstrument
C-HR_HV_OM_Europe_OM10649M
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) lädt
Wenn kein Energiefluss vorhanden ist
Zustand der Hybridbatterie (Traktionsbatterie)
Bildschirm des Navigations-/
Multimediasystems Multi-Informationsanzeige
Niedrig VollNiedrig Voll

1802. Kombiinstrument
C-HR_HV_OM_Europe_OM10649M

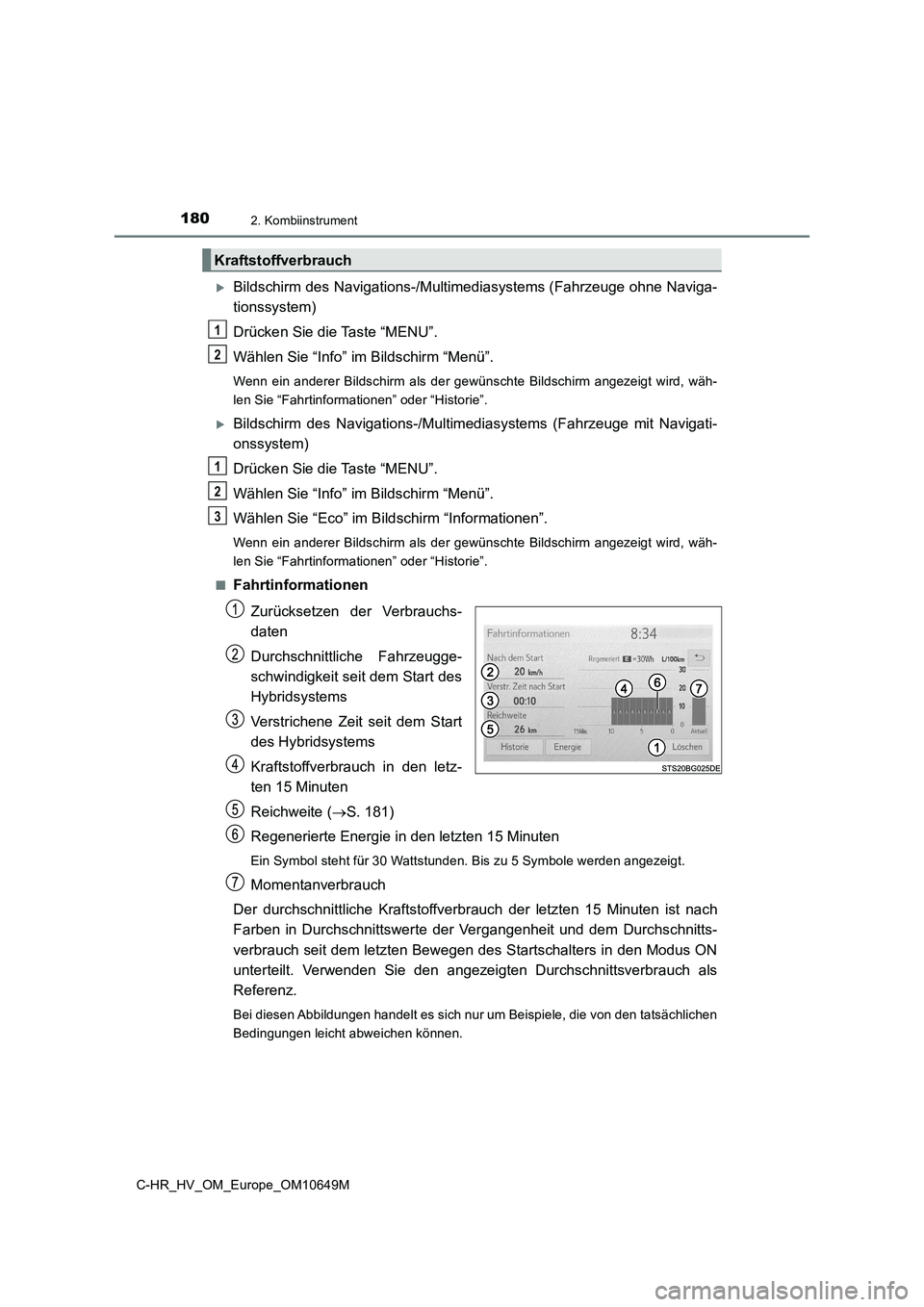

Bildschirm des Navigations-/Multimediasystems (Fahrzeuge ohne Naviga-
tionssystem)
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” im Bildschirm “Menü”.
Wenn ein anderer Bildschirm als der gewünschte Bildschirm angezeigt wird, wäh-
len Sie “Fahrtinformationen” oder “Historie”.
Bildschirm des Navigations-/Multim ediasystems (Fahrzeuge mit Navigati-
onssystem)
Drücken Sie die Taste “MENU”.
Wählen Sie “Info” im Bildschirm “Menü”.
Wählen Sie “Eco” im Bild schirm “Informationen”.
Wenn ein anderer Bildschirm als der gewünschte Bildschirm angezeigt wird, wäh-
len Sie “Fahrtinformationen” oder “Historie”.
■Fahrtinformationen
Zurücksetzen der Verbrauchs-
daten
Durchschnittliche Fahrzeugge-
schwindigkeit seit dem Start des
Hybridsystems
Verstrichene Zeit seit dem Start
des Hybridsystems
Kraftstoffverbrauch in den letz-
ten 15 Minuten
Reichweite ( S. 181)
Regenerierte Energie in den letzten 15 Minuten
Ein Symbol steht für 30 Wattstunden. Bis zu 5 Symbole werden angezeigt.
Momentanverbrauch
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Bewegen des Startschalters in den Modus ON
unterteilt. Verwenden Sie den angezeigten Durchschnittsverbrauch als
Referenz.
Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächlichen
Bedingungen leicht abweichen können.
Kraftstoffverbrauch
1
2
1
2
3
