sensor TOYOTA C-HR 2019 Bruksanvisningar (in Swedish)

2604 - 3. Använda strålkastare och vindrutetorkare
C-HR_HV_OM_Europe_OM10647SE
Automatiskt helljus
: I förekommande fall
Det automatiska helljuset omfattar en kamerasensor i bilen som
bedömer gatubelysningens ljusstyrka, ljusen från framförvaran-
de fordon etc., och tänder eller släcker helljuset efter behov.
VARNING
n Begränsningar för det automatiska helljuset
Förlita dig inte på det automatiska helljuset. Kör alltid försiktigt, ha kontroll
på omgivningen och tänd eller släck helljuset manuellt vid behov.
n Förhindra felaktigt bruk av det automatiska helljuset
Överlasta inte bilen.
OM10647SE.book Page 260 Monday, November 18, 2019 9:19 AM

2634 - 3. Använda strålkastare och vindrutetorkare
4
Körning
C-HR_HV_OM_Europe_OM10647SE
nFörutsättningar när helljuset tänds eller släcks automati\
skt
lNär samtliga nedanstående förutsättningar har uppfyllts tänds helljuset au-
tomatiskt (efter cirka 1 sekund):
• Bilens hastighet överskrider cirka 40 km/tim.
• Området framför bilen är mörkt.
• Det finns inga mötande eller framförvarande fordon med strålkastare eller
bakljus tända.
• Gles gatubelysning längs vägen framför bilen.
l Om någon av nedanstående förutsättningar uppfylls släcks helljuset auto-
matiskt:
• Bilens hastighet sjunker under cirka 30 km/tim.
• Området framför bilen är inte mörkt.
• Mötande eller framförvarande fordon har strålkastarna eller bakljuset
tänt.
• Tät gatubelysning längs vägen framför bilen.
n Information från kamerasensorn
lHelljuset släcks eventuellt inte automatiskt av i följande situationer:
• Om mötande fordon plötsligt dyker upp ur en kurva
• Om ett annat fordon svänger in tvärt framför din bil
• Om mötande eller framförvarande fordon är dolda på grund av många
kurvor, vägdelare eller träd vid sidan av vägen
• Om mötande fordon dyker upp från den bortre körfilen på en bred väg
• Om mötande eller framförvarande fordon inte har någon tänd b\
elysning
l Strålkastarna släcks eventuellt om framförvarande fordon som använder
dimljus utan att ha tända strålkastare känns av.
l Husbelysning, gatubelysning, trafiksignaler och upplysta reklamskyltar eller
andra skyltar och andra reflekterande föremål kan få helljuset att växla till
halvljus, eller halvljuset att förbli tänt.
l Följande faktorer kan påverka tiden tills helljuset tänds eller släcks:
• Ljusstyrkan på strålkastare, dimljus och bakljus på mötande och framför-
varande fordon
• Rörelse och riktning för mötande och framförvarande fordon
• Om mötande eller framförvarande fordon endast har lampor tända på en
sida
• Om ett mötande eller framförvarande fordon har två hjul
• Vägens skick (lutning, kurvor, vägytans skick, etc.)
• Antalet passagerare och mängden bagage
l Helljuset kan tändas eller släckas när föraren inte förväntar det.
l Cyklar eller liknande känns eventuellt inte av.
OM10647SE.book Page 263 Monday, November 18, 2019 9:19 AM

2644 - 3. Använda strålkastare och vindrutetorkare
C-HR_HV_OM_Europe_OM10647SEl
I ovanstående situationer gör systemet eventuellt inte en korrekt avkänning
av ljusstyrkan i omgivningen. Därför kan halvljuset förbli tänt eller helljuset
orsaka problem för fotgängare, mötande fordon eller andra. Växla i sådana
fall manuellt mellan helljus och halvljus.
• Vid dåligt väder (till exempel regn, snö eller dimma)
• Sikten hindras av is eller smuts på vindrutan, eller dimma eller dis.
• Vindrutan är sprucken eller skadad.
• Kamerasensorn är skev eller smutsig.
• Kamerasensorns temperatur är extremt hög.
• Ljusstyrkan i omgivningen är lika stark som strålkastarna, bakljusen eller
dimljusen.
• Mötande fordon har stålkastare som antingen är släckta, smutsiga, änd-
rar färg eller som inte är korrekt inställda.
• Om du kör i ett område med växlande ljus och mörker.
• Om du ofta och regelbundet kör på vägar med uppförs-/nedförsbackar,
eller på vägar som är gropiga eller har ojämn vägbana (t.ex. k\
ullersten el-
ler grus).
• Om du ofta och regelbundet kör i kurvor eller på slingriga vägar.
• Om det finns ett starkt reflekterande föremål på vägen, t.ex. en skylt eller en spegel.
• Bakdelen på ett framförvarande fordon reflekterar ljus, t.ex. en container
på en truck.
• Bilens strålkastare är skadade eller smutsiga.
• Bilen lutar starkt på grund av punktering, att den bogserar ett släp eller
dylikt.
• Man växlar mellan helljus och halvljus upprepade gånger på ett onormalt sätt.
• Föraren tror att helljuset orsakar problem eller irritation hos andra förare eller fotgängare i närheten.
n Om ”Strålkastarna fungerar ej. Visit your dealer.” visas på informations-
displayen
En funktionsstörning kan ha uppstått i systemet. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
OM10647SE.book Page 264 Monday, November 18, 2019 9:19 AM

267
4
4 - 3. Använda strålkastare och vindrutetorkare
Körning
C-HR_HV_OM_Europe_OM10647SE
Vindrutetorkare och spolare
Torkarspaken styr torkare eller spolare enligt följande:Regnaktiverade vindru-
tetorkare, funktion
Vindrutetorkare på låg
fart
Vindrutetorkare på hög
fart
Enstaka torkarslag
Om ”AUTO” har valts aktiveras
vindrutetorkarna automatiskt när
sensorn känner av regn på rutan.
Systemet justerar automatiskt in-
ställningen av torkarslagen efter
regnmängden på rutan samt bilens
hastighet.
När ”AUTO” väljs kan sensorns käns lighet justeras genom att ringen
på spaken vrids.
Ökar känsligheten för de regn-
aktiverade vindrutetorkarna
Minskar känsligheten för de
regnaktiverade vindrutetorkar-
na
Använda torkarspaken
6
OM10647SE.book Page 267 Monday, November 18, 2019 9:19 AM

2684 - 3. Använda strålkastare och vindrutetorkare
C-HR_HV_OM_Europe_OM10647SE
Spolare/torkare, kombi-
nerad funktion
Dra i torkarspaken för att använda
torkarna och spolare:
Torkarna gör automatiskt ett par
slag efter att spolarvätskan har
sprutats på vindrutan.
Modeller med strålkastarspolare:
När du drar i spaken och håller
kvar den medan strålkastarna är
tända aktiveras strålkastarspolarna
en gång. Därefter aktiveras strål-
kastarspolarna var femte gång du
drar i spaken.
nVindrutetorkare och spolare kan aktiveras när
Startknappen är i tändningsläge.
n Hastighetens inverkan på vindrutetorkarna
Även om torkarna inte är i läge ”AUTO” varierar slagens frekvens beroende
på om spolaren används (fördröjning av det sista torkarslaget för att torka
bort droppar).
n Regnsensor
lOm torkarspaken vrids till läge ”AUTO” medan startknappen är i tändnings-
läge gör torkaren ett slag för att visa att ”AUTO”-läget är aktiverat.
l Om regndroppssensorns temperatur är lägst 90 C, eller högst –15 C, akti-
veras den automatiska funktionen eventuellt inte. I så fall ska ett annat läge
än ”AUTO” användas.
n Om ingen spolarvätska kommer ur munstycket
Kontrollera att munstyckena inte är igensatta, eller att det finns spolarvätska i
behållaren.
lRegnsensorn bedömer regnmängden.
En optisk sensor används. Den funge-
rar eventuellt inte alltid på rätt sätt om
solstrålarna träffar vindrutan vid solupp-
gång eller solnedgång, eller om insekter
har fastnat på vindrutan.
OM10647SE.book Page 268 Monday, November 18, 2019 9:19 AM

2694 - 3. Använda strålkastare och vindrutetorkare
4
Körning
C-HR_HV_OM_Europe_OM10647SE
VARNING
n Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan och orsaka dålig sikt. Detta kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
n Försiktighet beträffande användning av vindrutetorkare i ”AUTO”-läge
Vindrutetorkarna kan oavsiktligt aktiveras om sensorn vidrörs eller om vind-
rutan utsätts för vibrationer i ”AUTO”-läge. Var försiktig så att inte fingrarna
eller något annat fastnar i vindrutetorkarna.
OBSERVERA
nNär vindrutan är torr
Använd inte torkarna eftersom vindrutan kan repas.
n Ingen spolarvätska kommer ur munstyckena
Spolarpumpen kan ha skadats om du har tryckt spaken mot dig och hållit
den kvar onödigt länge.
n Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyo ta-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Försök inte att rensa det med en nål eller liknande föremål. Munstycket kan
skadas.
OM10647SE.book Page 269 Monday, November 18, 2019 9:19 AM

2794 - 5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
Två typer av sensorer som är placerade bakom frontgrill och vindruta
känner av information som är nödv ändig för körstödsystemens funk-
tion.
Radarsensor
Kamerasensor
Sensorer
VARNING
n Undvik funktionsstörning i radarsensorn
Observera följande säkerhetsanvisningar.
Annars kommer radarsensorn eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Se till att radarsensorn och frontgrillen alltid är rena.
Radarsensor
Frontgrillens emblem
Om radarsensorns främre del, eller
främre eller bakre delen av emblemet
på frontgrillen är smutsiga eller täckta
med vattendroppar, snö etc, ska de
rengöras.
Rengör radarsensorn och emblemet på
frontgrillen med en mjuk trasa så att du
inte repar eller skadar dem.
OM10647SE.book Page 279 Monday, November 18, 2019 9:19 AM

2804 - 5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
VARNING
l Sätt inte fast tillbehör, dekaler (inklusive transparenta dekaler) eller andra
föremål på radarsensorn, frontgrill ens emblem eller ytan runt omkring.
l Utsätt inte radarsensorn eller omgivande ytor för hårda stötar.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bile\
n
om radarsensorn, frontgrillen eller främre stötfångaren har utsatts för en
kraftig stöt.
l Ta inte isär radarsensorn.
l Radarsensorn, frontgrillens emblem eller ytan runt omkring får inte ändras
eller lackeras.
l Om radarsensorn, frontgrillen eller främre stötfångaren behöver bytas ut
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
n Undvik funktionsstörning i kamerasensorn
Observera följande säkerhetsanvisningar.
Kamerasensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar, snö
etc, ska den rengöras.
• Om vindrutan har en vattenavstötande beläggning måste vindrutetor-
karna ändå används för att avlägsna vattendroppar och liknande från
ytan på vindrutan framför kamerasensorn.
• Om vindrutans insida där kamerasensorn är monterad är smutsig ska
du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från kamerasensorns mitt)
lFäst inga föremål som dekaler, transpa-
renta dekaler, eller liknande framför ka-
merasensorn på vindrutans utsida
(skuggad yta på bilden).
A: Från vindrutans övre del till cirka 1 cm under kamerasensorns nedre
del
OM10647SE.book Page 280 Monday, November 18, 2019 9:19 AM

2814 - 5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
VARNING
l Om den del av vindrutan som är framför kamerasensorn är immig eller
täckt av kondens eller is ska du ta bort imma, kondens eller is med avim-
ningsfunktionen. ( sid. 451)
l Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindru-
tan framför kamerasensorn ska torkarbladen bytas ut.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer om torkargummi eller tor-
karblad behöver bytas.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer om vindrutan behöver
bytas.
l Se till att kamerasensorn inte blir våt.
l Låt inte skarpt ljus lysa in i kamerasensorn.
l Se till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer om linsen är smutsig el-
ler skadad.
l Utsätt inte kamerasensorn för hårda stötar.
l Ändra inte kamerasensorns installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär kamerasensorn.
l Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar kamerasensorn. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att kamerasensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
OM10647SE.book Page 281 Monday, November 18, 2019 9:19 AM

2824 - 5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE

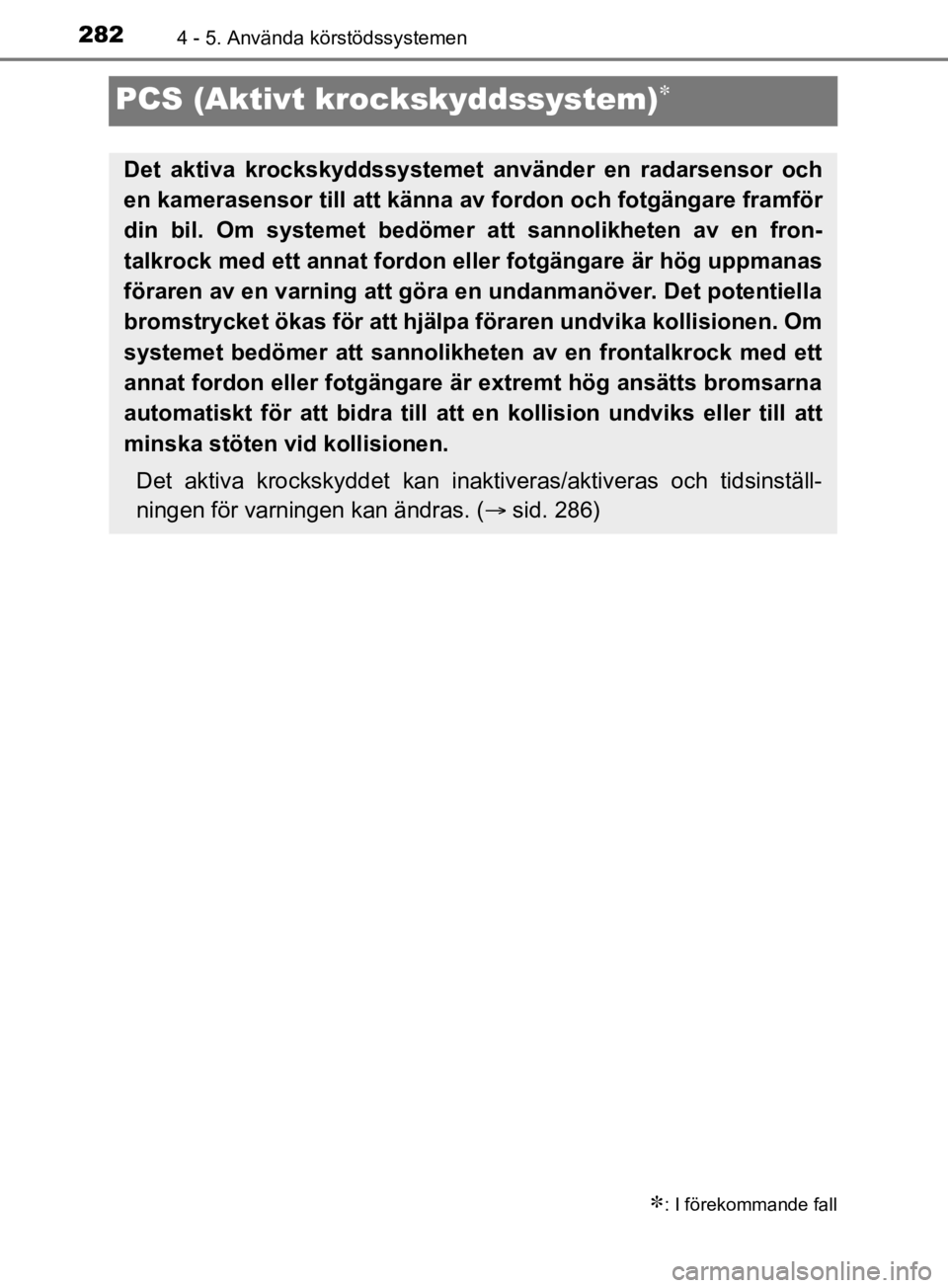

PCS (Aktivt krockskyddssystem)
: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och
en kamerasensor till att känna av fordon och fotgängare framför
din bil. Om systemet bedömer att sannolikheten av en fron-
talkrock med ett annat fordon eller fotgängare är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt för att bidra till att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( sid. 286)
OM10647SE.book Page 282 Monday, November 18, 2019 9:19 AM
