TOYOTA C-HR 2019 Instructieboekje (in Dutch)

1712. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 760.
Bij functies die in- of uitgesc hakeld kunnen worden, wordt iede re keer als op
wordt gedrukt, geschakeld tussen aan en uit.
● LDA (Lane Departure Alert met stuurregeling) ( →Blz. 376)*1
Hiermee kunt u de volgende zaken instellen.
• Stuurassistentie aan/uit
• Gevoeligheid waarschuwing
• Waarschuwing voor slingeren aan/uit
• Gevoeligheid waarschuwing voor slingeren
● PCS (Pre-Crash Safety-systeem) ( →Blz. 362)*1
Hiermee kunt u de volgende zaken instellen.
• PCS aan/uit
• Gevoeligheid PCS
● BSM (Blind Spot Monitor) (→ Blz. 420)*1
Hiermee kunt u de volgende zaken instellen.
• BSM-functie aan/uit
• Gevoeligheid BSM
• Helderheid BSM
• RCTA aan/uit
● Toyota Parking Assist-sensor ( →Blz. 438)*1
Hiermee kan de Toyota Parking Assist-sensor worden in- of uitge scha-
keld.
● PKSB-systeem (Parki ng Support Brake) (→Blz. 456)
*1
Hiermee kunt u de Parking Suppor t Brake-functie in- of uitschakelen.
Weergave instellingen
C-HR_HV_OM_Europe_OM10647E.b ook Page 171 Tuesday, July 30, 2019 9:59 AM

1722. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E
● RSA (Road Sign Assist) ( →Blz. 389)*1
Hiermee kunt u de RSA (Road Sign Assist) in- of uitschakelen.
● Rijmodus selecteren ( →Blz. 415)
● Verlichting instrumentenpaneel ( →Blz. 175)
Hiermee kunt u de helderheid van de verlichting van het instrum enten-
paneel wijzigen.
● Voertuiginstellingen
Selecteer het menu om de volgende zaken in te stellen.
• Instellen Toyota Parking Assist-sensor ( →Blz. 766)
*1
Hiermee kunt u het volume van de zoemer van de Toyota Parking
Assist-sensor wijzigen.
• Instellen Toyota Parki ng Assist-sensor en RCTA
( → Blz. 766)
*1
Hiermee kunt u het volume van de zoemer van de Toyota Parking
Assist-sensor en van d e RCTA-zoemer wijzigen.
• Instellen RSA (Road Sign Assist) (→ Blz. 768)
*1
Hiermee kunt u de RSA (Road Sign Assist) instellen.
• Instellen bandenspanningswaarschuwingssysteem (→ Blz. 609)
Hiermee kan het bandenspanning swaarschuwingssysteem worden
geïnitialiseerd.
C-HR_HV_OM_Europe_OM10647E.b ook Page 172 Tuesday, July 30, 2019 9:59 AM

1732. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E

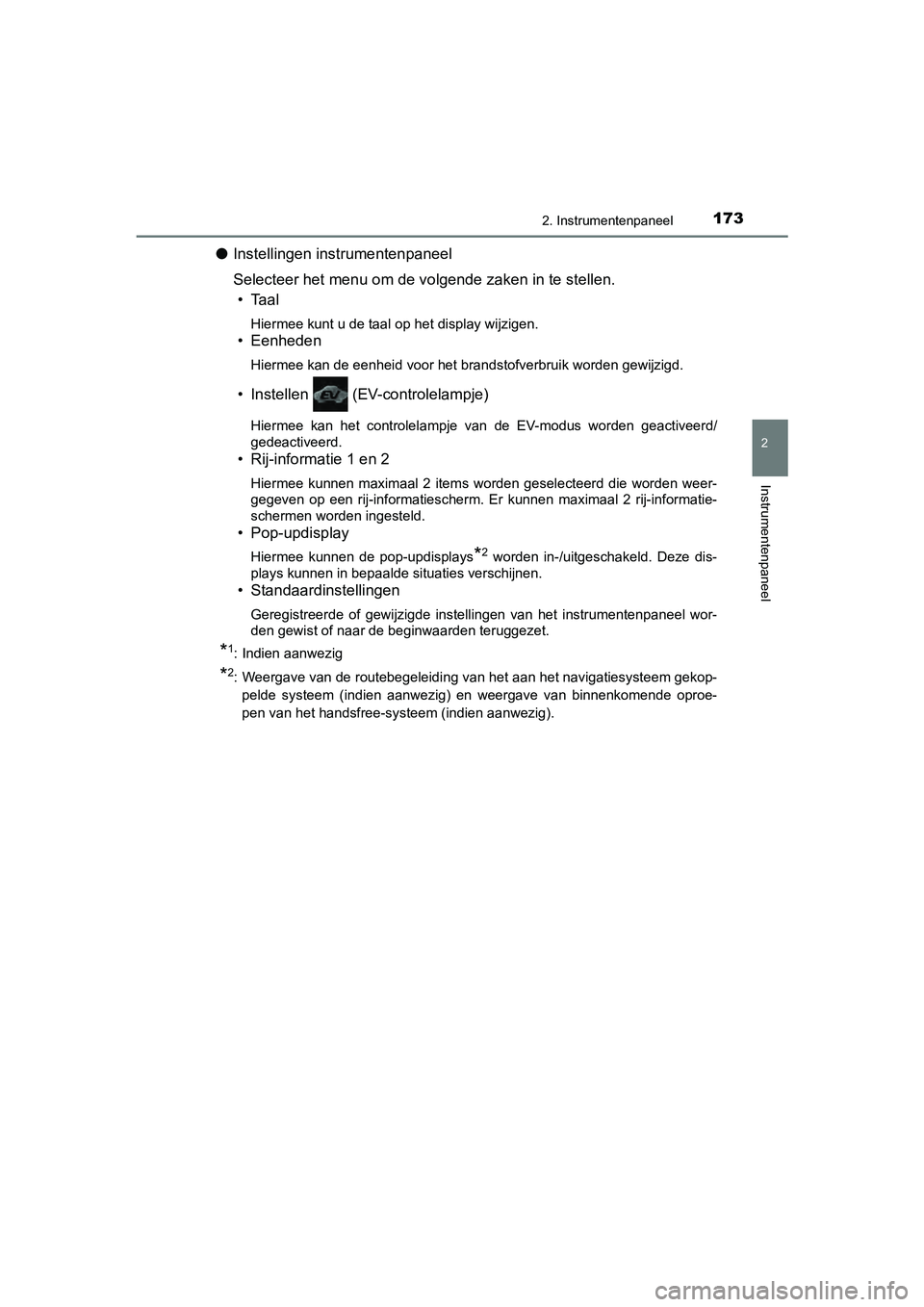

●Instellingen instrumentenpaneel
Selecteer het menu om de volgende zaken in te stellen.
• Taal
Hiermee kunt u de taal op het display wijzigen.
• Eenheden
Hiermee kan de eenheid voor het brandstofverbruik worden gewijzigd.
• Instellen (EV-controlelampje)
Hiermee kan het controlelampje van de EV-modus worden geactivee rd/
gedeactiveerd.
• Rij-informatie 1 en 2
Hiermee kunnen maximaal 2 items worden geselecteerd die worden weer-
gegeven op een rij-informatiescherm. Er kunnen maximaal 2 rij-i nformatie-
schermen worden ingesteld.
• Pop-updisplay
Hiermee kunnen de pop-updisplays*2 worden in-/uitgeschakeld. Deze dis-
plays kunnen in bepaalde situaties verschijnen.
• Standaardinstellingen
Geregistreerde of gewijzigde instellingen van het instrumentenp aneel wor-
den gewist of n aar de beginwaarden teruggezet.
*1: Indien aanwezig
*2: Weergave van de routebegeleidi ng van het aan het navigatiesysteem gekop-
pelde systeem (indien aanwezig) e n weergave van binnenkomende oproe-
pen van het handsfree-systeem (i ndien aanwezig).
C-HR_HV_OM_Europe_OM10647E.b ook Page 173 Tuesday, July 30, 2019 9:59 AM

1742. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E

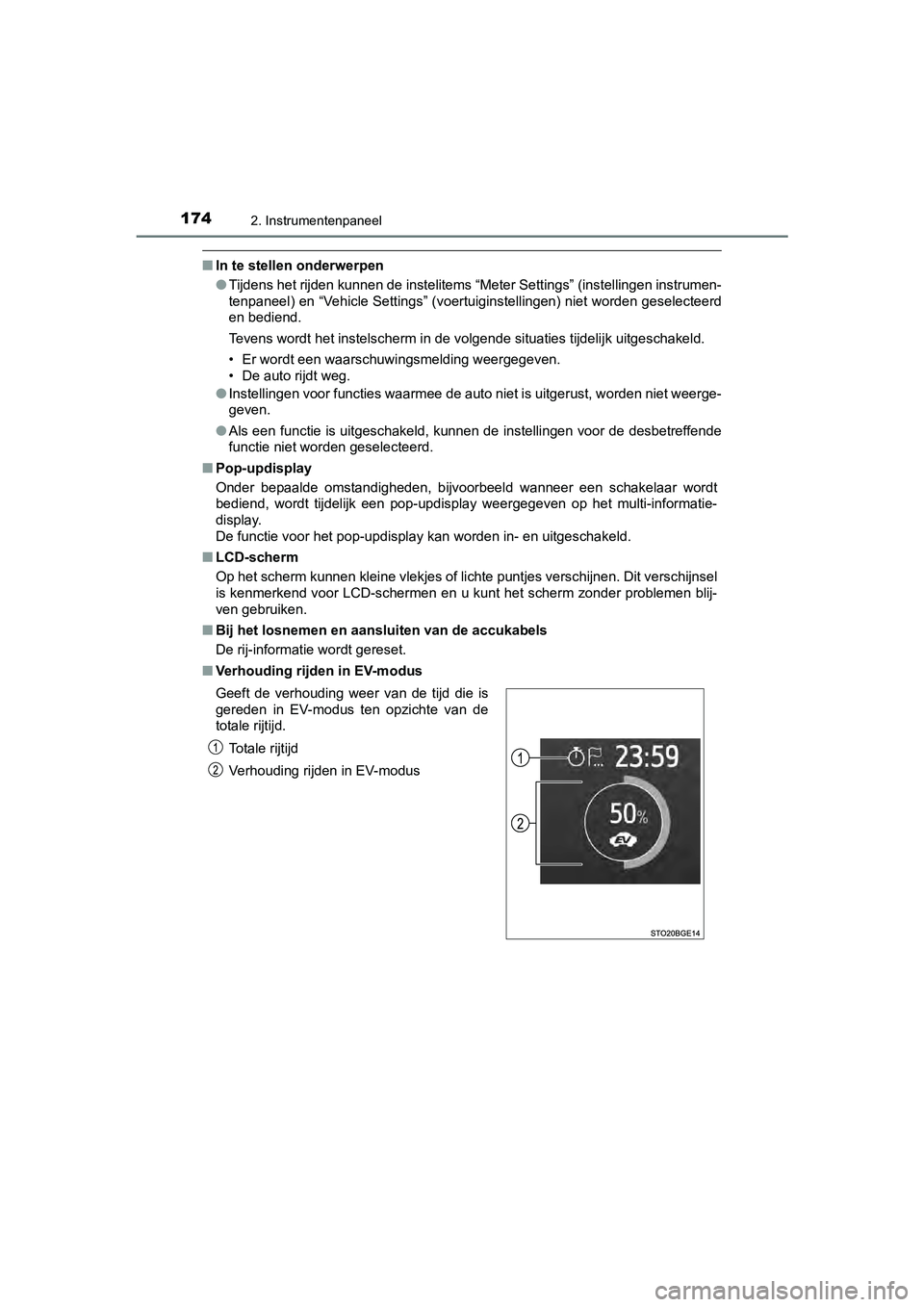

■In te stellen onderwerpen
●Tijdens het rijden kunnen de instelitems “Meter Settings” (inst ellingen instrumen-
tenpaneel) en “Vehicle Settings” (voertuiginstellingen) niet wo rden geselecteerd
en bediend.
Tevens wordt het instelscherm in de volgende situaties tijdelij k uitgeschakeld.
• Er wordt een waarschuwi ngsmelding weergegeven.
• De auto rijdt weg.
● Instellingen voor functies waarmee de auto niet is uitgerust, w orden niet weerge-
geven.
● Als een functie is uitgeschakeld, kunnen de instellingen voor d e desbetreffende
functie niet worden geselecteerd.
■ Pop-updisplay
Onder bepaalde omstandigheden, b ijvoorbeeld wanneer een schakelaar wordt
bediend, wordt tijdelijk een pop-updisplay weergegeven op het multi-informatie-
display.
De functie voor het pop-updispl ay kan worden in- en uitgeschake ld.
■ LCD-scherm
Op het scherm kunnen kleine vlekjes of lichte puntjes verschijn en. Dit verschijnsel
is kenmerkend voor LCD-schermen en u kunt het scherm zonder problemen blij-
ven gebruiken.
■ Bij het losnemen en aans luiten van de accukabels
De rij-informatie wordt gereset.
■ Verhouding rijden in EV-modus
Geeft de verhouding weer van de tijd die is
gereden in EV-modus ten opzichte van de
totale rijtijd.
Totale rijtijd
Verhouding rijden in EV-modus
C-HR_HV_OM_Europe_OM10647E.b ook Page 174 Tuesday, July 30, 2019 9:59 AM

1752. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E■

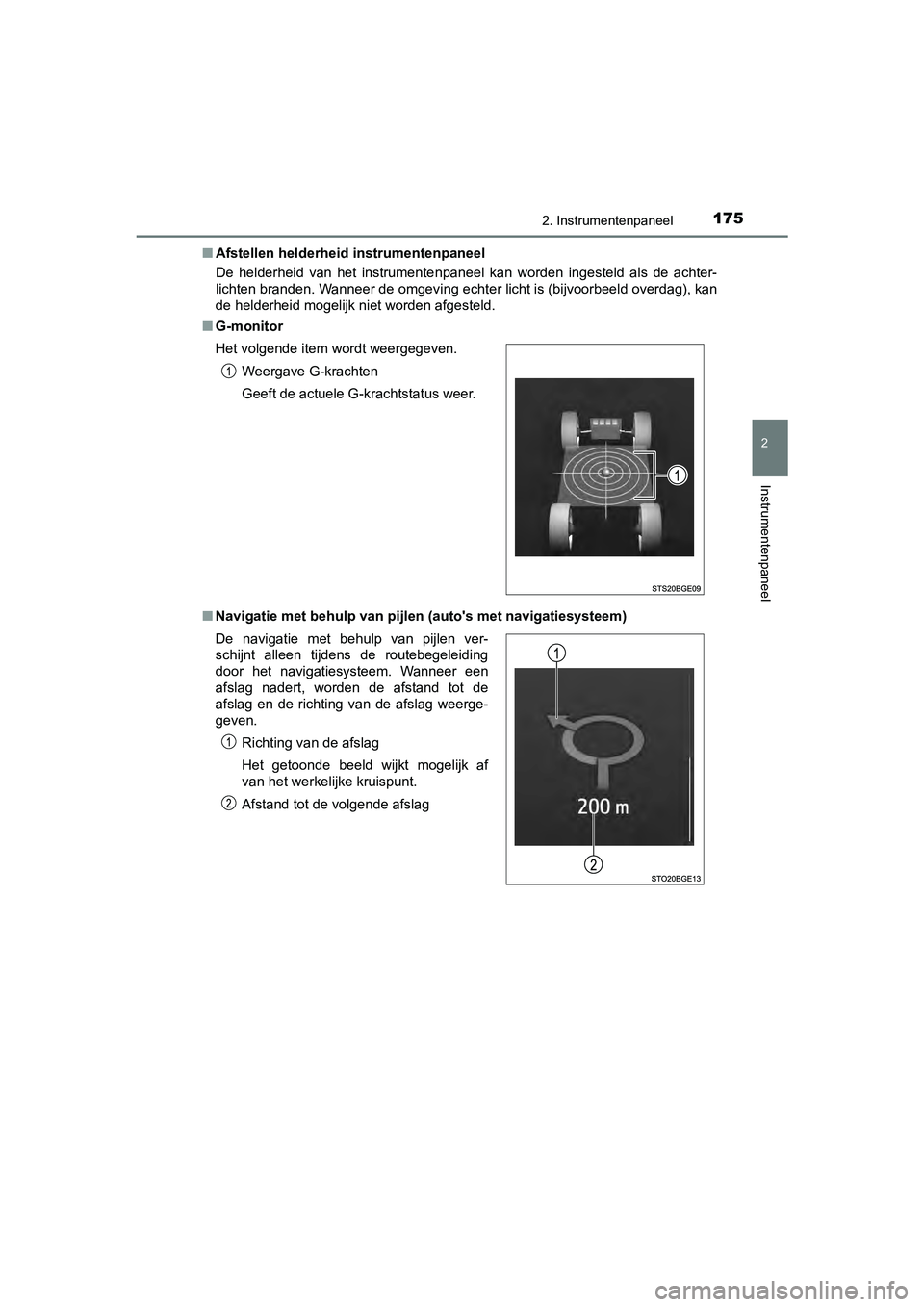

Afstellen helderheid instrumentenpaneel
De helderheid van het instrumente npaneel kan worden ingesteld als de achter-
lichten branden. Wanneer de omgev ing echter licht is (bijvoorbeeld overdag), kan
de helderheid mogelijk niet worden afgesteld.
■ G-monitor
■ Navigatie met behulp van pijle n (auto's met navigatiesysteem)
Het volgende item wordt weergegeven.
Weergave G-krachten
Geeft de actuele G- krachtstatus weer.
De navigatie met behulp van pijlen ver-
schijnt alleen tijdens de routebegeleiding
door het navigatie systeem. Wanneer een
afslag nadert, worden de afstand tot de
afslag en de richting van de afslag weerge-
geven.
Richting van de afslag
Het getoonde beeld wijkt mogelijk af
van het werkelijke kruispunt.
Afstand tot de volgende afslag
C-HR_HV_OM_Europe_OM10647E.b ook Page 175 Tuesday, July 30, 2019 9:59 AM

1762. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E■

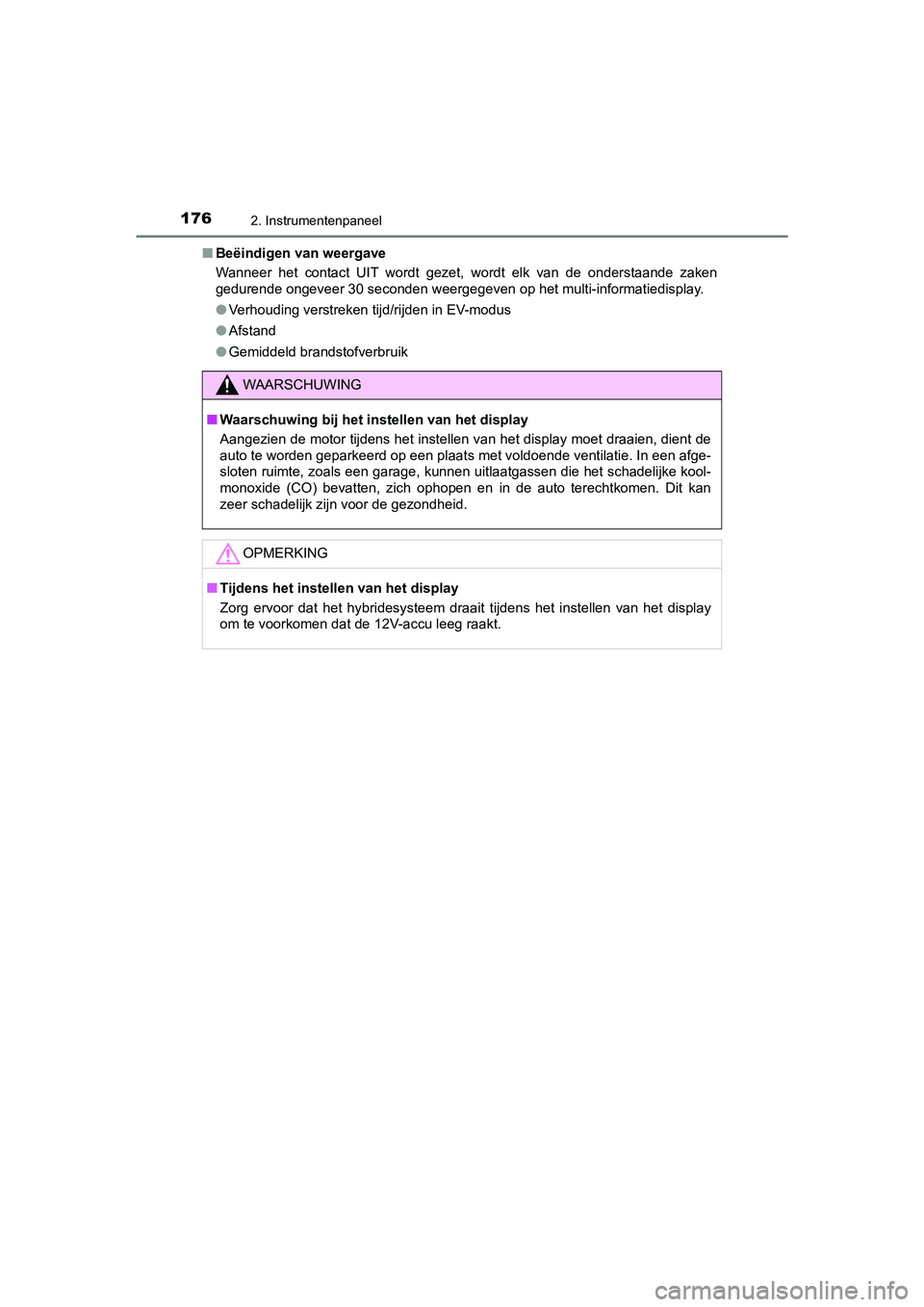

Beëindigen van weergave
Wanneer het contact UIT wordt gezet, wordt elk van de onderstaa nde zaken
gedurende ongeveer 30 seconden w eergegeven op het multi-informatiedisplay.
● Verhouding verstreken tijd/rijden in EV-modus
● Afstand
● Gemiddeld brandstofverbruik
WAARSCHUWING
■Waarschuwing bij het instellen van het display
Aangezien de motor tijdens het instellen van het display moet d raaien, dient de
auto te worden geparkeerd op een plaats met voldoende ventilatie. In een afge-
sloten ruimte, zoals een garage , kunnen uitlaatgassen die het schadelijke kool-
monoxide (CO) bevatten, zich ophopen en in de auto terechtkomen . Dit kan
zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait tijdens het instellen van het display
om te voorkomen dat de 12V-accu leeg raakt.
C-HR_HV_OM_Europe_OM10647E.b ook Page 176 Tuesday, July 30, 2019 9:59 AM

177
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E

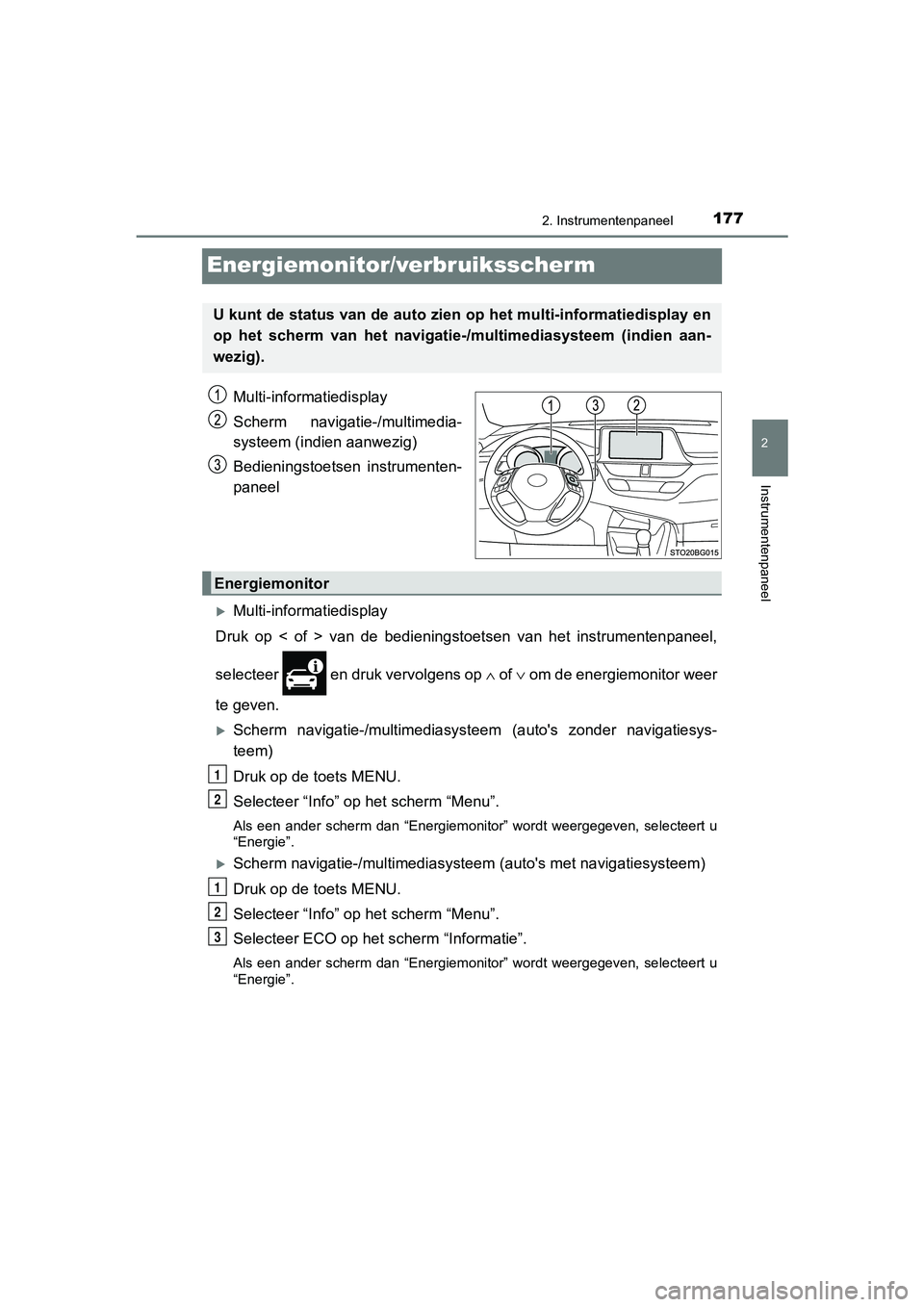

Energiemonitor/verbruiksscherm
Multi-informatiedisplay
Scherm navigatie-/multimedia-
systeem (indien aanwezig)
Bedieningstoetsen instrumenten-
paneel
Multi-informatiedisplay
Druk op < of > van de bedienings toetsen van het instrumentenpaneel,
selecteer en druk vervolgens op ∧ of ∨ om de energiemonitor weer
te geven.
Scherm navigatie-/multimediasyst eem (auto's zonder navigatiesys -
teem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als een ander scherm dan “Energiemonitor” wordt weergegeven, se lecteert u
“Energie”.
Scherm navigatie-/multimediasyst eem (auto's met navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Selecteer ECO op het scherm “Informatie”.
Als een ander scherm dan “Energiemonitor” wordt weergegeven, se lecteert u
“Energie”.
U kunt de status van de auto zien op het multi-informatiedispla y en
op het scherm van het navigatie-/multimediasysteem (indien aan-
wezig).
Energiemonitor
1
2
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 177 Tuesday, July 30, 2019 9:59 AM

1782. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647EScherm navigatie-/mul
timediasysteem Multi- informatiedisplay

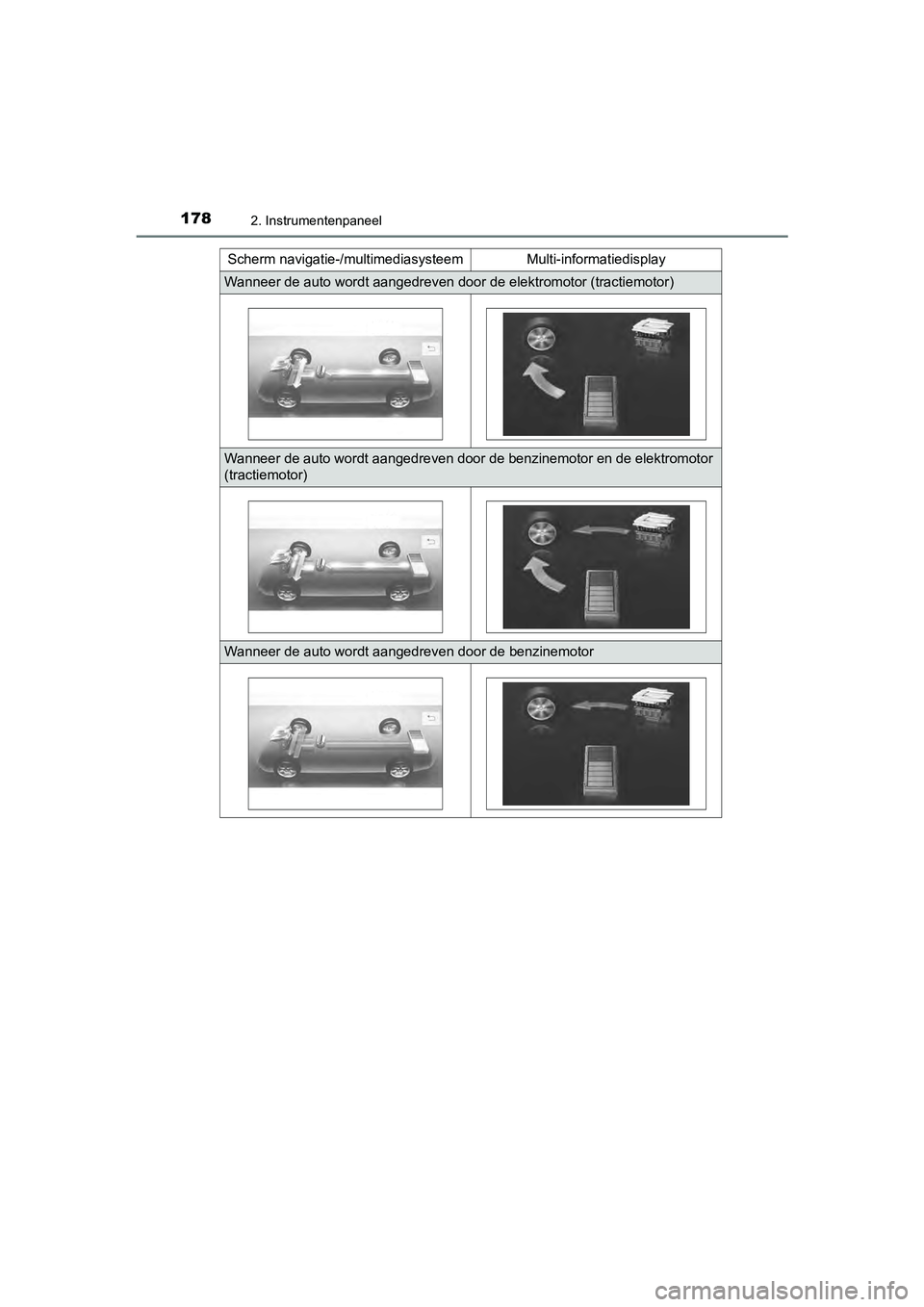

Wanneer de auto wordt aangedreven door de elektromotor (tractie motor)
Wanneer de auto wordt aangedreven door de benzinemotor en de el ektromotor
(tractiemotor)
Wanneer de auto wo rdt aangedreven door de benzinemotor
C-HR_HV_OM_Europe_OM10647E.b ook Page 178 Tuesday, July 30, 2019 9:59 AM

1792. Instrumentenpaneel
2
Instrumentenpaneel

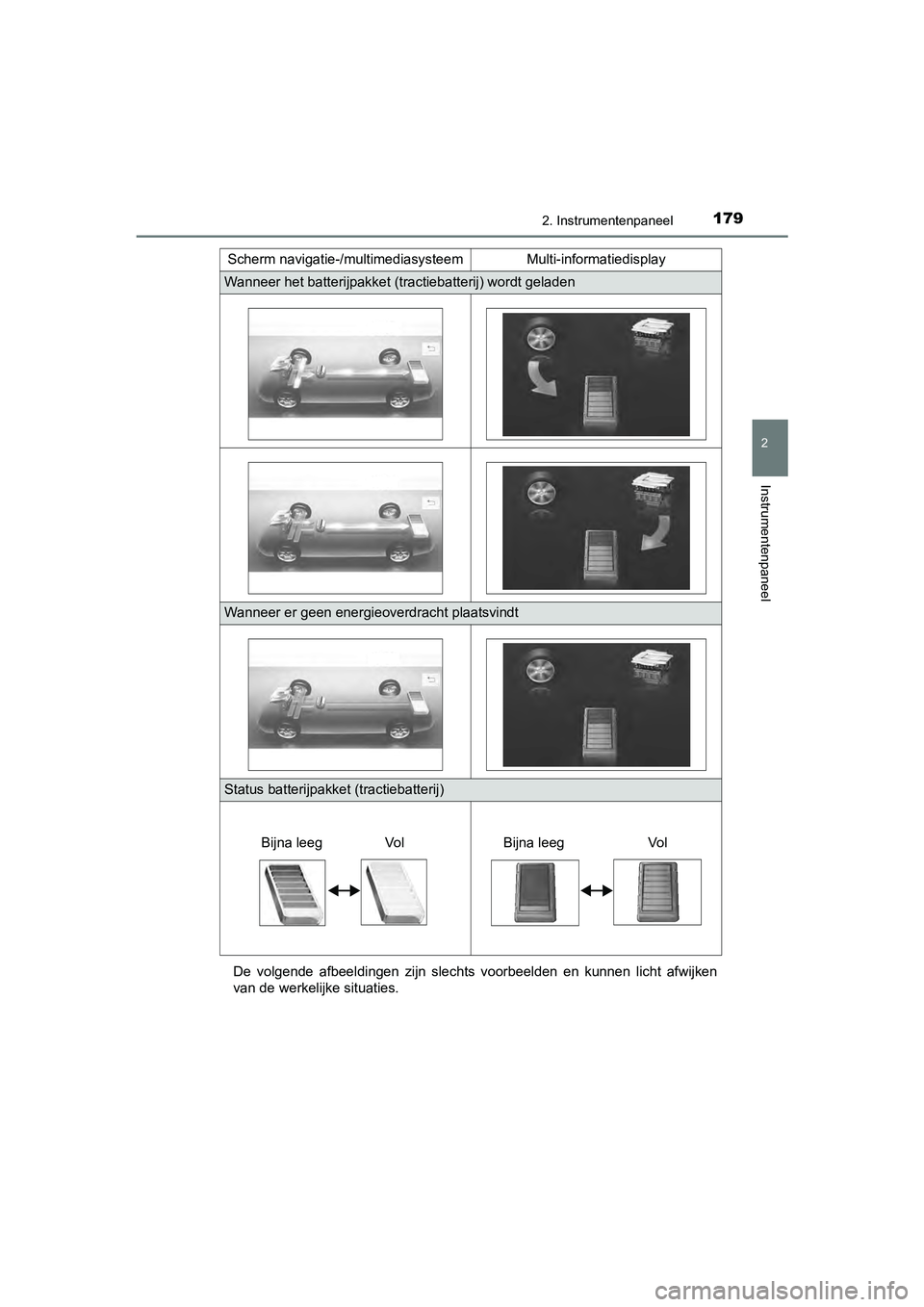

C-HR_HV_OM_Europe_OM10647EDe volgende afbeeldingen zijn slechts voorbeelden en kunnen lic
ht afwijken
van de werkelijke situaties.
Wanneer het batterijpakket (t ractiebatterij) wordt geladen
Wanneer er geen energieoverdracht plaatsvindt
Status batterijpakket (tractiebatterij)
Scherm navigatie-/mul timediasysteem Multi- informatiedisplay
Bijna leeg VolBijna leegVol
C-HR_HV_OM_Europe_OM10647E.b ook Page 179 Tuesday, July 30, 2019 9:59 AM

1802. Instrumentenpaneel
C-HR_HV_OM_Europe_OM10647E

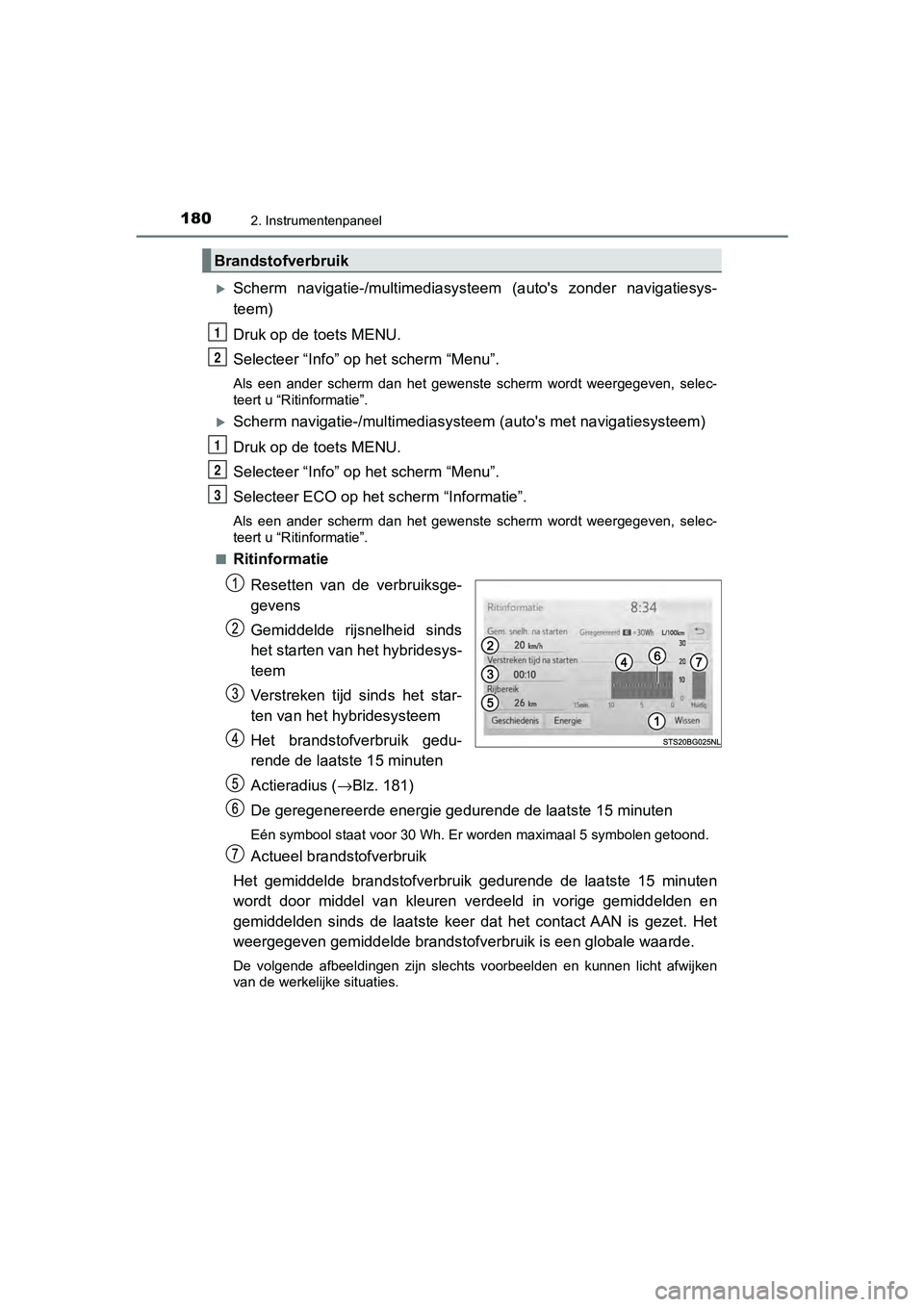

Scherm navigatie-/multimediasysteem (auto's zonder navigatiesys -
teem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Als een ander scherm dan het gewenste scherm wordt weergegeven, selec-
teert u “Ritinformatie”.
Scherm navigatie-/multimediasyst eem (auto's met navigatiesysteem)
Druk op de toets MENU.
Selecteer “Info” op het scherm “Menu”.
Selecteer ECO op het scherm “Informatie”.
Als een ander scherm dan het gewenste scherm wordt weergegeven, selec-
teert u “Ritinformatie”.
■
Ritinformatie
Resetten van de verbruiksge-
gevens
Gemiddelde rijsnelheid sinds
het starten van het hybridesys-
teem
Verstreken tijd sinds het star-
ten van het hybridesysteem
Het brandstofverbruik gedu-
rende de laatst e 15 minuten
Actieradius ( →Blz. 181)
De geregenereerde energie gedu rende de laatste 15 minuten
Eén symbool staat voor 30 Wh. Er worden maximaal 5 symbolen getoond.
Actueel brandstofverbruik
Het gemiddelde brandstofverbruik gedurende de laatste 15 minute n
wordt door middel van kleuren verdeeld in vorige gemiddelden en
gemiddelden sinds de laatste keer dat het contact AAN is gezet. Het
weergegeven gemiddelde brandstofv erbruik is een globale waarde.
De volgende afbeeldingen zijn slechts voorbeelden en kunnen lic ht afwijken
van de werkelijke situaties.
Brandstofverbruik
1
2
1
2
3
