4414-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■

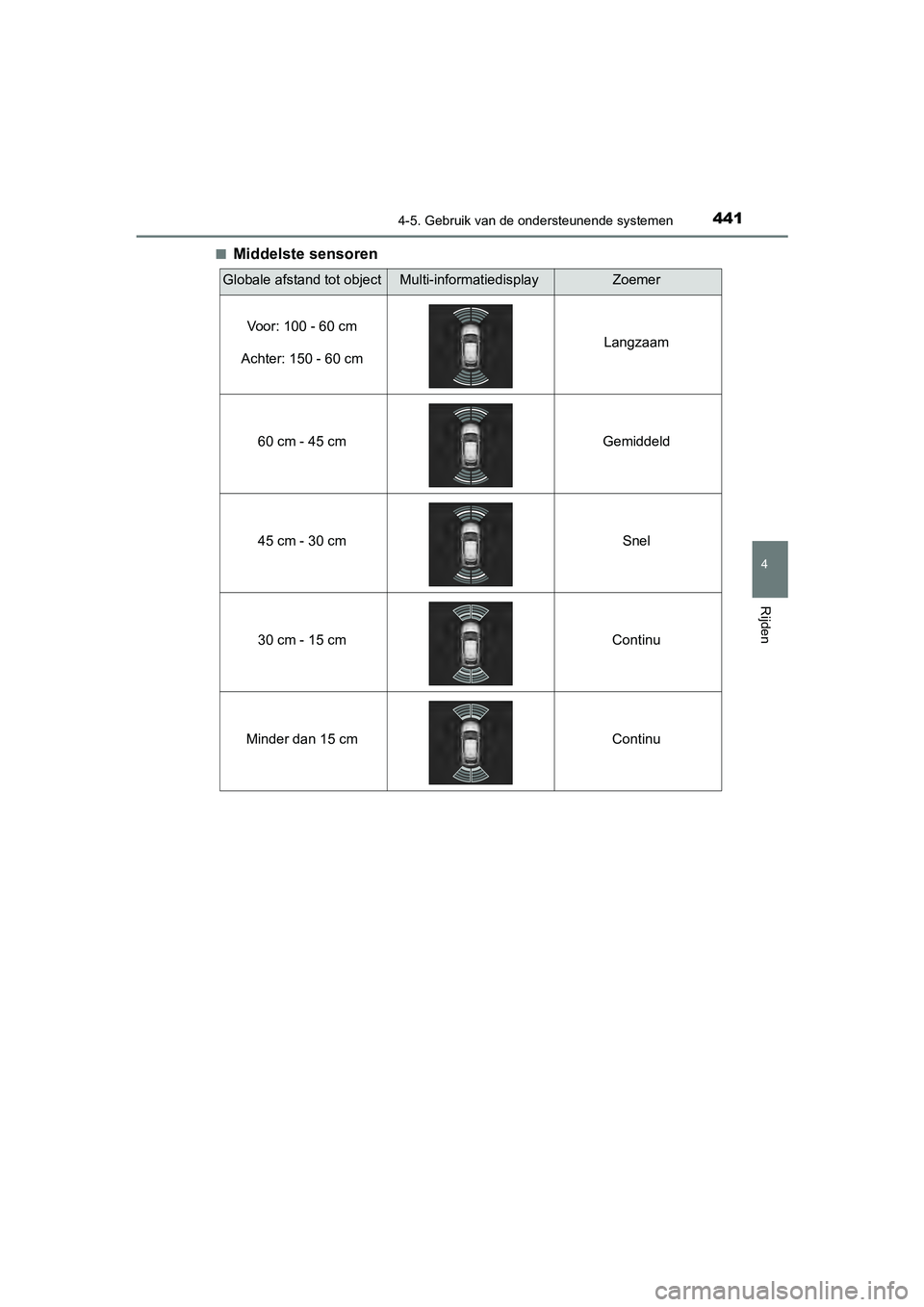

Middelste sensoren
Globale afstand tot objectMulti-informatiedisplayZoemer
Voor: 100 - 60 cm
Achter: 150 - 60 cm Langzaam
60 cm - 45 cm Gemiddeld
45 cm - 30 cm Snel
30 cm - 15 cm Continu
Minder dan 15 cm Continu
C-HR_HV_OM_Europe_OM10647E.b ook Page 441 Tuesday, July 30, 2019 9:59 AM

4424-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E■

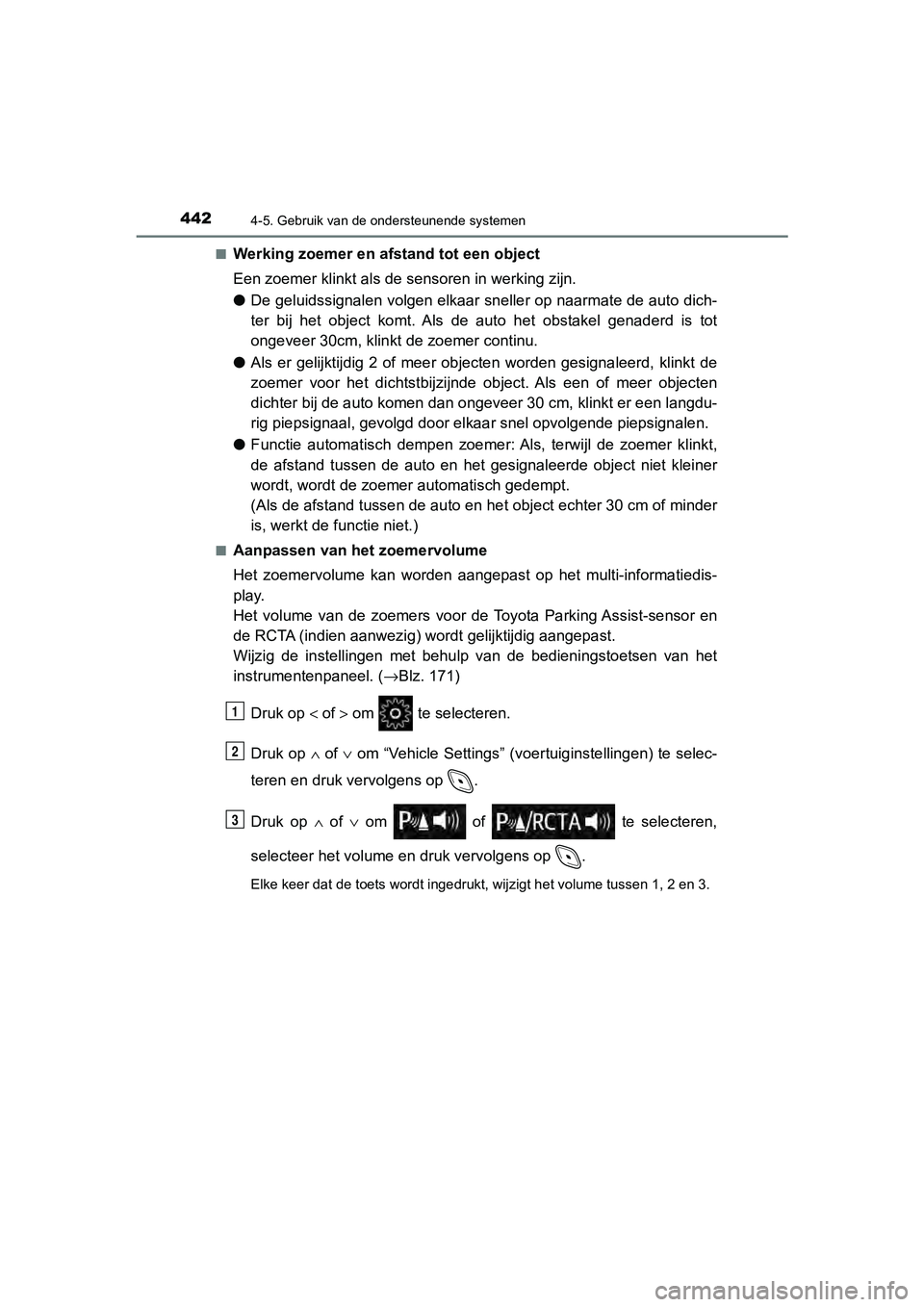

Werking zoemer en afstand tot een object
Een zoemer klinkt als de s
ensoren in werking zijn.
● De geluidssignalen volgen elkaar sneller op naarmate de auto di ch-
ter bij het object komt. Als de auto het obstakel genaderd is t ot
ongeveer 30cm, klinkt de zoemer continu.
● Als er gelijktijdig 2 of meer objecten worden gesignaleerd, kli nkt de
zoemer voor het dichtstbijzijnde o bject. Als een of meer objecten
dichter bij de auto komen dan ongeveer 30 cm, klinkt er een lan gdu-
rig piepsignaal, gevolgd door elkaar snel opvolgende piepsignal en.
● Functie automatisch dempen zoe mer: Als, terwijl de zoemer klinkt,
de afstand tussen de auto en het gesignaleerde object niet klei ner
wordt, wordt de zoemer automatisch gedempt.
(Als de afstand tussen de auto en het object echter 30 cm of minder
is, werkt de functie niet.)
■Aanpassen van het zoemervolume
Het zoemervolume kan worden aangepast op het multi-informatiedi s-
play.
Het volume van de zoemers voor de Toyota Parking Assist-sensor en
de RCTA (indien aanwezig) wor dt gelijktijdig aangepast.
Wijzig de instellingen met behu lp van de bedieningstoetsen van het
instrumentenpaneel. ( →Blz. 171)
Druk op < of > om te selecteren.
Druk op ∧ of ∨ om “Vehicle Settings” (voer tuiginstellingen) te selec-
teren en druk vervolgens op .
Druk op ∧ of ∨ om of te selecteren,
selecteer het volume en druk vervolgens op .
Elke keer dat de toets wordt inge drukt, wijzigt het volume tuss en 1, 2 en 3.
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 442 Tuesday, July 30, 2019 9:59 AM

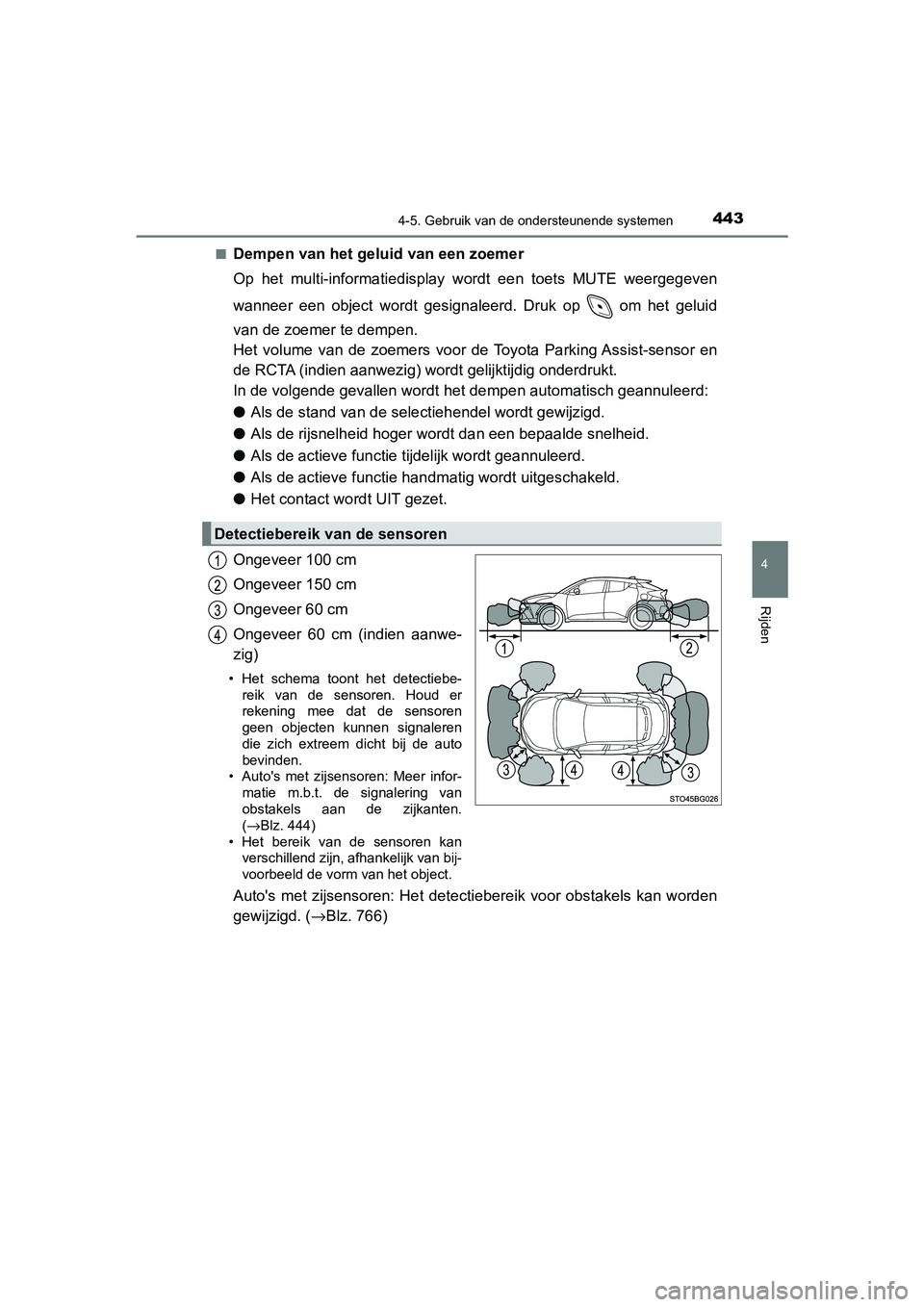

4434-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■
Dempen van het geluid van een zoemer
Op het multi-informatiedisplay
wordt een toets MUTE weergegeven
wanneer een object wordt gesignaleerd. Druk op om het geluid
van de zoemer te dempen.
Het volume van de zoemers voor de Toyota Parking Assist-sensor en
de RCTA (indien aanwezig) wor dt gelijktijdig onderdrukt.
In de volgende gevallen wordt he t dempen automatisch geannuleer d:
● Als de stand van de selectiehendel wordt gewijzigd.
● Als de rijsnelheid hoger word t dan een bepaalde snelheid.
● Als de actieve fun ctie tijdelijk wordt geannuleerd.
● Als de actieve functie handm atig wordt uitgeschakeld.
● Het contact wo rdt UIT gezet.
Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 60 cm (indien aanwe-
zig)
• Het schema toont het detectiebe- reik van de sensoren. Houd er
rekening mee dat de sensoren
geen objecten kunnen signaleren
die zich extreem dicht bij de auto
bevinden.
• Auto's met zijsensoren: Meer infor- matie m.b.t. de signalering van
obstakels aan de zijkanten.
(→ Blz. 444)
• Het bereik van de sensoren kan verschillend zijn, afhankelijk van bij-
voorbeeld de vo rm van het object.
Auto's met zijsensoren: Het detec tiebereik voor obstakels kan worden
gewijzigd. ( →Blz. 766)
Detectiebereik van de sensoren
C-HR_HV_OM_Europe_OM10647E.b ook Page 443 Tuesday, July 30, 2019 9:59 AM

4444-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E

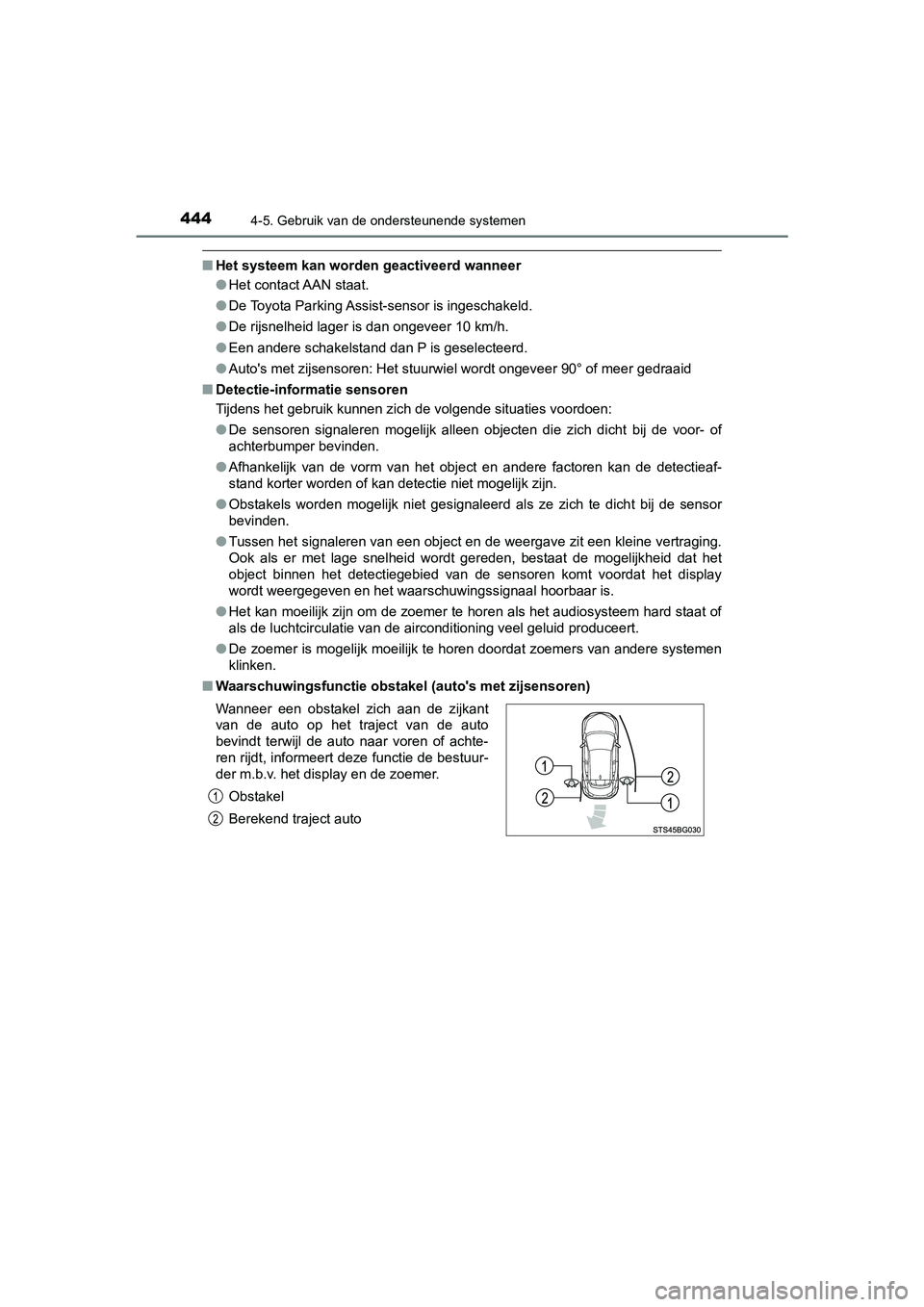

■Het systeem kan worden geactiveerd wanneer
●Het contact AAN staat.
● De Toyota Parking Assist-sensor is ingeschakeld.
● De rijsnelheid lager is dan ongeveer 10 km/h.
● Een andere schakelstand dan P is geselecteerd.
● Auto's met zijsensoren: Het stuurwiel wordt ongeveer 90° of mee r gedraaid
■ Detectie-informatie sensoren
Tijdens het gebruik kunnen zich de volgende situaties voordoen:
● De sensoren signaleren mogelijk alleen objecten die zich dicht bij de voor- of
achterbumper bevinden.
● Afhankelijk van de vorm van het object en andere factoren kan d e detectieaf-
stand korter worden of kan detectie niet mogelijk zijn.
● Obstakels worden mogelijk niet gesignaleerd als ze zich te dich t bij de sensor
bevinden.
● Tussen het signaleren van een object en de weergave zit een kle ine vertraging.
Ook als er met lage snelheid wordt gereden, bestaat de mogelijk heid dat het
object binnen het detectiegebied v an de sensoren komt voordat het display
wordt weergegeven en het waar schuwingssignaal hoorbaar is.
● Het kan moeilijk zijn om de zoem er te horen als het audiosysteem hard staat of
als de luchtcirculatie van de airconditioning veel geluid produ ceert.
● De zoemer is mogelijk moeilijk te horen doordat zoemers van and ere systemen
klinken.
■ Waarschuwingsfunctie obstakel (auto's met zijsensoren)
Wanneer een obstakel zich aan de zijkant
van de auto op het traject van de auto
bevindt terwijl de auto naar voren of achte-
ren rijdt, informeert deze functie de bestuur-
der m.b.v. het dis play en de zoemer.
Obstakel
Berekend traject auto
C-HR_HV_OM_Europe_OM10647E.b ook Page 444 Tuesday, July 30, 2019 9:59 AM

4454-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E■

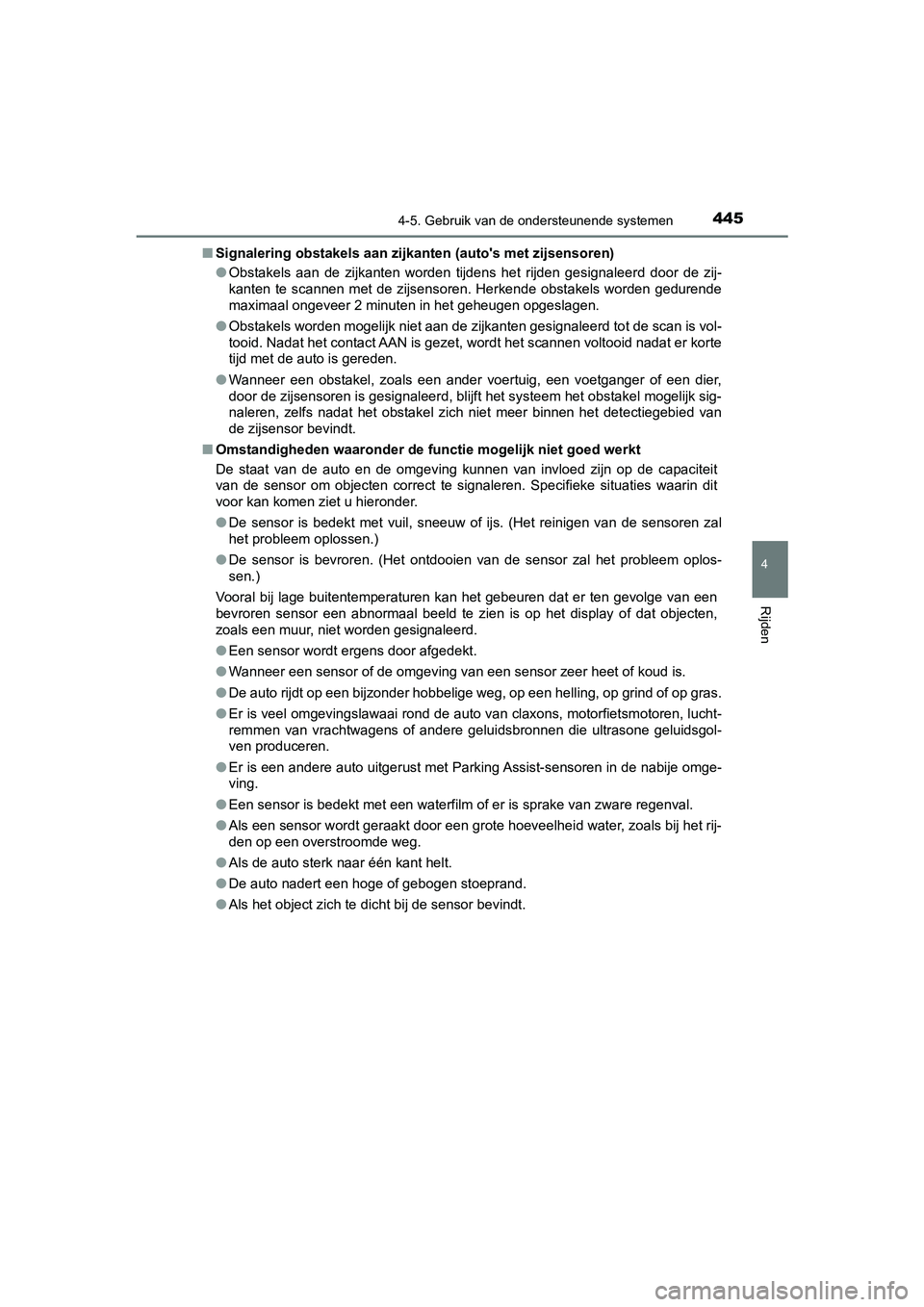

Signalering obstakels aan zijka nten (auto's met zijsensoren)
● Obstakels aan de zijkanten worden tijdens het rijden gesignalee rd door de zij-
kanten te scannen met de zijsen soren. Herkende obstakels worden gedurende
maximaal ongeveer 2 minut en in het geheugen opgeslagen.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd to t de scan is vol-
tooid. Nadat het contact AAN is gezet, wordt het scannen voltoo id nadat er korte
tijd met de aut o is gereden.
● Wanneer een obstakel, zoals een ander voertuig, een voetganger of een dier,
door de zijsensoren is gesignaleerd, blijft het systeem het obs takel mogelijk sig-
naleren, zelfs nadat het obstakel zich niet meer binnen het detectiegebied van
de zijsensor bevindt.
■ Omstandigheden waaronder de fun ctie mogelijk niet goed werkt
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit
van de sensor om objecten correct te signaleren. Specifieke sit uaties waarin dit
voor kan komen ziet u hieronder.
● De sensor is bedekt met vuil, sneeuw of ijs. (Het reinigen van de sensoren zal
het probleem oplossen.)
● De sensor is bevroren. (Het ontdo oien van de sensor zal het probleem oplos-
sen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display o f dat objecten,
zoals een muur, niet worden gesignaleerd.
● Een sensor wordt ergens door afgedekt.
● Wanneer een sensor of de omgevi ng van een sensor zeer heet of koud is.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, o p grind of op gras.
● Er is veel omgevingslawaai rond d e auto van claxons, motorfietsmotoren, lucht-
remmen van vrachtwagens of ander e geluidsbronnen die ultrasone geluidsgol-
ven produceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omge-
ving.
● Een sensor is bedekt met een waterfilm of er is sprake van zwar e regenval.
● Als een sensor wordt geraakt door een grote hoev eelheid water, zoals bij het rij-
den op een overstroomde weg.
● Als de auto sterk n aar één kant helt.
● De auto nadert een hoge of gebogen stoeprand.
● Als het object zich te dic ht bij de sensor bevindt.
C-HR_HV_OM_Europe_OM10647E.b ook Page 445 Tuesday, July 30, 2019 9:59 AM

4464-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E■

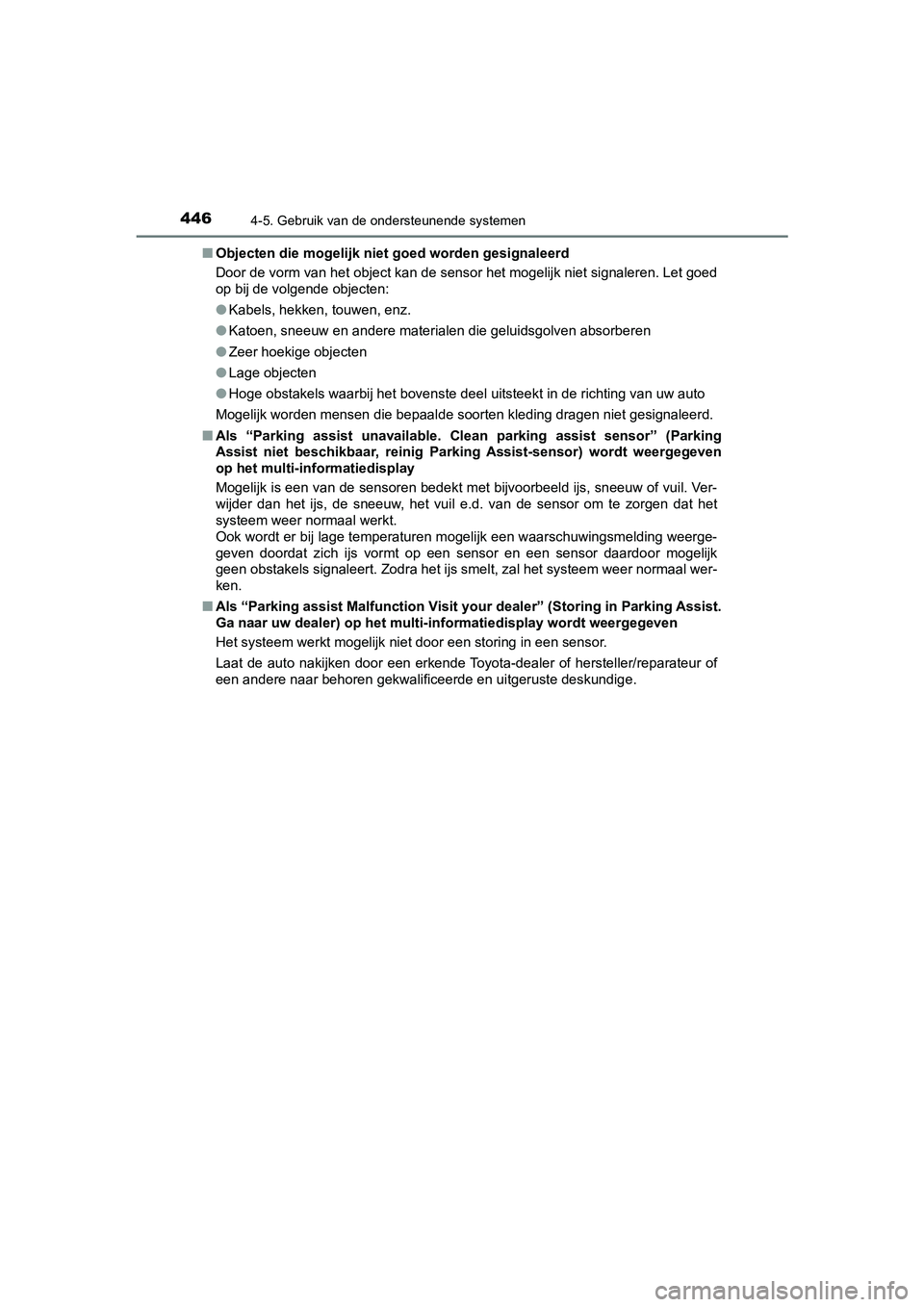

Objecten die mogelijk niet goed worden gesignaleerd
Door de vorm van het object kan de sensor het mogelijk niet sig naleren. Let goed
op bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en an dere materialen die geluidsgolven absorbere n
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het boven ste deel uitsteekt in de richting van uw auto
Mogelijk worden mensen die bepaal de soorten kleding dragen niet gesignaleerd.
■ Als “Parking assist u navailable. Clean parking assist sensor” ( Parking
Assist niet beschikbaar, reinig Parking Assist-sensor) wordt weergegeven
op het multi-informatiedisplay
Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sn eeuw of vuil. Ver-
wijder dan het ijs, de sneeuw, het vuil e.d. van de sensor om t e zorgen dat het
systeem weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk een waarschuwingsme lding weerge-
geven doordat zich ijs vormt op een sensor en een sensor daardo or mogelijk
geen obstakels signalee rt. Zodra het ijs smelt, zal het systeem weer normaal wer-
ken.
■ Als “Parking assi st Malfunction Visit you r dealer” (Storing in Parking Assist.
Ga naar uw dealer) op het multi-i nformatiedisplay wordt weergegeven
Het systeem werkt mogelijk niet door een storing in een sensor.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
C-HR_HV_OM_Europe_OM10647E.book Page 446 Tuesday, July 30, 2019 9:59 AM

4474-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
■Als de Toyota Parking Assi st-sensor in gebruik is
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingesc hakeld niet harder dan 10 km/h.
● Het detectiegebied van de sensoren en de reactietijden zijn bep erkt. Contro-
leer tijdens het voor- of achteruitrijden of de omgeving (voora l naast de auto)
veilig is en rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binn en de detectiegebieden van de sensoren.
● Objecten direct onder de bump er worden niet waargenomen.
Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet
gesignaleerd wanneer u ze nadert, zelfs als ze eerder wel zijn gesignaleerd.
■ Zijsensoren (indien aanwezig)
In de onderstaande situaties werkt het sonarsysteem mogelijk ni et goed, waar-
door een ongeval kan ontstaan. Rijd met de nodige voorzichtighe id.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd to t er kort met
de auto is gereden en de scan van de zijkanten is voltooid. ( →Blz. 445)
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstak els zoals
andere voertuigen, mensen of dieren die vanaf opzij naderen nie t worden
gesignaleerd.
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstak els mogelijk
niet worden gesignaleerd, afhankelijk van de situatie rondom de auto.
Op dat moment wordt de weergave van de zijsensor ( →Blz. 439) tijdelijk uitge-
schakeld.
■ Wanneer moet de functie uitgeschakeld worden
Schakel in de volgende situaties de functie uit, omdat deze and ers mogelijk
zelfs werkt als er geen k ans op een aanrijding is.
● De auto is uitgerust met een s taafantenne, een draadloze antenn e of mistlam-
pen.
● De voor- of achterbum per of een sensor ondergaat een sterke schok.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verla agde wielop-
hanging) is gemonteerd.
● Er zijn sleepogen geplaatst.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
C-HR_HV_OM_Europe_OM10647E.b ook Page 447 Tuesday, July 30, 2019 9:59 AM

4484-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E

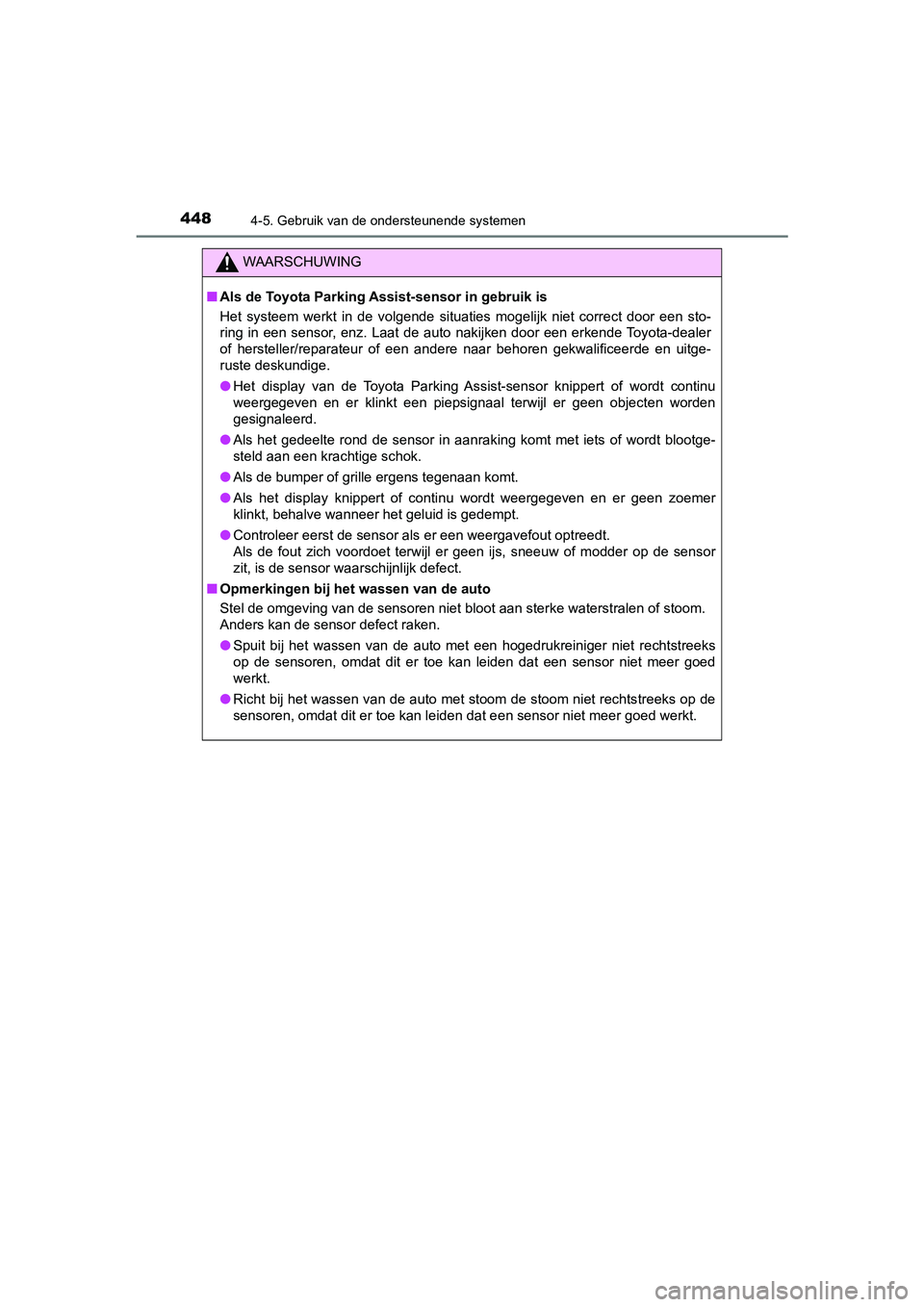

WAARSCHUWING
■Als de Toyota Parking Assi st-sensor in gebruik is
Het systeem werkt in de volgende situaties mogelijk niet correc t door een sto-
ring in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
● Het display van de Toyota Parki ng Assist-sensor knippert of wordt continu
weergegeven en er klinkt een piepsignaal terwijl er geen object en worden
gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of w ordt blootge-
steld aan een krachtige schok.
● Als de bumper of grille ergens tegenaan komt.
● Als het display knippert of continu wordt weergegeven en er gee n zoemer
klinkt, behalve wanneer het geluid is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor
zit, is de sensor waar schijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstr alen of stoom.
Anders kan de sensor defect raken.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks
op de sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed
werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechts treeks op de
sensoren, omdat dit er toe kan leiden dat e en sensor niet meer goed werkt.
C-HR_HV_OM_Europe_OM10647E.b ook Page 448 Tuesday, July 30, 2019 9:59 AM

449
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10647E

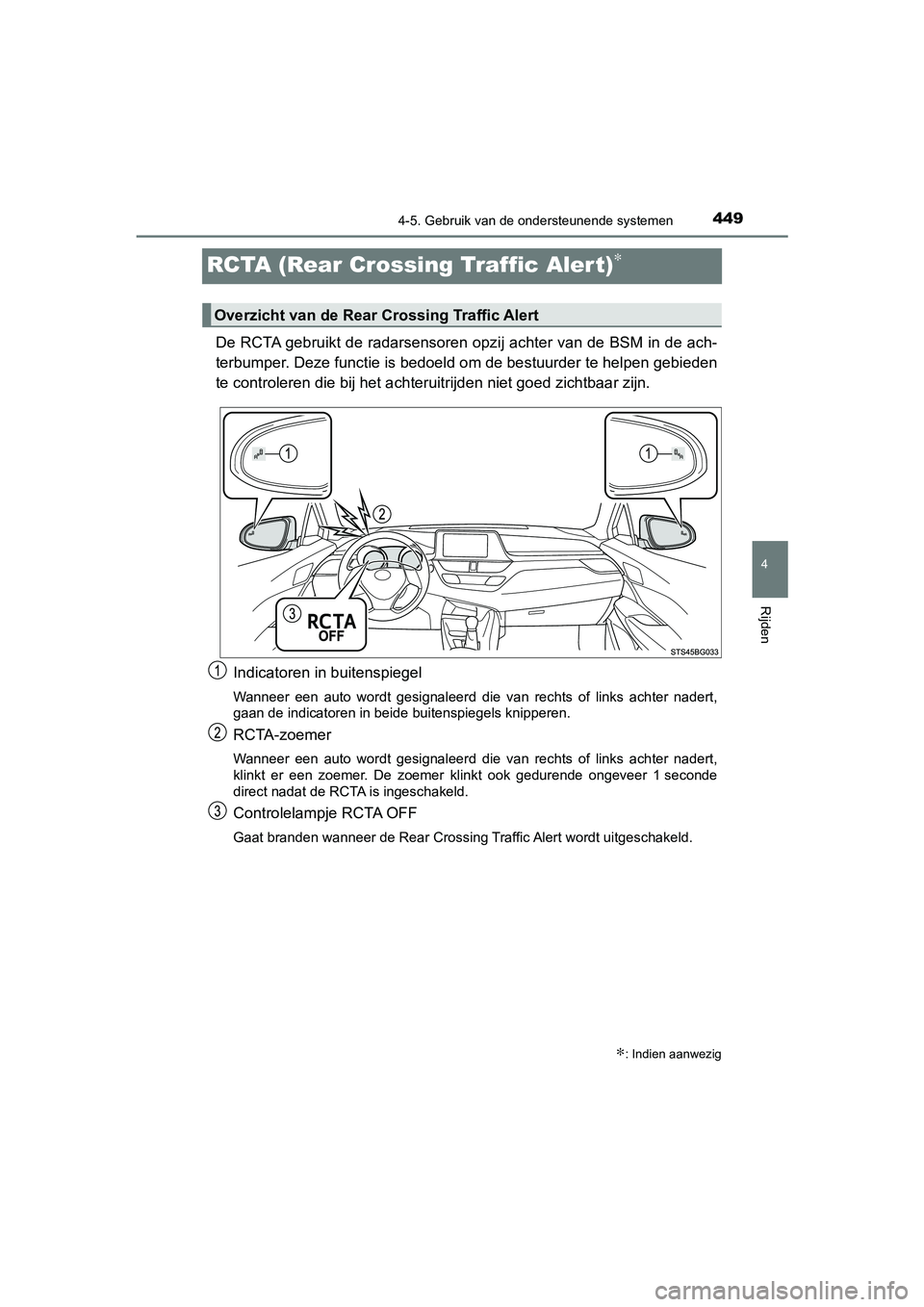

RCTA (Rear Crossing Traffic Alert)∗
De RCTA gebruikt de radarsensoren opzij achter van de BSM in de ach-
terbumper. Deze functie is bedoe ld om de bestuurder te helpen gebieden
te controleren die bij het achteruitrijden niet goed zichtbaar zijn.
Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd die van rechts of links ach ter nadert,
gaan de indicatoren in beide buitenspiegels knipperen.
RCTA-zoemer
Wanneer een auto wordt gesignaleerd die van rechts of links ach ter nadert,
klinkt er een zoemer. De zoemer klinkt ook gedurende ongeveer 1 seconde
direct nadat de RCTA is ingeschakeld.
Controlelampje RCTA OFF
Gaat branden wanneer de Rear Crossing Traffic Alert wordt uitge schakeld.
∗: Indien aanwezig
Overzicht van de Rear Crossing Traffic Alert
C-HR_HV_OM_Europe_OM10647E.book Page 449 Tuesday, July 30, 2019 9:59 AM

4504-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10647E

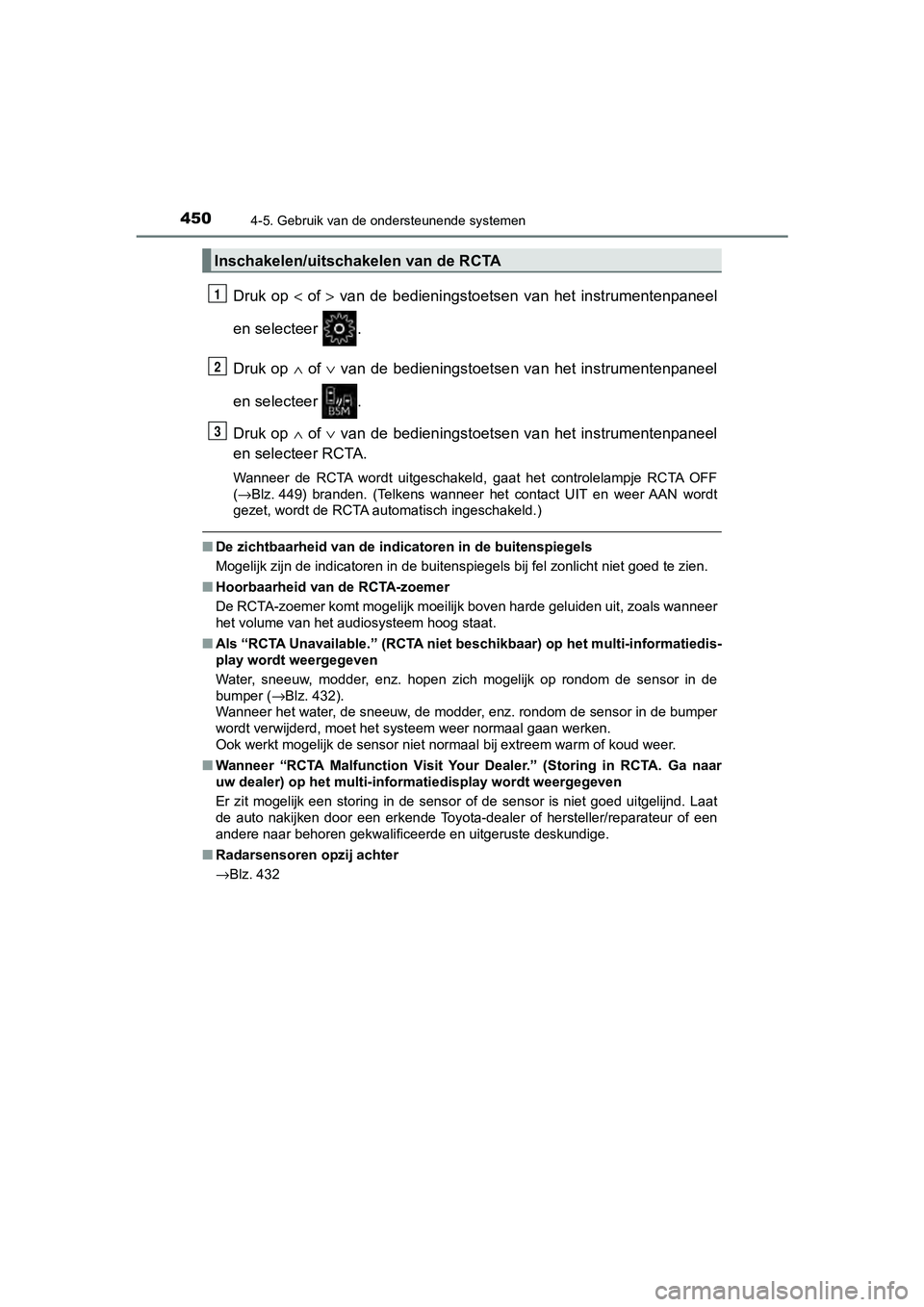

Druk op < of > van de bedieningstoetsen van het instrumentenpaneel
en selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpaneel
en selecteer .
Druk op ∧ of ∨ van de bedieningstoetsen van het instrumentenpaneel
en selecteer RCTA.
Wanneer de RCTA wordt uitgeschakeld, gaat het controlelampje RC TA O F F
(→Blz. 449) branden. (Telkens wanneer het contact UIT en weer AAN wordt
gezet, wordt de RCTA automatisch ingeschakeld.)
■ De zichtbaarheid van de indicatoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buitenspiegels bij fel zonlicht niet goed te zien.
■ Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk boven harde geluiden uit, zoals wanneer
het volume van het a udiosysteem hoog staat.
■ Als “RCTA Unavailable. ” (RCTA niet beschikbaar) op het multi-informatiedis-
play wordt weergegeven
Water, sneeuw, modder, enz. hopen zich mogelijk op rondom de se nsor in de
bumper ( →Blz. 432).
Wanneer het water, de sneeuw, de modder, enz. rondom de sensor in de bumper
wordt verwijderd, moet het systeem weer normaal gaan werken.
Ook werkt mogelijk de sensor nie t normaal bij extreem warm of koud weer.
■ Wanneer “RCTA Malfunction Visit Your Dealer.” (Storing in RCTA. Ga naar
uw dealer) op het mu lti-informatiedisplay wordt weergegeven
Er zit mogelijk een storing in de sensor of de sensor is niet g oed uitgelijnd. Laat
de auto nakijken door een erken de Toyota-dealer of hersteller/reparateur of een
andere naar behoren gek walificeerde en uitgeruste deskundige.
■ Radarsensoren opzij achter
→Blz. 432
Inschakelen/uitschakelen van de RCTA
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 450 Tuesday, July 30, 2019 9:59 AM
