7217-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
■Verklaring voor de krik
C-HR_HV_OM_Europe_OM10647E.b ook Page 721 Tuesday, July 30, 2019 9:59 AM

7227-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
WAARSCHUWING
■Gebruik van het compacte re servewiel (indien aanwezig)
● Houd er rekening mee dat het compacte reservewiel speciaal ontw orpen is
voor gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder een
andere auto.
● Monteer niet gelijktijdig meer d an één compact reservewiel onde r uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een standaard-
band.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorza ken.
■ Gebruik van het compacte re servewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeven en dat de
volgende systemen niet goed werken:
*: Indien aanwezig
■ Snelheidsbeperking bij gebruik van het compacte reservewiel (in dien aan-
wezig)
Rijd niet harder dan 80 km/h als er een compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hog e snelheden.
Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot ee n ongeval en
ernstig letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer g oed zijn opge-
borgen en bevestigd. Dit om te voorkomen dat een van deze voorw erpen bij een
aanrijding of bij hard re mmen letsel veroorzaakt.
• ABS en Brake Assist
• VSC
•TRC
• EPS
• Automatic High Beam-systeem
*
• PCS (Pre-Crash Safety-systeem)*
• LDA (Lane Departure Alert met
stuurregeling)
*
• Dynamic Radar Cruise Control metvolledig snelheidsbereik
*
• Cruise control*
• BSM (Blind Spot Monitor)*
• Toyota Parking Assist-sensor*
• S-IPA (Simple Intelligent ParkingAssist-systeem)
*
• Rear View Monitor-systeem*
• Navigatiesysteem*
C-HR_HV_OM_Europe_OM10647E.b ook Page 722 Tuesday, July 30, 2019 9:59 AM

7237-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het c ompacte
reservewiel onder de auto gemonteerd is. (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden. Wees voorzicht ig bij het
rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel (indien aanwe-
zig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedra g in negatieve
zin beïnvloeden.
■ Bij het vervangen van banden
Neem voor het verwijderen en plaatsen van wielen, banden of ban denspan-
ningssensoren en -zenders contact op met een erkende Toyota-dea ler of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste
deskundige, omdat de bandenspanni ngssensoren en -zenders beschadigd kun-
nen raken als er niet voorzichtig mee wordt omgegaan.
■ Voorkomen van schade aan de banden spanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werken de banden-
spanningssensor en -zender mogelijk niet goed. Neem wanneer ban denrepara-
tievloeistof is gebruikt zo snel mogelijk contact op met een er kende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en
uitgeruste deskundige.
Vervang bij het vervangen van de band de bandenspanningssensor en -zender.
(→Blz. 608)
C-HR_HV_OM_Europe_OM10647E.b ook Page 723 Tuesday, July 30, 2019 9:59 AM

7247-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

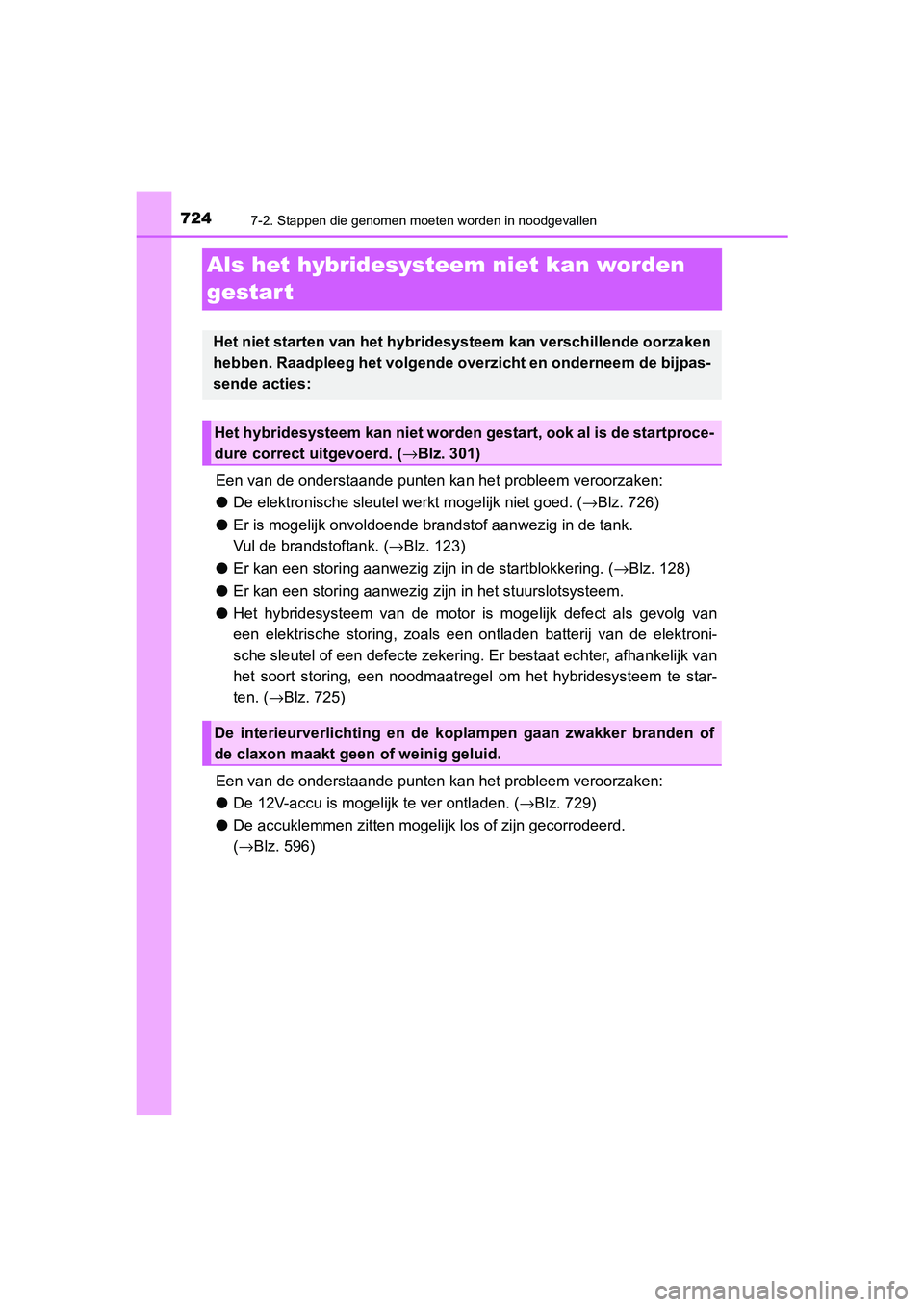

Als het hybridesysteem niet kan worden
gestar t
Een van de onderstaande punten kan het probleem veroorzaken:
● De elektronische sleutel wer kt mogelijk niet goed. (→Blz. 726)
● Er is mogelijk onvol doende brandstof aanwezig in de tank.
Vul de brandstoftank. ( →Blz. 123)
● Er kan een storing aanwezig zi jn in de startblokkering. (→Blz. 128)
● Er kan een storing aanwezig zi jn in het stuurslotsysteem.
● Het hybridesysteem van de motor is mogelijk defect als gevolg van
een elektrische storing, zoals een ontladen batterij van de ele ktroni-
sche sleutel of een defecte zekering. Er bestaat echter, afhank elijk van
het soort storing, een noodmaatregel om het hybridesysteem te s tar-
ten. ( →Blz. 725)
Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is mogelijk te ver ontladen. (→Blz. 729)
● De accuklemmen zitten mogelijk los of zijn gecorrodeerd.
( → Blz. 596)
Het niet starten van het hybridesysteem kan verschillende oorza ken
hebben. Raadpleeg het volgende overzicht en onderneem de bijpas -
sende acties:
Het hybridesysteem kan niet worden gestart, ook al is de startp roce-
dure correct uitgevoerd. ( →Blz. 301)
De interieurverlichting en de koplampen gaan zwakker branden of
de claxon maakt geen of weinig geluid.
C-HR_HV_OM_Europe_OM10647E.b ook Page 724 Tuesday, July 30, 2019 9:59 AM

7257-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
Een van de onderstaande punten kan het probleem veroorzaken:
●De 12V-accu is mogelijk te ver ontladen. (→Blz. 729)
● Een of beide klemmen van de 1 2V-accu kunnen loszitten.
( → Blz. 596)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi ceerde en uitgeruste deskundige als het
probleem niet verholpen kan worden of als de reparatieprocedure niet bekend
is.
Wanneer het hybridesysteem niet start maar de startknop normaal werkt,
kan het systeem aan de hand van de volgende stappen voorlopig w orden
gestart.
Gebruik deze startprocedur e alleen in noodgevallen.
Activeer de parkeerrem.
Zet de selectiehendel in stand P.
Zet het contact in stand ACC.
Houd de startknop g edurende 15 seconden ingedrukt terwijl het r em-
pedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan word en
gestart, kan er een storing in het systeem aanwezig zijn. Laat de auto
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificee rde en uitgeruste deskundige.

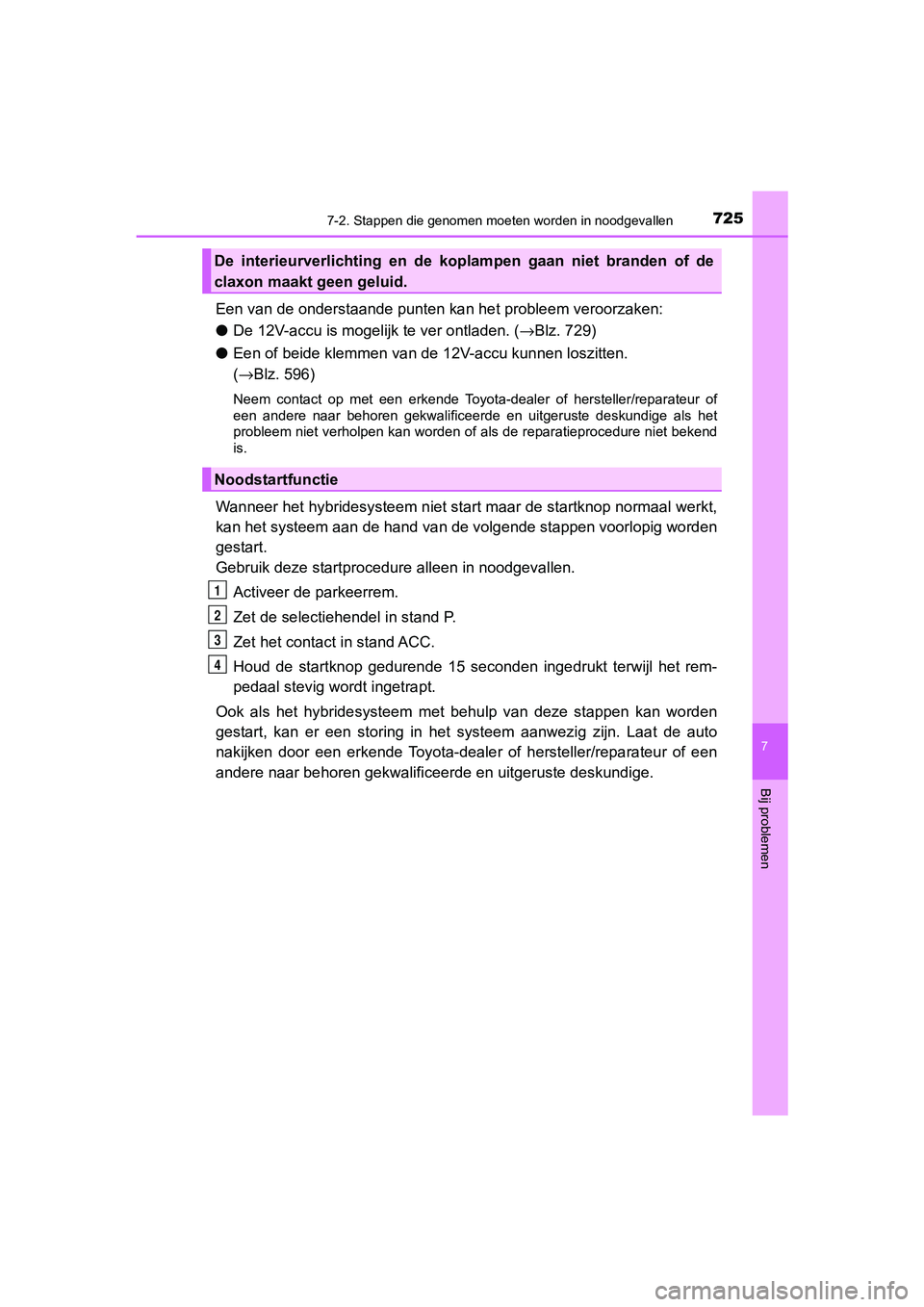

De interieurverlichting en de koplampen gaan niet branden of de
claxon maakt geen geluid.
Noodstartfunctie
1
2
3
4
C-HR_HV_OM_Europe_OM10647E.b ook Page 725 Tuesday, July 30, 2019 9:59 AM

7267-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

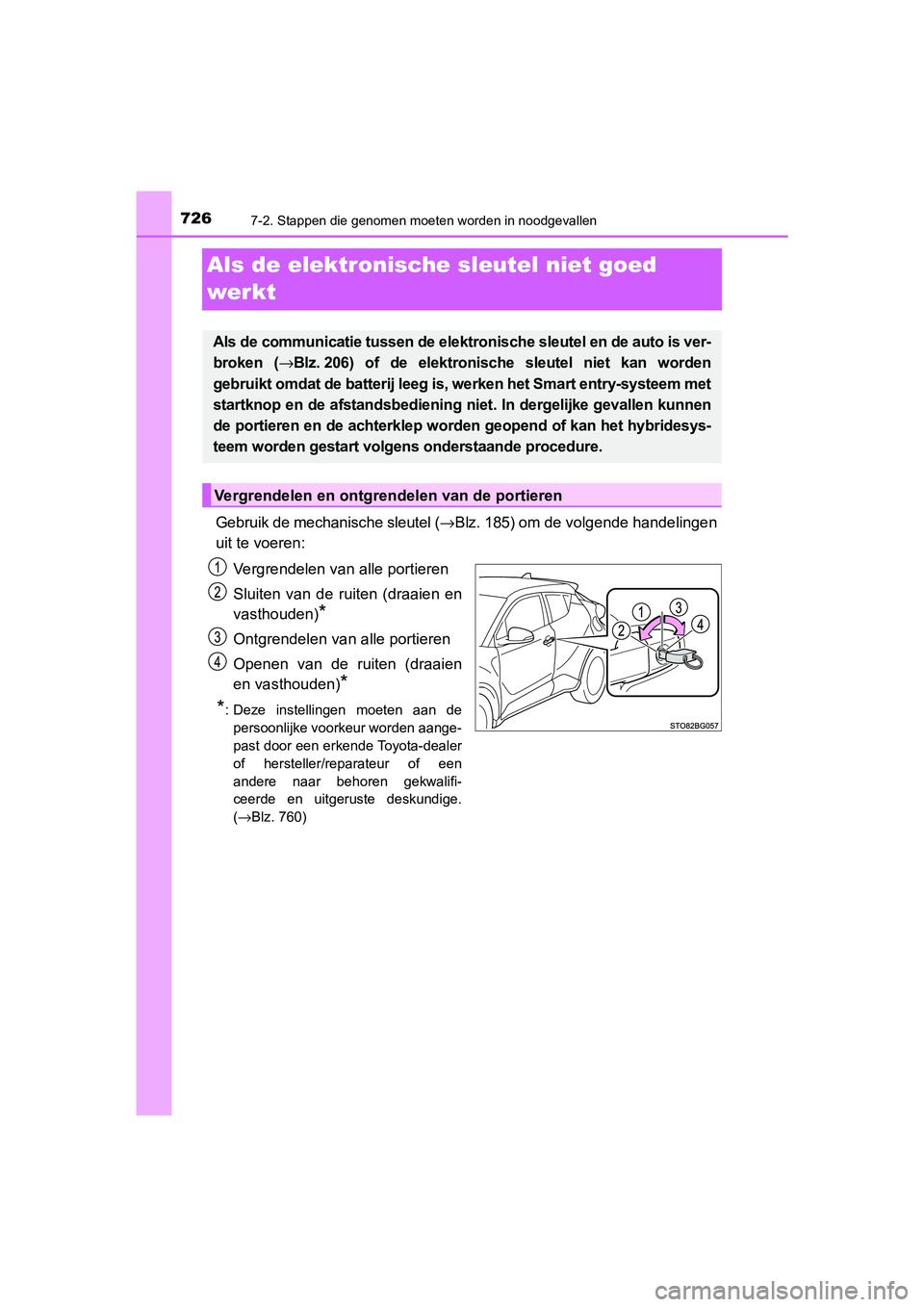

Als de elektronische sleutel niet goed
werkt
Gebruik de mechanische sleutel (→ Blz. 185) om de volgende handelingen
uit te voeren:
Vergrendelen van alle portieren
Sluiten van de ruiten (draaien en
vasthouden)
*
Ontgrendelen van alle portieren
Openen van de ruiten (draaien
en vasthouden)
*
*
: Deze instellingen moeten aan de
persoonlijke voorkeur worden aange-
past door een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
(→ Blz. 760)
Als de communicatie tussen de elektronische sleutel en de auto is ver-
broken ( →Blz. 206) of de elektronische sleutel niet kan worden
gebruikt omdat de batterij leeg is, werken het Smart entry-syst eem met
startknop en de afstandsbediening niet. In dergelijke gevallen kunnen
de portieren en de achterklep worden geopend of kan het hybride sys-
teem worden gestart volgens onderstaande procedure.
Vergrendelen en ontgrendelen van de portieren
C-HR_HV_OM_Europe_OM10647E.b ook Page 726 Tuesday, July 30, 2019 9:59 AM

7277-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
Zorg ervoor dat de selectiehendel in stand P staat en trap het rempe-
daal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-logo
tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via de
persoonlijke voorkeursinstellingen,
wordt het contact in stand ACC
gezet.
Trap het rempedaal stevig in en controleer of en meldingen op
het multi-informatiedisplay worden weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
het hybridesysteem nog steeds niet kan worden bediend.

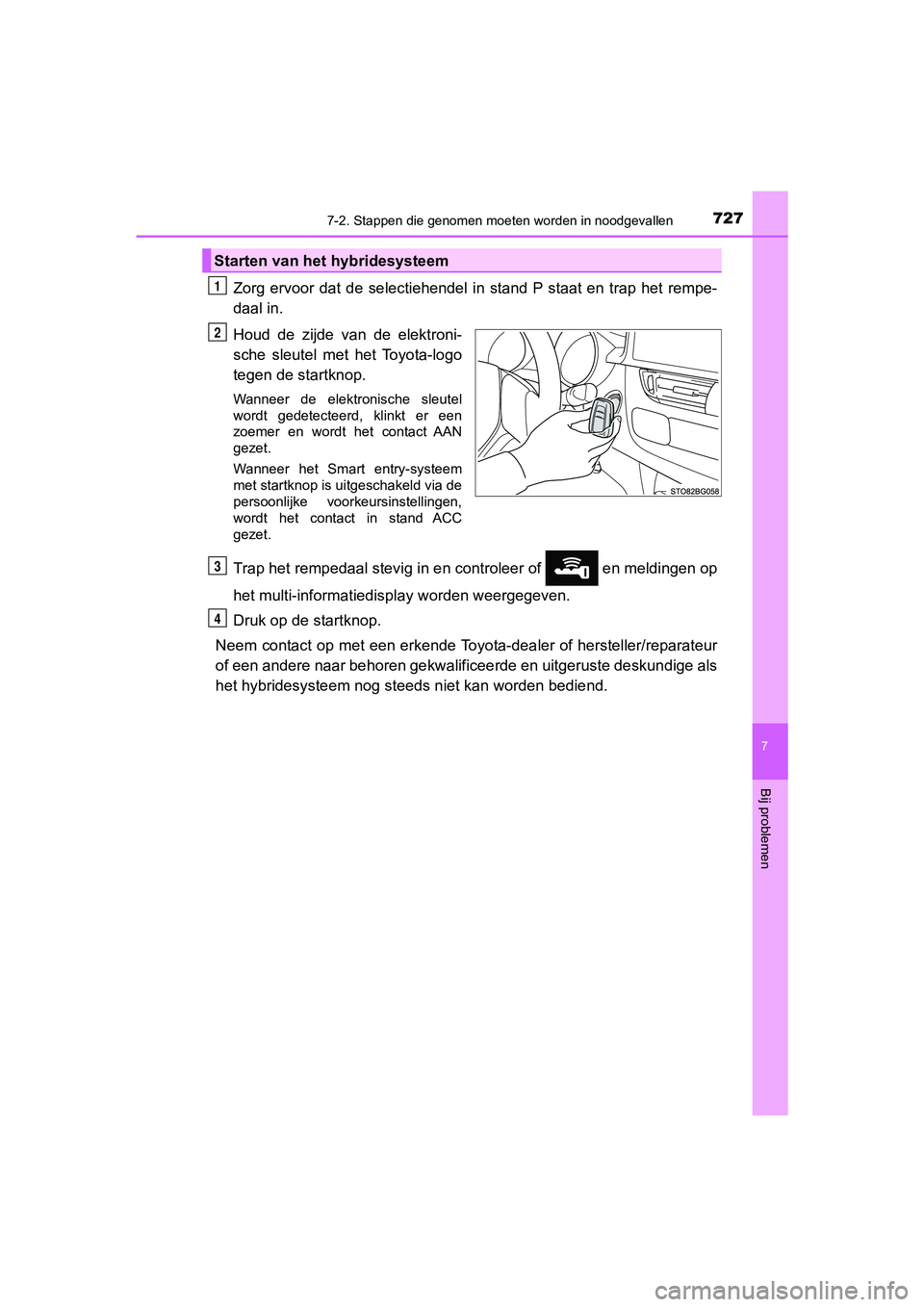

Starten van het hybridesysteem
1
2
3
4
C-HR_HV_OM_Europe_OM10647E.b ook Page 727 Tuesday, July 30, 2019 9:59 AM

7287-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

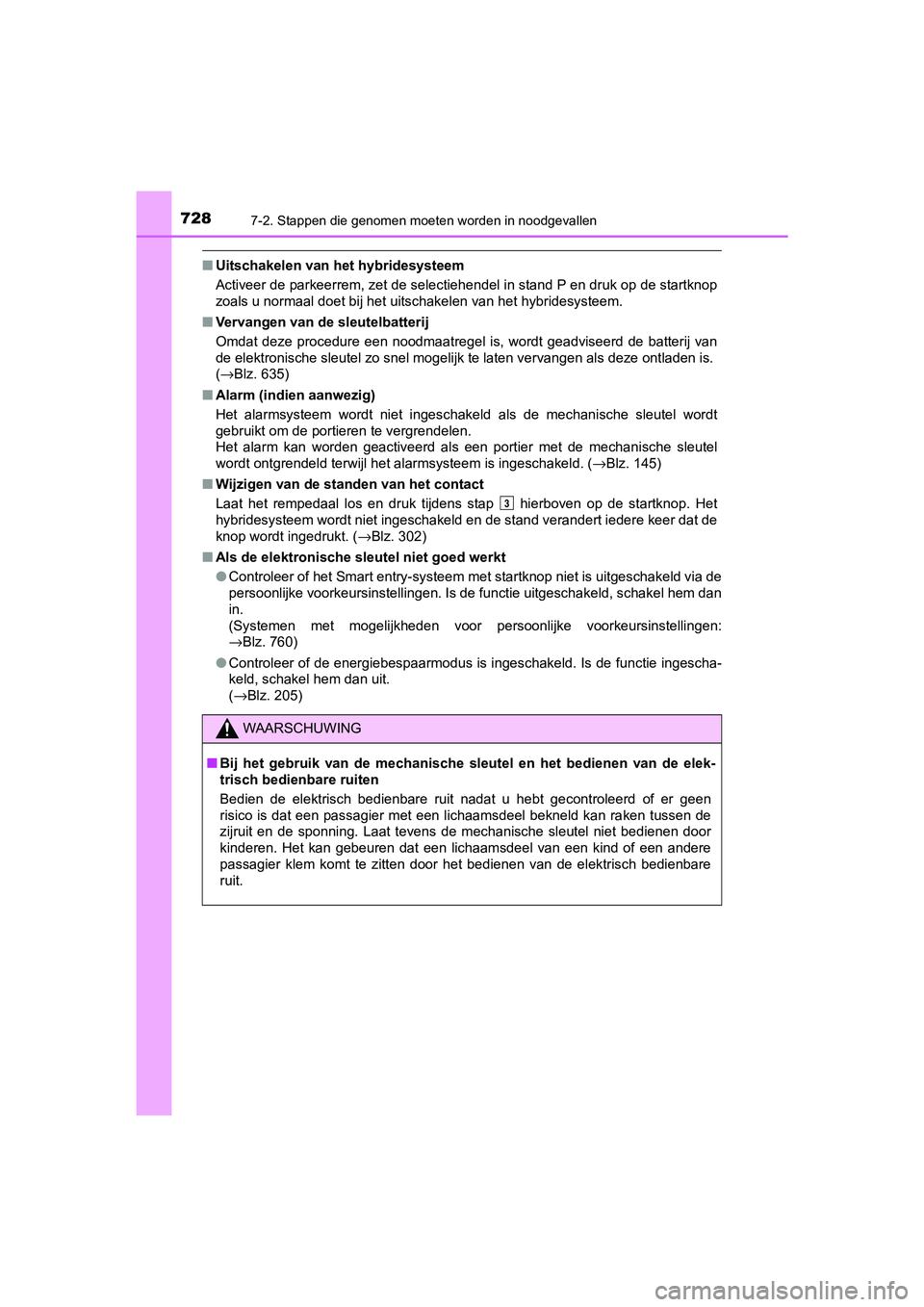

■Uitschakelen van het hybridesysteem
Activeer de parkeerrem, zet de selectiehendel in stand P en dru k op de startknop
zoals u normaal doet bij het uitschakel en van het hybridesystee m.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij van
de elektronische sleutel zo snel mogelijk te laten vervangen al s deze ontladen is.
(→Blz. 635)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet inge schakeld als de mechanische sleutel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechani sche sleutel
wordt ontgrendeld terwijl het a larmsysteem is ingeschakeld. ( →Blz. 145)
■ Wijzigen van de standen van het contact
Laat het rempedaal los en druk t ijdens stap hierboven op de st artknop. Het
hybridesysteem wordt niet ingesc hakeld en de stand verandert iedere keer dat de
knop wordt ingedrukt. ( →Blz. 302)
■ Als de elektroni sche sleutel niet goed werkt
● Controleer of het Smart entry-systeem met startknop niet is uit geschakeld via de
persoonlijke voorkeursinstellingen. Is de functie uitgeschakeld , schakel hem dan
in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 760)
● Controleer of de energiebespaarmodus is ingeschakeld. Is de fun ctie ingescha-
keld, schakel hem dan uit.
(→Blz. 205)
WAARSCHUWING
■ Bij het gebruik van de mechanische sleutel en het bedienen van de elek-
trisch bedienbare ruiten
Bedien de elektrisch bedienbare ruit nadat u hebt gecontroleerd of er geen
risico is dat een passagier met een lichaamsdeel bekneld kan ra ken tussen de
zijruit en de sponning. Laat tevens de mechanische sleutel niet bedienen door
kinderen. Het kan gebeuren dat een lichaamsdeel van een kind of een andere
passagier klem komt te zitten door het bedienen van de elektris ch bedienbare
ruit.
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 728 Tuesday, July 30, 2019 9:59 AM

7297-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

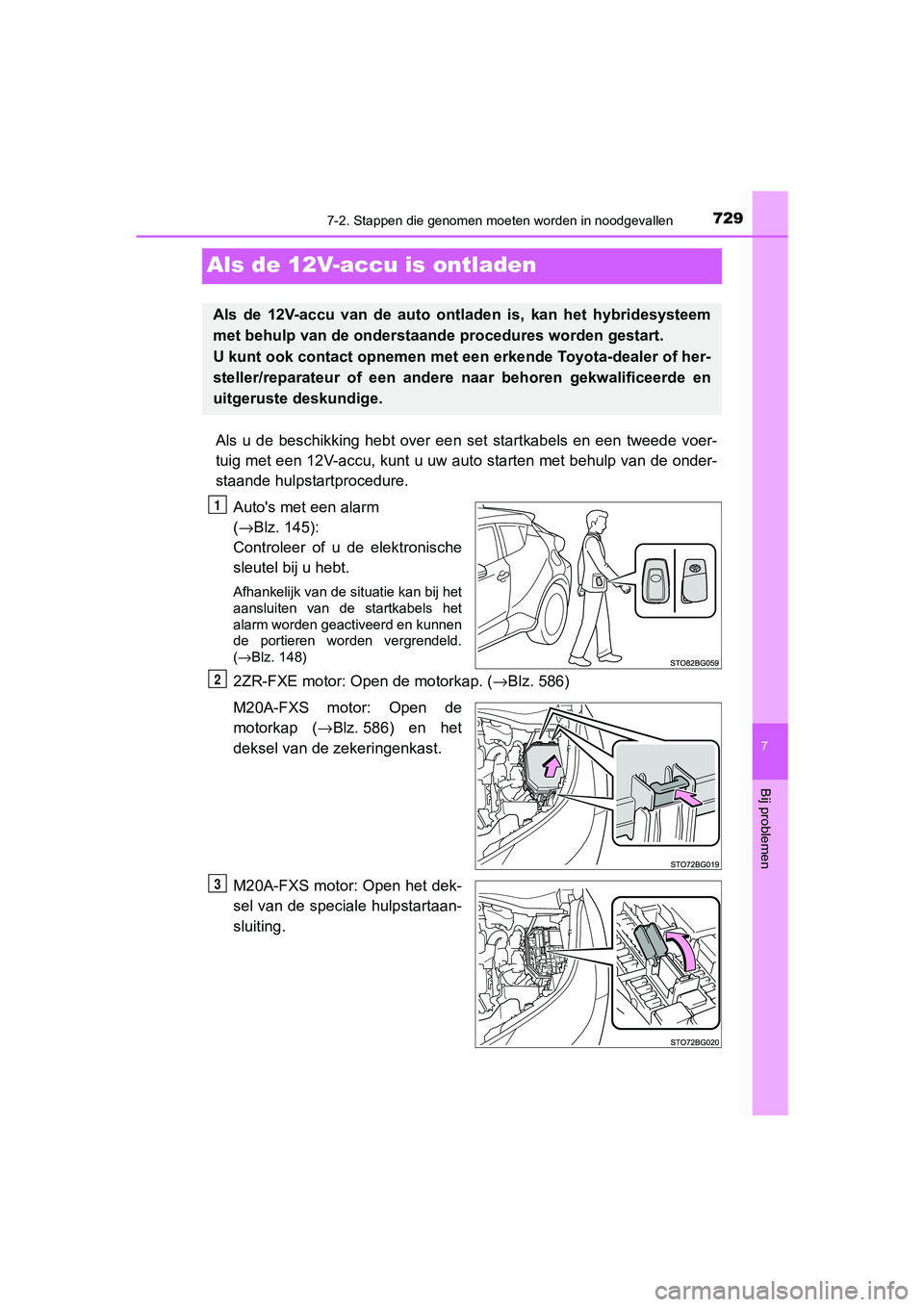

Als de 12V-accu is ontladen
Als u de beschikking hebt over een set startkabels en een tweede voer-
tuig met een 12V-accu, kunt u uw auto starten met behulp van de onder-
staande hulpstartprocedure.
Auto's met e en alarm
( → Blz. 145):
Controleer of u de elektronische
sleutel bij u hebt.
Afhankelijk van de s ituatie kan bij het
aansluiten van de startkabels het
alarm worden geactiveerd en kunnen
de portieren worden vergrendeld.
(→Blz. 148)
2ZR-FXE motor: Ope n de motorkap. (→Blz. 586)
M20A-FXS motor: Open de
motorkap ( →Blz. 586) en het
deksel van de zekeringenkast.
M20A-FXS motor: Open het dek-
sel van de speciale hulpstartaan-
sluiting.
Als de 12V-accu van de auto ontladen is, kan het hybridesysteem
met behulp van de onderstaande procedures worden gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of her -
steller/reparateur of een andere naar behoren gekwalificeerde e n
uitgeruste deskundige.
1
2
3
C-HR_HV_OM_Europe_OM10647E.b ook Page 729 Tuesday, July 30, 2019 9:59 AM

7307-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

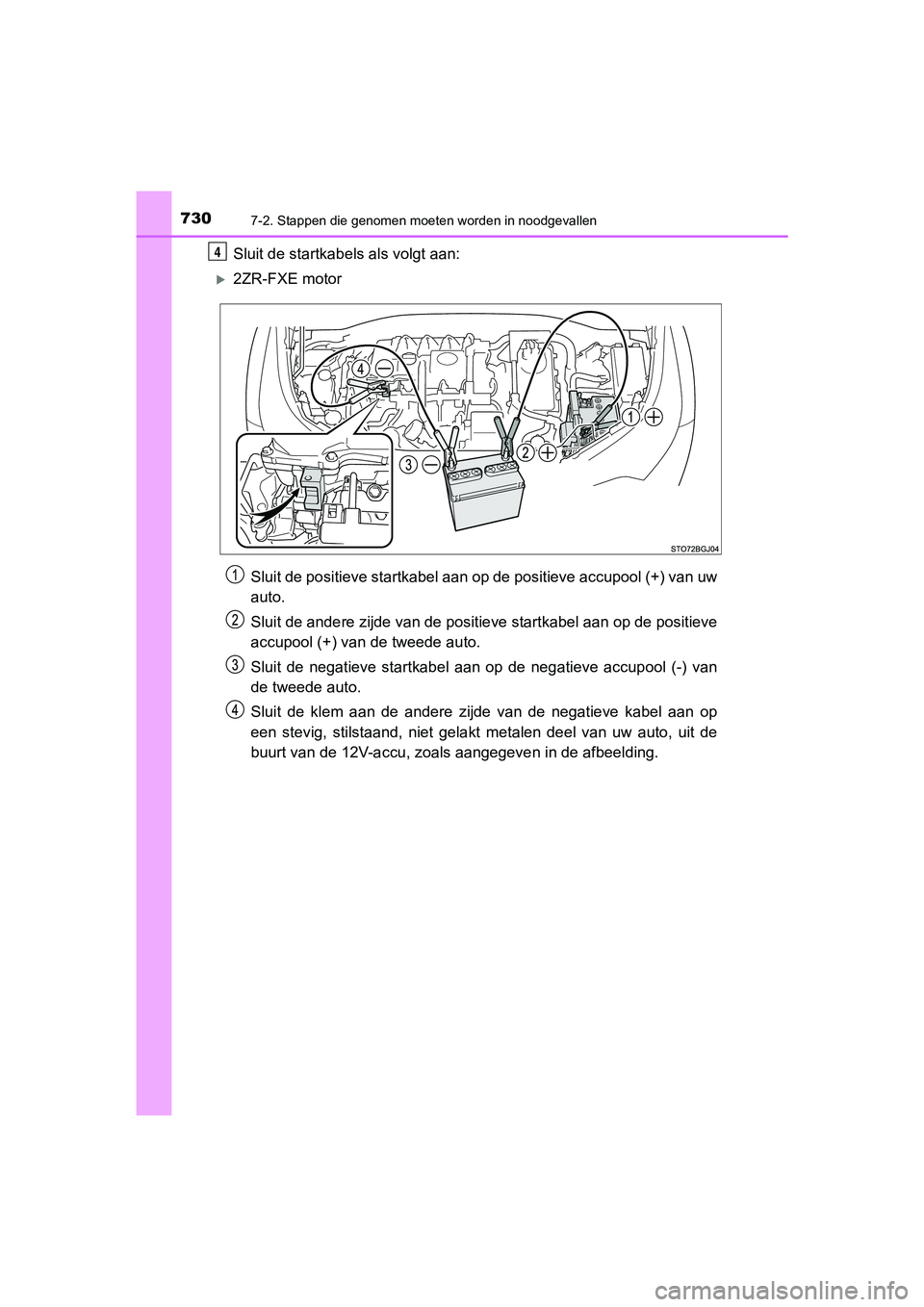

Sluit de startkabels als volgt aan:
2ZR-FXE motorSluit de positieve startkabel aan op de positieve accupool (+) van uw
auto.
Sluit de andere zijde van de positieve startkabel aan op de pos itieve
accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-) van
de tweede auto.
Sluit de klem aan de andere zijde van de negatieve kabel aan op
een stevig, stilstaand, niet gelakt metalen deel van uw auto, u it de
buurt van de 12V-accu, zoals aangegeven in de afbeelding.
4
C-HR_HV_OM_Europe_OM10647E.b ook Page 730 Tuesday, July 30, 2019 9:59 AM
