7417-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

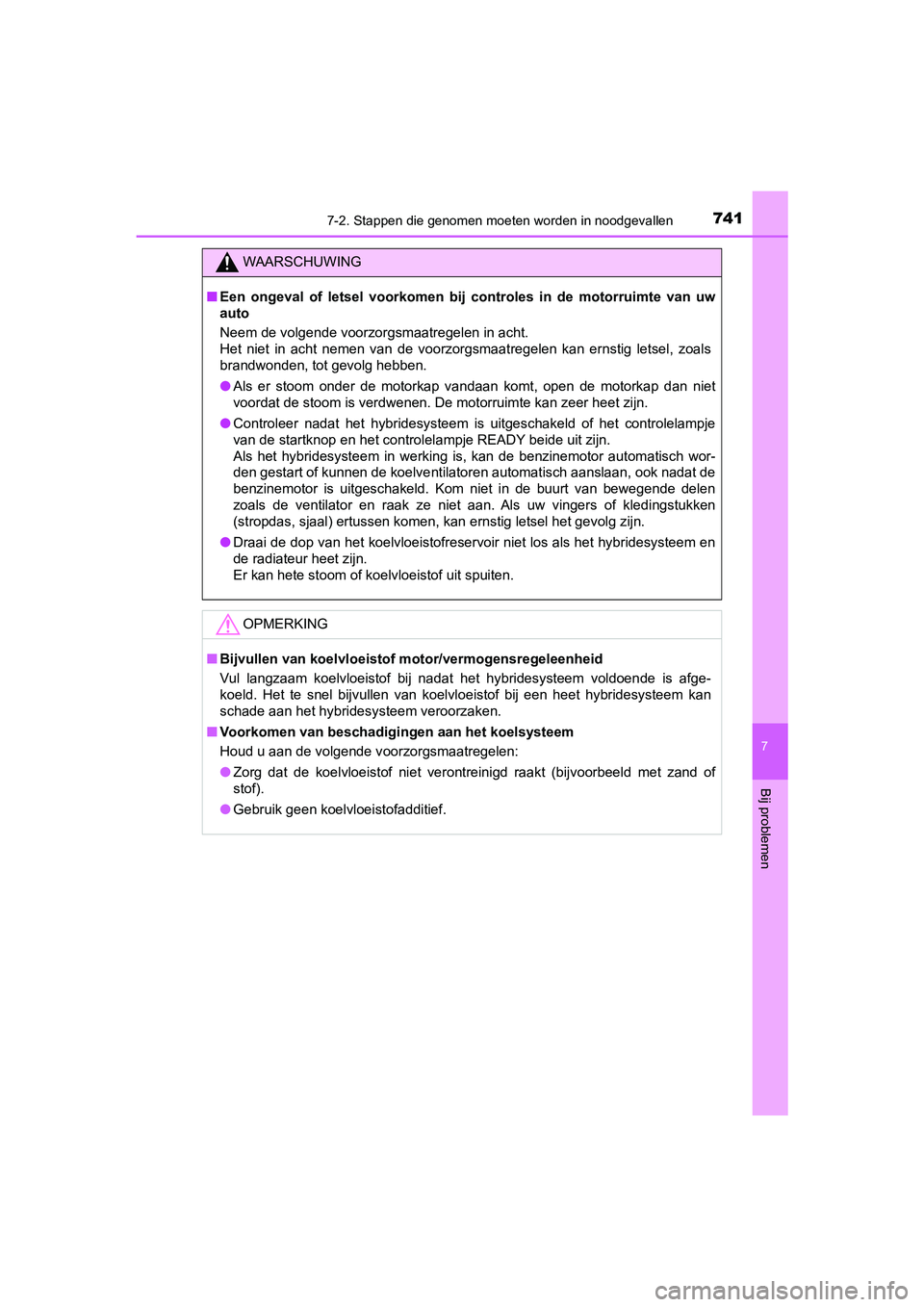

WAARSCHUWING
■Een ongeval of letsel voorkomen bij controles in de motorruimte van uw
auto
Neem de volgende voorzor gsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel, zoals
brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap d an niet
voordat de stoom is ver dwenen. De motorruimte kan zeer heet zijn.
● Controleer nadat het hybridesyst eem is uitgeschakeld of het controlelampje
van de startknop en het controlelampje READY beide uit zijn.
Als het hybridesysteem in werking is, kan de benzinemotor autom atisch wor-
den gestart of kunnen de koelve ntilatoren automatisch aanslaan, ook nadat de
benzinemotor is uitgeschakeld. Kom niet in de buurt van bewegen de delen
zoals de ventilator en raak ze niet aan. Als uw vingers of kled ingstukken
(stropdas, sjaal) ertussen komen, kan ernstig letsel het gevolg zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hy bridesysteem en
de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
OPMERKING
■ Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoen de is afge-
koeld. Het te snel bijvullen v an koelvloeistof bij een heet hyb ridesysteem kan
schade aan het hybrides ysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende v oorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeel d met zand of
stof).
● Gebruik geen koelvloeistofadditief.
C-HR_HV_OM_Europe_OM10647E.b ook Page 741 Tuesday, July 30, 2019 9:59 AM

7427-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

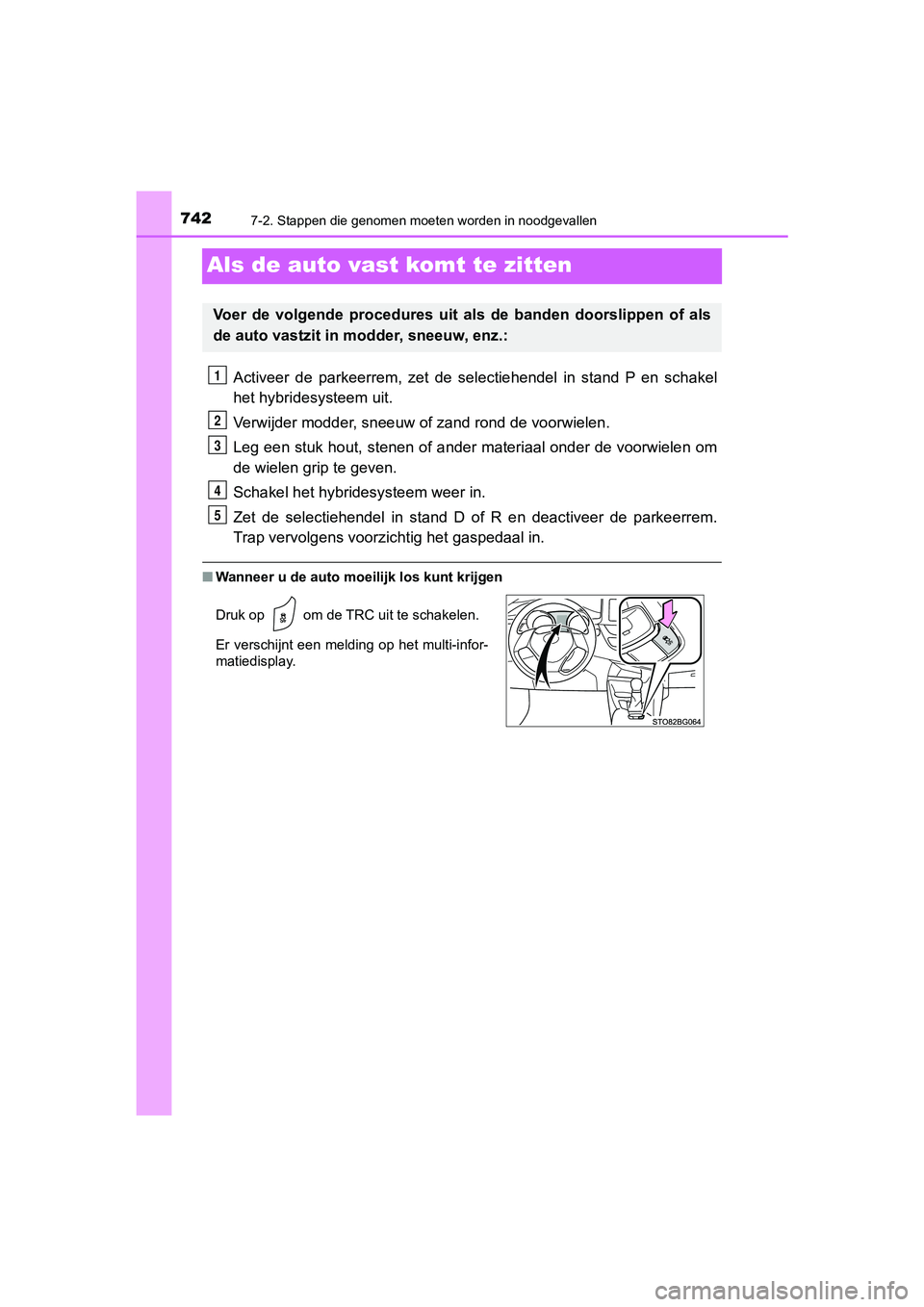

Als de auto vast komt te zitten
Activeer de parkeerrem, zet de selectiehendel in stand P en sch akel
het hybridesysteem uit.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen om
de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D of R en deactiveer de parkeerr em.
Trap vervolgens voorzichtig het gaspedaal in.
■ Wanneer u de auto moe ilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of al s
de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.
Er verschijnt een melding op het multi-infor-
matiedisplay.
1
2
3
4
5
C-HR_HV_OM_Europe_OM10647E.b ook Page 742 Tuesday, July 30, 2019 9:59 AM

7437-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

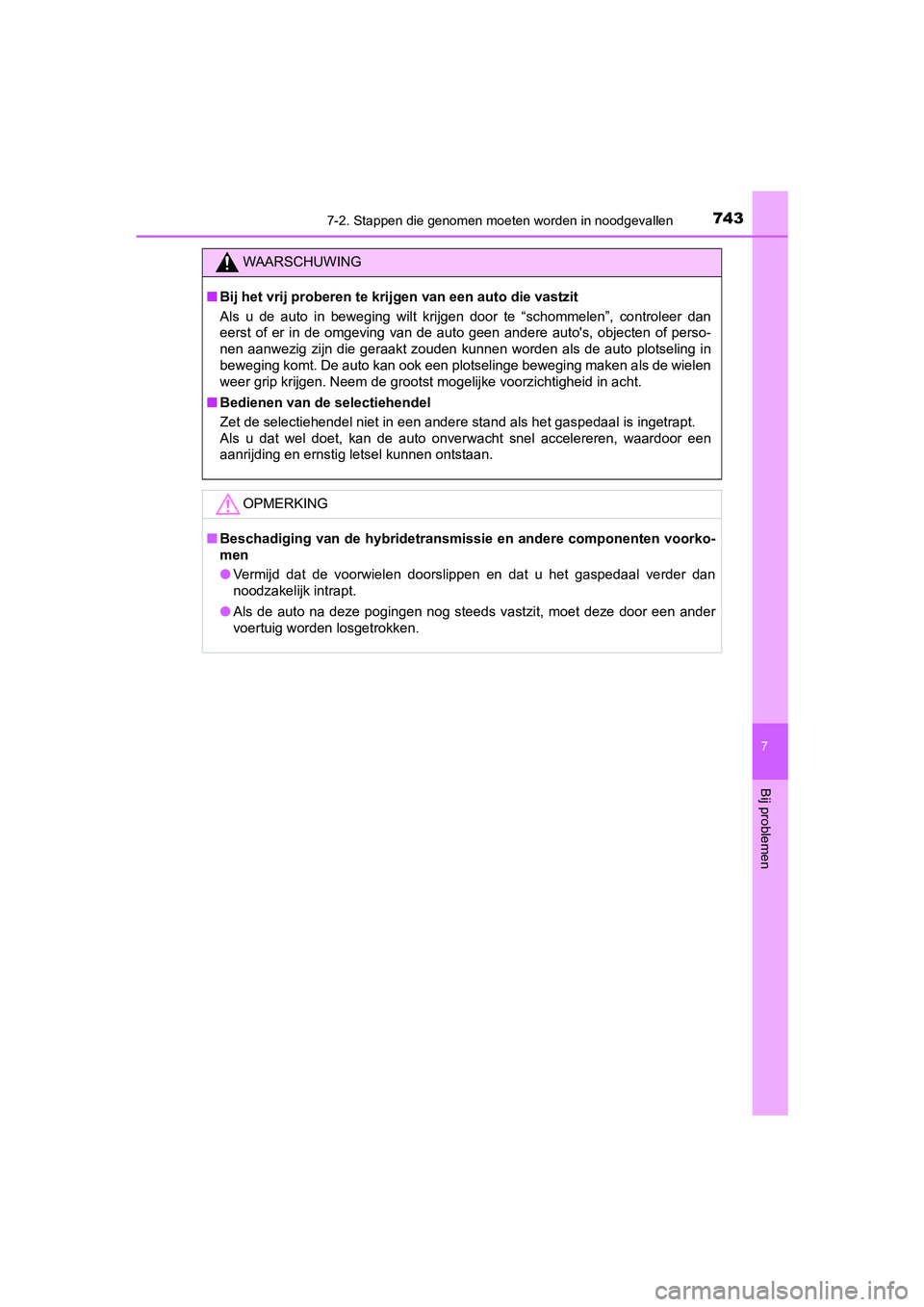

WAARSCHUWING
■Bij het vrij proberen te krij gen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of perso-
nen aanwezig zijn die geraakt zouden kunnen worden als de auto plotseling in
beweging komt. De auto kan ook een plotselinge beweging maken a ls de wielen
weer grip krijgen. Neem de grootst mogelijke voorzichtigheid in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaa l is ingetrapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, wa ardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■Beschadiging van de hybridetransmissie en andere componenten vo orko-
men
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een ander
voertuig worden losgetrokken.
C-HR_HV_OM_Europe_OM10647E.b ook Page 743 Tuesday, July 30, 2019 9:59 AM

7447-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
C-HR_HV_OM_Europe_OM10647E.book Page 744 Tuesday, July 30, 2019 9:59 AM

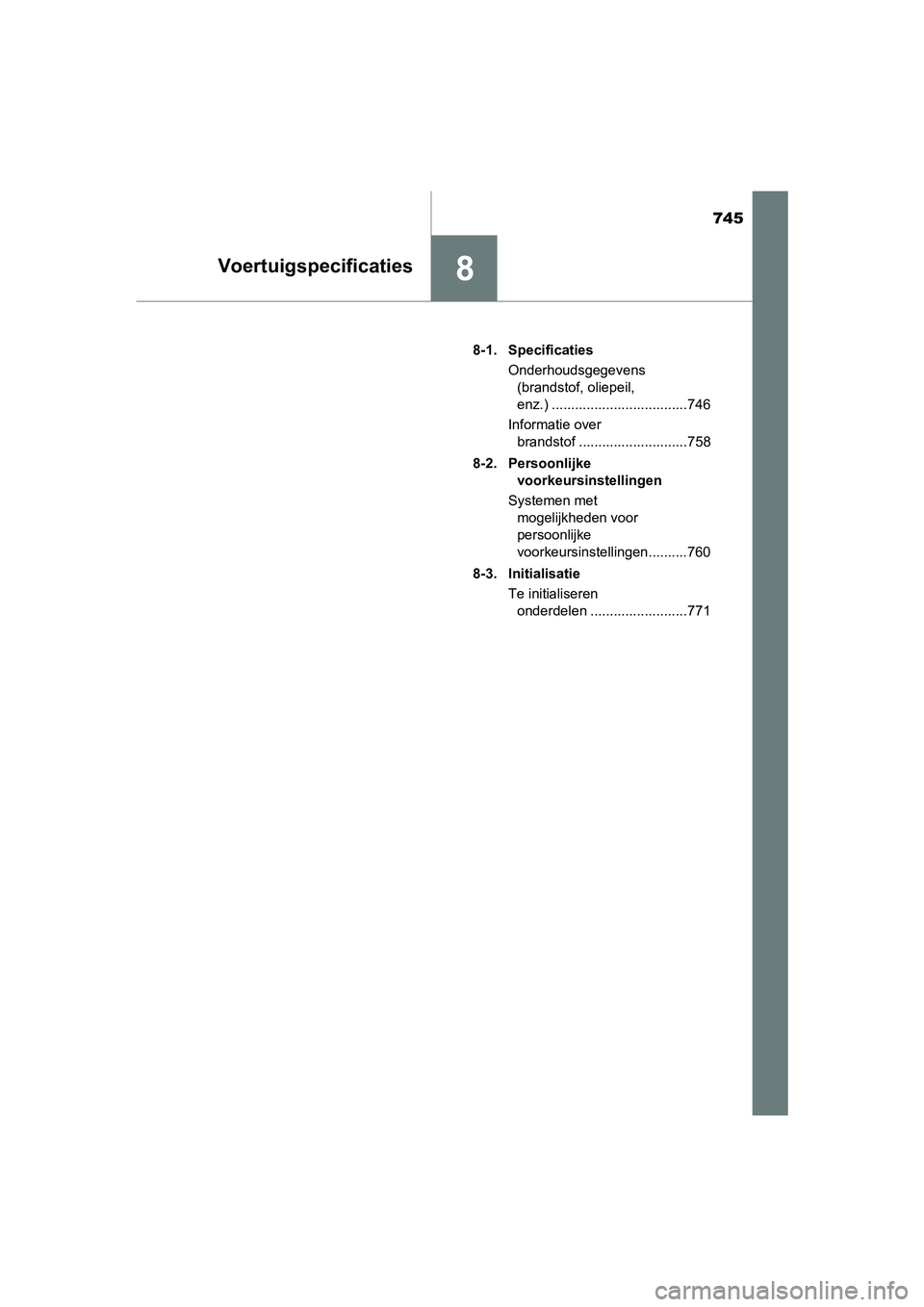

745
8Voertuigspecificaties
C-HR_HV_OM_Europe_OM10647E8-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.) ...................................746
Informatie over brandstof ............................758
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen..........760
8-3. Initialisatie Te initialiseren onderdelen .......... ...............771
C-HR_HV_OM_Europe_OM10647E.b ook Page 745 Tuesday, July 30, 2019 9:59 AM

7468-1. Specificaties
C-HR_HV_OM_Europe_OM10647E

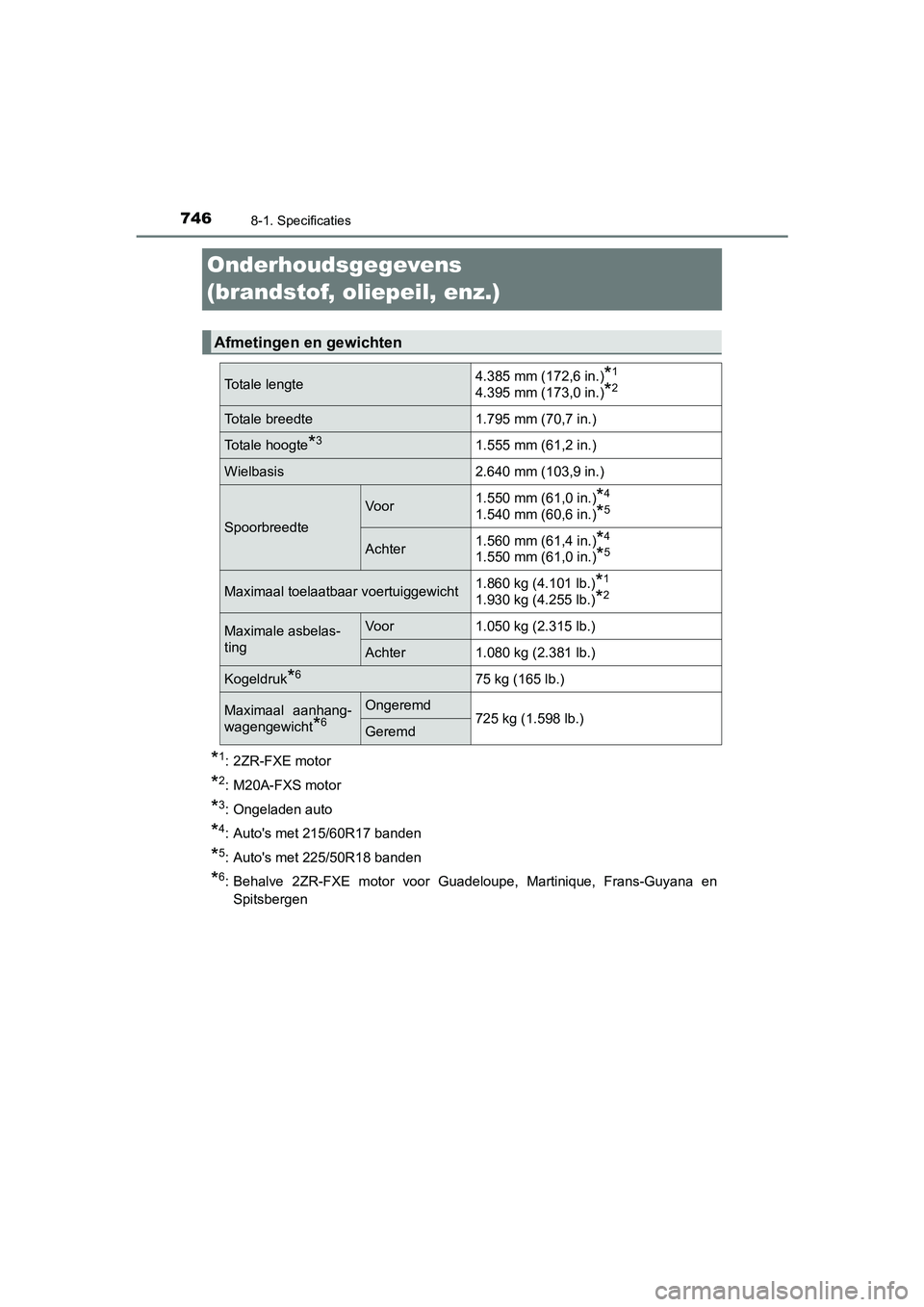

Onderhoudsgegevens
(brandstof, oliepeil, enz.)
*1: 2ZR-FXE motor
*2: M20A-FXS motor
*3: Ongeladen auto
*4: Auto's met 215/60R17 banden
*5: Auto's met 225/50R18 banden
*6: Behalve 2ZR-FXE motor voor Guadeloupe, Martinique, Frans-Guyana en
Spitsbergen
Afmetingen en gewichten
Totale lengte4.385 mm (172,6 in.)*1
4.395 mm (173,0 in.)*2
Totale breedte1.795 mm (70,7 in.)
Totale hoogte*31.555 mm (61,2 in.)
Wielbasis2.640 mm (103,9 in.)
Spoorbreedte
Vo o r1.550 mm (61,0 in.)*4
1.540 mm (60,6 in.)*5
Achter1.560 mm (61,4 in.)*4
1.550 mm (61,0 in.)*5
Maximaal toelaatbaar voertuiggewicht1.860 kg (4.101 lb.)*1
1.930 kg (4.255 lb.)*2
Maximale asbelas-
tingVo o r1.050 kg (2.315 lb.)
Achter1.080 kg (2.381 lb.)
Kogeldruk*675 kg (165 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd725 kg (1.598 lb.)Geremd
C-HR_HV_OM_Europe_OM10647E.b ook Page 746 Tuesday, July 30, 2019 9:59 AM

7478-1. Specificaties
C-HR_HV_OM_Europe_OM10647E
8
Voertuigspecificaties

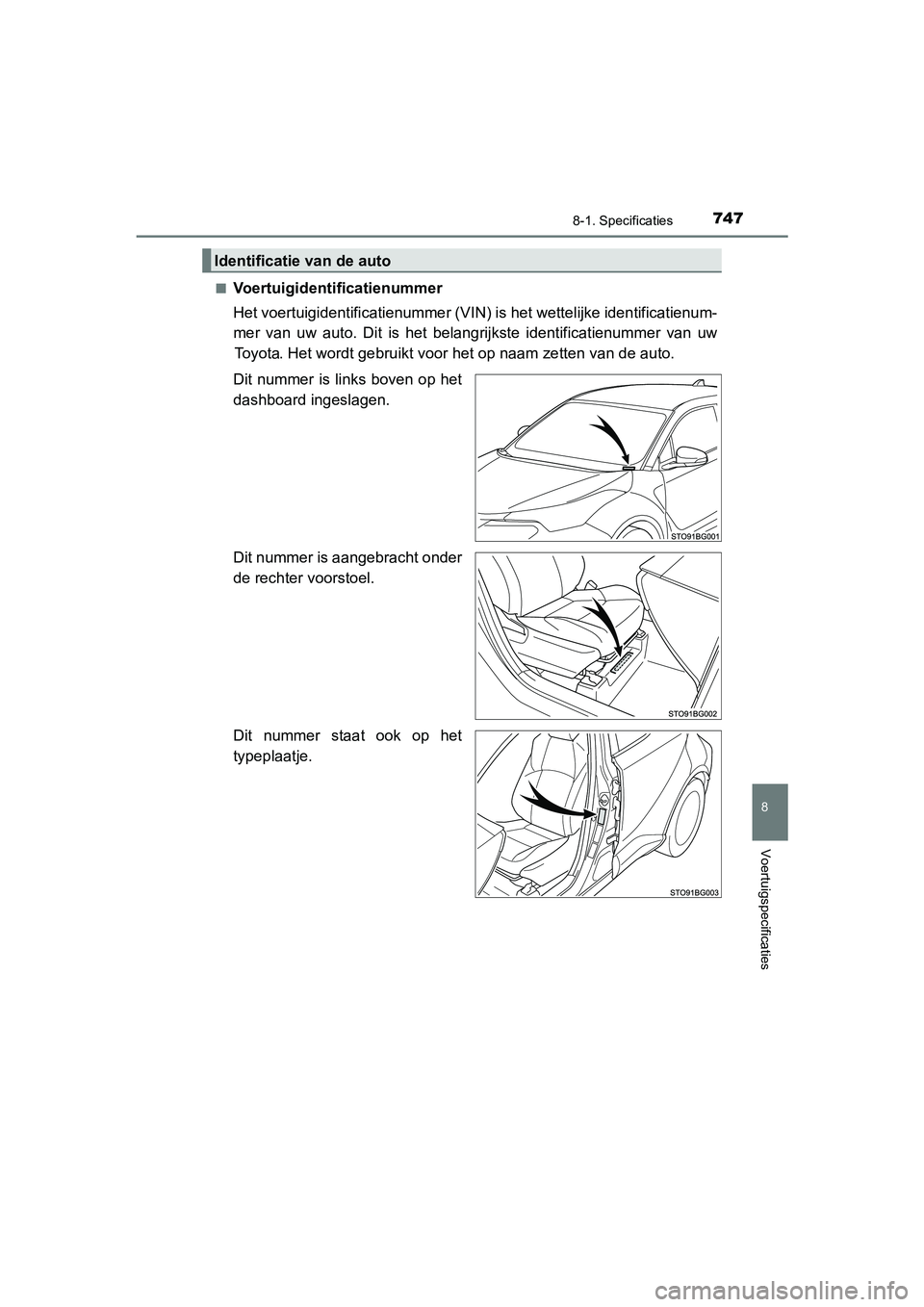

■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatienum-
mer van uw auto. Dit is het belangrijkste identificatienummer v an uw
Toyota. Het wordt gebruikt voor het op naam zetten van de auto.
Dit nummer is links boven op het
dashboard ingeslagen.
Dit nummer is aangebracht onder
de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje.
Identificatie van de auto
C-HR_HV_OM_Europe_OM10647E.b ook Page 747 Tuesday, July 30, 2019 9:59 AM

7488-1. Specificaties
C-HR_HV_OM_Europe_OM10647E■

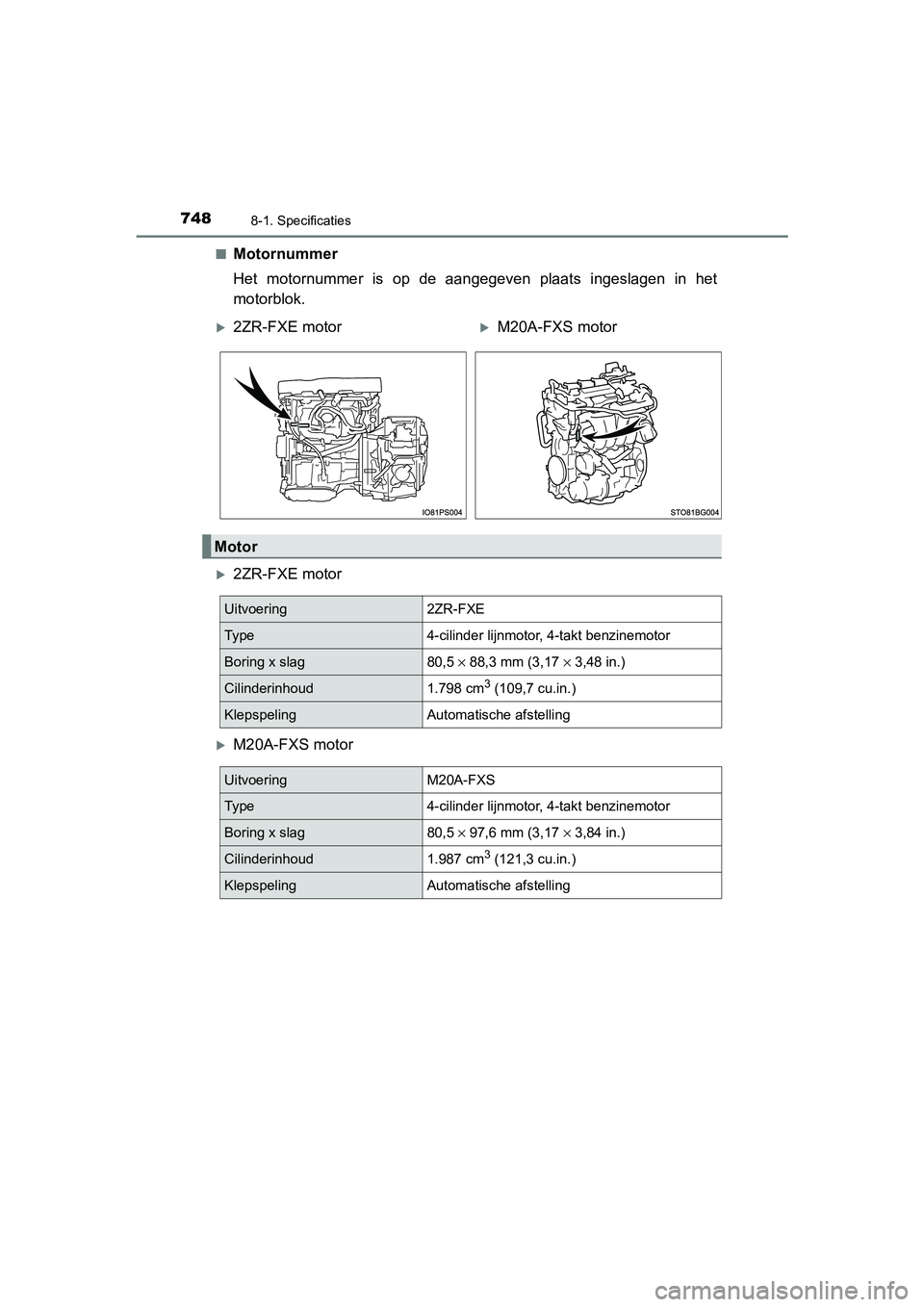

Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
2ZR-FXE motor
M20A-FXS motor
2ZR-FXE motorM20A-FXS motor
Motor
Uitvoering2ZR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5
× 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud1.798 cm3 (109,7 cu.in.)
KlepspelingAutomatische afstelling
UitvoeringM20A-FXS
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 × 97,6 mm (3,17 × 3,84 in.)
Cilinderinhoud1.987 cm3 (121,3 cu.in.)
KlepspelingAutomatische afstelling
C-HR_HV_OM_Europe_OM10647E.b ook Page 748 Tuesday, July 30, 2019 9:59 AM

7498-1. Specificaties
C-HR_HV_OM_Europe_OM10647E
8
Voertuigspecificaties

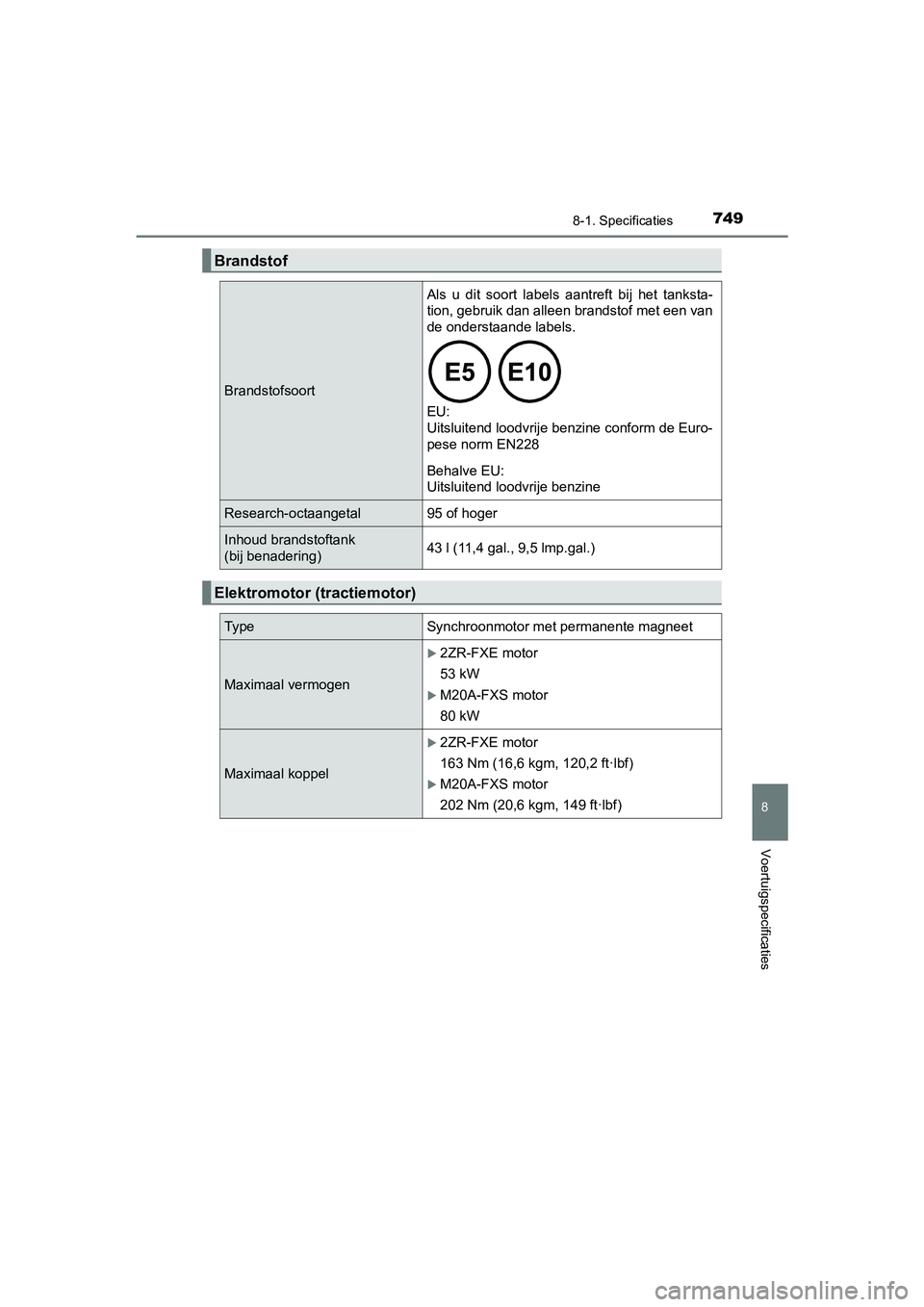

Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tanksta-
tion, gebruik dan alleen brandstof met een van
de onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal95 of hoger
Inhoud brandstoftank
(bij benadering)43 l (11,4 gal., 9,5 lmp.gal.)
Elektromotor (tractiemotor)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen
2ZR-FXE motor
53 kW
M20A-FXS motor
80 kW
Maximaal koppel
2ZR-FXE motor
163 Nm (16,6 kgm, 120,2 ft·lbf)
M20A-FXS motor
202 Nm (20,6 kgm, 149 ft·lbf)
C-HR_HV_OM_Europe_OM10647E.b ook Page 749 Tuesday, July 30, 2019 9:59 AM

7508-1. Specificaties
C-HR_HV_OM_Europe_OM10647E
2ZR-FXE motor (behalve Guadeloupe, Martinique, Frans-Guyana en
Groenland)
2ZR-FXE motor (Guadeloupe, Martinique, Frans-Guyana en Groen-
land) en M20A-FXS motor:
■Inhoud (verversen (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelhe id voor het
verversen van de motorolie. Breng de motor op bedrijfstemperatuur en schakel
het hybridesysteem uit, wacht ten minste 5 minuten en controlee r het oliepeil
met de peilstok.

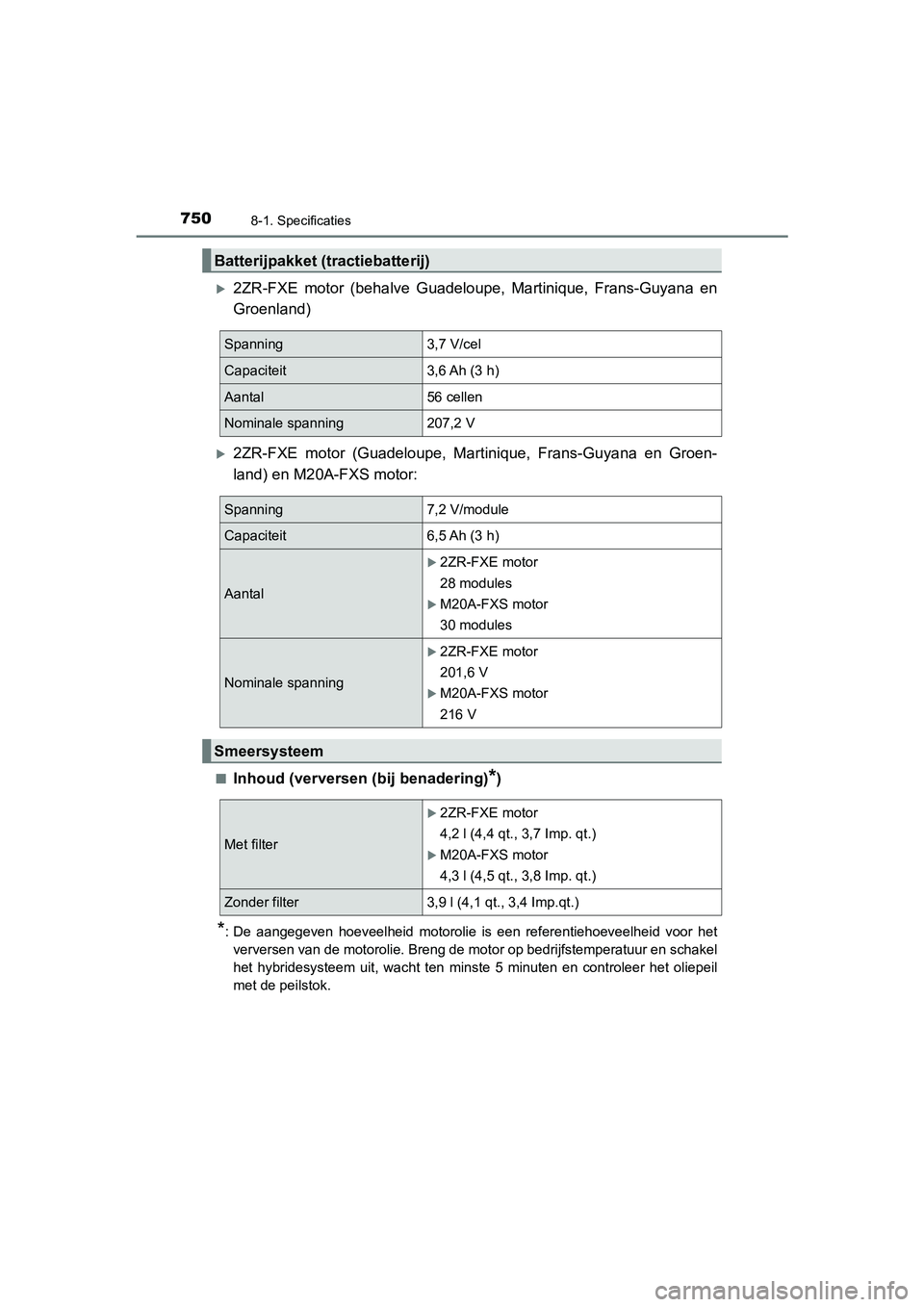

Batterijpakket (tractiebatterij)
Spanning3,7 V/cel
Capaciteit3,6 Ah (3 h)
Aantal56 cellen
Nominale spanning207,2 V
Spanning7,2 V/module
Capaciteit6,5 Ah (3 h)
Aantal
2ZR-FXE motor
28 modules
M20A-FXS motor
30 modules
Nominale spanning
2ZR-FXE motor
201,6 V
M20A-FXS motor
216 V
Smeersysteem
Met filter
2ZR-FXE motor
4,2 l (4,4 qt., 3,7 Imp. qt.)
M20A-FXS motor
4,3 l (4,5 qt., 3,8 Imp. qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp.qt.)
