TOYOTA C-HR 2019 Instructieboekje (in Dutch)

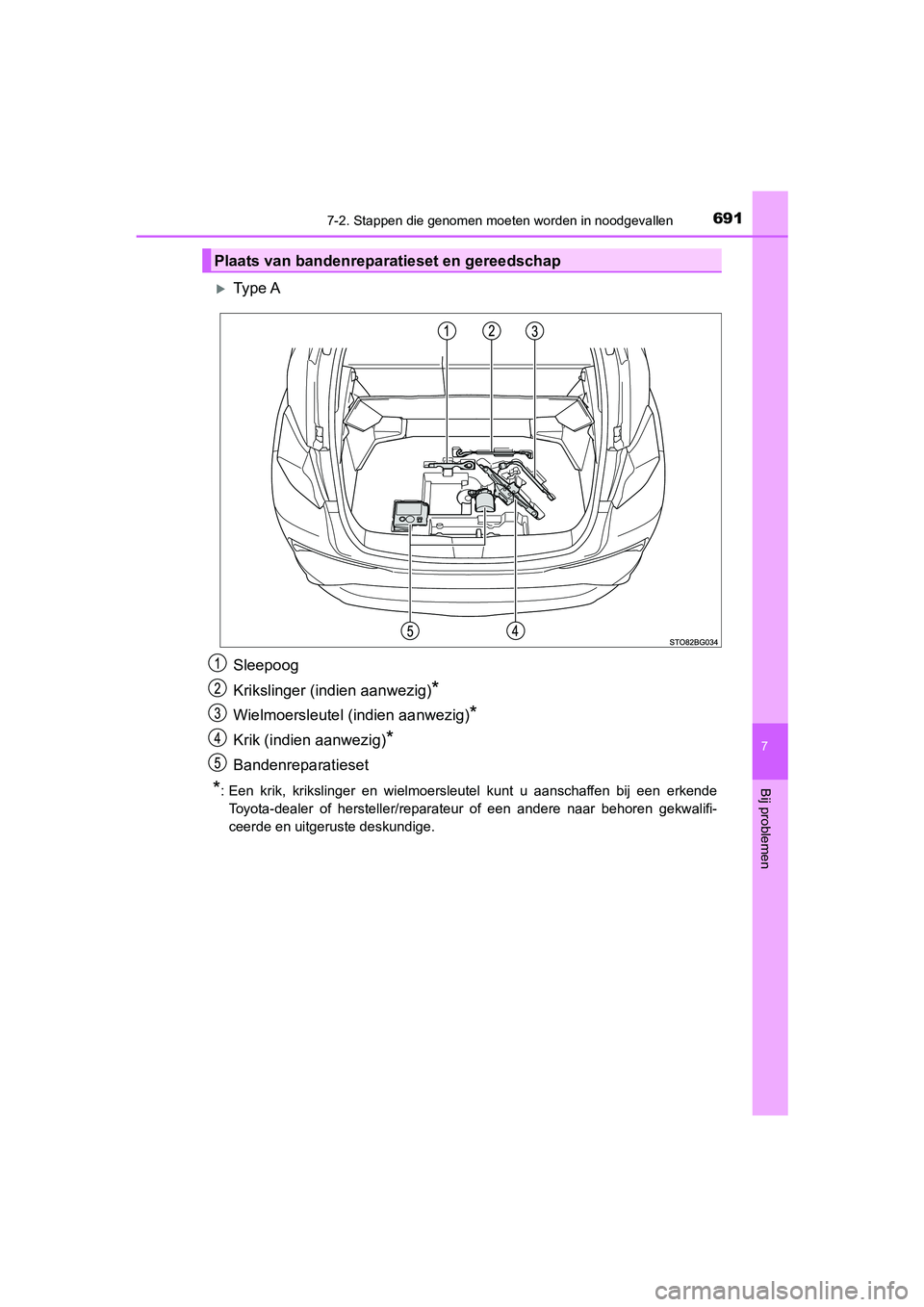

6917-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
Ty p e A
Sleepoog
Krikslinger (indien aanwezig)
*
Wielmoersleutel (indien aanwezig)*
Krik (indien aanwezig)*
Bandenreparatieset
*: Een krik, krikslinger en wielmoersleutel kunt u aanschaffen bij een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
Plaats van bandenreparatieset en gereedschap
C-HR_HV_OM_Europe_OM10647E.b ook Page 691 Tuesday, July 30, 2019 9:59 AM

6927-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

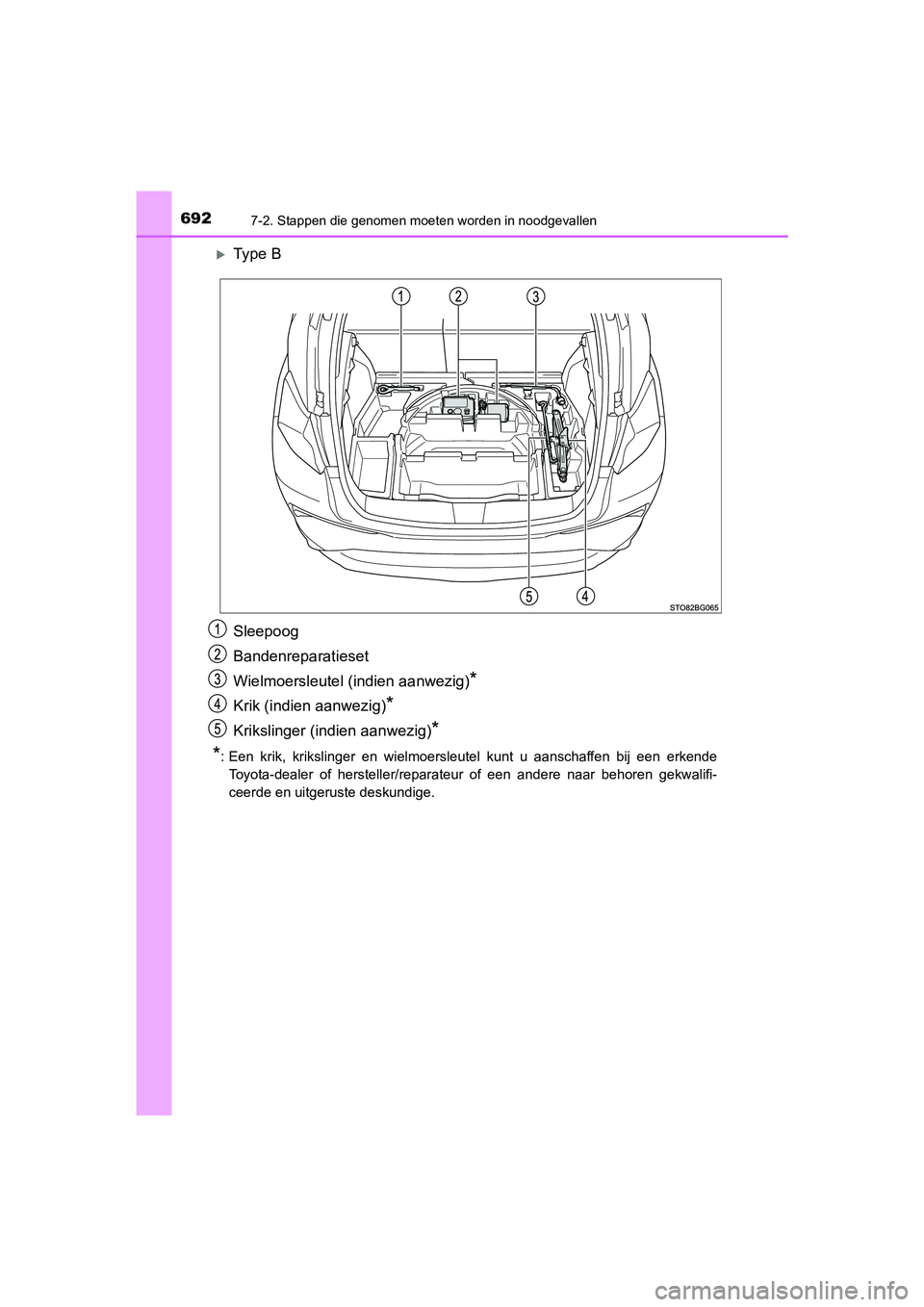

Ty p e B
Sleepoog
Bandenreparatieset
Wielmoersleutel (indien aanwezig)
*
Krik (indien aanwezig)*
Krikslinger (indien aanwezig)*
*
: Een krik, krikslinger en wielmoersleutel kunt u aanschaffen bi j een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10647E.b ook Page 692 Tuesday, July 30, 2019 9:59 AM

6937-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

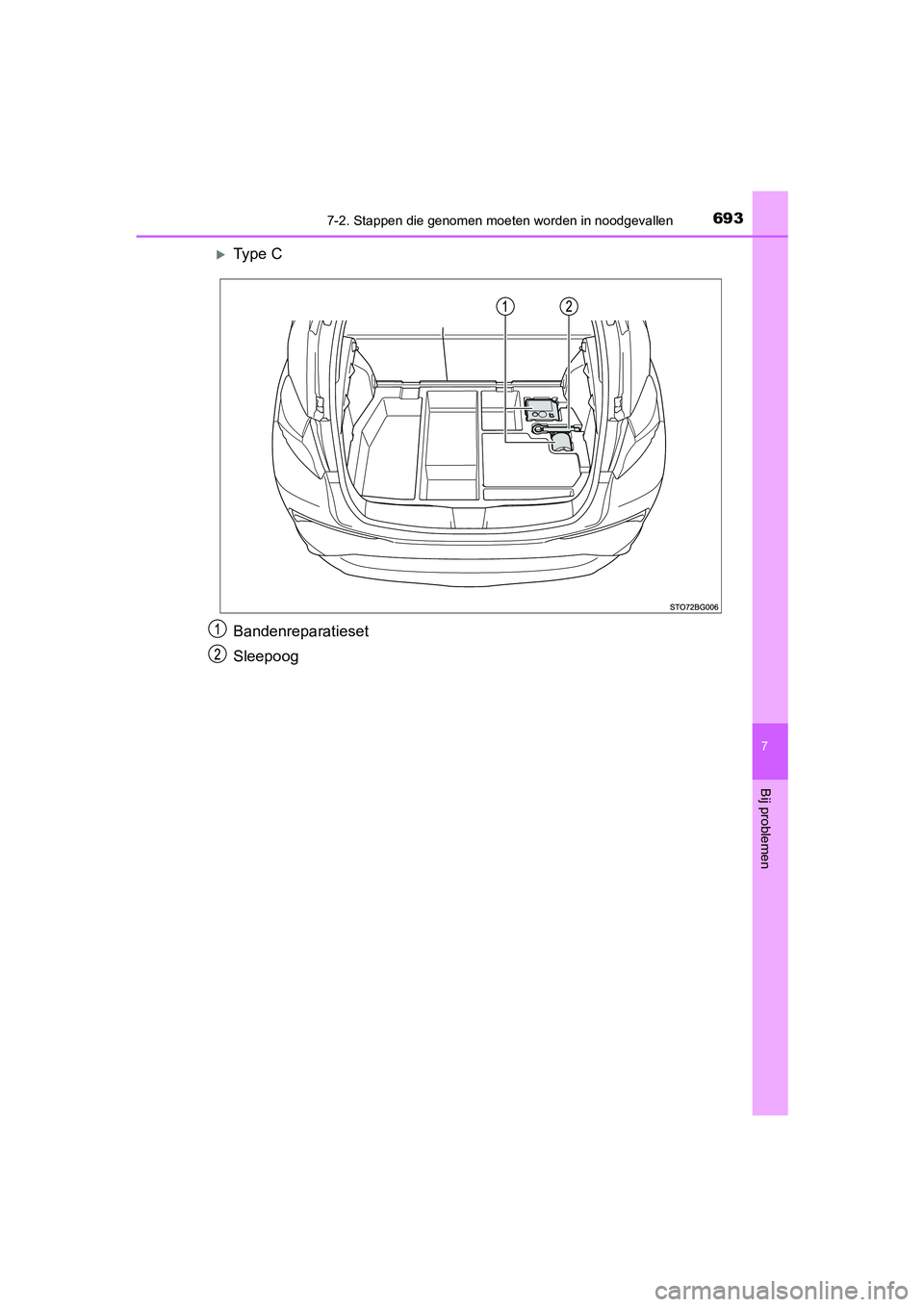

Ty p e C
Bandenreparatieset
Sleepoog
C-HR_HV_OM_Europe_OM10647E.book Page 693 Tuesday, July 30, 2019 9:59 AM

6947-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

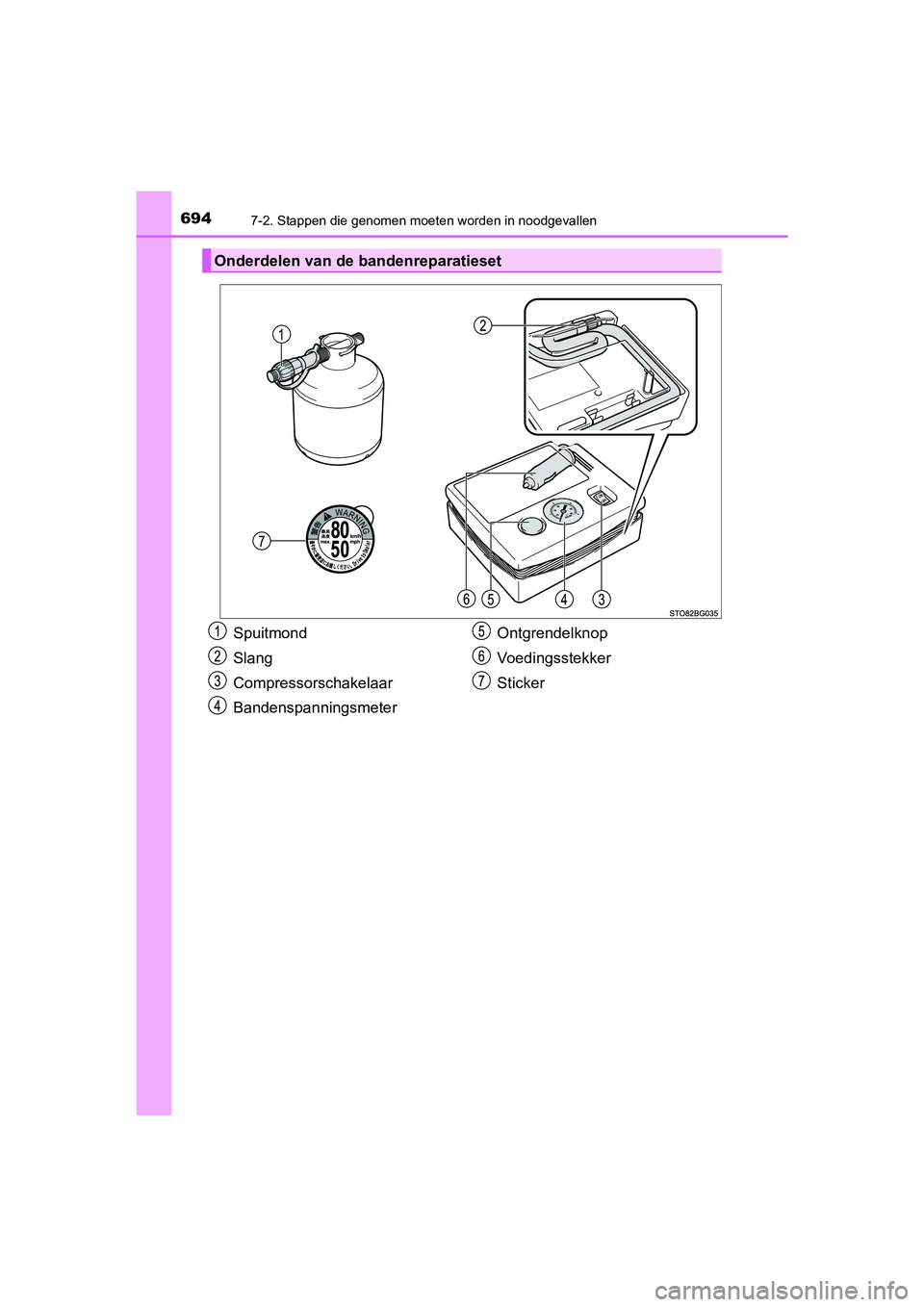

Onderdelen van de bandenreparatieset
Spuitmond
Slang
Compressorschakelaar
BandenspanningsmeterOntgrendelknop
Voedingsstekker
Sticker
C-HR_HV_OM_Europe_OM10647E.b
ook Page 694 Tuesday, July 30, 2019 9:59 AM

6957-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen
Verwijder de afdekplaat. (→Blz. 557)
Verwijder de bandenreparatieset. ( →Blz. 691)
Verwijder de reparatieset.
Zorg er bij het verwijderen van de fles uit de originele zak vo or dat de zak niet
scheurt en gooi de zak niet weg.
Breng de met de bandenrepara-
tieset meegeleverde sticker aan
op een plaats die goed te zien is
vanaf de bestuurdersstoel.
Verwijder het ventieldopje van
het wiel met de lekke band.
Verwijder het dopje van de spuit-
mond.
Verwijderen van de bandenreparatieset
Reparatiemethode in noodgevallen
1
2
1
2
3
4
C-HR_HV_OM_Europe_OM10647E.b ook Page 695 Tuesday, July 30, 2019 9:59 AM

6967-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

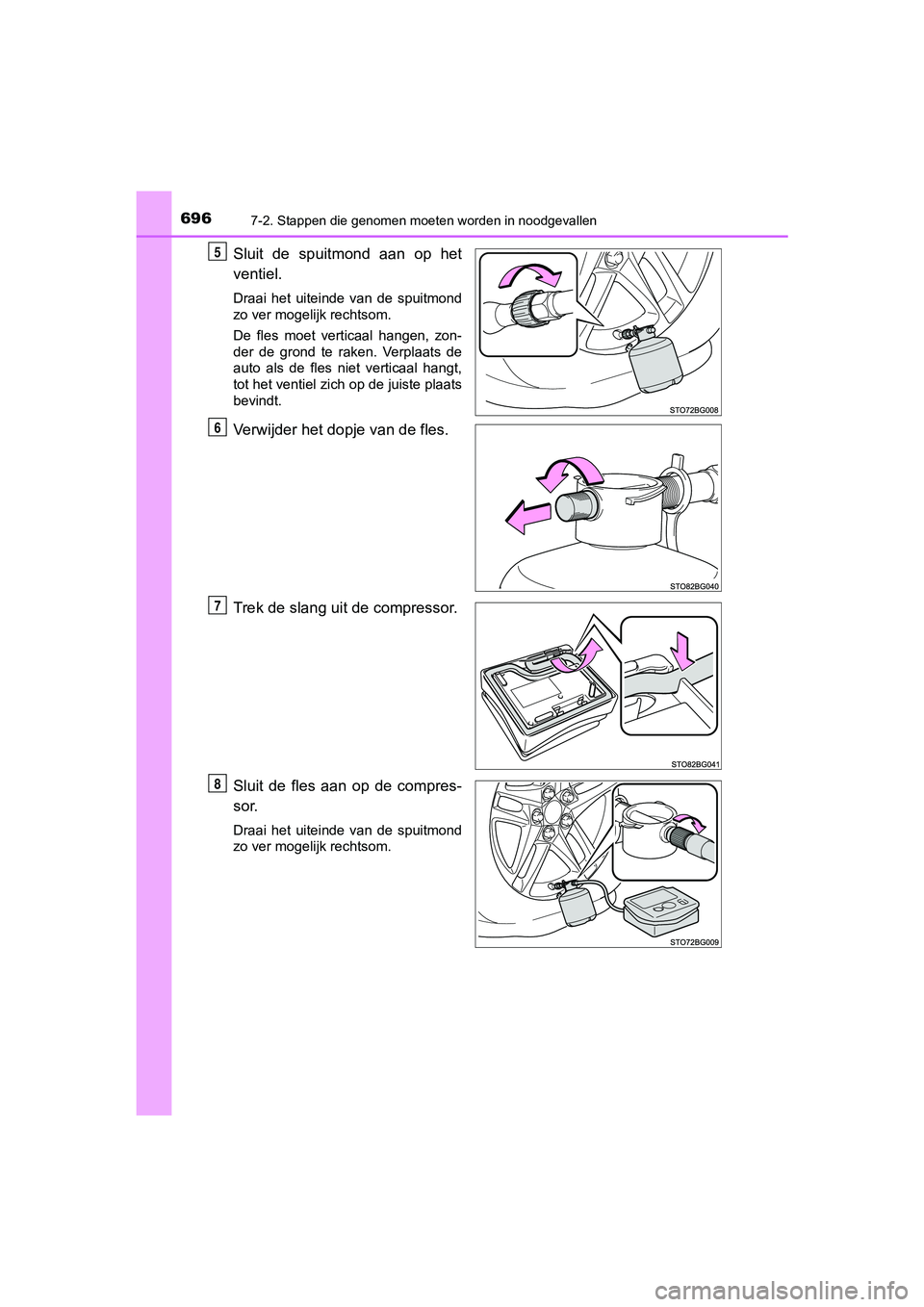

Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuitmond
zo ver mogelijk rechtsom.
De fles moet verticaal hangen, zon-
der de grond te raken. Verplaats de
auto als de fles niet verticaal hangt,
tot het ventiel zich op de juiste plaats
bevindt.
Verwijder het dopje van de fles.
Trek de slang uit de compressor.
Sluit de fles aan op de compres-
sor.
Draai het uiteinde van de spuitmond
zo ver mogelijk rechtsom.
5
6
7
8
C-HR_HV_OM_Europe_OM10647E.book Page 696 Tuesday, July 30, 2019 9:59 AM

6977-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

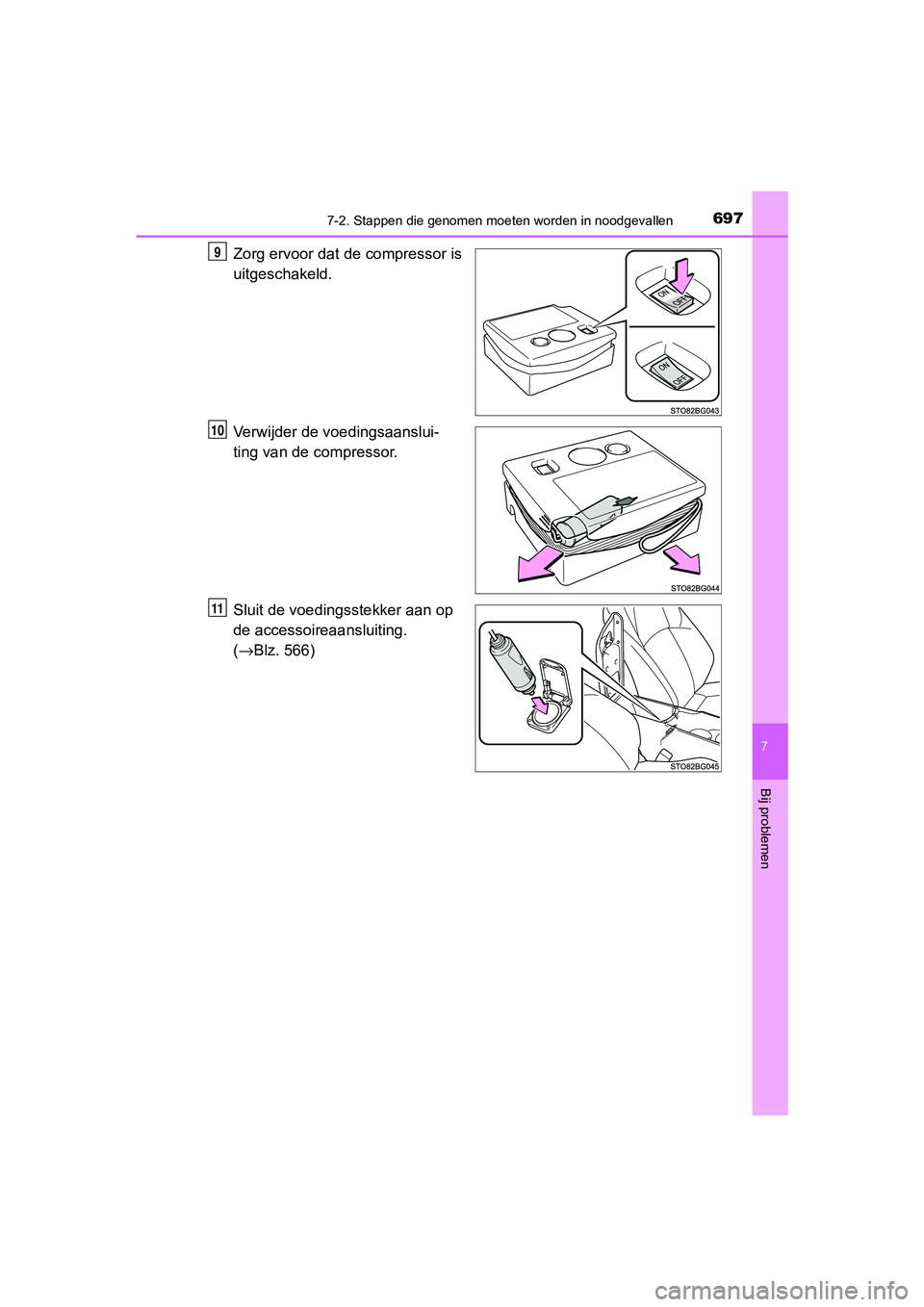

Zorg ervoor dat de compressor is
uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
Sluit de voedingsstekker aan op
de accessoireaansluiting.
(→ Blz. 566)9
10
11
C-HR_HV_OM_Europe_OM10647E.b ook Page 697 Tuesday, July 30, 2019 9:59 AM

6987-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

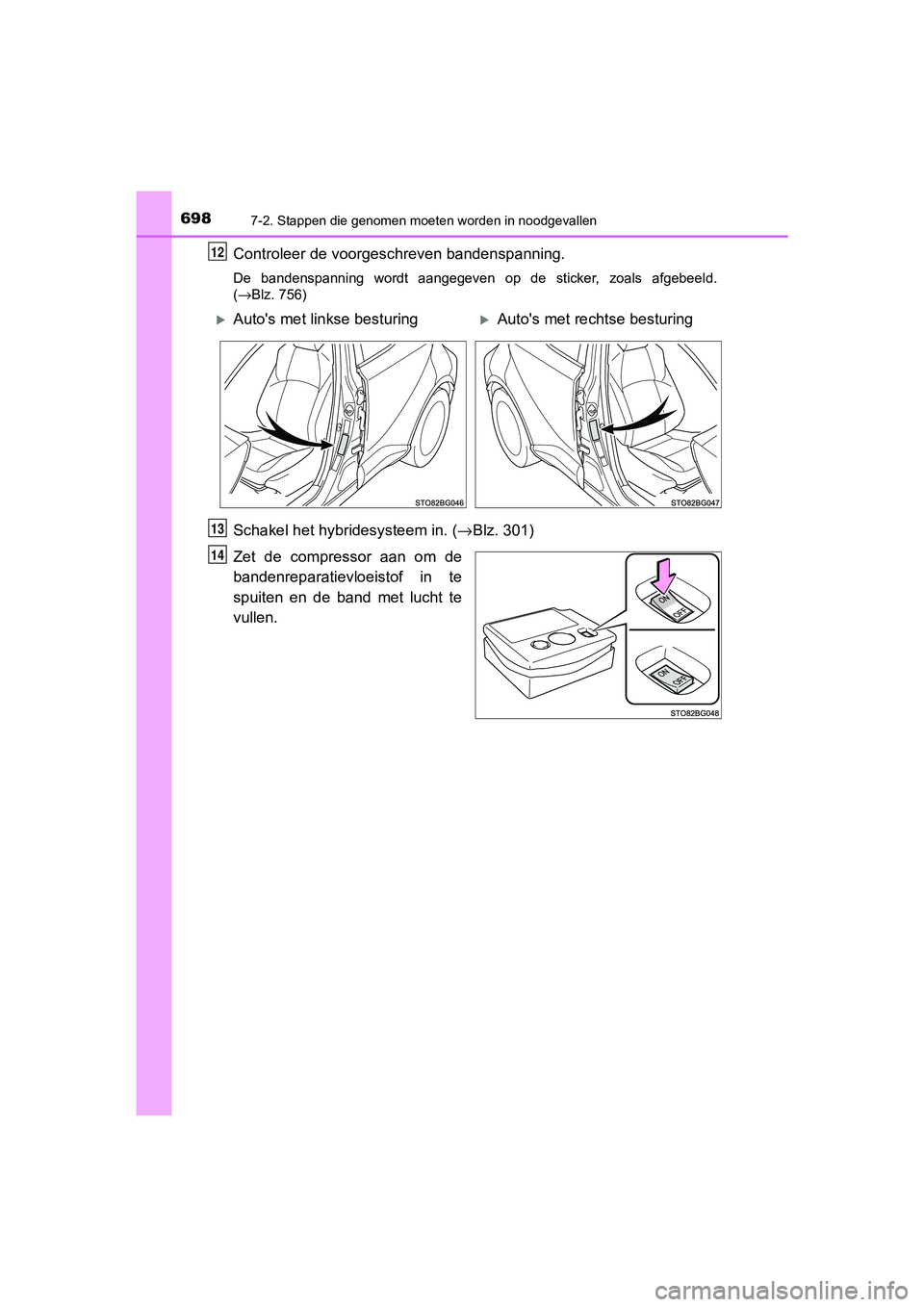

Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebeeld.
(→Blz. 756)
Schakel het hybridesysteem in. (→ Blz. 301)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
12
Auto's met linkse besturingAuto's met rechtse besturing
13
14
C-HR_HV_OM_Europe_OM10647E.b ook Page 698 Tuesday, July 30, 2019 9:59 AM

6997-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E
7
Bij problemen

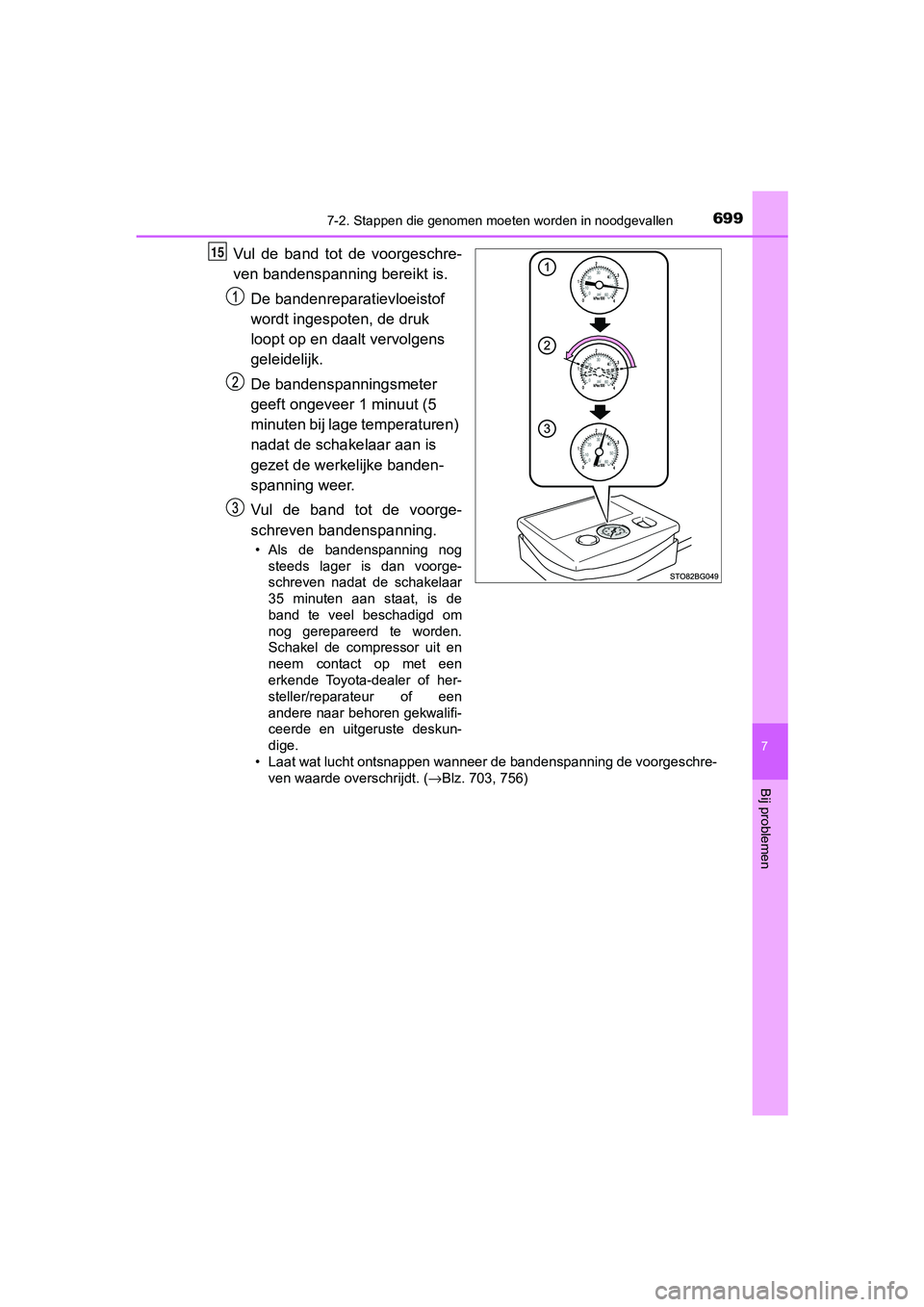

Vul de band tot de voorgeschre-
ven bandenspanning bereikt is.De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut (5
minuten bij lage temperaturen)
nadat de schakelaar aan is
gezet de werkelijke banden-
spanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorge-
schreven nadat de schakelaar
35 minuten aan staat, is de
band te veel beschadigd om
nog gerepareerd te worden.
Schakel de compressor uit en
neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorges chre-
ven waarde overschrijdt. (→Blz. 703, 756)
15
C-HR_HV_OM_Europe_OM10647E.b ook Page 699 Tuesday, July 30, 2019 9:59 AM

7007-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10647E

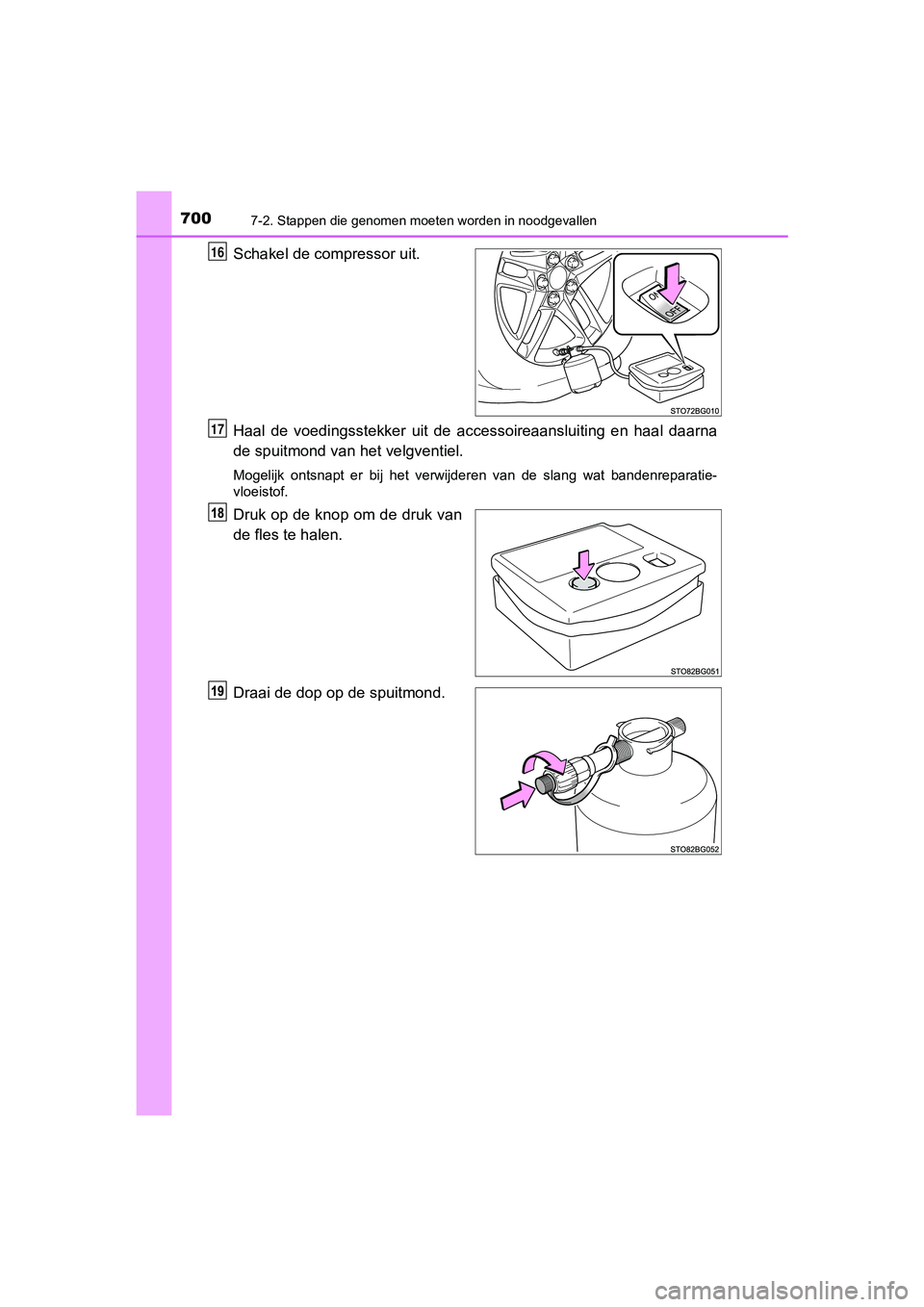

Schakel de compressor uit.
Haal de voedingsstekker uit de accessoireaansluiting en haal daarna
de spuitmond van het velgventiel.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bande nreparatie-
vloeistof.
Druk op de knop om de druk van
de fles te halen.
Draai de dop op de spuitmond.
16
17
C-HR_HV_OM_Europe_OM10647E.b ook Page 700 Tuesday, July 30, 2019 9:59 AM
