3004-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10647NO
ADVARSEL
n Situasjoner som ikke er egnet for bruk av LDA-systemet
Ikke bruk LDA-systemet i situasjonene nedenfor.
Systemet fungerer kanskje ikke skikkelig og det kan føre til en ulykke og al-
vorlige personskader.
l Kompakt reservehjul (utstyrsavhengig), kjettinger osv. er satt på.
l Når dekkene er veldig slitte, eller dekktrykket er for lavt.
l Det brukes dekk med ulik struktur, produsent, merke eller mønster.
l Gjenstander eller mønstre som kan forveksles med hvite (gule) linjer befin-
ner seg på siden av veien (autovern, fortau, refleksstolper osv.).
l Bilen kjøres på snødekte veier.
l Det er vanskelig å se de hvite (gule) linjene på grunn av regn, snø, tåke,
støv osv.
l Det er hvite (gule) linjemerker osv. i veien på grunn av veiarbeid.
l Bilen kjøres i et midlertidig eller begrenset kjørefelt grunnet veiarbeid.
l Bilen kjøres på et underlag som er glatt på grunn av regn, snø, kulde osv.
l Bilen kjøres i kjørefelt andre steder enn på motorveier.
l Bilen kjøres i et veiarbeidsområde.
l Bilen tauer en tilhenger eller en annen bil.
n Hindre feil med og utilsiktet betjening av LDA-systemet
l Ikke endre frontlyktene eller fest klistremerker e.l. til lyktenes overflate.
l Ikke endre hjulopphenget el.l. Hvis utskifting av hjulopphenget el.l. er nød-
vendig, må du kontakte en autorisert Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted.
l Du må ikke montere eller plassere noe på panseret eller grillen. Monter
heller ikke utstyr foran på bilen (kufanger o.l.).
l Hvis reparasjon av frontruten er nødvendig, må du kontakte en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
OM10647NO.book Page 300 Monday, November 18, 2019 1:35 PM
Page 302 of 697

3014-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10647NO
Trykk på LDA-bryteren for å slå på
LDA-systemet.
LDA-indikatoren lyser og en mel-
ding vises i multiinformasjonsdis-
playet.
Trykk på LDA-bryteren igjen for å
slå av LDA-systemet.
Når LDA-systemet slås på eller av,
fortsetter driften av LDA-systemet i
samme status neste gang hybrid-
systemet startes.
Slå på LDA-systemet
OM10647NO.book Page 301 Monday, November 18, 2019 1:35 PM
Page 303 of 697

3024-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10647NO
LDA-indikator
Indikatorlysene informerer føreren
om statusen til systemet.
Lyser hvitt:
LDA-systemet er aktivert.
Lyser grønt:
Styreassistansen til styrekontroll-
funksjonen er aktivert.
Blinker oransje:
LDA-funksjonen er aktivert.
Betjeningsdisplay for betjening av styreassistanse
Indikerer at styreassistansen til st yrekontrollfunksjonen er aktivert.
LDA-display (Lane Departure Alert)
Vises når multiinformasjonsdisplayet skifter til informasjonsskjermbildet for
hjelpesystemer.
Indikatorer i multiinformasjonsdisplayet
Innsiden av de viste hvite linjene
er hvit: Innsiden av de viste hvite linjene
er svart:
Indikerer at syst emet gjenkjenner
hvite (gule) linjer. Når bilen kjører
ut av kjørefeltet, blinker den hvite
linjen på denne siden oransje. Indikerer at systemet ikke kan
kjenne igjen hvite (gule) linjer el-
ler er midlertidig kansellert.
OM10647NO.book Page 302 Monday, November 18, 2019 1:35 PM
Page 304 of 697

3034-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10647NO
nDriftsbetingelser for hver funksjon
lLDA-funksjon (Lane Departure Alert)
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• LDA er slått på.
• Bilens hastighet er over ca. 50 km/t.
• Systemet gjenkjenner hvite (gule) linjer.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Blinklyshendelen betjenes ikke.
• Bilen kjører på en rett vei eller rundt en myk sving med en radius på over
ca. 150 m.
• Det er ikke registrert noen feil i systemet. (S. 306)
l Styrekontrollfunksjon
Denne funksjonen aktiveres når alle følgende forhold oppfylles i tillegg til
driftsbetingelsene til LDA-systemet.
• Innstillingen for ” Styreassistent” i skjermbildet i multiinforma-
sjonsdisplayet står på. ( S. 669)
• Bilen akselererer eller bremser ikke med en bestemt mengde eller mer.
• Rattet dreies ikke med et styrekraftnivå som er egnet for å skifte kjørefelt.
• ABS, VSC, TRC og PCS er ikke aktivert.
• TRC eller VSC er ikke slått av.
• Varslingen for at hendene ikke er på rattet, vises ikke. ( S. 304)
l Slingringsvarsel
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• Innstillingen for ” Varsel” (varsel om at det er på tide med en pause) i
skjermbildet i multiinformasjonsdisplayet er slått på. ( S. 669)
• Bilens hastighet er over ca. 50 km/t.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Det er ikke registrert noen feil i systemet. (S. 306)
OM10647NO.book Page 303 Monday, November 18, 2019 1:35 PM
Page 305 of 697

3044-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10647NOn
Midlertidig kansellering av funksjoner
En funksjon kan kanselleres midlertidig når driftsbetingelsene ikke oppfylles
lenger. Men når driftsbetingelsene oppfylles igjen, starter funksjonen igjen au-
tomatisk. ( S. 303)
n Styrekontrollfunksjon
Avhengig av bilens hastighet, filskiftesituasjon, veiforhold osv., kan det være
at føreren ikke merker at funksjonene aktiveres, eller funksjonene fungerer
kanskje ikke i det hele tatt.
n LDA-funksjon (Lane Departure Alert)
Varsellyden kan være vanskelig å høre på grunn av støy fra utsiden, avspil-
ling av lyd e.l.
n Varsel for at hendene ikke er på rattet
Unntatt Israel:
Hvis føreren forsatt ikke holder hendene på rattet, vises en varselmelding og
symbolet som vises i illustrasjonen, i multiinformasjonsdisplayet, og funksjo-
nen kanselleres midlertidig. Denne varslingen aktiveres på samme måte når
føreren fortsetter å dreie rattet i liten grad. Hold alltid hendene på rattet når du
bruker dette systemet, uavhengig av varslinger.
For Israel:
Hvis føreren forsatt ikke holder hendene på rattet, høres en varsellyd og en
varselmelding og symbolet som vises i illustrasjonen, vises i multiinforma-
sjonsdisplayet. Denne varslingen aktiveres på samme måte når føreren fort-
setter å dreie rattet i liten grad. Hold alltid hendene på rattet når du bruker
dette systemet, uavhengig av varslinger.
Avhengig av bilen og veiforholdene, er det ikke sikkert at varslingen aktive-
res. Når systemet registrerer at føreren ikke
har hendene på rattet mens styrekontroll-
funksjonen er aktivert, vises en varselmel-
ding i multiinformasjonsdisplayet som ber
føreren om å holde i rattet og symbolet
som vises i illustrasjonen, i multiinforma-
sjonsdisplayet.
OM10647NO.book Page 304 Monday, November 18, 2019 1:35 PM
Page 306 of 697

3054-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10647NOn
Slingringsvarsel
Avhengig av bilen og veiforholdene, er det ikke sikkert at varslingen aktive-
res.
n Det er hvite (gule) linjer på bare den ene siden av veien
LDA-systemet fungerer ikke på den siden der den hvite (gule) linjen ikke kun-
ne gjenkjennes.
n Situasjoner der funksjonene kanskje ikke vil fungere skikkelig
I følgende situasjoner registrerer kanskje ikke kameraføleren hvite (gule) lin-
jer og ulike funksjoner fungerer kanskje ikke skikkelig.
lDet er skygger på veien som går parallelt med, eller dekker, de hvite (gule)
linjene.
l Bilen kjører i et område uten hvite (gule) linjer, for eksempel foran en bom-
stasjon eller kontrollstasjon, eller i et kryss e.l.
l De hvite (gule) linjene er sprukket, det er ”hevet fortau” eller steiner.
l Det er vanskelig å se de hvite (gule) linjene eller de vises ikke på grunn av
sand e.l.
l Bilen kjører på en veioverflate som er våt på grunn av regn, vanndammer
e.l.
l Trafikklinjene er gule (som kan være vanskeligere å gjenkjenne enn hvite
linjer).
l De hvite (gule) linjene krysser over et fortau e.l.
l Bilen kjører på en lys overflate, for eksempel betong.
l Bilen kjører på en veioverflate som er lys på grunn av reflektert lys e.l.
l Bilen kjører i et område der lyset endres plutselig, for eksempel ved kjøring
inn og ut av tunneler osv.
l Lys fra frontlyktene til en møtende bil, solen osv. lyser rett inn i kameraet.
Når systemet registrerer at bilen slingrer
mens slingringsvarsel er aktivert, høres
en varsellyd og en varselmelding som ber
føreren om å hvile og symbolet som vises
i illustrasjonen, vises i multiinformasjons-
displayet samtidig.
OM10647NO.book Page 305 Monday, November 18, 2019 1:35 PM
Page 307 of 697

3064-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10647NOl
Bilen kjører der veien deler seg, slås sammen osv.
l Bilen kjører i en helling.
l Bilen kjører på en vei som heller mot venstre eller høyre, eller på en svinge-
te vei.
l Bilen kjører på en grusvei eller ujevn vei.
l Bilen kjører rundt en skarp sving.
l Kjørefeltet er veldig smalt eller bredt.
l Bilen er veldig skjev fordi den er lastet med tung bagasje eller har feil dekk-
trykk.
l Avstanden til bilen foran er veldig kort.
l Bilen beveger seg mye opp og ned på gr unn av veiforhold under kjøring
(dårlige veier eller veiskjøter).
l Frontlyktglassene er skitne og utstråler svakt lys om kvelden, eller stråleak-
sen er skjev.
l Bilen kjører i sterk sidevind.
l Bilen har akkurat skiftet fil eller kjørt gjennom et kryss.
l Vinterdekk osv. er satt på.
n Varselmelding
Hvis følgende varselmelding vises i multiinformasjonsdisplayet og LDA-indi-
katoren lyser oransje, må du følge egnet feilsøkingsprosedyre.
VarselmeldingDetaljer/handlinger
”Lane Departure Alert
Malfunction.
Visit Your Dealer.” (feil med LDA. Kontakt forhandler)
Systemet fungerer kanskje ikke or-
dentlig.
Få bilen kontroller t av en autorisert
Toyota-forhandler, et verksted auto-
risert av Toyota eller et annet pålite-
lig verksted.
”Front Camera Vision Blocked.
Clean and Demist Windshield.” (Frontkamera-utsyn blokkert.
Rengjør og fjern dugg fra fron- trute.)Det er skitt, regn, kondens, is, snø e.l.
på frontruten foran kameraføleren
Slå av LDA-systemet, fjern all skitt,
regn, kondens, is, snø osv. fra fron-
truten og slå på LDA-systemet
igjen.
”Front Camera
Unavailable.” (frontkamera util-
gjengelig)
Kamerafølerens driftsbetingelser
(temperatur osv.) er ikke oppfylt.
Når kamerafølerens driftsbetingel-
ser (temperatur osv.) er oppfylt, gjø-
res LDA-systemet tilgjengelig. Slå
av LDA-systemet, vent en stund, og
slå på LDA-systemet igjen.
OM10647NO.book Page 306 Monday, November 18, 2019 1:35 PM
Page 308 of 697

3074-5. Bruke kjørestøttesystemene
4
Kjøring
C-HR_HV_OM_Europe_OM10647NOHvis en annen advarselmelding vises, følger du instruksjonene som vises på
skjermen.

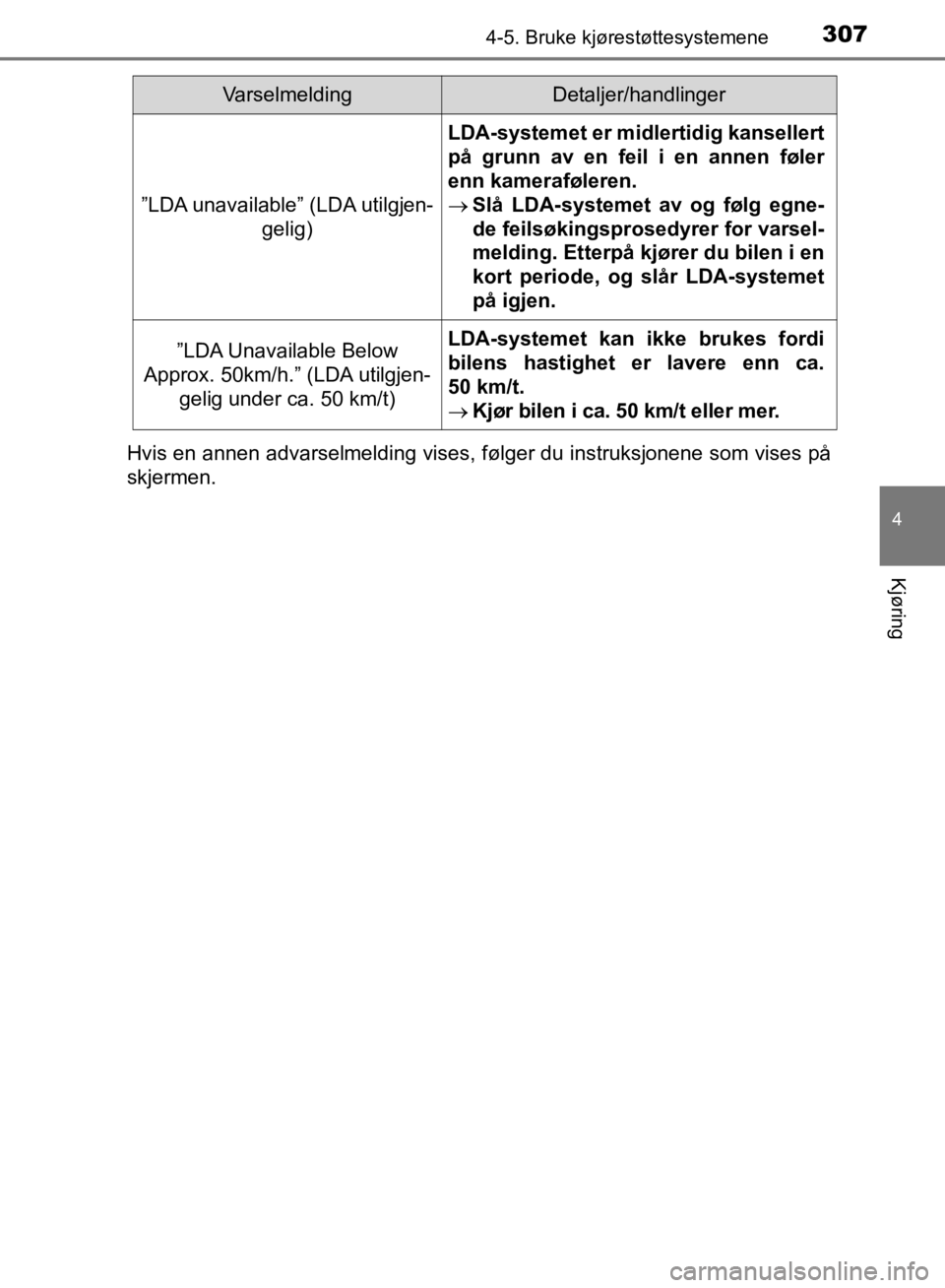

”LDA unavailable” (LDA utilgjen-
gelig)
LDA-systemet er midlertidig kansellert
på grunn av en feil i en annen føler
enn kameraføleren.
Slå LDA-systemet av og følg egne-
de feilsøkingsprosedyrer for varsel-
melding. Etterpå kjører du bilen i en
kort periode, og slår LDA-systemet
på igjen.
”LDA Unavailable Below
Approx. 50km/h.” (LDA utilgjen- gelig under ca. 50 km/t)LDA-systemet kan ikke brukes fordi
bilens hastighet er lavere enn ca.
50 km/t.
Kjør bilen i ca. 50 km/t eller mer.
VarselmeldingDetaljer/handlinger
OM10647NO.book Page 307 Monday, November 18, 2019 1:35 PM
Page 309 of 697

3084-5. Bruke kjørestøttesystemene
C-HR_HV_OM_Europe_OM10647NOn
Tilpasning
Følgende innstillinger kan endres.
Se S. 662 for hvordan innstillinger endres.
FunksjonInnstillingsdetaljer
LDA-funksjon (Lane Departure
Alert)Juster varselfølsomheten
StyrekontrollfunksjonSlå styreassistanse på og av
SlingringsvarselSlå funksjon på og av
Juster varselfølsomheten
OM10647NO.book Page 308 Monday, November 18, 2019 1:35 PM
Page 310 of 697

309
4
4-5. Bruke kjørestøttesystemene
Kjøring
C-HR_HV_OM_Europe_OM10647NO
RSA (Road Sign Assist (veiskiltassistent))
RSA gjenkjenner spesifikke
veiskilt ved hjelp av kameraføle-
ren og gir informasjon til føreren
via multiinformasjonsdisplayet.
Hvis systemet bedømmer at bilen kjører over fartsgrensen, utfører for-
budte handlinger osv. i forhold til de gjenkjente veiskiltene, varsler det
føreren med en varselmelding og varsellyd
*.
*: Denne innstillingen må tilpasses.
: Utstyrsavhengig
Sammendrag av funksjoner
ADVARSEL
n Før du bruker RSA (Road Sign Assist (veiskiltassistent))
Stol ikke kun på RSA-systemet. RSA er et system som støtter føreren ved å
gi informasjon, men erstatter ikke førerens egen sikt og oppmerksomhet.
Kjør forsiktig ved å alltid følge trafikkreglene nøye.
Upassende eller uforsvarlig kjøring kan føre til ulykker.
OM10647NO.book Page 309 Monday, November 18, 2019 1:35 PM
