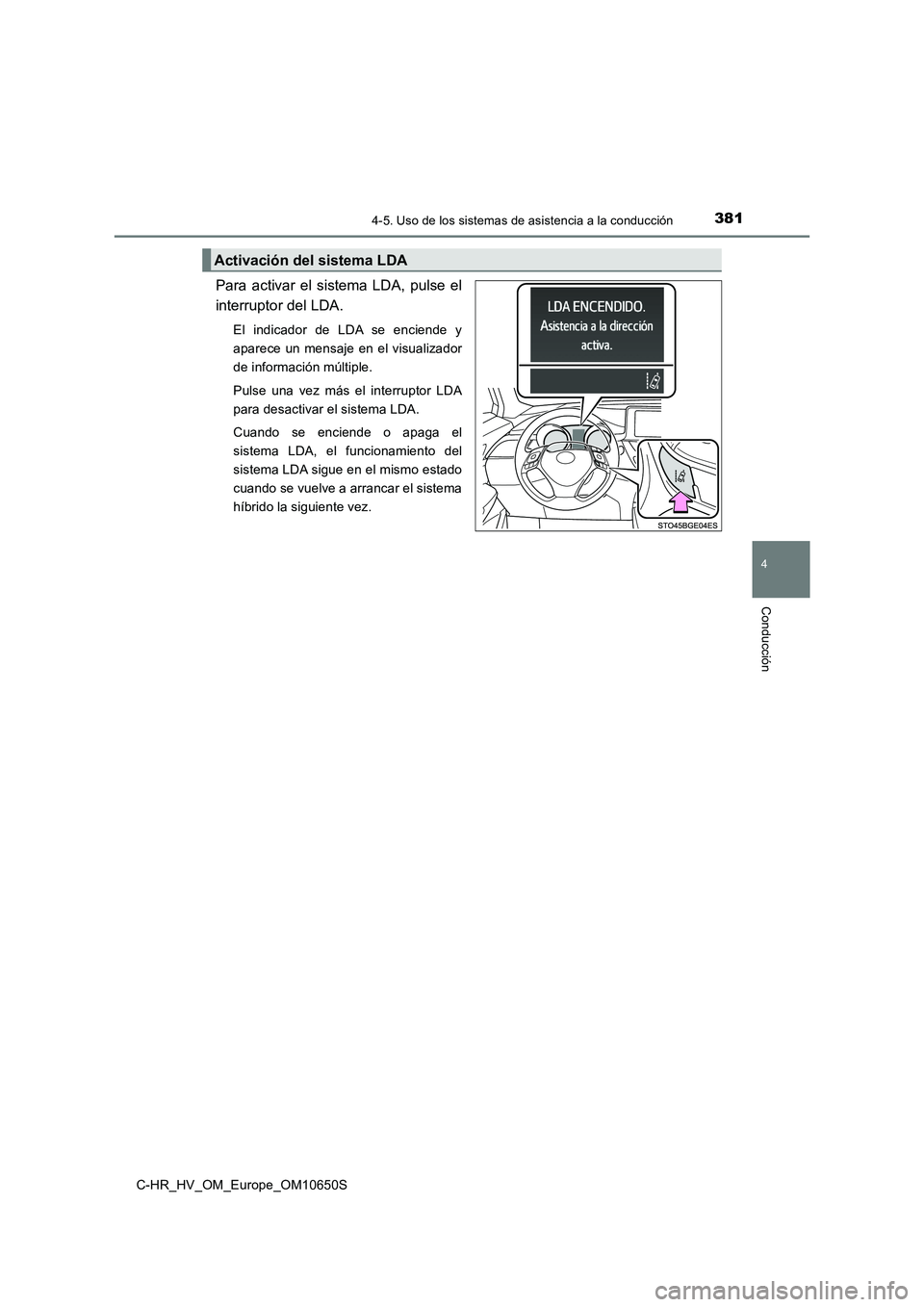

3814-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
Para activar el sistema LDA, pulse el
interruptor del LDA.
El indicador de LDA se enciende y
aparece un mensaje en el visualizador
de información múltiple.
Pulse una vez más el interruptor LDA
para desactivar el sistema LDA.
Cuando se enciende o apaga el
sistema LDA, el funcionamiento del
sistema LDA sigue en el mismo estado
cuando se vuelve a arrancar el sistema
híbrido la siguiente vez.
Activación del sistema LDA
Page 382 of 800

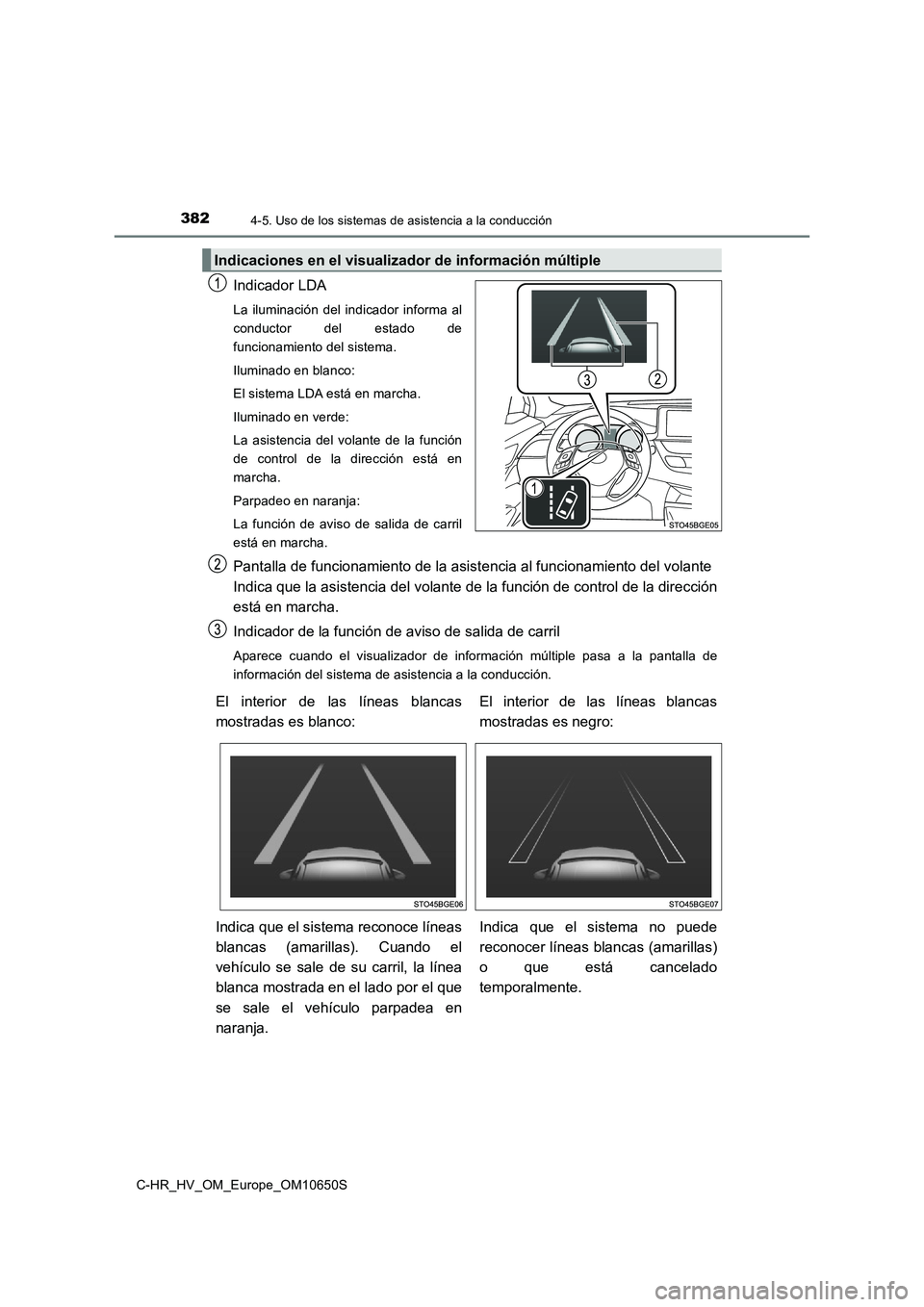

3824-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
Indicador LDA
La iluminación del indicador informa al
conductor del estado de
funcionamiento del sistema.
Iluminado en blanco:
El sistema LDA está en marcha.
Iluminado en verde:
La asistencia del volante de la función
de control de la dirección está en
marcha.
Parpadeo en naranja:
La función de aviso de salida de carril
está en marcha.
Pantalla de funcionamiento de la asist encia al funcionamiento del volante
Indica que la asistencia del volante de la función de control de la dirección
está en marcha.
Indicador de la función de aviso de salida de carril
Aparece cuando el visualizador de información múltiple pasa a la pantalla de
información del sistema de asistencia a la conducción.
Indicaciones en el visualizad or de información múltiple
El interior de las líneas blancas
mostradas es blanco:
El interior de las líneas blancas
mostradas es negro:
Indica que el sistema reconoce líneas
blancas (amarillas). Cuando el
vehículo se sale de su carril, la línea
blanca mostrada en el lado por el que
se sale el vehículo parpadea en
naranja.
Indica que el sistema no puede
reconocer líneas blancas (amarillas)
o que está cancelado
temporalmente.

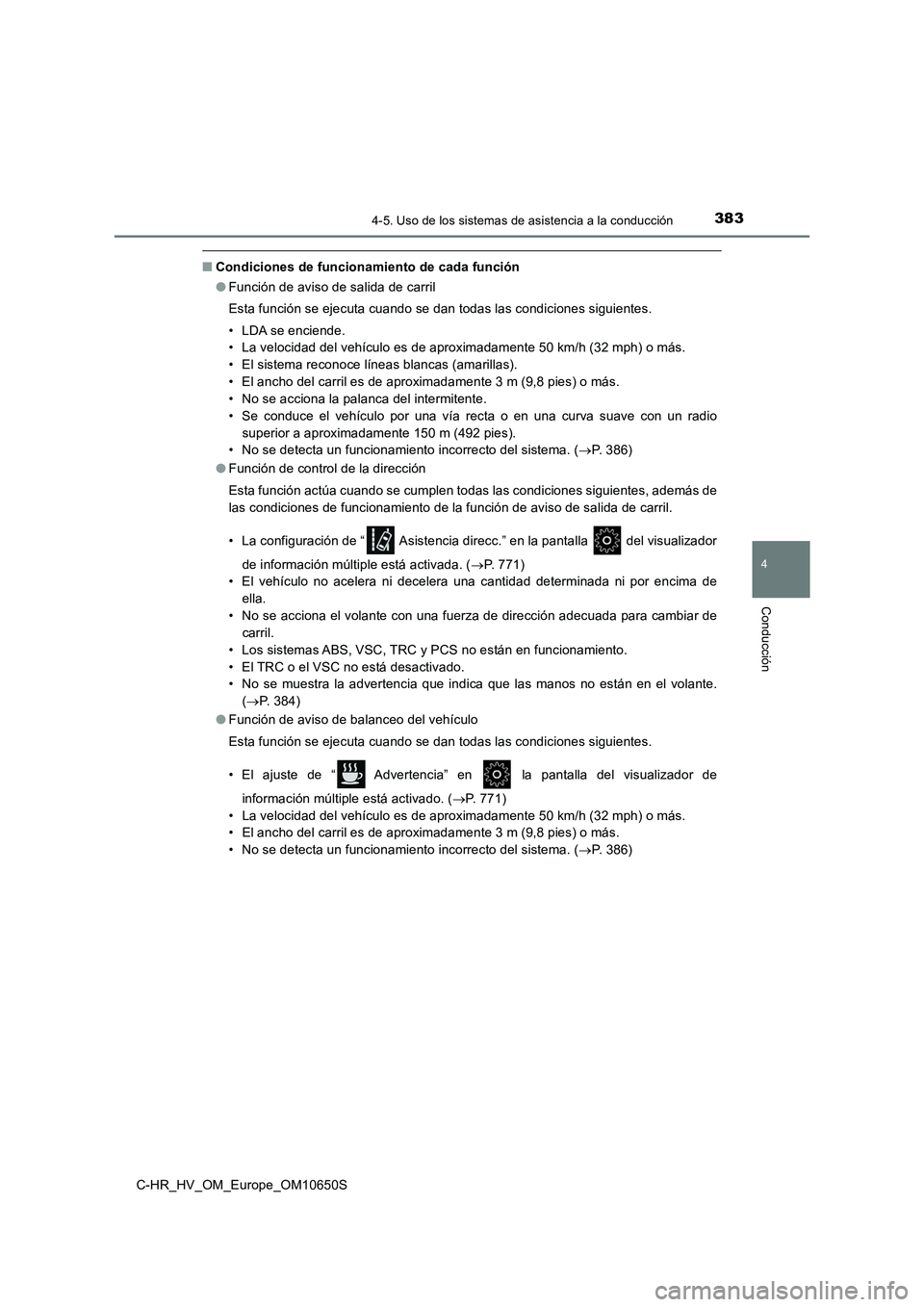

Page 383 of 800

3834-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
■Condiciones de funcionamiento de cada función
● Función de aviso de salida de carril
Esta función se ejecuta cuando se dan todas las condiciones siguientes.
• LDA se enciende.
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El sistema reconoce líneas blancas (amarillas).
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• No se acciona la palanca del intermitente.
• Se conduce el vehículo por una vía recta o en una curva suave con un radio
superior a aproximadamente 150 m (492 pies).
• No se detecta un funcionamiento incorrecto del sistema. ( P. 386)
● Función de control de la dirección
Esta función actúa cuando se cumplen todas las condiciones siguientes, además de
las condiciones de funcionamiento de la función de aviso de salida de carril.
• La configuración de “ Asistencia direcc.” en la pantalla del visualizador
de información múltiple está activada. ( P. 771)
• El vehículo no acelera ni decelera una cantidad determinada ni por encima de
ella.
• No se acciona el volante con una fuerza de dirección adecuada para cambiar de
carril.
• Los sistemas ABS, VSC, TRC y PCS no están en funcionamiento.
• El TRC o el VSC no está desactivado.
• No se muestra la advertencia que indica que las manos no están en el volante.
( P. 384)
● Función de aviso de balanceo del vehículo
Esta función se ejecuta cuando se dan todas las condiciones siguientes.
• El ajuste de “ Advertencia” en la pantalla del visualizador de
información múltiple está activado. ( P. 771)
• La velocidad del vehículo es de aproximadamente 50 km/h (32 mph) o más.
• El ancho del carril es de aproximadamente 3 m (9,8 pies) o más.
• No se detecta un funcionamiento incorrecto del sistema. ( P. 386)
Page 384 of 800

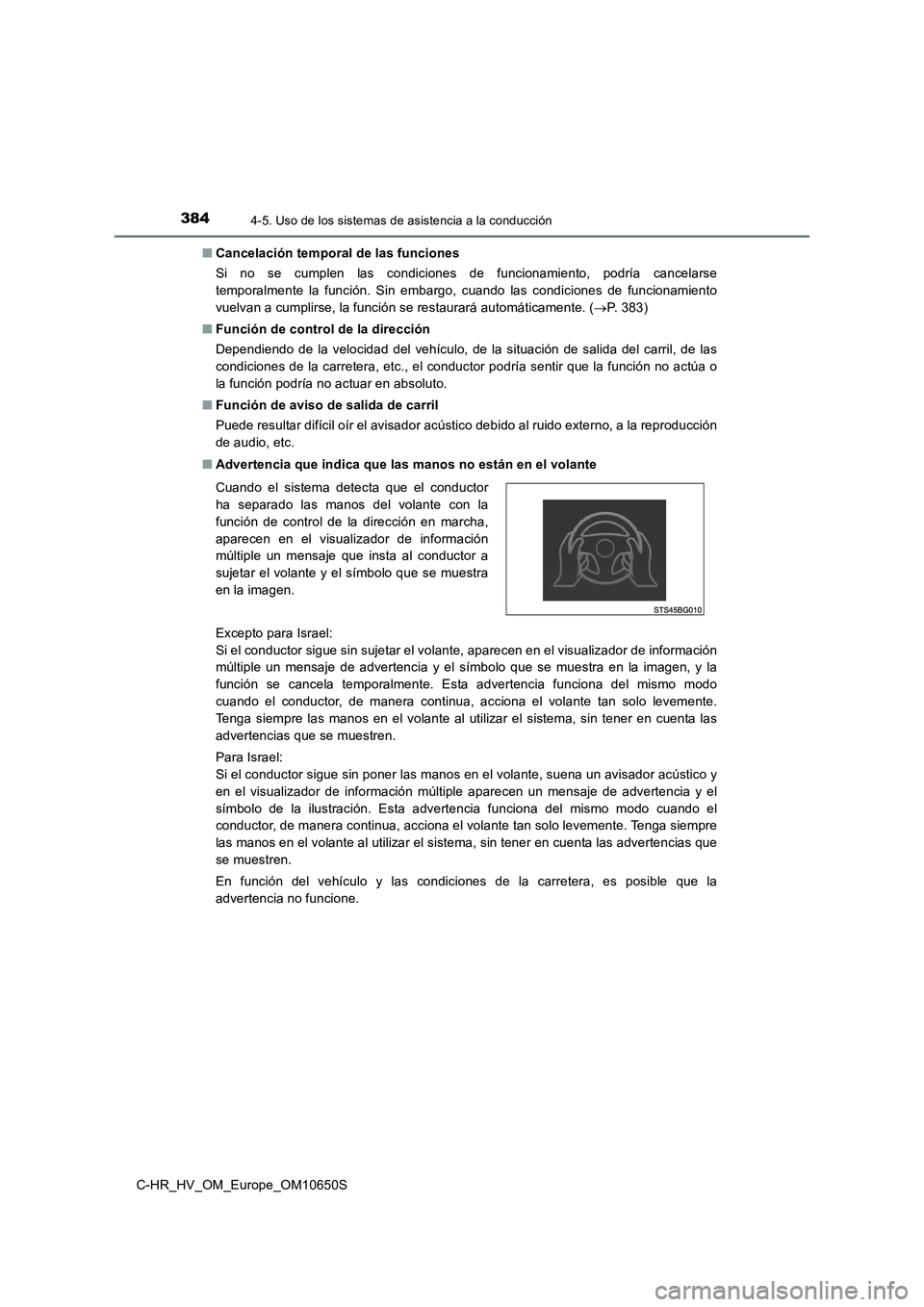

3844-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
■ Cancelación temporal de las funciones
Si no se cumplen las condiciones de funcionamiento, podría cancelarse
temporalmente la función. Sin embargo, cuando las condiciones de funcionamiento
vuelvan a cumplirse, la función se restaurará automáticamente. ( P. 383)
■ Función de control de la dirección
Dependiendo de la velocidad del vehículo, de la situación de salida del carril, de las
condiciones de la carretera, etc., el conductor podría sentir que la función no actúa o
la función podría no actuar en absoluto.
■ Función de aviso de salida de carril
Puede resultar difícil oír el avisador acústico debido al ruido externo, a la reproducción
de audio, etc.
■ Advertencia que indica que las manos no están en el volante
Excepto para Israel:
Si el conductor sigue sin sujetar el volante, aparecen en el visualizador de información
múltiple un mensaje de advertencia y el símbolo que se muestra en la imagen, y la
función se cancela temporalmente. Esta advertencia funciona del mismo modo
cuando el conductor, de manera continua, acciona el volante tan solo levemente.
Tenga siempre las manos en el volante al utilizar el sistema, sin tener en cuenta las
advertencias que se muestren.
Para Israel:
Si el conductor sigue sin poner las manos en el volante, suena un avisador acústico y
en el visualizador de información múltiple aparecen un mensaje de advertencia y el
símbolo de la ilustración. Esta advertencia funciona del mismo modo cuando el
conductor, de manera continua, acciona el volante tan solo levemente. Tenga siempre
las manos en el volante al utilizar el sistema, sin tener en cuenta las advertencias que
se muestren.
En función del vehículo y las condiciones de la carretera, es posible que la
advertencia no funcione.
Cuando el sistema detecta que el conductor
ha separado las manos del volante con la
función de control de la dirección en marcha,
aparecen en el visualizador de información
múltiple un mensaje que insta al conductor a
sujetar el volante y el símbolo que se muestra
en la imagen.
Page 385 of 800

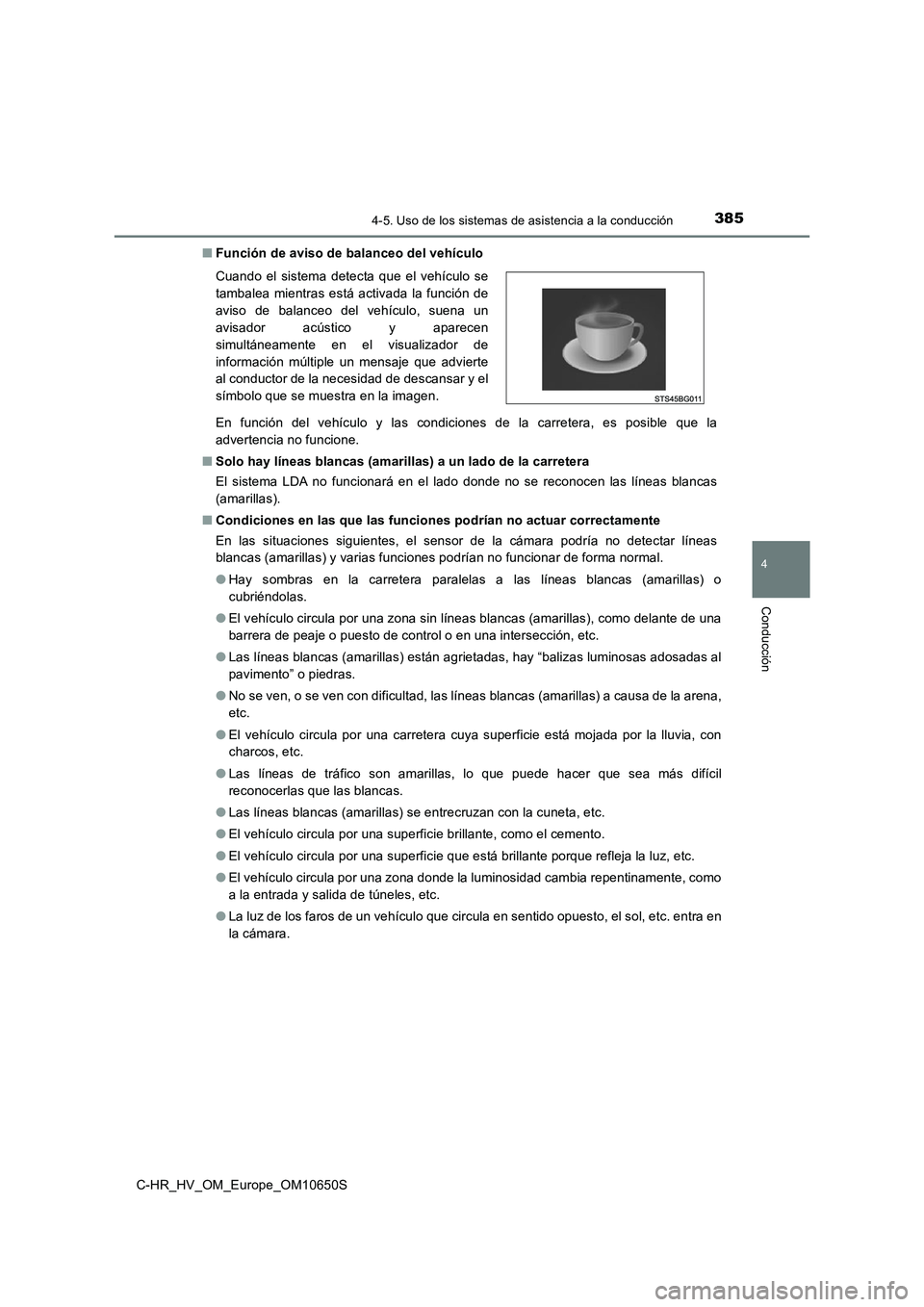

3854-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
■ Función de aviso de balanceo del vehículo
En función del vehículo y las condiciones de la carretera, es posible que la
advertencia no funcione.
■ Solo hay líneas blancas (amarillas) a un lado de la carretera
El sistema LDA no funcionará en el lado donde no se reconocen las líneas blancas
(amarillas).
■ Condiciones en las que las funciones podrían no actuar correctamente
En las situaciones siguientes, el sensor de la cámara podría no detectar líneas
blancas (amarillas) y varias funciones podrían no funcionar de forma normal.
● Hay sombras en la carretera paralelas a las líneas blancas (amarillas) o
cubriéndolas.
● El vehículo circula por una zona sin líneas blancas (amarillas), como delante de una
barrera de peaje o puesto de control o en una intersección, etc.
● Las líneas blancas (amarillas) están agrietadas, hay “balizas luminosas adosadas al
pavimento” o piedras.
● No se ven, o se ven con dificultad, las líneas blancas (amarillas) a causa de la arena,
etc.
● El vehículo circula por una carretera cuya superficie está mojada por la lluvia, con
charcos, etc.
● Las líneas de tráfico son amarillas, lo que puede hacer que sea más difícil
reconocerlas que las blancas.
● Las líneas blancas (amarillas) se entrecruzan con la cuneta, etc.
● El vehículo circula por una superficie brillante, como el cemento.
● El vehículo circula por una superficie que está brillante porque refleja la luz, etc.
● El vehículo circula por una zona donde la luminosidad cambia repentinamente, como
a la entrada y salida de túneles, etc.
● La luz de los faros de un vehículo que circula en sentido opuesto, el sol, etc. entra en
la cámara.
Cuando el sistema detecta que el vehículo se
tambalea mientras está activada la función de
aviso de balanceo del vehículo, suena un
avisador acústico y aparecen
simultáneamente en el visualizador de
información múltiple un mensaje que advierte
al conductor de la necesidad de descansar y el
símbolo que se muestra en la imagen.
Page 386 of 800

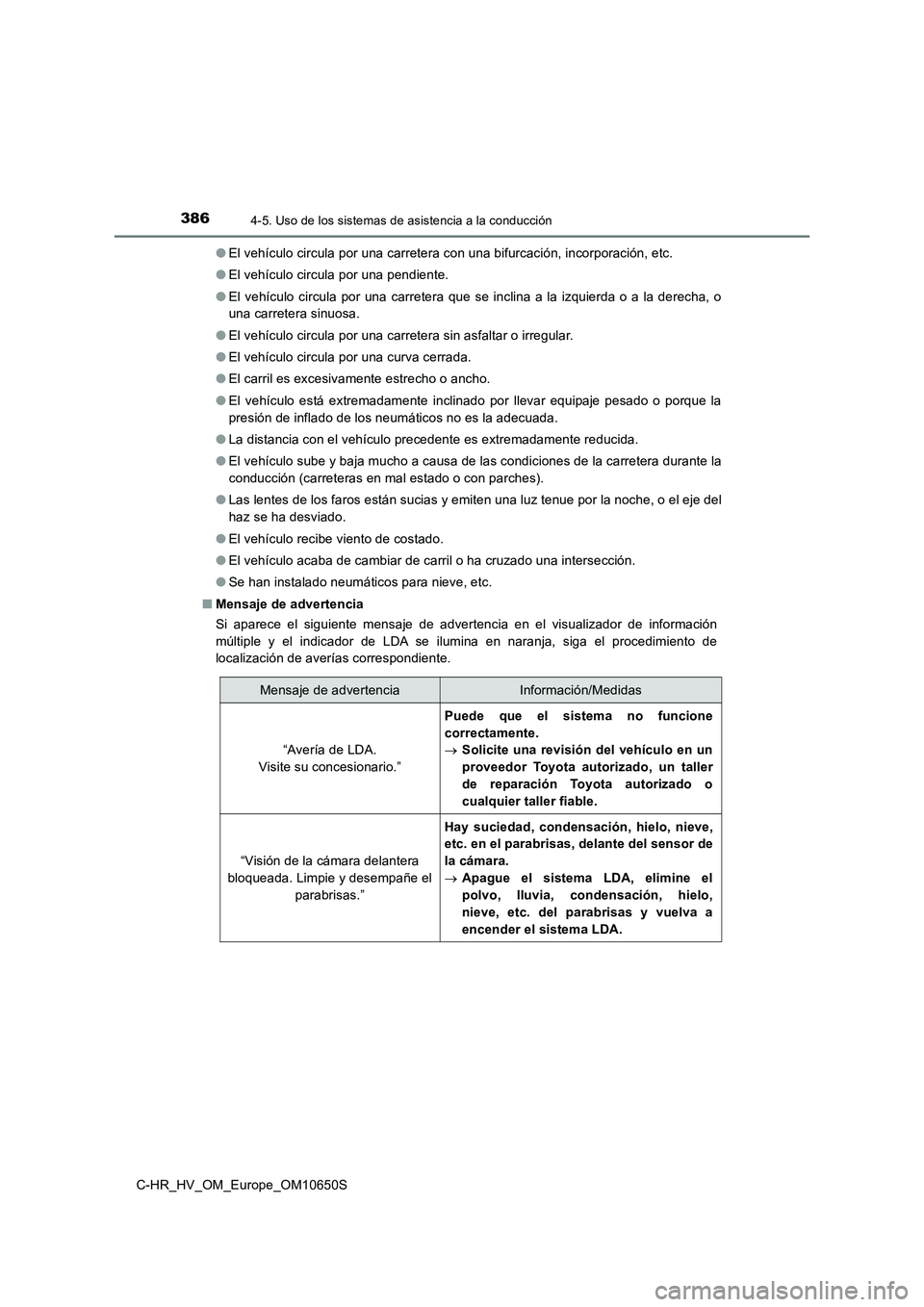

3864-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
● El vehículo circula por una carretera con una bifurcación, incorporación, etc.
● El vehículo circula por una pendiente.
● El vehículo circula por una carretera que se inclina a la izquierda o a la derecha, o
una carretera sinuosa.
● El vehículo circula por una carretera sin asfaltar o irregular.
● El vehículo circula por una curva cerrada.
● El carril es excesivamente estrecho o ancho.
● El vehículo está extremadamente inclinado por llevar equipaje pesado o porque la
presión de inflado de los neumáticos no es la adecuada.
● La distancia con el vehículo precedente es extremadamente reducida.
● El vehículo sube y baja mucho a causa de las condiciones de la carretera durante la
conducción (carreteras en mal estado o con parches).
● Las lentes de los faros están sucias y emiten una luz tenue por la noche, o el eje del
haz se ha desviado.
● El vehículo recibe viento de costado.
● El vehículo acaba de cambiar de carril o ha cruzado una intersección.
● Se han instalado neumáticos para nieve, etc.
■ Mensaje de advertencia
Si aparece el siguiente mensaje de advertencia en el visualizador de información
múltiple y el indicador de LDA se ilumina en naranja, siga el procedimiento de
localización de averías correspondiente.
Mensaje de advertenciaInformación/Medidas
“Avería de LDA.
Visite su concesionario.”
Puede que el sistema no funcione
correctamente.
Solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller
de reparación Toyota autorizado o
cualquier taller fiable.
“Visión de la cámara delantera
bloqueada. Limpie y desempañe el
parabrisas.”
Hay suciedad, condensación, hielo, nieve,
etc. en el parabrisas, delante del sensor de
la cámara.
Apague el sistema LDA, elimine el
polvo, lluvia, condensación, hielo,
nieve, etc. del parabrisas y vuelva a
encender el sistema LDA.

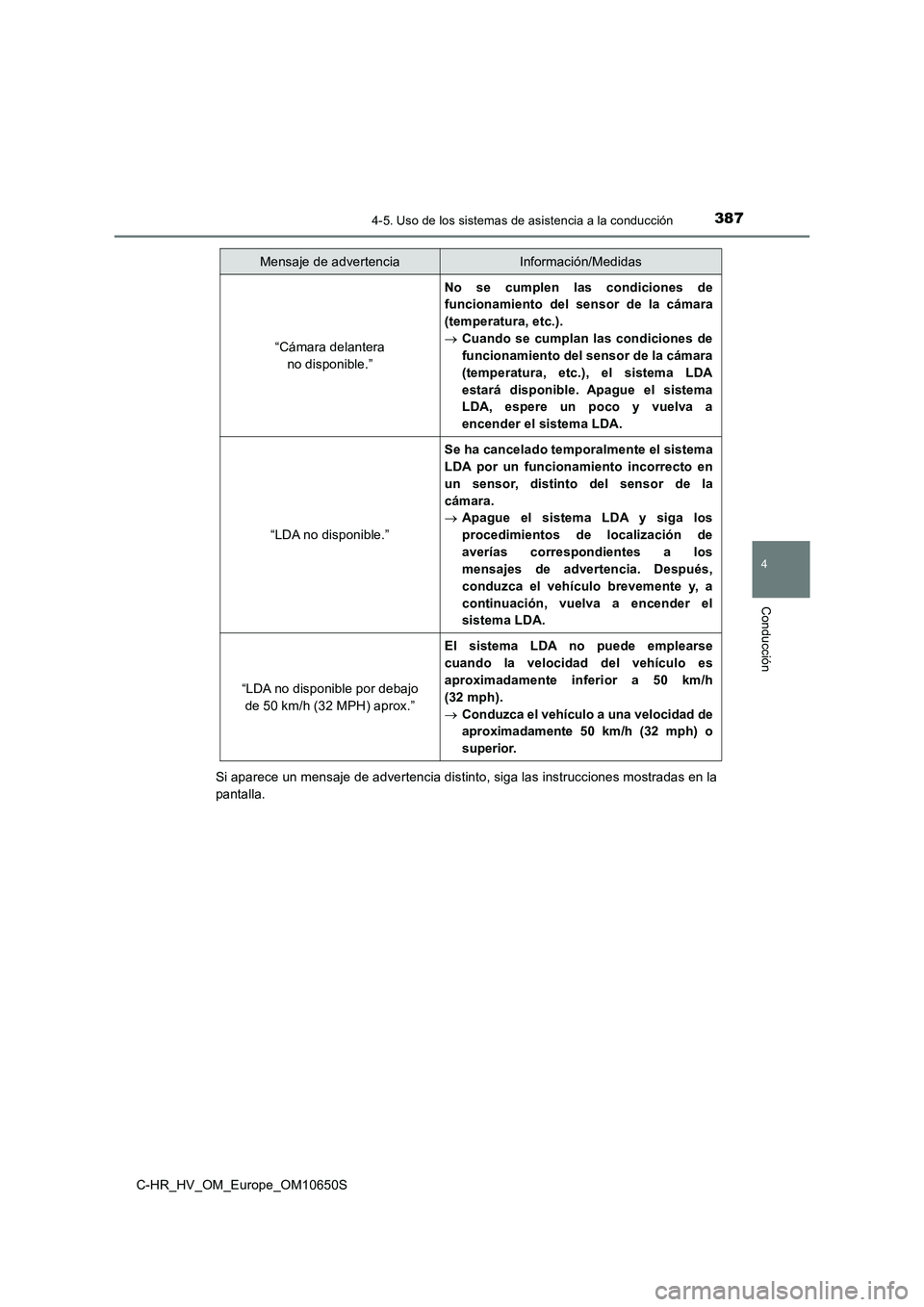

Page 387 of 800

3874-5. Uso de los sistemas de asistencia a la conducción
4
Conducción
C-HR_HV_OM_Europe_OM10650S
Si aparece un mensaje de advertencia distinto, siga las instrucciones mostradas en la
pantalla.
“Cámara delantera
no disponible.”
No se cumplen las condiciones de
funcionamiento del sensor de la cámara
(temperatura, etc.).
Cuando se cumplan las condiciones de
funcionamiento del sensor de la cámara
(temperatura, etc.), el sistema LDA
estará disponible. Apague el sistema
LDA, espere un poco y vuelva a
encender el sistema LDA.
“LDA no disponible.”
Se ha cancelado temporalmente el sistema
LDA por un funcionamiento incorrecto en
un sensor, distinto del sensor de la
cámara.
Apague el sistema LDA y siga los
procedimientos de localización de
averías correspondientes a los
mensajes de advertencia. Después,
conduzca el vehículo brevemente y, a
continuación, vuelva a encender el
sistema LDA.
“LDA no disponible por debajo
de 50 km/h (32 MPH) aprox.”
El sistema LDA no puede emplearse
cuando la velocidad del vehículo es
aproximadamente inferior a 50 km/h
(32 mph).
Conduzca el vehículo a una velocidad de
aproximadamente 50 km/h (32 mph) o
superior.
Mensaje de advertenciaInformación/Medidas
Page 388 of 800

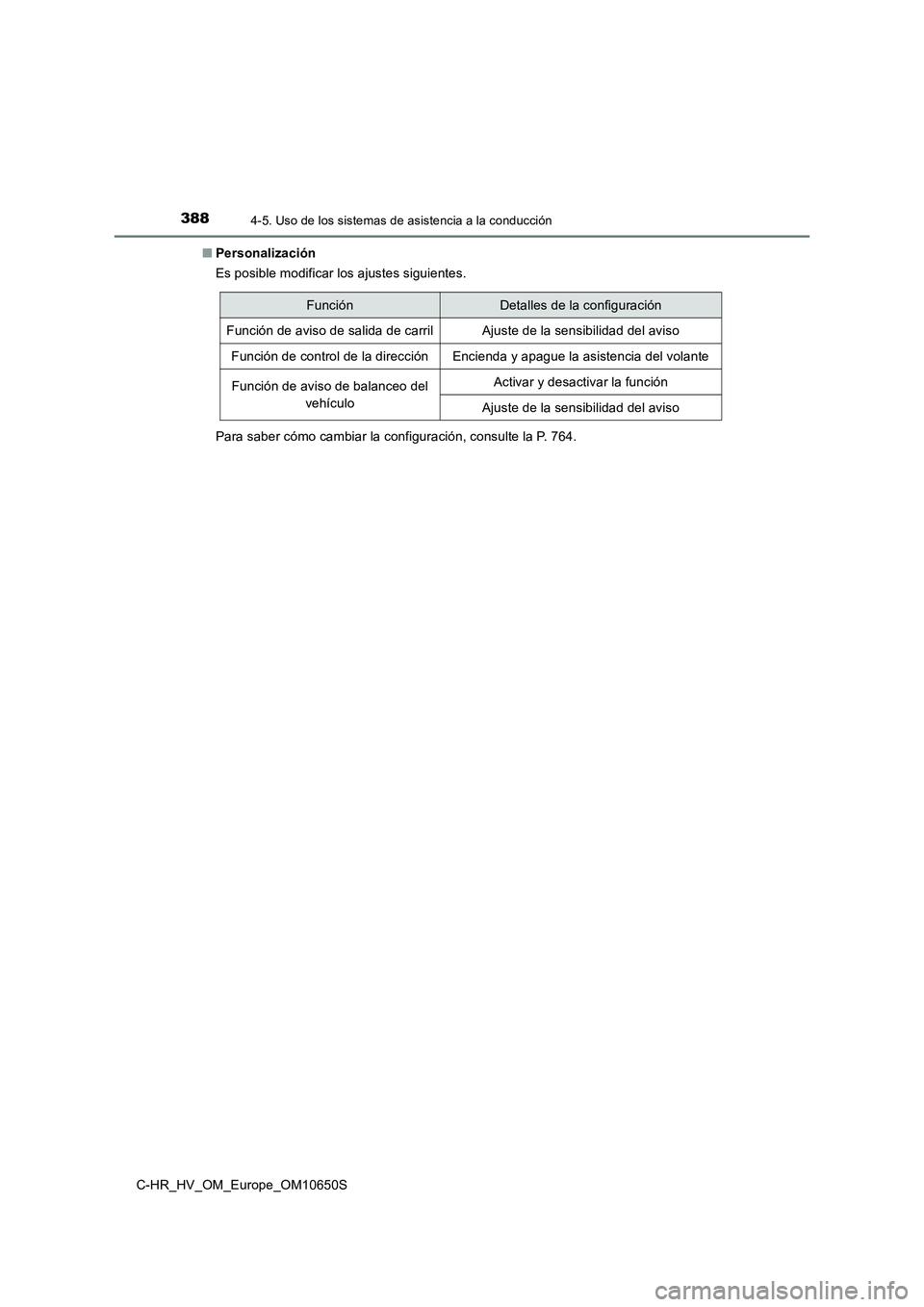

3884-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
■ Personalización
Es posible modificar los ajustes siguientes.
Para saber cómo cambiar la configuración, consulte la P. 764.
FunciónDetalles de la configuración
Función de aviso de salida de carrilAjuste de la sensibilidad del aviso
Función de control de la direcciónEncienda y apague la asistencia del volante
Función de aviso de balanceo del
vehículo
Activar y desactivar la función
Ajuste de la sensibilidad del aviso
Page 389 of 800

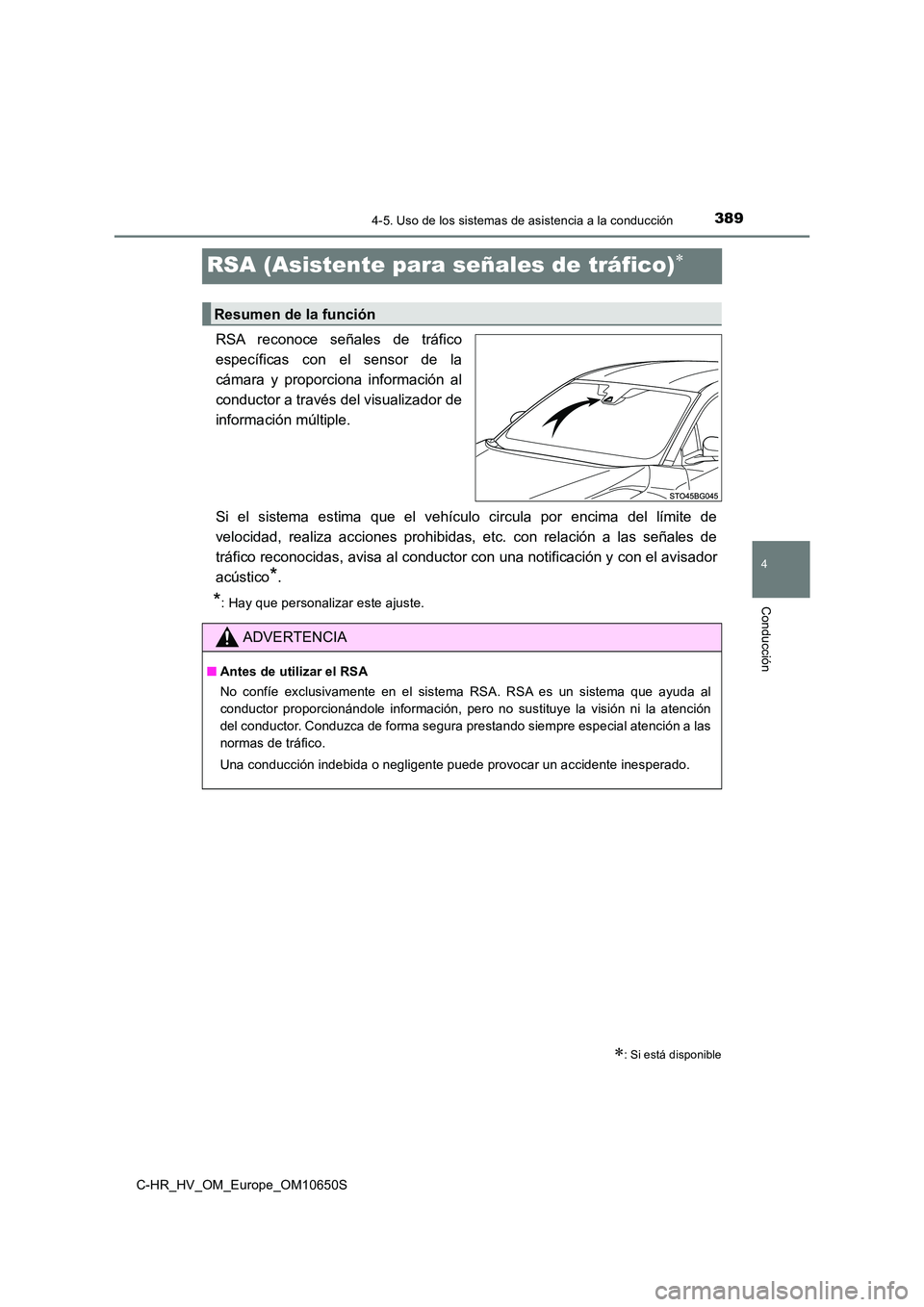

389
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
C-HR_HV_OM_Europe_OM10650S
RSA (Asistente para señales de tráfico)
RSA reconoce señales de tráfico
específicas con el sensor de la
cámara y proporciona información al
conductor a través del visualizador de
información múltiple.
Si el sistema estima que el vehículo circula por encima del límite de
velocidad, realiza acciones prohibidas, etc. con relación a las señales de
tráfico reconocidas, avisa al conductor con una notificación y con el avisador
acústico*.
*: Hay que personalizar este ajuste.
: Si está disponible
Resumen de la función
ADVERTENCIA
■ Antes de utilizar el RSA
No confíe exclusivamente en el sistema RSA. RSA es un sistema que ayuda al
conductor proporcionándole información, pero no sustituye la visión ni la atención
del conductor. Conduzca de forma segura prestando siempre especial atención a las
normas de tráfico.
Una conducción indebida o negligente puede provocar un accidente inesperado.
Page 390 of 800

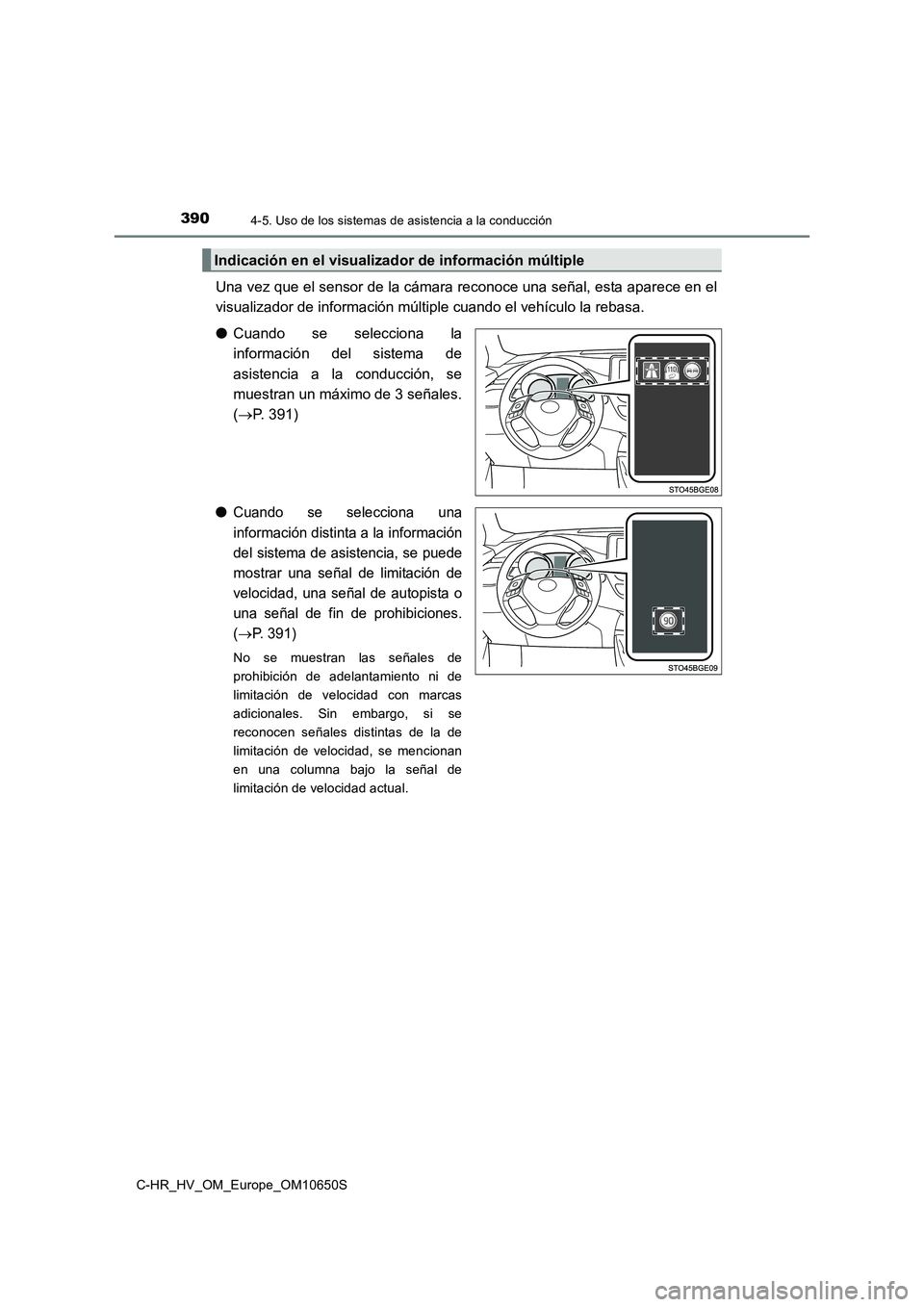

3904-5. Uso de los sistemas de asistencia a la conducción
C-HR_HV_OM_Europe_OM10650S
Una vez que el sensor de la cámara reconoce una señal, esta aparece en el
visualizador de información múltiple cuando el vehículo la rebasa.
● Cuando se selecciona la
información del sistema de
asistencia a la conducción, se
muestran un máximo de 3 señales.
( P. 391)
●Cuando se selecciona una
información distinta a la información
del sistema de asistencia, se puede
mostrar una señal de limitación de
velocidad, una señal de autopista o
una señal de fin de prohibiciones.
(P. 391)
No se muestran las señales de
prohibición de adelantamiento ni de
limitación de velocidad con marcas
adicionales. Sin embargo, si se
reconocen señales distintas de la de
limitación de velocidad, se mencionan
en una columna bajo la señal de
limitación de velocidad actual.
Indicación en el visualizador de información múltiple
