TOYOTA C-HR 2019 Upute Za Rukovanje (in Croatian)

5014-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E■
Parkiranje
Zaustavite se tako da se
središnji dio ciljnog parkirnog
mjesta nalazi skoro okomito
prema vozilu. Zatim pritisnite
prekidač sustava S-IPA
dvaput i provjerite je li prikaz
na višenamjenskom zaslonu
prebačen na „Back-in
Parking”.
●Vizualno provjerite
područje u smjeru strelice
koja naznačava smjer
automatskog rada
upravljača te ciljno
parkirno mjesto na
zaslonu.
●Način rada mijenja se
svakim pritiskom na S-IPA
prekidač. (
→str. 482)
●Kada ručica mjenjača nije u položaju D, S (motor M20A-FXS)
ili B (motor 2ZR-FXE), ili kada je otkrivena brzina vozila,
pritiskom prekidača sustava S-IPA zaslon se neće prebaciti na
prikaz „Back-in Parking”.
●Možete upravljati ručicom pokazivača smjera (
→str. 320) da
biste odabrali želite li parkirati nalijevo ili nadesno.
●Sustavom se nije moguće služiti kada je parkirno mjesto
preusko ili nema dovoljno prostora za rad sustava pomoći.
Za odabir drugog parkirnog mjesta proučite podatke prikazane
na višenamjenskom zaslonu.
Otprilike 1 m
1
C-HR_HV_OM_Europe_OM10647CR.book Page 501 Saturday, November 16, 2019 5:49 PM

5024-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

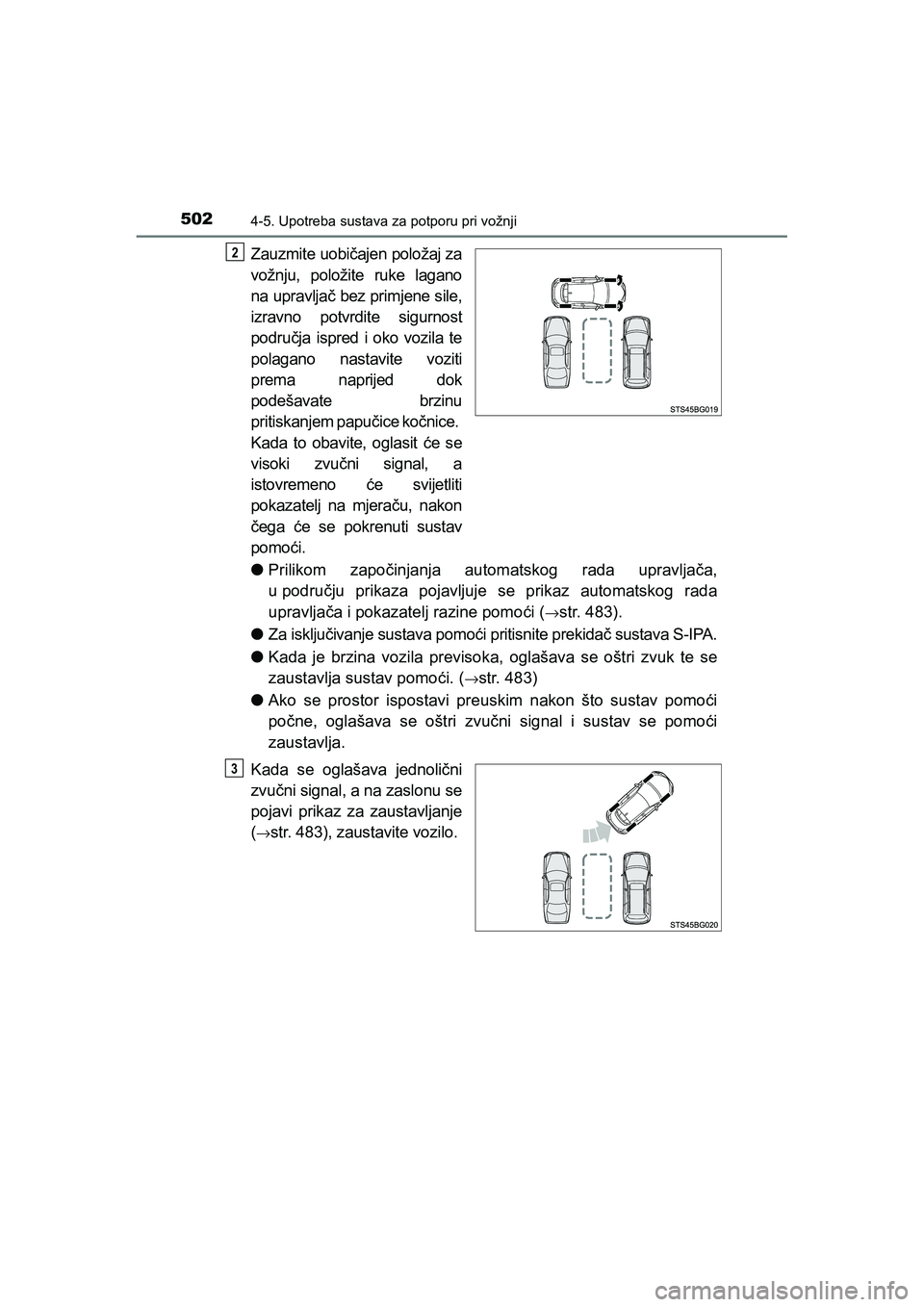

Zauzmite uobičajen položaj za
vožnju, položite ruke lagano
na upravljač bez primjene sile,
izravno potvrdite sigurnost
područja ispred i oko vozila te
polagano nastavite voziti
prema naprijed dok
podešavate brzinu
pritiskanjem papučice kočnice.
Kada to obavite, oglasit će se
visoki zvučni signal, a
istovremeno će svijetliti
pokazatelj na mjeraču, nakon
čega će se pokrenuti sustav
pomoći.
●Prilikom započinjanja automatskog rada upravljača,
upodručju prikaza pojavljuje se prikaz automatskog rada
upravljača i pokazatelj razine pomoći (
→str. 483).
●Za isključivanje sustava pomoći pritisnite prekidač sustava S-IPA.
●Kada je brzina vozila previsoka, oglašava se oštri zvuk te se
zaustavlja sustav pomoći. (
→str. 483)
●Ako se prostor ispostavi preuskim nakon što sustav pomoći
počne, oglašava se oštri zvučni signal i sustav se pomoći
zaustavlja.
Kada se oglašava jednolični
zvučni signal, a na zaslonu se
pojavi prikaz za zaustavljanje
(
→str. 483), zaustavite vozilo.
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 502 Saturday, November 16, 2019 5:49 PM

5034-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

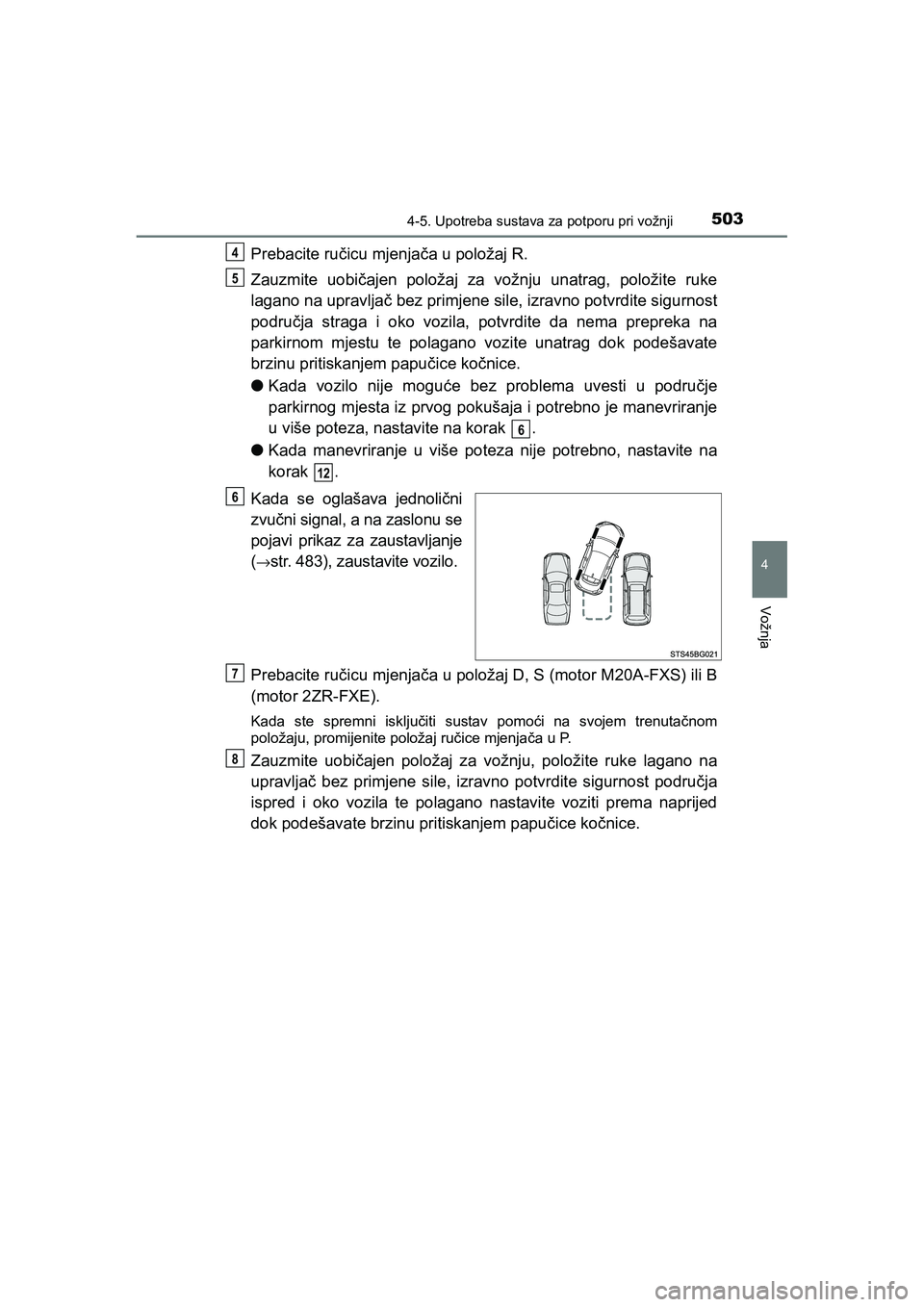

Prebacite ručicu mjenjača u položaj R.
Zauzmite uobičajen položaj za vožnju unatrag, položite ruke
lagano na upravljač bez primjene sile, izravno potvrdite sigurnost
područja straga i oko vozila, potvrdite da nema prepreka na
parkirnom mjestu te polagano vozite unatrag dok podešavate
brzinu pritiskanjem papučice kočnice.
●Kada vozilo nije moguće bez problema uvesti u područje
parkirnog mjesta iz prvog pokušaja i potrebno je manevriranje
u više poteza, nastavite na korak .
●Kada manevriranje u više poteza nije potrebno, nastavite na
korak .
Kada se oglašava jednolični
zvučni signal, a na zaslonu se
pojavi prikaz za zaustavljanje
(
→str. 483), zaustavite vozilo.
Prebacite ručicu mjenjača u položaj D, S (motor M20A-FXS) ili B
(motor 2ZR-FXE).
Kada ste spremni isključiti sustav pomoći na svojem trenutačnom
položaju, promijenite položaj ručice mjenjača u P.
Zauzmite uobičajen položaj za vožnju, položite ruke lagano na
upravljač bez primjene sile, izravno potvrdite sigurnost područja
ispred i oko vozila te polagano nastavite voziti prema naprijed
dok podešavate brzinu pritiskanjem papučice kočnice.
4
5
6
12
6
7
8
C-HR_HV_OM_Europe_OM10647CR.book Page 503 Saturday, November 16, 2019 5:49 PM

5044-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

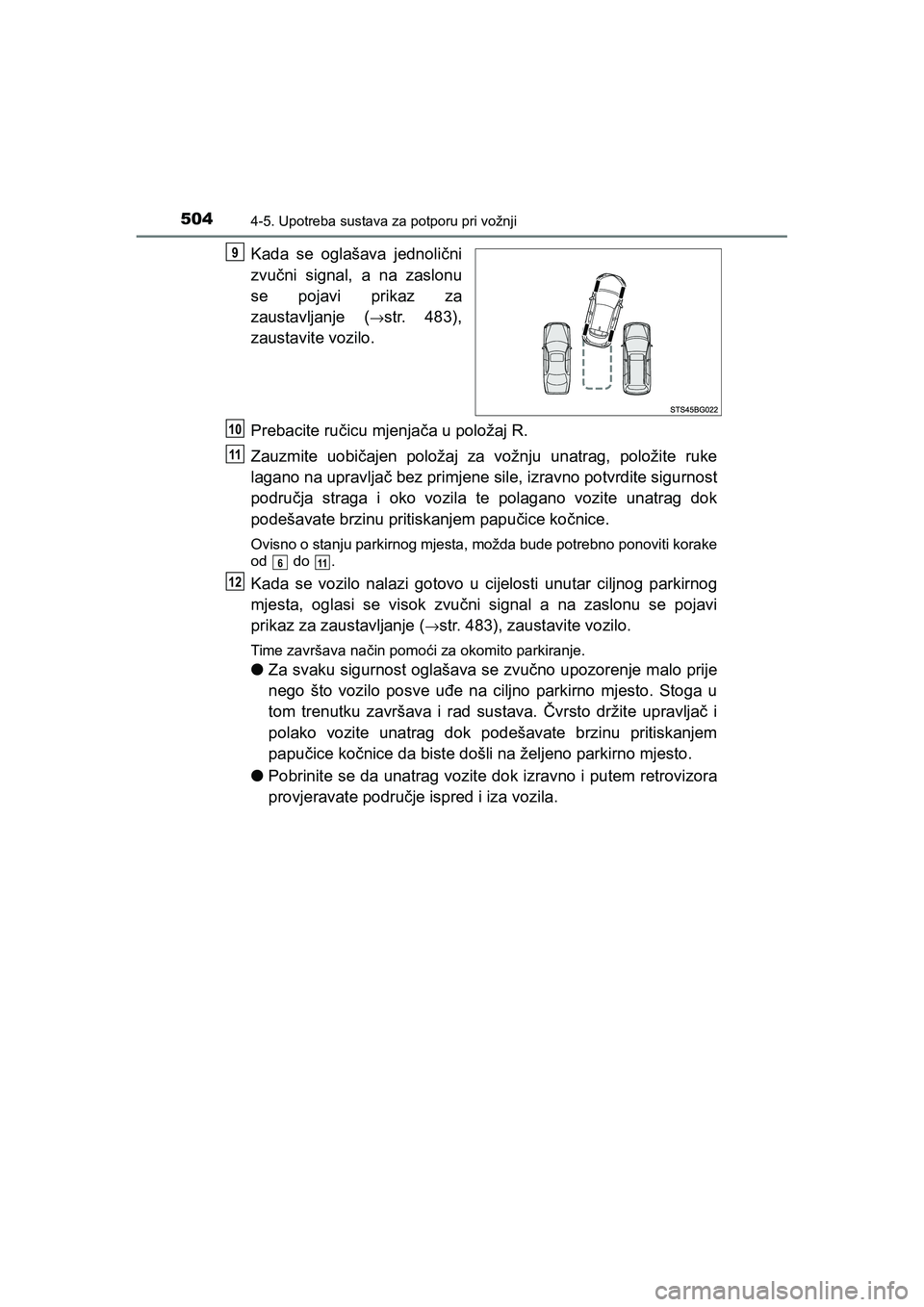

Kada se oglašava jednolični
zvučni signal, a na zaslonu
se pojavi prikaz za
zaustavljanje (
→str. 483),
zaustavite vozilo.
Prebacite ručicu mjenjača u položaj R.
Zauzmite uobičajen položaj za vožnju unatrag, položite ruke
lagano na upravljač bez primjene sile, izravno potvrdite sigurnost
područja straga i oko vozila te polagano vozite unatrag dok
podešavate brzinu pritiskanjem papučice kočnice.
Ovisno o stanju parkirnog mjesta, možda bude potrebno ponoviti korake
od do .
Kada se vozilo nalazi gotovo u cijelosti unutar ciljnog parkirnog
mjesta, oglasi se visok zvučni signal a na zaslonu se pojavi
prikaz za zaustavljanje (
→str. 483), zaustavite vozilo.
Time završava način pomoći za okomito parkiranje.
●Za svaku sigurnost oglašava se zvučno upozorenje malo prije
nego što vozilo posve uđe na ciljno parkirno mjesto. Stoga u
tom trenutku završava i rad sustava. Čvrsto držite upravljač i
polako vozite unatrag dok podešavate brzinu pritiskanjem
papučice kočnice da biste došli na željeno parkirno mjesto.
●Pobrinite se da unatrag vozite dok izravno i putem retrovizora
provjeravate područje ispred i iza vozila.
9
10
11
611
12
C-HR_HV_OM_Europe_OM10647CR.book Page 504 Saturday, November 16, 2019 5:49 PM

5054-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E
■Uvjeti rada načina pomoći za okomito parkiranje
●Za ispravnu upotrebu funkcije, vozite polagano (brzinom na kojoj se vozilo
može brzo zaustaviti). Potpuno se zaustavite tako da je središnji dio
parkirnog mjesta gotovo okomit prema vozilu, a zatim pritisnite prekidač
sustava S-IPA.
●Funkciju nije moguće upotrebljavati dok brzina vozila iznosi otprilike 30 km/h
ili više.
●Za otkrivanje parkiranih vozila i pronalazak parkirnog mjesta upotrebljavaju
se prednji bočni i stražnji bočni senzori. Stoga, kada otkrivanje nije moguće
(→str. 518), ne navode se nikakve upute.
●Ako nema parkiranih vozila, nije moguće odrediti parkirno mjesto. Stoga nije
moguć rad načina pomoći za okomito parkiranje.
●Ako nije moguće otkriti okolinu parkirnog mjesta, način pomoći za okomito
parkiranje možda neće moći raditi.
■Savjeti za upotrebu načina pomoći pri okomitom parkiranju ●Ovisno o stanju parkirnog mjesta, ako
nema dovoljno prostora ispred vozila
koje je potrebno da bi se izvelo
parkiranje, ciljno parkirno mjesto možda
ne bude dostupno.
Željeno parkirno mjesto
Zid
Ostavite prostor od otprilike 1 m od
parkiranih vozila i primaknite se
ciljnom parkirnom mjestu. Ako je
prostor između vašeg vozila i drugih
parkiranih vozila prevelik, prednji
bočni i stražnji bočni senzori možda
neće biti u mogućnosti otkriti
parkirana vozila.
Zaustavite se tako da se središnji dio
ciljnog parkirnog mjesta nalazi
okomito prema vozilu. Nadalje,
prekidač sustava S-IPA pritisnite
samo kada je vozilo potpuno
zaustavljeno.
1
Otprilike 1 m
(3,3 ft.)
2
C-HR_HV_OM_Europe_OM10647CR.book Page 505 Saturday, November 16, 2019 5:49 PM

5064-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

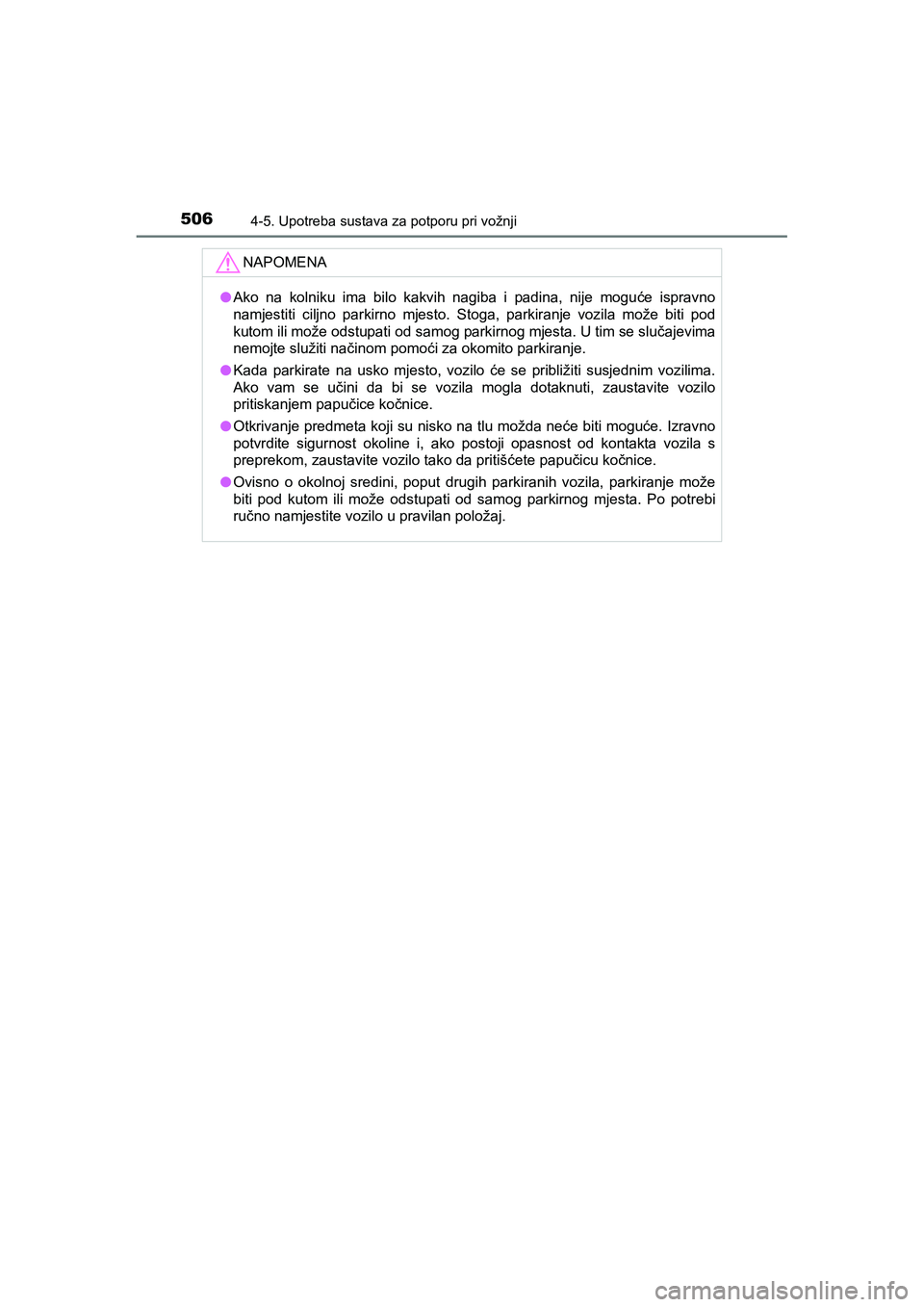

NAPOMENA
●Ako na kolniku ima bilo kakvih nagiba i padina, nije moguće ispravno
namjestiti ciljno parkirno mjesto. Stoga, parkiranje vozila može biti pod
kutom ili može odstupati od samog parkirnog mjesta. U tim se slučajevima
nemojte služiti načinom pomoći za okomito parkiranje.
●Kada parkirate na usko mjesto, vozilo će se približiti susjednim vozilima.
Ako vam se učini da bi se vozila mogla dotaknuti, zaustavite vozilo
pritiskanjem papučice kočnice.
●Otkrivanje predmeta koji su nisko na tlu možda neće biti moguće. Izravno
potvrdite sigurnost okoline i, ako postoji opasnost od kontakta vozila s
preprekom, zaustavite vozilo tako da pritišćete papučicu kočnice.
●Ovisno o okolnoj sredini, poput drugih parkiranih vozila, parkiranje može
biti pod kutom ili može odstupati od samog parkirnog mjesta. Po potrebi
ručno namjestite vozilo u pravilan položaj.
C-HR_HV_OM_Europe_OM10647CR.book Page 506 Saturday, November 16, 2019 5:49 PM

5074-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

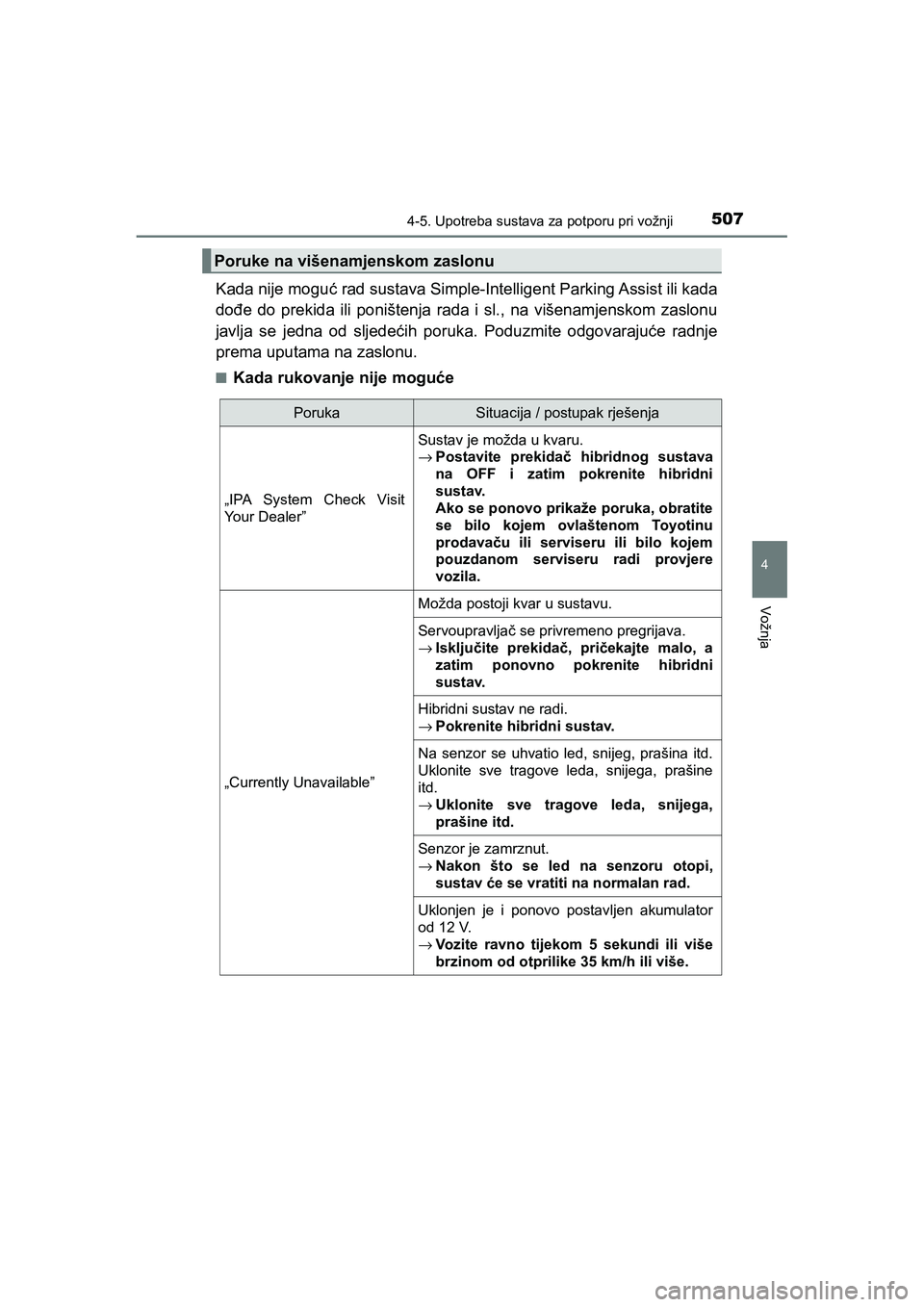

Kada nije moguć rad sustava Simple-Intelligent Parking Assist ili kada
dođe do prekida ili poništenja rada i sl., na višenamjenskom zaslonu
javlja se jedna od sljedećih poruka. Poduzmite odgovarajuće radnje
prema uputama na zaslonu.
■Kada rukovanje nije moguće
Poruke na višenamjenskom zaslonu
PorukaSituacija / postupak rješenja
„IPA System Check Visit
Your Dealer”
Sustav je možda u kvaru.
→Postavite prekidač hibridnog sustava
na OFF i zatim pokrenite hibridni
sustav.
Ako se ponovo prikaže poruka, obratite
se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi provjere
vozila.
„Currently Unavailable”
Možda postoji kvar u sustavu.
Servoupravljač se privremeno pregrijava.
→Isključite prekidač, pričekajte malo, a
zatim ponovno pokrenite hibridni
sustav.
Hibridni sustav ne radi.
→Pokrenite hibridni sustav.
Na senzor se uhvatio led, snijeg, prašina itd.
Uklonite sve tragove leda, snijega, prašine
itd.
→Uklonite sve tragove leda, snijega,
prašine itd.
Senzor je zamrznut.
→Nakon što se led na senzoru otopi,
sustav će se vratiti na normalan rad.
Uklonjen je i ponovo postavljen akumulator
od 12 V.
→Vozite ravno tijekom 5 sekundi ili više
brzinom od otprilike 35 km/h ili više.
C-HR_HV_OM_Europe_OM10647CR.book Page 507 Saturday, November 16, 2019 5:49 PM

5084-5. Upotreba sustava za potporu pri vožnji

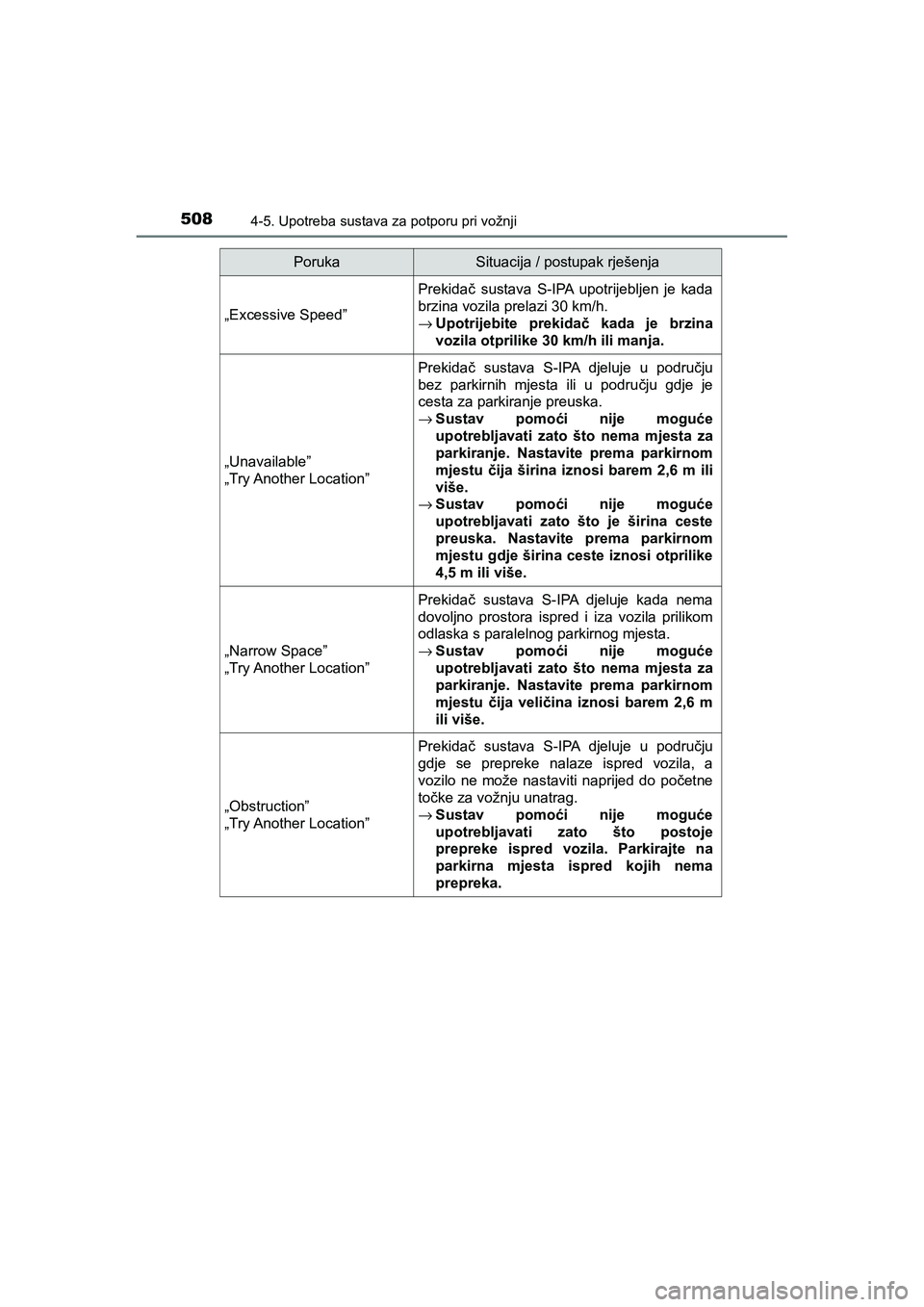

C-HR_HV_OM_Europe_OM10647E„Excessive Speed”
Prekidač sustava S-IPA upotrijebljen je kada
brzina vozila prelazi 30 km/h.
→Upotrijebite prekidač kada je brzina
vozila otprilike 30 km/h ili manja.
„Unavailable”
„Try Another Location”
Prekidač sustava S-IPA djeluje u području
bez parkirnih mjesta ili u području gdje je
cesta za parkiranje preuska.
→Sustav pomoći nije moguće
upotrebljavati zato što nema mjesta za
parkiranje. Nastavite prema parkirnom
mjestu čija širina iznosi barem 2,6 m ili
više.
→Sustav pomoći nije moguće
upotrebljavati zato što je širina ceste
preuska. Nastavite prema parkirnom
mjestu gdje širina ceste iznosi otprilike
4,5 m ili više.
„Narrow Space”
„Try Another Location”
Prekidač sustava S-IPA djeluje kada nema
dovoljno prostora ispred i iza vozila prilikom
odlaska s paralelnog parkirnog mjesta.
→Sustav pomoći nije moguće
upotrebljavati zato što nema mjesta za
parkiranje. Nastavite prema parkirnom
mjestu čija veličina iznosi barem 2,6 m
ili više.
„Obstruction”
„Try Another Location”
Prekidač sustava S-IPA djeluje u području
gdje se prepreke nalaze ispred vozila, a
vozilo ne može nastaviti naprijed do početne
točke za vožnju unatrag.
→Sustav pomoći nije moguće
upotrebljavati zato što postoje
prepreke ispred vozila. Parkirajte na
parkirna mjesta ispred kojih nema
prepreka.
PorukaSituacija / postupak rješenja
C-HR_HV_OM_Europe_OM10647CR.book Page 508 Saturday, November 16, 2019 5:49 PM

5094-5. Upotreba sustava za potporu pri vožnji
4
Vožnja

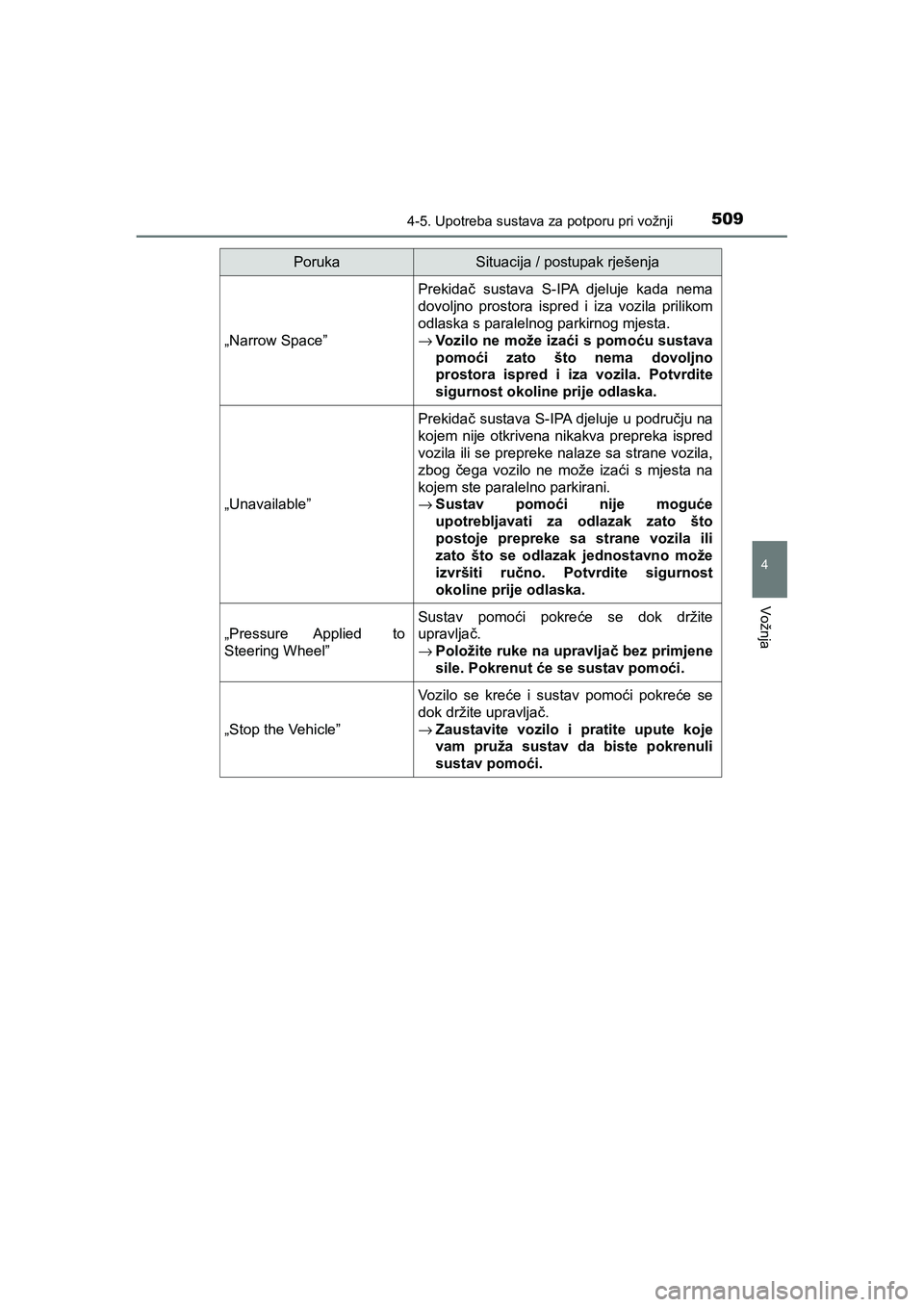

C-HR_HV_OM_Europe_OM10647E„Narrow Space”
Prekidač sustava S-IPA djeluje kada nema
dovoljno prostora ispred i iza vozila prilikom
odlaska s paralelnog parkirnog mjesta.
→Vozilo ne može izaći s pomoću sustava
pomoći zato što nema dovoljno
prostora ispred i iza vozila. Potvrdite
sigurnost okoline prije odlaska.
„Unavailable”
Prekidač sustava S-IPA djeluje u području na
kojem nije otkrivena nikakva prepreka ispred
vozila ili se prepreke nalaze sa strane vozila,
zbog čega vozilo ne može izaći s mjesta na
kojem ste paralelno parkirani.
→Sustav pomoći nije moguće
upotrebljavati za odlazak zato što
postoje prepreke sa strane vozila ili
zato što se odlazak jednostavno može
izvršiti ručno. Potvrdite sigurnost
okoline prije odlaska.
„Pressure Applied to
Steering Wheel”
Sustav pomoći pokreće se dok držite
upravljač.
→Položite ruke na upravljač bez primjene
sile. Pokrenut će se sustav pomoći.
„Stop the Vehicle”
Vozilo se kreće i sustav pomoći pokreće se
dok držite upravljač.
→Zaustavite vozilo i pratite upute koje
vam pruža sustav da biste pokrenuli
sustav pomoći.
PorukaSituacija / postupak rješenja
C-HR_HV_OM_Europe_OM10647CR.book Page 509 Saturday, November 16, 2019 5:49 PM

5104-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E■
Kada je poništen rad
PorukaSituacija / postupak rješenja
„Park Assist Cancelled”
Dok djeluje sustav pomoći, vozač prebacuje
ručicu mjenjača u položaj P ili upotrebljava
prekidač sustava S-IPA.
„Excessive Speed”
Brzina vozila premašila je 30 km/h prilikom
potrage za pogodnim mjestom za način pomoći
za paralelno parkiranje.
„Narrow Space”Sustav pomoći pokrenut je u području s
uskim parkirnim mjestima.
„No Exit Direction
Specified”
Dok upotrebljavate način pomoći prilikom
odlaska iz paralelnog parkiranja, položaj
ručice mjenjača mijenja se bez upotrebe
ručice pokazivača smjera u svrhu odabira
smjera odlaska.
→Pratite navođenje koje pruža sustav.
„Wrong Direction”
Dok sustav pomoći radi, vozilo nastavlja
u smjeru suprotnom od navedenog
u navođenju.
→Pratite navođenje koje pruža sustav da
biste nastavili naprijed.
„Cannot Reach Desired
Position”
Dostigli ste maksimalan broj skretanja za
odabran način manevriranja vozilom za
vrijeme djelovanja sustava pomoći ili ciljno
parkirno mjesto nije moguće dosegnuti zbog
toga što se sustav upotrebljava na cesti s
izraženim nagibom.
→Pratite navođenje sustava pomoći i
upotrijebite sustav u širokom području
koje nije pod izraženim nagibom.
C-HR_HV_OM_Europe_OM10647CR.book Page 510 Saturday, November 16, 2019 5:49 PM
