TOYOTA C-HR 2019 Upute Za Rukovanje (in Croatian)

4614-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

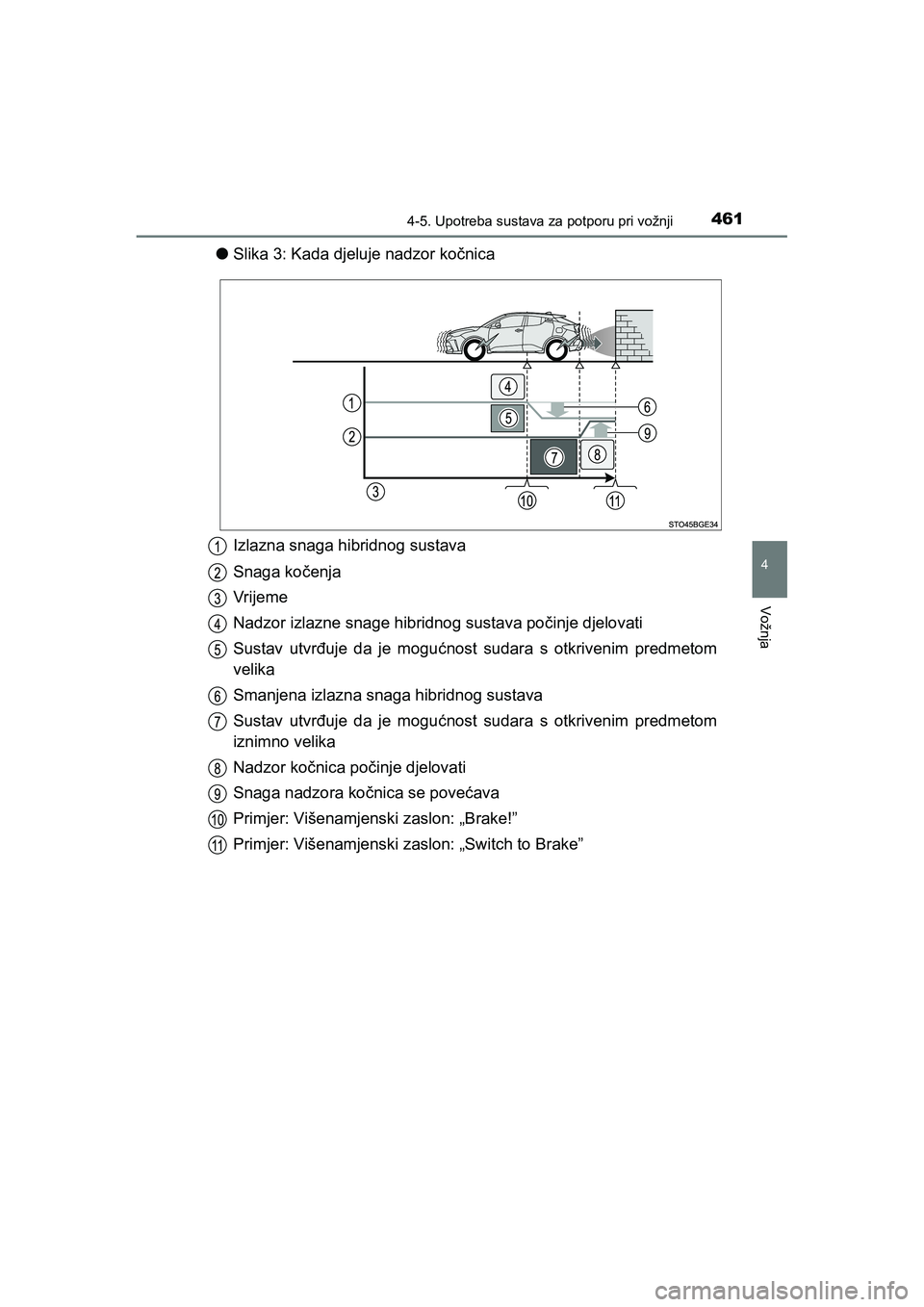

●Slika 3: Kada djeluje nadzor kočnica
Izlazna snaga hibridnog sustava
Snaga kočenja
Vrijeme
Nadzor izlazne snage hibridnog sustava počinje djelovati
Sustav utvrđuje da je mogućnost sudara s otkrivenim predmetom
velika
Smanjena izlazna snaga hibridnog sustava
Sustav utvrđuje da je mogućnost sudara s otkrivenim predmetom
iznimno velika
Nadzor kočnica počinje djelovati
Snaga nadzora kočnica se povećava
Primjer: Višenamjenski zaslon: „Brake!”
Primjer: Višenamjenski zaslon: „Switch to Brake”
C-HR_HV_OM_Europe_OM10647CR.book Page 461 Saturday, November 16, 2019 5:49 PM

4624-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

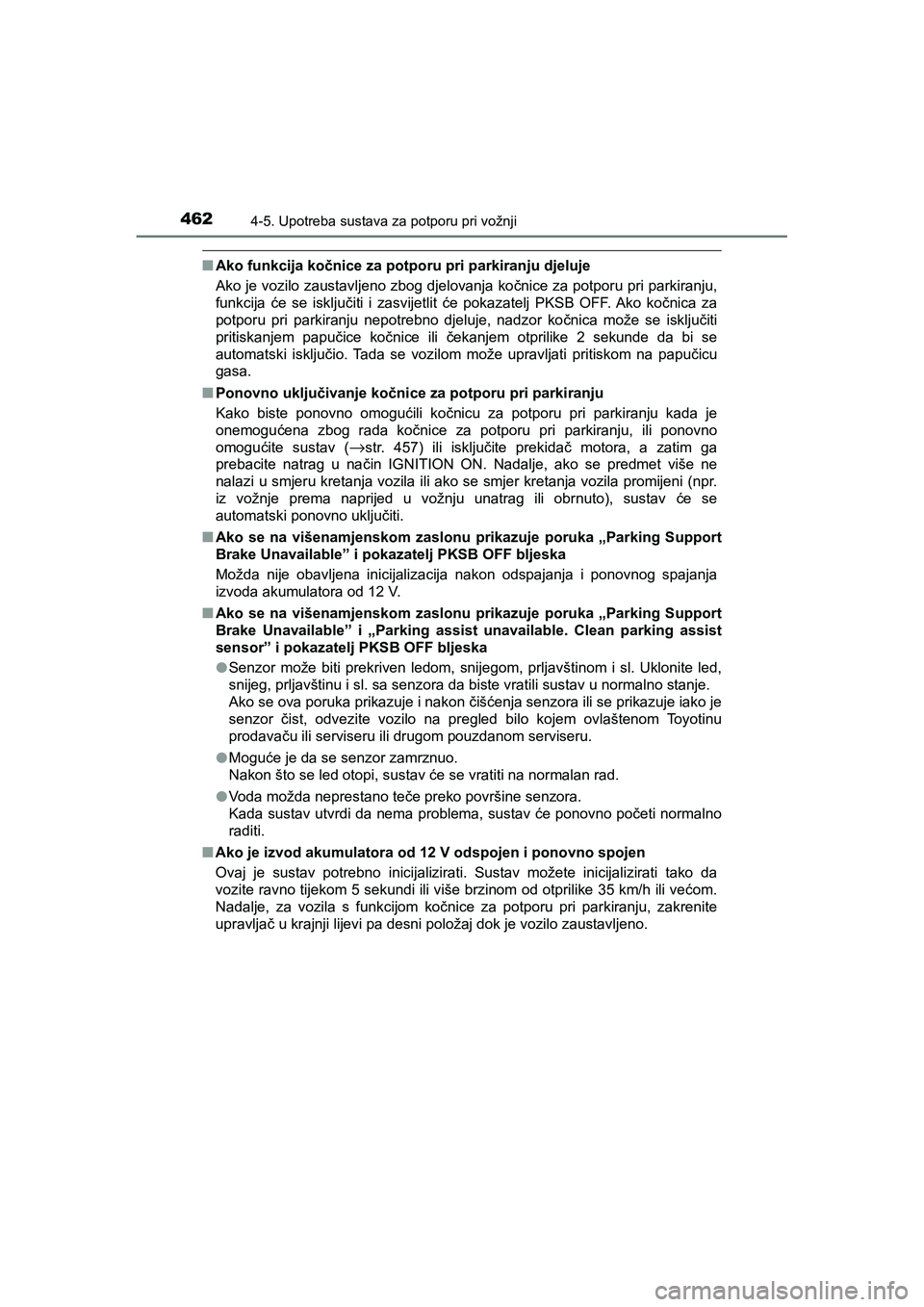

■Ako funkcija kočnice za potporu pri parkiranju djeluje
Ako je vozilo zaustavljeno zbog djelovanja kočnice za potporu pri parkiranju,
funkcija će se isključiti i zasvijetlit će pokazatelj PKSB OFF. Ako kočnica za
potporu pri parkiranju nepotrebno djeluje, nadzor kočnica može se isključiti
pritiskanjem papučice kočnice ili čekanjem otprilike 2 sekunde da bi se
automatski isključio. Tada se vozilom može upravljati pritiskom na papučicu
gasa.
■Ponovno uključivanje kočnice za potporu pri parkiranju
Kako biste ponovno omogućili kočnicu za potporu pri parkiranju kada je
onemogućena zbog rada kočnice za potporu pri parkiranju, ili ponovno
omogućite sustav (
→str. 457) ili isključite prekidač motora, a zatim ga
prebacite natrag u način IGNITION ON. Nadalje, ako se predmet više ne
nalazi u smjeru kretanja vozila ili ako se smjer kretanja vozila promijeni (npr.
iz vožnje prema naprijed u vožnju unatrag ili obrnuto), sustav će se
automatski ponovno uključiti.
■Ako se na višenamjenskom zaslonu prikazuje poruka „Parking Support
Brake Unavailable” i pokazatelj PKSB OFF bljeska
Možda nije obavljena inicijalizacija nakon odspajanja i ponovnog spajanja
izvoda akumulatora od 12 V.
■Ako se na višenamjenskom zaslonu prikazuje poruka „Parking Support
Brake Unavailable” i „Parking assist unavailable. Clean parking assist
sensor” i pokazatelj PKSB OFF bljeska
●Senzor može biti prekriven ledom, snijegom, prljavštinom i sl. Uklonite led,
snijeg, prljavštinu i sl. sa senzora da biste vratili sustav u normalno stanje.
Ako se ova poruka prikazuje i nakon čišćenja senzora ili se prikazuje iako je
senzor čist, odvezite vozilo na pregled bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili drugom pouzdanom serviseru.
●Moguće je da se senzor zamrznuo.
Nakon što se led otopi, sustav će se vratiti na normalan rad.
●Voda možda neprestano teče preko površine senzora.
Kada sustav utvrdi da nema problema, sustav će ponovno početi normalno
raditi.
■Ako je izvod akumulatora od 12 V odspojen i ponovno spojen
Ovaj je sustav potrebno inicijalizirati. Sustav možete inicijalizirati tako da
vozite ravno tijekom 5 sekundi ili više brzinom od otprilike 35 km/h ili većom.
Nadalje, za vozila s funkcijom kočnice za potporu pri parkiranju, zakrenite
upravljač u krajnji lijevi pa desni položaj dok je vozilo zaustavljeno.
C-HR_HV_OM_Europe_OM10647CR.book Page 462 Saturday, November 16, 2019 5:49 PM

4634-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

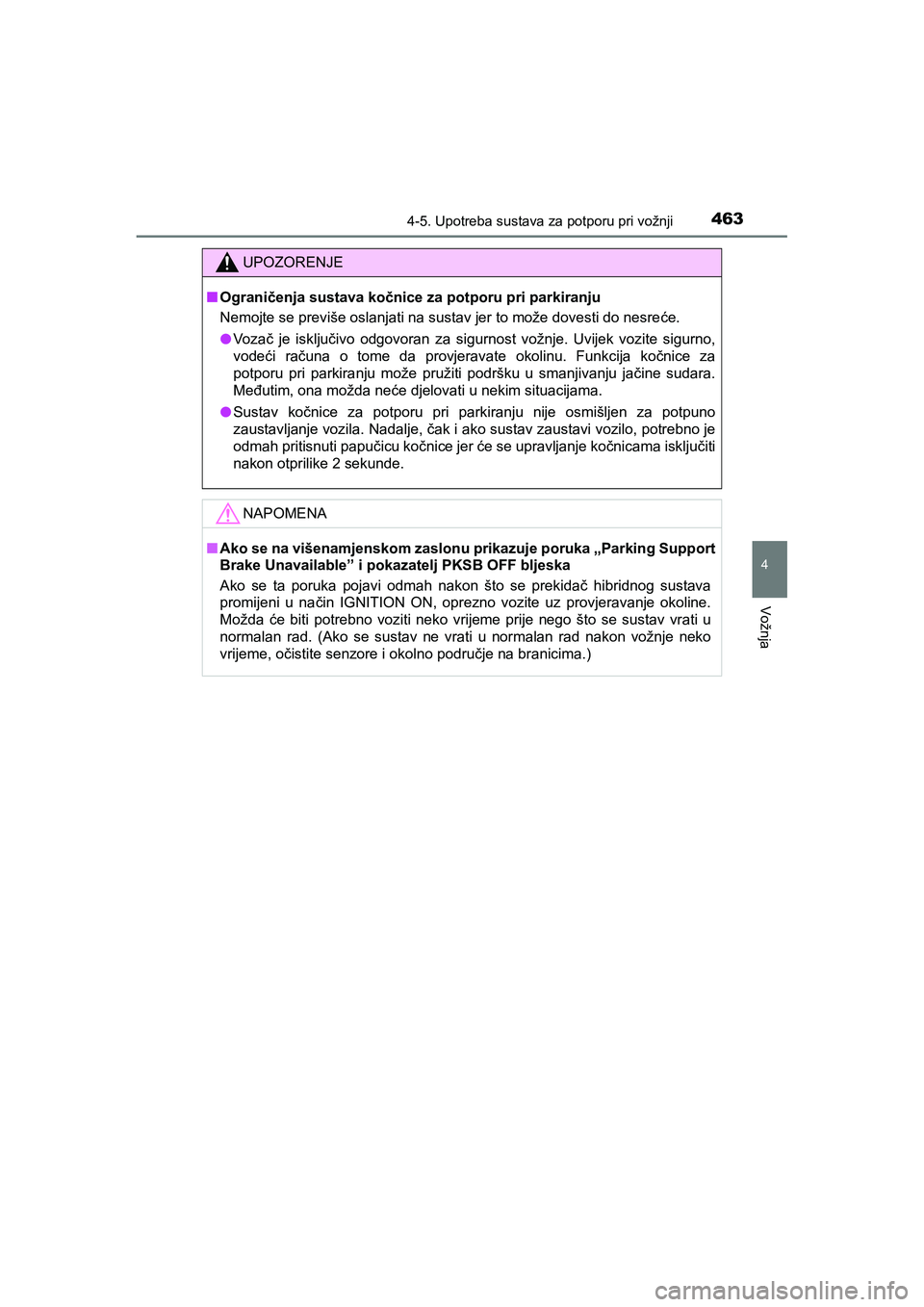

UPOZORENJE
■Ograničenja sustava kočnice za potporu pri parkiranju
Nemojte se previše oslanjati na sustav jer to može dovesti do nesreće.
●Vo z ač je isključivo odgovoran za sigurnost vožnje. Uvijek vozite sigurno,
vodeći računa o tome da provjeravate okolinu. Funkcija kočnice za
potporu pri parkiranju može pružiti podršku u smanjivanju jačine sudara.
Međutim, ona možda neće djelovati u nekim situacijama.
●Sustav kočnice za potporu pri parkiranju nije osmišljen za potpuno
zaustavljanje vozila. Nadalje, čak i ako sustav zaustavi vozilo, potrebno je
odmah pritisnuti papučicu kočnice jer će se upravljanje kočnicama isključiti
nakon otprilike 2 sekunde.
NAPOMENA
■Ako se na višenamjenskom zaslonu prikazuje poruka „Parking Support
Brake Unavailable” i pokazatelj PKSB OFF bljeska
Ako se ta poruka pojavi odmah nakon što se prekidač hibridnog sustava
promijeni u način IGNITION ON, oprezno vozite uz provjeravanje okoline.
Možda će biti potrebno voziti neko vrijeme prije nego što se sustav vrati u
normalan rad. (Ako se sustav ne vrati u normalan rad nakon vožnje neko
vrijeme, očistite senzore i okolno područje na branicima.)
C-HR_HV_OM_Europe_OM10647CR.book Page 463 Saturday, November 16, 2019 5:49 PM

4644-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

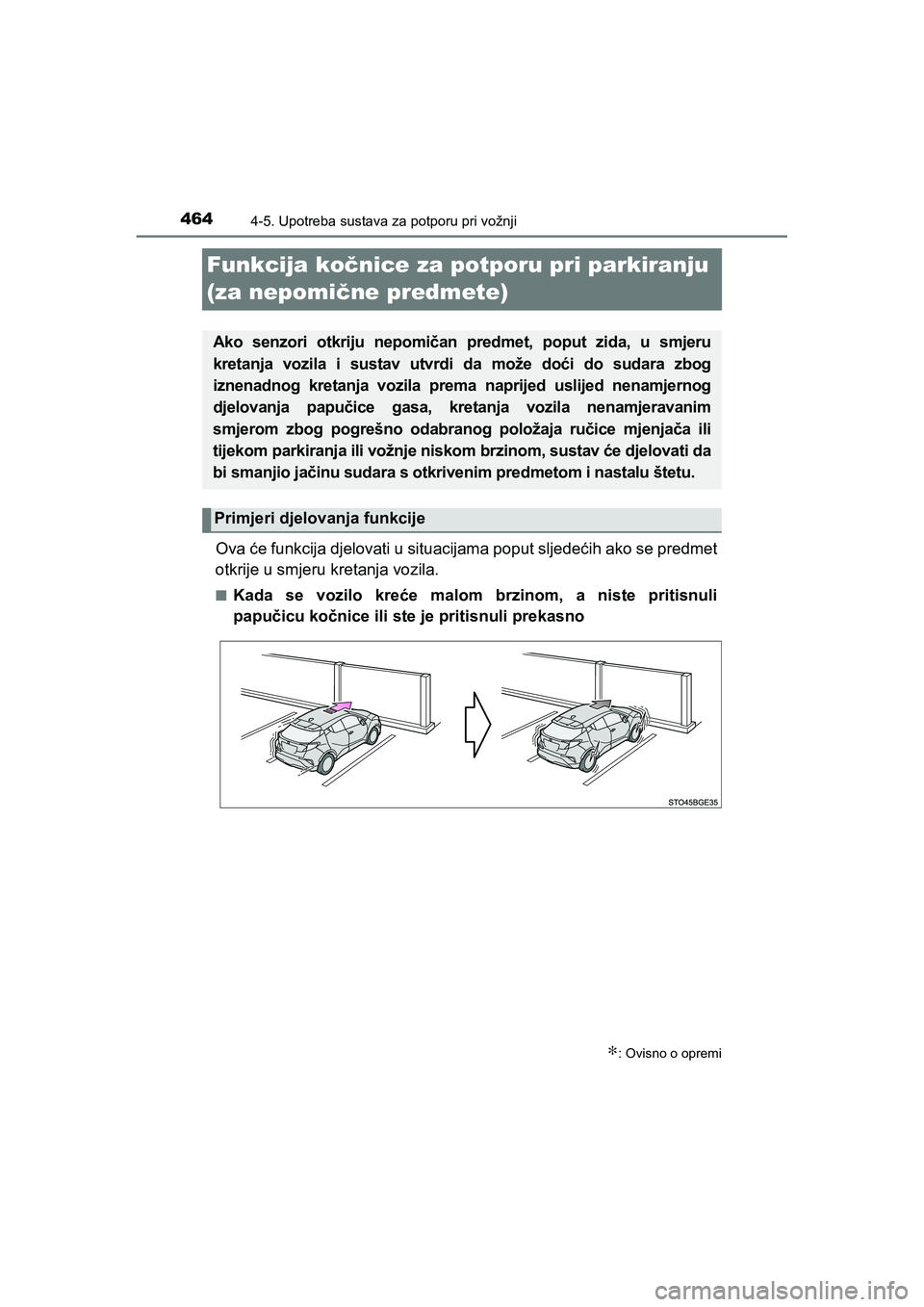

Funkcija kočnice za potporu pri parkiranju
(za nepomične predmete)
Ova će funkcija djelovati u situacijama poput sljedećih ako se predmet
otkrije u smjeru kretanja vozila.
■Kada se vozilo kreće malom brzinom, a niste pritisnuli
papučicu kočnice ili ste je pritisnuli prekasno
∗: Ovisno o opremi
Ako senzori otkriju nepomičan predmet, poput zida, u smjeru
kretanja vozila i sustav utvrdi da može doći do sudara zbog
iznenadnog kretanja vozila prema naprijed uslijed nenamjernog
djelovanja papučice gasa, kretanja vozila nenamjeravanim
smjerom zbog pogrešno odabranog položaja ručice mjenjača ili
tijekom parkiranja ili vožnje niskom brzinom, sustav će djelovati da
bi smanjio jačinu sudara s otkrivenim predmetom i nastalu štetu.
Primjeri djelovanja funkcije
C-HR_HV_OM_Europe_OM10647CR.book Page 464 Saturday, November 16, 2019 5:49 PM

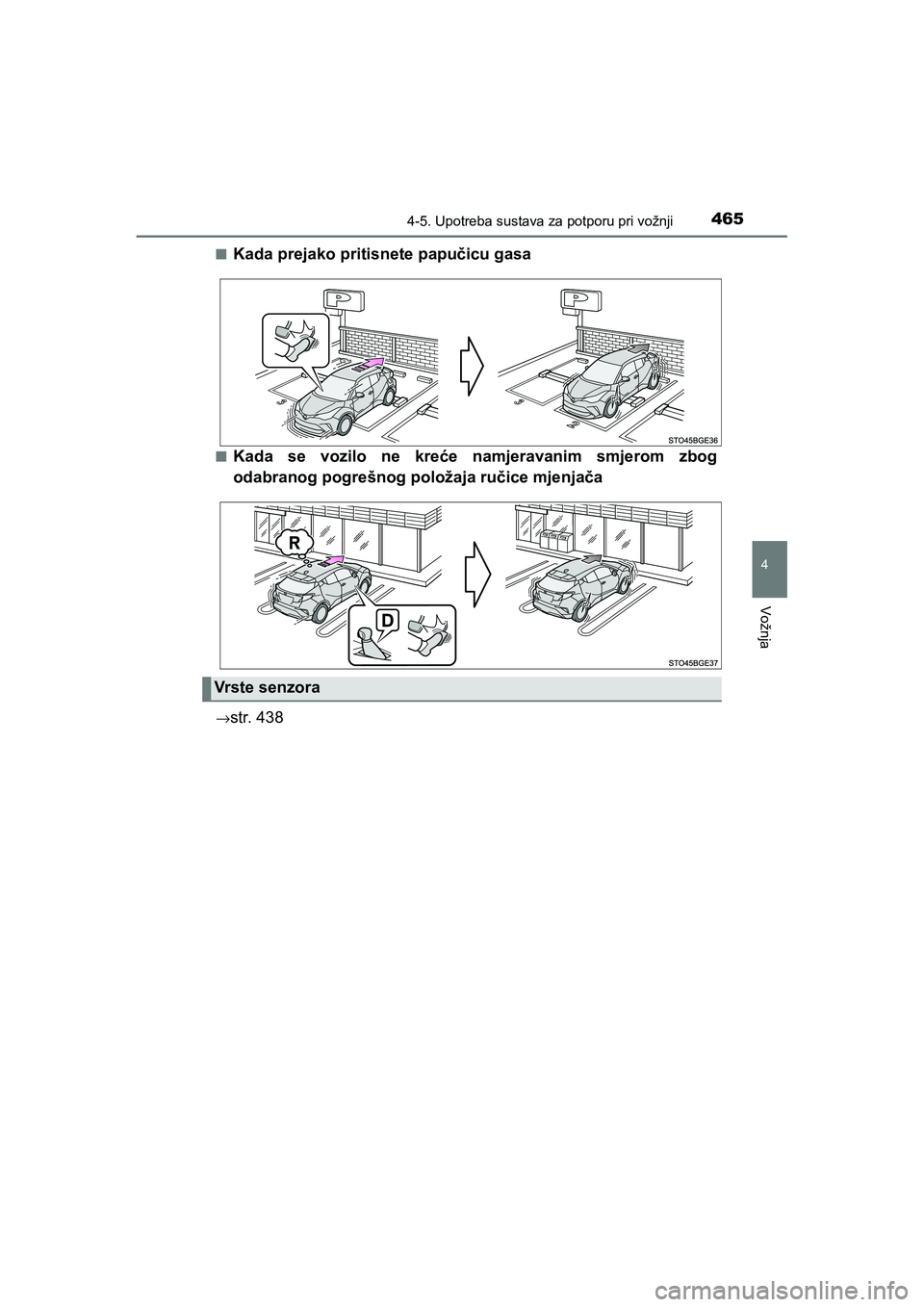

4654-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E■
Kada prejako pritisnete papučicu gasa
■Kada se vozilo ne kreće namjeravanim smjerom zbog
odabranog pogrešnog položaja ručice mjenjača
→str. 438
Vrste senzora
C-HR_HV_OM_Europe_OM10647CR.book Page 465 Saturday, November 16, 2019 5:49 PM

4664-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E
■Funkcija kočnice za potporu pri parkiranju (za nepomične predmete)
radit će
Kada pokazatelj PKSB OFF ne svijetli niti bljeska (
→str. 157, 159), a svi su
sljedeći uvjeti ispunjeni:
●Nadzor izlazne snage hibridnog sustava
•Uključena je kočnica za potporu pri parkiranju.
• Brzina vozila iznosi 15 km/h ili manje.
• U smjeru kretanja vozila nalazi se nepomični predmet udaljen 2 do 4 m.
• Funkcija kočnice za potporu pri parkiranju utvrdila je da je potrebno jače
kočenje od uobičajenog radi izbjegavanja sudara.
●Nadzor kočnica
• Nadzor izlazne snage hibridnog sustava djeluje.
• Funkcija kočnice za potporu pri parkiranju utvrdila je da je odmah
potrebno aktivirati kočnice radi izbjegavanja sudara.
■Funkcija kočnice za potporu pri parkiranju (za nepomične predmete)
prestat će raditi
Funkcija će prestati raditi kada se zadovolji bilo koji od sljedećih uvjeta:
●Nadzor izlazne snage hibridnog sustava
• Isključena je kočnica za potporu pri parkiranju.
• Sustav je utvrdio da je moguće izbjeći sudar uobičajenim radom kočnica.
• Nepomičan predmet nije više od 2 do 4 m udaljen od vozila ili se nalazi u
smjeru kretanja vozila.
●Nadzor kočnica
• Isključena je kočnica za potporu pri parkiranju.
• Proteklo je otprilike 2 sekunde nakon zaustavljanja vozila djelovanjem
nadzora kočenja.
• Pritisnuli ste papučicu kočnice nakon zaustavljanja vozila djelovanjem
nadzora kočenja.
• Nepomičan predmet nije više od 2 do 4 m udaljen od vozila ili se nalazi u
smjeru kretanja vozila.
C-HR_HV_OM_Europe_OM10647CR.book Page 466 Saturday, November 16, 2019 5:49 PM

4674-5. Upotreba sustava za potporu pri vožnji
4
Vožnja

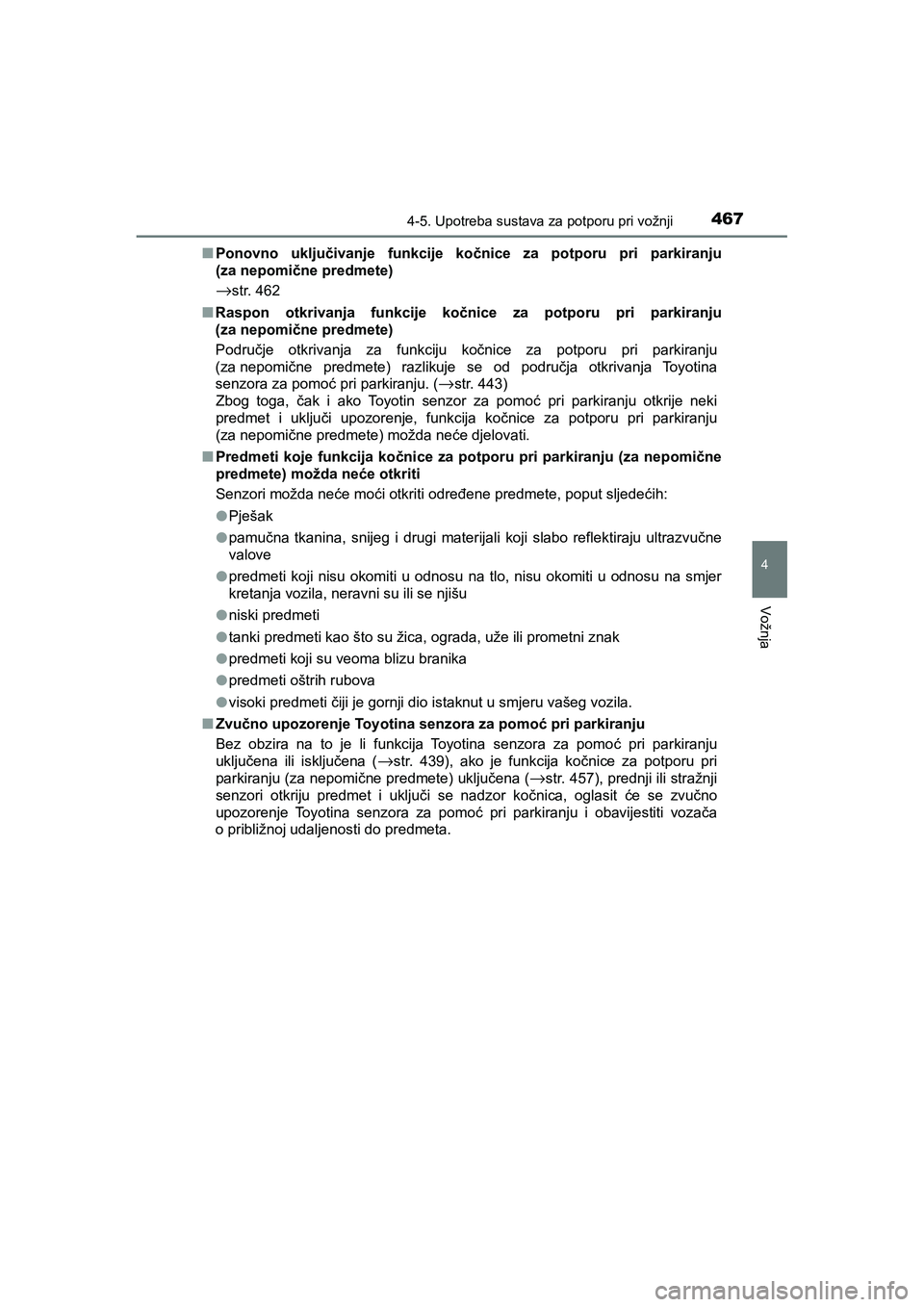

C-HR_HV_OM_Europe_OM10647E■Ponovno uključivanje funkcije kočnice za potporu pri parkiranju
(za nepomične predmete)
→str. 462
■Raspon otkrivanja funkcije kočnice za potporu pri parkiranju
(za nepomične predmete)
Područje otkrivanja za funkciju kočnice za potporu pri parkiranju
(za nepomične predmete) razlikuje se od područja otkrivanja Toyotina
senzora za pomoć pri parkiranju. (
→str. 443)
Zbog toga, čak i ako Toyotin senzor za pomoć pri parkiranju otkrije neki
predmet i uključi upozorenje, funkcija kočnice za potporu pri parkiranju
(za nepomične predmete) možda neće djelovati.
■Predmeti koje funkcija kočnice za potporu pri parkiranju (za nepomične
predmete) možda neće otkriti
Senzori možda neće moći otkriti određene predmete, poput sljedećih:
●Pješak
●pamučna tkanina, snijeg i drugi materijali koji slabo reflektiraju ultrazvučne
valove
●predmeti koji nisu okomiti u odnosu na tlo, nisu okomiti u odnosu na smjer
kretanja vozila, neravni su ili se njišu
●niski predmeti
●tanki predmeti kao što su žica, ograda, uže ili prometni znak
●predmeti koji su veoma blizu branika
●predmeti oštrih rubova
●visoki predmeti čiji je gornji dio istaknut u smjeru vašeg vozila.
■Zvučno upozorenje Toyotina senzora za pomoć pri parkiranju
Bez obzira na to je li funkcija Toyotina senzora za pomoć pri parkiranju
uključena ili isključena (
→str. 439), ako je funkcija kočnice za potporu pri
parkiranju (za nepomične predmete) uključena (
→str. 457), prednji ili stražnji
senzori otkriju predmet i uključi se nadzor kočnica, oglasit će se zvučno
upozorenje Toyotina senzora za pomoć pri parkiranju i obavijestiti vozača
o približnoj udaljenosti do predmeta.
C-HR_HV_OM_Europe_OM10647CR.book Page 467 Saturday, November 16, 2019 5:49 PM

4684-5. Upotreba sustava za potporu pri vožnji

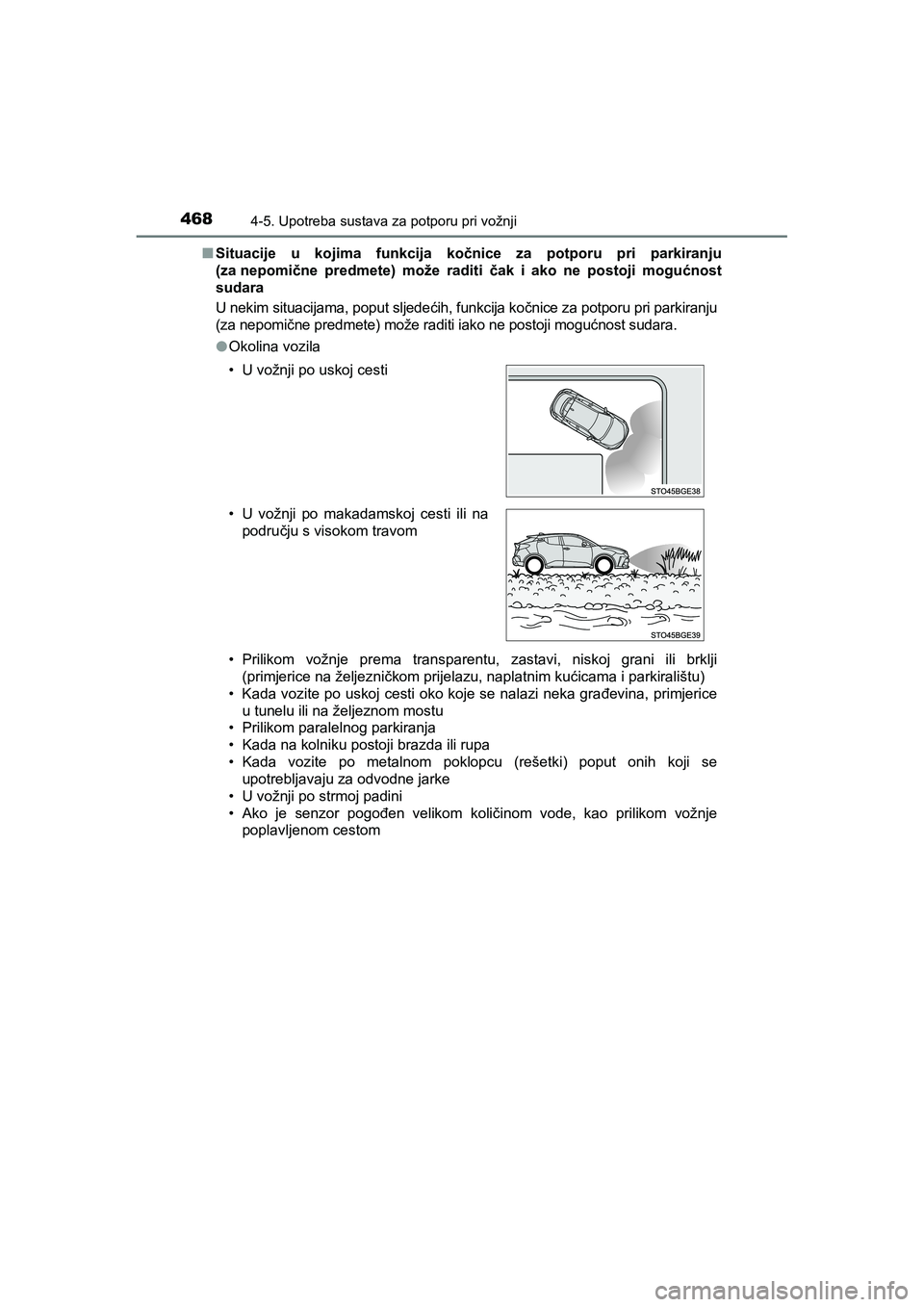

C-HR_HV_OM_Europe_OM10647E■Situacije u kojima funkcija kočnice za potporu pri parkiranju
(za nepomične predmete) može raditi čak i ako ne postoji mogućnost
sudara
U nekim situacijama, poput sljedećih, funkcija kočnice za potporu pri parkiranju
(za nepomične predmete) može raditi iako ne postoji mogućnost sudara.
●Okolina vozila
• Prilikom vožnje prema transparentu, zastavi, niskoj grani ili brklji
(primjerice na željezničkom prijelazu, naplatnim kućicama i parkiralištu)
• Kada vozite po uskoj cesti oko koje se nalazi neka građevina, primjerice
u tunelu ili na željeznom mostu
• Prilikom paralelnog parkiranja
• Kada na kolniku postoji brazda ili rupa
• Kada vozite po metalnom poklopcu (rešetki) poput onih koji se
upotrebljavaju za odvodne jarke
• U vožnji po strmoj padini
• Ako je senzor pogođen velikom količinom vode, kao prilikom vožnje
poplavljenom cestom • U vožnji po uskoj cesti
• U vožnji po makadamskoj cesti ili na
području s visokom travom
C-HR_HV_OM_Europe_OM10647CR.book Page 468 Saturday, November 16, 2019 5:49 PM

4694-5. Upotreba sustava za potporu pri vožnji
4
Vožnja

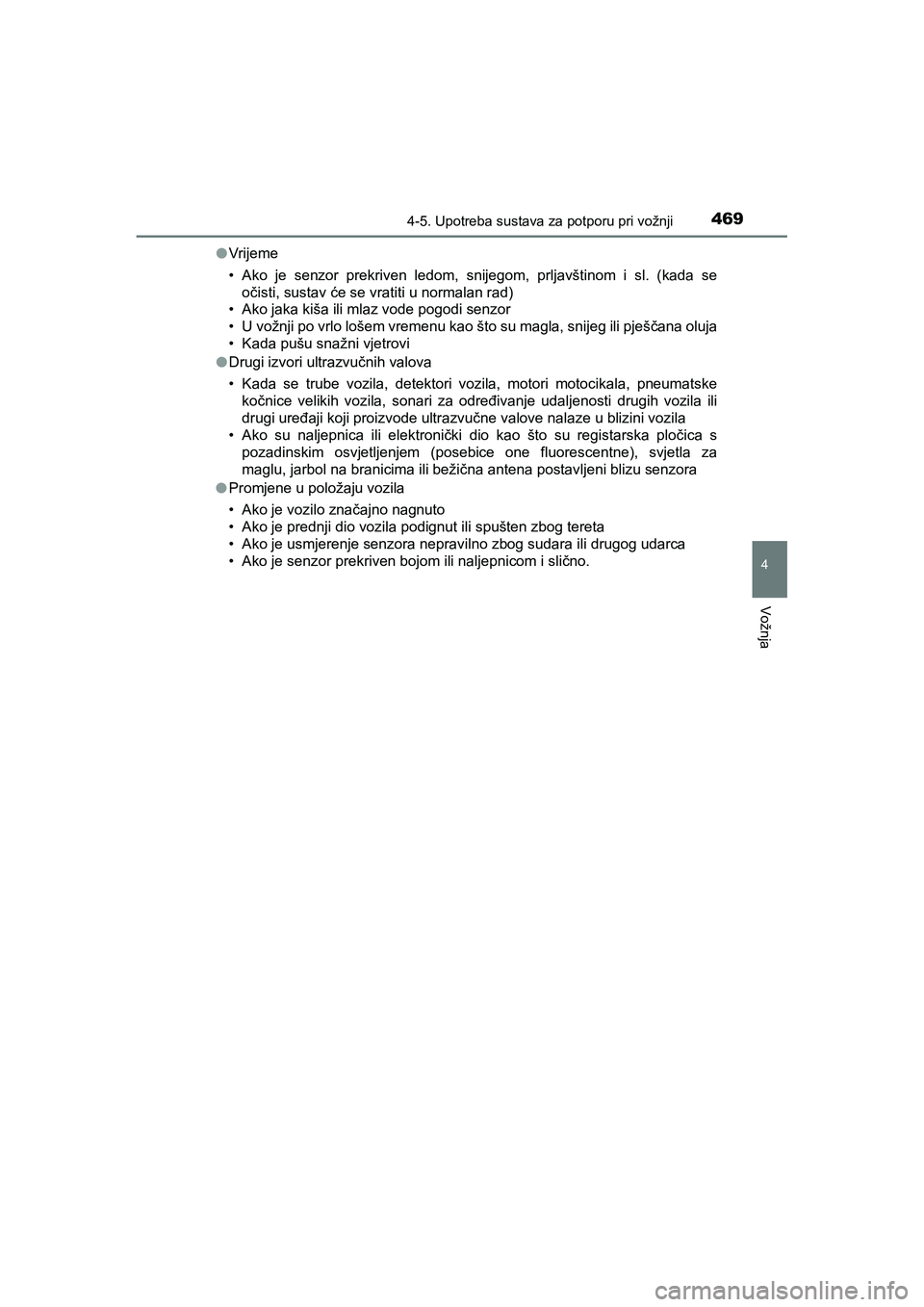

C-HR_HV_OM_Europe_OM10647E●Vrijeme
• Ako je senzor prekriven ledom, snijegom, prljavštinom i sl. (kada se
očisti, sustav će se vratiti u normalan rad)
• Ako jaka kiša ili mlaz vode pogodi senzor
• U vožnji po vrlo lošem vremenu kao što su magla, snijeg ili pješčana oluja
• Kada pušu snažni vjetrovi
●Drugi izvori ultrazvučnih valova
• Kada se trube vozila, detektori vozila, motori motocikala, pneumatske
kočnice velikih vozila, sonari za određivanje udaljenosti drugih vozila ili
drugi uređaji koji proizvode ultrazvučne valove nalaze u blizini vozila
• Ako su naljepnica ili elektronički dio kao što su registarska pločica s
pozadinskim osvjetljenjem (posebice one fluorescentne), svjetla za
maglu, jarbol na branicima ili bežična antena postavljeni blizu senzora
●Promjene u položaju vozila
• Ako je vozilo značajno nagnuto
• Ako je prednji dio vozila podignut ili spušten zbog tereta
• Ako je usmjerenje senzora nepravilno zbog sudara ili drugog udarca
• Ako je senzor prekriven bojom ili naljepnicom i slično.
C-HR_HV_OM_Europe_OM10647CR.book Page 469 Saturday, November 16, 2019 5:49 PM

4704-5. Upotreba sustava za potporu pri vožnji

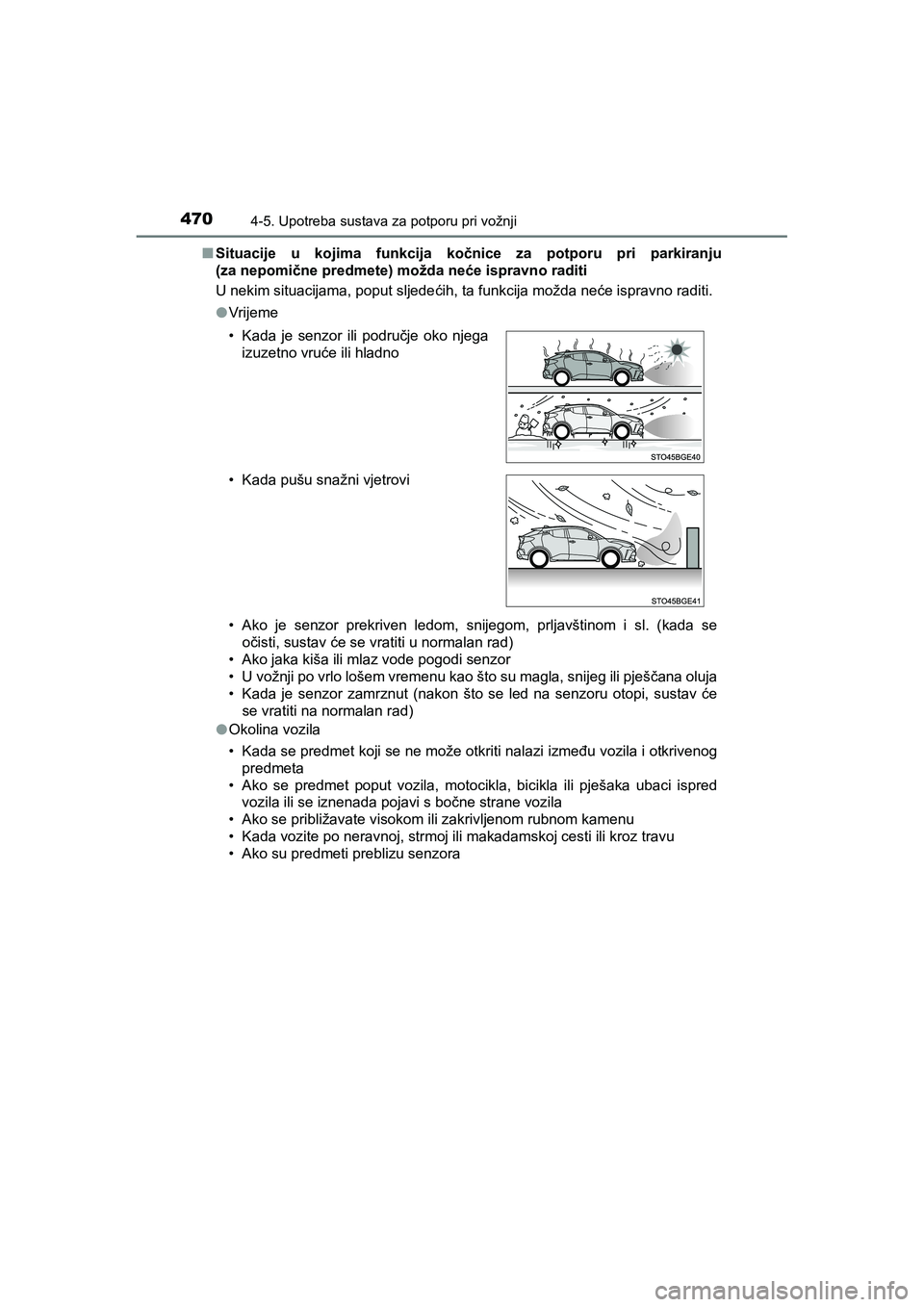

C-HR_HV_OM_Europe_OM10647E■Situacije u kojima funkcija kočnice za potporu pri parkiranju
(za nepomične predmete) možda neće ispravno raditi
U nekim situacijama, poput sljedećih, ta funkcija možda neće ispravno raditi.
●Vrijeme
• Ako je senzor prekriven ledom, snijegom, prljavštinom i sl. (kada se
očisti, sustav će se vratiti u normalan rad)
• Ako jaka kiša ili mlaz vode pogodi senzor
• U vožnji po vrlo lošem vremenu kao što su magla, snijeg ili pješčana oluja
• Kada je senzor zamrznut (nakon što se led na senzoru otopi, sustav će
se vratiti na normalan rad)
●Okolina vozila
• Kada se predmet koji se ne može otkriti nalazi između vozila i otkrivenog
predmeta
• Ako se predmet poput vozila, motocikla, bicikla ili pješaka ubaci ispred
vozila ili se iznenada pojavi s bočne strane vozila
• Ako se približavate visokom ili zakrivljenom rubnom kamenu
• Kada vozite po neravnoj, strmoj ili makadamskoj cesti ili kroz travu
• Ako su predmeti preblizu senzora • Kada je senzor ili područje oko njega
izuzetno vruće ili hladno
• Kada pušu snažni vjetrovi
C-HR_HV_OM_Europe_OM10647CR.book Page 470 Saturday, November 16, 2019 5:49 PM
