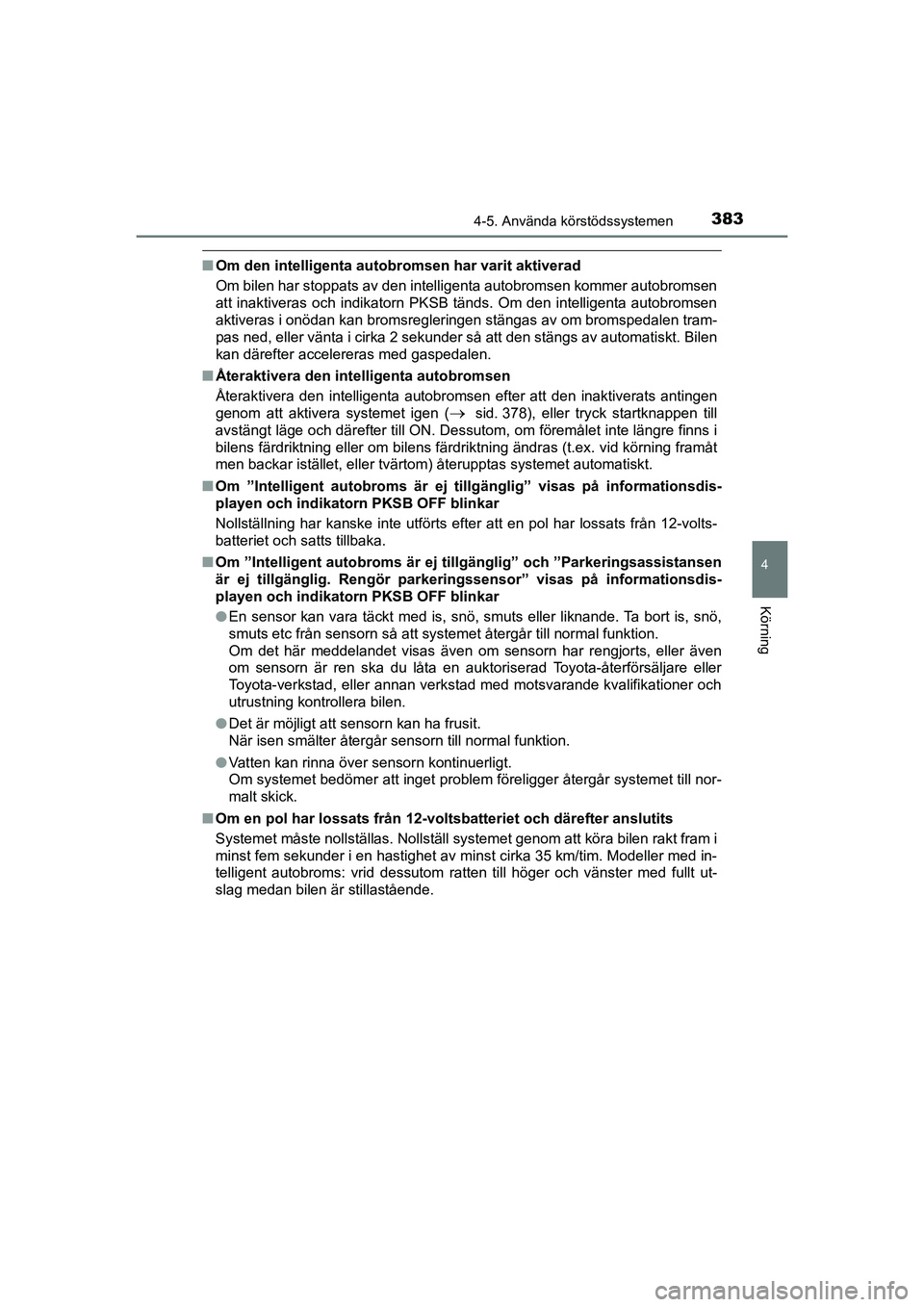

3834-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
nOm den intelligenta autobromsen har varit aktiverad
Om bilen har stoppats av den intelligenta autobromsen kommer autobromsen
att inaktiveras och indikatorn PKSB tänds. Om den intelligenta autobromsen
aktiveras i onödan kan bromsregleringen stängas av om bromspedalen tram-
pas ned, eller vänta i cirka 2 sekunder så att den stängs av automatiskt. Bilen
kan därefter accelereras med gaspedalen.
n Återaktivera den intelligenta autobromsen
Återaktivera den intelligenta autobromsen efter att den inaktiverats antingen
genom att aktivera systemet igen (
sid. 378), eller tryck startknappen till
avstängt läge och därefter till ON. Dessutom, om föremålet inte längre finns i
bilens färdriktning eller om bilens färdriktning ändras (t.ex. vid körning framåt
men backar istället, eller tvärtom) återupptas systemet automa\
tiskt.
n Om ”Intelligent autobroms är ej tillgänglig” visas på informationsdis-
playen och indikator n PKSB OFF blinkar
Nollställning har kanske inte utförts efter att en pol har lossats från 12-volts-
batteriet och satts tillbaka.
n Om ”Intelligent autobroms är ej ti llgänglig” och ”Parkeringsassistansen
är ej tillgänglig. Rengör parkerin gssensor” visas på informationsdis-
playen och indikator n PKSB OFF blinkar
l En sensor kan vara täckt med is, snö, smuts eller liknande. Ta bort is, snö,
smuts etc från sensorn så att systemet återgår till normal f\
unktion.
Om det här meddelandet visas även om sensorn har rengjorts, eller även
om sensorn är ren ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
l Det är möjligt att sensorn kan ha frusit.
När isen smälter återgår sensorn till normal funktion.
l Vatten kan rinna över sensorn kontinuerligt.
Om systemet bedömer att inget problem föreligger återgår systemet till nor-
malt skick.
n Om en pol har lossats från 12-voltsb atteriet och därefter anslutits
Systemet måste nollställas. Nollställ systemet genom att köra bilen rakt fram i
minst fem sekunder i en hastighet av minst cirka 35 km/tim. Modeller med in-
telligent autobroms: vrid dessutom ratten till höger och vänster med fullt ut-
slag medan bilen är stillastående.
OM10566SE.book Page 383 Wednesday, February 3, 2021 5:44 PM

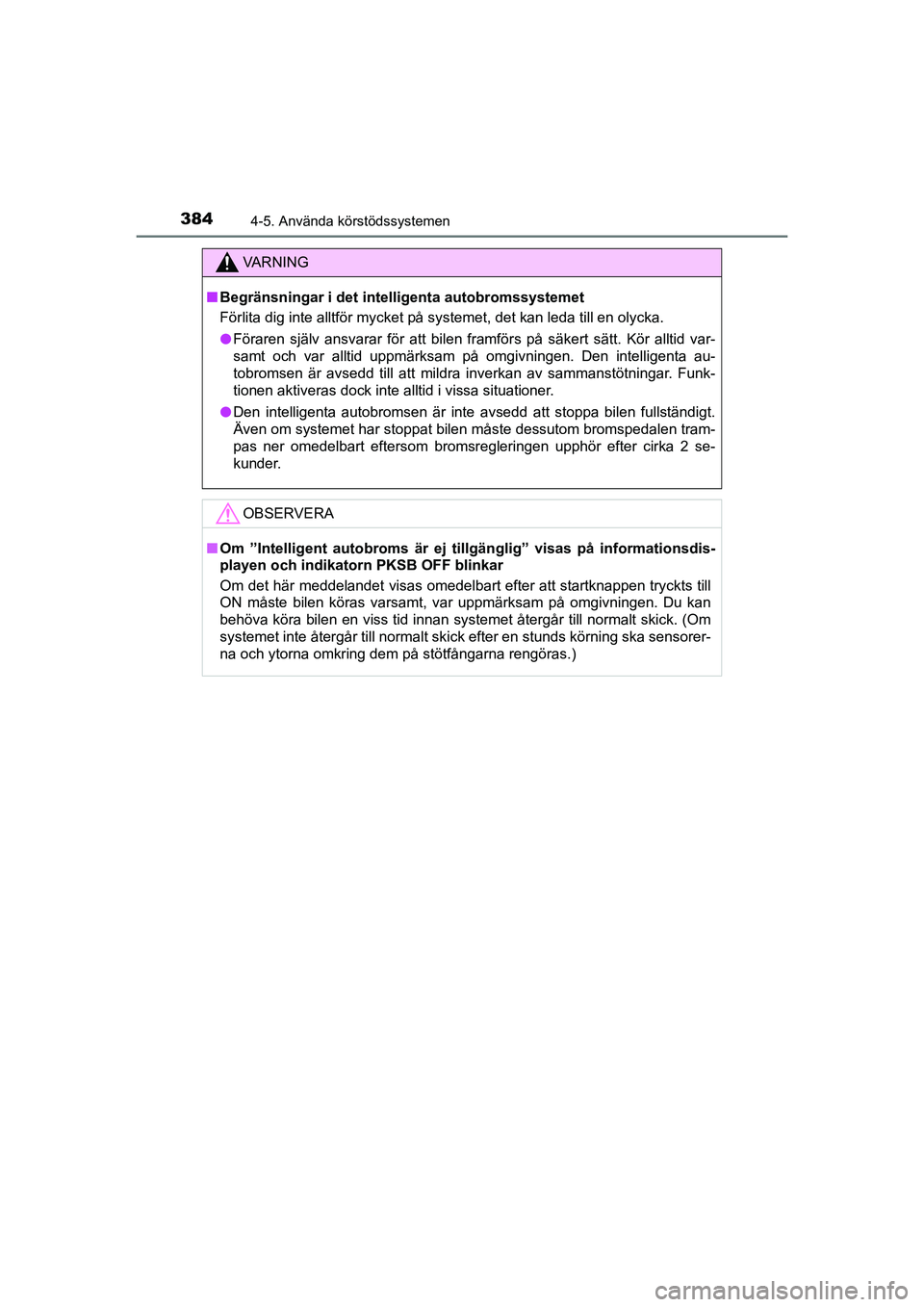

3844-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nBegränsningar i det inte lligenta autobromssystemet
Förlita dig inte alltför mycket på systemet, det kan leda till en olycka.
l Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen. Den intelligenta au\
-
tobromsen är avsedd till att mildra inverkan av sammanstötningar. Funk-
tionen aktiveras dock inte alltid i vissa situationer.
l Den intelligenta autobromsen är inte avsedd att stoppa bilen fullständigt.
Även om systemet har stoppat bilen måste dessutom bromspedalen tram-
pas ner omedelbart eftersom bromsregleringen upphör efter cirka 2 se-
kunder.
OBSERVERA
nOm ”Intelligent autobroms är ej tillgänglig” visas på informationsdis-
playen och indikatorn PKSB OFF blinkar
Om det här meddelandet visas omedelbart efter att startknappen tryckts till
ON måste bilen köras varsamt, var uppmärksam på omgivningen.\
Du kan
behöva köra bilen en viss tid innan systemet återgår till normalt skick. (Om
systemet inte återgår till normalt skick efter en stunds körning ska sensorer-
na och ytorna omkring dem på stötfångarna rengöras.)
OM10566SE.book Page 384 Wednesday, February 3, 2021 5:44 PM

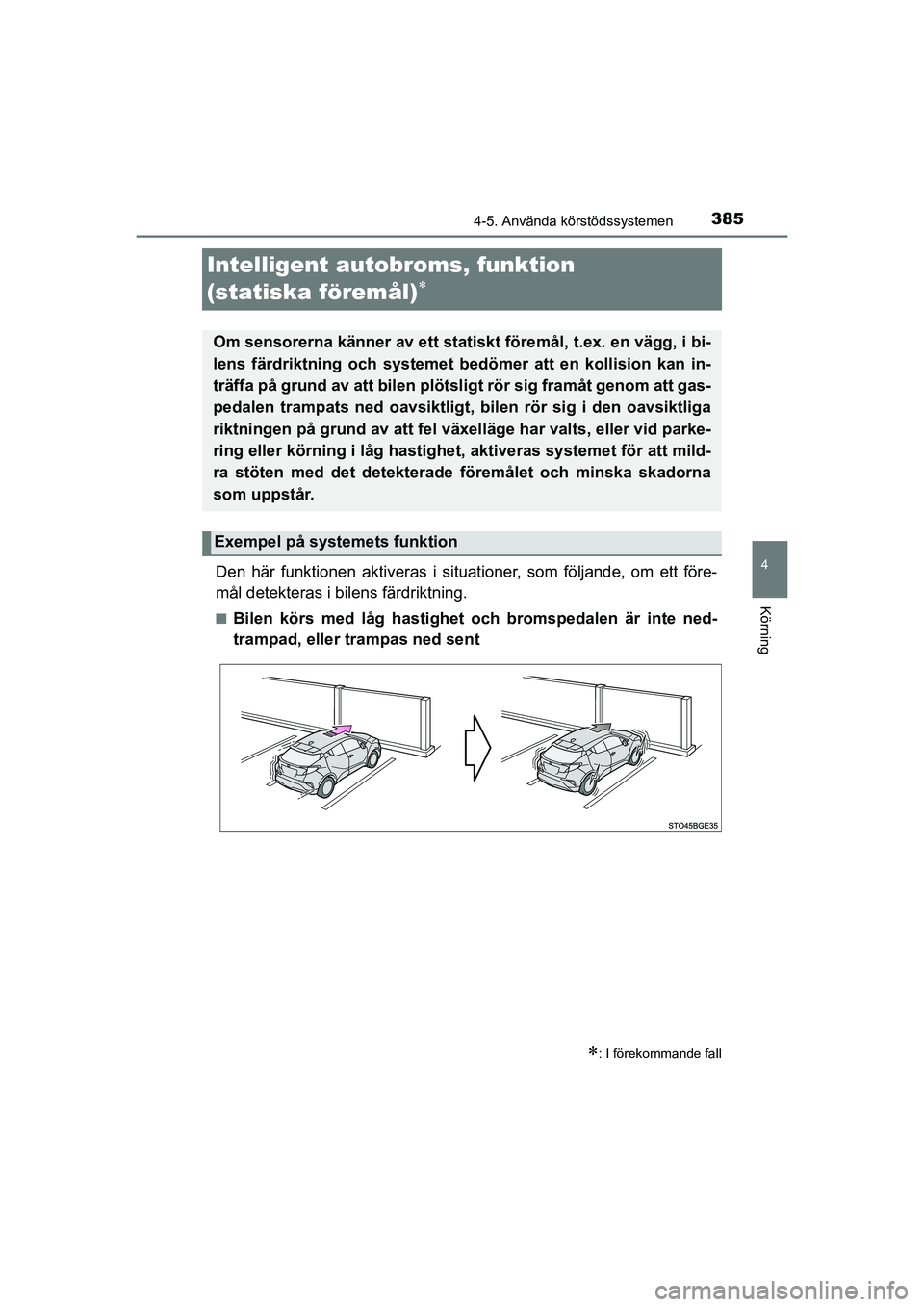

385
4
4-5. Använda körstödssystemen
Körning
C-HR_HV_OM_Europe_OM10647SE
Intelligent autobroms, funktion
(statiska föremål)

Den här funktionen aktiveras i situat ioner, som följande, om ett före-
mål detekteras i bilens färdriktning.
nBilen körs med låg hastighet oc h bromspedalen är inte ned-
trampad, eller trampas ned sent
: I förekommande fall
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bi-
lens färdriktning och systemet be dömer att en kollision kan in-
träffa på grund av att bilen plötsl igt rör sig framåt genom att gas-
pedalen trampats ned oavsiktligt, bilen rör sig i den oavsiktliga
riktningen på grund av att fel växe lläge har valts, eller vid parke-
ring eller körning i låg hastighet, aktiveras systemet för att mild-
ra stöten med det detekterad e föremålet och minska skadorna
som uppstår.
Exempel på systemets funktion
OM10566SE.book Page 385 Wednesday, February 3, 2021 5:44 PM

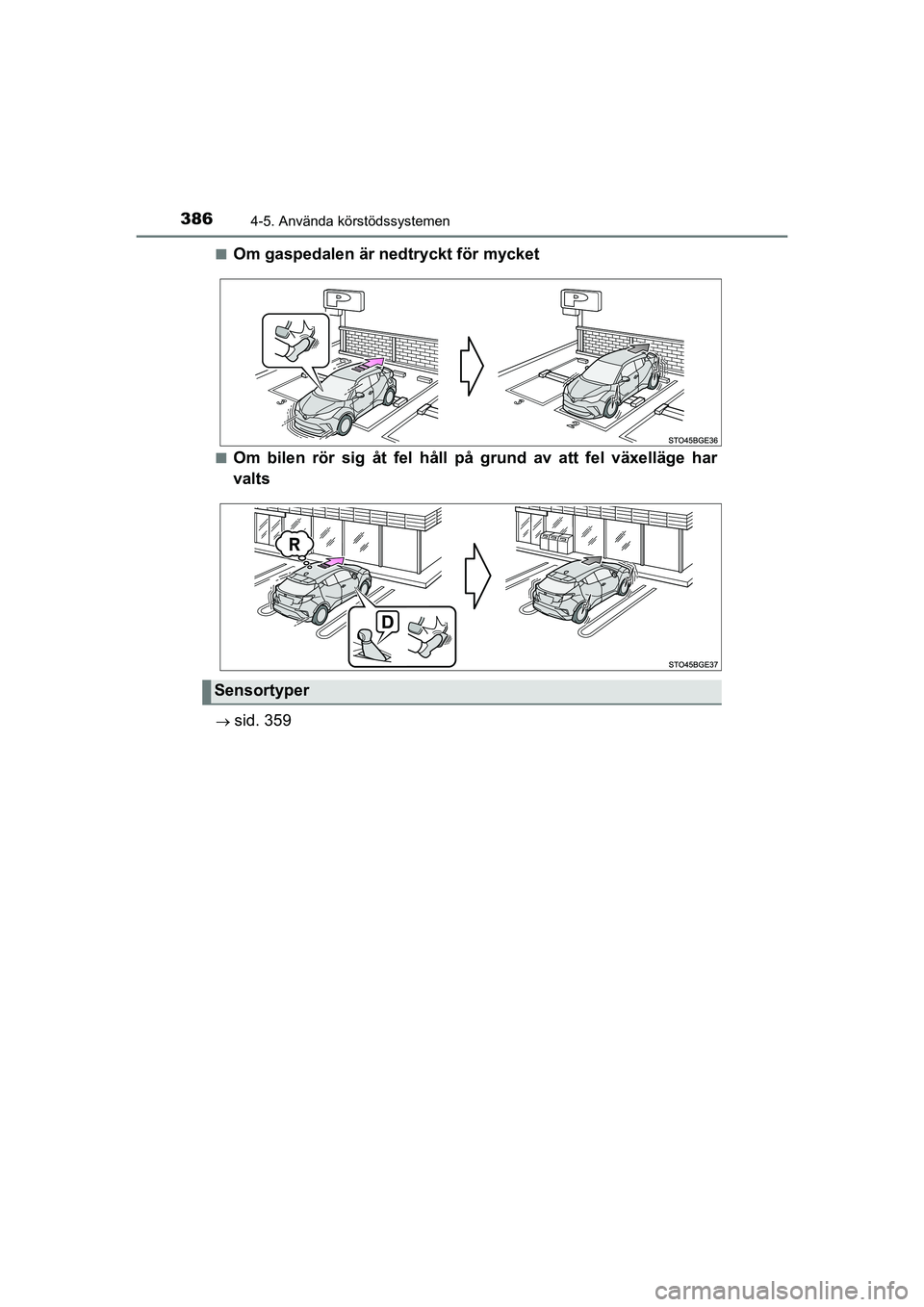

3864-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn
Om gaspedalen är nedtryckt för mycket
nOm bilen rör sig åt fel håll på grund av att fel växelläge har
valts
sid. 359
Sensortyper
OM10566SE.book Page 386 Wednesday, February 3, 2021 5:44 PM

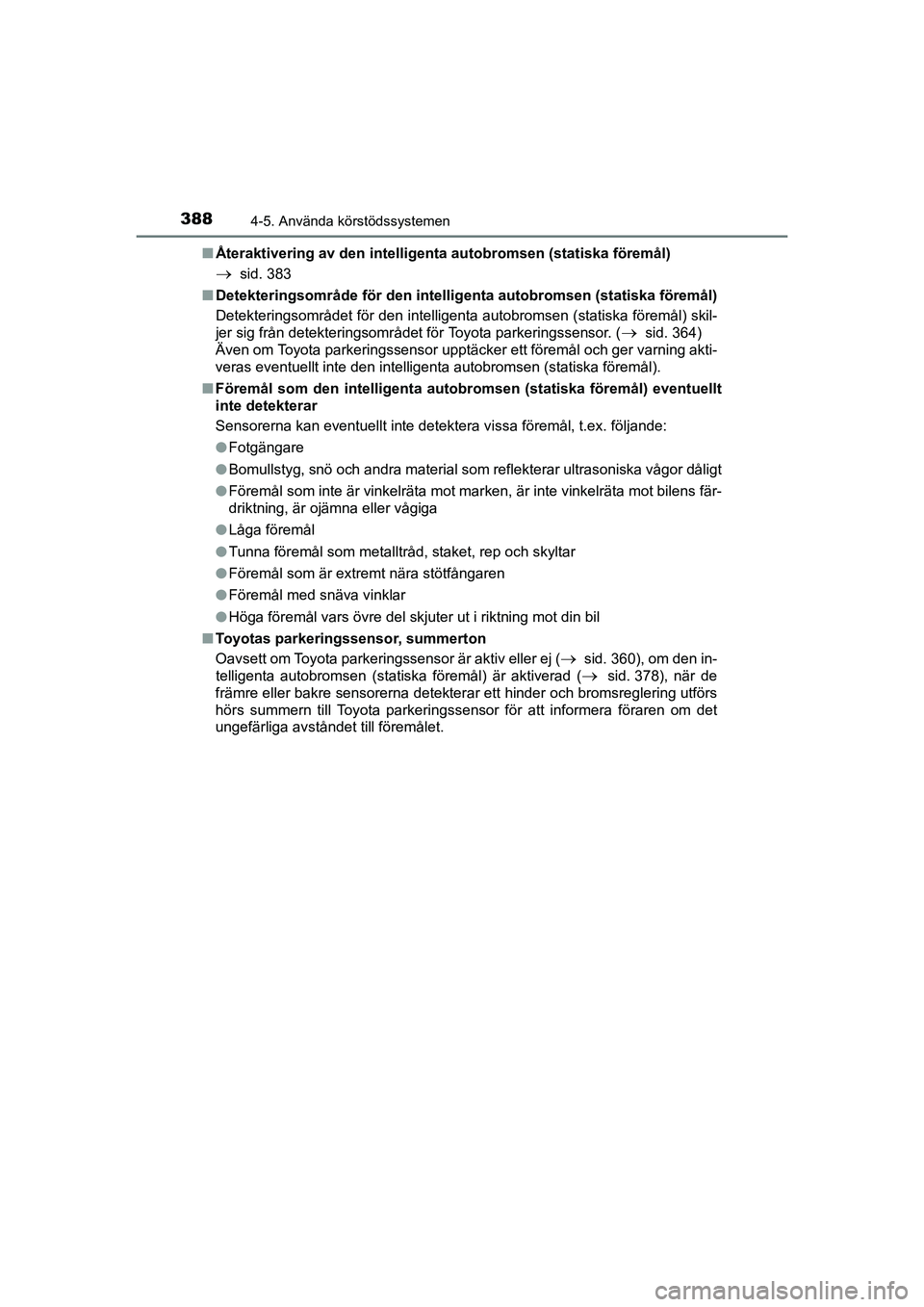

3884-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn
Återaktivering av den intelligenta autobromsen (statiska föremål)
sid. 383
n Detekteringsområde för den intellig enta autobromsen (statiska föremål)
Detekteringsområdet för den intelligenta autobromsen (statiska föremål) skil-
jer sig från detekteringsområdet för Toyota parkeringssensor. (
sid. 364)
Även om Toyota parkeringssensor upptäcker ett föremål och ger varning akti-
veras eventuellt inte den intelligenta autobromsen (statiska föremå\
l).
n Föremål som den intelligenta auto bromsen (statiska föremål) eventuellt
inte detekterar
Sensorerna kan eventuellt inte detektera vissa föremål, t.ex. följande:
l Fotgängare
l Bomullstyg, snö och andra material som reflekterar ultrasoniska vågor dål\
igt
l Föremål som inte är vinkelräta mot marken, är inte vinkelräta mot bilens fär-
driktning, är ojämna eller vågiga
l Låga föremål
l Tunna föremål som metalltråd, staket, rep och skyltar
l Föremål som är extremt nära stötfångaren
l Föremål med snäva vinklar
l Höga föremål vars övre del skjuter ut i riktning mot din bil
n Toyotas parkeringssensor, summerton
Oavsett om Toyota parkeringssensor är aktiv eller ej (
sid. 360), om den in-
telligenta autobromsen (statiska föremål) är aktiverad (
sid. 378), när de
främre eller bakre sensorerna detekterar ett hinder och bromsreglering utförs
hörs summern till Toyota parkeringssensor för att informera föraren om det
ungefärliga avståndet till föremålet.
OM10566SE.book Page 388 Wednesday, February 3, 2021 5:44 PM

3894-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn

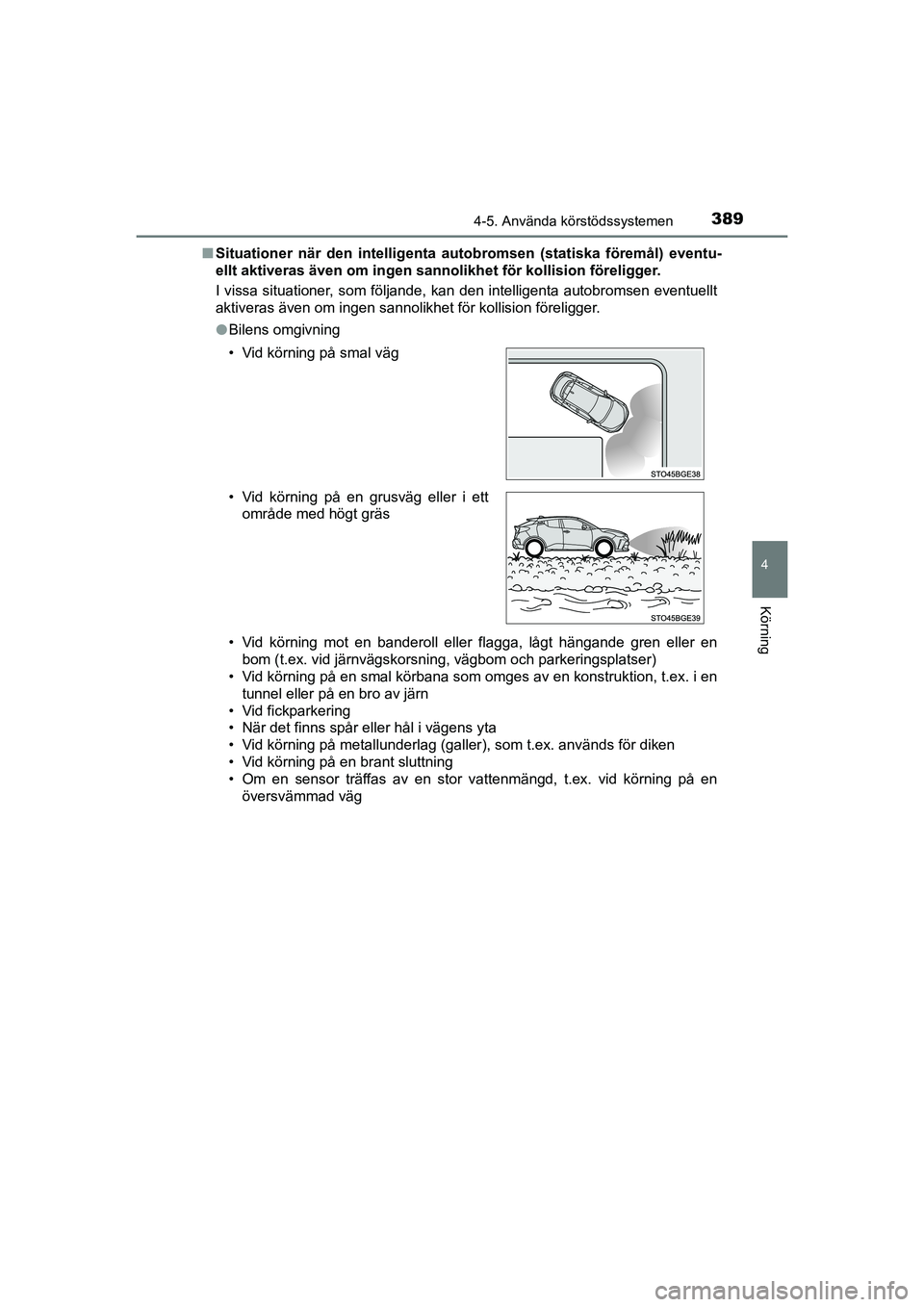

Situationer när den intelligenta au tobromsen (statiska föremål) eventu-
ellt aktiveras även om ingen sannolikhet för kollision föreligger.
I vissa situationer, som följande, kan den intelligenta autobromsen eventuellt
aktiveras även om ingen sannolikhet för kollision föreligger.
l Bilens omgivning
• Vid körning mot en banderoll eller flagga, lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning, vägbom och parkeringsplatser)\
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en tunnel eller på en bro av järn
• Vid fickparkering
• När det finns spår eller hål i vägens yta
• Vid körning på metallunderlag (galler), som t.ex. används fö\
r diken
• Vid körning på en brant sluttning
• Om en sensor träffas av en stor vattenmängd, t.ex. vid körning på en översvämmad väg
• Vid körning på smal väg
• Vid körning på en grusväg eller i ett
område med högt gräs
OM10566SE.book Page 389 Wednesday, February 3, 2021 5:44 PM

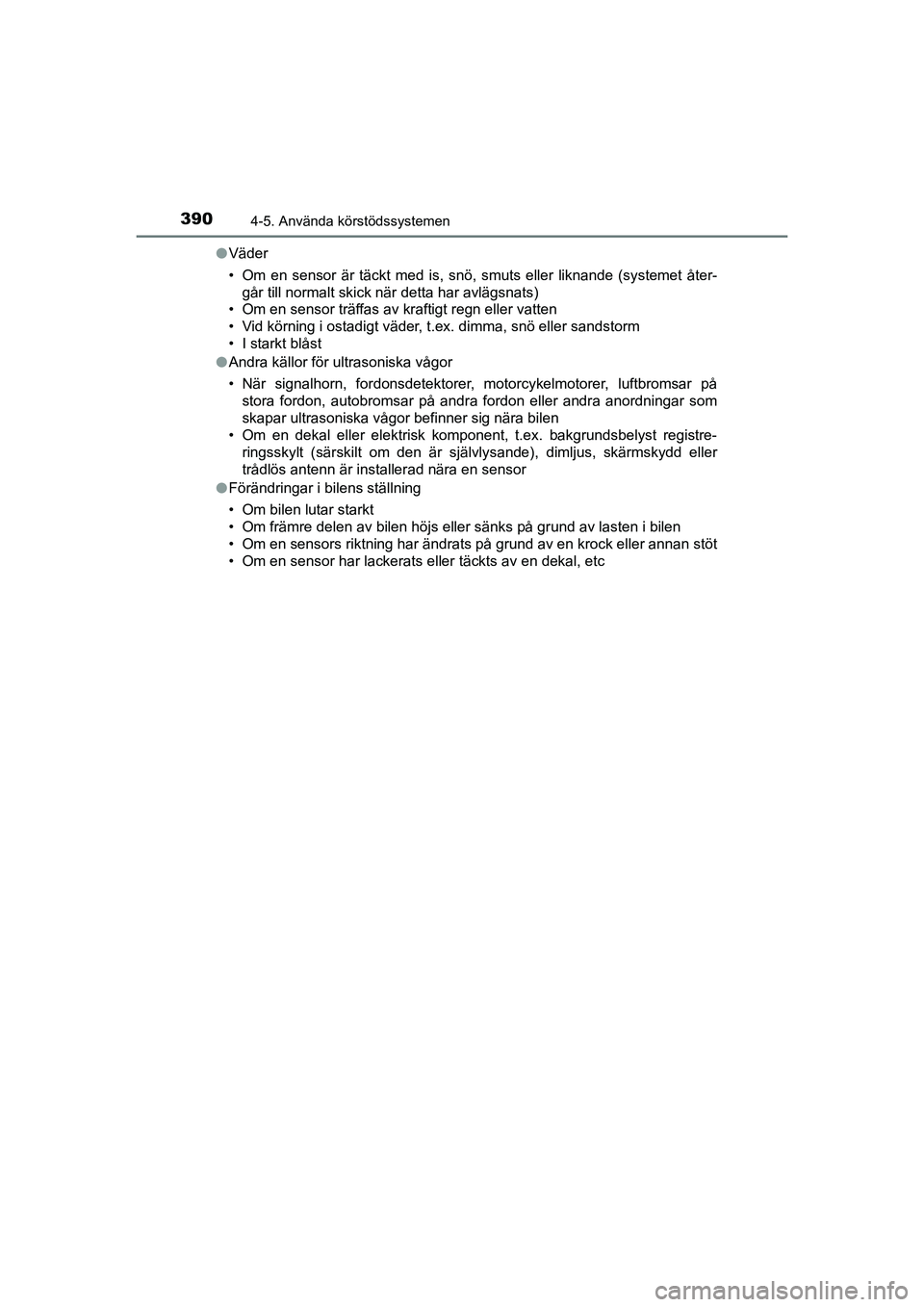

3904-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEl
Väder
• Om en sensor är täckt med is, snö, smuts eller liknande (systemet å\
ter-
går till normalt skick när detta har avlägsnats)
• Om en sensor träffas av kraftigt regn eller vatten
• Vid körning i ostadigt väder, t.ex. dimma, snö eller sandstorm
• I starkt blåst
l Andra källor för ultrasoniska vågor
• När signalhorn, fordonsdetektorer, motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig nära bilen
• Om en dekal eller elektrisk komponent, t.ex. bakgrundsbelyst registre- ringsskylt (särskilt om den är självlysande), dimljus, skärmskydd eller
trådlös antenn är installerad nära en sensor
l Förändringar i bilens ställning
• Om bilen lutar starkt
• Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på grund av en krock eller annan stöt
• Om en sensor har lackerats eller täckts av en dekal, etc
OM10566SE.book Page 390 Wednesday, February 3, 2021 5:44 PM

3914-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn

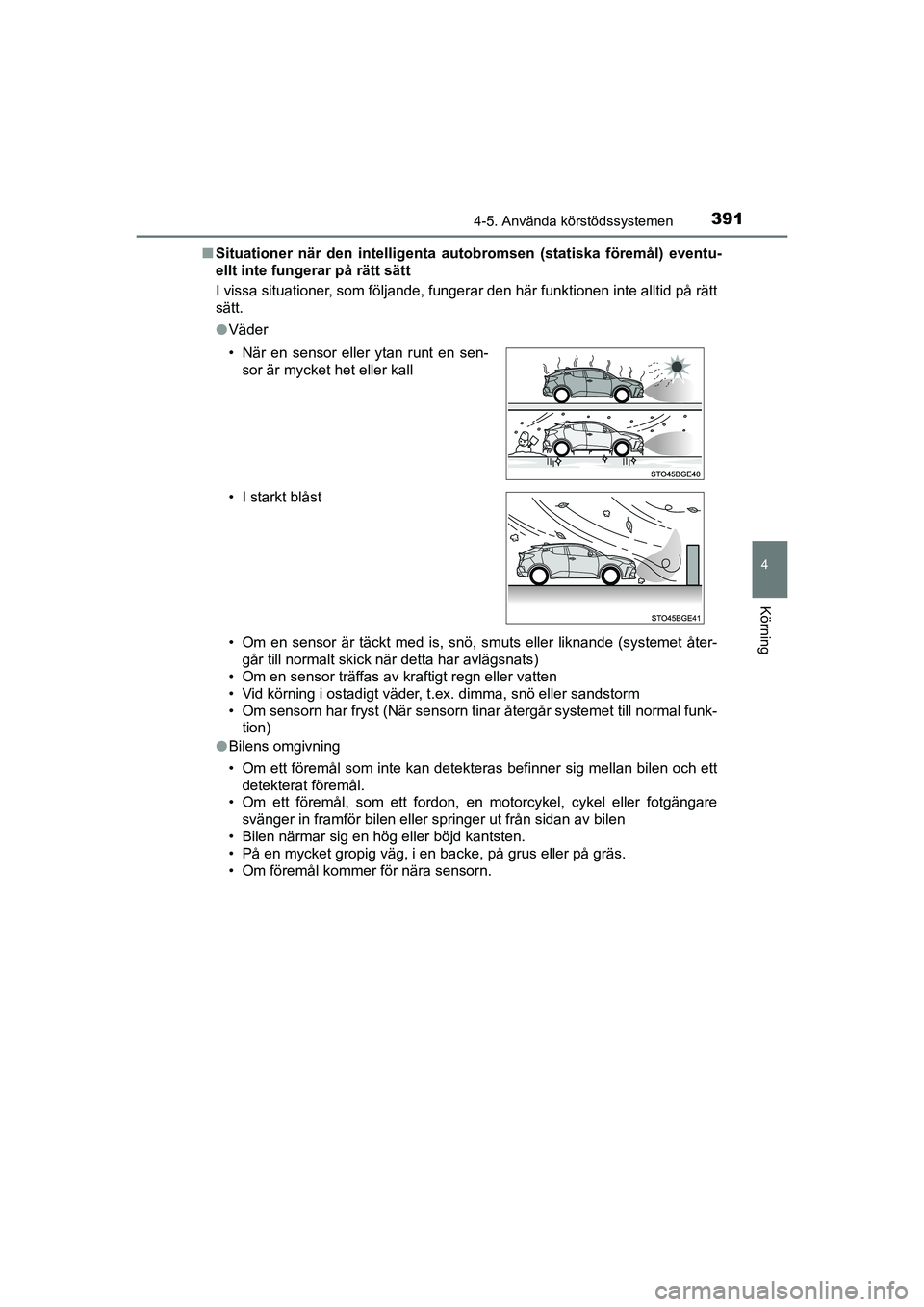

Situationer när den intelligenta au tobromsen (statiska föremål) eventu-
ellt inte fungerar på rätt sätt
I vissa situationer, som följande, fungerar den här funktionen inte alltid på rätt
sätt.
l Väder
• Om en sensor är täckt med is, snö, smuts eller liknande (systemet å\
ter-
går till normalt skick när detta har avlägsnats)
• Om en sensor träffas av kraftigt regn eller vatten
• Vid körning i ostadigt väder, t.ex. dimma, snö eller sandstorm
• Om sensorn har fryst (När sensorn tinar återgår systemet till normal funk- tion)
l Bilens omgivning
• Om ett föremål som inte kan detekteras befinner sig mellan bilen och ett
detekterat föremål.
• Om ett föremål, som ett fordon, en motorcykel, cykel eller fotgängare svänger in framför bilen eller springer ut från sidan av bilen
• Bilen närmar sig en hög eller böjd kantsten.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Om föremål kommer för nära sensorn. • När en sensor eller ytan runt en sen- sor är mycket het eller kall
• I starkt blåst
OM10566SE.book Page 391 Wednesday, February 3, 2021 5:44 PM

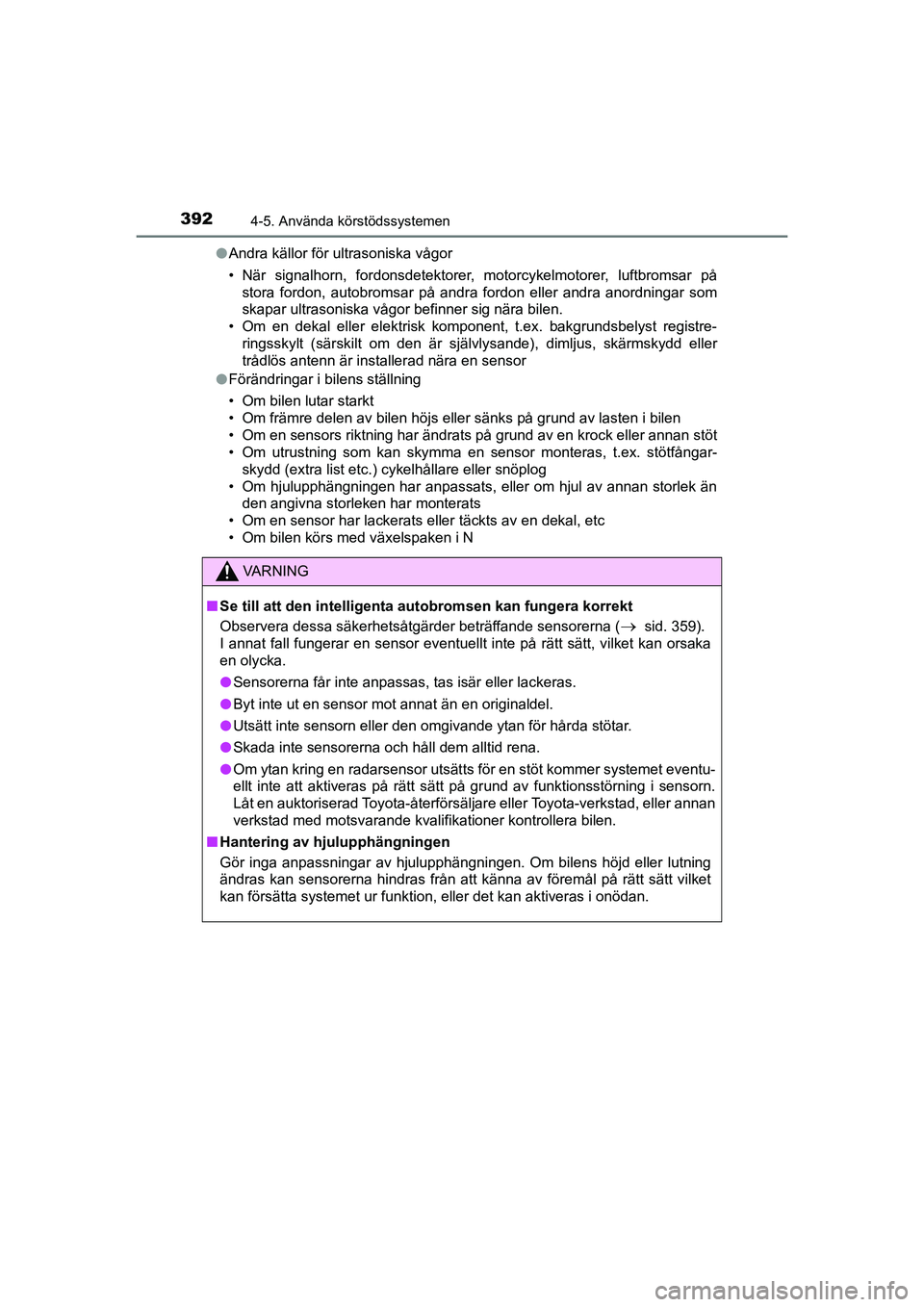

3924-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEl
Andra källor för ultrasoniska vågor
• När signalhorn, fordonsdetektorer, motorcykelmotorer, luftbromsar på
stora fordon, autobromsar på andra fordon eller andra anordningar som
skapar ultrasoniska vågor befinner sig nära bilen.
• Om en dekal eller elektrisk komponent, t.ex. bakgrundsbelyst registre- ringsskylt (särskilt om den är självlysande), dimljus, skärmskydd eller
trådlös antenn är installerad nära en sensor
l Förändringar i bilens ställning
• Om bilen lutar starkt
• Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
• Om en sensors riktning har ändrats på grund av en krock eller annan stöt
• Om utrustning som kan skymma en sensor monteras, t.ex. stötfångar-
skydd (extra list etc.) cykelhållare eller snöplog
• Om hjulupphängningen har anpassats, eller om hjul av annan storlek än den angivna storleken har monterats
• Om en sensor har lackerats eller täckts av en dekal, etc
• Om bilen körs med växelspaken i N
VA R N I N G
n Se till att den intelligenta autobromsen kan fungera korrekt
Observera dessa säkerhetsåtgärder beträffande sensorerna (
sid. 359).
I annat fall fungerar en sensor eventuellt inte på rätt sätt, vilke\
t kan orsaka
en olycka.
l Sensorerna får inte anpassas, tas isär eller lackeras.
l Byt inte ut en sensor mot annat än en originaldel.
l Utsätt inte sensorn eller den omgivande ytan för hårda stöta\
r.
l Skada inte sensorerna och håll dem alltid rena.
l Om ytan kring en radarsensor utsätts för en stöt kommer systemet eventu-
ellt inte att aktiveras på rätt sätt på grund av funktionsstörning i sensorn.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer kontrollera bilen.
n Hantering av hjulupphängningen
Gör inga anpassningar av hjulupphängningen. Om bilens höjd eller lutning
ändras kan sensorerna hindras från att känna av föremål på rätt sätt vilket
kan försätta systemet ur funktion, eller det kan aktiveras i onödan.
OM10566SE.book Page 392 Wednesday, February 3, 2021 5:44 PM

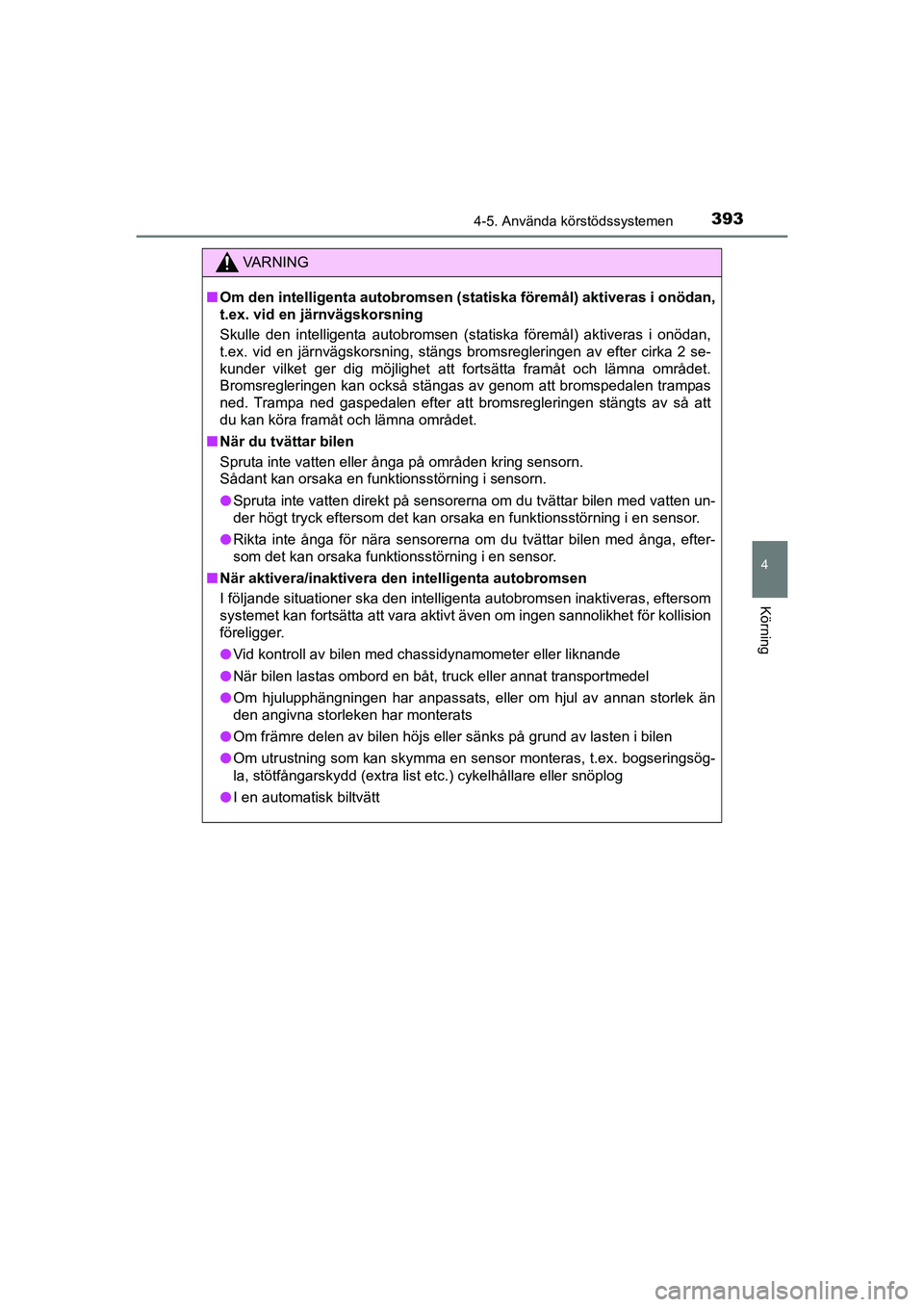

3934-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE
VA R N I N G
nOm den intelligenta autobromsen (s tatiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
Skulle den intelligenta autobromsen (statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning, stängs bromsregleringen av efter cirka 2 se-
kunder vilket ger dig möjlighet att fortsätta framåt och lämna\
området.
Bromsregleringen kan också stängas av genom att bromspedalen trampas
ned. Trampa ned gaspedalen efter att bromsregleringen stängts av så att
du kan köra framåt och lämna området.
n När du tvättar bilen
Spruta inte vatten eller ånga på områden kring sensorn.
Sådant kan orsaka en funktionsstörning i sensorn.
l Spruta inte vatten direkt på sensorerna om du tvättar bilen med vatten un-
der högt tryck eftersom det kan orsaka en funktionsstörning i en s\
ensor.
l Rikta inte ånga för nära sensorerna om du tvättar bilen med ånga, efter-
som det kan orsaka funktionsstörning i en sensor.
n När aktivera/inaktivera den intelligenta autobromsen
I följande situationer ska den intelligenta autobromsen inaktiveras, eftersom
systemet kan fortsätta att vara aktivt även om ingen sannolikhet för kollision
föreligger.
l Vid kontroll av bilen med chassidynamometer eller liknande
l När bilen lastas ombord en båt, truck eller annat transportmedel
l Om hjulupphängningen har anpassats, eller om hjul av annan storlek än
den angivna storleken har monterats
l Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
l Om utrustning som kan skymma en sensor monteras, t.ex. bogseringsög-
la, stötfångarskydd (extra list etc.) cykelhållare eller snöplog
l I en automatisk biltvätt
OM10566SE.book Page 393 Wednesday, February 3, 2021 5:44 PM
