TOYOTA C-HR 2020 Instructieboekje (in Dutch)

1301-3. Antidiefstalsysteem
C-HR_OM_Europe_OM10636E●

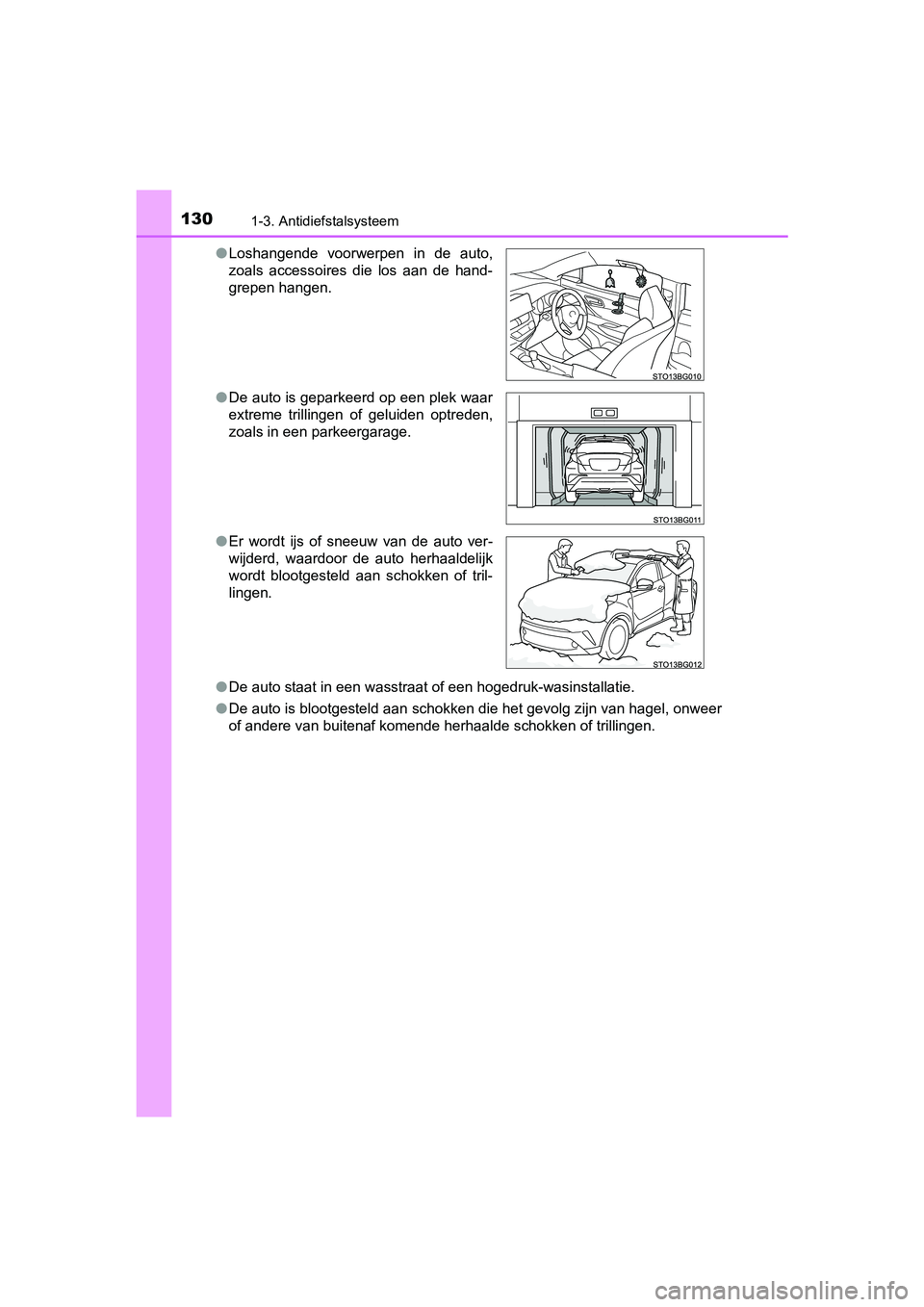

De auto staat in een wasstraat of een hogedruk-wasinstallatie.
● De auto is blootgesteld aan schokken die het gevolg zijn van ha gel, onweer
of andere van buitenaf komende herhaalde schokken of trillingen .
●
Loshangende voorwerpen in de auto,
zoals accessoires die los aan de hand-
grepen hangen.
● De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
● Er wordt ijs of sneeuw van de auto ver-
wijderd, waardoor de auto herhaaldelijk
wordt blootgesteld aan schokken of tril-
lingen.
C-HR_OM_Europe_OM10636E.book P age 130 Thursday, August 1, 2019 2:53 PM

1311-3. Antidiefstalsysteem
1
Veiligheid en beveiliging
C-HR_OM_Europe_OM10636E
OPMERKING
■Ervoor zorgen dat de i nbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en d e stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder go ed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
C-HR_OM_Europe_OM10636E.book P age 131 Thursday, August 1, 2019 2:53 PM

1321-3. Antidiefstalsysteem
C-HR_OM_Europe_OM10636E

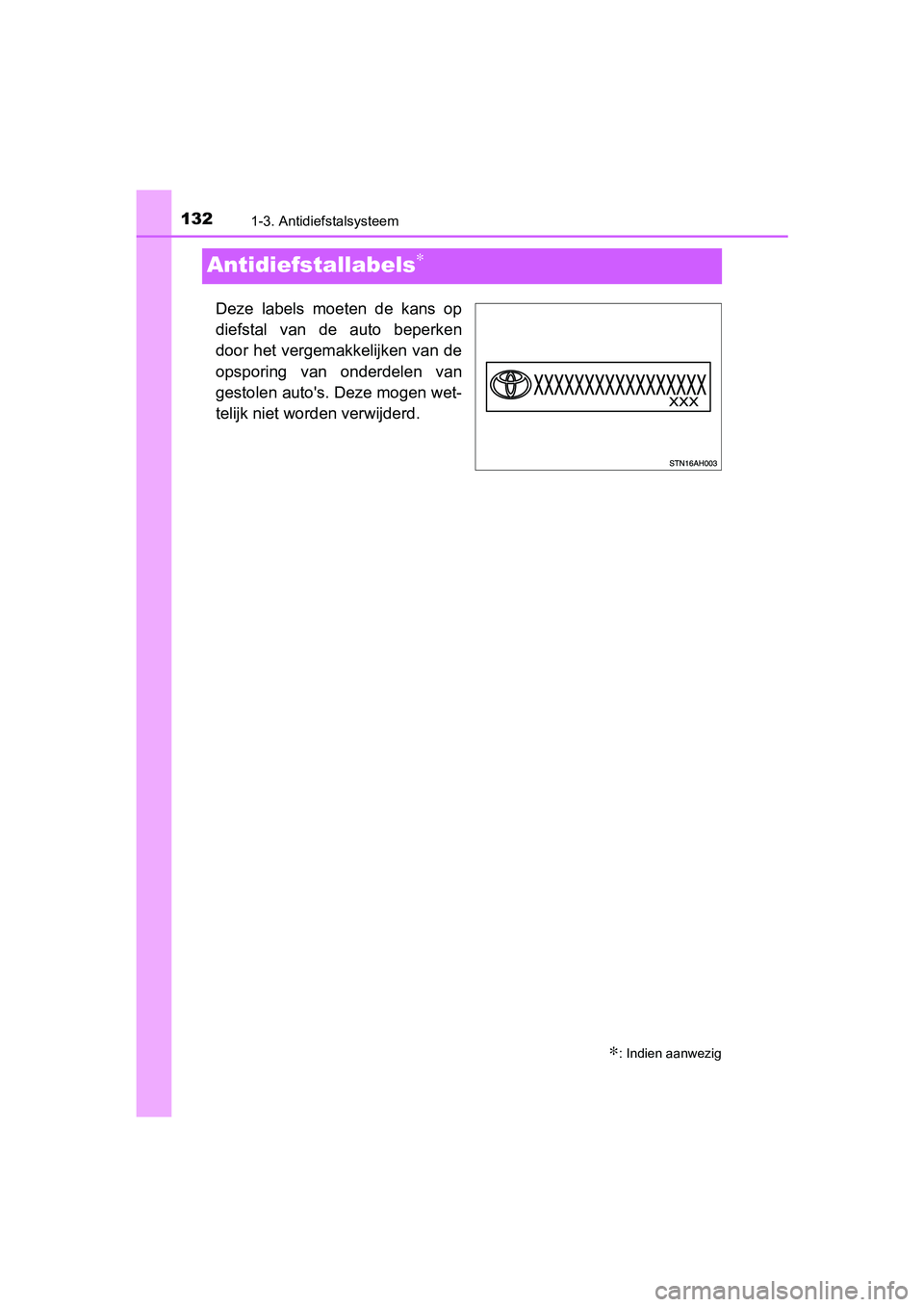

Antidiefstallabels∗
Deze labels moeten de kans op
diefstal van de auto beperken
door het vergemakkelijken van de
opsporing van onderdelen van
gestolen auto's. Deze mogen wet-
telijk niet worden verwijderd.
∗: Indien aanwezig
C-HR_OM_Europe_OM10636E.book Page 132 Thursday, August 1, 2019 2:53 PM

133
2Instrumentenpaneel
C-HR_OM_Europe_OM10636E2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .......... 134
Meters en tellers ................ 142
Multi-informatiedisplay ....... 145
Informatie over brandstofverbruik ............. 153
C-HR_OM_Europe_OM10636E.book P age 133 Thursday, August 1, 2019 2:53 PM

1342. Instrumentenpaneel
C-HR_OM_Europe_OM10636E

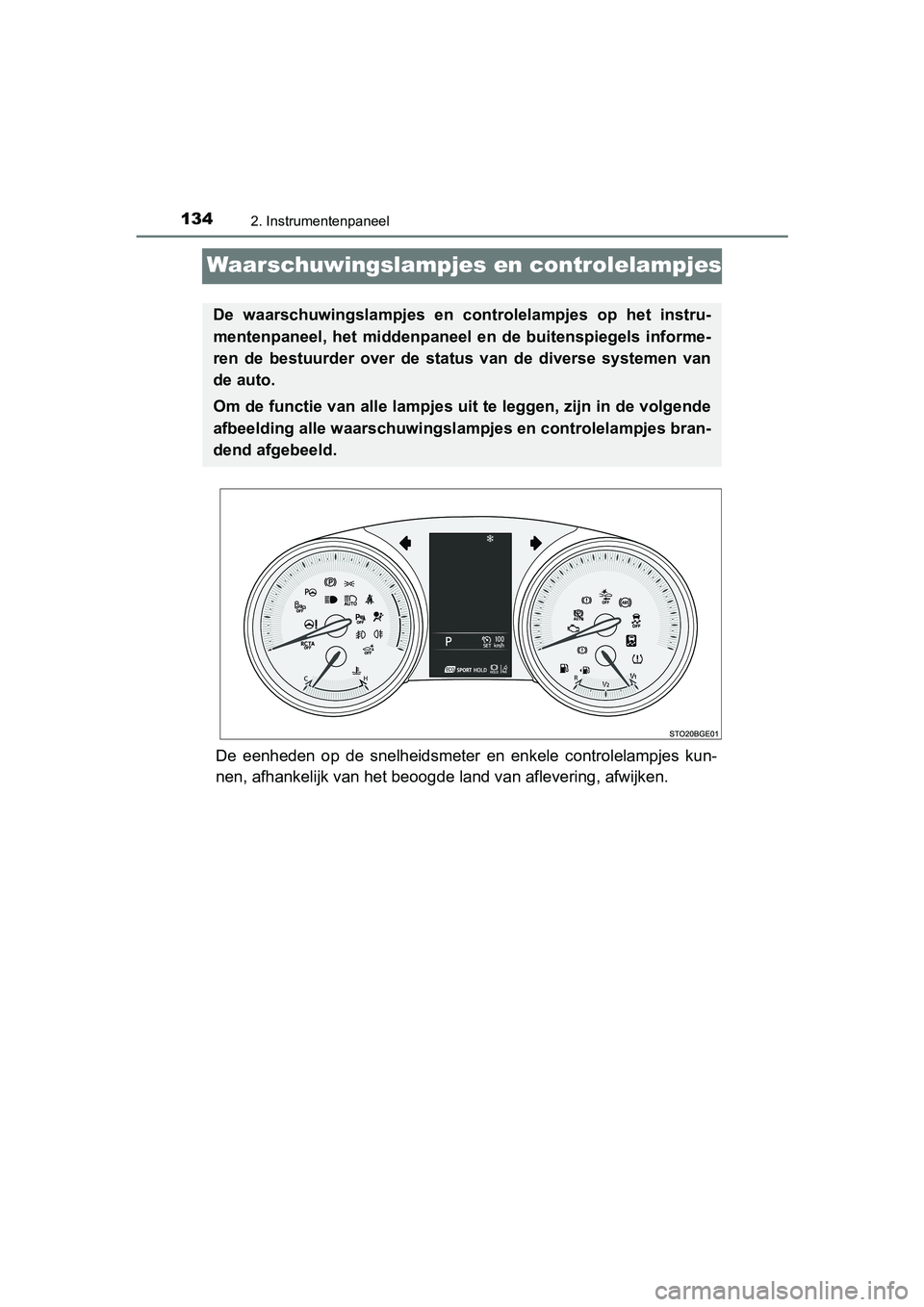

Waarschuwingslampjes en controlelampjes
De eenheden op de snelheidsmeter en enkele controlelampjes kun-
nen, afhankelijk van het beoogde land van aflevering, afwijken.
De waarschuwingslampjes en c ontrolelampjes op het instru-
mentenpaneel, het middenpaneel en de buitenspiegels informe-
ren de bestuurder over de status van de diverse systemen van
de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
C-HR_OM_Europe_OM10636E.book P age 134 Thursday, August 1, 2019 2:53 PM

1352. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10636E
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
WaarschuwingslampjesBlad-zijde
*1Waarschuwingslampje remsysteem (rood) Blz. 706
*1MotorcontrolelampjeBlz. 707
*1Waarschuwingslampje SRS Blz. 707
*1Waarschuwingslampje ABSBlz. 707
*1Waarschuwingslampje elektrische stuurbekrachti-
ging (rood) Blz. 707
*1Waarschuwingslampje elektrische stuurbekrachti-
ging (geel)Blz. 707
*1, 2Controlelampje Toyota Parking Assist-sensor OFF
(indien aanwezig)Blz. 708
*1, 2Controlelampje PKSB OFF (indien aanwezig) Blz. 708
*2Controlelampje RCTA OFF (indien aanwezig) Blz. 708
*1, 3Controlelampje Traction Control
Blz. 709
*1Waarschuwingslampje remsysteem (geel) Blz. 709
*1Waarschuwingslampje PCS (indien aanwezig) Blz. 709
*2Waarschuwingslampje parkeerrem Blz. 710
C-HR_OM_Europe_OM10636E.book Page 135 Thursday, August 1, 2019 2:53 PM

1362. Instrumentenpaneel
C-HR_OM_Europe_OM10636E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nad at de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden om een storing aan te geven.

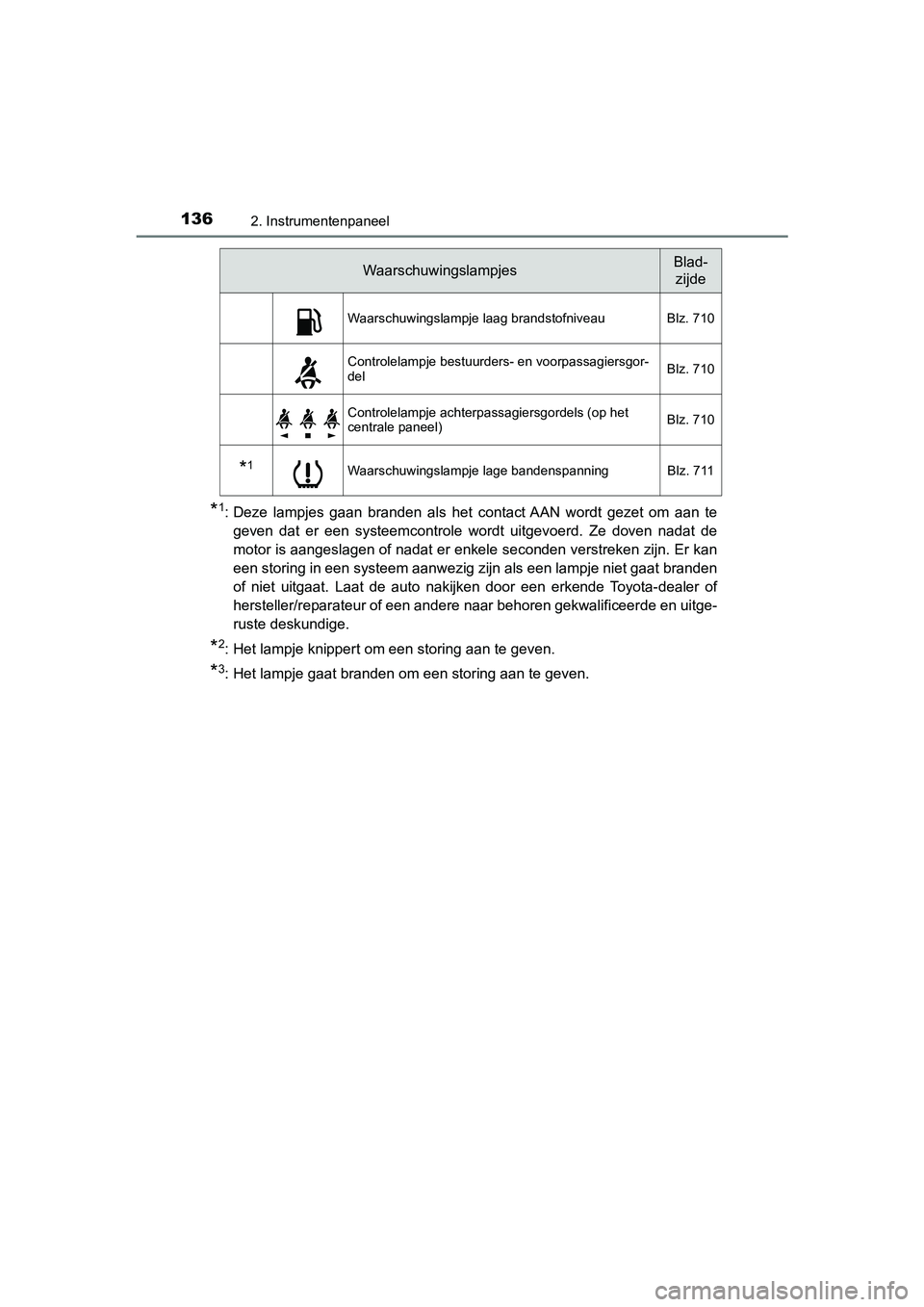

Waarschuwingslampje laag brandstofniveau Blz. 710
Controlelampje bestuurders- en voorpassagiersgor-
del Blz. 710
Controlelampje achterpassagiersgordels (op het
centrale paneel)
Blz. 710
*1Waarschuwingslampje lage bandenspanning Blz. 711
WaarschuwingslampjesBlad-
zijde
C-HR_OM_Europe_OM10636E.book P age 136 Thursday, August 1, 2019 2:53 PM

1372. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10636E
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
ControlelampjesBlad-
zijde
Controlelampje richtingaanwijzers Blz. 337
Controlelampje achterlichtBlz. 347
Controlelampje grootlicht Blz. 348
Controlelampje mistlampen voor (indien aanwezig) Blz. 359
Controlelampje mistachterlichtBlz. 358
Controlelampje Automatic High Beam-systeem
(indien aanwezig) Blz. 354
Waarschuwingslampje parkeerrem
Blz. 338
*1, 2Controlelampje Toyota Parking Assist-sensor OFF
(indien aanwezig)Blz. 477
*1, 2Controlelampje PKSB OFF (indien aanwezig) Blz. 497
Controlelampje S-IPA (indien aanwezig)
Blz. 522
*1, 2Controlelampje BSM OFF (indien aanwezig) Blz. 458
*1BSM-indicator in de buitenspiegels
(indien aanwezig) Blz. 458
C-HR_OM_Europe_OM10636E.book P
age 137 Thursday, August 1, 2019 2:53 PM

1382. Instrumentenpaneel
C-HR_OM_Europe_OM10636E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nad at de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*2: Het lampje gaat branden wanneer het systeem is uitgeschakeld.
*3: Auto's met handgeschakelde transmissie
*4: Het lampje knippert om aan te geven dat het systeem in werking is.
*2Controlelampje RCTA OFF (indien aanwezig) Blz. 488
Controlelampje antidiefstalsysteem (in het centrale
paneel)Blz. 97,
124
*1, 3Controlelampje Auto P UIT Blz. 339
*1, 4Controlelampje Traction ControlBlz. 561
*1, 2Controlelampje VSC OFF Blz. 562
*1, 2Waarschuwingslampje PCS (indien aanwezig) Blz. 387
*1Controlelampje PASSENGER AIR BAG (in het cen-
trale paneel) (indien aanwezig) Blz. 55
ControlelampjesBlad-
zijde
C-HR_OM_Europe_OM10636E.book P age 138 Thursday, August 1, 2019 2:53 PM

1392. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10636E
Op het multi-informatiedisplay weergegeven controlelampjes
en symbolen
ControlelampjesBlad- zijde
*1, 2, 3Controlelampje Brake Hold-systeem in werking Blz. 344,
710
*1Controlelampje stand-bystan d Brake Hold-systeem Blz. 344
Controlelampje LDA (indien aanwezig) Blz. 402
Controlelampje snelheidsbegrenzer (indien aanwe-
zig) Blz. 453
Controlelampje cruise control (indien aanwezig) Blz. 416,
431,446
Controlelampje cruise control SET
(indien aanwezig) Blz. 416,
431,
446
Controlelampje Dynamic Radar Cruise Control
(indien aanwezig) Blz. 416,
431
Controlelampje SPORT Blz. 451
Controlelampje ECO MODE Blz. 451
*4ECO-controlelampje Blz. 141
*5Controlelampje iMTBlz. 333
*5SchakeladviesindicatorBlz. 333
Verkeersbord snelheidslimiet (indien aanwezig) Blz. 410
Controlelampje lage buitentemperatuur Blz. 142
C-HR_OM_Europe_OM10636E.book Page 139 Thursday, August 1, 2019 2:53 PM
