1402. Instrumentenpaneel
C-HR_OM_Europe_OM10636E
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nad at de
motor is aangeslagen of nadat er enkele seconden verstreken zij n. Er kan
een storing in een systeem aanwezig zijn als een lampje niet ga at branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
*2: Het lampje gaat branden om aan te geven dat het systeem in wer king is.
*3: Het lampje knippert om een storing aan te geven.
*4: Auto's met Multidrive CVT
*5: Auto's met handgeschakelde transmissie
Symbolen op het multi-informatiedisplayBlad-
zijde
Laadstroomcontrolelampje
Blz. 707
Waarschuwingslampje lage oliedrukBlz. 706
Waarschuwingslampje hoge koelvloeistoftem-
peratuurBlz. 711
Smart entry-systeem met startknop (indien
aanwezig)Blz. 318
Brake Override-systeem/
wegrijregeling (indien aanwezig)Blz. 712
C-HR_OM_Europe_OM10636E.book P age 140 Thursday, August 1, 2019 2:53 PM

1412. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10636E
■ECO-controlelampje (auto's met Multidrive CVT)
In de volgende gevallen werkt het ECO-controlelampje niet:
●De selectiehendel staat in een andere stand dan D.
● De auto rijdt in de sportmodus ( →Blz. 451)
● De rijsnelheid is ongeveer 130 km/h of hoger.
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden. Wanneer de acceleratie
buiten de ECO-zone valt en wanneer de
auto tot stilstand komt, gaat het lampje
uit.
De beschikbaarheid van het ECO-contro-
lelampje kan worden aangepast. De stan-
daardinstelling is aan. (
→Blz. 790)
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals de waarschuwing slamp-
jes ABS en SRS niet gaan branden als u de motor start, kan dat betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in g eval van
een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
C-HR_OM_Europe_OM10636E.book P age 141 Thursday, August 1, 2019 2:53 PM

1422. Instrumentenpaneel
C-HR_OM_Europe_OM10636E
Meters en tellers
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen per
regio verschillen.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
( →Blz. 145)
Geeft bij een storing waarschuwingsmeldingen weer. ( →Blz. 717)
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Weergave buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C . Het
controlelampje lage buitentemperatuur gaat branden als de buite ntempe-
ratuur 3°C of lager is.
C-HR_OM_Europe_OM10636E.book P age 142 Thursday, August 1, 2019 2:53 PM

1432. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10636E

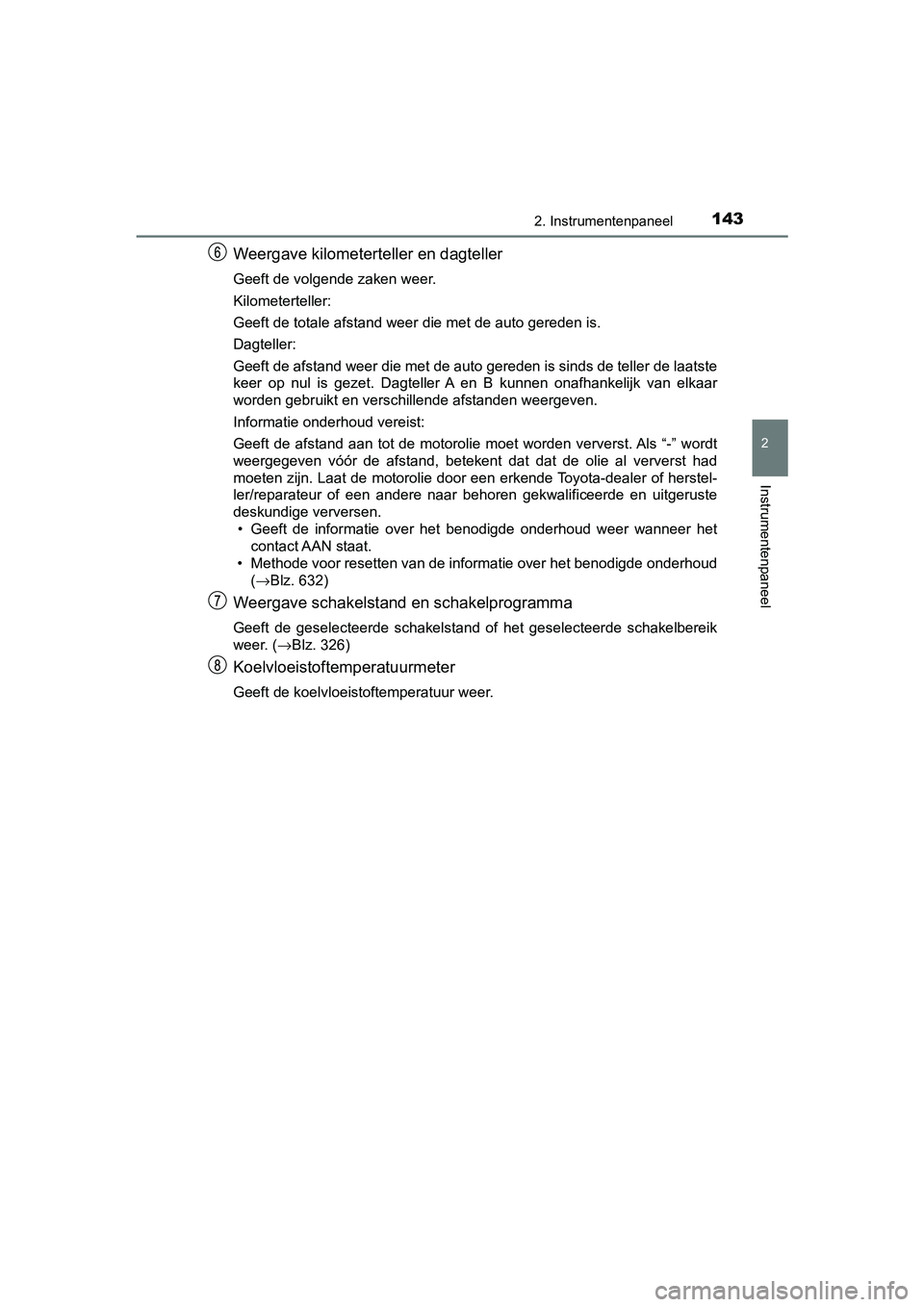

Weergave kilometerteller en dagteller
Geeft de volgende zaken weer.
Kilometerteller:
Geeft de totale afstand weer die met de auto gereden is.
Dagteller:
Geeft de afstand weer die met de auto gereden is sinds de telle r de laatste
keer op nul is gezet. Dagteller A en B kunnen onafhankelijk van elkaar
worden gebruikt en verschillende afstanden weergeven.
Informatie onderhoud vereist:
Geeft de afstand aan tot de motorolie moet worden ververst. Als “-” wordt
weergegeven vóór de afstand, betekent dat dat de olie al verver st had
moeten zijn. Laat de motorolie door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige verversen. • Geeft de informatie over het benodigde onderhoud weer wanneer het
contact AAN staat.
• Methode voor resetten van de informatie over het benodigde ond erhoud
( →Blz. 632)
Weergave schakelstand en schakelprogramma
Geeft de geselecteerde schakelstand of het geselecteerde schake lbereik
weer. ( →Blz. 326)
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
C-HR_OM_Europe_OM10636E.book P age 143 Thursday, August 1, 2019 2:53 PM

1442. Instrumentenpaneel
C-HR_OM_Europe_OM10636E
Wanneer u op de toets TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van
de kilometerteller en de dagteller.
Als de dagteller wordt weergege-
ven, wordt deze gereset als de
toets TRIP ingedrukt wordt gehou-
den.
■ Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop:
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop:
Het contact AAN staat.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto stilstaat of met lage snelheid rijdt (lager da n 25 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer -- wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
■ Afstellen van de klok (indien aanwezig)
De klok kan worden ingesteld op het scherm van het multimediasy steem.
Raadpleeg de handleiding voor het navigatie- en multimediasyste em.
Wijzigen van de weergave
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
● Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
● Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied (H)
staat, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer de m otor nadat
deze volledig is afgekoeld. ( →Blz. 767)
C-HR_OM_Europe_OM10636E.book P age 144 Thursday, August 1, 2019 2:53 PM

145
2
2. Instrumentenpaneel
Instrumentenpaneel
C-HR_OM_Europe_OM10636E
Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopen de
gegevens met betrekk ing tot de auto.
● Menu-iconen
Geeft de volgende informatie
weer wanneer een icoon is
geselecteerd. ( →Blz. 146)
Afhankelijk van de situatie
wordt bepaalde informatie
mogelijk autom atisch weerge-
geven.
Rij-informatie
Hiermee kunnen allerlei gegevens met betrekking tot het rijden wor-
den weergegeven. ( →Blz. 146)
Aan navigatiesysteem gekoppelde weergave (indien aanwezig)
Hiermee kan de volgende aan het navigatiesysteem gekoppelde
informatie worden weergegeven.
• Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting
boven)
Aan audiosysteem gek oppelde weergave (indien aanwezig)
Hiermee kunt u een audiobron of nummer selecteren op het instru -
mentenpaneel met behulp van de bedieningstoetsen van het instru -
mentenpaneel.
Informatie over ondersteunend systeem (indien aanwezig)
Hiermee kan de werkingsstatus van de volgende systemen worden
weergegeven:
• LDA (Lane Departure Alert met stuurregeling) ( →Blz. 397)
• Dynamic Radar Cruise Control ( →Blz. 431)
• Dynamic Radar Cruise Control met volledig snelheidsbereik
(→Blz. 416)
• RSA (Road Sign Assist) ( →Blz. 410)
Informatie op display
C-HR_OM_Europe_OM10636E.book P age 145 Thursday, August 1, 2019 2:53 PM

1462. Instrumentenpaneel
C-HR_OM_Europe_OM10636E
Weergave waarschuwingsmelding
Hiermee kunt u waarschuwingsmeldingen en te nemen maatregelen
weergegeven als er een storing wordt gesignaleerd. (→Blz. 717)
Weergave instellingen
Hiermee kunnen de instellingen van de weergave van het instrume n-
tenpaneel en de bedieningsinstelling van bepaalde voertuigfunct ies
worden gewijzigd. ( →Blz. 148)
Het multi-informatiedisplay wordt
bediend met de bedieningstoet-
sen van het instrumentenpaneel.
Terugkeren naar het vorige
scherm
Enter/instellen
Een item selecteren/pagina wij-
zigen
● Actueel brandstofverbruik (zoneweergave/numerieke weergave)
*1
Geeft het actuele brandstofverbruik weer.
●Gemiddeld brandstofverbruik (sinds resetten*2/sinds starten/sinds
tanken)
*1
Geeft het gemiddelde brandstofverbruik weer sinds respectieveli jk het
resetten van de functie, het starten van de motor en het tanken
Het weergegeven gemiddelde brandstofverbruik is een globale waa rde.
●Gemiddelde rijsnelhe id (sinds resetten*2/sinds starten)*1
Geeft de gemiddelde rijsnelheid weer sinds respectievelijk het resetten
van de functie en het starten van de motor
● Verstreken tijd (sinds resetten*2/sinds starten)*1
Geeft de verstreken tijd weer sinds respectievelijk het resetten van de
functie en het starten van de motor
Bedienen van de bedieningstoet sen van het instrumentenpaneel
Rij-informatie
C-HR_OM_Europe_OM10636E.book P age 146 Thursday, August 1, 2019 2:53 PM

1472. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10636E
●Afstand (actieradius /sinds starten)*1
Geeft respectievelijk de berekende maximale afstand weer die no g kan
worden gereden met de resterende brandstof en de gereden afstan d sinds
het starten van de motor
• Deze afstand wordt berekend op basis van het gemiddelde brandstof- verbruik. Hierdoor kan de werkelijke afstand die nog kan worden gere-
den, afwijken van de weergegeven afstand.
• Als er een kleine hoeveelheid brandstof wordt getankt, wordt d e weer-
gave mogelijk niet bijgewerkt.
Zet bij het tanken het contact UIT. Als brandstof wordt getankt terwijl het
contact niet UIT staat, wordt het display mogelijk niet bijgewe rkt.
●ECO-indicator (auto's met Multidrive CVT)
→Blz. 150
●Snelheidsmeter
Geeft de rijsnelheid aan.
●G-monitor/AWD-regeling
→Blz. 151
●Display uit
Er wordt een leeg scherm weergegeven.
*1: Kan worden geregistreerd als Rij-informatie 1 en 2. ( →Blz. 148)
*2: Resetprocedures:
• Selecteer een te resetten functie m.b.v. de bedieningstoetsen van het
instrumentenpaneel en houd vervolgens ingedrukt om te resetten .
• Als er meer dan één te resetten functie is, worden er naast di e functies
selectievakjes weergegeven.
C-HR_OM_Europe_OM10636E.book P age 147 Thursday, August 1, 2019 2:53 PM

1482. Instrumentenpaneel
C-HR_OM_Europe_OM10636E
De instellingen van de volgende items kunnen worden gewijzigd. Zie
Blz. 788.
Bij functies die in- of uitgeschakeld kunnen worden, wordt iede re keer als
op wordt gedrukt, geschakeld tussen aan en uit.
● LDA (Lane Departure Alert met stuurregeling) ( →Blz. 397)*1
Hiermee kunt u de volg ende zaken instellen.
• Stuurassistentie aan/uit
• Gevoeligheid waarschuwing
• Waarschuwing voor slingeren aan/uit
• Gevoeligheid waarschuwing voor slingeren
● PCS (Pre-Crash Safety-systeem) ( →Blz. 383)*1
Hiermee kunt u de volg ende zaken instellen.
• PCS aan/uit
• Gevoeligheid PCS
● BSM (Blind Spot Monitor) ( →Blz. 458)*1
Hiermee kunt u de volg ende zaken instellen.
• BSM-functie aan/uit
• Gevoeligheid BSM
• Helderheid BSM
• RCTA aan/uit
● Toyota Parking Assist-sensor ( →Blz. 477)*1
Hiermee kan de Toyota Parking As sist-sensor worden in- of uitge-
schakeld.
● PKSB-systeem (Parking Support Brake) (→ Blz. 496)
*1
Hiermee kunt u de Parking Support Brake-functie in- of uitschake-
len.
● RSA (Road Sign Assist) ( →Blz. 410)
*1
Hiermee kunt u de RSA (Road Si gn Assist) in- of uitschakelen.
● Rijmodus selecteren ( →Blz. 451)
*1
Weergave instellingen
C-HR_OM_Europe_OM10636E.book P age 148 Thursday, August 1, 2019 2:53 PM

1492. Instrumentenpaneel
2
Instrumentenpaneel
C-HR_OM_Europe_OM10636E
● Verlichting instrumentenpaneel ( →Blz. 150)
Hiermee kunt u de helderheid v an de verlichting van het instrum en-
tenpaneel wijzigen.
● Voertuiginstellingen
Selecteer het menu om de vol gende zaken in te stellen.
• Instellen Toyota Parking Assist-sensor ( →Blz. 794)
*1
Hiermee kunt u het volume van de zoemer van de Toyota Parking
Assist-sensor wijzigen.
• Instellen Toyota Parking Assist-sensor en
RCTA ( →Blz. 794)
*1
Hiermee kunt u het volume van de zoemer van de Toyota Parking
Assist-sensor en van de RCTA-zoemer wijzigen.
• Instellen RSA (Road Sign Assist) (→ Blz. 796)*1
Hiermee kunt u de RSA (Road Sign Assist) instellen.
• Instellen bandenspanningswaarschuwingssysteem
(→ Blz. 644)
Hiermee kan het bandenspanningswaarschuwingssysteem worden
geïnitialiseerd.
● Instellingen instrumentenpaneel
Selecteer het menu om de vol gende zaken in te stellen.
• Taal
Hiermee kunt u de taal op het display wijzigen.
• Eenheden
Hiermee kan de eenheid voor het brandstofverbruik worden gewijz igd.
• Instellen (ECO-controlelampje)*1
Hiermee kunt u het ECO-controlelampje in- en uitschakelen.
• Rij-informatie 1 t/m 2
Hiermee kunnen maximaal 2 items worden geselecteerd die worden
weergegeven op een rij-informatiescherm. Er kunnen maximaal 2 r ij-
informatieschermen worden ingesteld.
• Pop-updisplay
Hiermee kunnen de pop-updisplays*2 worden in-/uitgeschakeld. Deze
displays kunnen in bepaalde situaties verschijnen.
• Standaardinstellingen
Geregistreerde of gewijzigde instellingen van het instrumentenp aneel
worden gewist of naar de beginwaarden teruggezet.
C-HR_OM_Europe_OM10636E.book P age 149 Thursday, August 1, 2019 2:53 PM
