TOYOTA C-HR 2020 Instructieboekje (in Dutch)

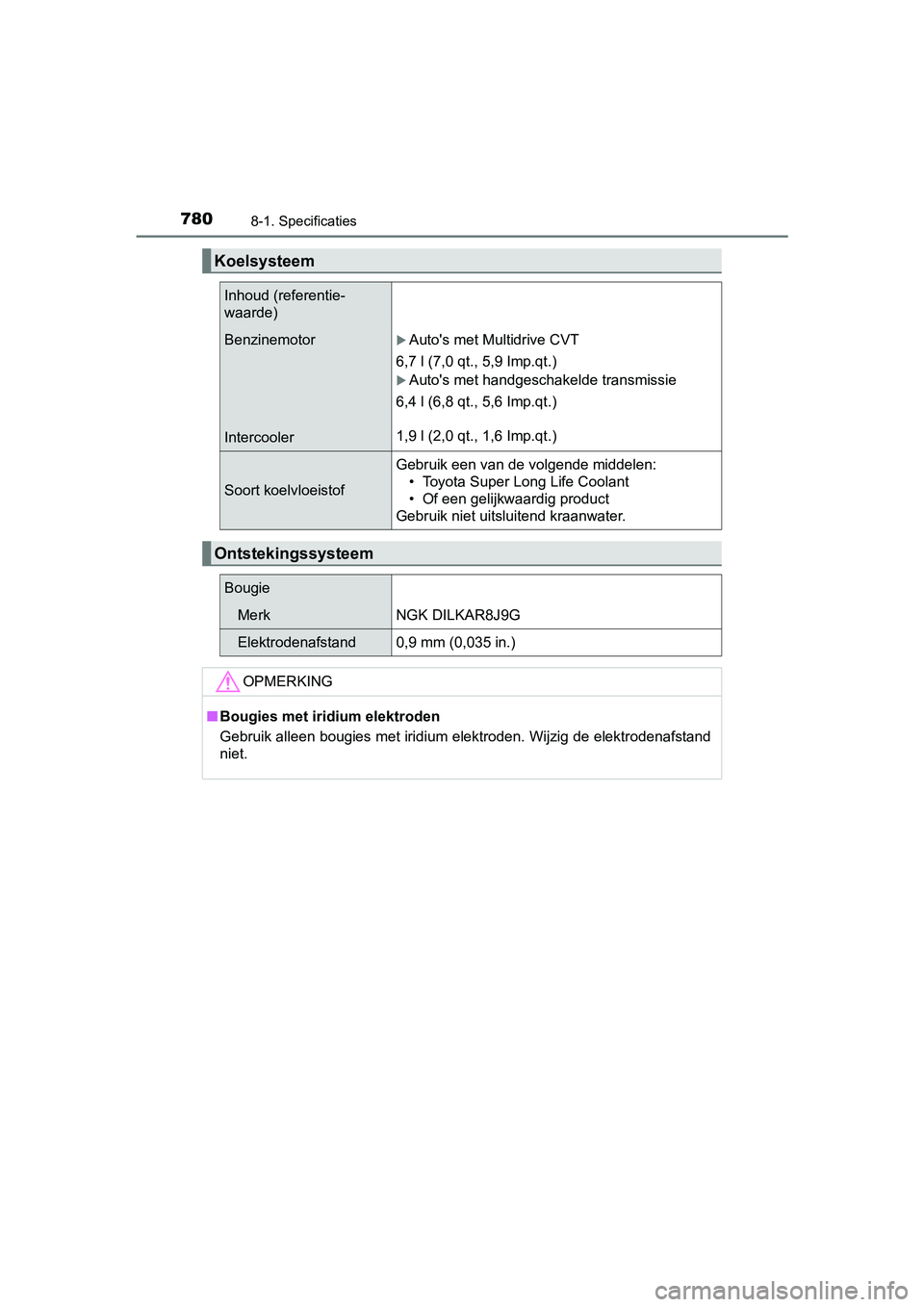

7808-1. Specificaties
C-HR_OM_Europe_OM10636E
Koelsysteem
Inhoud (referentie-
waarde)
Benzinemotor
IntercoolerAuto's met Multidrive CVT
6,7 l (7,0 qt., 5,9 Imp.qt.)
Auto's met handgeschakelde transmissie
6,4 l (6,8 qt., 5,6 Imp.qt.)
1,9 l (2,0 qt., 1,6 Imp.qt.)
Soort koelvloeistof Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem
Bougie
MerkNGK DILKAR8J9G
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand
niet.
C-HR_OM_Europe_OM10636E.book P age 780 Thursday, August 1, 2019 2:53 PM

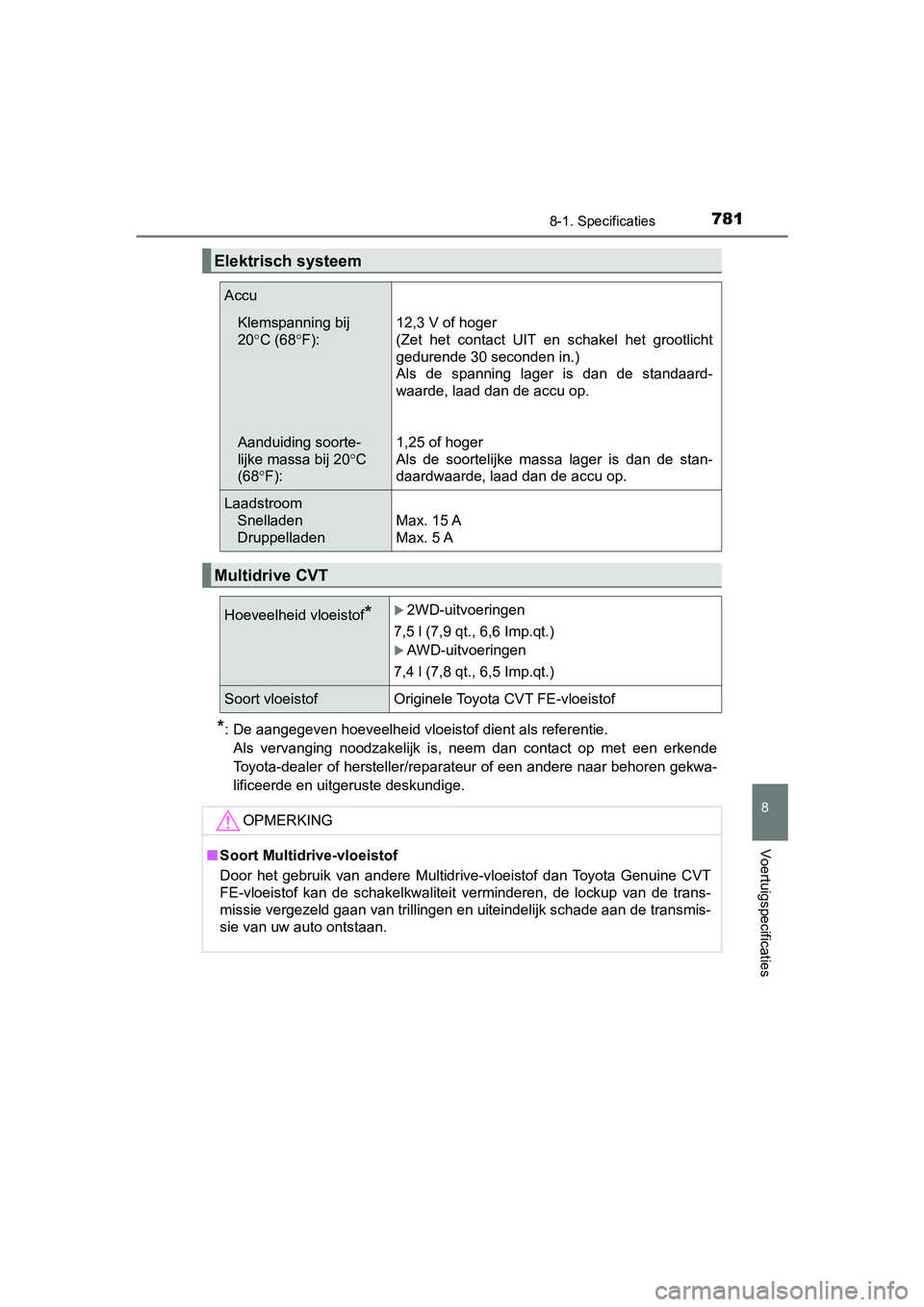

7818-1. Specificaties
8
Voertuigspecificaties
C-HR_OM_Europe_OM10636E
*: De aangegeven hoeveelheid vloeistof dient als referentie. Als vervanging noodzakelijk is, neem dan contact op met een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwa-
lificeerde en uitgeruste deskundige.
Elektrisch systeem
Accu
Klemspanning bij
20° C (68 °F):
Aanduiding soorte-
lijke massa bij 20 °C
(68° F): 12,3 V of hoger
(Zet het contact UIT en schakel het grootlicht
gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de accu op.
1,25 of hoger
Als de soortelijke massa lager is dan de stan-
daardwaarde, laad dan de accu op.
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
Multidrive CVT
Hoeveelheid vloeistof*2WD-uitvoeringen
7,5 l (7,9 qt., 6,6 Imp.qt.)
AWD-uitvoeringen
7,4 l (7,8 qt., 6,5 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■ Soort Multidrive-vloeistof
Door het gebruik van andere Multidrive-vloeistof dan Toyota Gen uine CVT
FE-vloeistof kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
C-HR_OM_Europe_OM10636E.book P age 781 Thursday, August 1, 2019 2:53 PM

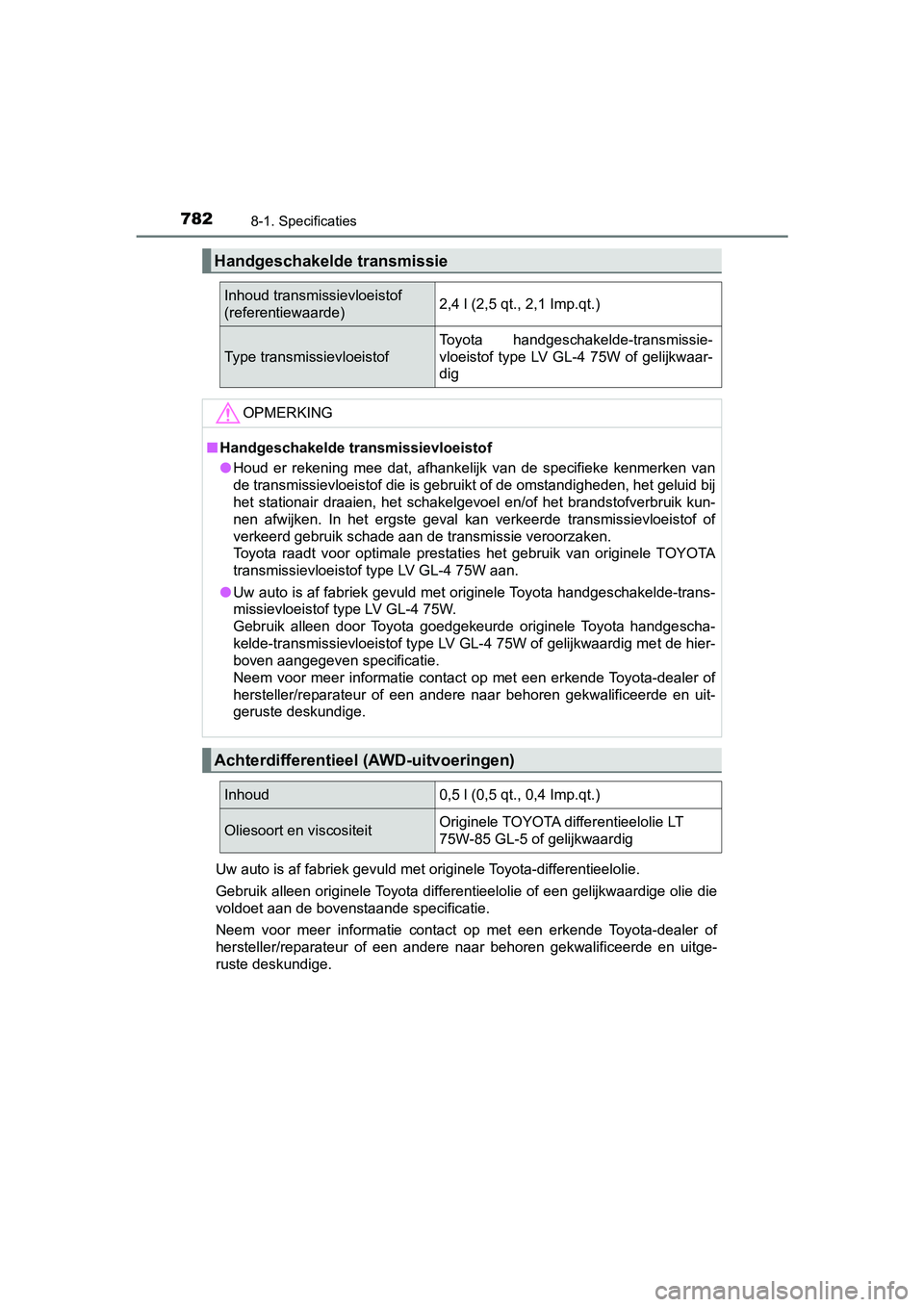

7828-1. Specificaties
C-HR_OM_Europe_OM10636EUw auto is af fabriek gevuld met originele Toyota-differentieel
olie.
Gebruik alleen originele Toyota differentieelolie of een gelijkwaardige olie die
voldoet aan de bovenstaande specificatie.
Neem voor meer informatie contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Handgeschakelde transmissie
Inhoud transmissievloeistof
(referentiewaarde) 2,4 l (2,5 qt., 2,1 Imp.qt.)
Type transmissievloeistofToyota handgeschakelde-transmissie-
vloeistof type LV GL-4 75W of gelijkwaar-
dig
OPMERKING
■
Handgeschakelde transmissievloeistof
● Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van
de transmissievloeistof die is gebruikt of de omstandigheden, h et geluid bij
het stationair draaien, het schakelgevoel en/of het brandstofve rbruik kun-
nen afwijken. In het ergste geval kan verkeerde transmissievloeistof of
verkeerd gebruik schade aan de transmissie veroorzaken.
Toyota raadt voor optimale prestaties het gebruik van originele TOYOTA
transmissievloeistof type LV GL-4 75W aan.
● Uw auto is af fabriek gevuld met originele Toyota handgeschakelde-trans-
missievloeistof type LV GL-4 75W.
Gebruik alleen door Toyota goedgekeurde originele Toyota handge scha-
kelde-transmissievloeistof type LV GL-4 75W of gelijkwaardig me t de hier-
boven aangegeven specificatie.
Neem voor meer informatie contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uit-
geruste deskundige.
Achterdifferentieel (AWD-uitvoeringen)
Inhoud 0,5 l (0,5 qt., 0,4 Imp.qt.)
Oliesoort en viscositeit Originele TOYOTA differentieelolie LT
75W-85 GL-5 of gelijkwaardig
C-HR_OM_Europe_OM10636E.book P
age 782 Thursday, August 1, 2019 2:53 PM

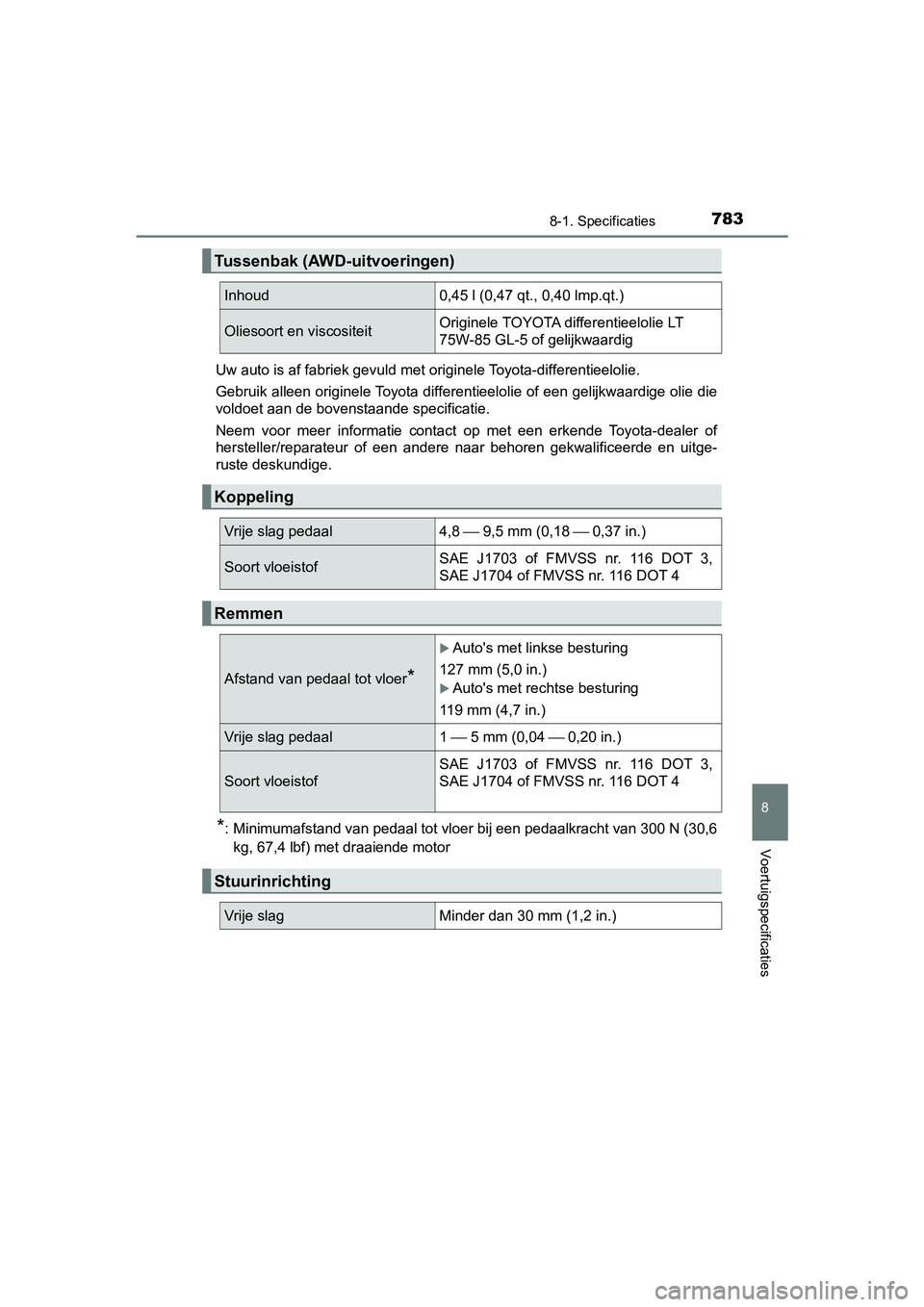

7838-1. Specificaties
8
Voertuigspecificaties
C-HR_OM_Europe_OM10636EUw auto is af fabriek gevuld met originele Toyota-differentieel
olie.
Gebruik alleen originele Toyota differentieelolie of een gelijkwaardige olie die
voldoet aan de bovenstaande specificatie.
Neem voor meer informatie contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 3 00 N (30,6
kg, 67,4 lbf) met draaiende motor
Tussenbak (AWD-uitvoeringen)
Inhoud 0,45 l (0,47 qt., 0,40 lmp.qt.)
Oliesoort en viscositeit Originele TOYOTA differentieelolie LT
75W-85 GL-5 of gelijkwaardig
Koppeling
Vrije slag pedaal
4,8 ⎯ 9,5 mm (0,18 ⎯ 0,37 in.)
Soort vloeistof SAE J1703 of FMVSS nr. 116 DOT 3,
SAE J1704 of FMVSS nr. 116 DOT 4
Remmen
Afstand van pedaal tot vloer*
Auto's met linkse besturing
127 mm (5,0 in.)
Auto's met rechtse besturing
119 mm (4,7 in.)
Vrije slag pedaal 1 ⎯ 5 mm (0,04 ⎯ 0,20 in.)
Soort vloeistof SAE J1703 of FMVSS nr. 116 DOT 3,
SAE J1704 of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
C-HR_OM_Europe_OM10636E.book P
age 783 Thursday, August 1, 2019 2:53 PM

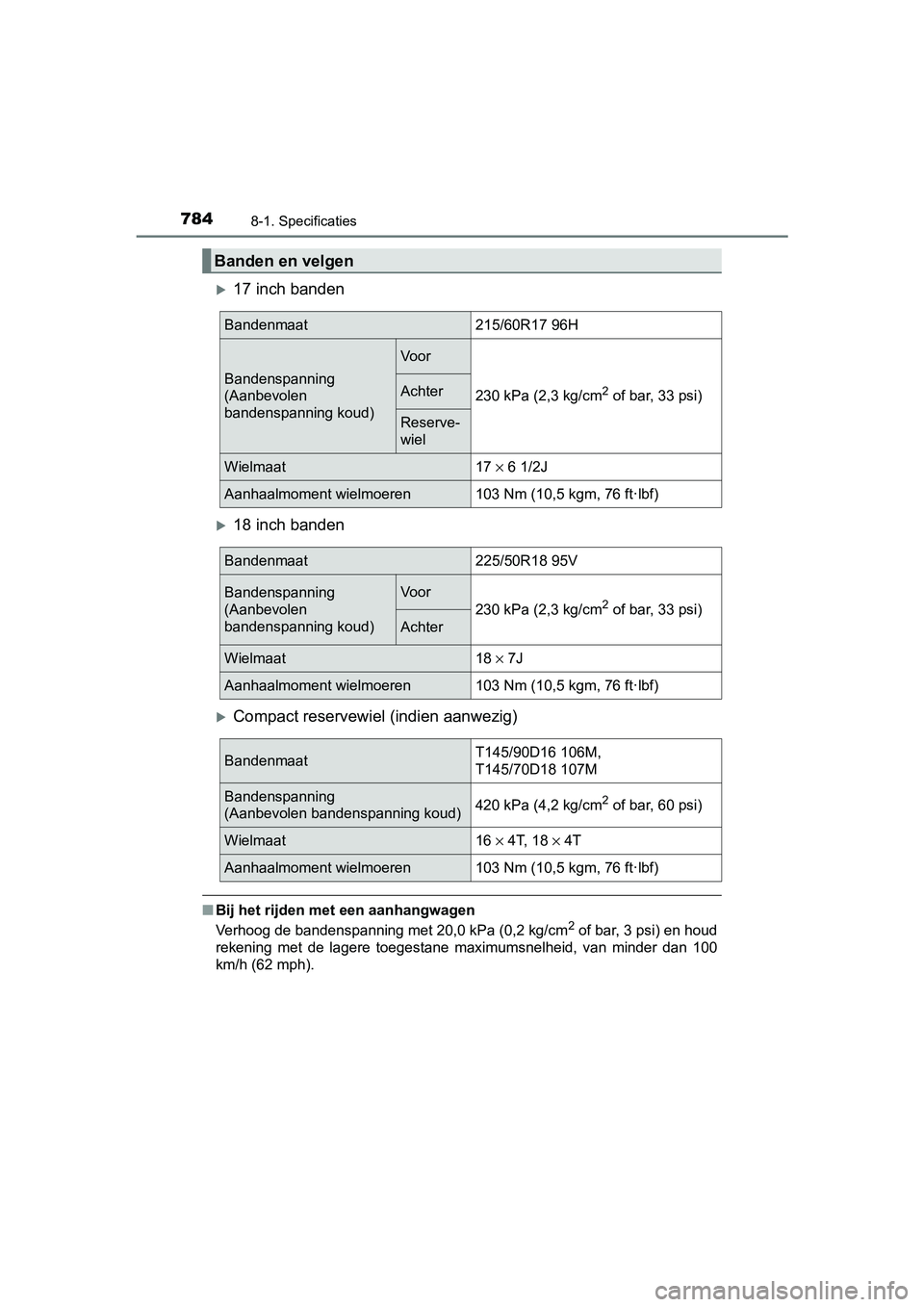

7848-1. Specificaties
C-HR_OM_Europe_OM10636E
17 inch banden
18 inch banden
Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd
rekening met de lagere toegestane maximumsnelheid, van minder d an 100
km/h (62 mph).
Banden en velgen
Bandenmaat215/60R17 96H
Bandenspanning
(Aanbevolen
bandenspanning koud)
Voor
230 kPa (2,3 kg/cm2 of bar, 33 psi)Achter
Reserve-
wiel
Wielmaat17 × 6 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat225/50R18 95V
Bandenspanning
(Aanbevolen
bandenspanning koud)Voor
230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter
Wielmaat18 × 7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
BandenmaatT145/90D16 106M,
T145/70D18 107M
Bandenspanning
(Aanbevolen bandenspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat16 × 4T, 18 × 4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft·lbf)
C-HR_OM_Europe_OM10636E.book P age 784 Thursday, August 1, 2019 2:53 PM

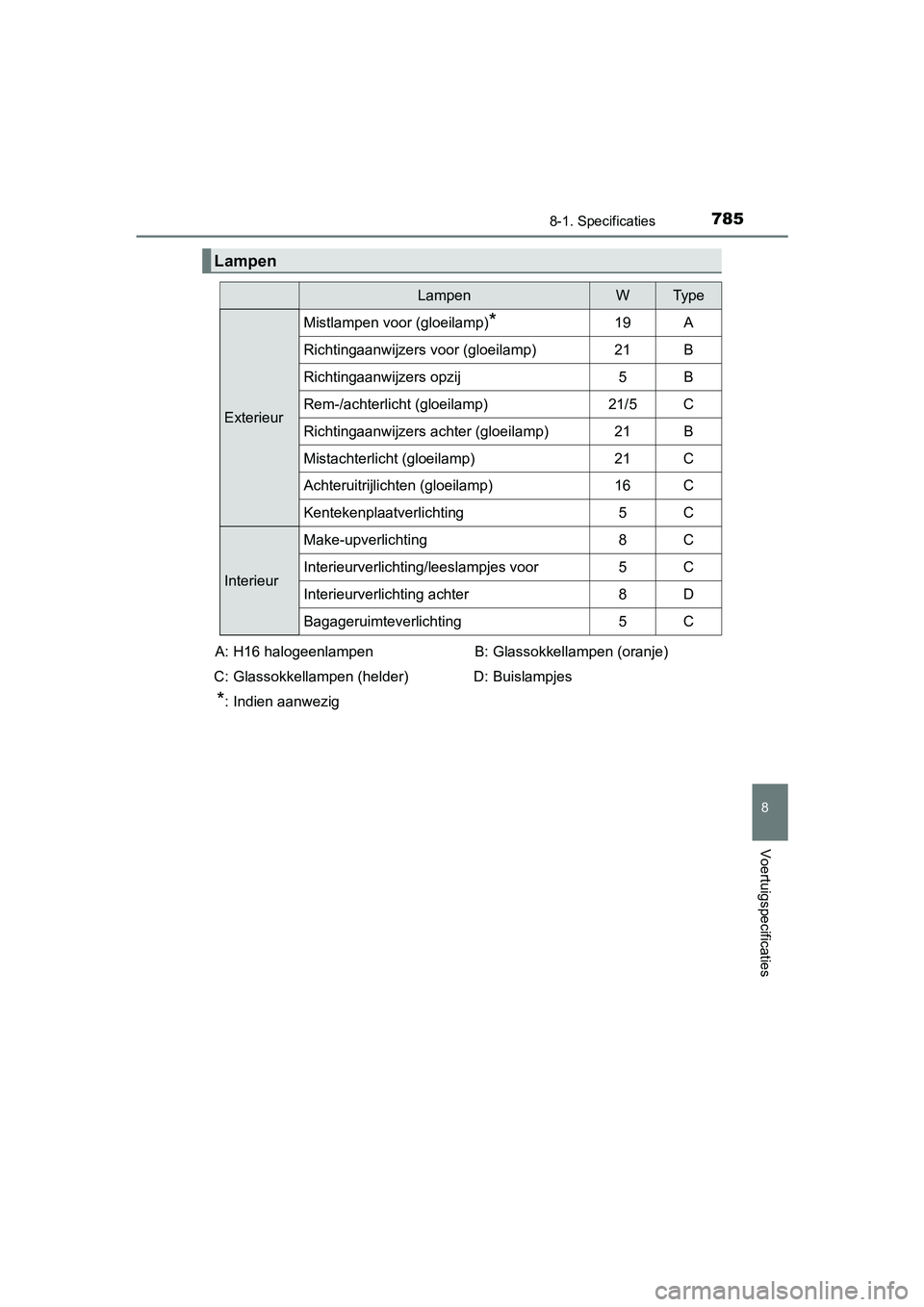

7858-1. Specificaties
8
Voertuigspecificaties
C-HR_OM_Europe_OM10636E
Lampen
LampenWTy p e
Exterieur
Mistlampen voor (gloeilamp)*19A
Richtingaanwijzers voor (gloeilamp)21B
Richtingaanwijzers opzij5B
Rem-/achterlicht (gloeilamp)21/5C
Richtingaanwijzers achter (gloeilamp)21B
Mistachterlicht (gloeilamp)21C
Achteruitrijlichten (gloeilamp)16C
Kentekenplaatverlichting5C
Interieur
Make-upverlichting8C
Interieurverlichting/leeslampjes voor5C
Interieurverlichting achter8D
Bagageruimteverlichting5C
A: H16 halogeenlampen
C: Glassokkellampen (helder)
*: Indien aanwezig B: Glassokkellampen (oranje)
D: Buislampjes
C-HR_OM_Europe_OM10636E.book P age 785 Thursday, August 1, 2019 2:53 PM

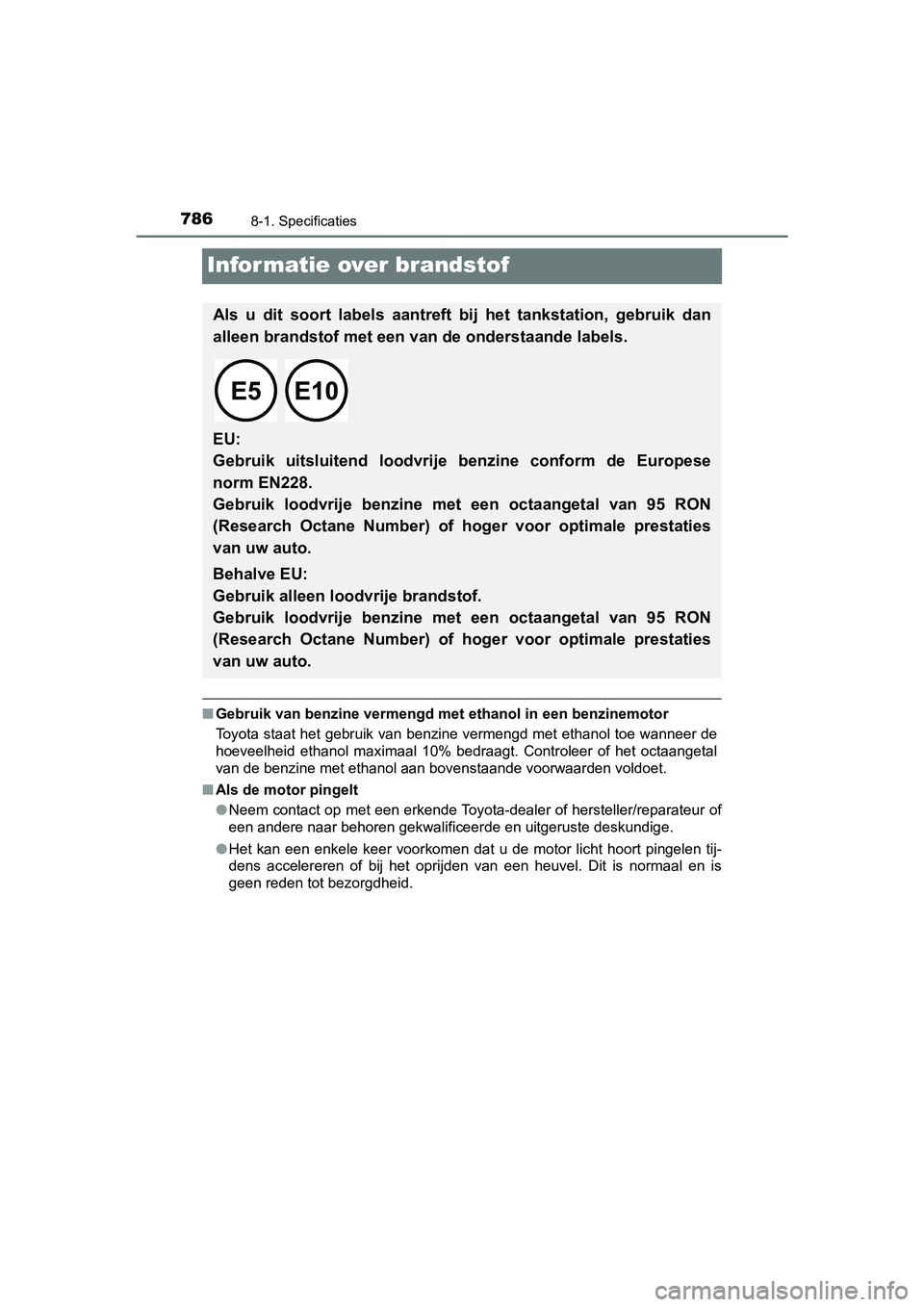

7868-1. Specificaties
C-HR_OM_Europe_OM10636E
Informatie over brandstof
■Gebruik van benzine vermengd met ethanol in een benzinemotor
Toyota staat het gebruik van benzine vermengd met ethanol toe w anneer de
hoeveelheid ethanol maximaal 10% bedraagt. Controleer of het octaangetal
van de benzine met ethanol aan bovenstaande voorwaarden voldoet .
■ Als de motor pingelt
●Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
● Het kan een enkele keer voorkomen dat u de motor licht hoort pi ngelen tij-
dens accelereren of bij het oprijden van een heuvel. Dit is nor maal en is
geen reden tot bezorgdheid.
Als u dit soort labels aantreft bij het tankstation, gebruik da n
alleen brandstof met een va n de onderstaande labels.

EU:
Gebruik uitsluitend loodvrije benzine conform de Europese
norm EN228.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
Behalve EU:
Gebruik alleen loodvrije brandstof.
Gebruik loodvrije benzine met een octaangetal van 95 RON
(Research Octane Number) of hoger voor optimale prestaties
van uw auto.
C-HR_OM_Europe_OM10636E.book P age 786 Thursday, August 1, 2019 2:53 PM

7878-1. Specificaties
8
Voertuigspecificaties
C-HR_OM_Europe_OM10636E
OPMERKING
■Opmerking over de brandstofkwaliteit
● Gebruik de juiste brandstoffen. De motor zal beschadigd raken w anneer u
de verkeerde brandstof gebruikt.
● Gebruik geen benzine met metaalhoudende additieven, zoals manga an,
ijzer of lood, omdat dit schade aan uw motor of emissieregelsys teem kan
veroorzaken.
● Voeg geen aftermarket metaalhoudende brandstofadditieven toe.
● EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder de naam
E50 of E85, of brandstof met een hoog ethanolgehalte. Bij gebru ik van
deze brandstoffen wordt het brandstofsysteem beschadigd. Neem b ij twij-
fel contact op met een erkende Toyota-dealer of hersteller/repa rateur of
een andere naar behoren gekwalificeer de en uitgeruste deskundige.
● Behalve EU: Gebruik geen bio-ethanolbrandstof die wordt verkocht onder
de naam E50 of E85, of brandstof met een hoog ethanolgehalte. U w auto
is geschikt voor benzine met maximaal 10% ethanol. Bij het gebr uik van
brandstof met meer dan 10% ethanol (E10) wordt het brandstofsys teem
van de auto beschadigd. Zorg ervoor dat u brandstof tankt met de juiste
specificaties en de vereiste kwaliteit. Neem bij twijfel contac t op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
● Gebruik geen methanolhoudende benzine, zoals M15, M85 of M100. Door
methanolhoudende benzine te gebruiken kan de motor beschadigd raken
of kunnen er storingen in optreden.
C-HR_OM_Europe_OM10636E.book P age 787 Thursday, August 1, 2019 2:53 PM

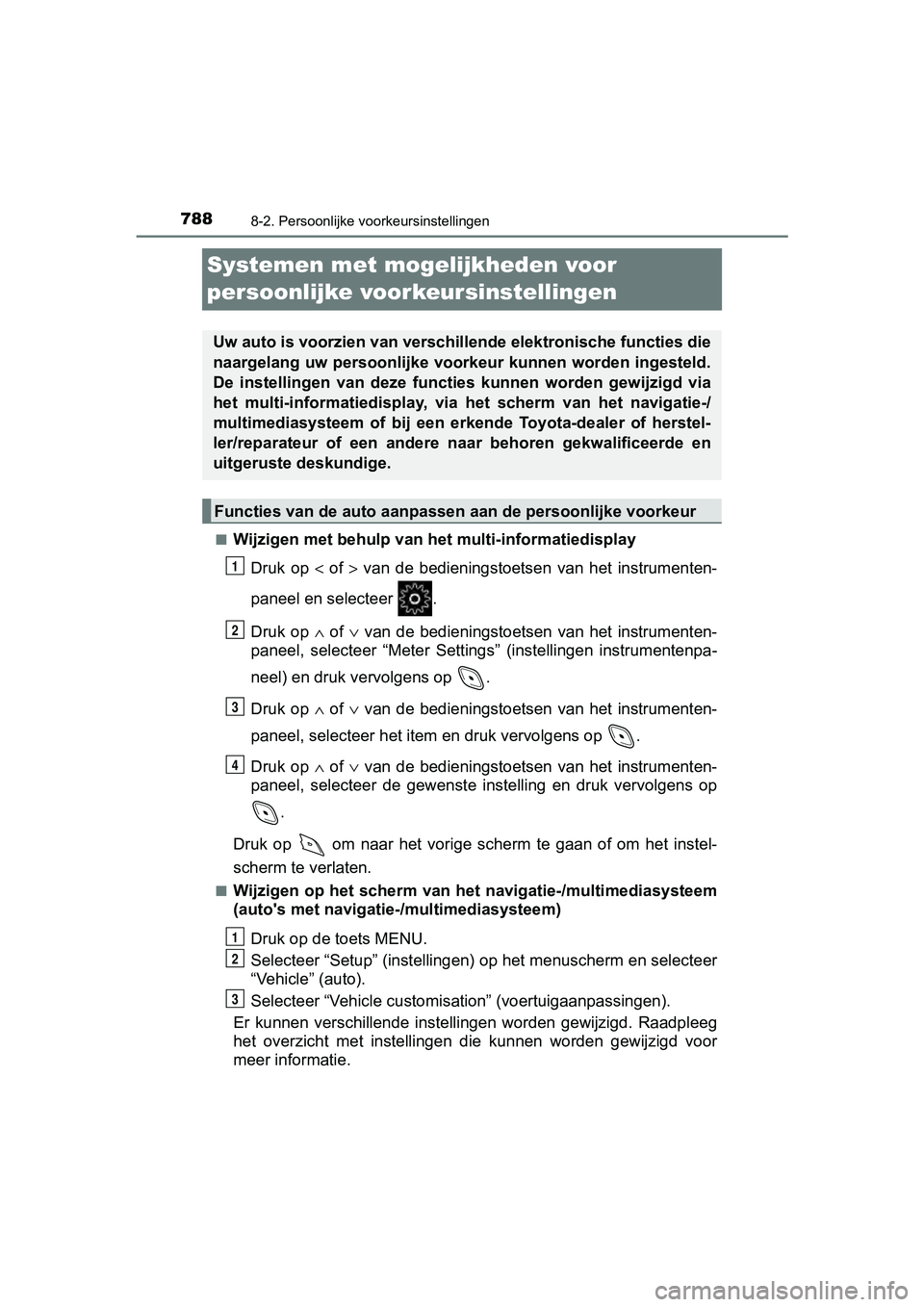

7888-2. Persoonlijke voorkeursinstellingen
C-HR_OM_Europe_OM10636E
Systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen
■Wijzigen met behulp van het multi-informatiedisplay
Druk op < of > van de bedieningstoetsen van het instrumenten-
paneel en selecteer .
Druk op ∧ of ∨ van de bedieningstoetse n van het instrumenten-
paneel, selecteer “Meter Settings” (instellingen instrumentenpa -
neel) en druk vervolgens op .
Druk op ∧ of ∨ van de bedieningstoetse n van het instrumenten-
paneel, selecteer het item en druk vervolgens op .
Druk op ∧ of ∨ van de bedieningstoetse n van het instrumenten-
paneel, selecteer de gewenste instelling en druk vervolgens op
.
Druk op om naar het vorige scherm te gaan of om het instel-
scherm te verlaten.
■Wijzigen op het scherm van het navigatie-/multimediasysteem
(auto's met navigati e-/multimediasysteem)
Druk op de toets MENU.
Selecteer “Setup” (instellingen) op het menuscherm en selecteer
“Vehicle” (auto).
Selecteer “Vehicle customisation” (voertuigaanpassingen).
Er kunnen verschillende instellingen worden gewijzigd. Raadplee g
het overzicht met instellingen die kunnen worden gewijzigd voor
meer informatie.
Uw auto is voorzien van verschi llende elektronische functies die
naargelang uw persoonlijke voorkeur kunnen worden ingesteld.
De instellingen van deze functi es kunnen worden gewijzigd via
het multi-informatiedisplay, via het scherm van het navigatie-/
multimediasysteem of bij een erkende Toyota-dealer of herstel-
ler/reparateur of een andere n aar behoren gekwalificeerde en
uitgeruste deskundige.
Functies van de auto aanpassen aan de persoonlijke voorkeur
1
2
3
4
1
2
3
C-HR_OM_Europe_OM10636E.book P age 788 Thursday, August 1, 2019 2:53 PM

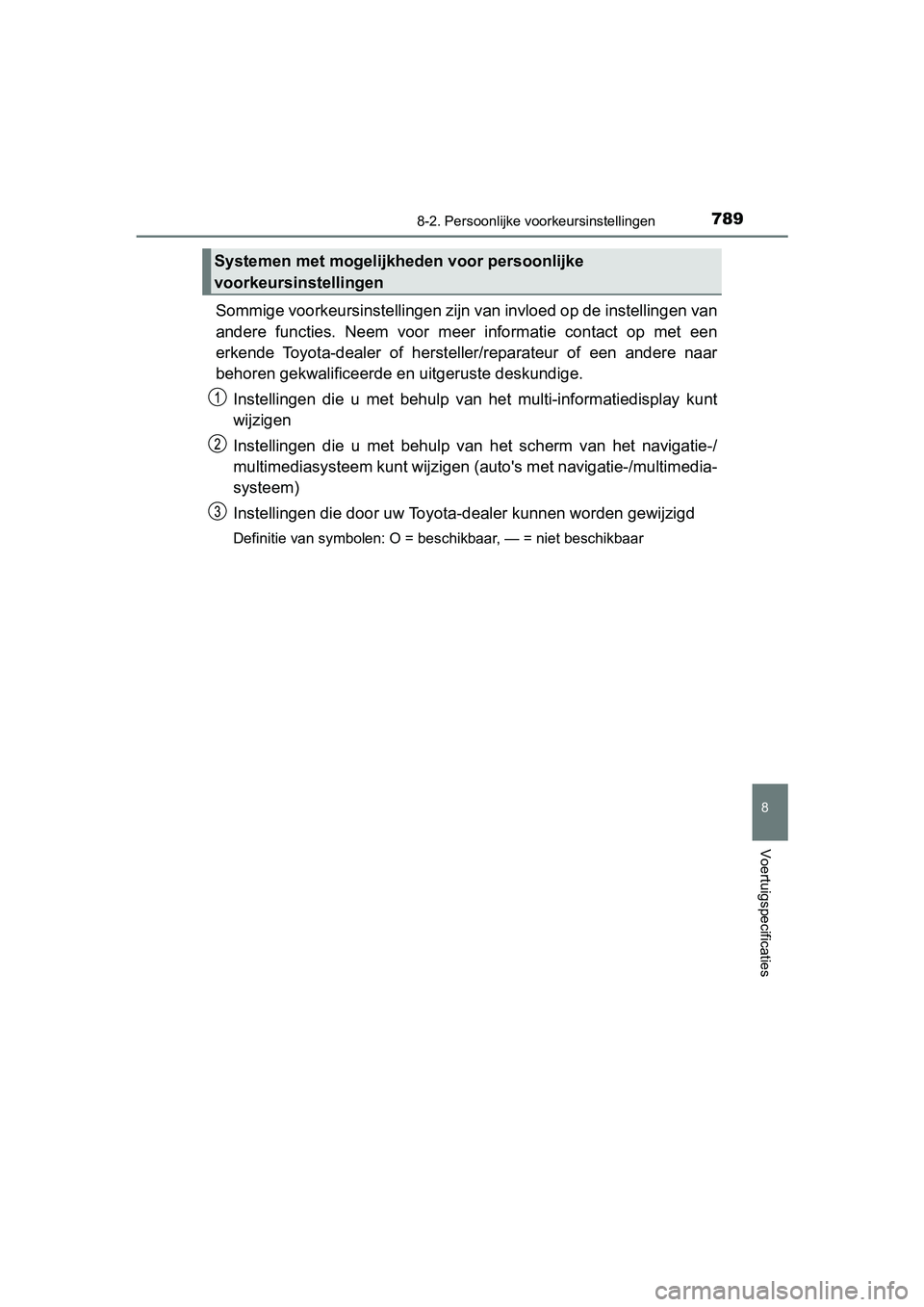

7898-2. Persoonlijke voorkeursinstellingen
8
Voertuigspecificaties
C-HR_OM_Europe_OM10636E
Sommige voorkeursinstellingen zijn van invloed op de instelling en van
andere functies. Neem voor meer informatie contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige.
Instellingen die u met behulp van het multi-informatiedisplay k unt
wijzigen
Instellingen die u met behulp van het scherm van het navigatie- /
multimediasysteem kunt wijzigen ( auto's met navigatie-/multimedia-
systeem)
Instellingen die door uw Toyot a-dealer kunnen worden gewijzigd
Definitie van symbolen: O = beschikbaar, — = niet beschikbaar
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen
C-HR_OM_Europe_OM10636E.book P age 789 Thursday, August 1, 2019 2:53 PM
