7407-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10636E

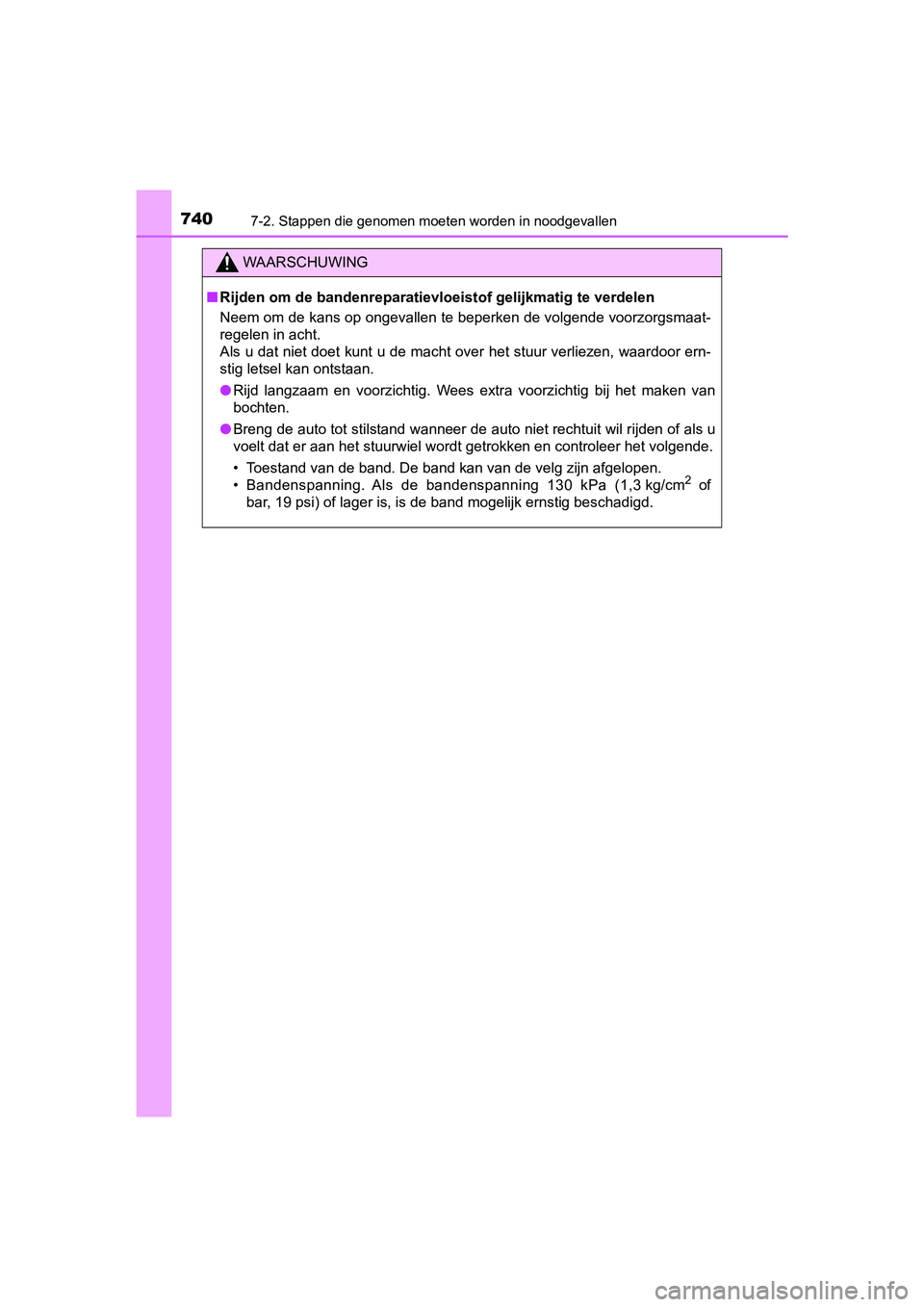

WAARSCHUWING
■Rijden om de bandenrep aratievloeistof gelijkmatig te verdelen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet kunt u de macht over het stuur verliezen, w aardoor ern-
stig letsel kan ontstaan.
● Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het ma ken van
bochten.
● Breng de auto tot stilstand wanneer de auto niet rechtuit wil r ijden of als u
voelt dat er aan het stuurwiel wordt getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of
bar, 19 psi) of lager is, is de band mogelijk ernstig beschadig d.
C-HR_OM_Europe_OM10636E.book Page 740 Thursday, August 1, 2019 2:53 PM

7417-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
C-HR_OM_Europe_OM10636E
OPMERKING
■Een noodreparatie uitvoeren
● Een band mag alleen met de bandenreparatieset worden gerepareer d
indien de beschadiging is veroorzaakt door perforatie van het l oopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
● De reparatieset is niet waterbestendig. Zorg dat de bandenrepar atieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijd ens regen.
● Zet de bandenreparatieset niet op een stoffige ondergrond, zoal s in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunn en er storin-
gen optreden.
● Houd de fles tijdens het gebruik niet ondersteboven, om schade aan de
compressor te voorkomen.
■ Voorzorgsmaatregelen voor de bandenreparatieset
● De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
● Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
raken. Zorg dat de set niet met benzine in aanraking kan komen.
● Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
● Berg de reparatieset op in de gereedschapshouder onder de afdek mat,
buiten bereik van kinderen.
● Demonteer de reparatieset niet en breng geen wijzigingen aan. Stel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■ Voorkomen van schade aan de bande nspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanne er de
band wordt gerepareerd of vervangen. ( →Blz. 643)
C-HR_OM_Europe_OM10636E.book Page 741 Thursday, August 1, 2019 2:53 PM

7427-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10636E

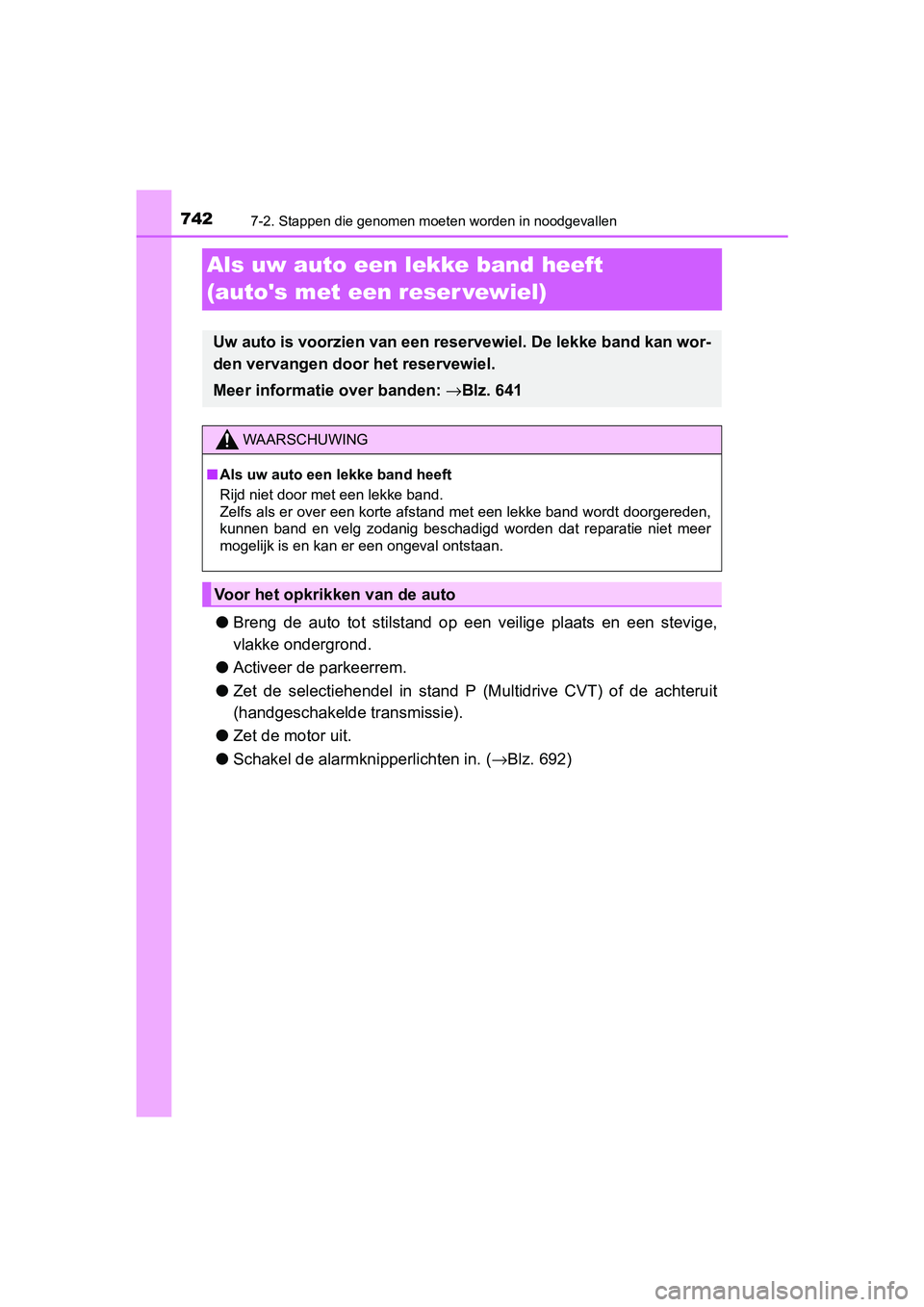

Als uw auto een lekke band heeft
(auto's met een reser vewiel)
●Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P (Multidrive CVT) of de achteru it
(handgeschakelde transmissie).
● Zet de motor uit.
● Schakel de alarmknipperlichten in. ( →Blz. 692)
Uw auto is voorzien van een reservewiel. De lekke band kan wor-
den vervangen door het reservewiel.
Meer informatie over banden: →Blz. 641
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is en kan er een ongeval ontstaan.
Voor het opkrikken van de auto
C-HR_OM_Europe_OM10636E.book P age 742 Thursday, August 1, 2019 2:53 PM

7437-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
C-HR_OM_Europe_OM10636E

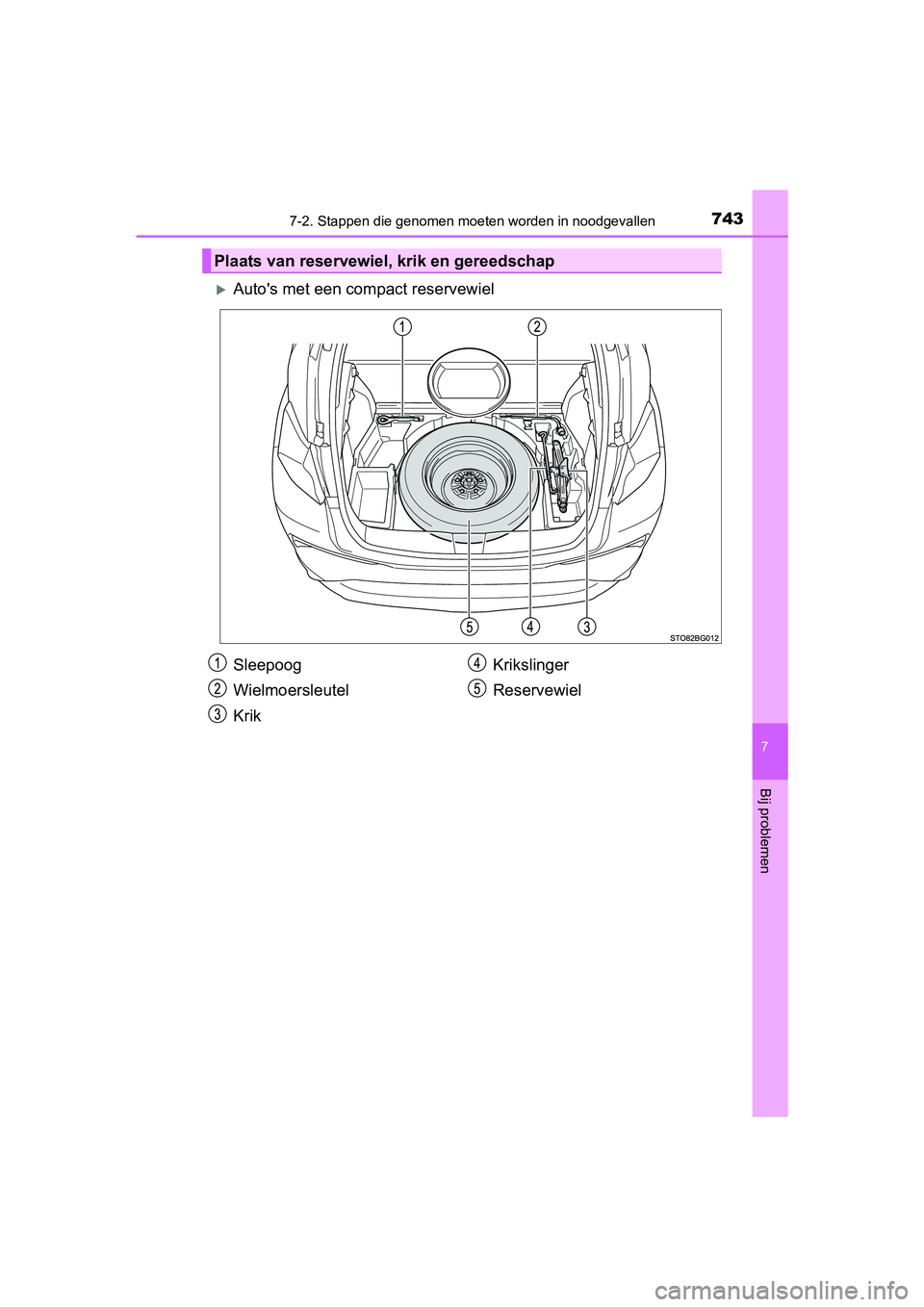

Auto's met een compact reservewiel
Plaats van reservewiel, krik en gereedschap
Sleepoog
Wielmoersleutel
Krik Krikslinger
Reservewiel
C-HR_OM_Europe_OM10636E.book P
age 743 Thursday, August 1, 2019 2:53 PM

7447-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10636E

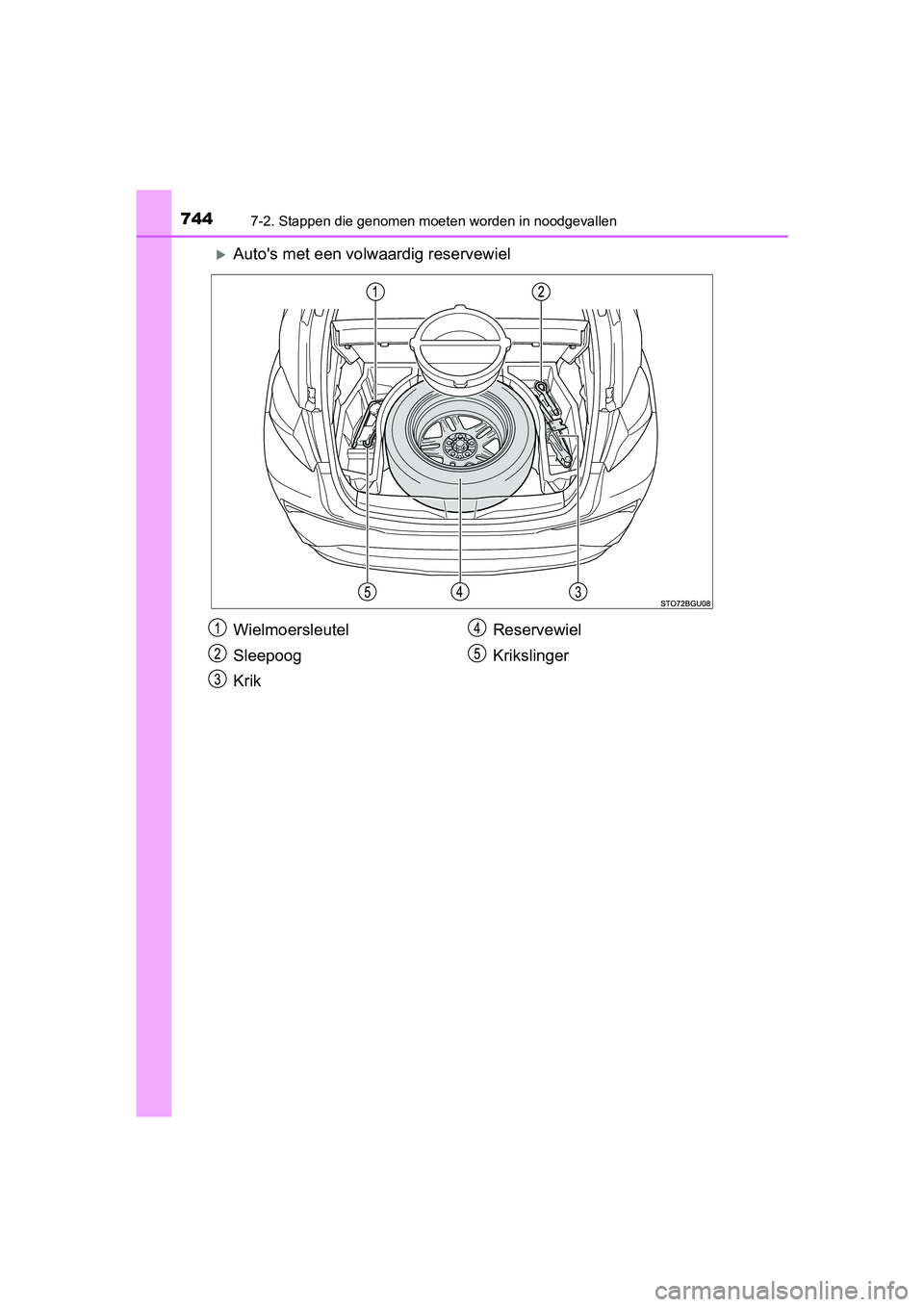

Auto's met een volwaardig reservewiel
Wielmoersleutel
Sleepoog
Krik Reservewiel
Krikslinger
C-HR_OM_Europe_OM10636E.book P
age 744 Thursday, August 1, 2019 2:53 PM

7457-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
C-HR_OM_Europe_OM10636E

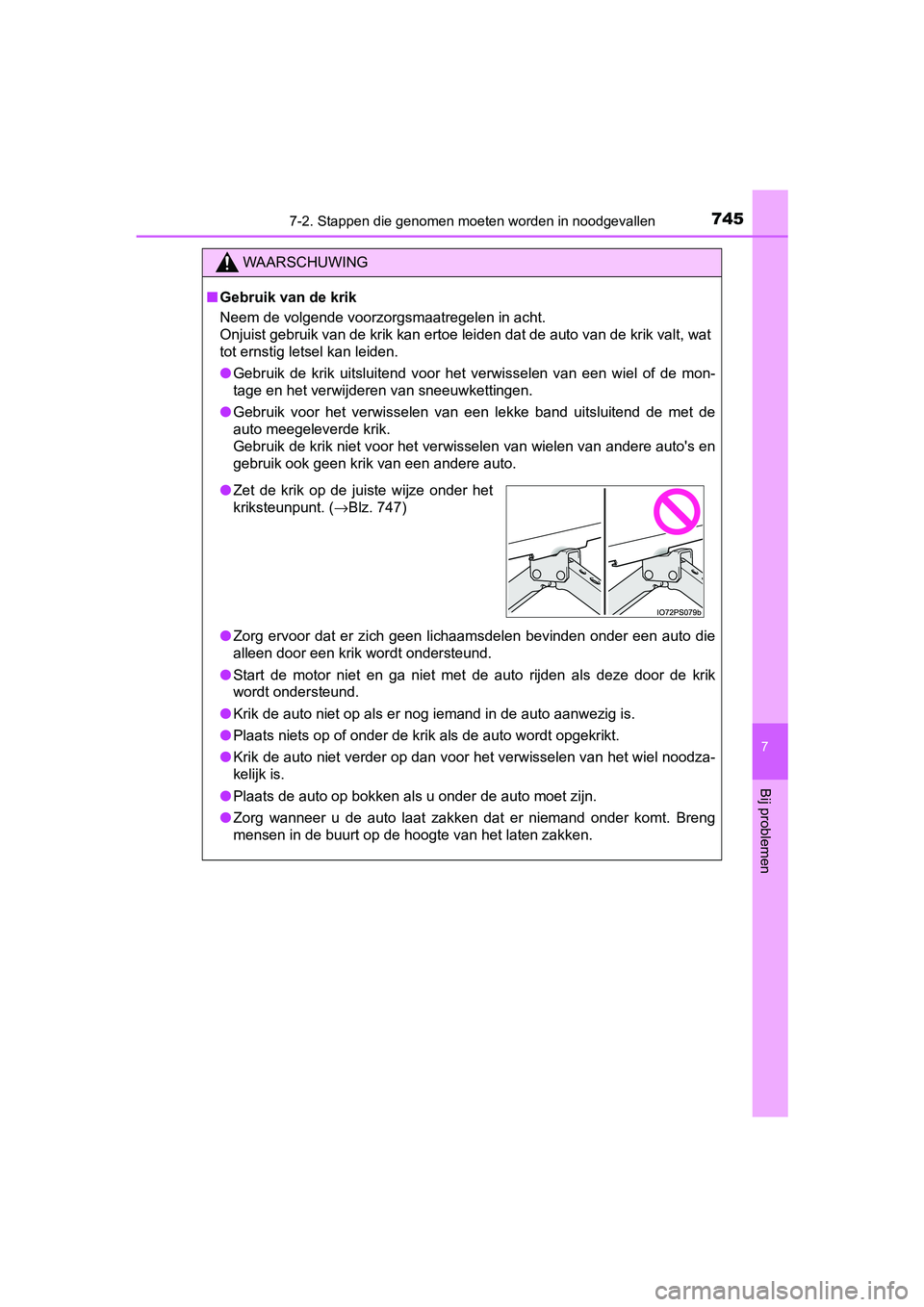

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel o f de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een krik wordt ondersteund.
● Start de motor niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wi el noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. B reng
mensen in de buurt op de hoogte van het laten zakken.
● Zet de krik op de juiste wijze onder het
kriksteunpunt. ( →Blz. 747)
C-HR_OM_Europe_OM10636E.book P age 745 Thursday, August 1, 2019 2:53 PM

7467-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10636E
Verwijder de afdekplaat. (→Blz. 596)
Haal de krik eruit.
Verwijder de afdekplaat. ( →Blz. 596)
Verwijder het kussen.
Draai de bevestiging van het
reservewiel los.
Verwijderen van de krik
1
2
Verwijderen van het reservewiel
1
2
3
WAARSCHUWING
■ Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
C-HR_OM_Europe_OM10636E.book P age 746 Thursday, August 1, 2019 2:53 PM

7477-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
C-HR_OM_Europe_OM10636E
Plaats wielblokken.
Draai de wielmoeren iets los
(één slag).
Draai het krikgedeelte met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.

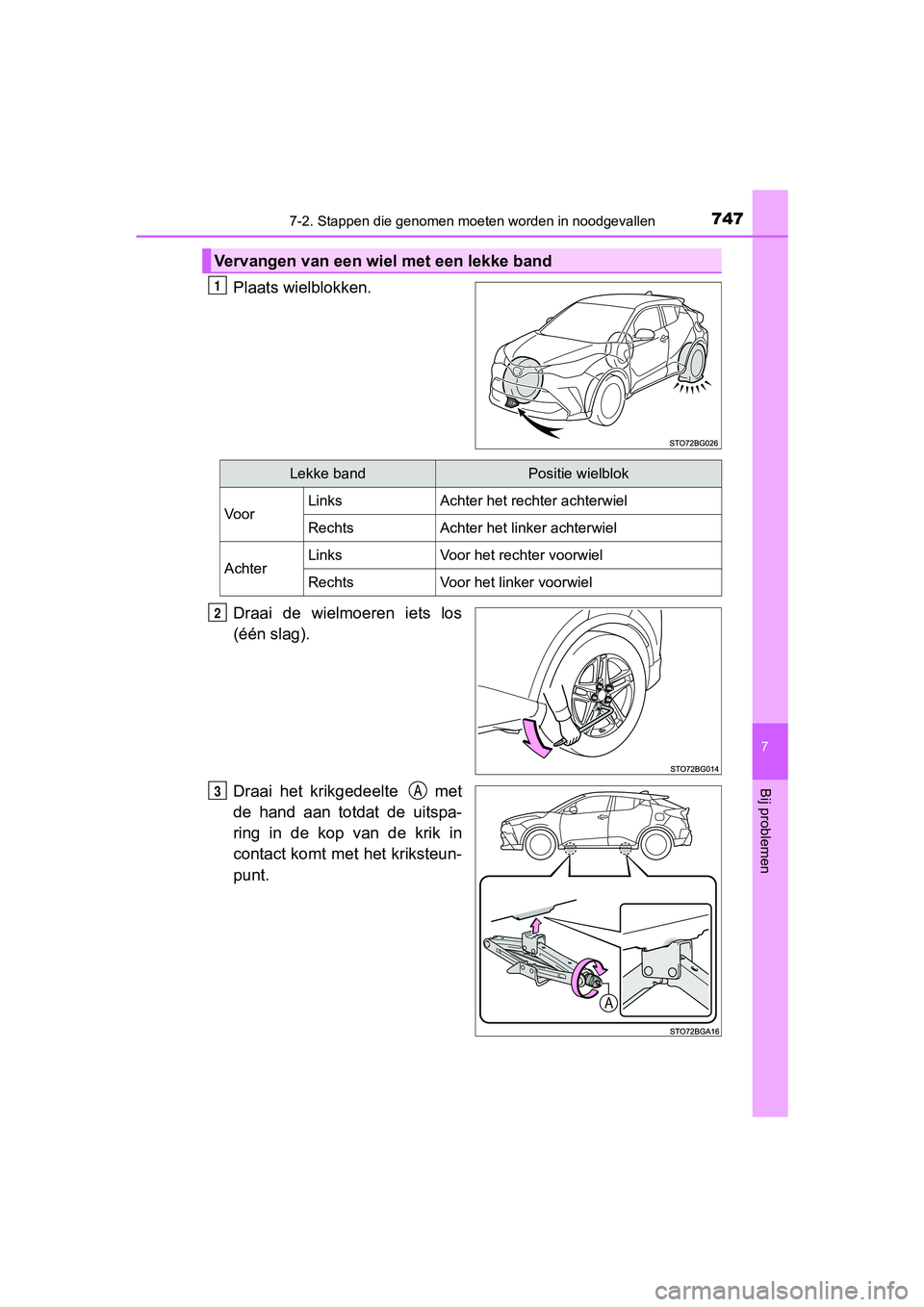

Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
C-HR_OM_Europe_OM10636E.book P age 747 Thursday, August 1, 2019 2:53 PM

7487-2. Stappen die genomen moeten worden in noodgevallen
C-HR_OM_Europe_OM10636E

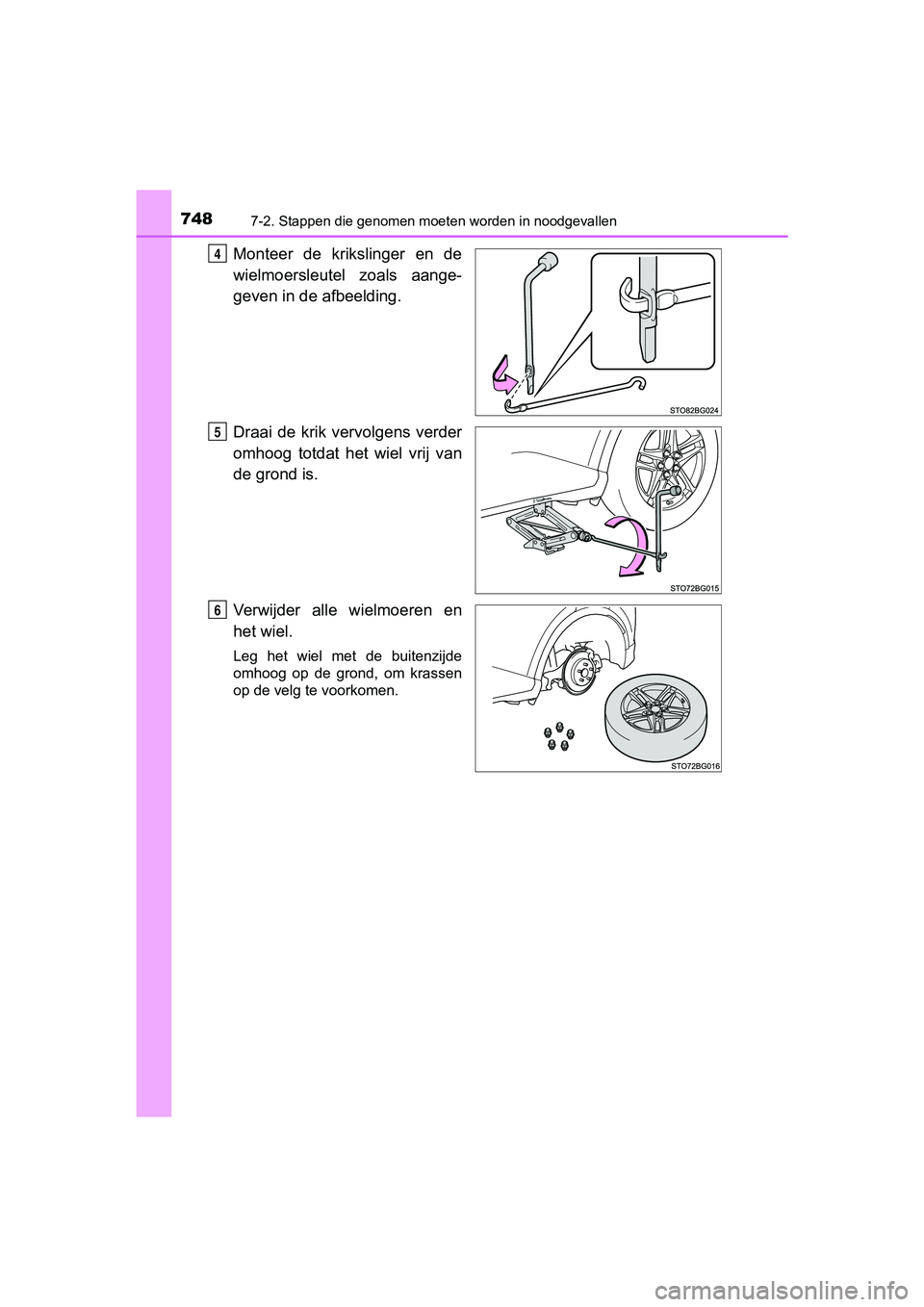

Monteer de krikslinger en de
wielmoersleutel zoals aange-
geven in de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4
5
6
C-HR_OM_Europe_OM10636E.book P age 748 Thursday, August 1, 2019 2:53 PM

7497-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
C-HR_OM_Europe_OM10636E
WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de wieldop niet met de hand te verwijderen. Neem voldo ende
voorzichtigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat
met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte ro nd de
remmen mogelijk zeer heet. Wanneer u deze delen tijdens het ver wis-
selen van een wiel, enz. met uw handen, voeten of andere lichaa msde-
len aanraakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moer en met
een aanhaalmoment van 103 Nm vastzetten.
• Plaats een beschadigde wieldop niet opnieuw, omdat deze tijden s het
rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
(→Blz. 660)
