TOYOTA C-HR 2020 Instrukcja obsługi (in Polish)

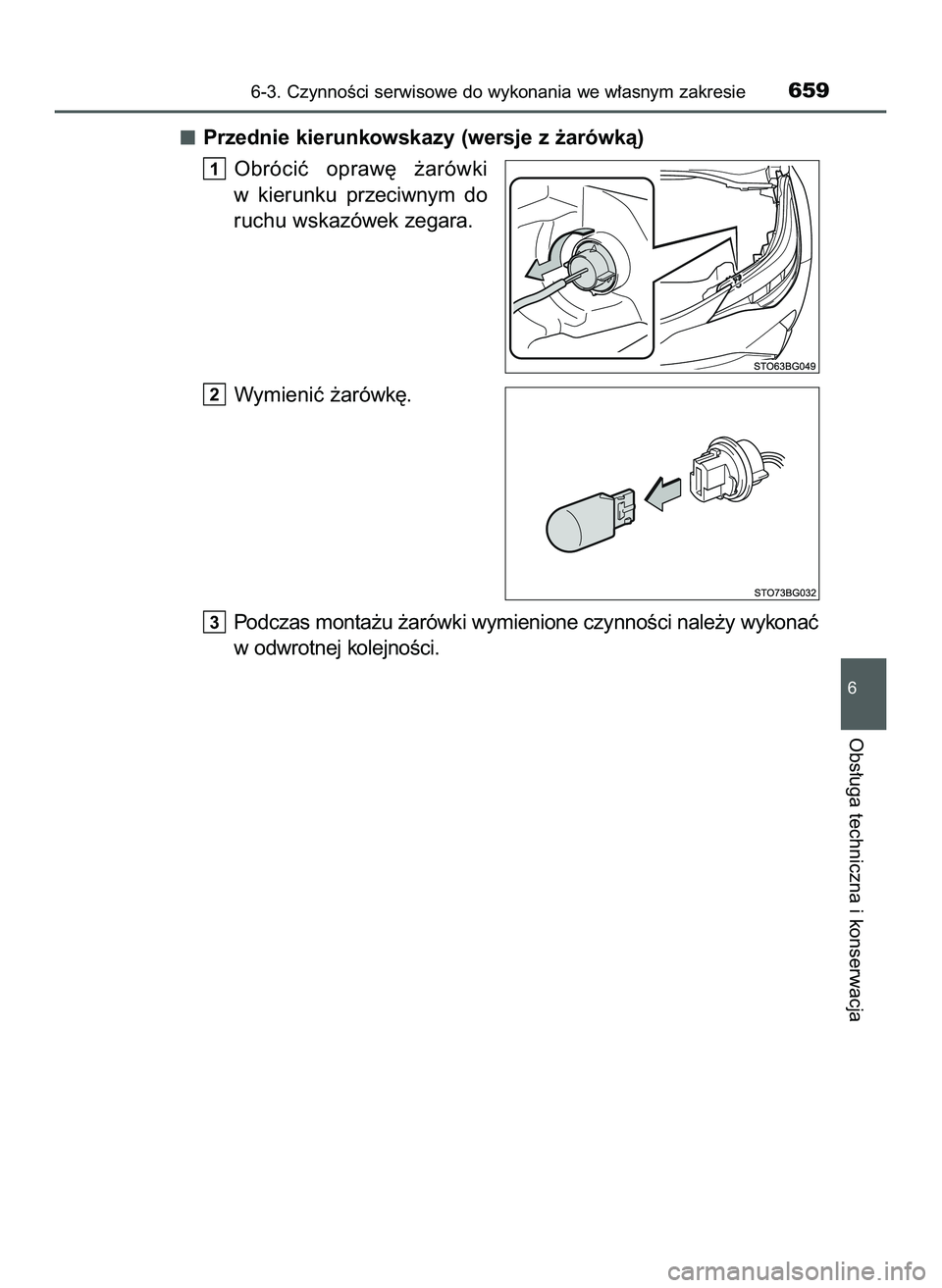

Przednie kierunkowskazy (wersje z ˝arówkà)
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wymieniç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wykonaç
w odwrotnej kolejnoÊci.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie659
6
Obs∏uga techniczna i konserwacja
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 659 (Black plate)

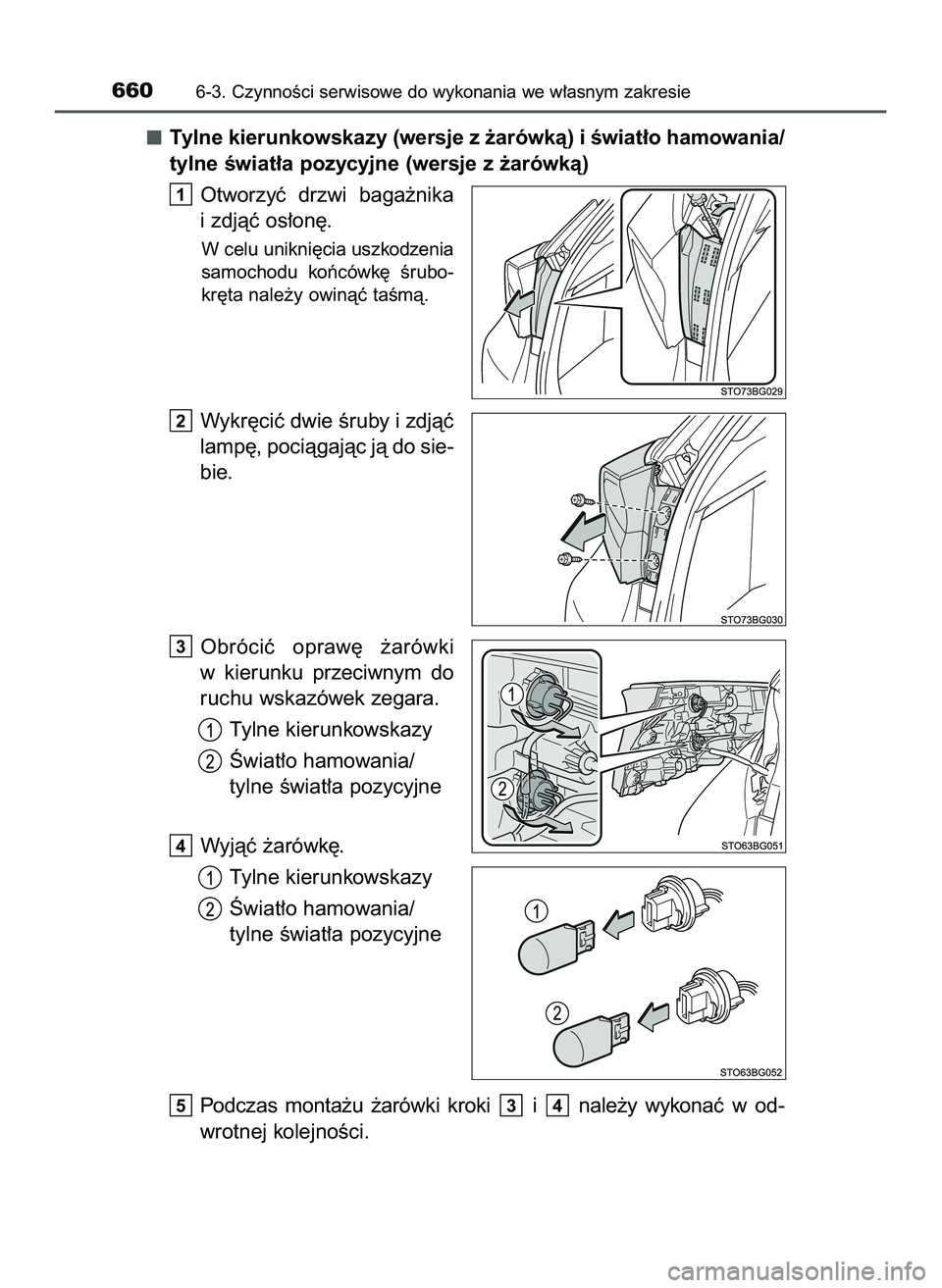

Tylne kierunkowskazy (wersje z ˝arówkà) i Êwiat∏o hamowania/
tylne Êwiat∏a pozycyjne (wersje z ˝arówkà)
Otworzyç drzwi baga˝nika
i zdjàç os∏on´.
W celu unikni´cia uszkodzenia
samochodu koƒcówk´ Êrubo-
kr´ta nale˝y owinàç taÊmà.
Wykr´ciç dwie Êruby i zdjàç
lamp´, pociàgajàc jà do sie-
bie.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Tylne kierunkowskazy
Âwiat∏o hamowania/
tylne Êwiat∏a pozycyjne
Wyjàç ˝arówk´.
Tylne kierunkowskazy
Âwiat∏o hamowania/
tylne Êwiat∏a pozycyjne
Podczas monta˝u ˝arówki kroki i nale˝y wykonaç w od-
wrotnej kolejnoÊci.
435
4
3
2
1
6606-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 660 (Black plate)

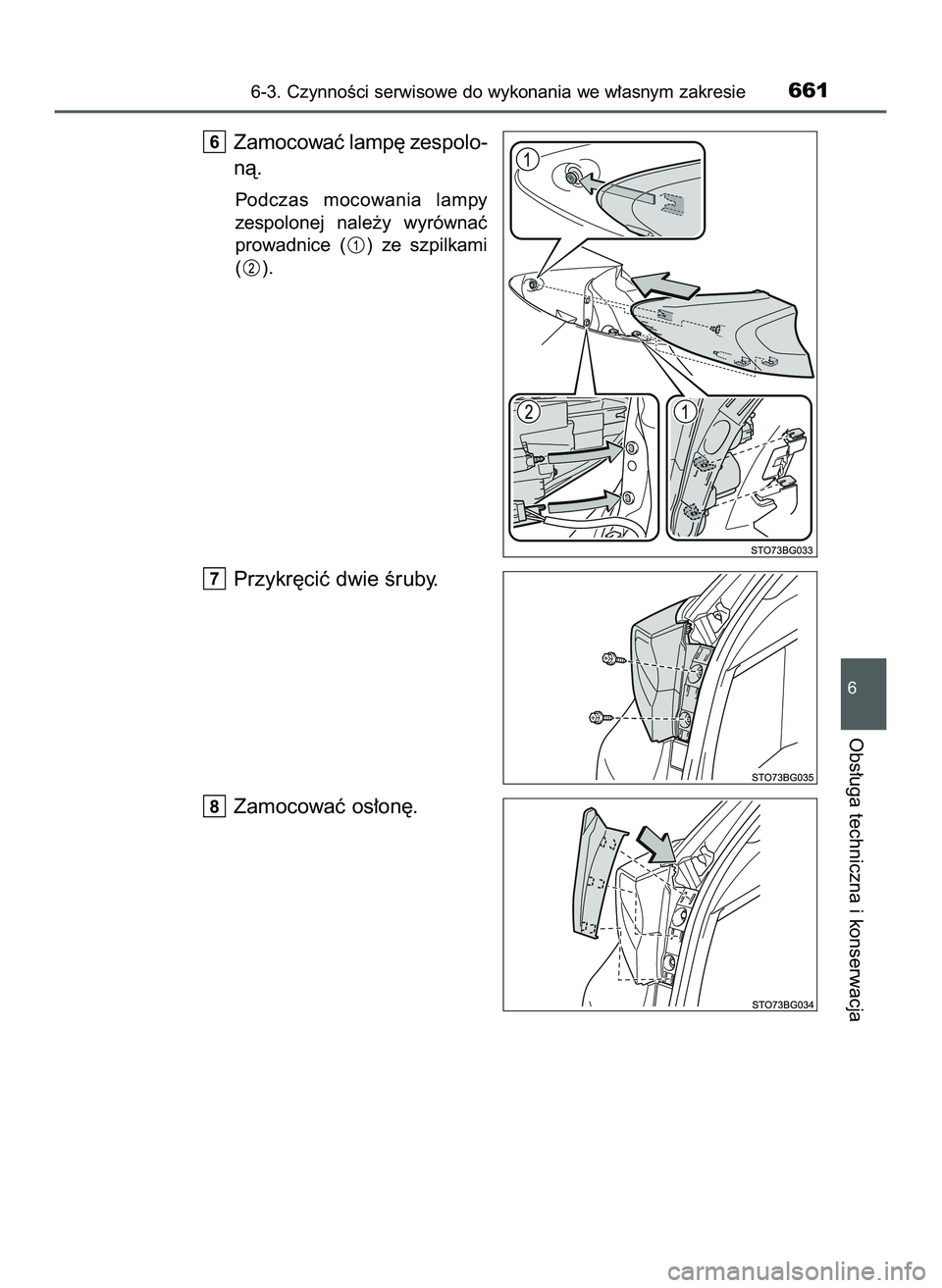

Zamocowaç lamp´ zespolo-
nà.
Podczas mocowania lampy
zespolonej nale˝y wyrównaç
prowadnice ( ) ze szpilkami
().
Przykr´ciç dwie Êruby.
Zamocowaç os∏on´.
8
7
6
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie661
6
Obs∏uga techniczna i konserwacja
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 661 (Black plate)

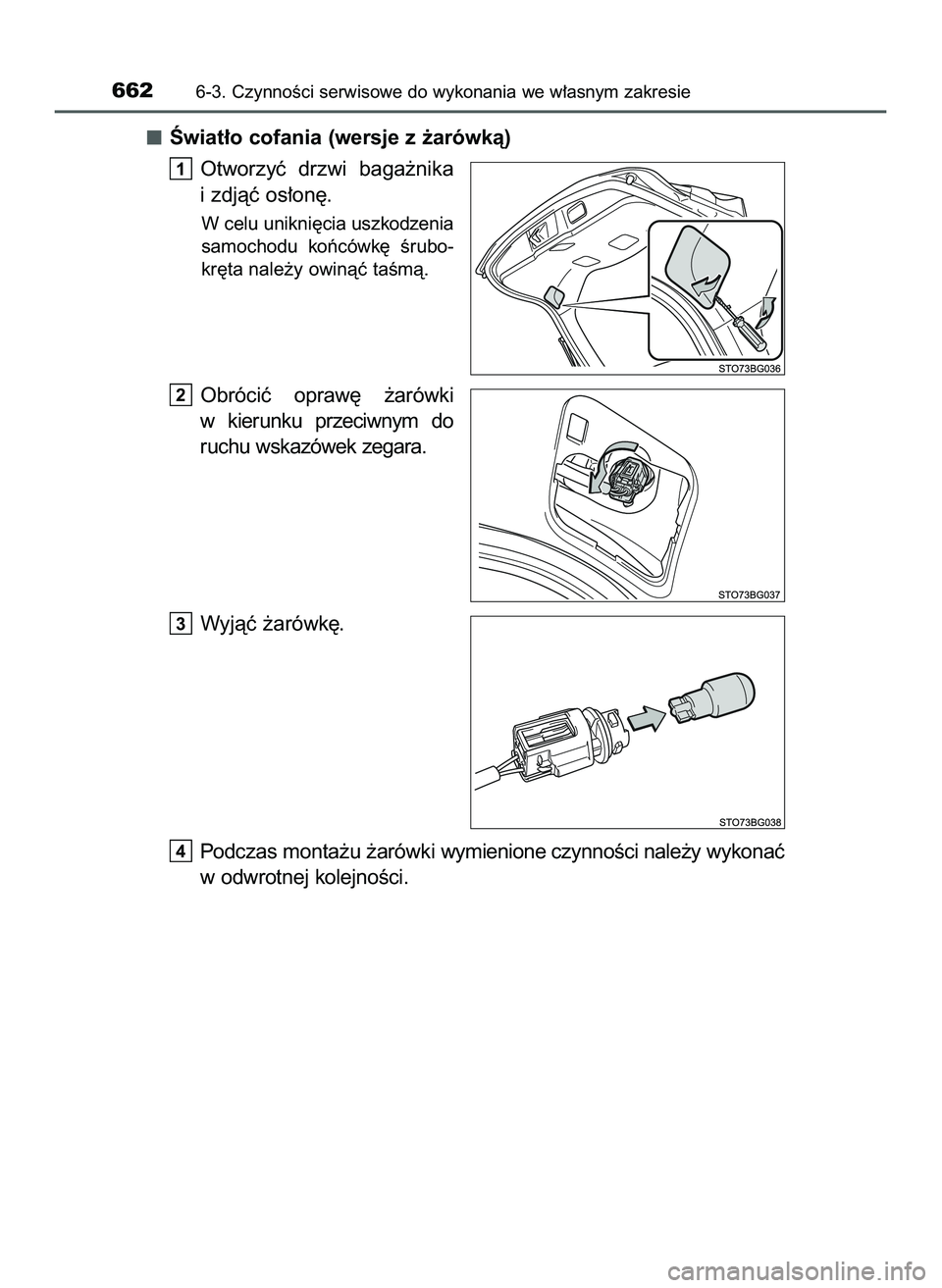

Âwiat∏o cofania (wersje z ˝arówkà)
Otworzyç drzwi baga˝nika
i zdjàç os∏on´.
W celu unikni´cia uszkodzenia
samochodu koƒcówk´ Êrubo-
kr´ta nale˝y owinàç taÊmà.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wykonaç
w odwrotnej kolejnoÊci.
4
3
2
1
6626-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 662 (Black plate)

OÊwietlenie tablicy rejestracyjnej
Otworzyç drzwi baga˝nika
i zdjàç os∏on´.
W celu unikni´cia uszkodzenia
samochodu koƒcówk´ Êrubo-
kr´ta nale˝y owinàç taÊmà.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wykonaç
w odwrotnej kolejnoÊci.
4
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie663
6
Obs∏uga techniczna i konserwacja
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 663 (Black plate)

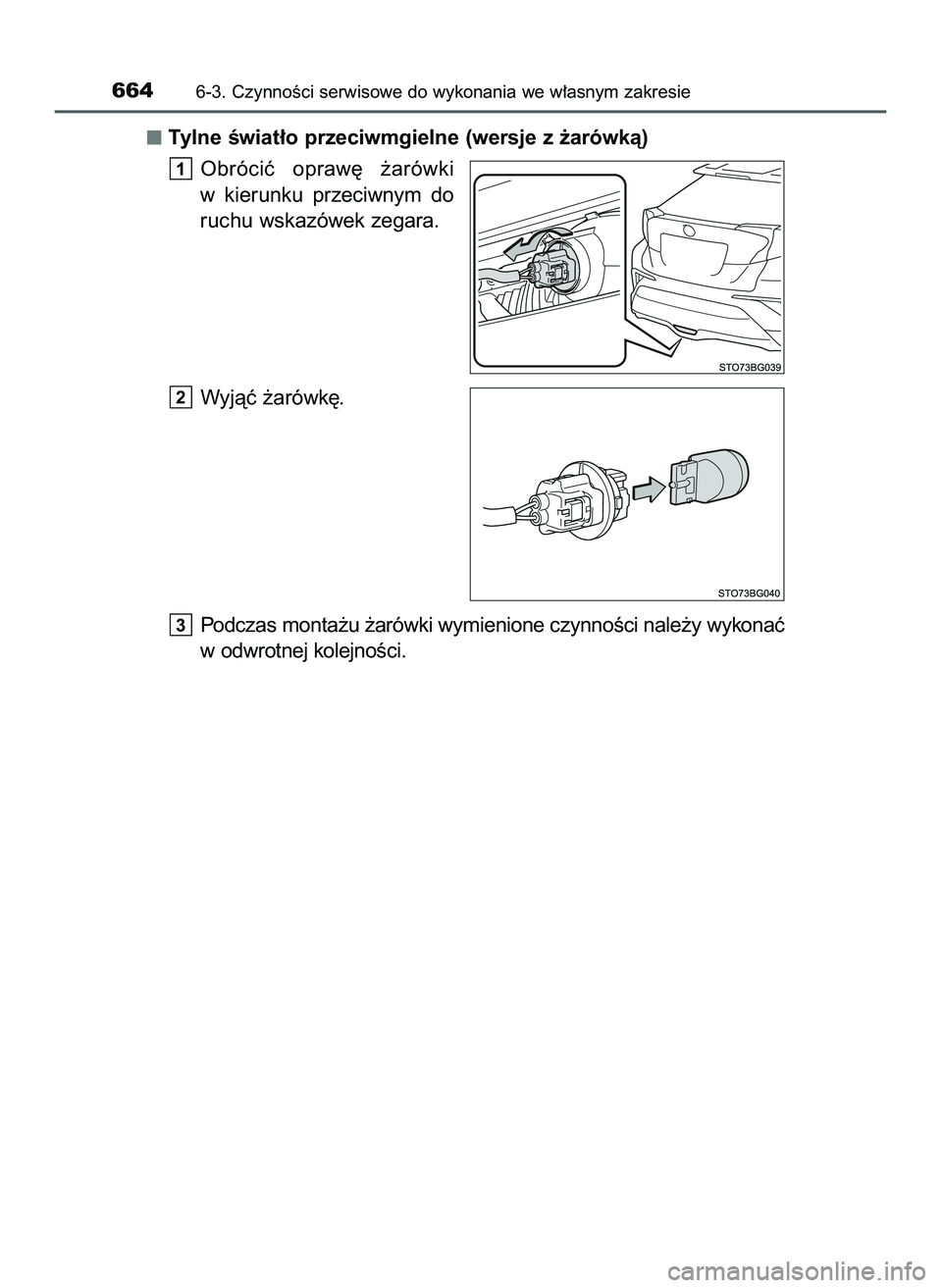

Tylne Êwiat∏o przeciwmgielne (wersje z ˝arówkà)
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wykonaç
w odwrotnej kolejnoÊci.
3
2
1
6646-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 664 (Black plate)

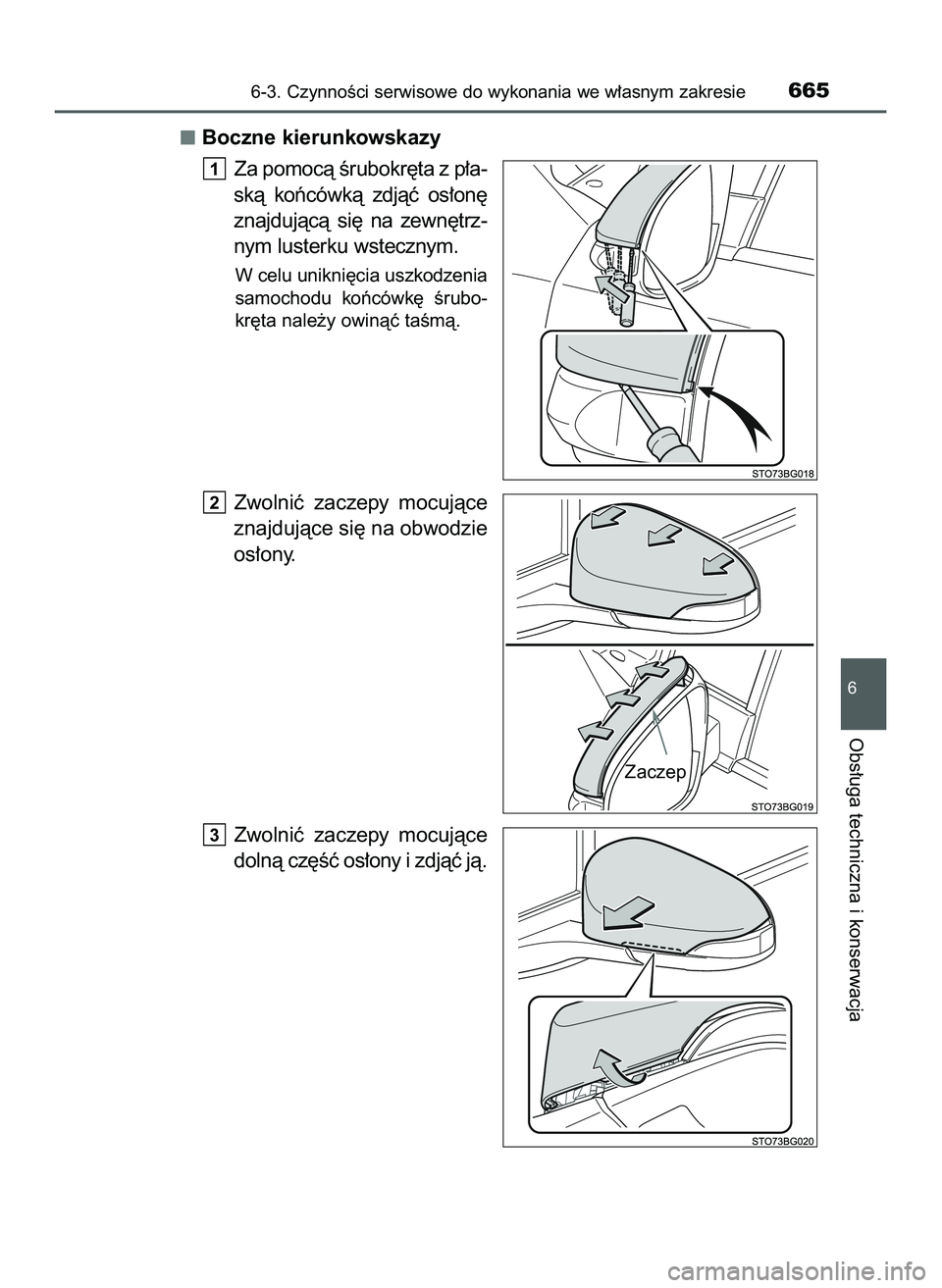

Boczne kierunkowskazy
Za pomocà Êrubokr´ta z p∏a-
skà koƒcówkà zdjàç os∏on´
znajdujàcà si´ na zewn´trz-
nym lusterku wstecznym.
W celu unikni´cia uszkodzenia
samochodu koƒcówk´ Êrubo-
kr´ta nale˝y owinàç taÊmà.
Zwolniç zaczepy mocujàce
znajdujàce si´ na obwodzie
os∏ony.
Zwolniç zaczepy mocujàce
dolnà cz´Êç os∏ony i zdjàç jà.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie665
6
Obs∏uga techniczna i konserwacja
Zaczep
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 665 (Black plate)

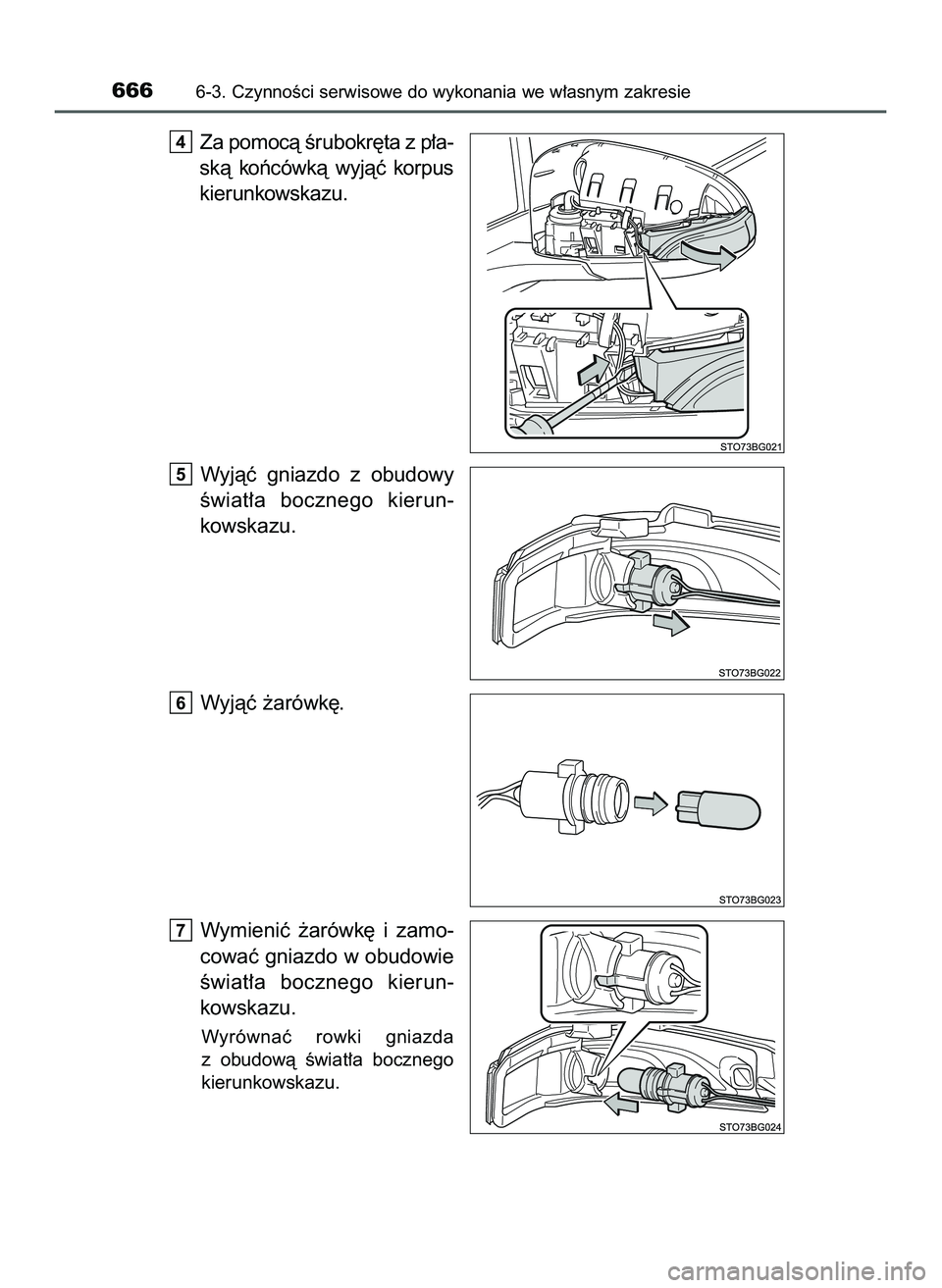

Za pomocà Êrubokr´ta z p∏a-
skà koƒcówkà wyjàç korpus
kierunkowskazu.
Wyjàç gniazdo z obudowy
Êwiat∏a bocznego kierun-
kowskazu.
Wyjàç ˝arówk´.
Wymieniç ˝arówk´ i zamo-
cowaç gniazdo w obudowie
Êwiat∏a bocznego kierun-
kowskazu.
Wyrównaç rowki gniazda
z obudowà Êwiat∏a bocznego
kierunkowskazu.
7
6
5
4
6666-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 666 (Black plate)

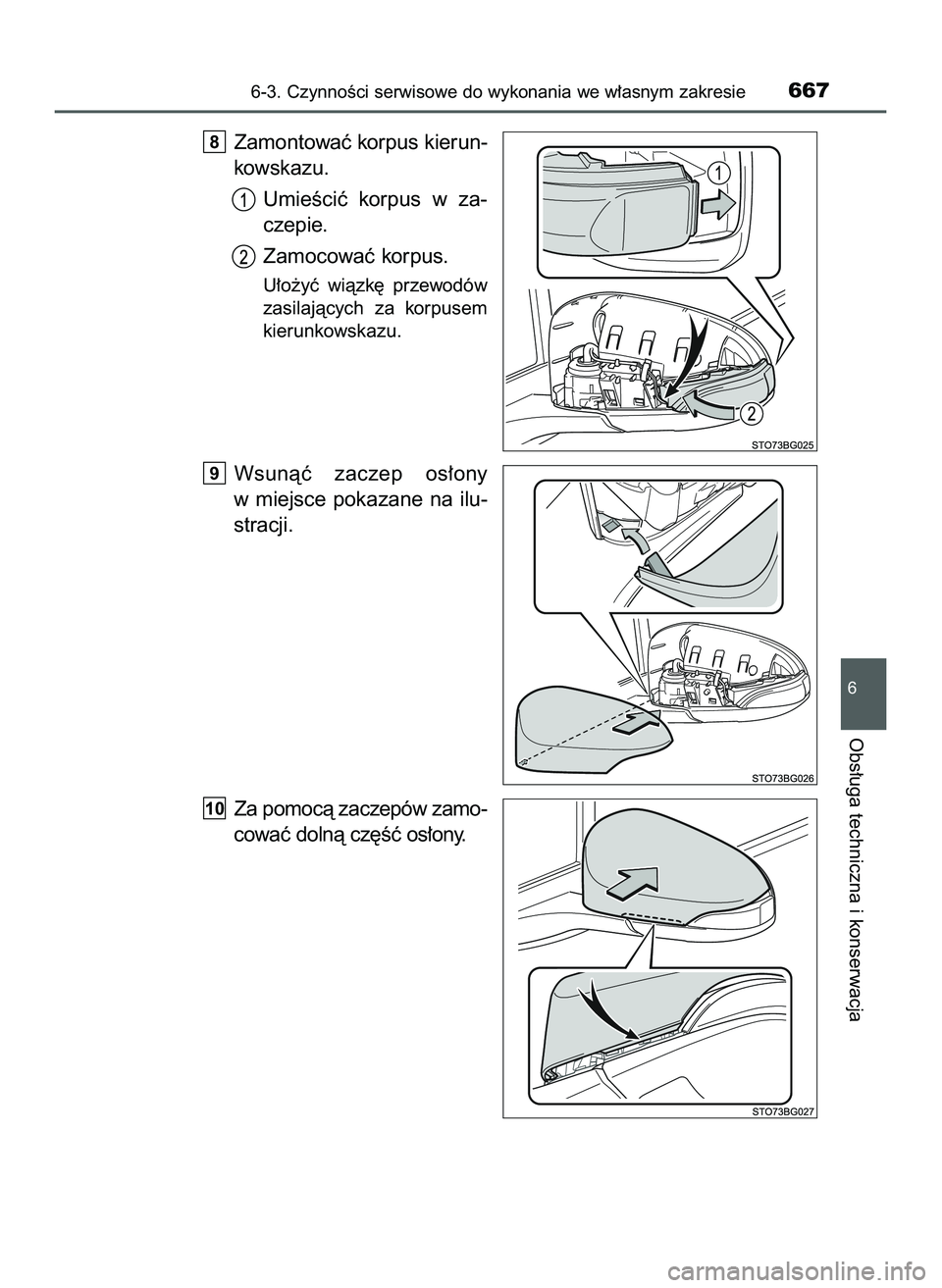

Zamontowaç korpus kierun-
kowskazu.
UmieÊciç korpus w za-
czepie.
Zamocowaç korpus.
U∏o˝yç wiàzk´ przewodów
zasilajàcych za korpusem
kierunkowskazu.
Wsunàç zaczep os∏ony
w miejsce pokazane na ilu-
stracji.
Za pomocà zaczepów zamo-
cowaç dolnà cz´Êç os∏ony.
10
9
8
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie667
6
Obs∏uga techniczna i konserwacja
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 667 (Black plate)

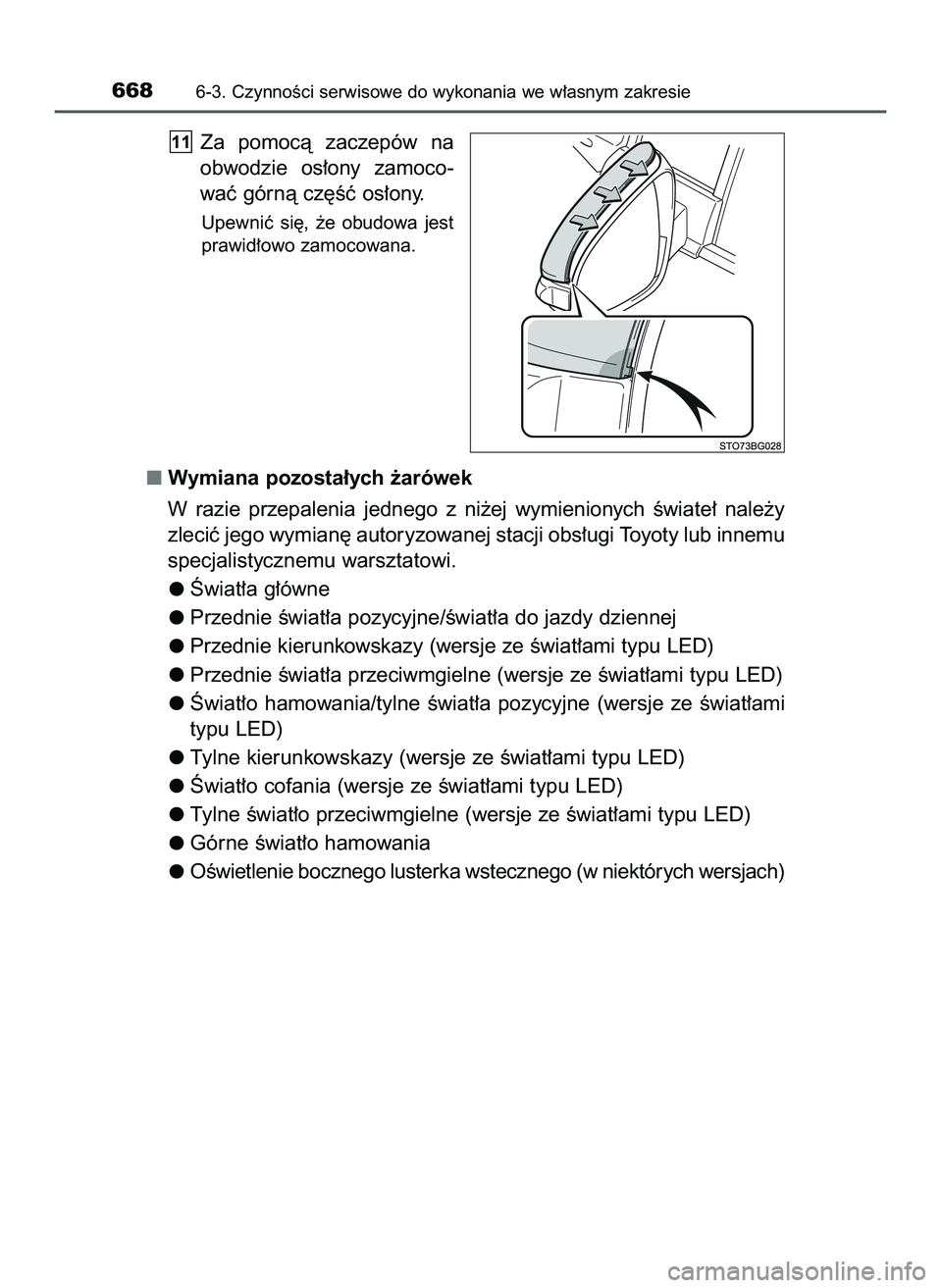

Za pomocà zaczepów na
obwodzie os∏ony zamoco-
waç górnà cz´Êç os∏ony.
Upewniç si´, ˝e obudowa jest
prawid∏owo zamocowana.
Wymiana pozosta∏ych ˝arówek
W razie przepalenia jednego z ni˝ej wymienionych Êwiate∏ nale˝y
zleciç jego wymian´ autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Âwiat∏a g∏ówne
Przednie Êwiat∏a pozycyjne/Êwiat∏a do jazdy dziennej
Przednie kierunkowskazy (wersje ze Êwiat∏ami typu LED)
Przednie Êwiat∏a przeciwmgielne (wersje ze Êwiat∏ami typu LED)
Âwiat∏o hamowania/tylne Êwiat∏a pozycyjne (wersje ze Êwiat∏ami
typu LED)
Tylne kierunkowskazy (wersje ze Êwiat∏ami typu LED)
Âwiat∏o cofania (wersje ze Êwiat∏ami typu LED)
Tylne Êwiat∏o przeciwmgielne (wersje ze Êwiat∏ami typu LED)
Górne Êwiat∏o hamowania
OÊwietlenie bocznego lusterka wstecznego (w niektórych wersjach)
11
6686-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 668 (Black plate)
