6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie649
6
Obs∏uga techniczna i konserwacja

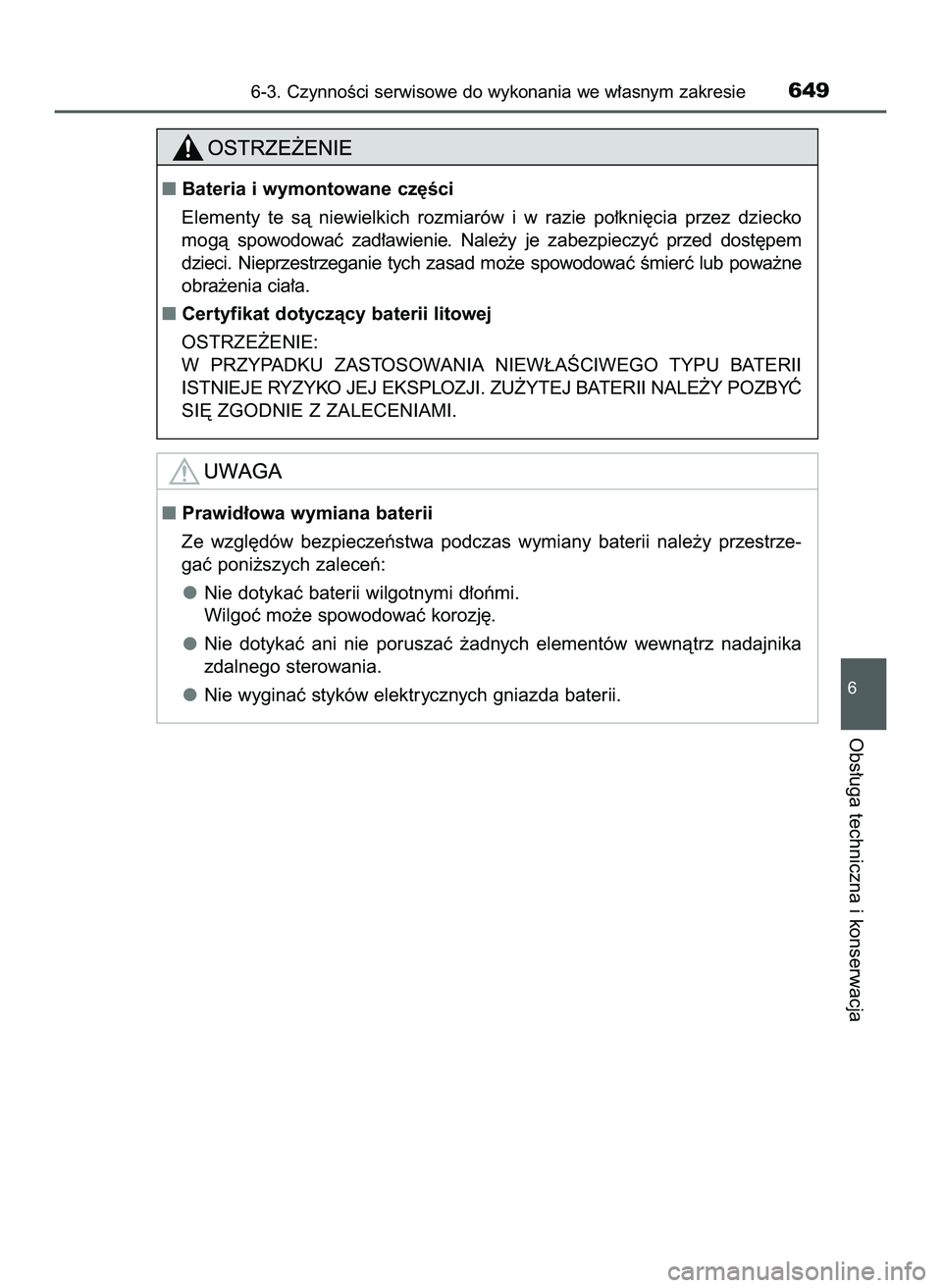

Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas wymiany baterii nale˝y przestrze-
gaç poni˝szych zaleceƒ:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝adnych elementów wewnàtrz nadajnika
zdalnego sterowania.
Nie wyginaç styków elektrycznych gniazda baterii.
Bateria i wymontowane cz´Êci
Elementy te sà niewielkich rozmiarów i w razie po∏kni´cia przez dziecko
mogà spowodowaç zad∏awienie. Nale˝y je zabezpieczyç przed dost´pem
dzieci. Nieprzestrzeganie tych zasad mo˝e spowodowaç Êmierç lub powa˝ne
obra˝enia cia∏a.
Certyfikat dotyczàcy baterii litowej
OSTRZE˚ENIE:
W PRZYPADKU ZASTOSOWANIA NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI. ZU˚YTEJ BATERII NALE˚Y POZBYå
SI¢ ZGODNIE Z ZALECENIAMI.
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 649 (Black plate)

Przyciskiem rozruchu wybraç stan wy∏àczony.
Otworzyç pokryw´ skrzynki bezpieczników.
óSkrzynka bezpieczników w komorze silnika (typ A)
Zdjàç pokryw´, wciskajàc dwa za-
czepy i unoszàc jà do góry.
Zamykajàc pokryw´, nale˝y zaha-
czyç jà o dwa zaczepy.
óSkrzynka bezpieczników w komorze silnika (typ B) (wersje z silnikiem
2ZR-FXE)
Zdjàç pokryw´, wciskajàc trzy za-
czepy i unoszàc jà do góry.
Zamykajàc pokryw´, nale˝y zaha-
czyç jà o trzy zaczepy.
óSkrzynka bezpieczników w komorze silnika (typ B) (wersje z silni-
kiem M20A-FXS)
Zdjàç pokryw´, wciskajàc trzy za-
czepy i unoszàc jà do góry.
Zamykajàc pokryw´, nale˝y zaha-
czyç jà o trzy zaczepy.
2
1
6506-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

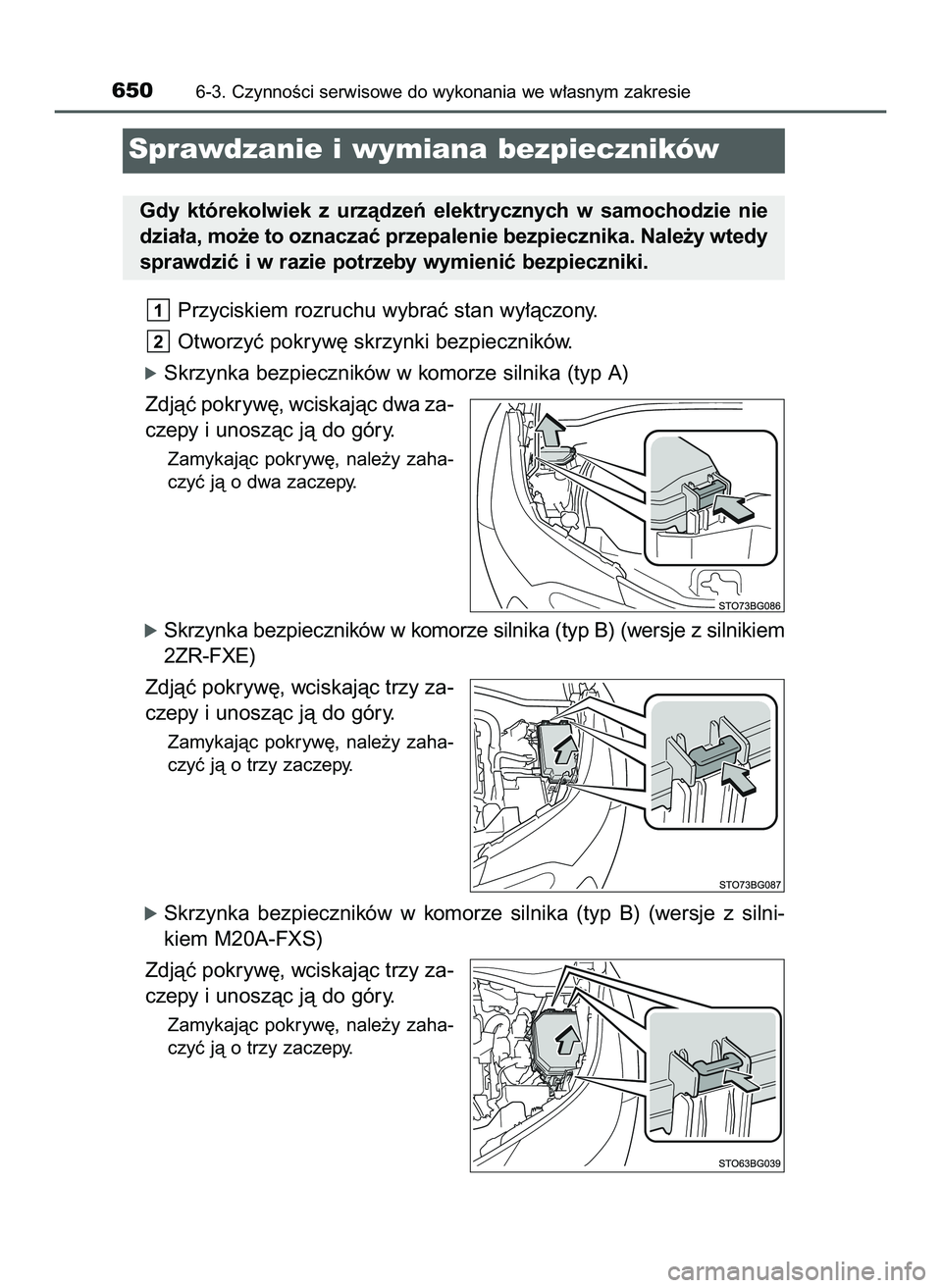

Sprawdzanie i wymiana bezpieczników
Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie
dzia∏a, mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy
sprawdziç i w razie potrzeby wymieniç bezpieczniki.
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 650 (Black plate)

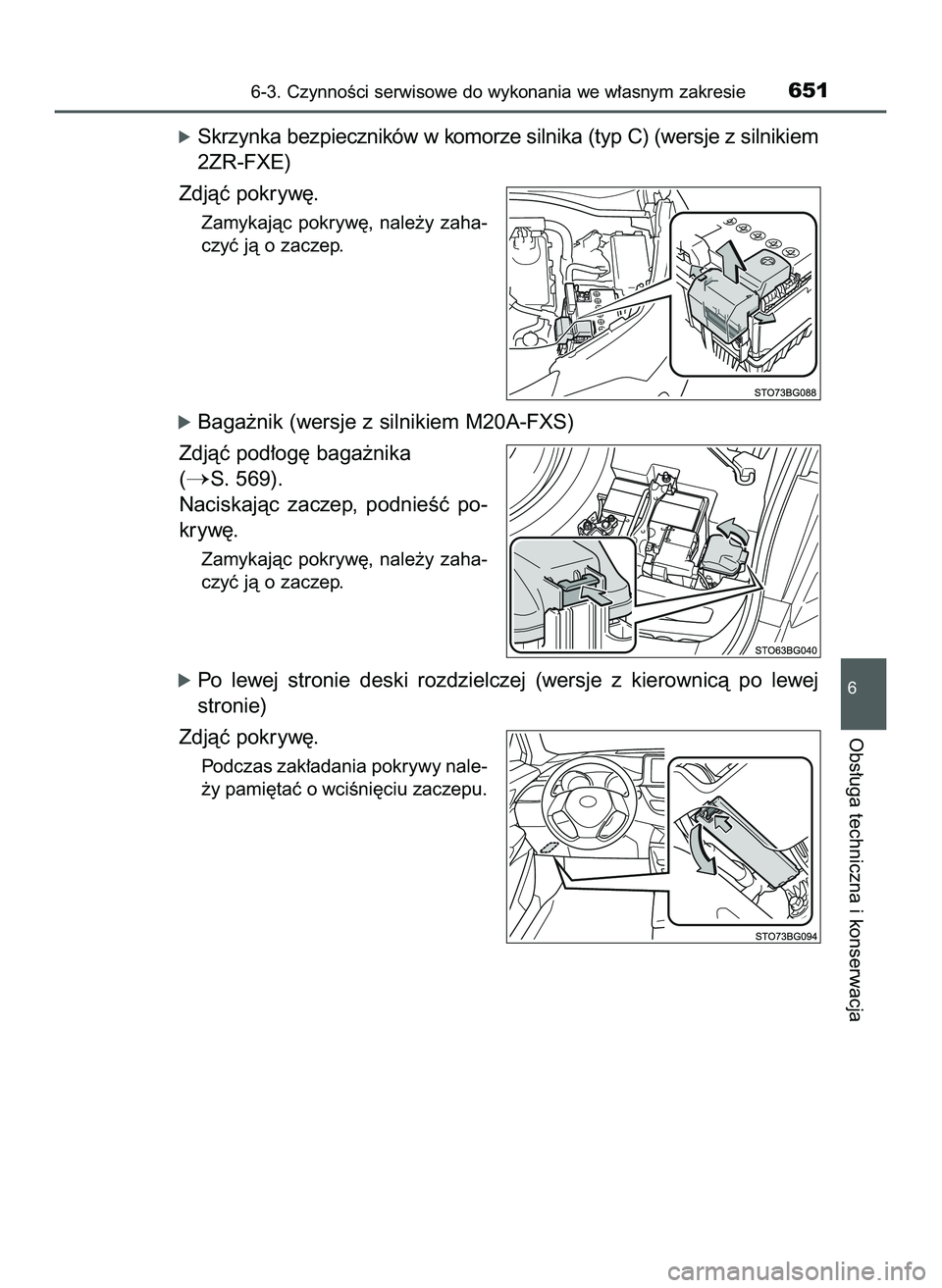

óSkrzynka bezpieczników w komorze silnika (typ C) (wersje z silnikiem
2ZR-FXE)
Zdjàç pokryw´.
Zamykajàc pokryw´, nale˝y zaha-
czyç jà o zaczep.
óBaga˝nik (wersje z silnikiem M20A-FXS)
Zdjàç pod∏og´ baga˝nika
(
S. 569).
Naciskajàc zaczep, podnieÊç po-
kryw´.
Zamykajàc pokryw´, nale˝y zaha-
czyç jà o zaczep.
óPo lewej stronie deski rozdzielczej (wersje z kierownicà po lewej
stronie)
Zdjàç pokryw´.
Podczas zak∏adania pokrywy nale-
˝y pami´taç o wciÊni´ciu zaczepu.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie651
6
Obs∏uga techniczna i konserwacja
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 651 (Black plate)

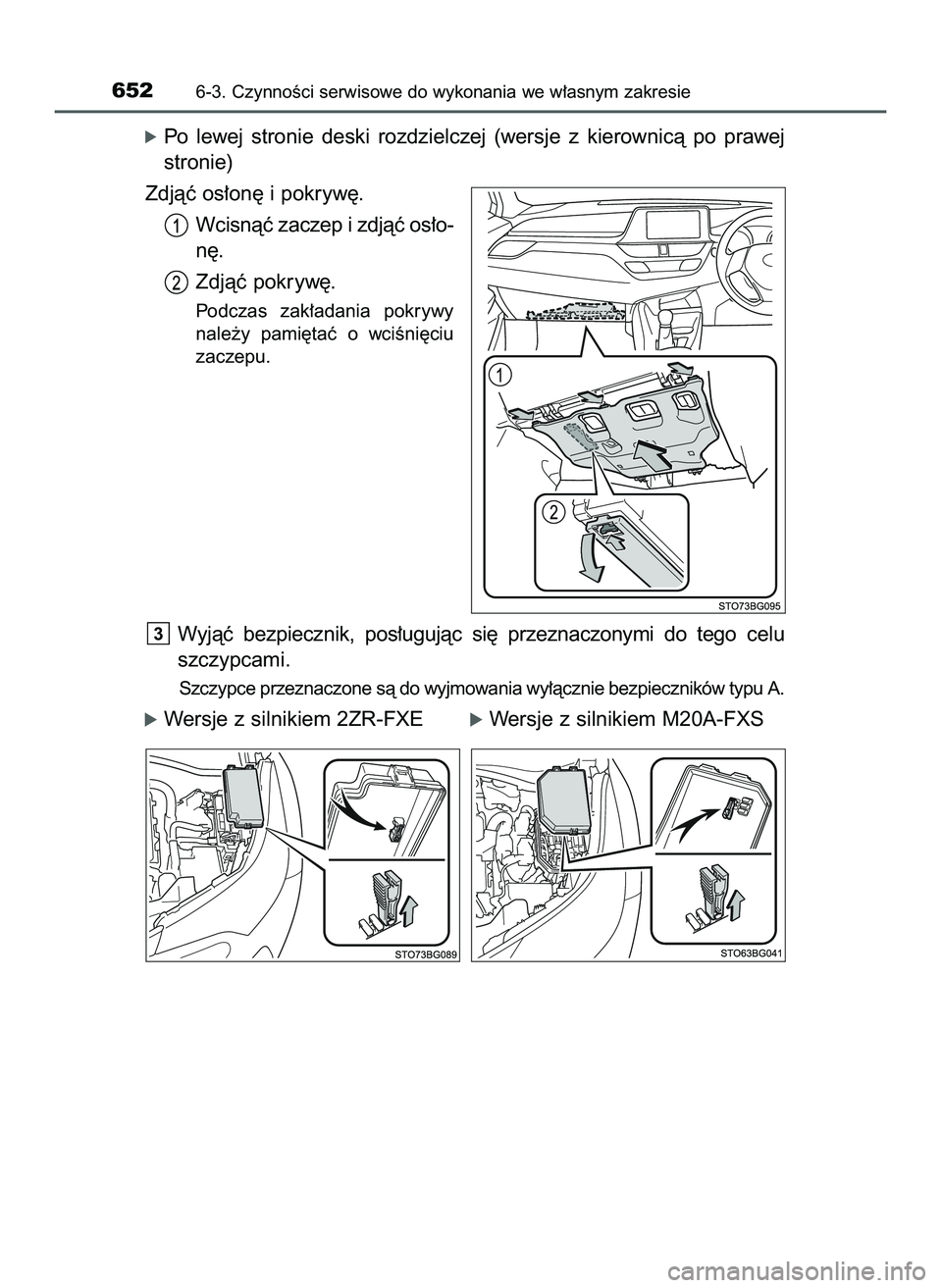

óPo lewej stronie deski rozdzielczej (wersje z kierownicà po prawej
stronie)
Zdjàç os∏on´ i pokryw´.
Wcisnàç zaczep i zdjàç os∏o-
n´.
Zdjàç pokryw´.
Podczas zak∏adania pokrywy
nale˝y pami´taç o wciÊni´ciu
zaczepu.
Wyjàç bezpiecznik, pos∏ugujàc si´ przeznaczonymi do tegocelu
szczypcami.
Szczypce przeznaczone sà do wyjmowania wy∏àcznie bezpieczników typu A.
óWersje z silnikiem 2ZR-FXEóWersje z silnikiem M20A-FXS
3
6526-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 652 (Black plate)

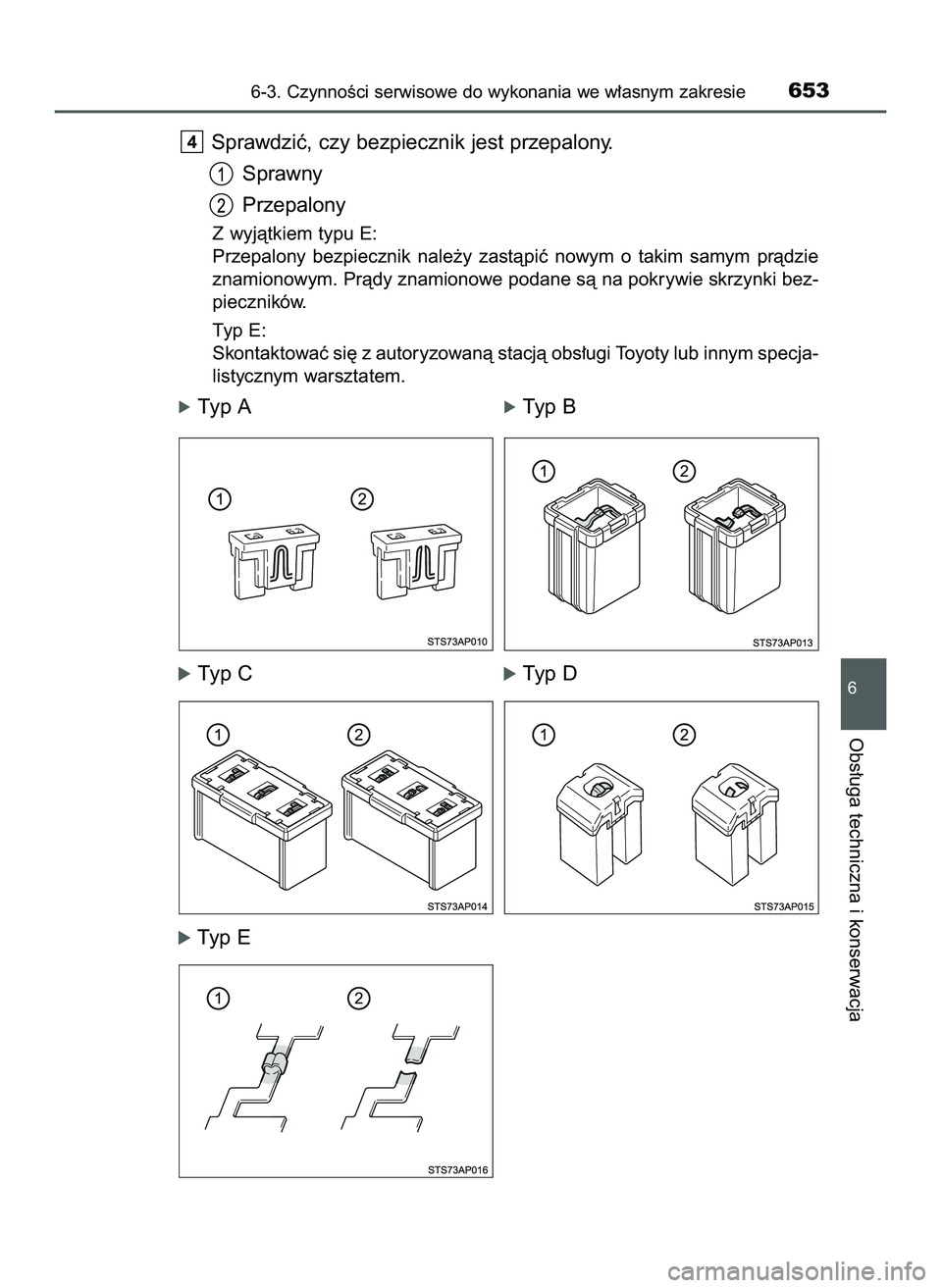

Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Z wyjàtkiem typu E:
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki bez-
pieczników.
Typ E:
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
óTyp AóTyp B
óTyp CóTyp D
óTyp E
4
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie653
6
Obs∏uga techniczna i konserwacja
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 653 (Black plate)

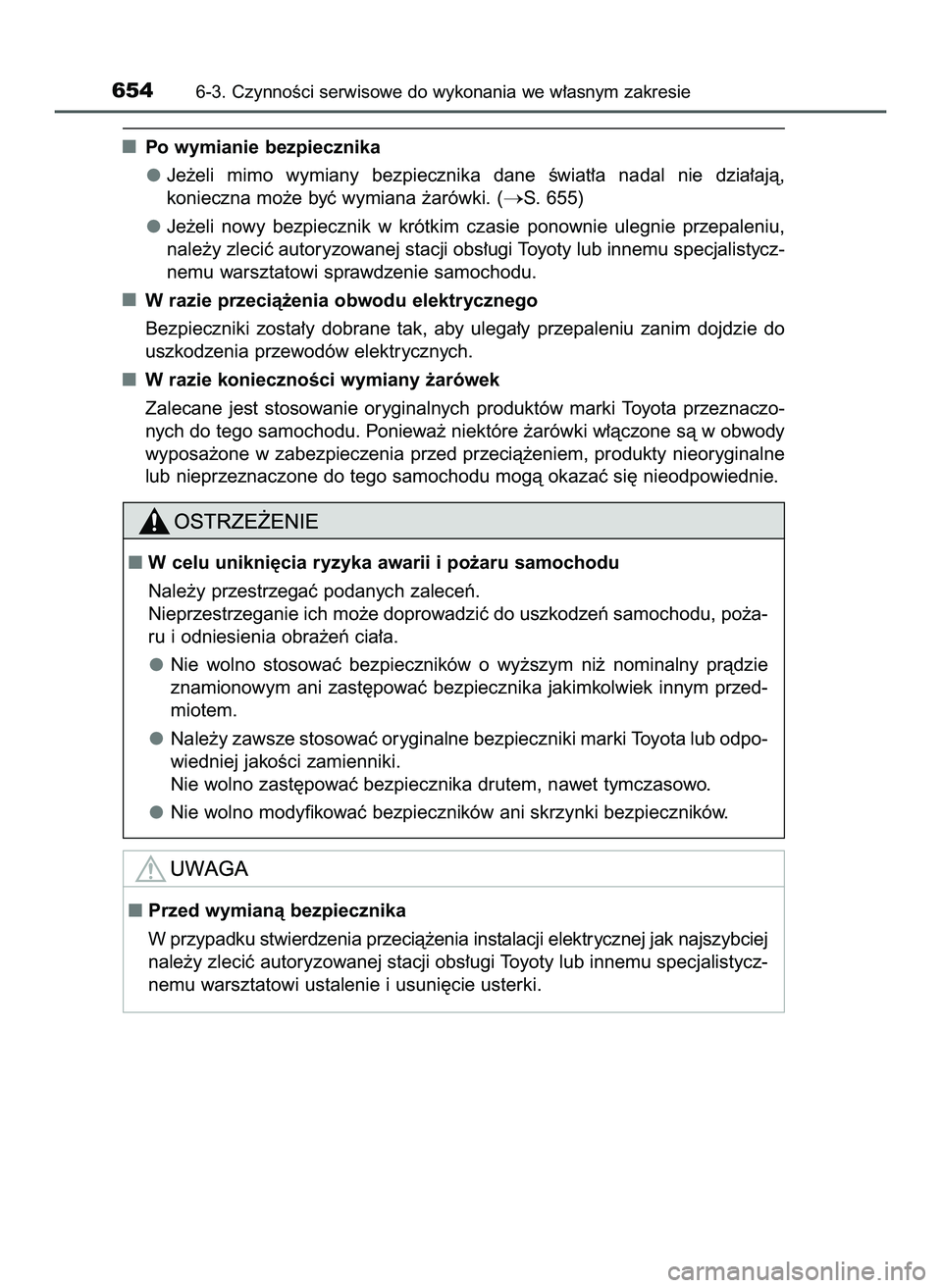

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà,
konieczna mo˝e byç wymiana ˝arówki. (
S. 655)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
6546-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝a-
ru i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi ustalenie i usuni´cie usterki.
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 654 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 778)
Z przodu
Przednie kierunkowskazy (wersje z ˝arówkà)
Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach z ˝arówkà)
Boczne kierunkowskazy
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie655
6
Obs∏uga techniczna i konserwacja

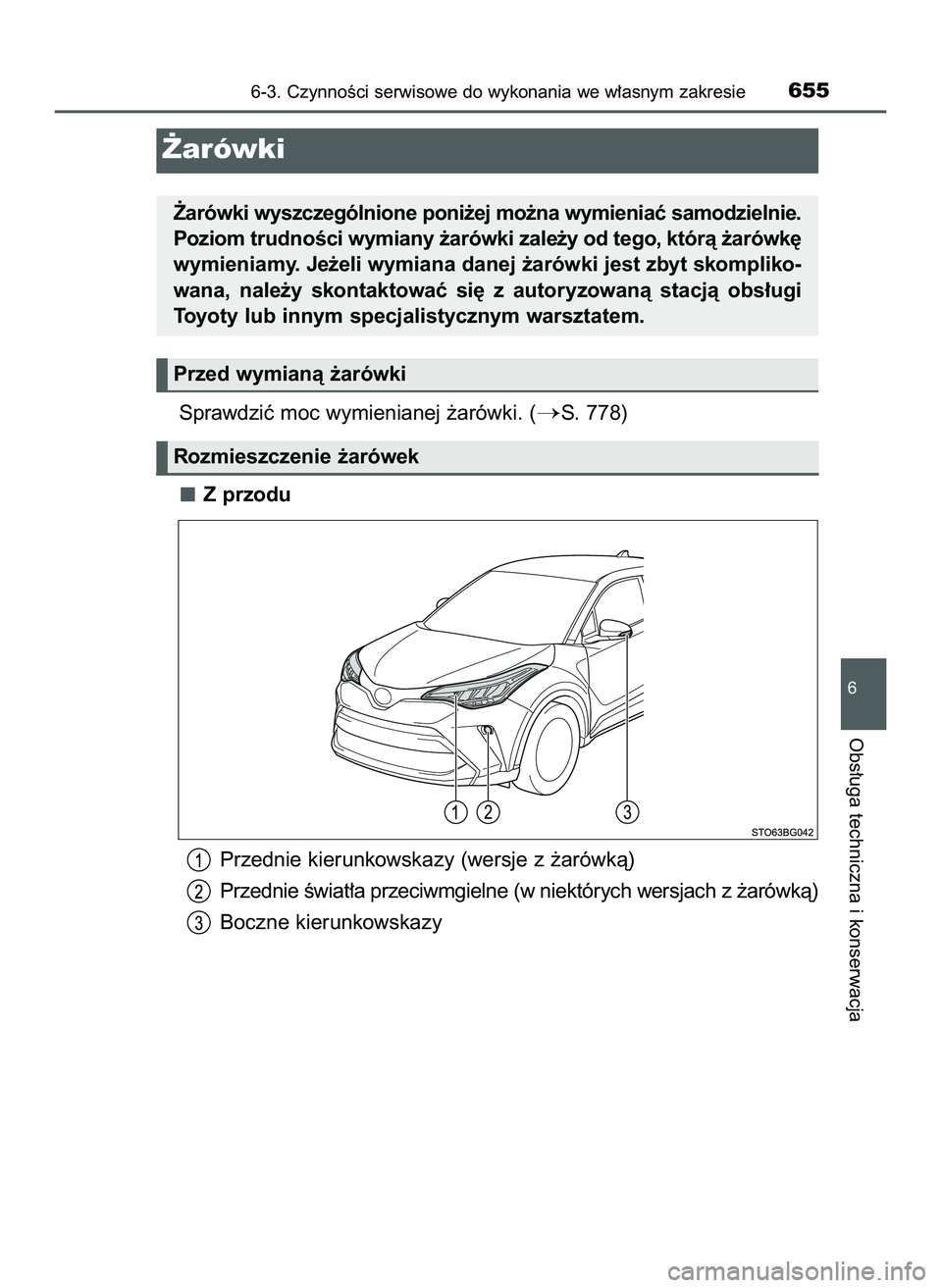

˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´
wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt skompliko-
wana, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 655 (Black plate)

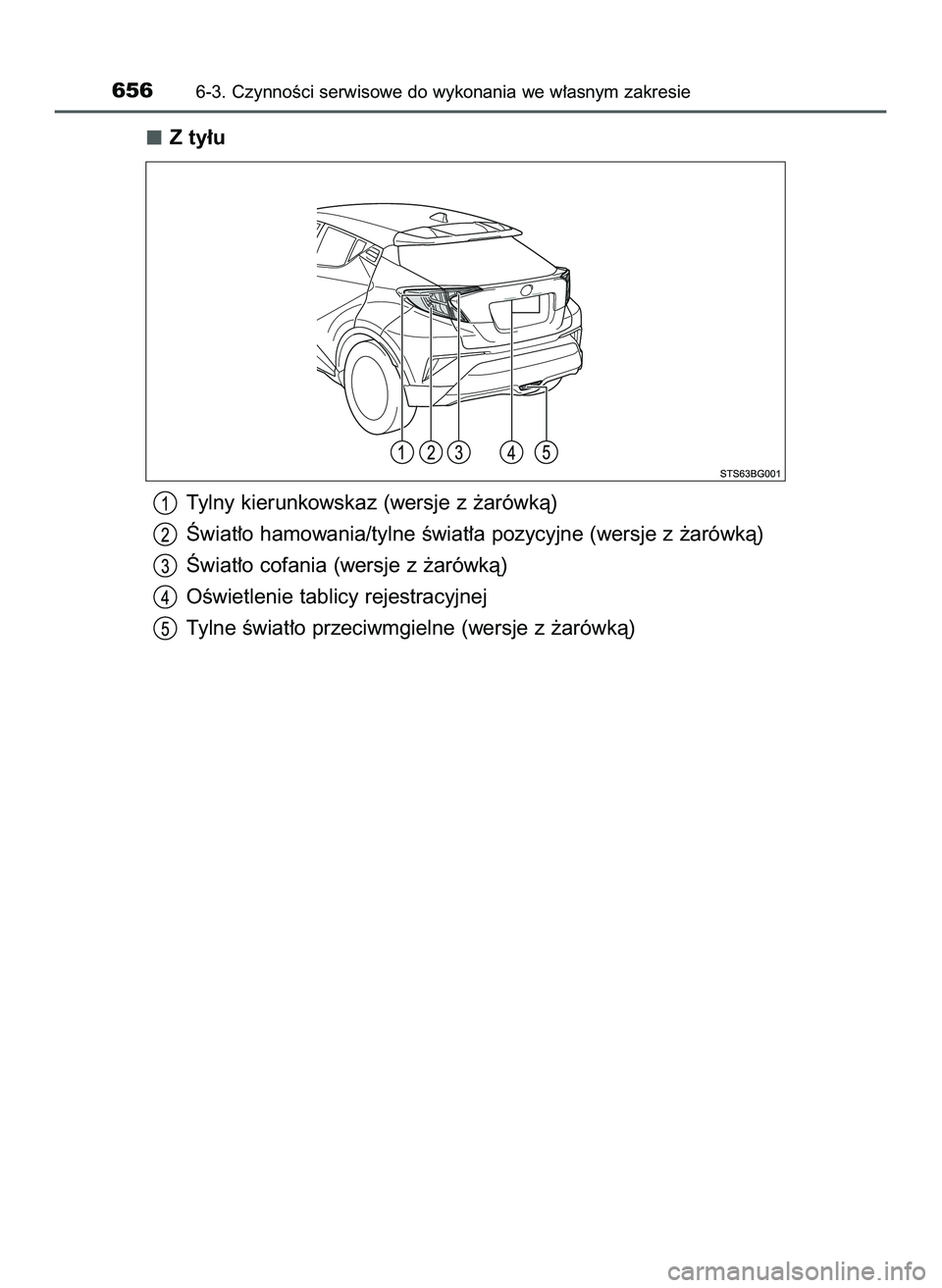

Z ty∏u
Tylny kierunkowskaz (wersje z ˝arówkà)
Âwiat∏o hamowania/tylne Êwiat∏a pozycyjne (wersje z ˝arówkà)
Âwiat∏o cofania (wersje z ˝arówkà)
OÊwietlenie tablicy rejestracyjnej
Tylne Êwiat∏o przeciwmgielne (wersje z ˝arówkà)
6566-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 656 (Black plate)

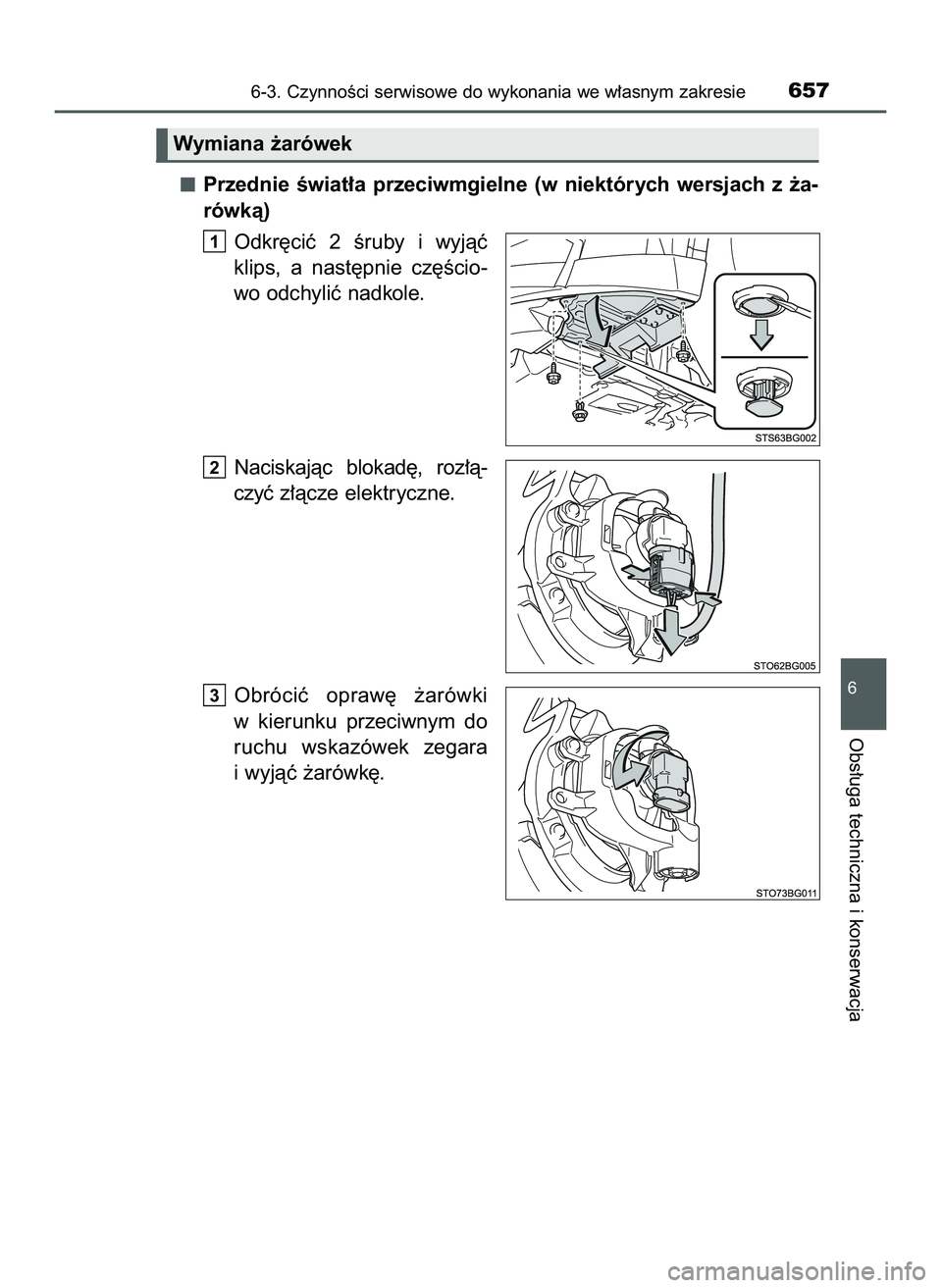

Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach z ˝a-
rówkà)
Odkr´ciç 2 Êruby i wyjàç
klips, a nast´pnie cz´Êcio-
wo odchyliç nadkole.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara
i wyjàç ˝arówk´.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie657
6
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 657 (Black plate)

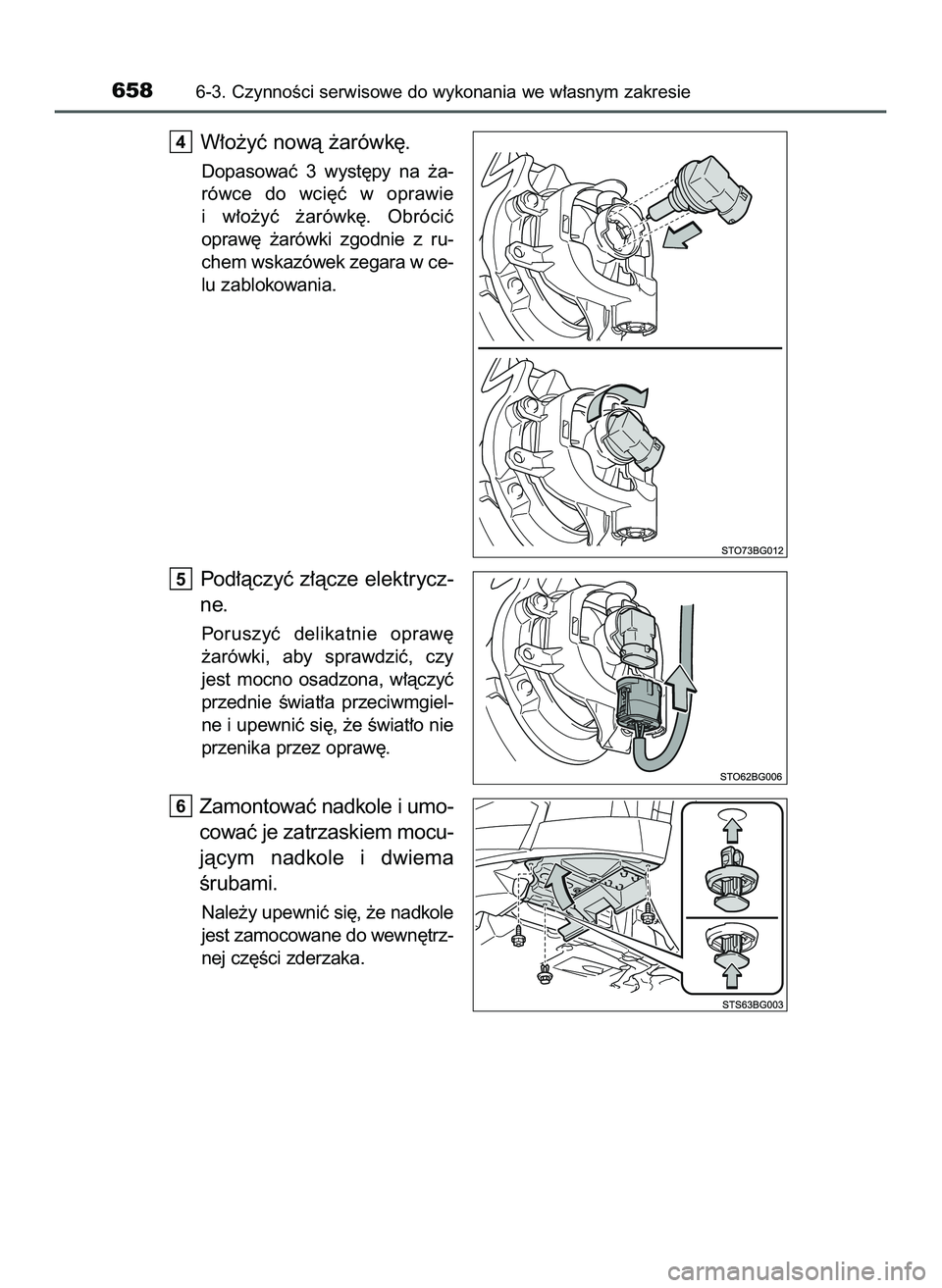

W∏o˝yç nowà ˝arówk´.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´. Obróciç
opraw´ ˝arówki zgodnie z ru-
chem wskazówek zegara w ce-
lu zablokowania.
Pod∏àczyç z∏àcze elektrycz-
ne.
Poruszyç delikatnie opraw´
˝arówki, aby sprawdziç, czy
jest mocno osadzona, w∏àczyç
przednie Êwiat∏a przeciwmgiel-
ne i upewniç si´, ˝e Êwiat∏o nie
przenika przez opraw´.
Zamontowaç nadkole i umo-
cowaç je zatrzaskiem mocu-
jàcym nadkole i dwiema
Êrubami.
Nale˝y upewniç si´, ˝e nadkole
jest zamocowane do wewn´trz-
nej cz´Êci zderzaka.
6
5
4
6586-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
