TOYOTA C-HR 2020 Instrukcja obsługi (in Polish)

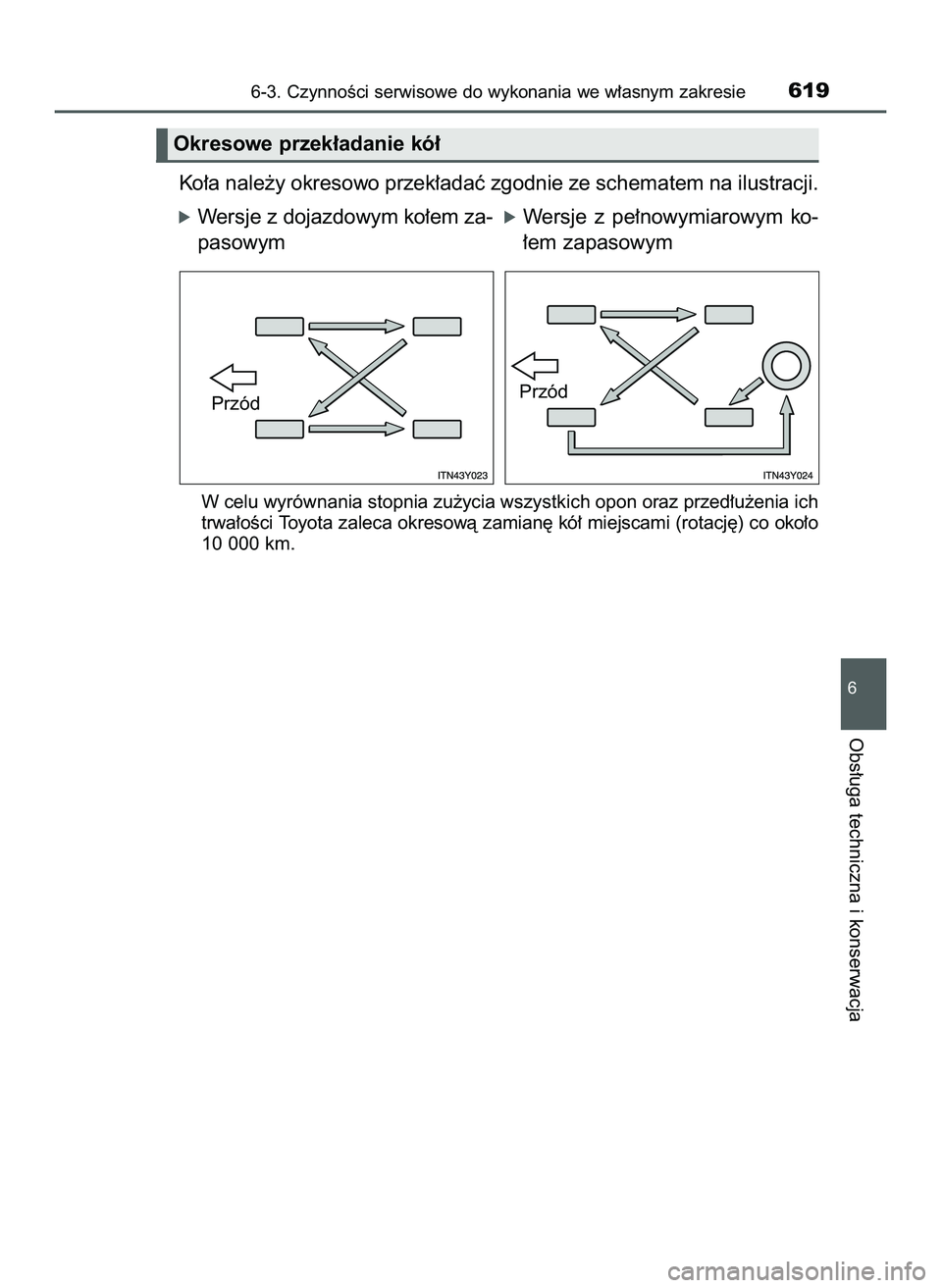

Ko∏a nale˝y okresowo przek∏adaç zgodnie ze schematem na ilustracji.
W celu wyrównania stopnia zu˝ycia wszystkich opon oraz przed∏u˝enia ich
trwa∏oÊci Toyota zaleca okresowà zamian´ kó∏ miejscami (rotacj´) co oko∏o
10 000 km.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie619
6
Obs∏uga techniczna i konserwacja
Okresowe przek∏adanie kó∏
óWersje z dojazdowym ko∏em za-
pasowymóWersje z pe∏nowymiarowym ko-
∏em zapasowym
Przód
Przód
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 619 (Black plate)

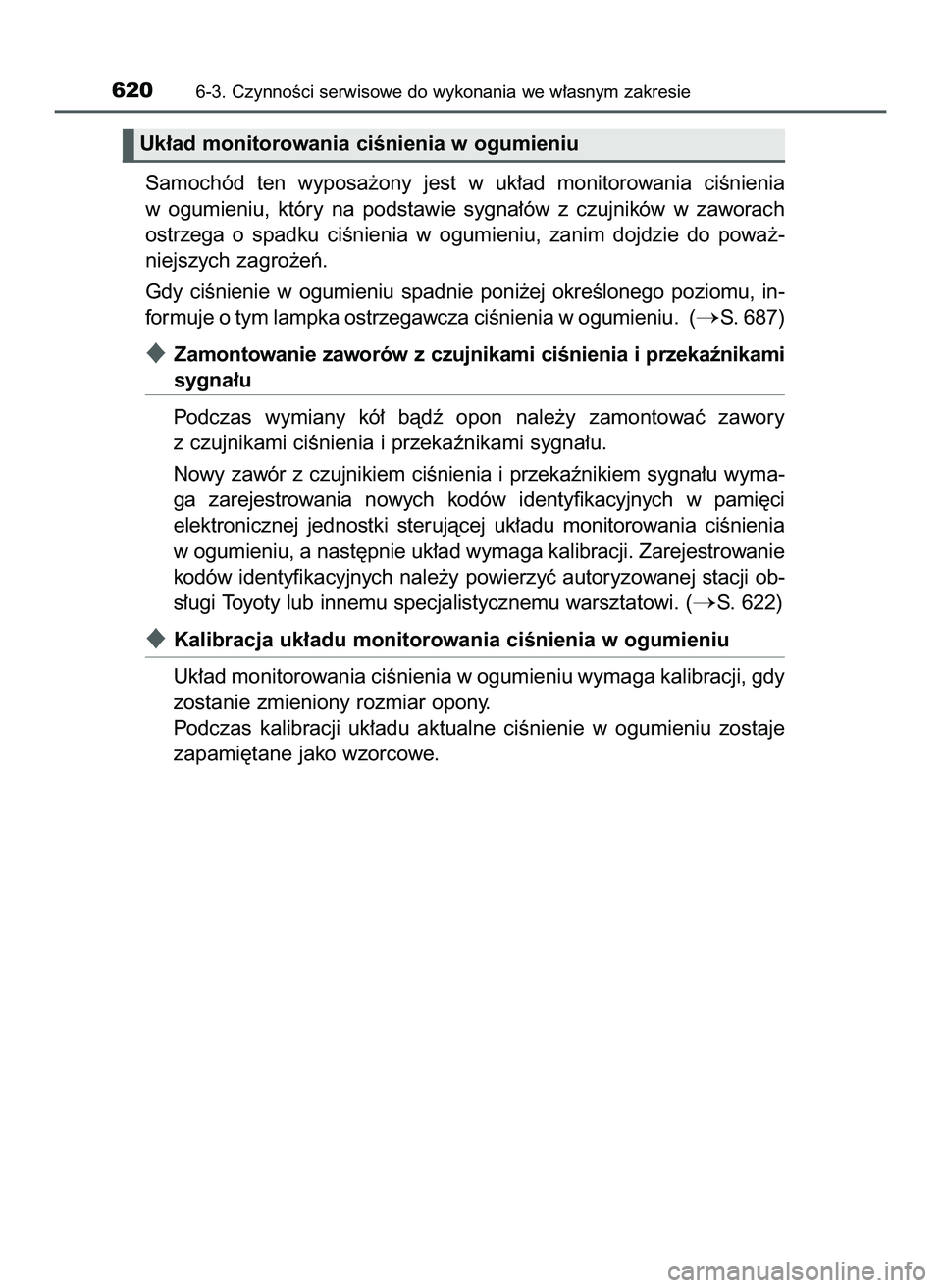

Samochód ten wyposa˝ony jest w uk∏ad monitorowania ciÊnienia
w ogumieniu, który na podstawie sygna∏ów z czujników w zaworach
ostrzega o spadku ciÊnienia w ogumieniu, zanim dojdzie do powa˝-
niejszych zagro˝eƒ.
Gdy ciÊnienie w ogumieniu spadnie poni˝ej okreÊlonego poziomu, in-
formuje o tym lampka ostrzegawcza ciÊnienia w ogumieniu. (
S. 687)
Zamontowanie zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u
Podczas wymiany kó∏ bàdê opon nale˝y zamontowaç zawory
z czujnikami ciÊnienia i przekaênikami sygna∏u.
Nowy zawór z czujnikiem ciÊnienia i przekaênikiem sygna∏u wyma-
ga zarejestrowania nowych kodów identyfikacyjnych w pami´ci
elektronicznej jednostki sterujàcej uk∏adu monitorowania ciÊnienia
w ogumieniu, a nast´pnie uk∏ad wymaga kalibracji. Zarejestrowanie
kodów identyfikacyjnych nale˝y powierzyç autoryzowanej stacji ob-
s∏ugi Toyoty lub innemu specjalistycznemu warsztatowi. (
S. 622)
Kalibracja uk∏adu monitorowania ciÊnienia w ogumieniu
Uk∏ad monitorowania ciÊnienia w ogumieniu wymaga kalibracji, gdy
zostanie zmieniony rozmiar opony.
Podczas kalibracji uk∏adu aktualne ciÊnienie w ogumieniu zostaje
zapami´tane jako wzorcowe.
6206-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Uk∏ad monitorowania ciÊnienia w ogumieniu
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 620 (Black plate)

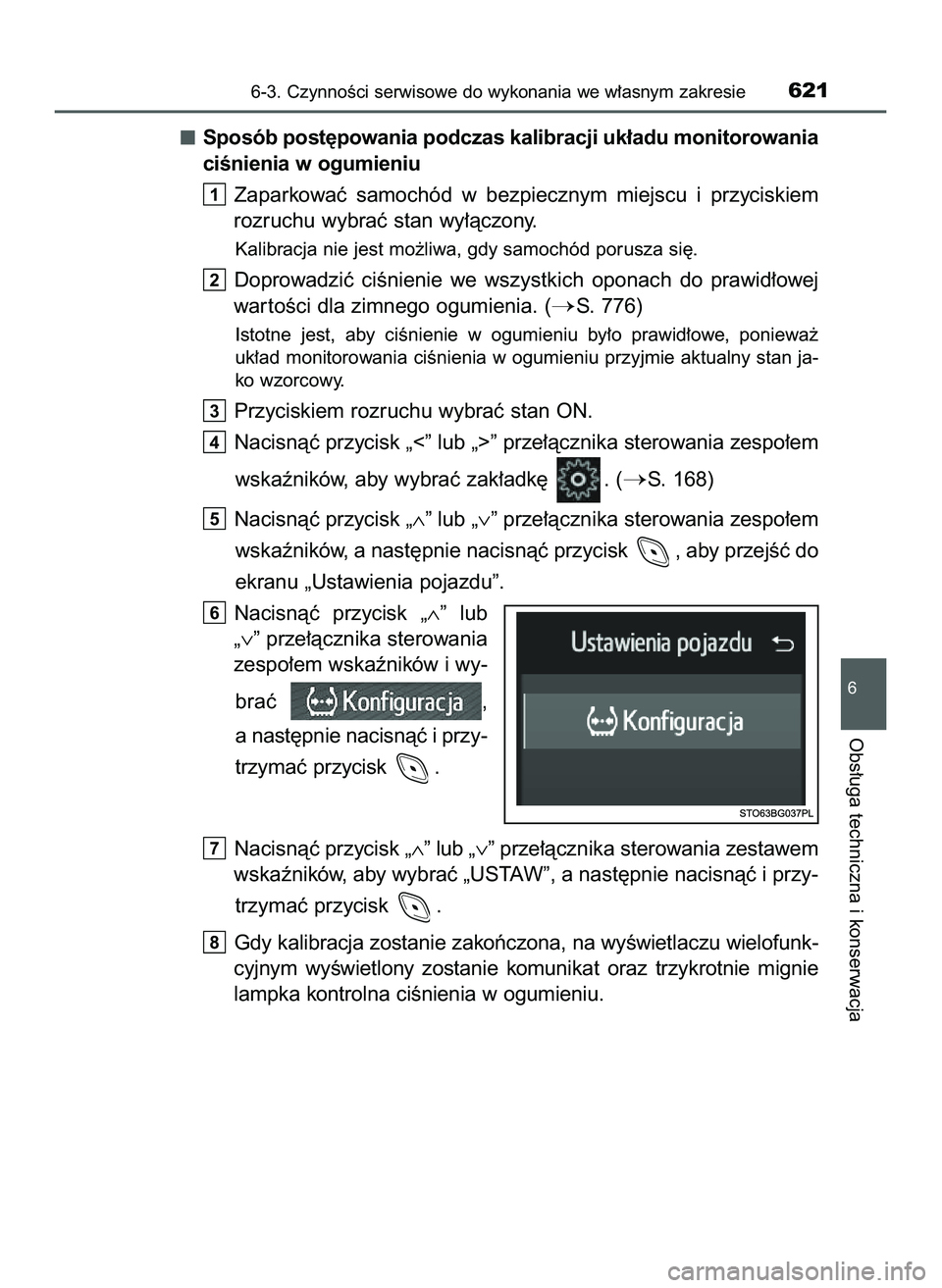

Sposób post´powania podczas kalibracji uk∏adu monitorowania
ciÊnienia w ogumieniu
Zaparkowaç samochód w bezpiecznym miejscu i przyciskiem
rozruchu wybraç stan wy∏àczony.
Kalibracja nie jest mo˝liwa, gdy samochód porusza si´.
Doprowadziç ciÊnienie we wszystkich oponach do prawid∏owej
war toÊci dla zimnego ogumienia. (
S. 776)
Istotne jest, aby ciÊnienie w ogumieniu by∏o prawid∏owe, poniewa˝
uk∏ad monitorowania ciÊnienia w ogumieniu przyjmie aktualny stan ja-
ko wzorcowy.
Przyciskiem rozruchu wybraç stan ON.
Nacisnàç przycisk „<” lub „>” prze∏àcznika sterowania zespo∏em
wskaêników, aby wybraç zak∏adk´ . (
S. 168)
Nacisnàç przycisk „∧” lub „∨” prze∏àcznika sterowania zespo∏em
wskaêników, a nast´pnie nacisnàç przycisk , aby przejÊç do
ekranu „Ustawienia pojazdu”.
Nacisnàç przycisk „∧” lub
„∨” prze∏àcznika sterowania
zespo∏em wskaêników i wy-
braç ,
a nast´pnie nacisnàç i przy-
trzymaç przycisk .
Nacisnàç przycisk „∧” lub „∨” prze∏àcznika sterowania zestawem
wskaêników, aby wybraç „USTAW”, a nast´pnie nacisnàç i przy-
trzymaç przycisk .
Gdy kalibracja zostanie zakoƒczona, na wyÊwietlaczu wielofunk-
cyjnym wyÊwietlony zostanie komunikat oraz trzykrotnie mignie
lampka kontrolna ciÊnienia w ogumieniu.
8
7
6
5
4
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie621
6
Obs∏uga techniczna i konserwacja
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 621 (Black plate)

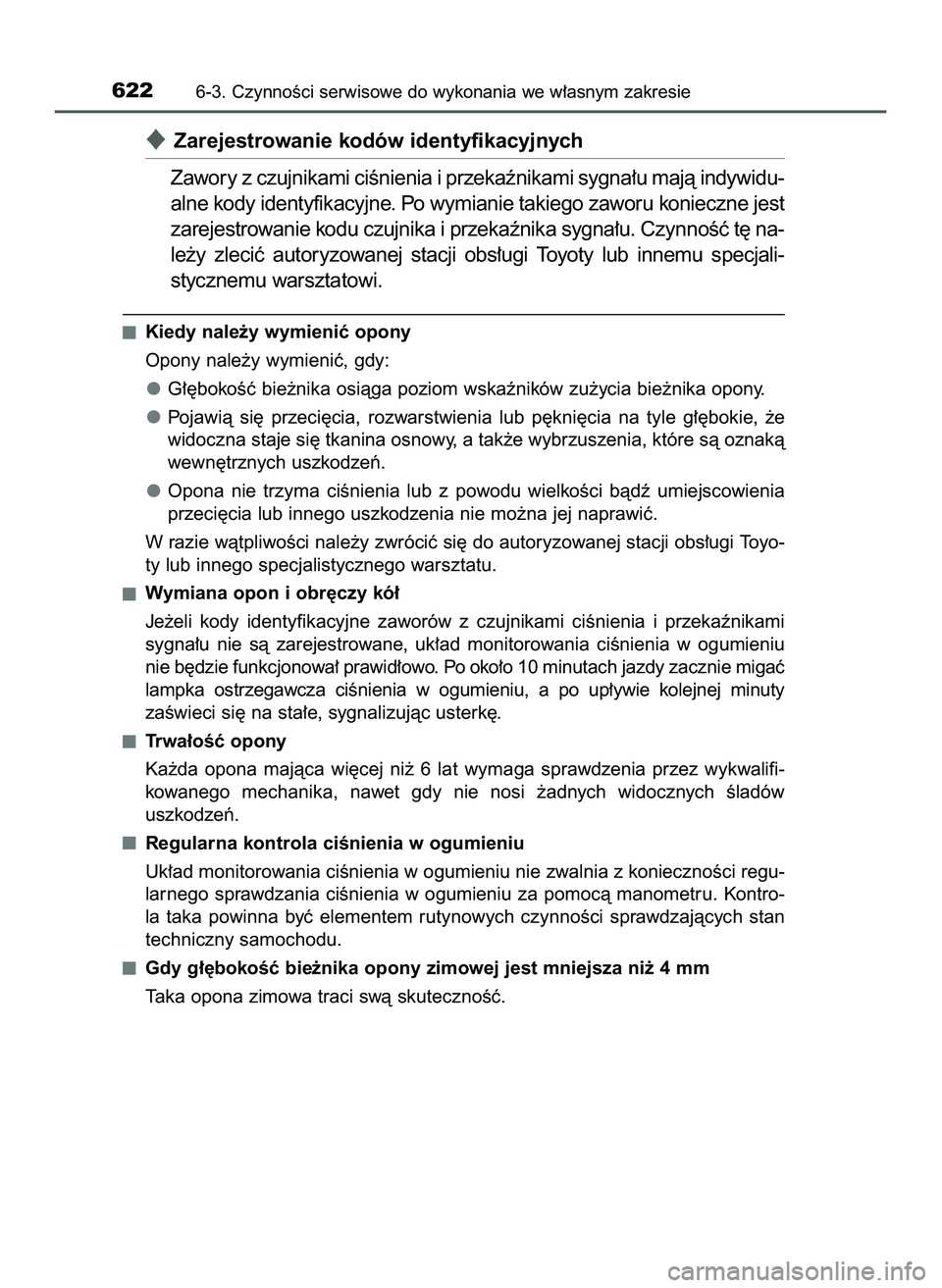

Zarejestrowanie kodów identyfikacyjnych
Zawory z czujnikami ciÊnienia i przekaênikami sygna∏u majà indywidu-
alne kody identyfikacyjne. Po wymianie takiego zaworu konieczne jest
zarejestrowanie kodu czujnika i przekaênika sygna∏u. CzynnoÊç t´ na-
le˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjali-
stycznemu warsztatowi.
Kiedy nale˝y wymieniç opony
Opony nale˝y wymieniç, gdy:
G∏´bokoÊç bie˝nika osiàga poziom wskaêników zu˝ycia bie˝nika opony.
Pojawià si´ przeci´cia, rozwarstwienia lub p´kni´cia na tyle g∏´bokie, ˝e
widoczna staje si´ tkanina osnowy, a tak˝e wybrzuszenia, które sà oznakà
wewn´trznych uszkodzeƒ.
Opona nie trzyma ciÊnienia lub z powodu wielkoÊci bàdê umiejscowienia
przeci´cia lub innego uszkodzenia nie mo˝na jej naprawiç.
W razie wàtpliwoÊci nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyo-
ty lub innego specjalistycznego warsztatu.
Wymiana opon i obr´czy kó∏
Je˝eli kody identyfikacyjne zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo. Po oko∏o 10 minutach jazdy zacznie migaç
lampka ostrzegawcza ciÊnienia w ogumieniu, a po up∏ywie kolejnej minuty
zaÊwieci si´ na sta∏e, sygnalizujàc usterk´.
Trwa∏oÊç opony
Ka˝da opona majàca wi´cej ni˝ 6 lat wymaga sprawdzenia przez wykwalifi-
kowanego mechanika, nawet gdy nie nosi ˝adnych widocznych Êladów
uszkodzeƒ.
Regularna kontrola ciÊnienia w ogumieniu
Uk∏ad monitorowania ciÊnienia w ogumieniu nie zwalnia z koniecznoÊci regu-
larnego sprawdzania ciÊnienia w ogumieniu za pomocà manometru. Kontro-
la taka powinna byç elementem rutynowych czynnoÊci sprawdzajàcych stan
techniczny samochodu.
Gdy g∏´bokoÊç bie˝nika opony zimowej jest mniejsza ni˝ 4 mm
Taka opona zimowa traci swà skutecznoÊç.
6226-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 622 (Black plate)

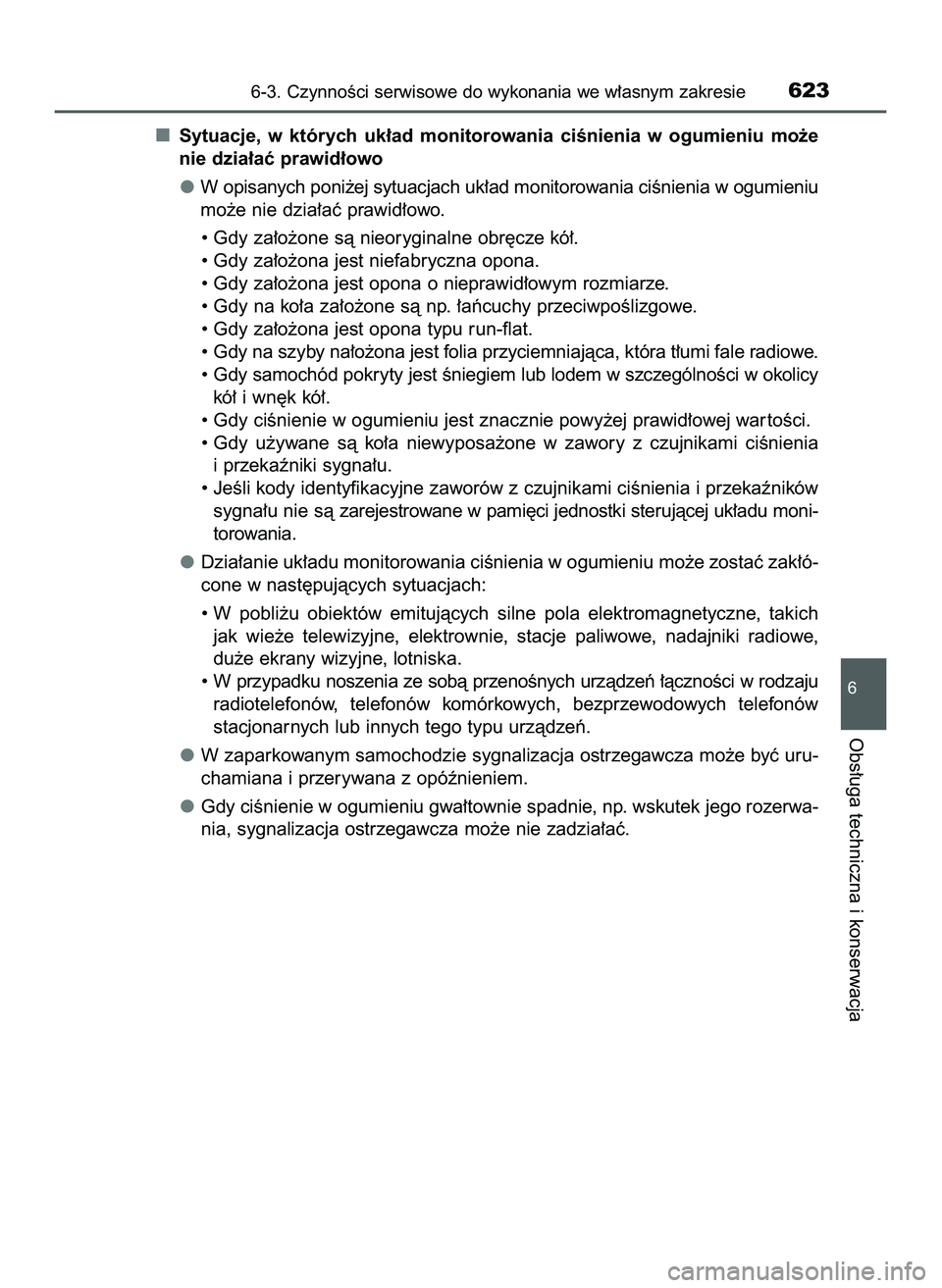

Sytuacje, w których uk∏ad monitorowania ciÊnienia w ogumieniu mo˝e
nie dzia∏aç prawid∏owo
W opisanych poni˝ej sytuacjach uk∏ad monitorowania ciÊnienia w ogumieniu
mo˝e nie dzia∏aç prawid∏owo.
• Gdy za∏o˝one sà nieoryginalne obr´cze kó∏.
• Gdy za∏o˝ona jest niefabryczna opona.
• Gdy za∏o˝ona jest opona o nieprawid∏owym rozmiarze.
• Gdy na ko∏a za∏o˝one sà np. ∏aƒcuchy przeciwpoÊlizgowe.
• Gdy za∏o˝ona jest opona typu run-flat.
• Gdy na szyby na∏o˝ona jest folia przyciemniajàca, która t∏umi fale radiowe.
• Gdy samochód pokryty jest Êniegiem lub lodem w szczególnoÊci w okolicy
kó∏ i wn´k kó∏.
• Gdy ciÊnienie w ogumieniu jest znacznie powy˝ej prawid∏owej war toÊci.
• Gdy u˝ywane sà ko∏a niewyposa˝one w zawory z czujnikami ciÊnienia
i przekaêniki sygna∏u.
• JeÊli kody identyfikacyjne zaworów z czujnikami ciÊnienia i przekaêników
sygna∏u nie sà zarejestrowane w pami´ci jednostki sterujàcej uk∏adu moni-
torowania.
Dzia∏anie uk∏adu monitorowania ciÊnienia w ogumieniu mo˝e zostaç zak∏ó-
cone w nast´pujàcych sytuacjach:
• W pobli˝u obiektów emitujàcych silne pola elektromagnetyczne, takich
jak wie˝e telewizyjne, elektrownie, stacje paliwowe, nadajniki radiowe,
du˝e ekrany wizyjne, lotniska.
• W przypadku noszenia ze sobà przenoÊnych urzàdzeƒ ∏àcznoÊci w rodzaju
radiotelefonów, telefonów komórkowych, bezprzewodowych telefonów
stacjonarnych lub innych tego typu urzàdzeƒ.
W zaparkowanym samochodzie sygnalizacja ostrzegawcza mo˝e byç uru-
chamiana i przerywana z opóênieniem.
Gdy ciÊnienie w ogumieniu gwa∏townie spadnie, np. wskutek jego rozerwa-
nia, sygnalizacja ostrzegawcza mo˝e nie zadzia∏aç.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie623
6
Obs∏uga techniczna i konserwacja
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 623 (Black plate)

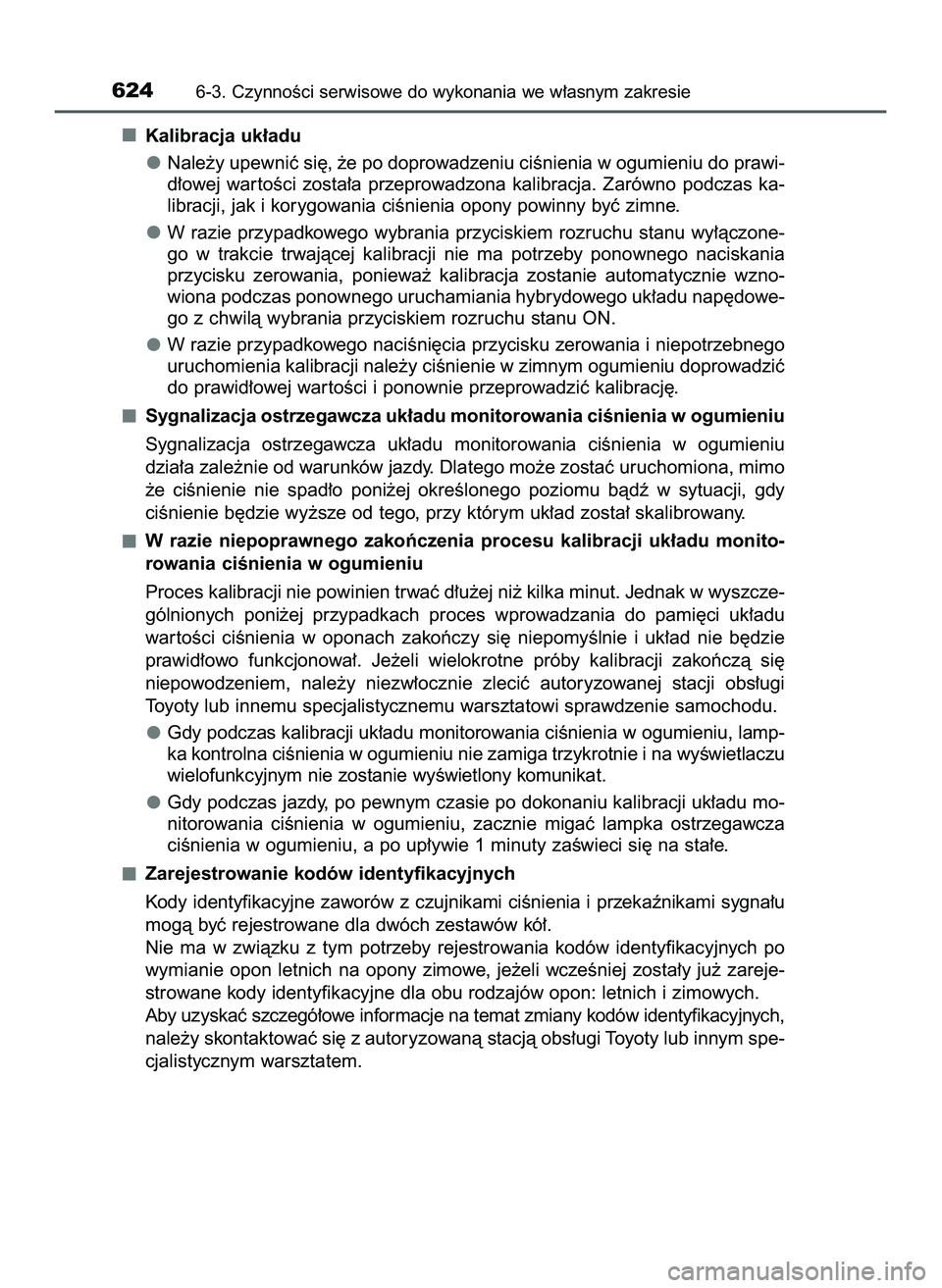

Kalibracja uk∏adu
Nale˝y upewniç si´, ˝e po doprowadzeniu ciÊnienia w ogumieniu do prawi-
d∏owej war toÊci zosta∏a przeprowadzona kalibracja. Zarówno podczas ka-
libracji, jak i korygowania ciÊnienia opony powinny byç zimne.
W razie przypadkowego wybrania przyciskiem rozruchu stanu wy∏àczone-
go w trakcie trwajàcej kalibracji nie ma potrzeby ponownego naciskania
przycisku zerowania, poniewa˝ kalibracja zostanie automatycznie wzno-
wiona podczas ponownego uruchamiania hybrydowego uk∏adu nap´dowe-
go z chwilà wybrania przyciskiem rozruchu stanu ON.
W razie przypadkowego naciÊni´cia przycisku zerowania i niepotrzebnego
uruchomienia kalibracji nale˝y ciÊnienie w zimnym ogumieniu doprowadziç
do prawid∏owej war toÊci i ponownie przeprowadziç kalibracj´.
Sygnalizacja ostrzegawcza uk∏adu monitorowania ciÊnienia w ogumieniu
Sygnalizacja ostrzegawcza uk∏adu monitorowania ciÊnienia w ogumieniu
dzia∏a zale˝nie od warunków jazdy. Dlatego mo˝e zostaç uruchomiona, mimo
˝e ciÊnienie nie spad∏o poni˝ej okreÊlonego poziomu bàdê w sytuacji, gdy
ciÊnienie b´dzie wy˝sze od tego, przy którym uk∏ad zosta∏ skalibrowany.
W razie niepoprawnego zakoƒczenia procesu kalibracji uk∏adu monito-
rowania ciÊnienia w ogumieniu
Proces kalibracji nie powinien trwaç d∏u˝ej ni˝ kilka minut. Jednak w wyszcze-
gólnionych poni˝ej przypadkach proces wprowadzania do pami´ci uk∏adu
war toÊci ciÊnienia w oponach zakoƒczy si´ niepomyÊlnie i uk∏ad nie b´dzie
prawid∏owo funkcjonowa∏. Je˝eli wielokrotne próby kalibracji zakoƒczà si´
niepowodzeniem, nale˝y niezw∏ocznie zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
Gdy podczas kalibracji uk∏adu monitorowania ciÊnienia w ogumieniu, lamp-
ka kontrolna ciÊnienia w ogumieniu nie zamiga trzykrotnie i na wyÊwietlaczu
wielofunkcyjnym nie zostanie wyÊwietlony komunikat.
Gdy podczas jazdy, po pewnym czasie po dokonaniu kalibracji uk∏adu mo-
nitorowania ciÊnienia w ogumieniu, zacznie migaç lampka ostrzegawcza
ciÊnienia w ogumieniu, a po up∏ywie 1 minuty zaÊwieci si´ na sta∏e.
Zarejestrowanie kodów identyfikacyjnych
Kody identyfikacyjne zaworów z czujnikami ciÊnienia i przekaênikami sygna∏u
mogà byç rejestrowane dla dwóch zestawów kó∏.
Nie ma w zwiàzku z tym potrzeby rejestrowania kodów identyfikacyjnych po
wymianie opon letnich na opony zimowe, je˝eli wczeÊniej zosta∏y ju˝ zareje-
strowane kody identyfikacyjne dla obu rodzajów opon: letnich i zimowych.
Aby uzyskaç szczegó∏owe informacje na temat zmiany kodów identyfikacyjnych,
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
6246-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 624 (Black plate)

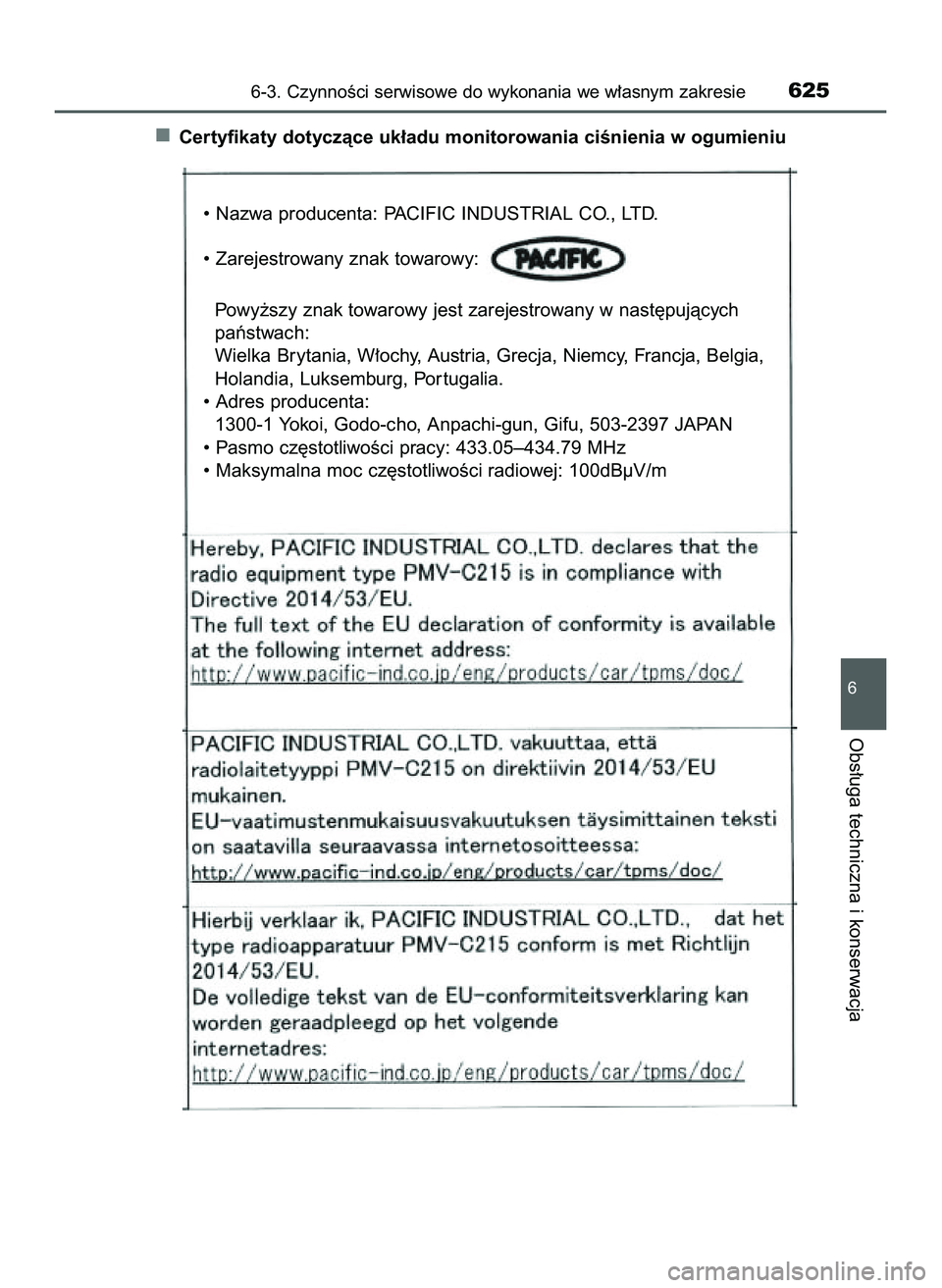

Certyfikaty dotyczàce uk∏adu monitorowania ciÊnienia w ogumieniu
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie625
6
Obs∏uga techniczna i konserwacja
• Nazwa producenta: PACIFIC INDUSTRIAL CO., LTD.
• Zarejestrowany znak towarowy:
Powy˝szy znak towarowy jest zarejestrowany w nast´pujàcych
paƒstwach:
Wielka Brytania, W∏ochy, Austria, Grecja, Niemcy, Francja, Belgia,
Holandia, Luksemburg, Por tugalia.
• Adres producenta:
1300-1 Yokoi, Godo-cho, Anpachi-gun, Gifu, 503-2397 JAPAN
• Pasmo cz´stotliwoÊci pracy: 433.05–434.79 MHz
• Maksymalna moc cz´stotliwoÊci radiowej: 100dBµV/m
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 625 (Black plate)
