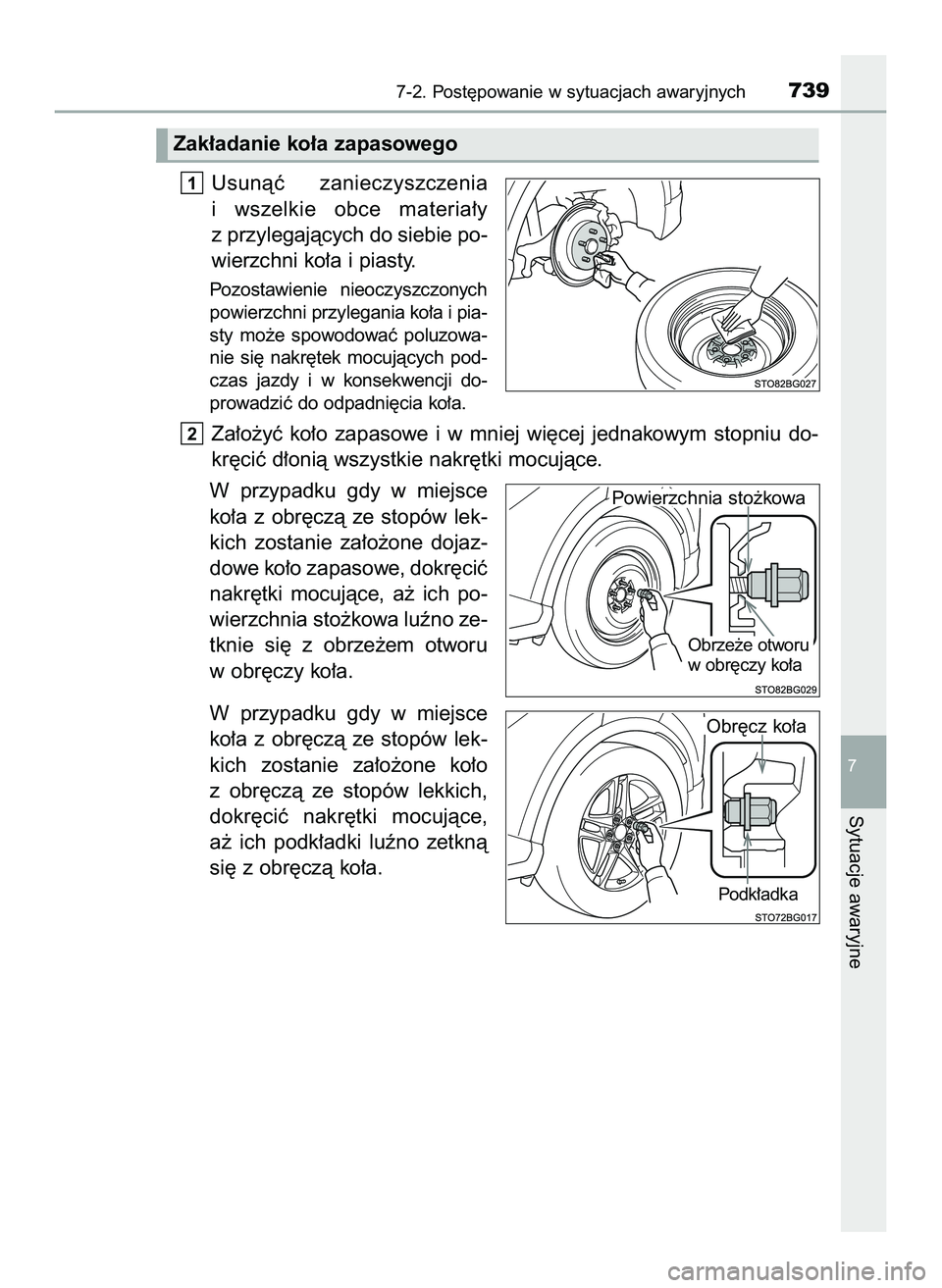

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a i pia-
sty mo˝e spowodowaç poluzowa-
nie si´ nakr´tek mocujàcych pod-
czas jazdy i w konsekwencji do-
prowadziç do odpadni´cia ko∏a.
Za∏o˝yç ko∏o zapasowe i w mniej wi´cej jednakowym stopniu do-
kr´ciç d∏onià wszystkie nakr´tki mocujàce.
W przypadku gdy w miejsce
ko∏a z obr´czà ze stopów lek-
kich zostanie za∏o˝one dojaz-
dowe ko∏o zapasowe, dokr´ciç
nakr´tki mocujàce, a˝ ich po-
wierzchnia sto˝kowa luêno ze-
tknie si´ z obrze˝em otworu
w obr´czy ko∏a.
W przypadku gdy w miejsce
ko∏a z obr´czà ze stopów lek-
kich zostanie za∏o˝one ko∏o
z obr´czà ze stopów lekkich,
dokr´ciç nakr´tki mocujàce,
a˝ ich podk∏adki luêno zetknà
si´ z obr´czà ko∏a.2
1
7-2. Post´powanie w sytuacjach awaryjnych739
7
Sytuacje awaryjne
Zak∏adanie ko∏a zapasowego
Obrze˝e otworu
w obr´czy ko∏a
Powierzchnia sto˝kowa
Podk∏adka
Obr´cz ko∏a
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 739 (Black plate)

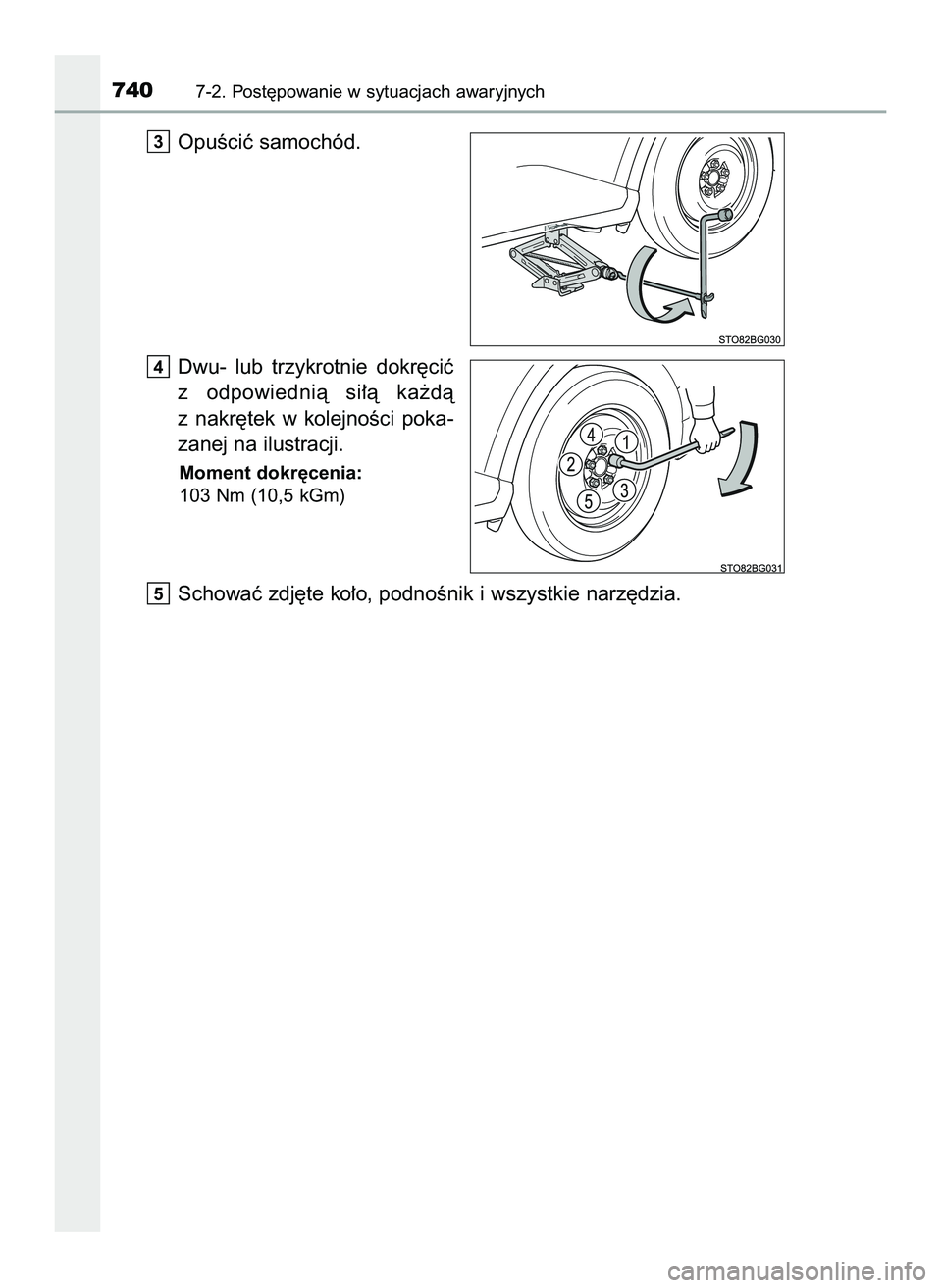

OpuÊciç samochód.
Dwu- lub trzykrotnie dokr´ciç
z odpowiednià si∏à ka˝dà
z nakr´tek w kolejnoÊci poka-
zanej na ilustracji.
Moment dokr´cenia:
103 Nm (10,5 kGm)
Schowaç zdj´te ko∏o, podnoÊnik i wszystkie narz´dzia.5
4
3
7407-2. Post´powanie w sytuacjach awaryjnych
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 740 (Black plate)

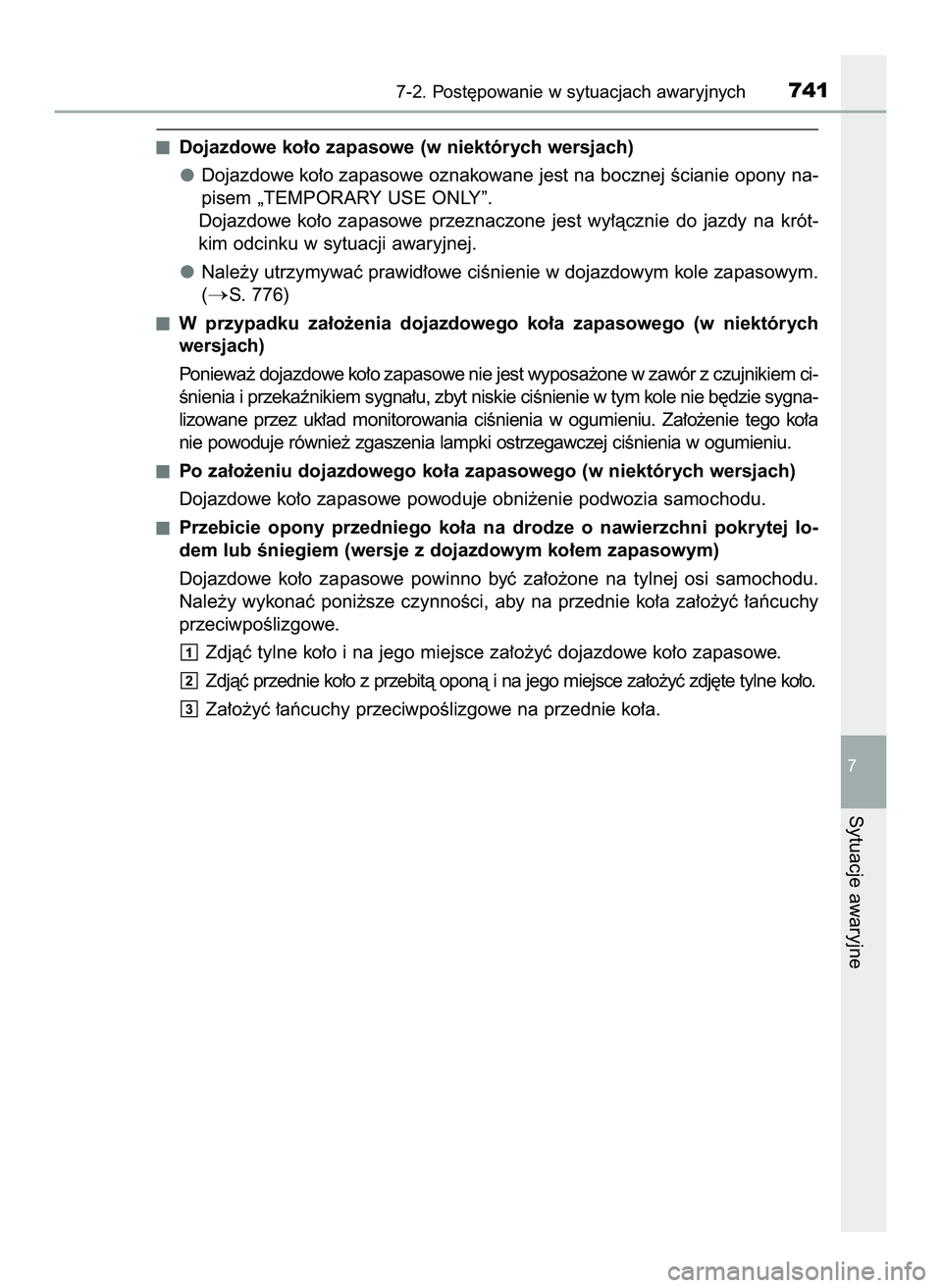

Dojazdowe ko∏o zapasowe (w niektórych wersjach)
Dojazdowe ko∏o zapasowe oznakowane jest na bocznej Êcianie opony na-
pisem „TEMPORARY USE ONLY”.
Dojazdowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy na krót-
kim odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w dojazdowym kole zapasowym.
(
S. 776)
W przypadku za∏o˝enia dojazdowego ko∏a zapasowego (w niektórych
wersjach)
Poniewa˝ dojazdowe ko∏o zapasowe nie jest wyposa˝one w zawór z czujnikiem ci-
Ênienia i przekaênikiem sygna∏u, zbyt niskie ciÊnienie w tym kole nie b´dzie sygna-
lizowane przez uk∏ad monitorowania ciÊnienia w ogumieniu. Za∏o˝enie tego ko∏a
nie powoduje równie˝ zgaszenia lampki ostrzegawczej ciÊnienia w ogumieniu.
Po za∏o˝eniu dojazdowego ko∏a zapasowego (w niektórych wersjach)
Dojazdowe ko∏o zapasowe powoduje obni˝enie podwozia samochodu.
Przebicie opony przedniego ko∏a na drodze o nawierzchni pokrytej lo-
dem lub Êniegiem (wersje z dojazdowym ko∏em zapasowym)
Dojazdowe ko∏o zapasowe powinno byç za∏o˝one na tylnej osi samochodu.
Nale˝y wykonaç poni˝sze czynnoÊci, aby na przednie ko∏a za∏o˝yç ∏aƒcuchy
przeciwpoÊlizgowe.
Zdjàç tylne ko∏o i na jego miejsce za∏o˝yç dojazdowe ko∏o zapasowe.
Zdjàç przednie ko∏o z przebità oponà i na jego miejsce za∏o˝yç zdj´te tylne ko∏o.
Za∏o˝yç ∏aƒcuchy przeciwpoÊlizgowe na przednie ko∏a.
3
2
1
7-2. Post´powanie w sytuacjach awaryjnych741
7
Sytuacje awaryjne
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 741 (Black plate)

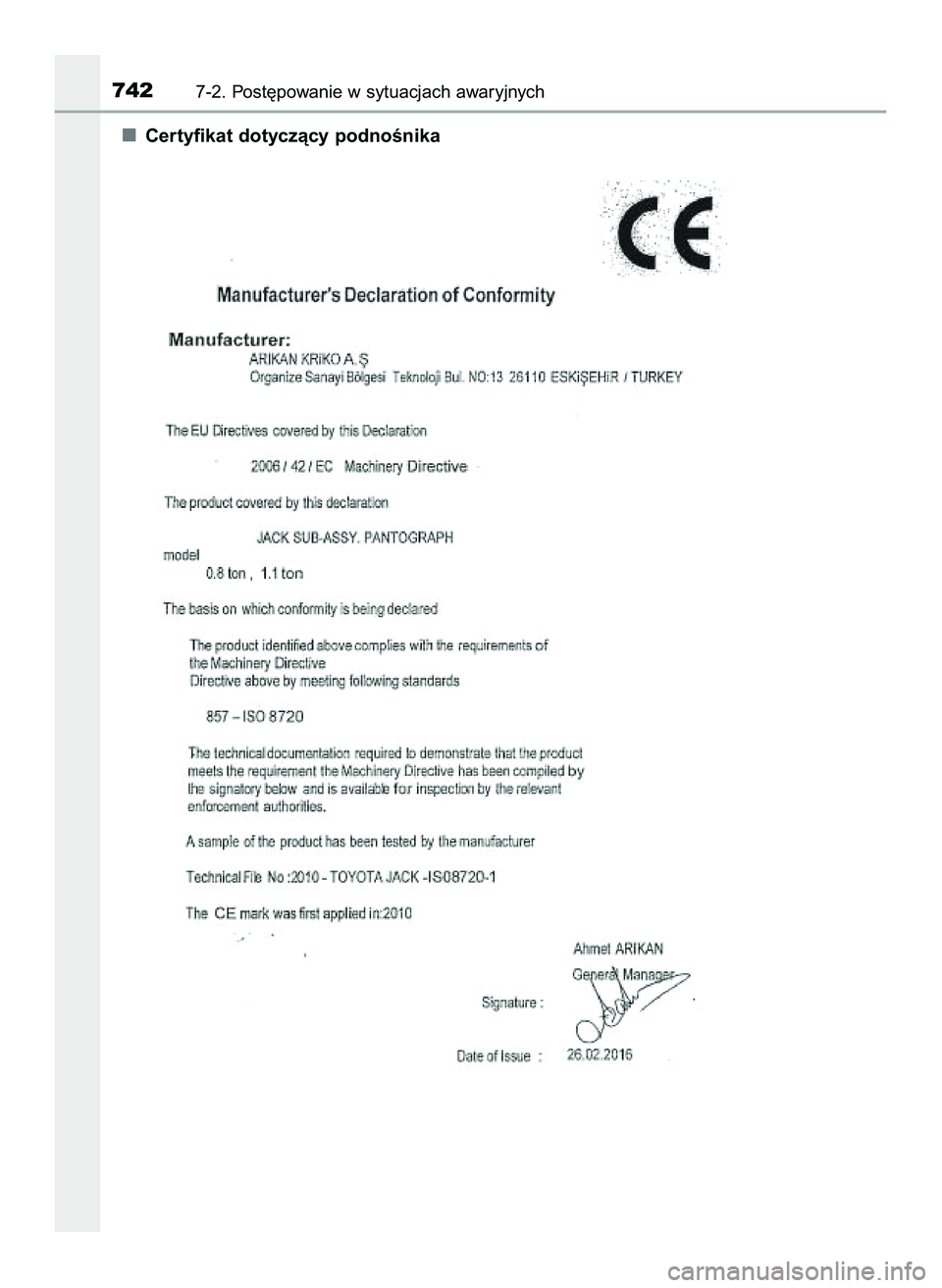

Certyfikat dotyczàcy podnoÊnika
7427-2. Post´powanie w sytuacjach awaryjnych
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 742 (Black plate)

7-2. Post´powanie w sytuacjach awaryjnych743
7
Sytuacje awaryjne

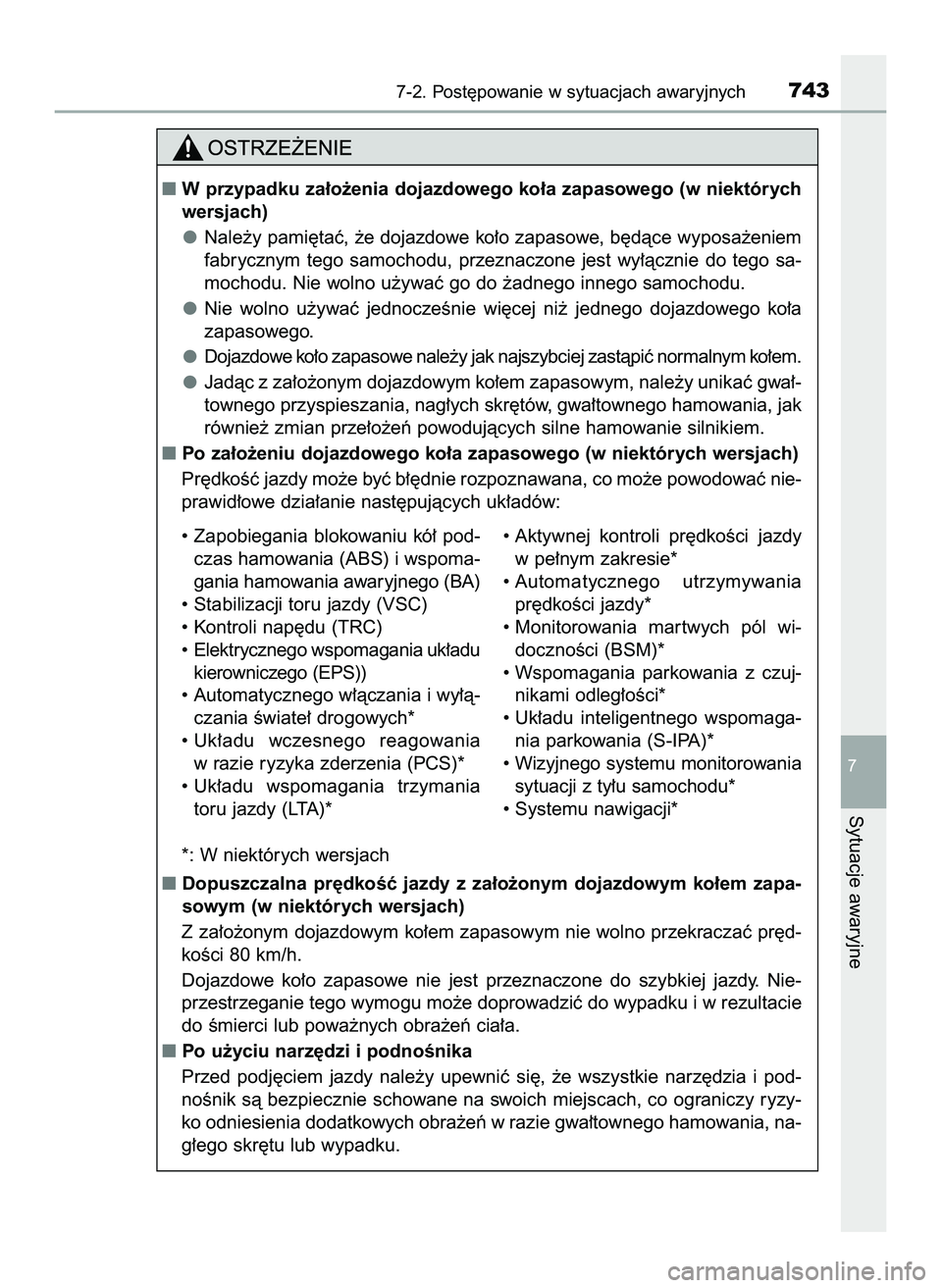

W przypadku za∏o˝enia dojazdowego ko∏a zapasowego (w niektórych
wersjach)
Nale˝y pami´taç, ˝e dojazdowe ko∏o zapasowe, b´dàce wyposa˝eniem
fabrycznym tego samochodu, przeznaczone jest wy∏àcznie do tego sa-
mochodu. Nie wolno u˝ywaç go do ˝adnego innego samochodu.
Nie wolno u˝ywaç jednoczeÊnie wi´cej ni˝ jednego dojazdowego ko∏a
zapasowego.
Dojazdowe ko∏o zapasowe nale˝y jak najszybciej zastàpiç normalnym ko∏em.
Jadàc z za∏o˝onym dojazdowym ko∏em zapasowym, nale˝y unikaç gwa∏-
townego przyspieszania, nag∏ych skr´tów, gwa∏townego hamowania, jak
równie˝ zmian prze∏o˝eƒ powodujàcych silne hamowanie silnikiem.
Po za∏o˝eniu dojazdowego ko∏a zapasowego (w niektórych wersjach)
Pr´dkoÊç jazdy mo˝e byç b∏´dnie rozpoznawana, co mo˝e powodowaç nie-
prawid∏owe dzia∏anie nast´pujàcych uk∏adów:
*: W niektórych wersjach
Dopuszczalna pr´dkoÊç jazdy z za∏o˝onym dojazdowym ko∏em zapa-
sowym (w niektórych wersjach)
Z za∏o˝onym dojazdowym ko∏em zapasowym nie wolno przekraczaç pr´d-
koÊci 80 km/h.
Dojazdowe ko∏o zapasowe nie jest przeznaczone do szybkiej jazdy. Nie-
przestrzeganie tego wymogu mo˝e doprowadziç do wypadku i w rezultacie
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po u˝yciu narz´dzi i podnoÊnika
Przed podj´ciem jazdy nale˝y upewniç si´, ˝e wszystkie narz´dzia i pod-
noÊnik sà bezpiecznie schowane na swoich miejscach, co ograniczy ryzy-
ko odniesienia dodatkowych obra˝eƒ w razie gwa∏townego hamowania, na-
g∏ego skr´tu lub wypadku.
• Zapobiegania blokowaniu kó∏ pod-
czas hamowania (ABS) i wspoma-
gania hamowania awaryjnego (BA)
• Stabilizacji toru jazdy (VSC)
• Kontroli nap´du (TRC)
• Elektrycznego wspomagania uk∏adu
kierowniczego (EPS))
• Automatycznego w∏àczania i wy∏à-
czania Êwiate∏ drogowych*
• Uk∏adu wczesnego reagowania
w razie ryzyka zderzenia (PCS)*
• Uk∏adu wspomagania trzymania
toru jazdy (LTA)*• Aktywnej kontroli pr´dkoÊci jazdy
w pe∏nym zakresie*
• Automatycznego utrzymywania
pr´dkoÊci jazdy*
• Monitorowania mar twych pól wi-
docznoÊci (BSM)*
• Wspomagania parkowania z czuj-
nikami odleg∏oÊci*
• Uk∏adu inteligentnego wspomaga-
nia parkowania (S-IPA)*
• Wizyjnego systemu monitorowania
sytuacji z ty∏u samochodu*
• Systemu nawigacji*
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 743 (Black plate)

7447-2. Post´powanie w sytuacjach awaryjnych

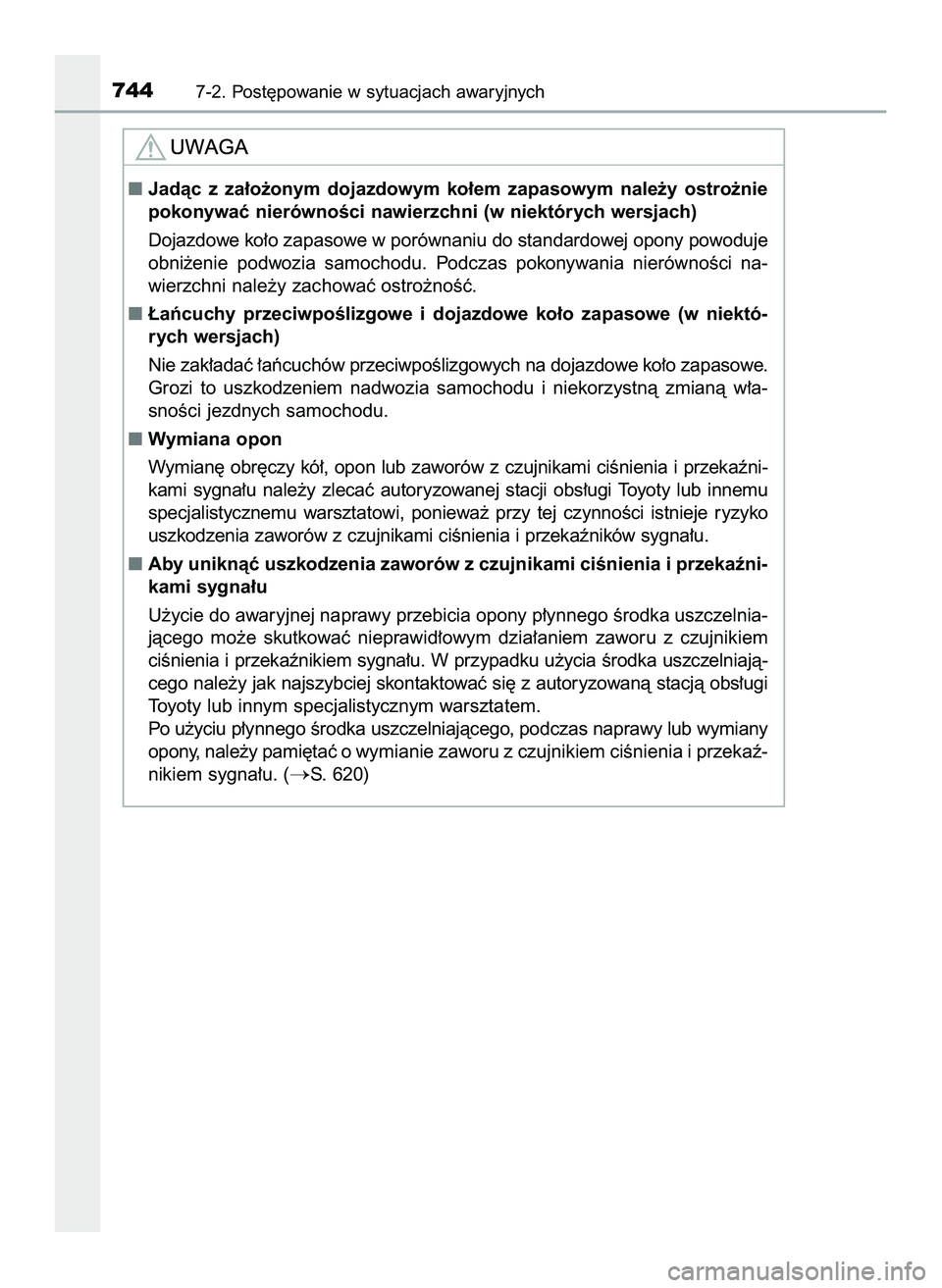

Jadàc z za∏o˝onym dojazdowym ko∏em zapasowym nale˝y ostro˝nie
pokonywaç nierównoÊci nawierzchni (w niektórych wersjach)
Dojazdowe ko∏o zapasowe w porównaniu do standardowej opony powoduje
obni˝enie podwozia samochodu. Podczas pokonywania nierównoÊci na-
wierzchni nale˝y zachowaç ostro˝noÊç.
¸aƒcuchy przeciwpoÊlizgowe i dojazdowe ko∏o zapasowe (w niektó-
rych wersjach)
Nie zak∏adaç ∏aƒcuchów przeciwpoÊlizgowych na dojazdowe ko∏o zapasowe.
Grozi to uszkodzeniem nadwozia samochodu i niekorzystnà zmianà w∏a-
snoÊci jezdnych samochodu.
Wymiana opon
Wymian´ obr´czy kó∏, opon lub zaworów z czujnikami ciÊnienia i przekaêni-
kami sygna∏u nale˝y zlecaç autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi, poniewa˝ przy tej czynnoÊci istnieje ryzyko
uszkodzenia zaworów z czujnikami ciÊnienia i przekaêników sygna∏u.
Aby uniknàç uszkodzenia zaworów z czujnikami ciÊnienia i przekaêni-
kami sygna∏u
U˝ycie do awaryjnej naprawy przebicia opony p∏ynnego Êrodka uszczelnia-
jàcego mo˝e skutkowaç nieprawid∏owym dzia∏aniem zaworu z czujnikiem
ciÊnienia i przekaênikiem sygna∏u. W przypadku u˝ycia Êrodka uszczelniajà-
cego nale˝y jak najszybciej skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Po u˝yciu p∏ynnego Êrodka uszczelniajàcego, podczas naprawy lub wymiany
opony, nale˝y pami´taç owymianie zaworu z czujnikiem ciÊnienia i przekaê-
nikiem sygna∏u. (
S. 620)
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 744 (Black plate)

Mo˝e to byç spowodowane jednà z nast´pujàcych przyczyn:
Elektroniczny kluczyk nie dzia∏a prawid∏owo. (
S. 747)
Niedostateczna iloÊç paliwa w zbiorniku.
Uzupe∏niç paliwo. (
S. 123)
Usterka elektronicznej blokady rozruchu hybrydowego uk∏adu nap´-
dowego. (
S. 128)
Usterka mechanizmu blokady kierownicy.
Hybrydowy uk∏ad nap´dowy mo˝e nie dzia∏aç na skutek usterki
elektrycznej, jak np. wyczerpanie si´ baterii w elektronicznym klu-
czyku lub przepalenia si´ bezpiecznika. W pewnych przypadkach
mo˝na spróbowaç procedury awaryjnego rozruchu. (
S. 746)
Mo˝e to byç spowodowane jednà z ni˝ej podanych przyczyn:
Roz∏adowany akumulator 12-woltowy. (
S. 750)
Poluzowane lub skorodowane zaciski akumulatora 12-woltowego.
(
S. 608)
7-2. Post´powanie w sytuacjach awaryjnych745
7
Sytuacje awaryjne

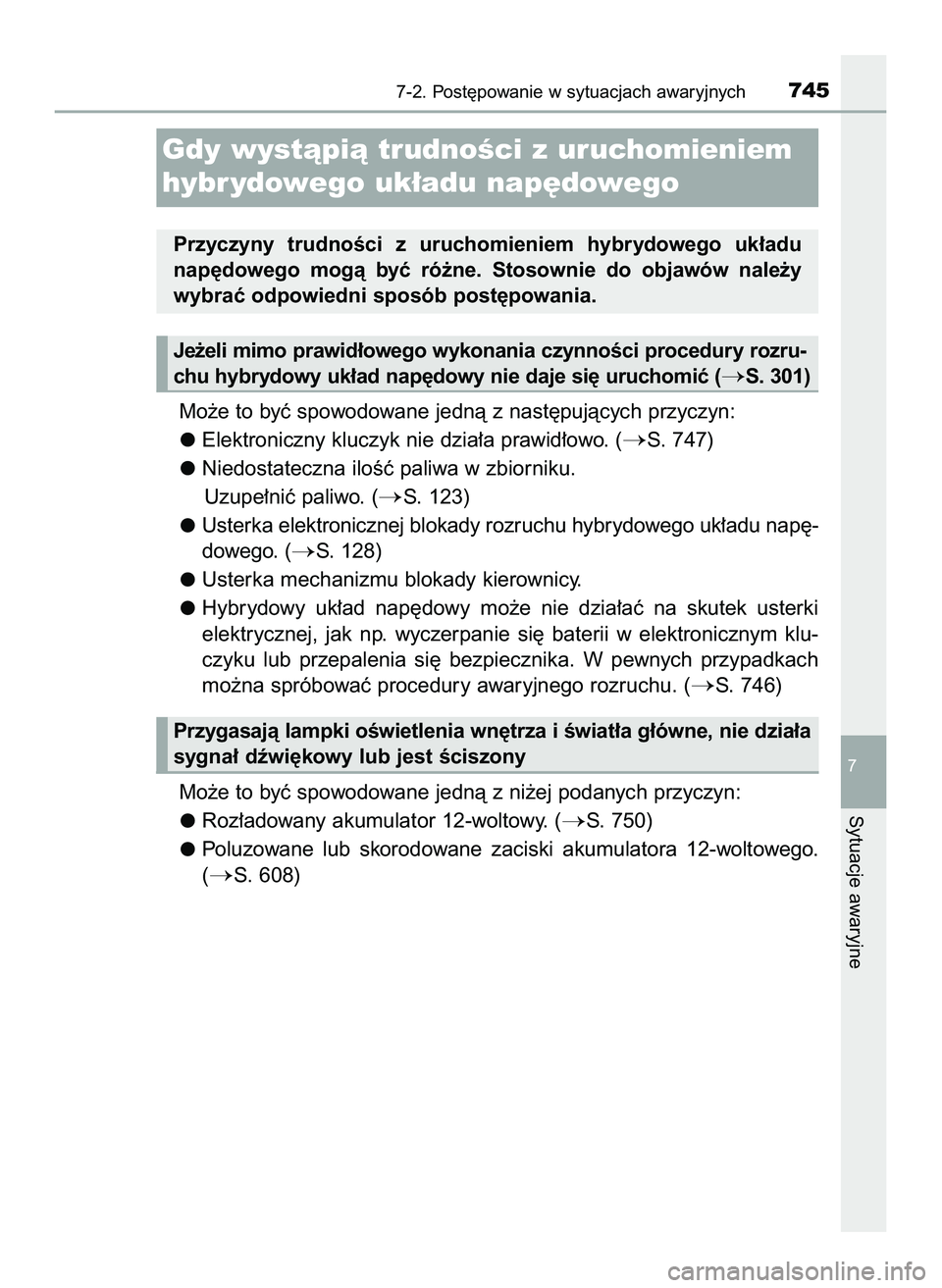

Gdy wystàpià trudnoÊci z uruchomieniem
hybr ydowego uk∏adu nap´dowego
Przyczyny trudnoÊci z uruchomieniem hybrydowego uk∏adu
nap´dowego mogà byç ró˝ne. Stosownie do objawów nale˝y
wybraç odpowiedni sposób post´powania.
Je˝eli mimo prawid∏owego wykonania czynnoÊci procedury rozru-
chu hybrydowy uk∏ad nap´dowy nie daje si´ uruchomiç (
S. 301)
Przygasajà lampki oÊwietlenia wn´trza i Êwiat∏a g∏ówne, nie dzia∏a
sygna∏ dêwi´kowy lub jest Êciszony
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 745 (Black plate)

Mo˝e to byç spowodowane jednà z nast´pujàcych przyczyn:
Roz∏adowany akumulator 12-woltowy. (
S. 750)
Od∏àczony jeden lub oba zaciski akumulatora 12-woltowego.
(
S. 608)
Je˝eli usterka nie mo˝e zostaç usuni´ta lub procedura naprawy nie jest zna-
na, nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego
specjalistycznego warsztatu.
Je˝eli przycisk rozruchu dzia∏a prawid∏owo, lecz hybrydowy uk∏ad na-
p´dowy nie daje si´ w zwyk∏y sposób uruchomiç, mo˝na doraênie
spróbowaç wykonaç opisane poni˝ej czynnoÊci.
Procedura ta powinna byç wykonywana jedynie w awaryjnych sytuacjach.
Uruchomiç hamulec postojowy.
Przestawiç dêwigni´ przek∏adni nap´dowej w po∏o˝enie P.
Przyciskiem rozruchu wybraç stan ACCESSORY.
Przytrzymaç wciÊni´ty przez oko∏o 15 sekund przycisk rozruchu,
jednoczeÊnie naciskajàc na peda∏ hamulca zasadniczego.
Mimo ˝e wykonanie powy˝szych czynnoÊci mo˝e doprowadziç do uru-
chomienia hybrydowego uk∏adu nap´dowego, w uk∏adzie rozrucho-
wym mo˝e wyst´powaç usterka. Nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu w celu
sprawdzenia samochodu.
4
3
2
1
7467-2. Post´powanie w sytuacjach awaryjnych

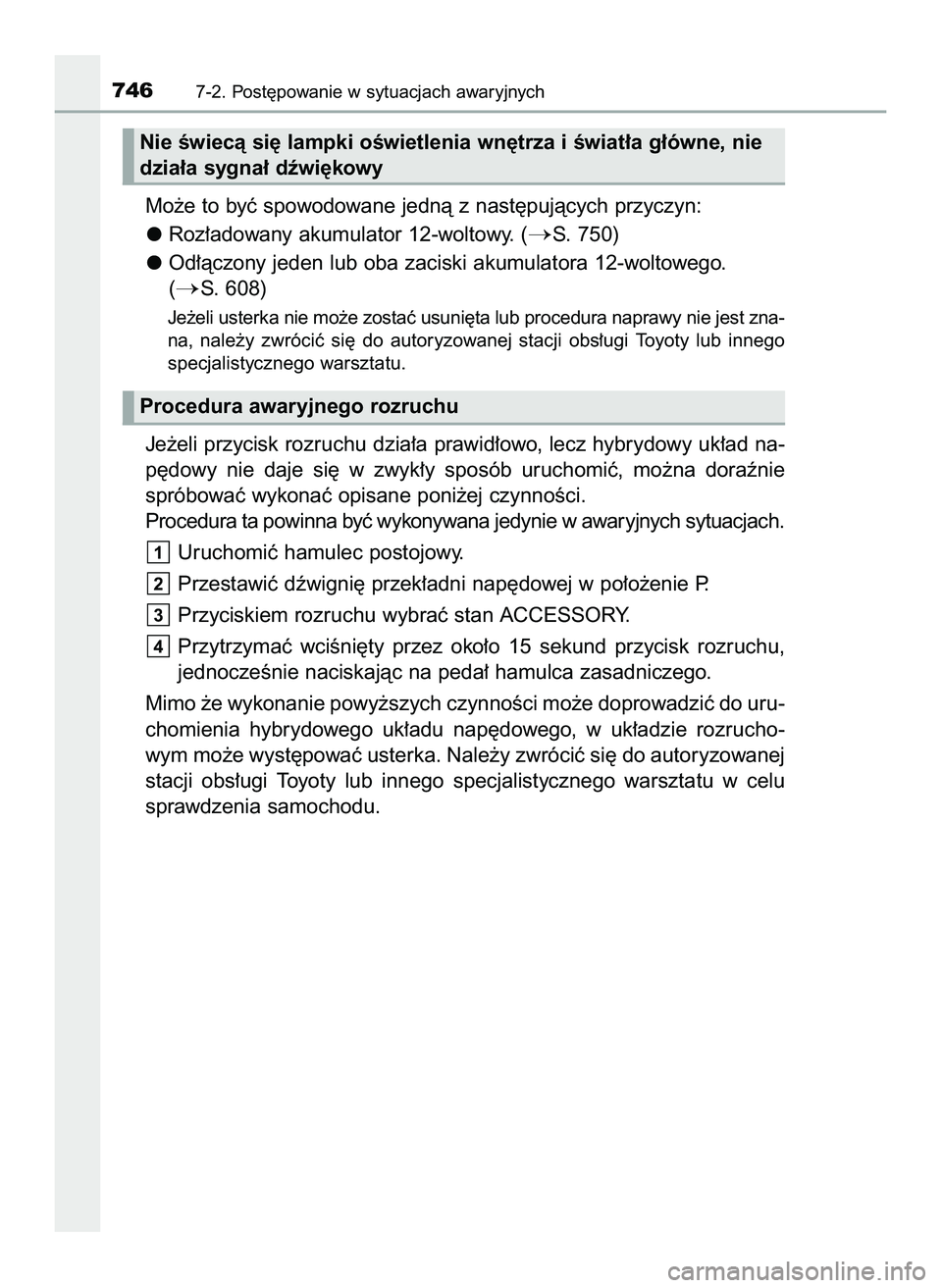

Nie Êwiecà si´ lampki oÊwietlenia wn´trza i Êwiat∏a g∏ówne, nie
dzia∏a sygna∏ dêwi´kowy
Procedura awaryjnego rozruchu
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 746 (Black plate)

Za pomocà mechanicznego kluczyka (S. 185) mo˝na wykonaç na-
st´pujàce czynnoÊci:
Zablokowanie wszystkich drzwi
Zamkni´cie okien (obróciç
i przytrzymaç)*
Odblokowanie wszystkich drzwi
Otwarcie okien (obróciç i przy-
trzymaç)*
*: Funkcje te wymagajà ustawienia
przez autoryzowanà stacj´ obs∏u-
gi Toyoty lub inny specjalistyczny
warsztat. (
S. 781)
7-2. Post´powanie w sytuacjach awaryjnych747
7
Sytuacje awaryjne

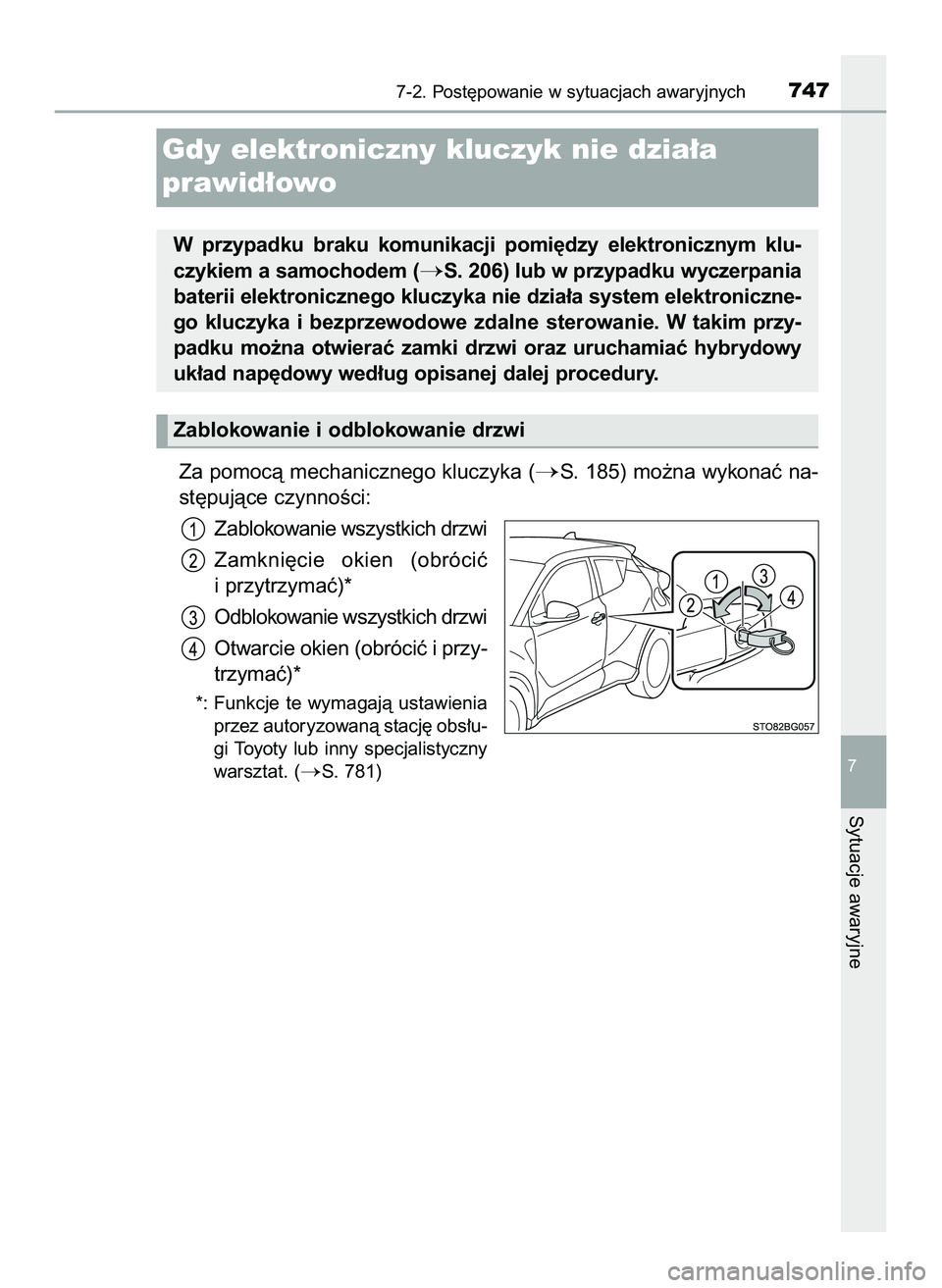

Gdy elektroniczny kluczyk nie dzia∏a
prawid∏owo
W przypadku braku komunikacji pomi´dzy elektronicznym klu-
czykiem a samochodem (
S. 206) lub w przypadku wyczerpania
baterii elektronicznego kluczyka nie dzia∏a system elektroniczne-
go kluczyka i bezprzewodowe zdalne sterowanie. Wtakim przy-
padku mo˝na otwieraç zamki drzwi oraz uruchamiaç hybrydowy
uk∏ad nap´dowy wed∏ug opisanej dalej procedury.
Zablokowanie i odblokowanie drzwi
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 747 (Black plate)

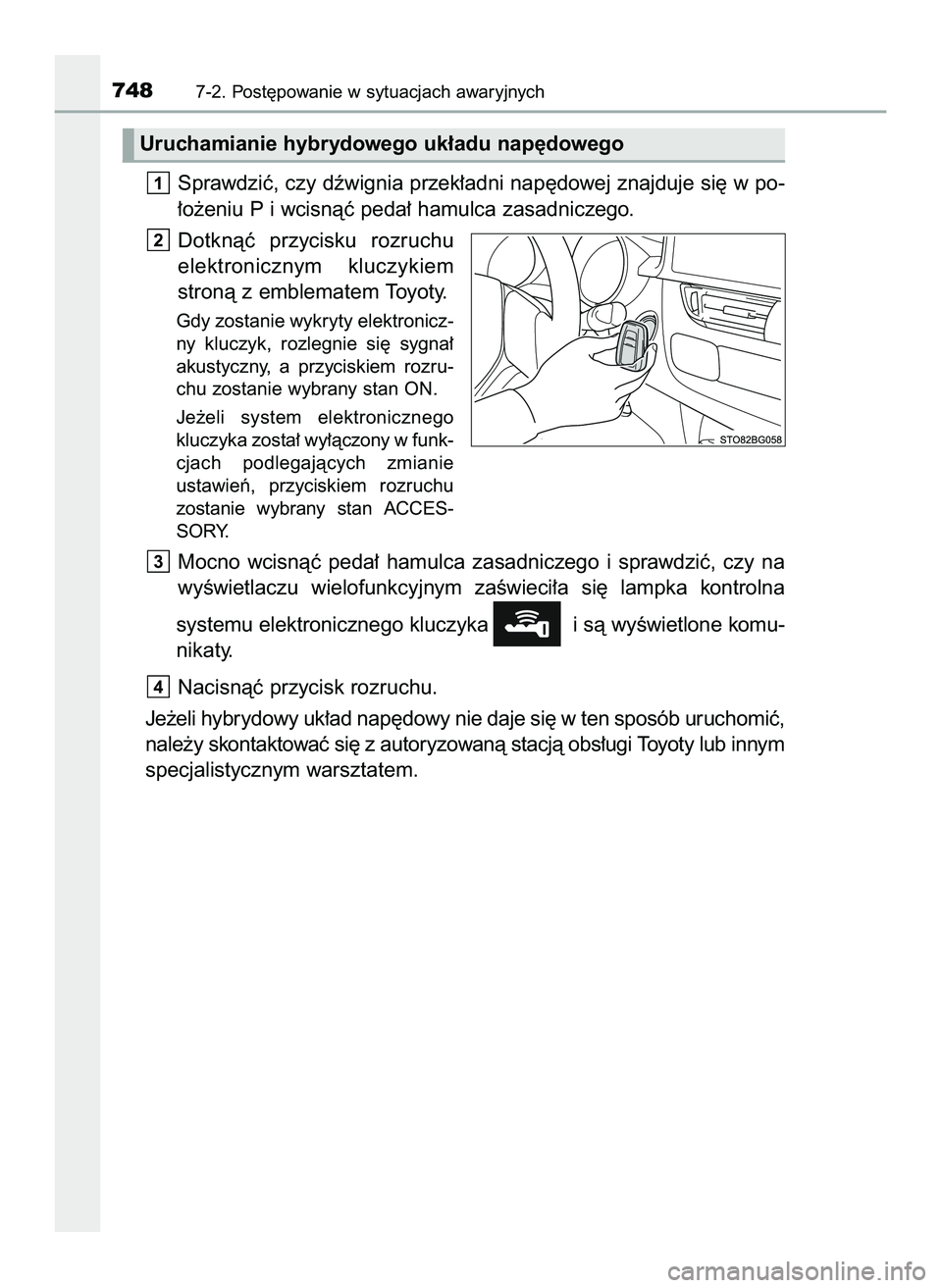

Sprawdziç, czy dêwignia przek∏adni nap´dowej znajduje si´ w po-
∏o˝eniu P i wcisnàç peda∏ hamulca zasadniczego.
Dotknàç przycisku rozruchu
elektronicznym kluczykiem
stronà z emblematem Toyoty.
Gdy zostanie wykryty elektronicz-
ny kluczyk, rozlegnie si´ sygna∏
akustyczny, a przyciskiem rozru-
chu zostanie wybrany stan ON.
Je˝eli system elektronicznego
kluczyka zosta∏ wy∏àczony w funk-
cjach podlegajàcych zmianie
ustawieƒ, przyciskiem rozruchu
zostanie wybrany stan ACCES-
SORY.
Mocno wcisnàç peda∏ hamulca zasadniczego i sprawdziç, czy na
wyÊwietlaczu wielofunkcyjnym zaÊwieci∏a si´ lampka kontrolna
systemu elektronicznego kluczyka i sà wyÊwietlone komu-
nikaty.
Nacisnàç przycisk rozruchu.
Je˝eli hybrydowy uk∏ad nap´dowy nie daje si´ w ten sposób uruchomiç,
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
4
3
2
1
7487-2. Post´powanie w sytuacjach awaryjnych
Uruchamianie hybrydowego uk∏adu nap´dowego
16 C_HR HV OM10566E 5/7/21 3:45 PM Page 748 (Black plate)
