Page 651 of 796
6516-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nRendszámtábla-világításNyissa ki a csomagtérajtót,
és távolítsa el a borítást.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
4
Page 652 of 796
6526-3. Karbantartás saját kivitelezésben
nHátsó ködlámpa (izzós típus)
Forgassa az izzó foglalatát
az óramutató járásával ellen-
tétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sor-
rendben.
1
2
3
Page 653 of 796
6536-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nOldalsó irányjelző lámpákNyomja be a laposfejű csa-
varhúzót és vegye le a hátsó
visszapillantó tü kör borításá-
nak karmát.
A gépjármű sérülésének meg-
előzése érdekében csavarjon
ragasztószalagot a laposfejű
csavarhúzóra.
Körös-körül pattintsa ki az
összes fedőkarmot.
Pattintsa ki a fedél alsó ré-
szének karmát, majd vegye
le a fedelet.
1
Rögzítő-
karom
O
P
Page 654 of 796
6546-3. Karbantartás saját kivitelezésben
Nyomjon be egy laposfejű
csavarhúzót és vegye ki a
lencsét.
Távolítsa el az aljzatot az ol-
dalsó irányjelző házából.
Vegye ki az izzót.
Cserélje ki az izzót, és he-
lyezze vissza az aljzatot az
oldalsó irányjelző házába.
Igazítsa be az aljzat hornyait az
oldalsó irányjelző lámpa házá-
hoz.
4
5
6
7
Page 655 of 796
6556-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Rakja be a lencsét.Nyomja be a lencse kar-
mait.
Rögzítse a lencsét.
Igazítsa el a lencse hátulján a
kábelköteget.
Nyomja be a fedél karmait.
A fedél alsó részén rögzítse
a karmot.
8
9
10
Page 656 of 796
6566-3. Karbantartás saját kivitelezésben
Körös-körül rögzítse a fedő-
karmokat.
Végül ellenőrizze, hogy a külső
karom biztonságosan rögzítve
van-e.
n
A következő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cseréltesse ki
bármely hivatalos Toyota már kakereskedésben, szervizben vagy
más, megbízható szakembernél.
l Fényszórók
l Első helyzetjelző lám pák/nappali menetfény
l Első irányjelző lámpák (LED-es fényszórókkal felszerelt gépjár-
művek)
l Első ködlámpák (LED-es fényszór ókkal felszerelt gépjárművek)
l Stoplámpák/tolatólámpák (LED-es fényszórókkal felszerelt gép-
járművek)
l Hátsó irányjelző lámpák (LED-es fényszórókkal felszerelt gépjár-
művek)
l Tolatólámpák (LED-es fényszóró kkal felszerelt gépjárművek)
l Hátsó ködlámpa (LED-e s fényszórókkal felszerelt gépjárművek)
l Kiegészítő féklámpa
l Külső tükör világítás (felszereltségtől függően)
11
Page 657 of 796

6576-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

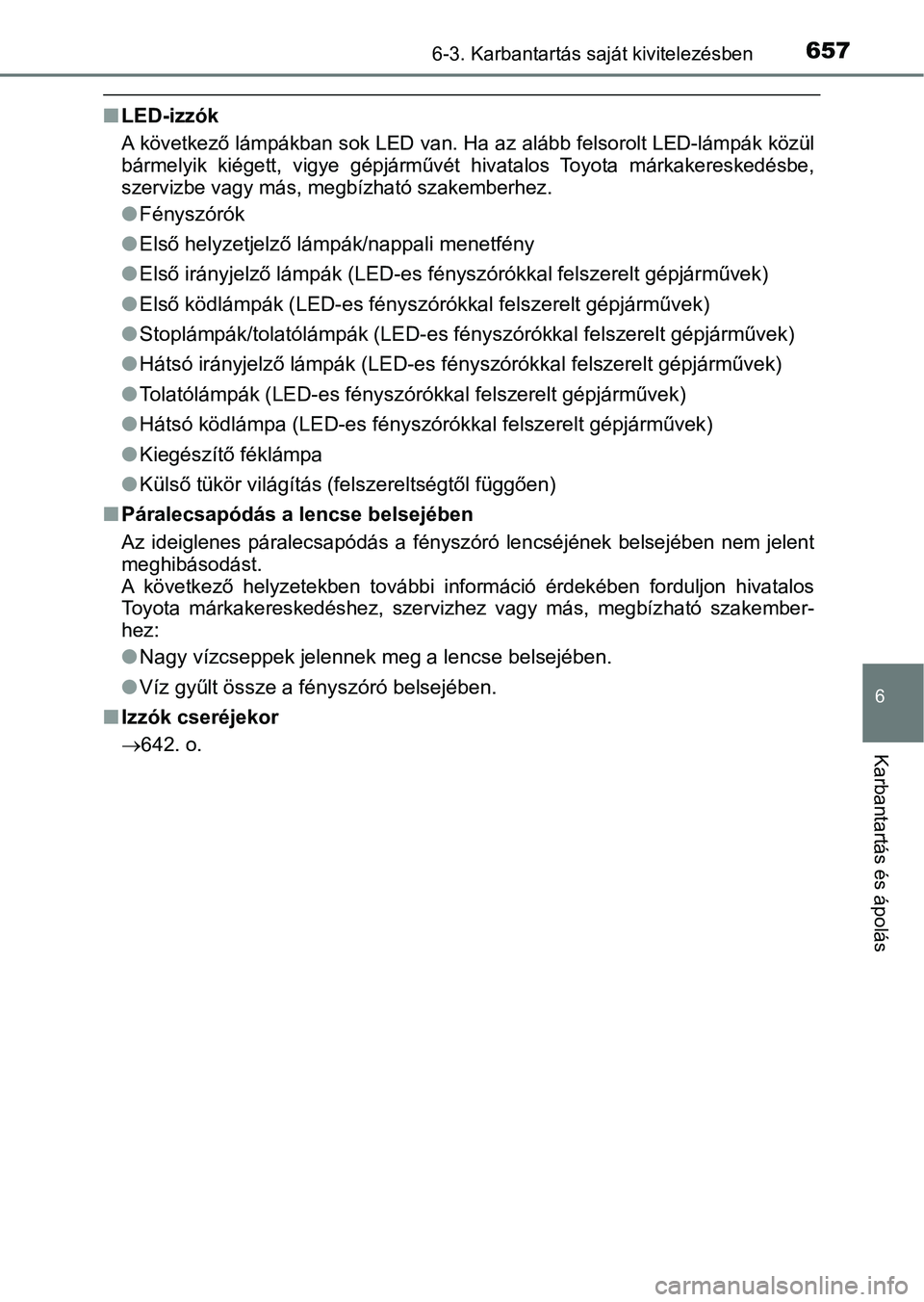

nLED-izzók
A következő lámpákban sok LED van. Ha az alább felsorolt LED-lámpák közül
bármelyik kiégett, vigy e gépjárművét hivatalos Toyota márkakere skedésbe,
szervizbe vagy más, megbízható szakemberhez.
l Fényszórók
l Első helyzetjelző lámpák/nappali menetfény
l Első irányjelző lámpák (LED-es f ényszórókkal felszerelt gépjárművek)
l Első ködlámpák (LED-es fényszórókkal felszerelt gépjárművek)
l Stoplámpák/tolatólámpák (LED-es fényszórókkal felszerelt gépjárművek)
l Hátsó irányjelző lámpák (LED-es fényszórókkal felszerelt gépjár művek)
l Tolatólámpák (LED-es fényszórókkal felszerelt gépjárművek)
l Hátsó ködlámpa (LED-es fényszórókkal felszerelt gépjárművek)
l Kiegészítő féklámpa
l Külső tükör világítás (felszereltségtől függően)
n Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a f ényszóró lencséjének belsejében nem jelent
meghibásodást.
A következő helyzetekben további információ érdekében forduljon hivatalos
Toyota márkakereskedéshez, szervizhez vagy más, megbízható szak ember-
hez:
l Nagy vízcseppek jelennek meg a lencse belsejében.
l Víz gyűlt össze a fényszóró belsejében.
n Izzók cseréjekor
642. o.
Page 658 of 796

6586-3. Karbantartás saját kivitelezésben

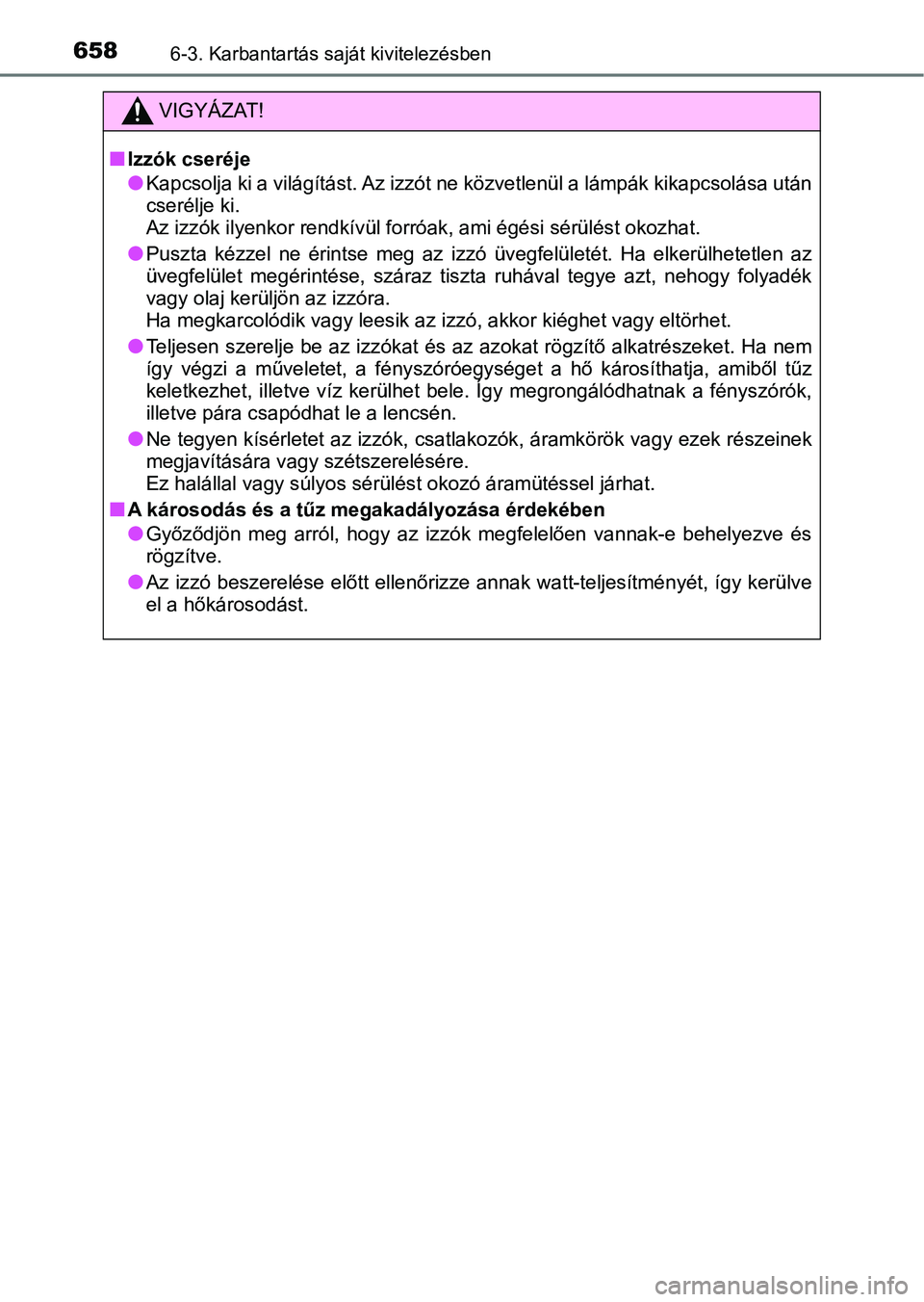

VIGYÁZAT!
nIzzók cseréje
lKapcsolja ki a világítást. Az izzót ne közvetlenül a lámpák kikapcsolása után
cserélje ki.
Az izzók ilyenkor rendk ívül forróak, ami égési sérülést okozhat .
lPuszta kézzel ne érintse meg az izzó üvegfelületét. Ha elkerülhetetlen az
üvegfelület megérintése, száraz tiszta ruhával tegye azt, nehog y folyadék
vagy olaj kerüljön az izzóra.
Ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy eltörhet.
lTeljesen szerelje be az izzókat és az azokat rögzítő alkatrésze ket. Ha nem
így végzi a műveletet, a fényszóróegységet a hő károsíthatja, a miből tűz
keletkezhet, illetve víz kerül het bele. Így megrongálódhatnak a fényszórók,
illetve pára csapódhat le a lencsén.
lNe tegyen kísérletet az izzók, csatlakozók, áramkörök vagy ezek részeinek
megjavítására vagy szétszerelésére.
Ez halállal vagy súlyos sérülé st okozó áramütéssel járhat.
nA károsodás és a tűz megakadályozása érdekében
lGyőződjön meg arról, hogy az izzók megfelelően vannak-e behelye zve és
rögzítve.
lAz izzó beszerelése előtt ell enőrizze annak watt-teljesítményét , így kerülve
el a hőkárosodást.
Page 659 of 796

659
7Ha baj történik
7-1. Fontos tudnivalókVészvillogók....................... 660
Ha gépjárművét vészhelyzetben
meg kell állítania .............. 661
Ha a gépjárművet víz árasztja el ........................ 662 7-2. Teendők
szükséghelyzetben
Ha gépjárművét vontatni kell ................................... 663
Ha úgy gondolja, hogy valami
nincs rendben .................. 669
Ha világítani kezd valamelyik figyelmeztető lámpa,
vagy figyelmeztető
hangjelzést hall ................ 670
Ha a kijelzőn figyelmeztető üzenet jelenik meg........... 681
Ha defektet kap (szükséghelyzeti defektjavító
készlettel
felszerelt gépjárművek) ... 688
Ha defektet kap (pótkerékkel felszerelt
gépjárművek) .................. 709
Ha a hibrid rendszer nem indul ......................... 724
Ha az elektronikus kulcs nem működik
megfelelően ..................... 726
Ha a 12 V-os akkumulátor lemerült ............................ 729
Ha túlmelegszik a gépjármű.......................... 737
Ha elakad a gépjármű.......................... 742
Page 660 of 796
6607-1. Fontos tudnivalók
Vészvillogók
Nyomja meg a kapcsolót.
Az összes irányjelző lámpa villogni
fog. Kikapcsolásukhoz nyomja
meg még egyszer a kapcsolót.
nVészvillogók
Ha a vészvillogókat hosszú ideig használja leállított hibrid re ndszer mellett (mi-
közben a „READY” (üzemkész) visszajelző nem világít), a 12 V-os akkumulátor
lemerülhet.
A vészvillogók rendelt etése az, hogy figyelmeztessék a többi ve -
zetőt, ha a gépjárművet üzemzavar stb. miatt le kellett állítania.
