TOYOTA C-HR 2020 Kezelési útmutató (in Hungarian)

6216-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

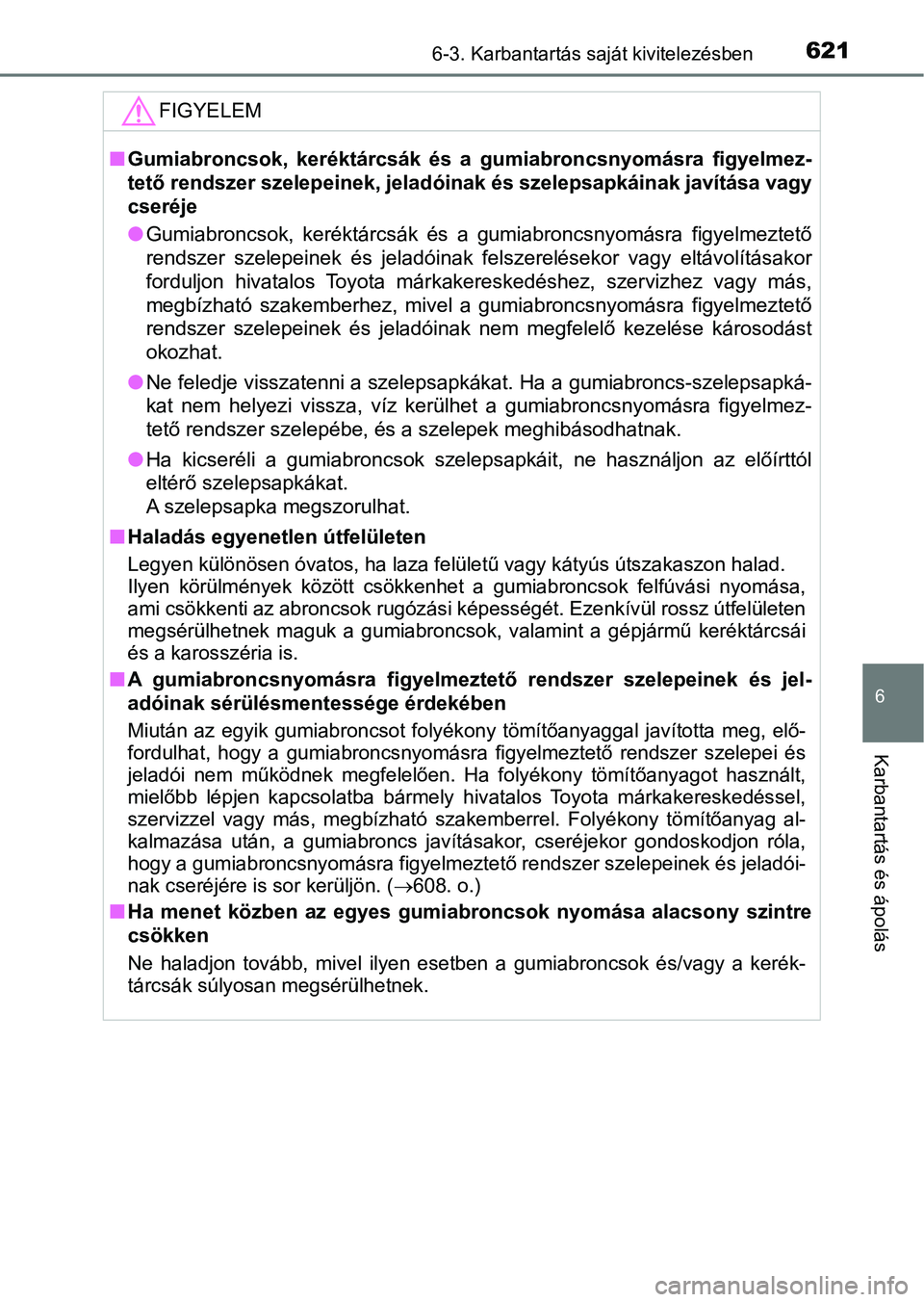

FIGYELEM
nGumiabroncsok, keréktárcsák és a gu miabroncsnyomásra figyelmez-
tető rendszer szelepeinek, jel adóinak és szelepsapkáinak javítá sa vagy
cseréje
l Gumiabroncsok, keréktárcsák és a gumiabroncsnyomásra figyelmeztető
rendszer szelepeinek és jeladóinak felszerelésekor vagy eltávol ításakor
forduljon hivatalos Toyota márkakereskedéshez, szervizhez vagy más,
megbízható szakemberhez, mivel a gumiabroncsnyomásra figyelmezt ető
rendszer szelepeinek és jeladóinak nem megfelelő kezelése károsodást
okozhat.
l Ne feledje visszatenni a szelepsapkákat. Ha a gumiabroncs-szele psapká-
kat nem helyezi vissza, víz kerülhet a gumiabroncsnyomásra figy elmez-
tető rendszer szelepébe, és a szelepek meghibásodhatnak.
l Ha kicseréli a gumiabroncsok szelepsapkáit, ne használjon az el őírttól
eltérő szelepsapkákat.
A szelepsapka megszorulhat.
n Haladás egyenetlen útfelületen
Legyen különösen óvatos, ha laza felületű vagy kátyús útszakasz on halad.
Ilyen körülmények között csökk enhet a gumiabroncsok felfúvási n yomása,
ami csökkenti az abroncsok rugózási képességét. Ezenkívül rossz útfelületen
megsérülhetnek maguk a gumiabroncsok, valamint a gépjármű kerék tárcsái
és a karosszéria is.
n A gumiabroncsnyomásra figyelmeztető rendszer szelepeinek és jel -
adóinak sérülésmentessége érdekében
Miután az egyik gumiabroncsot folyékony tömítőanyaggal javított a meg, elő-
fordulhat, hogy a gumiabroncsnyomásra figyelmeztető rendszer sz elepei és
jeladói nem működnek megfelelően. Ha folyékony tömítőanyagot használt,
mielőbb lépjen kapcsolatba bármely hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megbízható szakemberrel. Folyékony tömítőanyag al-
kalmazása után, a gumiabroncs javításakor, cseréjekor gondoskod jon róla,
hogy a gumiabroncsnyomásra figyelmeztető rendszer szelepeinek é s jeladói-
nak cseréjére is sor kerüljön. ( 608. o.)
nHa menet közben az egyes gumiabroncsok nyomása alacsony szintre
csökken
Ne haladjon tovább, mivel ily en esetben a gumiabroncsok és/vagy a kerék-
tárcsák súlyosan megsérülhetnek.

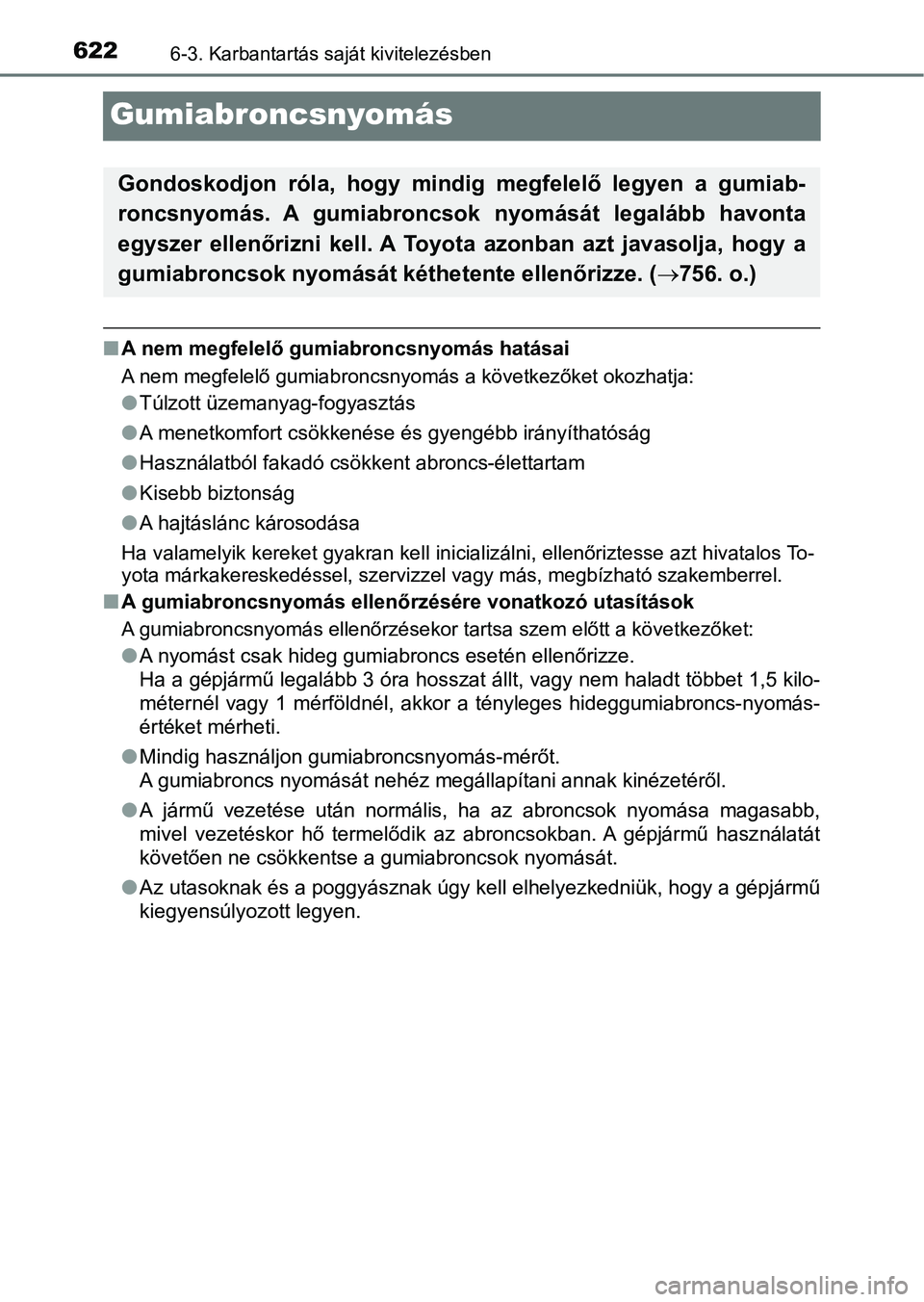

6226-3. Karbantartás saját kivitelezésben
Gumiabroncsnyomás
nA nem megfelelő gumiabroncsnyomás hatásai
A nem megfelelő gumiabroncsnyomás a következőket okozhatja:
lTúlzott üzemanyag-fogyasztás
l A menetkomfort csökkenése és gyengébb irányíthatóság
l Használatból fakadó csökkent abroncs-élettartam
l Kisebb biztonság
l A hajtáslánc károsodása
Ha valamelyik kereket gyakran ke ll inicializálni, ellenőriztesse azt hivatalos To-
yota márkakereskedéssel, szerv izzel vagy más, megbízható szakem berrel.
nA gumiabroncsnyomás ellenőr zésére vonatkozó utasítások
A gumiabroncsnyomás ellenőrzésekor tartsa szem előtt a következ őket:
lA nyomást csak hideg gumiabroncs esetén ellenőrizze.
Ha a gépjármű legalább 3 óra hosszat állt, vagy nem haladt több et 1,5 kilo-
méternél vagy 1 mérföldnél, akkor a tényleges hideggumiabroncs- nyomás-
értéket mérheti.
l Mindig használjon gumiabroncsnyomás-mérőt.
A gumiabroncs nyomását nehéz megállapítani annak kinézetéről.
l A jármű vezetése után normális, ha az abroncsok nyomása magasab b,
mivel vezetéskor hő termelődik az abroncsokban. A gépjármű hasz nálatát
követően ne csökkentse a gumiabroncsok nyomását.
l Az utasoknak és a poggyásznak úgy kell elhelyezkedniük, hogy a gépjármű
kiegyensúlyozott legyen.
Gondoskodjon róla, hogy mindig megfelelő legyen a gumiab-
roncsnyomás. A gumiabroncsok nyomását legalább havonta
egyszer ellenőrizni kell. A Toyo ta azonban azt javasolja, hogy a
gumiabroncsok nyomását kéthetente ellenőrizze. ( 756. o.)

6236-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

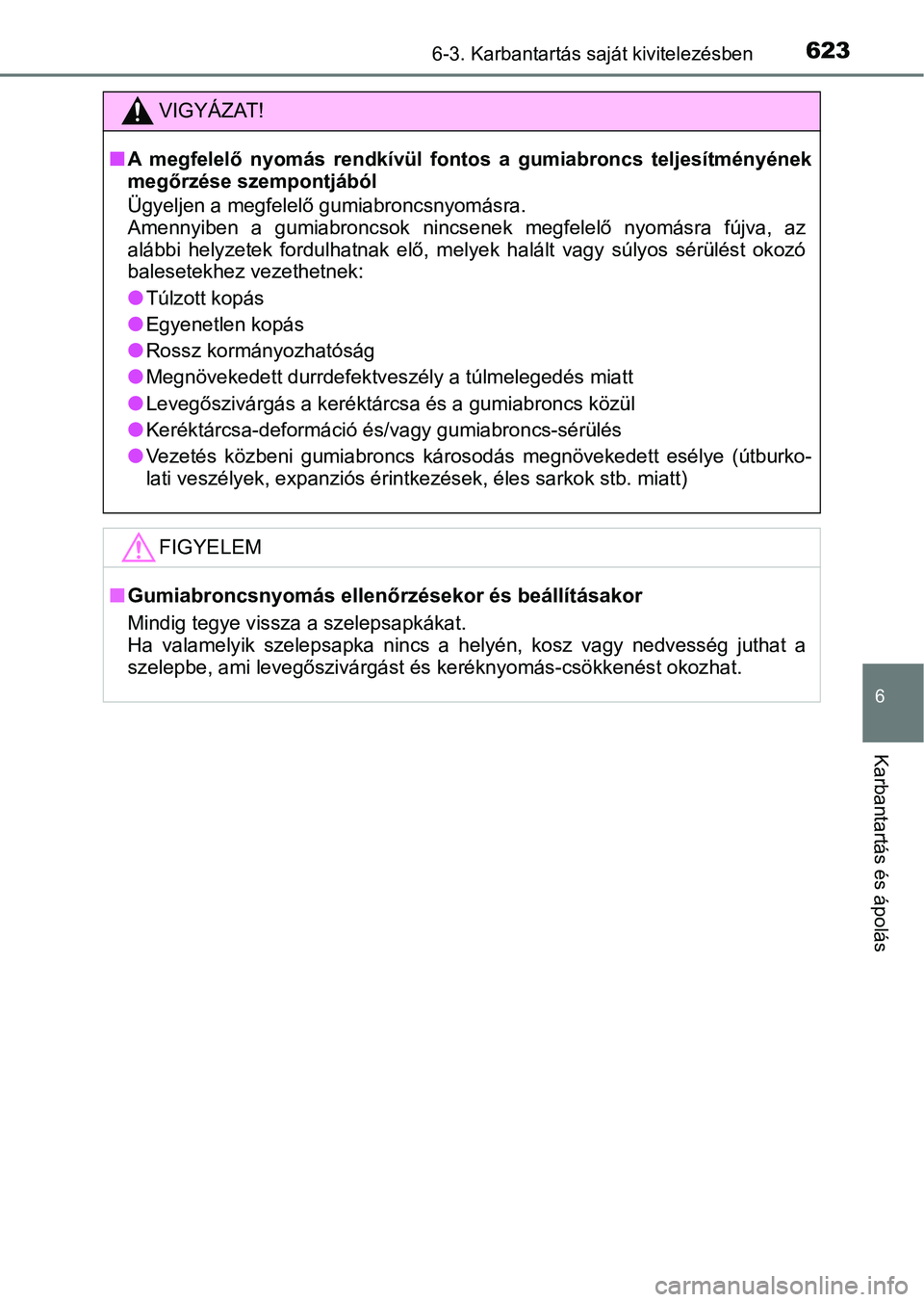

VIGYÁZAT!
nA megfelelő nyomás rendkívül fontos a gumiabroncs teljesítményének
megőrzése szempontjából
Ügyeljen a megfelelő gumiabroncsnyomásra.
Amennyiben a gumiabroncsok nincs enek megfelelő nyomásra fújva, az
alábbi helyzetek fordulhatnak elő , melyek halált vagy súlyos sérülést okozó
balesetekhez vezethetnek:
lTúlzott kopás
lEgyenetlen kopás
lRossz kormányozhatóság
lMegnövekedett durrdefektveszély a túlmelegedés miatt
lLevegőszivárgás a keréktárc sa és a gumiabroncs közül
lKeréktárcsa-deformáció és/vagy gumiabroncs-sérülés
lVezetés közbeni gumiabroncs károsodás megnövekedett esélye (útb urko-
lati veszélyek, expanziós érintk ezések, éles sarkok stb. miatt)
FIGYELEM
nGumiabroncsnyomás ellenő rzésekor és beállításakor
Mindig tegye vissza a szelepsapkákat.
Ha valamelyik szelepsapka nincs a helyén, kosz vagy nedvesség juthat a
szelepbe, ami levegőszivárgást és keréknyomás-csökkenést okozhat.

6246-3. Karbantartás saját kivitelezésben

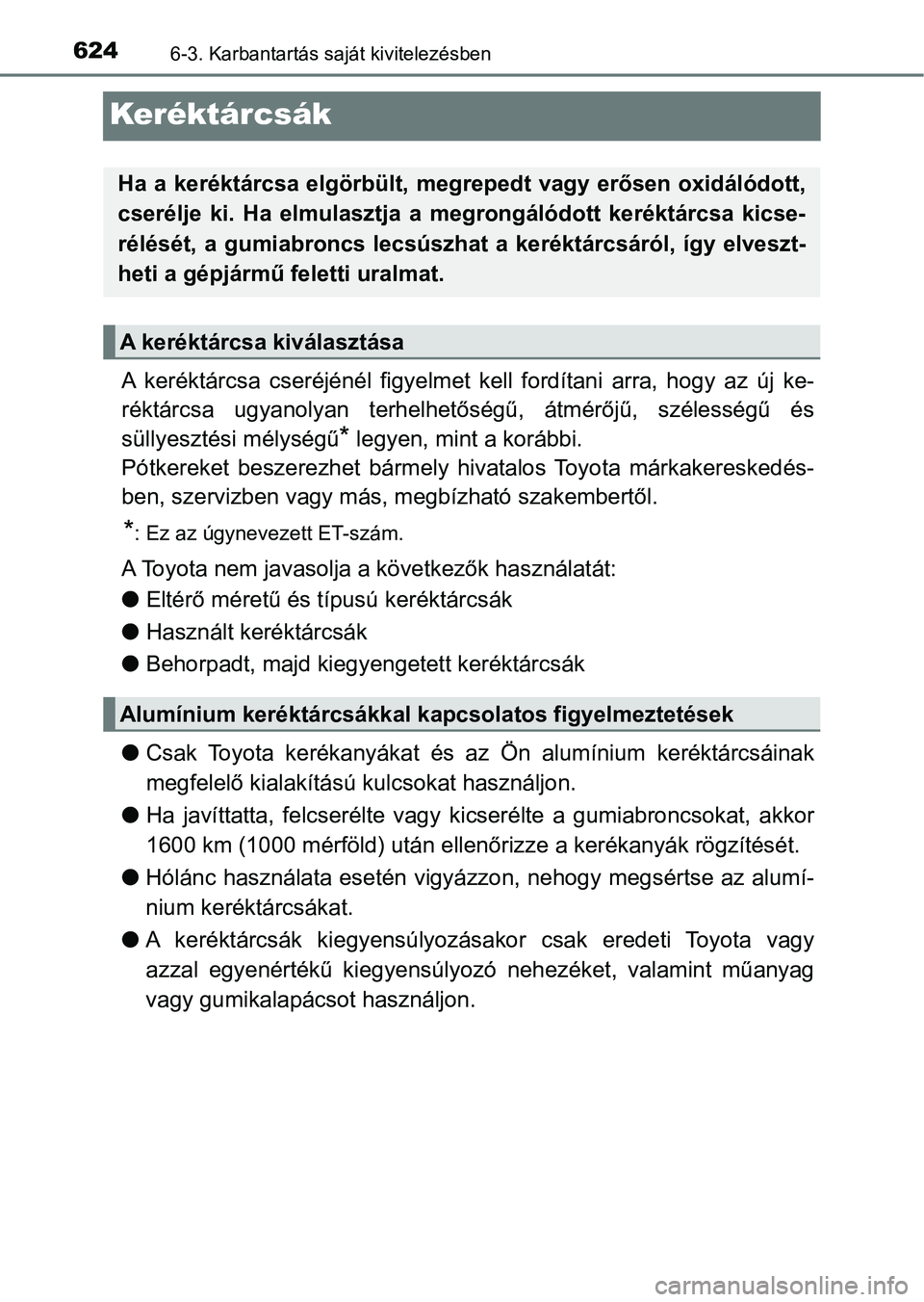

Keréktárcsák
A keréktárcsa cseréjénél figyelmet kell fordítani arra, hogy az új ke-
réktárcsa ugyanolyan terhelhet őségű, átmérőjű, szélességű és
süllyesztési mélységű
* legyen, mint a korábbi.
Pótkereket beszerezhet bármely h ivatalos Toyota márkakereskedés-
ben, szervizben v agy más, megbízhat ó szakembertől.
*: Ez az úgynevezett ET-szám.
A Toyota nem javasolja a következők használatát:
lEltérő méretű és típusú keréktárcsák
l Használt keréktárcsák
l Behorpadt, majd kiegy engetett keréktárcsák
l Csak Toyota kerékanyákat és az Ön alumínium keréktárcsáinak
megfelelő kialakítású kulcsokat használjon.
l Ha javíttatta, felcserélte vagy kicserélte a gumiabroncsokat, a kkor
1600 km (1000 mérföld) után elle nőrizze a kerékanyák rögzítését .
l Hólánc használata esetén vigyázzon, nehogy megsértse az alumí-
nium keréktárcsákat.
l A keréktárcsák kiegyensúlyozásakor csak eredeti Toyota vagy
azzal egyenértékű kiegyensúlyozó nehezéket, valamint műanyag
vagy gumikalapácsot használjon.
Ha a keréktárcsa elgörbült, megrepedt vagy erősen oxidálódott,
cserélje ki. Ha elmulasztja a megrongálódott keréktárcsa kicse-
rélését, a gumiabroncs lecsúszhat a keréktárcsáról, így elveszt -
heti a gépjármű feletti uralmat.
A keréktárcsa kiválasztása
Alumínium keréktárcsákkal kapcsolatos figyelmeztetések

6256-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

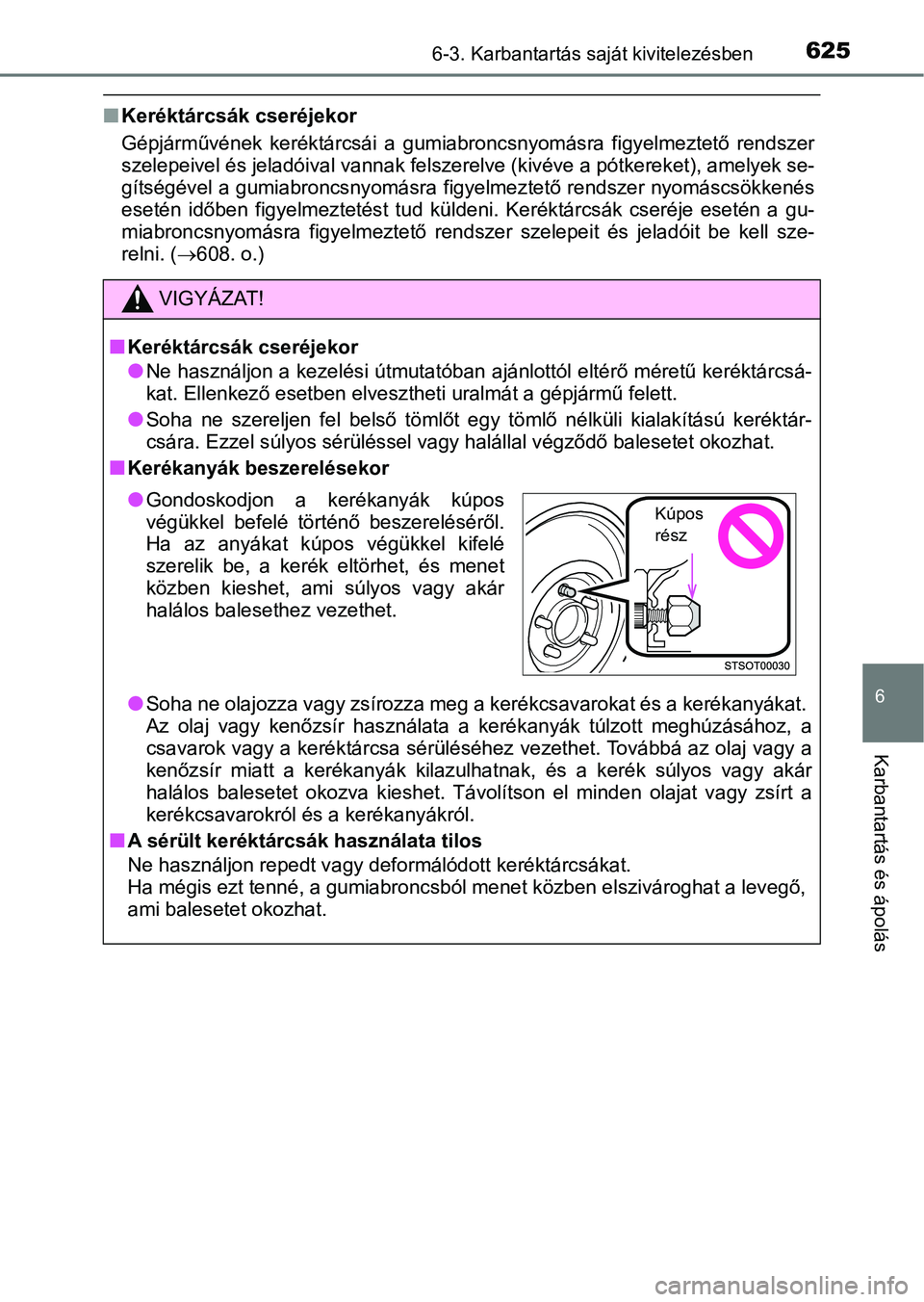

nKeréktárcsák cseréjekor
Gépjárművének keréktárcsái a gum iabroncsnyomásra figyelmeztető rendszer
szelepeivel és jeladóival vannak fe lszerelve (kivéve a pótkereket), amelyek se-
gítségével a gumiabroncsnyomásra figyelmeztető rendszer nyomáscsökkenés
esetén időben figyelmeztetést tud küldeni. Keréktárcsák cseréje esetén a gu-
miabroncsnyomásra figyelmeztető rendszer szelepeit és jeladóit be kell sze-
relni. ( 608. o.)
VIGYÁZAT!
nKeréktárcsák cseréjekor
lNe használjon a kezelési útmutat óban ajánlottól eltérő méretű keréktárcsá-
kat. Ellenkező esetben elvesztheti uralmát a gépjármű felett.
lSoha ne szereljen fel belső tömlőt egy tömlő nélküli kialakítás ú keréktár-
csára. Ezzel súlyos sérüléssel v agy halállal végződő balesetet okozhat.
nKerékanyák beszerelésekor
lSoha ne olajozza vagy zsírozza meg a kerékcsavarokat és a kerék anyákat.
Az olaj vagy kenőzsír használata a kerékanyák túlzott meghúzásá hoz, a
csavarok vagy a keréktárcsa sérü léséhez vezethet. Továbbá az olaj vagy a
kenőzsír miatt a kerékanyák kilazulhatnak, és a kerék súlyos va gy akár
halálos balesetet oko zva kieshet. Távolítson el minden olajat v agy zsírt a
kerékcsavarokról és a kerékanyákról.
nA sérült keréktárcsák használata tilos
Ne használjon repedt vagy def ormálódott keréktárcsákat.
Ha mégis ezt tenné, a gumiabroncsból menet közben elszivároghat a levegő,
ami balesetet okozhat.
lGondoskodjon a kerékanyák kúpos
végükkel befelé történő beszereléséről.
Ha az anyákat kúpos végükkel kifelé
szerelik be, a kerék eltörhet, és menet
közben kieshet, ami súlyos vagy akár
halálos balesethez vezethet.Kúpos
rész

6266-3. Karbantartás saját kivitelezésben
FIGYELEM
nA gumiabroncsnyomásra figyelmeztető rendszer szelepeinek és jel -
adóinak cseréje
l Mivel a gumiabroncs javítása vagy cseréje hatással lehet a gumiabroncs-
nyomásra figyelmeztető rendszer szelepeire és jeladóira, a gumi abron-
csok szervizelését bízza hivatalos Toyota márkakereskedésre, sz ervizre
vagy más, megbízható szakemberre vagy egyéb, megfelelően felszerelt
szervizre. Továbbá a gumiabroncsnyomásra figyelmeztető rendszer hez
szelepeket és jeladókat hivatalos Toyota márkakereskedésben, szerviz-
ben vagy más, megbízható szakembernél vásároljon.
l Ellenőrizze, hogy valódi Toyota keréktárcsák vannak-e felszerel ve gépjár-
művére.
Előfordulhat, hogy a gumiabroncsnyomásra figyelmeztető rendszer szele-
pei és jeladói nem eredeti keréktárcsákon nem működnek megfelel ően.

6276-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

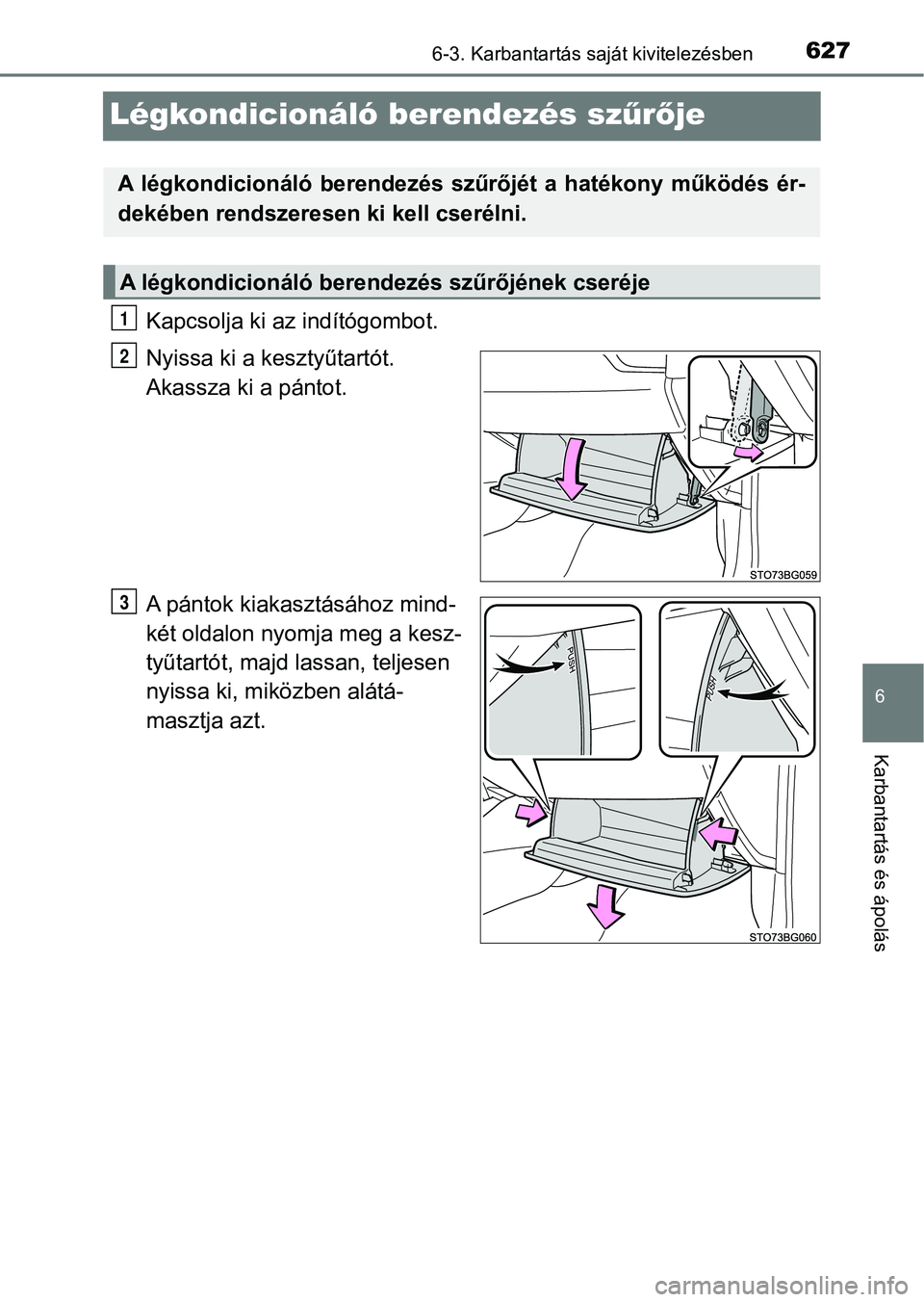

Légkondicionáló berendezés szűrő je
Kapcsolja ki a z indítógombot.
Nyissa ki a kesztyűtartót.
Akassza ki a pántot.
A pántok kiakas ztásához mind-
két oldalon nyomja meg a kesz-
tyűtartót, majd lassan, teljesen
nyissa ki, miközben alátá-
masztja azt.
A légkondicionáló berendezés sz űrőjét a hatékony működés ér-
dekében rendszeresen ki kell cserélni.
A légkondicionáló berende zés szűrőjének cseréje
1
2
3

6286-3. Karbantartás saját kivitelezésben

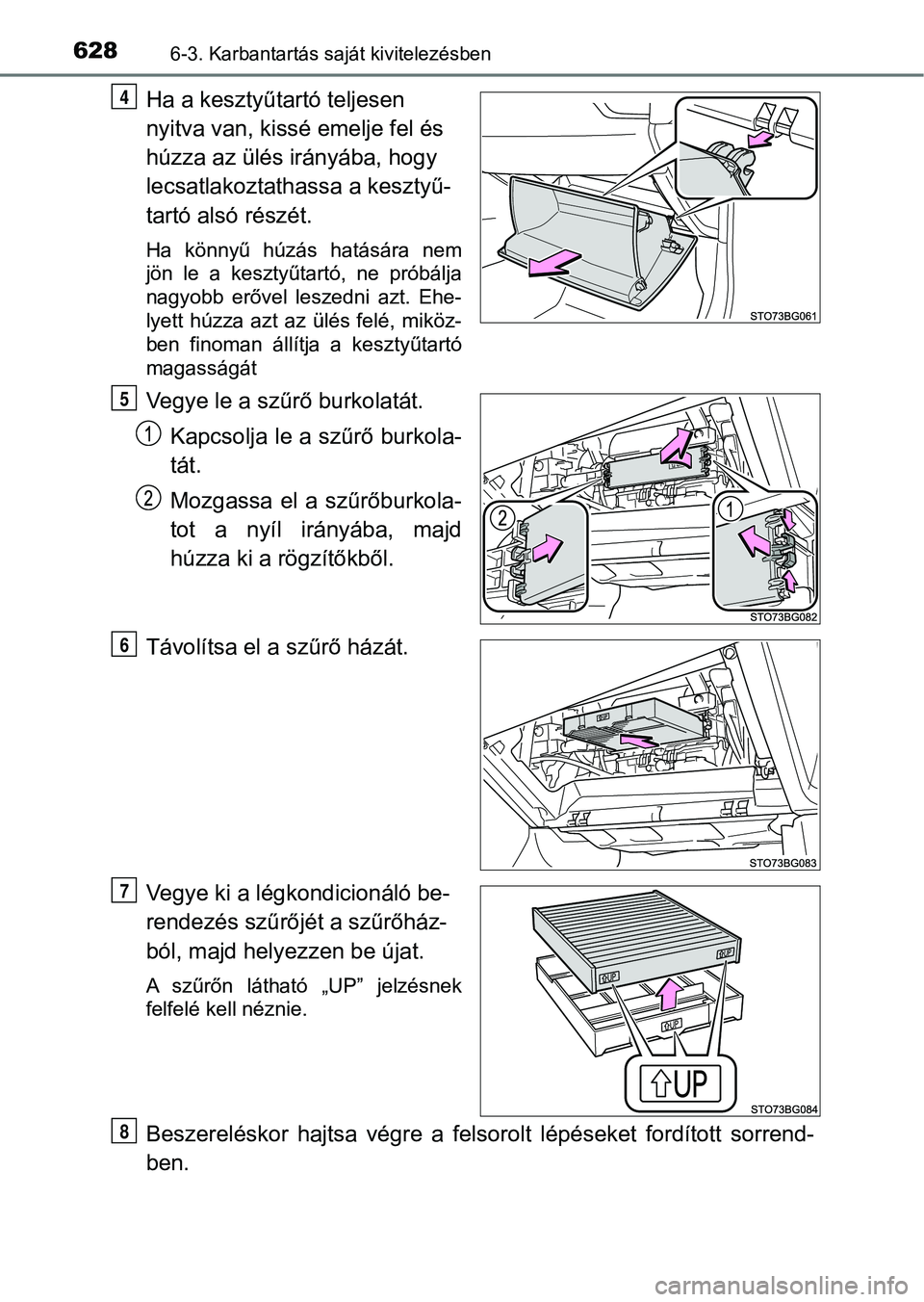

Ha a kesztyűtartó teljesen
nyitva van, kissé emelje fel és
húzza az ülés irányába, hogy
lecsatlakoztathassa a kesztyű-
tartó alsó részét.
Ha könnyű húzás hatására nem
jön le a kesztyűtartó, ne próbálja
nagyobb erővel leszedni azt. Ehe-
lyett húzza azt az ülés felé, miköz-
ben finoman állítja a kesztyűtartó
magasságát
Vegye le a szűrő burkolatát.Kapcsolja le a szűrő burkola-
tát.
Mozgassa el a szűrőburkola-
tot a nyíl irányába, majd
húzza ki a rögzítőkből.
Távolítsa el a szűrő házát.
Vegye ki a légkondicionáló be-
rendezés szűrőjét a szűrőház-
ból, majd helyezzen be újat.
A szűrőn látható „UP” jelzésnek
felfelé kell néznie.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sorr end-
ben.
4
5
6
7
8

6296-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

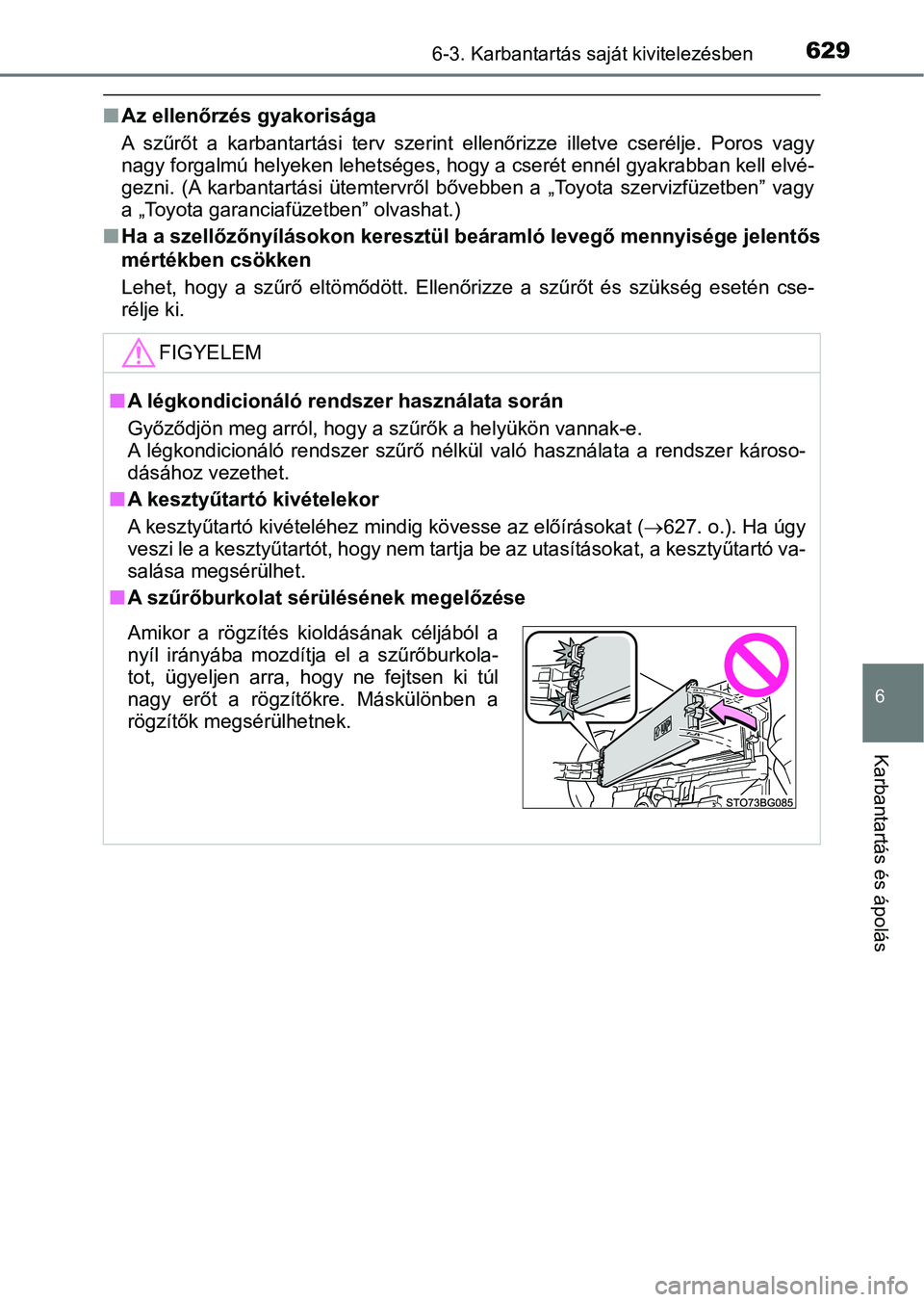

nAz ellenőrzés gyakorisága
A szűrőt a karbantartási terv sz erint ellenőrizze illetve cserélje. Poros vagy
nagy forgalmú helyeken lehetséges, hogy a cserét ennél gyakrabb an kell elvé-
gezni. (A karbantartási ütemtervről bővebben a „Toyota szervizf üzetben” vagy
a „Toyota garanciafüzetben” olvashat.)
n Ha a szellőzőnyílásokon keresztül beáramló levegő mennyisége je lentős
mértékben csökken
Lehet, hogy a szűrő eltömődött. Ellenőrizze a szűrőt és szükség esetén cse-
rélje ki.
FIGYELEM
n A légkondicionáló rendszer használata során
Győződjön meg arról, hogy a s zűrők a helyükön vannak-e.
A légkondicionáló rendszer szűrő nélkül való használata a rends zer károso-
dásához vezethet.
n A kesztyűtartó kivételekor
A kesztyűtartó kivételéhez mindig kövesse az előírásokat (627. o.). Ha úgy
veszi le a kesztyűtartót, hogy nem tartja be az utasításokat, a kesztyűtartó va-
salása megsérülhet.
n A szűrőburkolat sérülésének megelőzése
Amikor a rögzítés ki oldásának céljából a
nyíl irányába mozdítja el a szűrőburkola-
tot, ügyeljen arra, hogy ne fejtsen ki túl
nagy erőt a rögzítőkre. Máskülönben a
rögzítők megsérülhetnek.

6306-3. Karbantartás saját kivitelezésben

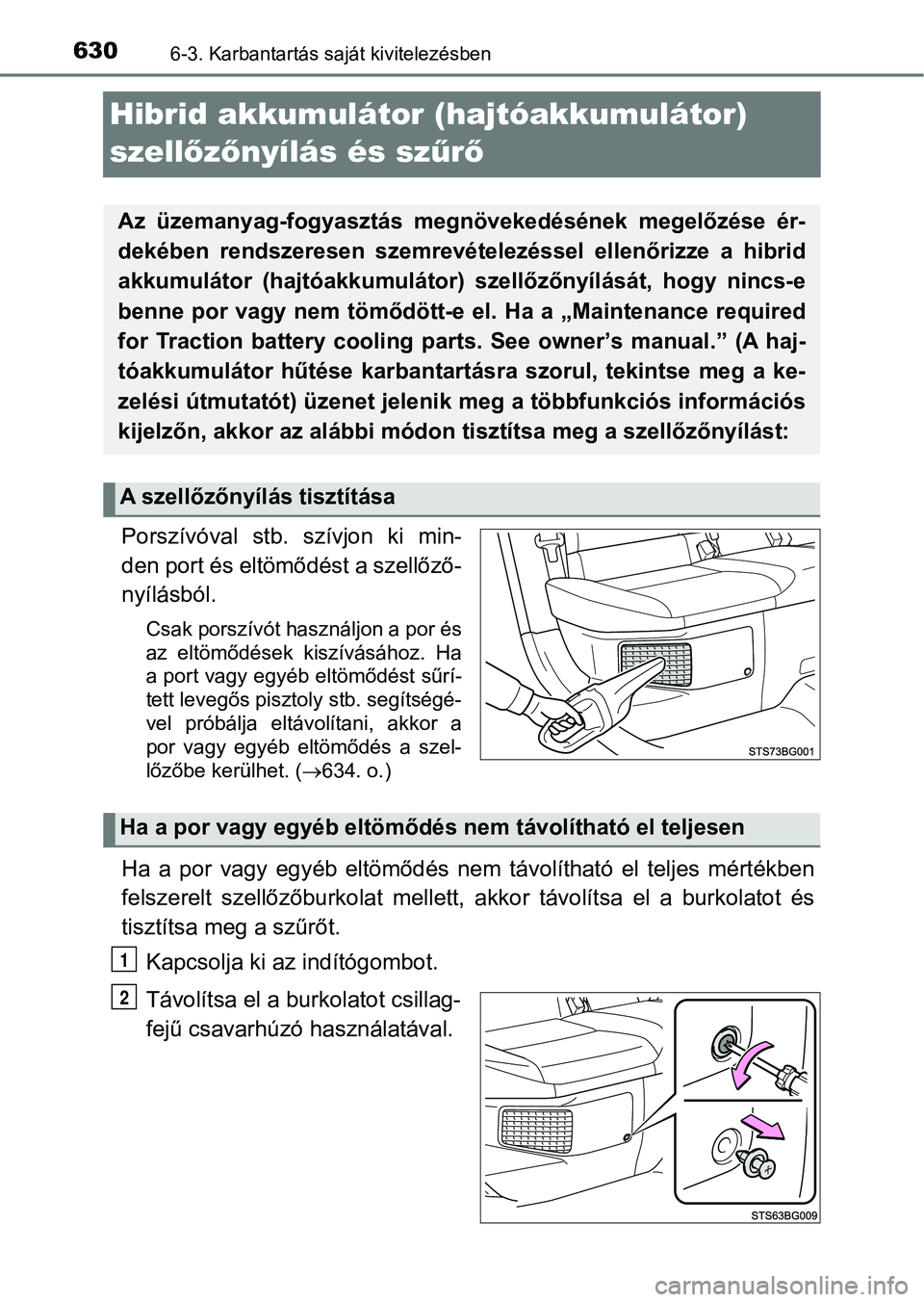

Hibrid akkumulátor (hajtóakkumulátor)
szell őző nyílás és sz űrő
Porszívóval stb. szívjon ki min-
den port és eltömődést a szellőző-
nyílásból.
Csak porszívót használjon a por és
az eltömődések kiszívásához. Ha
a port vagy egyéb eltömődést sűrí-
tett levegős pisztoly stb. segítségé-
vel próbálja eltávolítani, akkor a
por vagy egyéb eltömődés a szel-
lőzőbe kerülhet. ( 634. o.)
Ha a por vagy egyéb eltömődés nem távolítható el teljes mértékb en
felszerelt szellőzőbur kolat mellett, akkor távolítsa el a burko latot és
tisztítsa meg a szűrőt.
Kapcsolja ki a z indítógombot.
Távolítsa el a burkolatot csillag-
fejű csavarhúzó használatával.
Az üzemanyag-fogyasztás megnövekedésének megelőzése ér-
dekében rendszeresen szemrevételezéssel ellenőrizze a hibrid
akkumulátor (hajtóakkumulátor) szellőzőnyílását, hogy nincs-e
benne por vagy nem tömődött-e el. Ha a „Maintenance required
for Traction battery cooling part s. See owner’s manual.” (A haj-
tóakkumulátor hűtése karbantartásra szorul, tekintse meg a ke-
zelési útmutatót) üzenet jelen ik meg a többfunkciós információs
kijelzőn, akkor az alá bbi módon tisztítsa meg a szellőzőnyílást :
A szellőzőnyílás tisztítása
Ha a por vagy egyéb eltömődés nem távolítható el teljesen
1
2
