TOYOTA C-HR 2020 Manual del propietario (in Spanish)

1592. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10711S

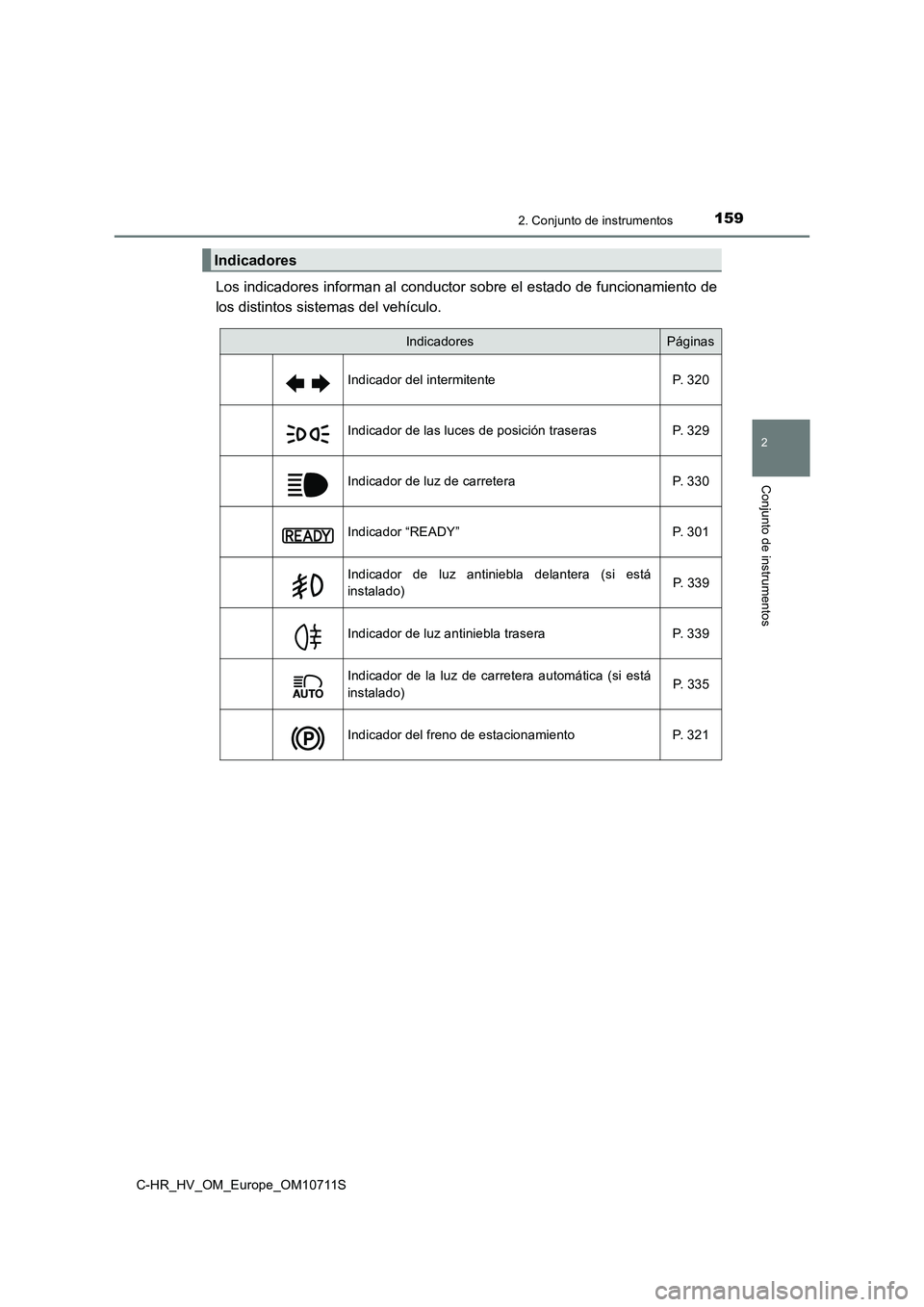

Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
IndicadoresPáginas
Indicador del intermitente P. 320
Indicador de las luces de posición traseras P. 329
Indicador de luz de carretera P. 330
Indicador “READY” P. 301
Indicador de luz antiniebla delantera (si está
instalado) P. 3 3 9
Indicador de luz antiniebla trasera P. 339
Indicador de la luz de carretera automática (si está
instalado) P. 3 3 5
Indicador del freno de estacionamiento P. 321

1602. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10711S
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende o no se apaga, puede que exista un funcionamiento incorrecto en algún
sistema. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
*2: La luz se enciende cuando el sistema está apagado.
*3: La luz parpadea para indicar que el sistema está activado.
*1, 2Indicador de desactivación del sensor de ayuda de
estacionamiento de Toyota
(si está instalado)
P. 4 5 3
*1, 2Indicador de desactivación del PKSB (si está
instalado) P. 4 7 1
Indicador S-IPA (si está instalado) P. 496
*1, 2Indicador de desactivación de BSM (si está
disponible) P. 4 3 4
*1Indicador del espejo retrovisor exterior BSM
(en los espejos retrovisores exteriores) (si está
instalado)
P. 434,
463
*2Indicador “RCTA OFF” (si está disponible) P. 463
Indicador de seguridad (en el panel central) P. 128,
145
*1, 3Luz indicadora de deslizamiento P. 536
*1, 2Indicador de desactivación del VSC P. 537
*1, 2Luz de aviso del PCS (si se dispone de esta
función) P. 3 6 5
*1Indicador “PASSENGER AIRBAG” (en el panel
central) (si está instalado) P. 5 5
IndicadoresPáginas

1612. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10711S

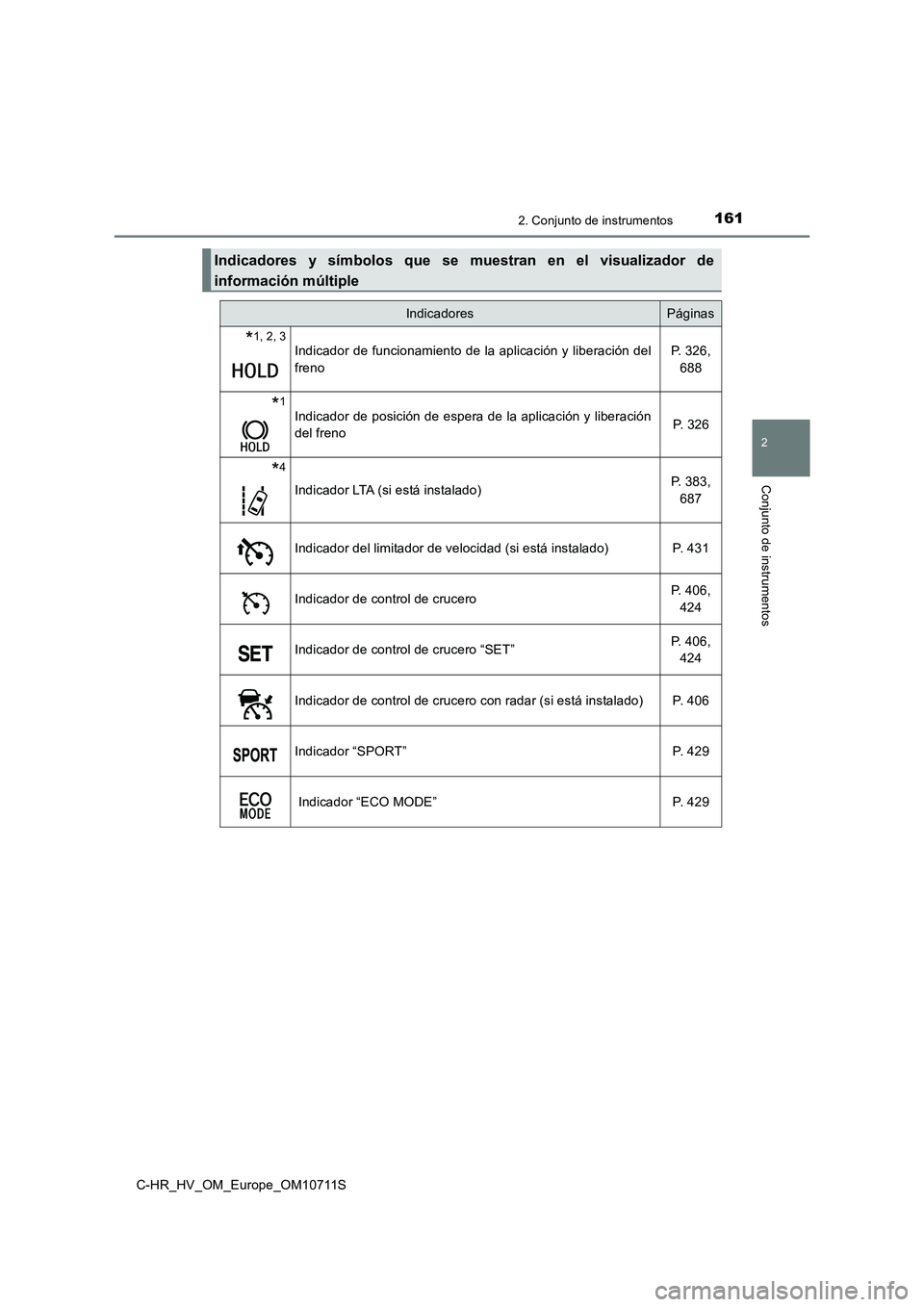

Indicadores y símbolos que se muestran en el visualizador de
información múltiple
IndicadoresPáginas
*1, 2, 3Indicador de funcionamiento de la aplicación y liberación del
frenoP. 326,
688
*1Indicador de posición de espera de la aplicación y liberación
del frenoP. 3 2 6
*4
Indicador LTA (si está instalado)P. 383,
687
Indicador del limitador de velocidad (si está instalado) P. 431
Indicador de control de cruceroP. 406,
424
Indicador de control de crucero “SET”P. 406,
424
Indicador de control de crucero con radar (si está instalado) P. 406
Indicador “SPORT” P. 429
Indicador “ECO MODE” P. 429

1622. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10711S

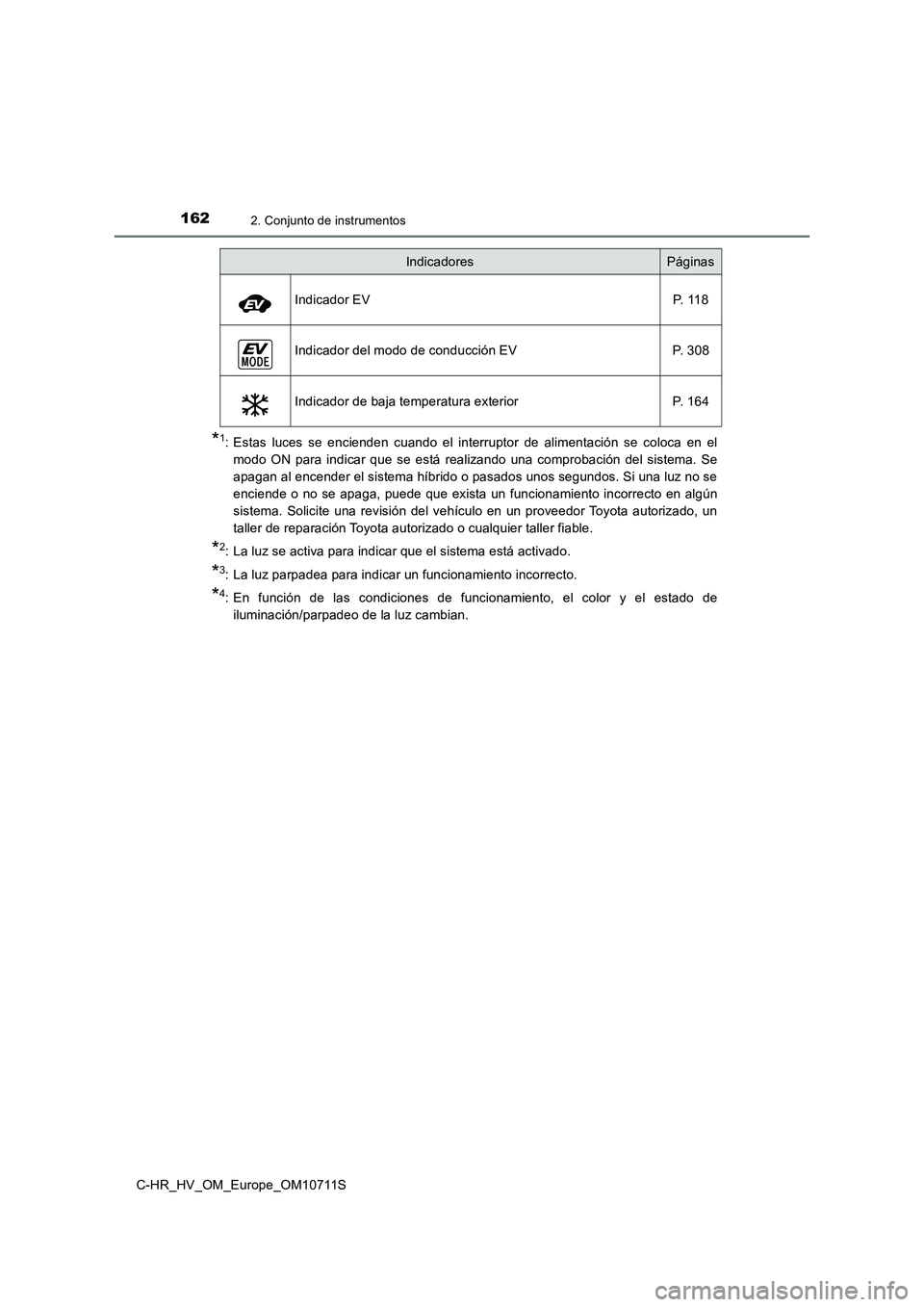

*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en el
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan al encender el sistema híbrido o pasados unos segundos. Si una luz no se
enciende o no se apaga, puede que exista un funcionamiento incorrecto en algún
sistema. Solicite una revisión del vehículo en un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
*2: La luz se activa para indicar que el sistema está activado.
*3: La luz parpadea para indicar un funcionamiento incorrecto.
*4: En función de las condiciones de funcionamiento, el color y el estado de
iluminación/parpadeo de la luz cambian.Indicador EV P. 118
Indicador del modo de conducción EV P. 308
Indicador de baja temperatura exterior P. 164
IndicadoresPáginas

1632. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10711S

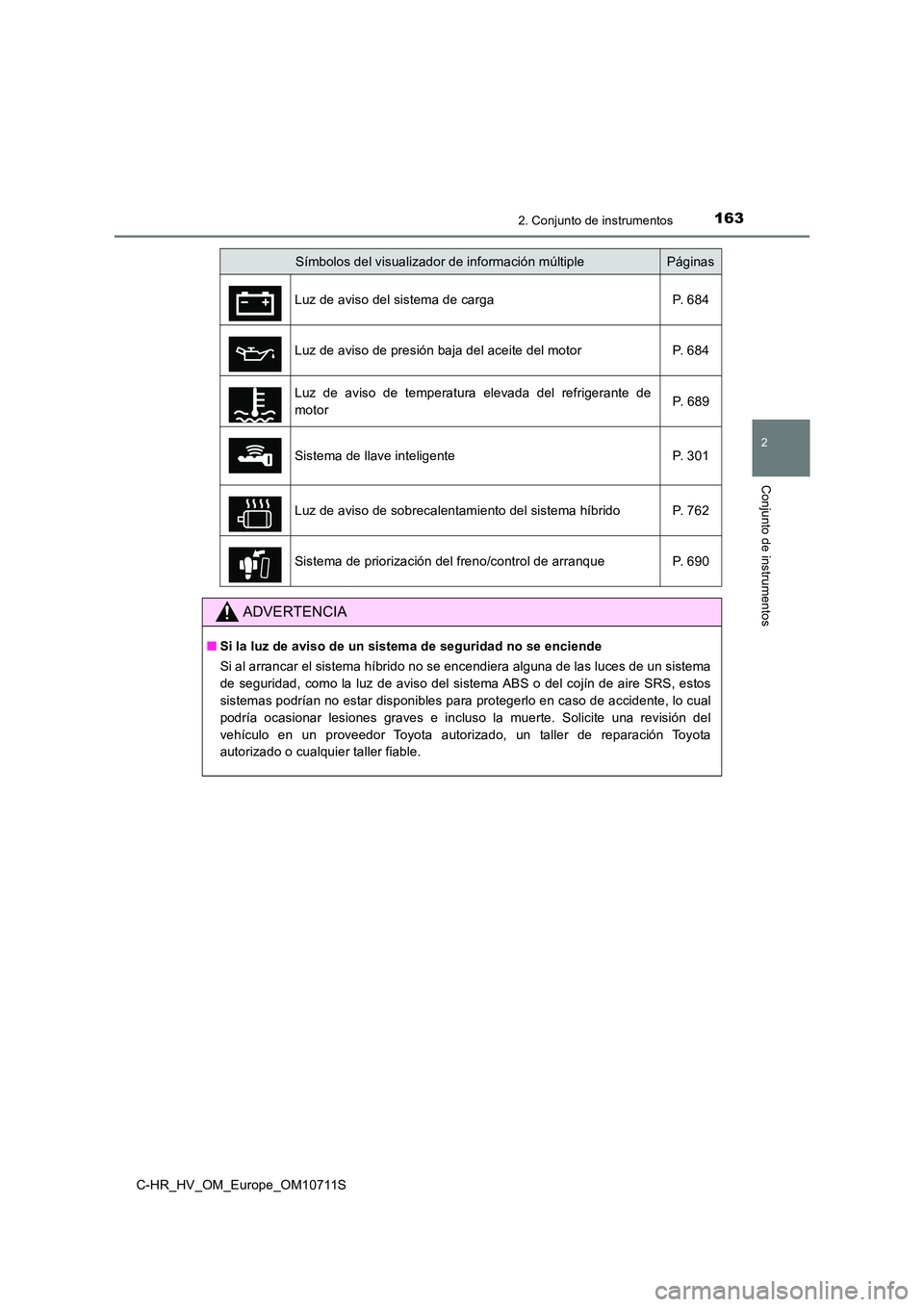

Símbolos del visualizador de información múltiplePáginas
Luz de aviso del sistema de carga P. 684
Luz de aviso de presión baja del aceite del motor P. 684
Luz de aviso de temperatura elevada del refrigerante de
motor P. 6 8 9
Sistema de llave inteligente P. 301
Luz de aviso de sobrecalentamiento del sistema híbrido P. 762
Sistema de priorización del freno/control de arranque P. 690
ADVERTENCIA
■ Si la luz de aviso de un sistema de seguridad no se enciende
Si al arrancar el sistema híbrido no se encendiera alguna de las luces de un sistema
de seguridad, como la luz de aviso del si stema ABS o del cojín de aire SRS, estos
sistemas podrían no estar disponibles para protegerlo en caso de accidente, lo cual
podría ocasionar lesiones graves e incluso la muerte. Solicite una revisión del
vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.

1642. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10711S

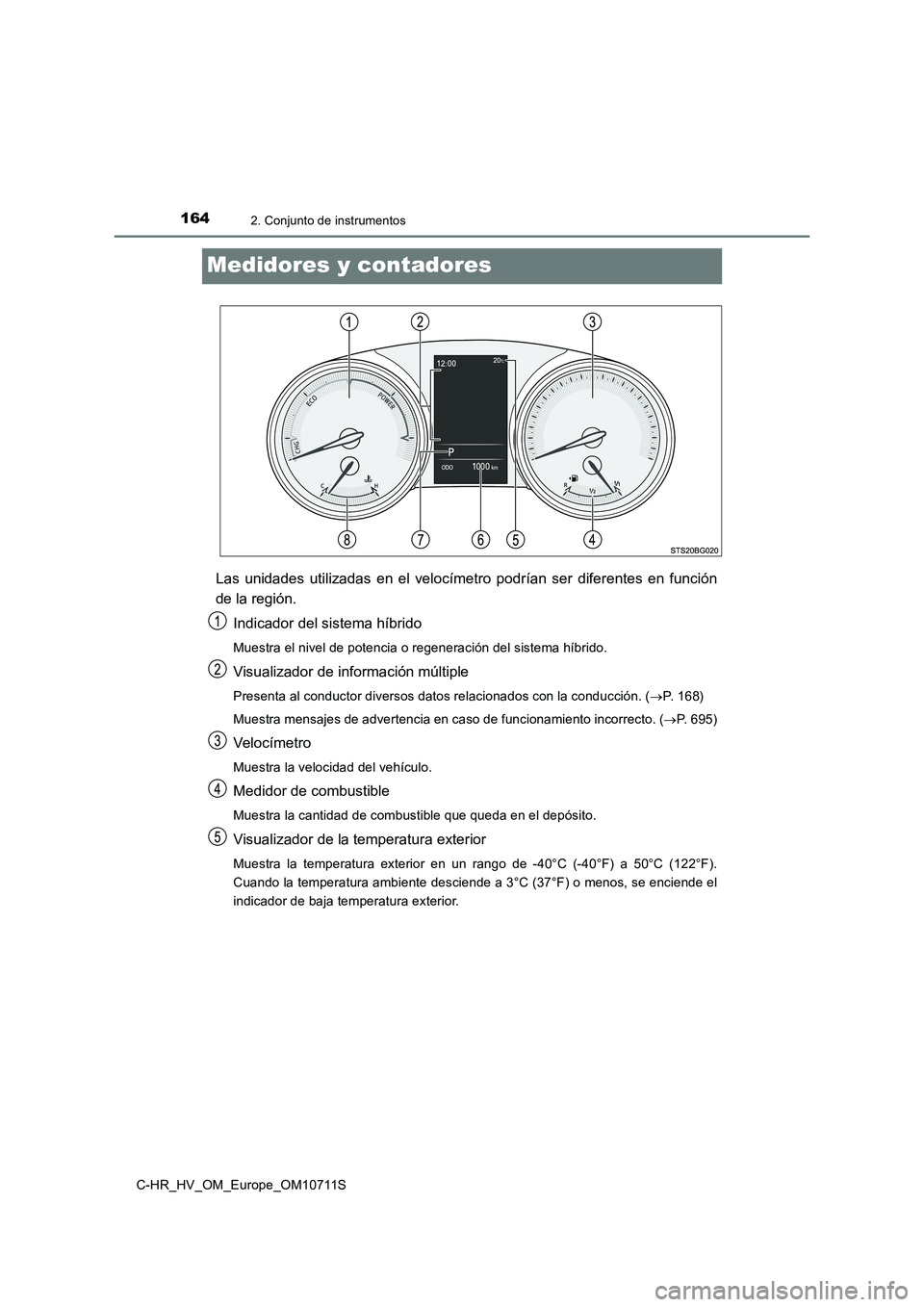

Medidores y contadores
Las unidades utilizadas en el velocímetro podrían ser diferentes en función
de la región.
Indicador del sistema híbrido
Muestra el nivel de potencia o regeneración del sistema híbrido.
Visualizador de información múltiple
Presenta al conductor diversos datos relacionados con la conducción. ( P. 1 6 8 )
Muestra mensajes de advertencia en caso de funcionamiento incorrecto. ( P. 695)
Veloc ímetro
Muestra la velocidad del vehículo.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
Visualizador de la temperatura exterior
Muestra la temperatura exterior en un rango de -40°C (-40°F) a 50°C (122°F).
Cuando la temperatura ambiente desciende a 3°C (37°F) o menos, se enciende el
indicador de baja temperatura exterior.

1652. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10711S

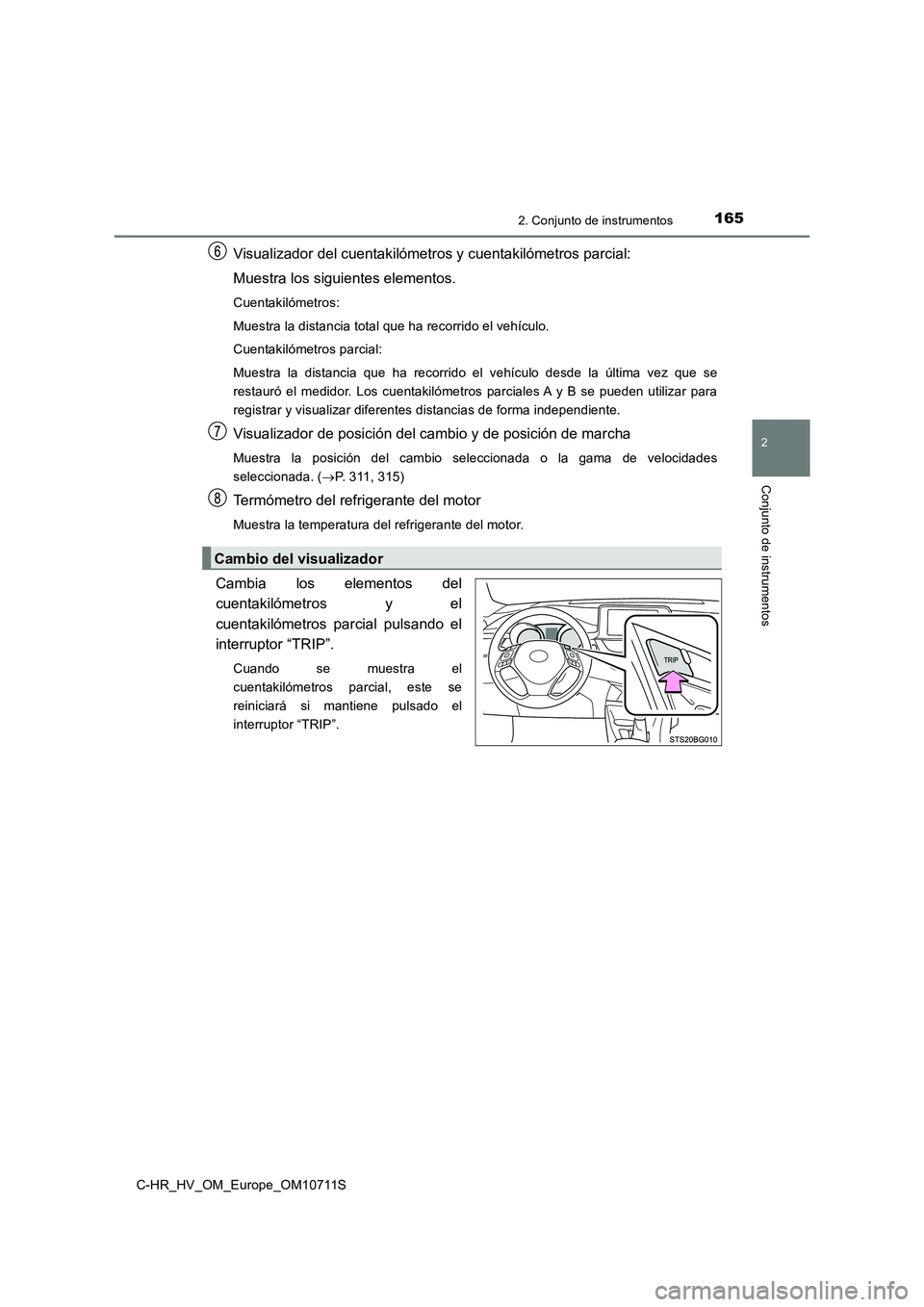

Visualizador del cuentakilómetros y cuentakilómetros parcial:
Muestra los siguientes elementos.
Cuentakilómetros:
Muestra la distancia total que ha recorrido el vehículo.
Cuentakilómetros parcial:
Muestra la distancia que ha recorrido el vehículo desde la última vez que se
restauró el medidor. Los cuentakilómetros parciales A y B se pueden utilizar para
registrar y visualizar diferentes distancias de forma independiente.
Visualizador de posición del cambio y de posición de marcha
Muestra la posición del cambio seleccionada o la gama de velocidades
seleccionada. (P. 311, 315)
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor.
Cambia los elementos del
cuentakilómetros y el
cuentakilómetros parcial pulsando el
interruptor “TRIP”.
Cuando se muestra el
cuentakilómetros parcial, este se
reiniciará si mantiene pulsado el
interruptor “TRIP”.
Cambio del visualizador

1662. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10711S

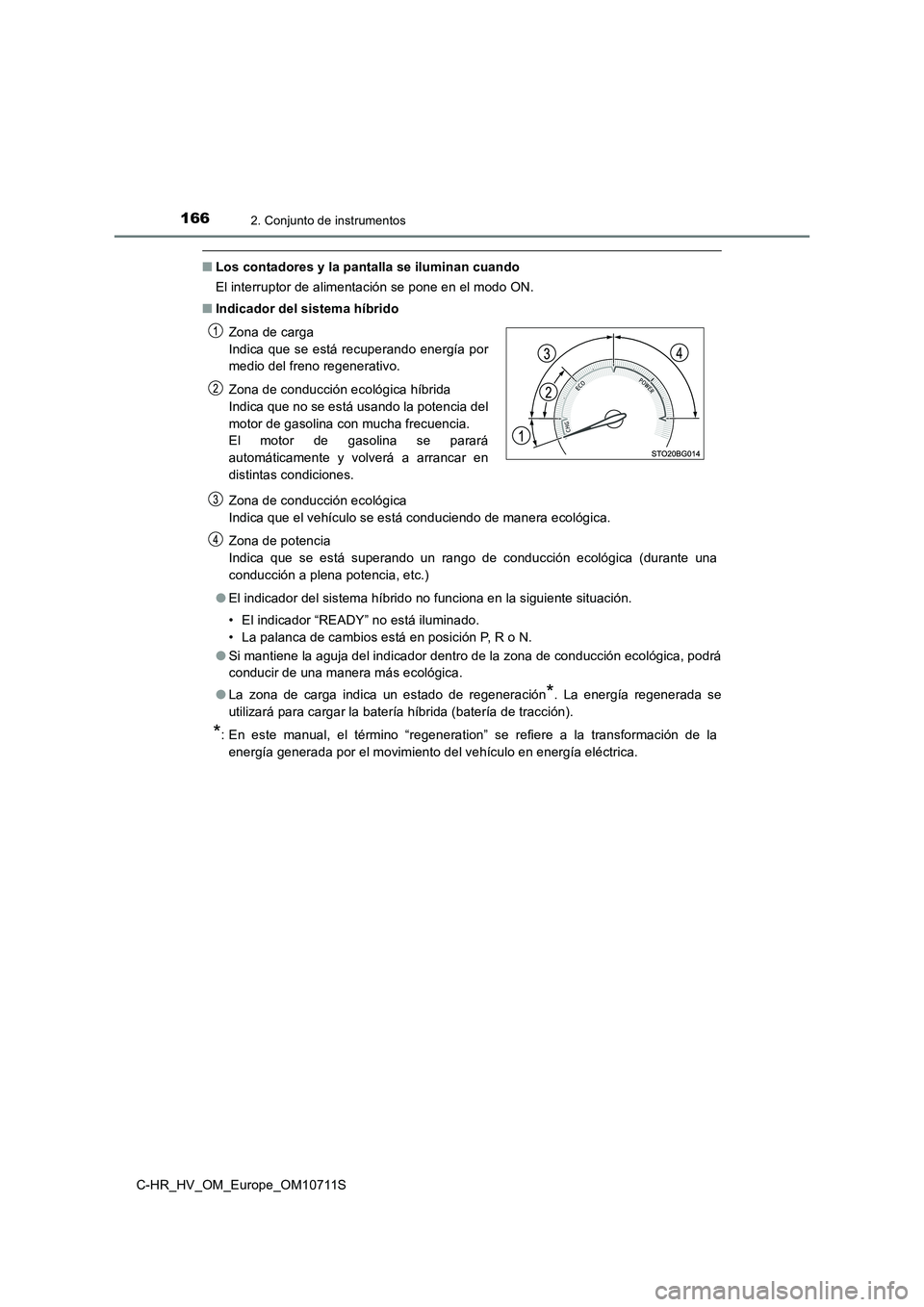

■Los contadores y la pantalla se iluminan cuando
El interruptor de alimentación se pone en el modo ON.
■ Indicador del sistema híbrido
Zona de conducción ecológica
Indica que el vehículo se está conduciendo de manera ecológica.
Zona de potencia
Indica que se está superando un rango de conducción ecológica (durante una
conducción a plena potencia, etc.)
● El indicador del sistema híbrido no funciona en la siguiente situación.
• El indicador “READY” no está iluminado.
• La palanca de cambios está en posición P, R o N.
● Si mantiene la aguja del indicador dentro de la zona de conducción ecológica, podrá
conducir de una manera más ecológica.
● La zona de carga indica un estado de regeneración*. La energía regenerada se
utilizará para cargar la batería híbrida (batería de tracción).
*: En este manual, el término “regeneration” se refiere a la transformación de la
energía generada por el movimiento del vehículo en energía eléctrica.
Zona de carga
Indica que se está recuperando energía por
medio del freno regenerativo.
Zona de conducción ecológica híbrida
Indica que no se está usando la potencia del
motor de gasolina con mucha frecuencia.
El motor de gasolina se parará
automáticamente y volverá a arrancar en
distintas condiciones.

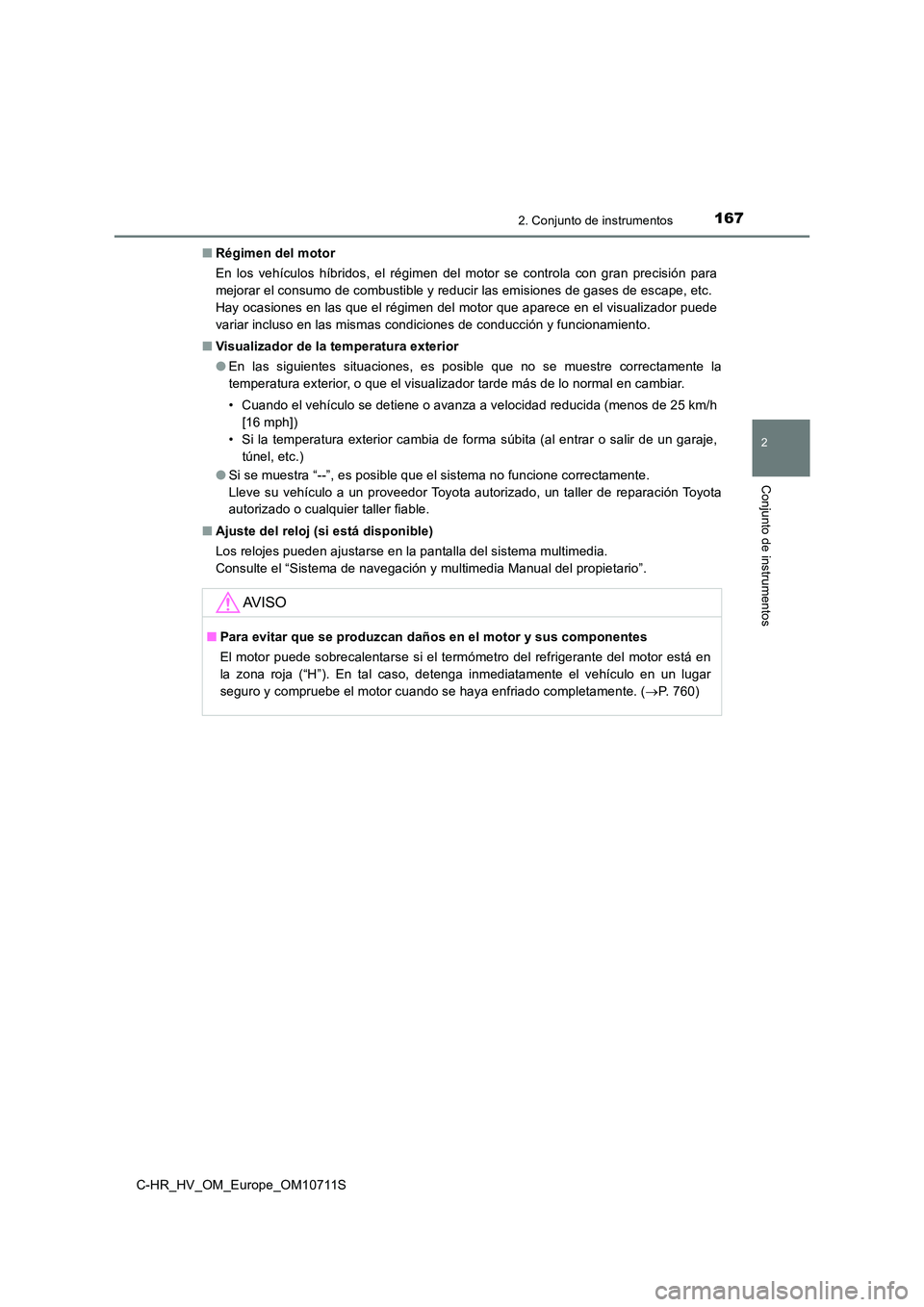

1672. Conjunto de instrumentos
2
Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10711S
■ Régimen del motor
En los vehículos híbridos, el régimen del motor se controla con gran precisión para
mejorar el consumo de combustible y reducir las emisiones de gases de escape, etc.
Hay ocasiones en las que el régimen del motor que aparece en el visualizador puede
variar incluso en las mismas condiciones de conducción y funcionamiento.
■ Visualizador de la temperatura exterior
● En las siguientes situaciones, es posible que no se muestre correctamente la
temperatura exterior, o que el visualizador tarde más de lo normal en cambiar.
• Cuando el vehículo se detiene o avanza a velocidad reducida (menos de 25 km/h
[16 mph])
• Si la temperatura exterior cambia de forma súbita (al entrar o salir de un garaje,
túnel, etc.)
● Si se muestra “--”, es posible que el sistema no funcione correctamente.
Lleve su vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
■ Ajuste del reloj (si está disponible)
Los relojes pueden ajustarse en la pantalla del sistema multimedia.
Consulte el “Sistema de navegación y multimedia Manual del propietario”.
AV I S O
■ Para evitar que se produzcan daños en el motor y sus componentes
El motor puede sobrecalentarse si el termómetro del refrigerante del motor está en
la zona roja (“H”). En tal caso, detenga inmediatamente el vehículo en un lugar
seguro y compruebe el motor cuando se haya enfriado completamente. ( P. 760)

1682. Conjunto de instrumentos
C-HR_HV_OM_Europe_OM10711S

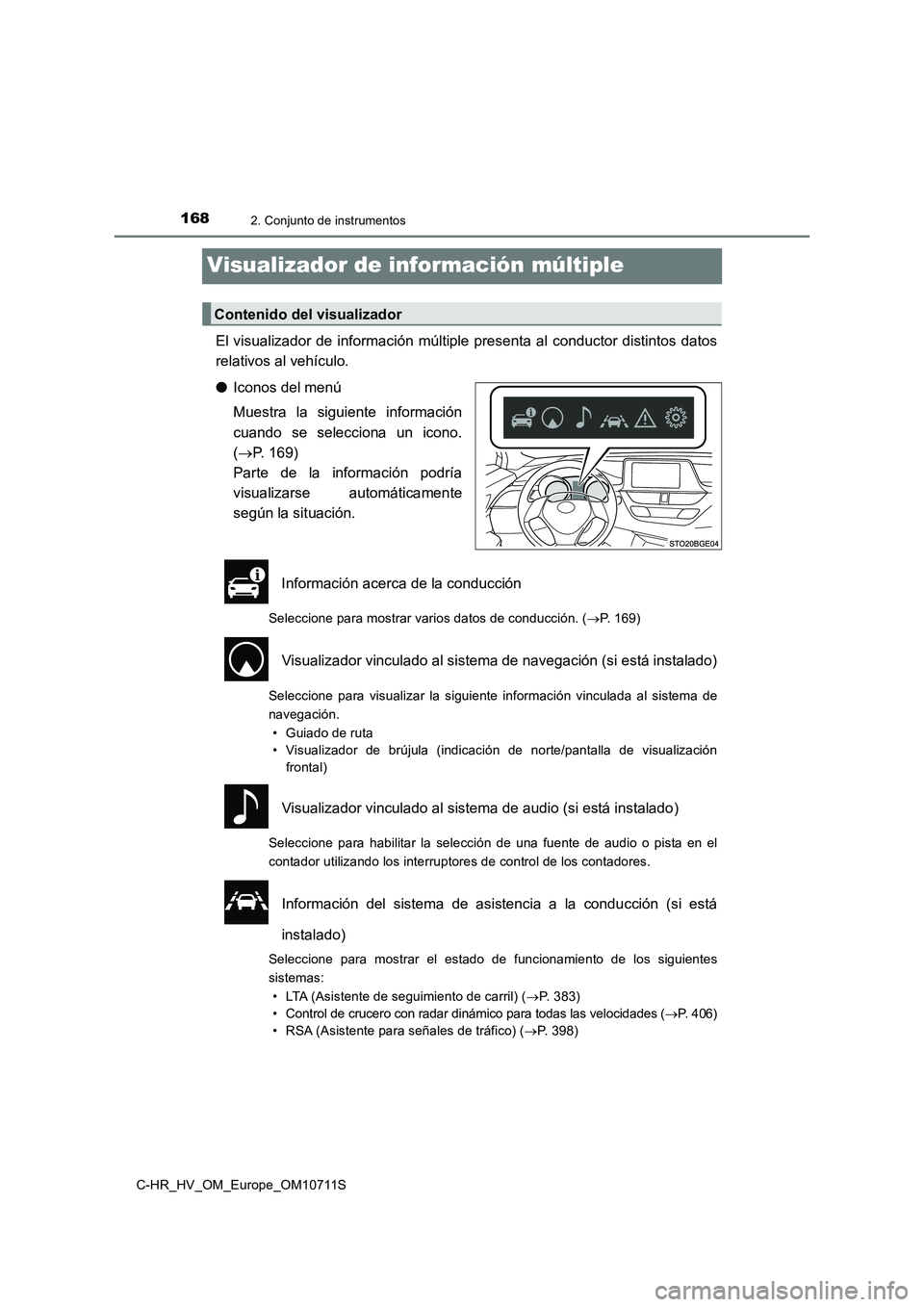

Visualizador de información múltiple
El visualizador de información múltiple presenta al conductor distintos datos
relativos al vehículo.
●Iconos del menú
Muestra la siguiente información
cuando se selecciona un icono.
(P. 169)
Parte de la información podría
visualizarse automáticamente
según la situación.
Información acerca de la conducción
Seleccione para mostrar varios datos de conducción. (P. 169)
Visualizador vinculado al sistema de navegación (si está instalado)
Seleccione para visualizar la siguiente información vinculada al sistema de
navegación.
• Guiado de ruta
• Visualizador de brújula (indicación de norte/pantalla de visualización
frontal)
Visualizador vinculado al sistema de audio (si está instalado)
Seleccione para habilitar la selección de una fuente de audio o pista en el
contador utilizando los interruptores de control de los contadores.
Información del sistema de asistencia a la conducción (si está
instalado)
Seleccione para mostrar el estado de funcionamiento de los siguientes
sistemas:
• LTA (Asistente de seguimiento de carril) (P. 3 8 3 )
• Control de crucero con radar dinámico para todas las velocidades (P. 4 0 6 )
• RSA (Asistente para señales de tráfico) (P. 398)
Contenido del visualizador
