4797-2. Mesures à prendre en cas d’urgence
C-HR_OM_USA_OM10634D
7
En cas de problème

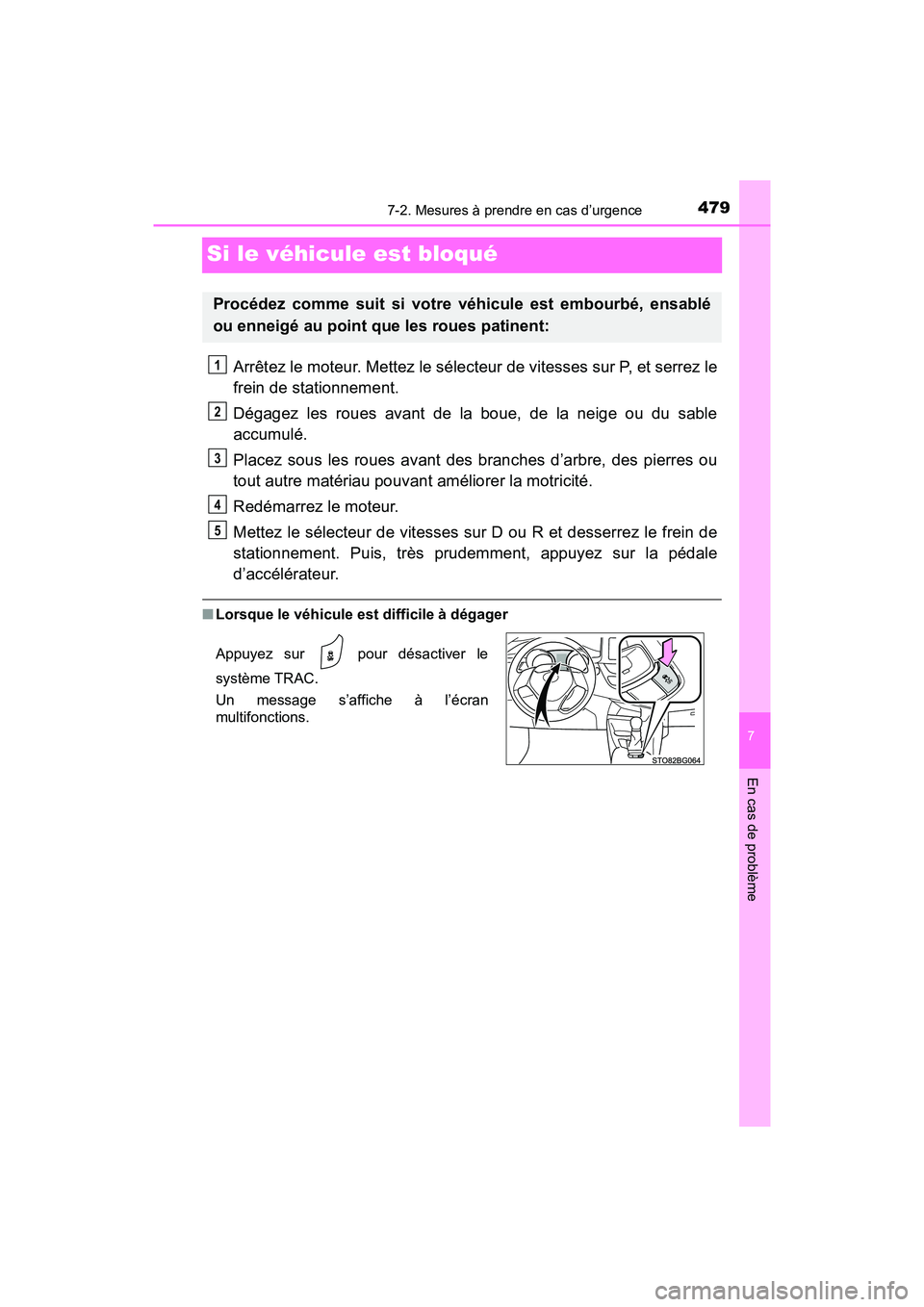

Si le véhicule est bloqué
Arrêtez le moteur. Mettez le sélecteur de vitesses sur P, et serrez le
frein de stationnement.
Dégagez les roues avant de la boue, de la neige ou du sable
accumulé.
Placez sous les roues avant des branches d’arbre, des pierres ou
tout autre matériau pouvant améliorer la motricité.
Redémarrez le moteur.
Mettez le sélecteur de vitesses sur D ou R et desserrez le frein de
stationnement. Puis, très prudemment, appuyez sur la pédale
d’accélérateur.
■Lorsque le véhicule est difficile à dégager
Procédez comme suit si votre véhicule est embourbé, ensablé
ou enneigé au point que les roues patinent:
Appuyez sur pour désactiver le
système TRAC.
Un message s’affiche à l’écran
multifonctions.
1
2
3
4
5

4807-2. Mesures à prendre en cas d’urgence
C-HR_OM_USA_OM10634D

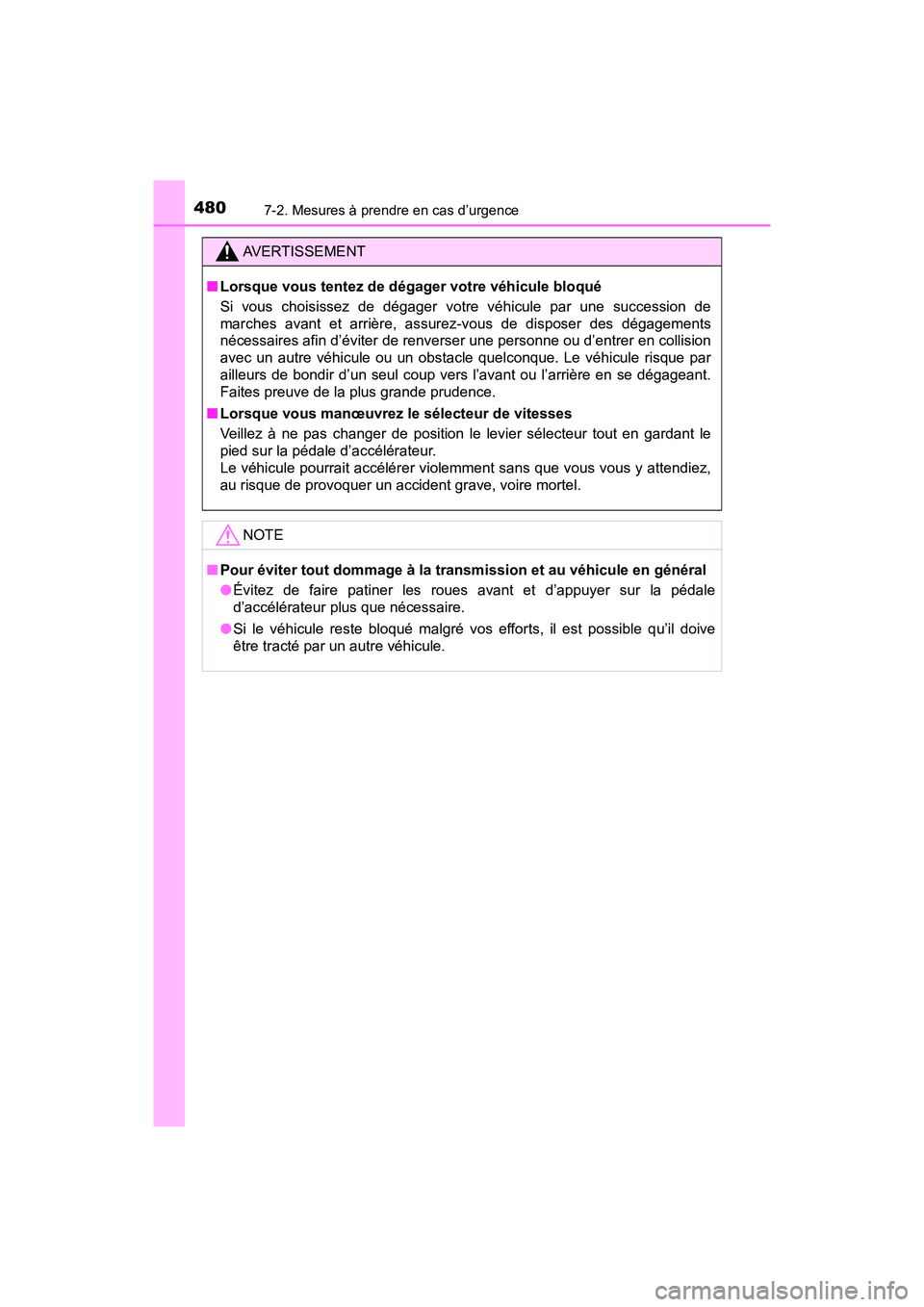

AVERTISSEMENT
■Lorsque vous tentez de dégager votre véhicule bloqué
Si vous choisissez de dégager votre véhicule par une succession de
marches avant et arrière, assurez-vous de disposer des dégagements
nécessaires afin d’éviter de renverser une personne ou d’entrer en collision
avec un autre véhicule ou un obstacle quelconque. Le véhicule risque par
ailleurs de bondir d’un seul coup vers l’avant ou l’arrière en se dégageant.
Faites preuve de la plus grande prudence.
■ Lorsque vous manœuvrez le sélecteur de vitesses
Veillez à ne pas changer de position le levier sélecteur tout en gardant le
pied sur la pédale d’accélérateur.
Le véhicule pourrait accélérer violemment sans que vous vous y attendiez,
au risque de provoquer un accident grave, voire mortel.
NOTE
■ Pour éviter tout dommage à la transmission et au véhicule en général
●Évitez de faire patiner les roues avant et d’appuyer sur la pédale
d’accélérateur plus que nécessaire.
● Si le véhicule reste bloqué malgré vos efforts, il est possible qu’il doive
être tracté par un autre véhicule.

481
8
C-HR_OM_USA_OM10634D

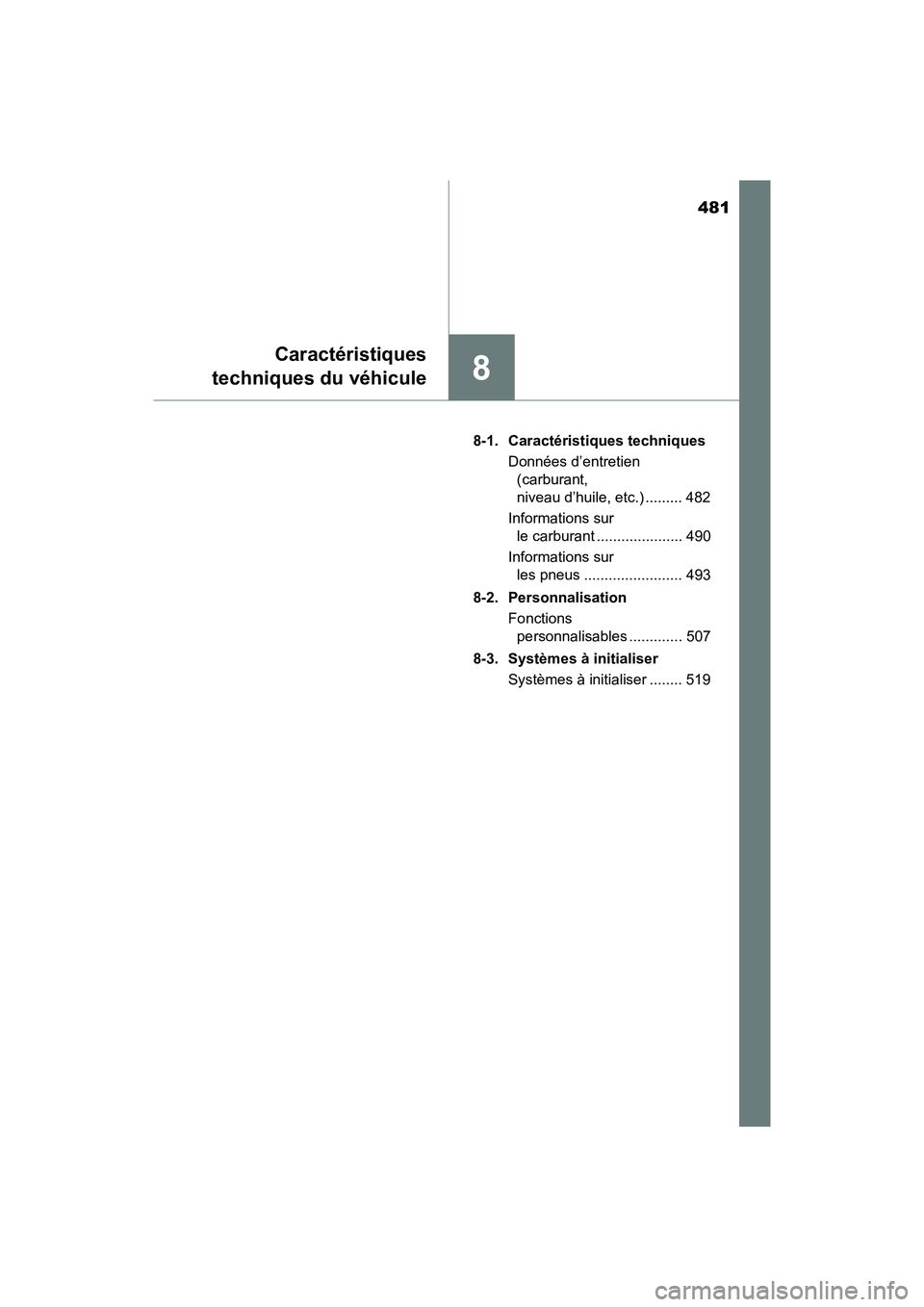

Caractéristiques
techniques du véhicule
8-1. Caractéristiques techniques
Données d’entretien (carburant,
niveau d’huile, etc.) ......... 482
Informations sur le carburant ..................... 490
Informations sur les pneus ........................ 493
8-2. Personnalisation Fonctions personnalisables ............. 507
8-3. Systèmes à initialiser Systèmes à initialiser ........ 519

4828-1. Caractéristiques techniques
C-HR_OM_USA_OM10634D

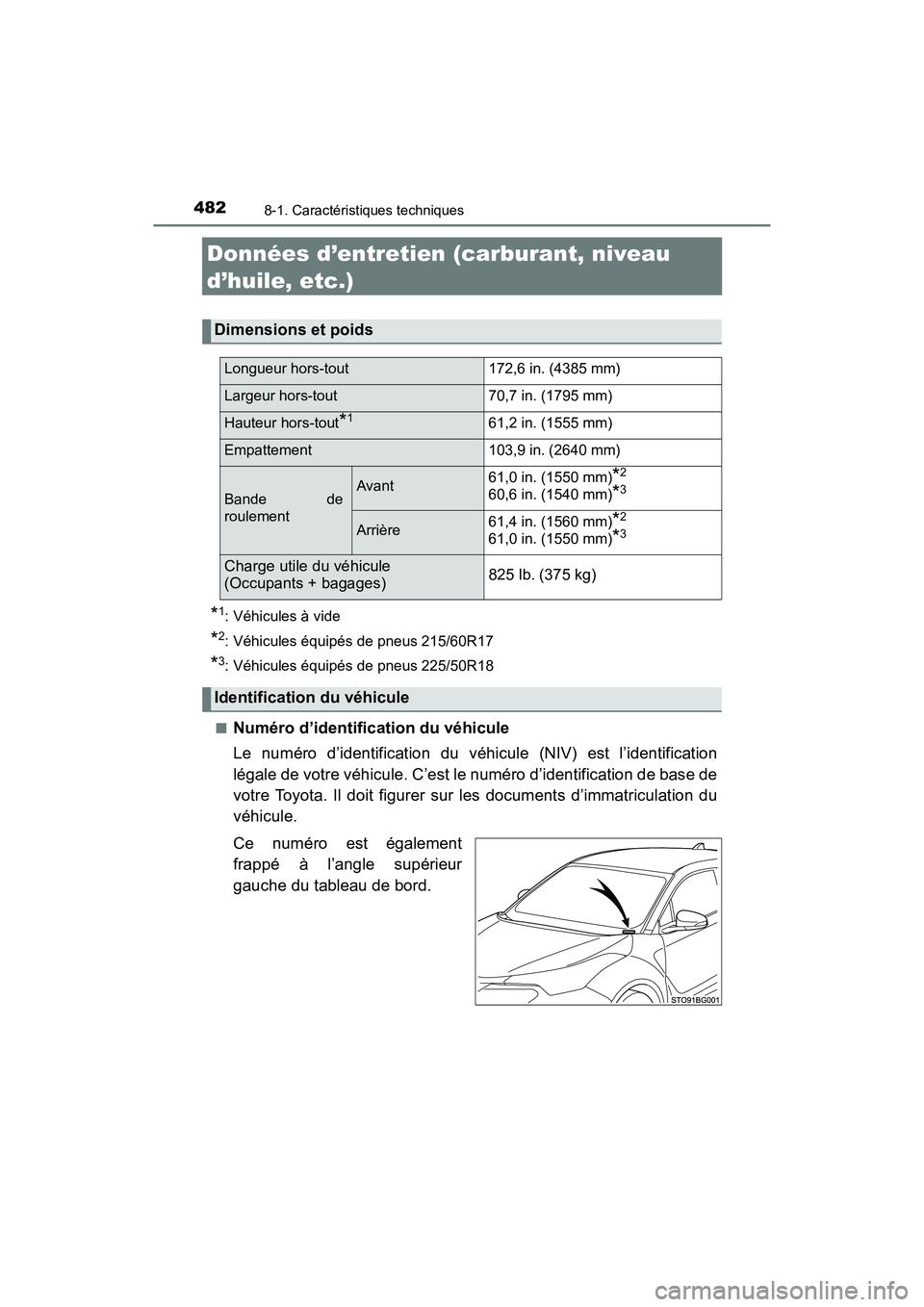

Données d’entretien (carburant, niveau
d’huile, etc.)
*1: Véhicules à vide
*2: Véhicules équipés de pneus 215/60R17
*3: Véhicules équipés de pneus 225/50R18
■
Numéro d’identification du véhicule
Le numéro d’identification du véhicule (NIV) est l’identification
légale de votre véhicule. C’est le numéro d’identification de base de
votre Toyota. Il doit figurer sur les documents d’immatriculation du
véhicule.
Ce numéro est également
frappé à l’angle supérieur
gauche du tableau de bord.
Dimensions et poids
Longueur hors-tout 172,6 in. (4385 mm)
Largeur hors-tout 70,7 in. (1795 mm)
Hauteur hors-tout*161,2 in. (1555 mm)
Empattement103,9 in. (2640 mm)
Bande de
roulementAvant61,0 in. (1550 mm)*2
60,6 in. (1540 mm)*3
Arrière61,4 in. (1560 mm)*2
61,0 in. (1550 mm)*3
Charge utile du véhicule
(Occupants + bagages)
825 lb. (375 kg)
Identification du véhicule

4838-1. Caractéristiques techniques
8
Caractéristiques techniques du véhicule
C-HR_OM_USA_OM10634D

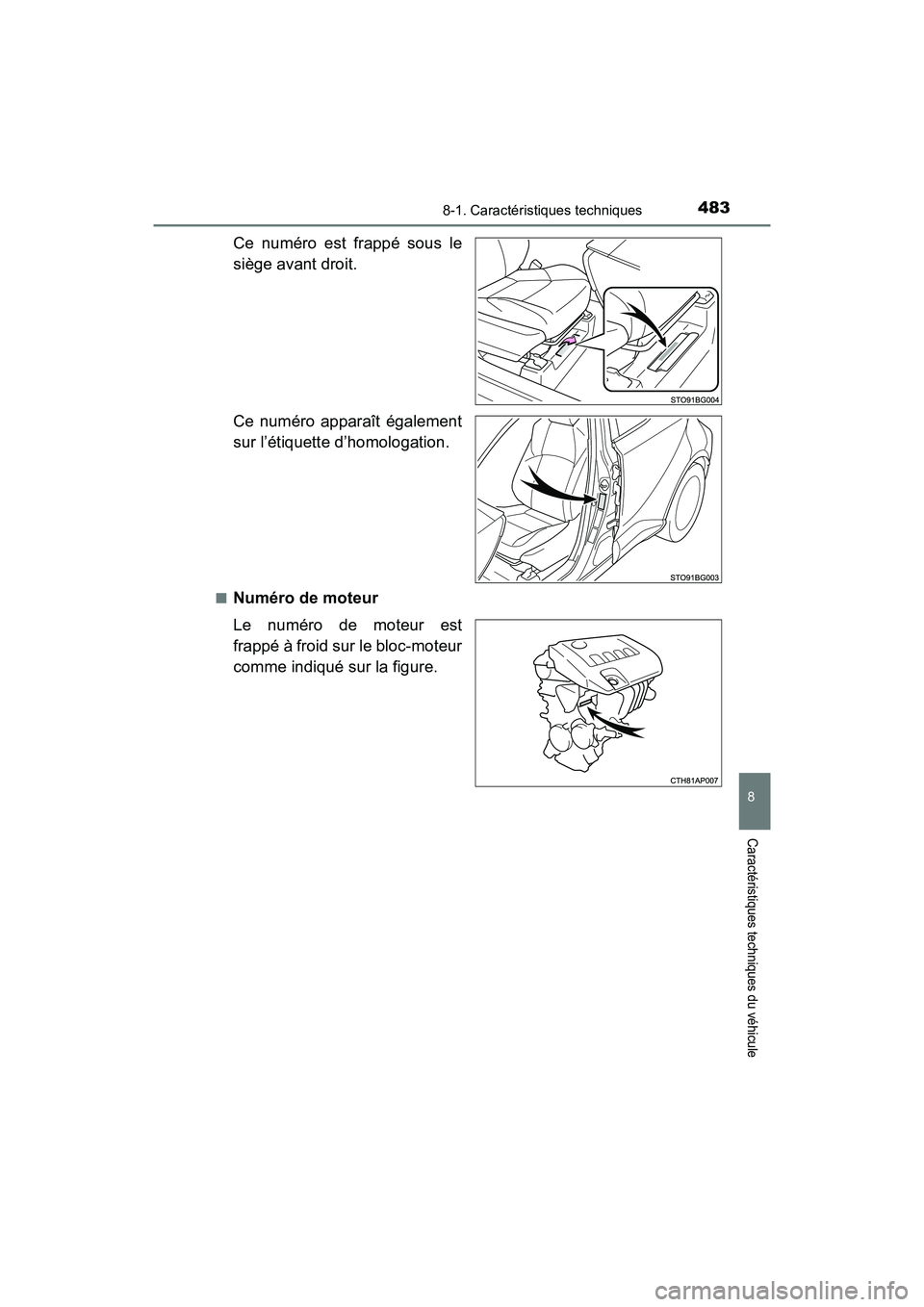

Ce numéro est frappé sous le
siège avant droit.
Ce numéro apparaît également
sur l’étiquette d’homologation.
■Numéro de moteur
Le numéro de moteur est
frappé à froid sur le bloc-moteur
comme indiqué sur la figure.

4848-1. Caractéristiques techniques
C-HR_OM_USA_OM10634D
*: La contenance en huile moteur est une valeur de référence à utiliser lorsde la vidange. Montez le moteur en température puis arrêtez-le, attendez 5
minutes, et vérifiez le niveau d’huile à la jauge.

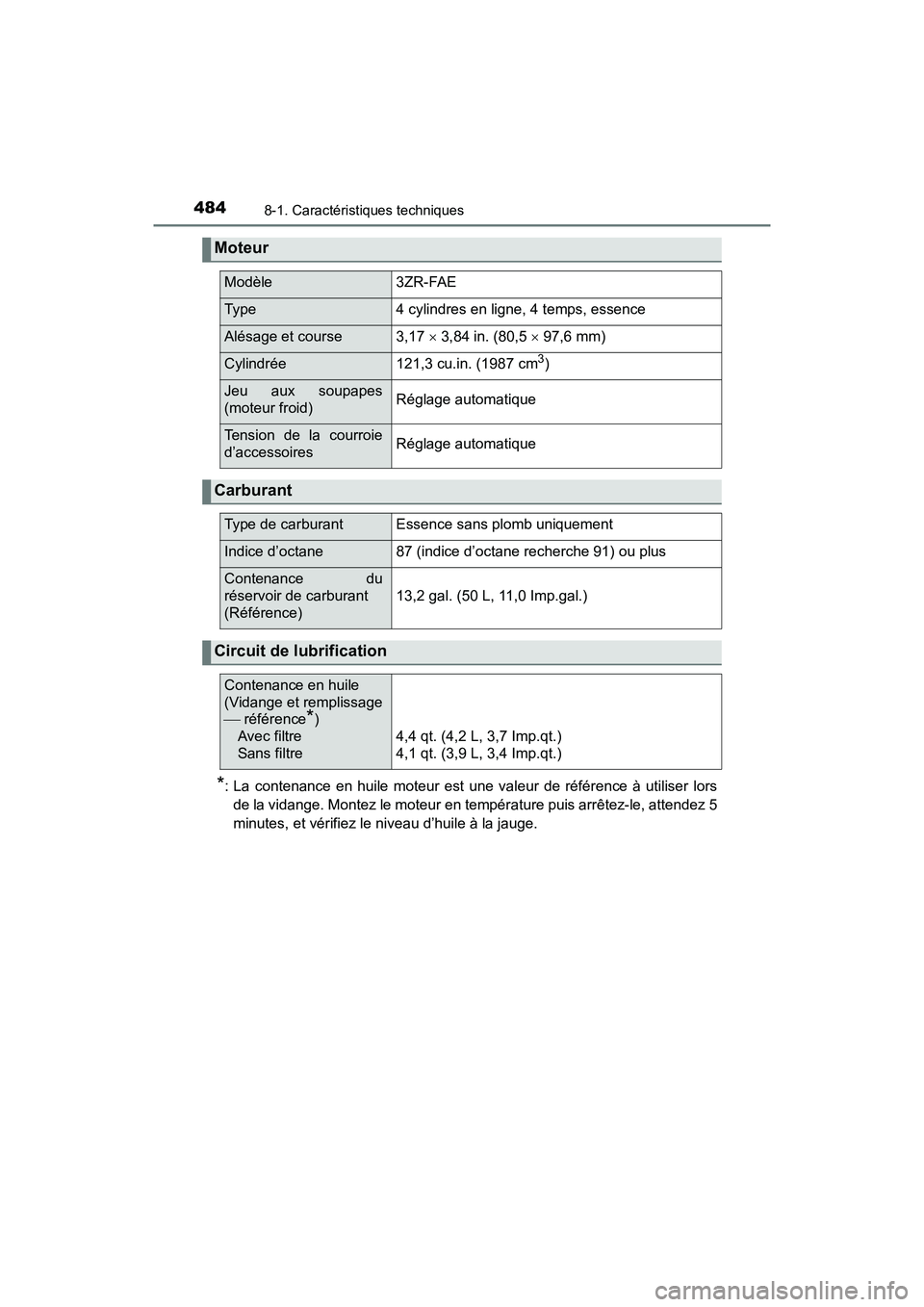

Moteur
Modèle 3ZR-FAE
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course 3,17  3,84 in. (80,5  97,6 mm)
Cylindrée 121,3 cu.in. (1987 cm3)
Jeu aux soupapes
(moteur froid) Réglage automatique
Tension de la courroie
d’accessoiresRéglage automatique
Carburant
Type de carburant Essence sans plomb uniquement
Indice d’octane 87 (indice d’octane recherche 91) ou plus
Contenance du
réservoir de carburant
(Référence)13,2 gal. (50 L, 11,0 Imp.gal.)
Circuit de lubrification
Contenance en huile
(Vidange et remplissage
 référence*)
Avec filtre
Sans filtre 4,4 qt. (4,2 L, 3,7 Imp.qt.)
4,1 qt. (3,9 L, 3,4 Imp.qt.)

4858-1. Caractéristiques techniques
8
Caractéristiques techniques du véhicule
C-HR_OM_USA_OM10634D■

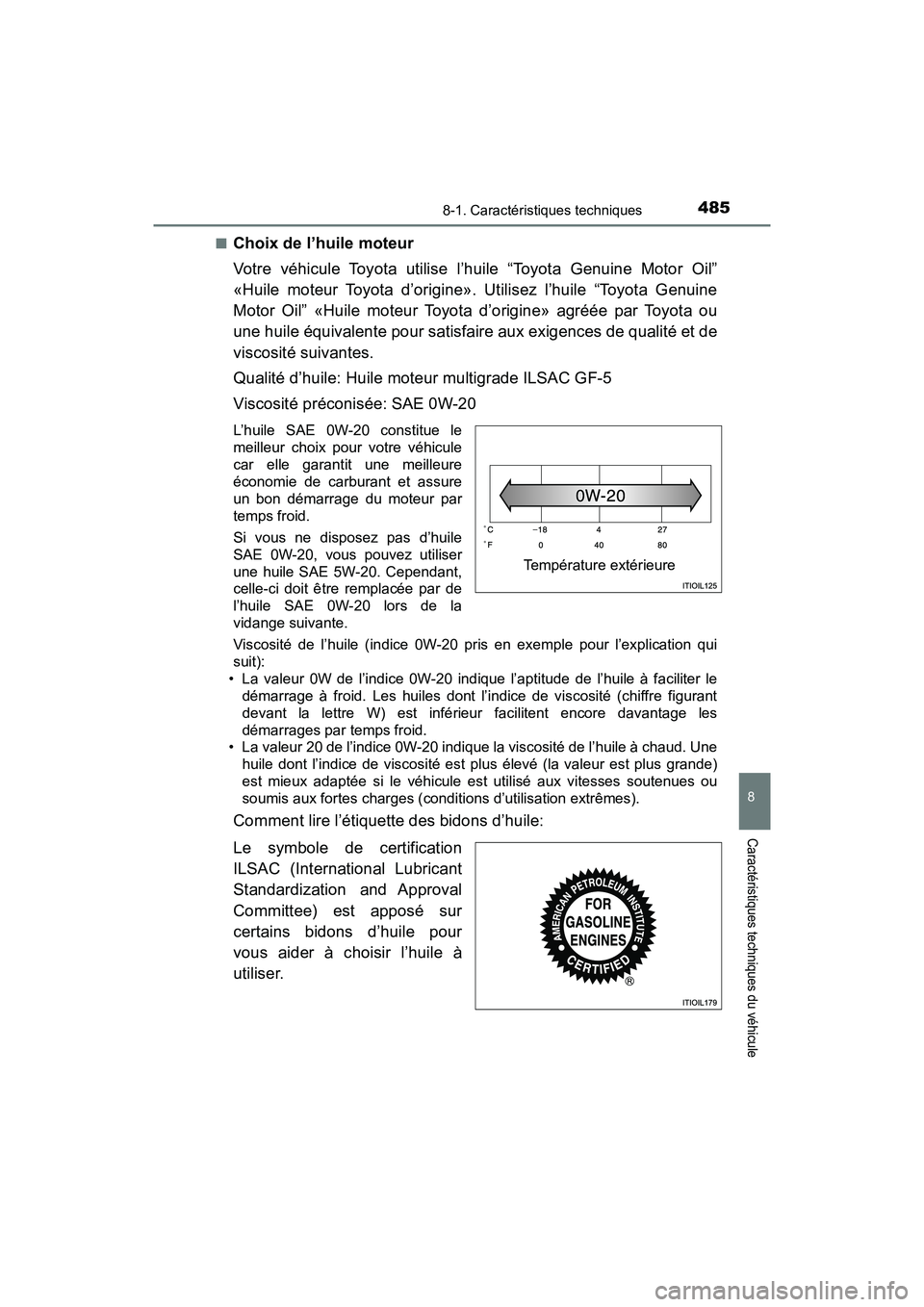

Choix de l’huile moteur
Votre véhicule Toyota utilise l’huile “Toyota Genuine Motor Oil”
«Huile moteur Toyota d’origine». Utilisez l’huile “Toyota Genuine
Motor Oil” «Huile moteur Toyota d’origine» agréée par Toyota ou
une huile équivalente pour satisfaire aux exigences de qualité et de
viscosité suivantes.
Qualité d’huile: Huile moteur multigrade ILSAC GF-5
Viscosité préconisée: SAE 0W-20
L’huile SAE 0W-20 constitue le
meilleur choix pour votre véhicule
car elle garantit une meilleure
économie de carburant et assure
un bon démarrage du moteur par
temps froid.
Si vous ne disposez pas d’huile
SAE 0W-20, vous pouvez utiliser
une huile SAE 5W-20. Cependant,
celle-ci doit être remplacée par de
l’huile SAE 0W-20 lors de la
vidange suivante.
Viscosité de l’huile (indice 0W-20 pris en exemple pour l’explication qui
suit):
• La valeur 0W de l’indice 0W-20 indique l’aptitude de l’huile à faciliter le démarrage à froid. Les huiles dont l’indice de viscosité (chiffre figurant
devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
• La valeur 20 de l’indice 0W-20 indique la viscosité de l’huile à chaud. Une
huile dont l’indice de viscosité est pl us élevé (la valeur est plus grande)
est mieux adaptée si le véhicule est utilisé aux vitesses soutenues ou
soumis aux fortes charges (conditions d’utilisation extrêmes).
Comment lire l’étiquette des bidons d’huile:
Le symbole de certification
ILSAC (International Lubricant
Standardization and Approval
Committee) est apposé sur
certains bidons d’huile pour
vous aider à choisir l’huile à
utiliser.
Température extérieure

4868-1. Caractéristiques techniques
C-HR_OM_USA_OM10634D

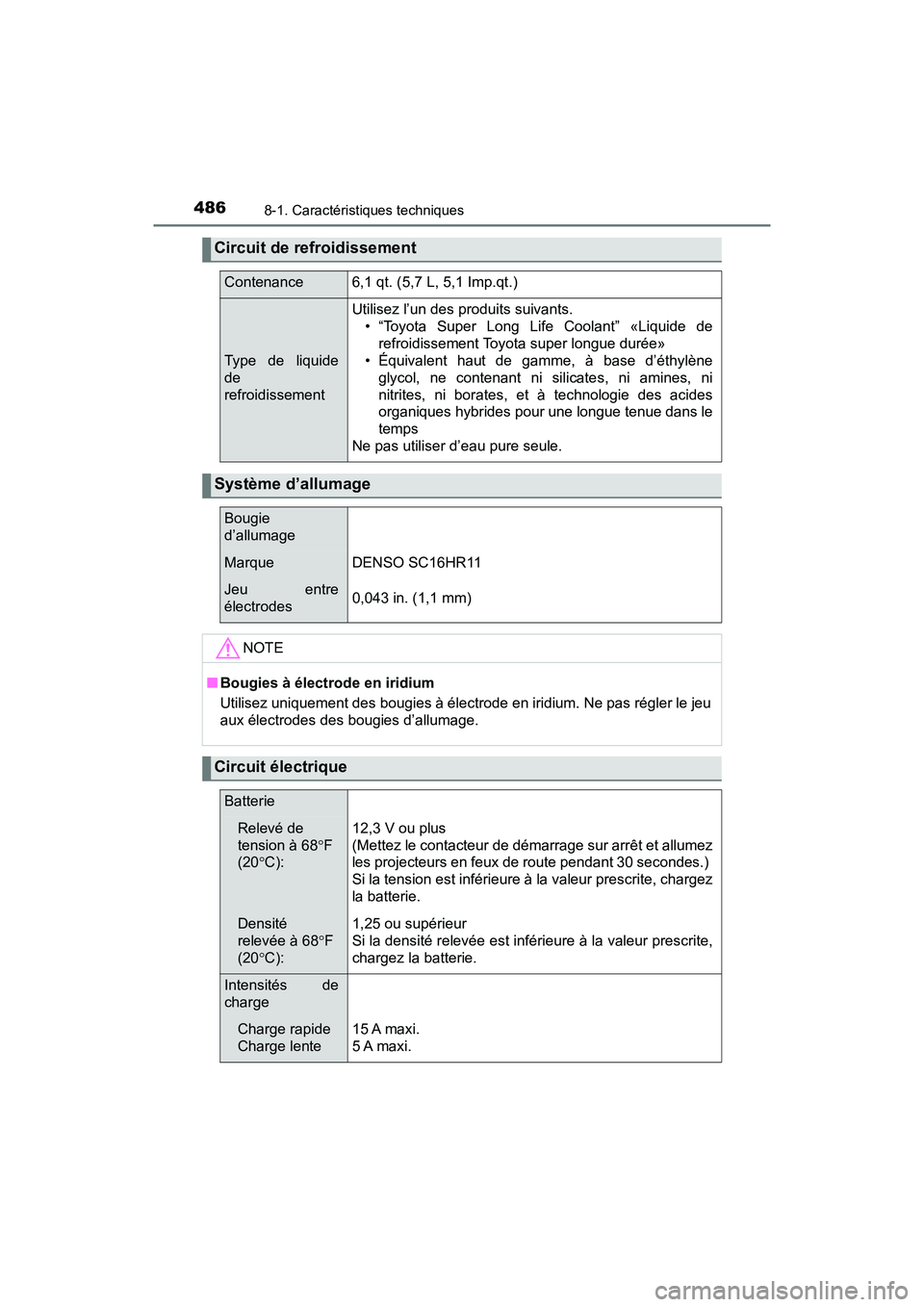

Circuit de refroidissement
Contenance6,1 qt. (5,7 L, 5,1 Imp.qt.)
Type de liquide
de
refroidissement
Utilisez l’un des produits suivants.• “Toyota Super Long Life Coolant” «Liquide derefroidissement Toyota super longue durée»
• Équivalent haut de gamme, à base d’éthylène
glycol, ne contenant ni silicates, ni amines, ni
nitrites, ni borates, et à technologie des acides
organiques hybrides pour une longue tenue dans le
temps
Ne pas utiliser d’eau pure seule.
Système d’allumage
Bougie
d’allumage
MarqueDENSO SC16HR11
Jeu entre
électrodes0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu
aux électrodes des bougies d’allumage.
Circuit électrique
Batterie
Relevé de
tension à 68 F
(20 C):12,3 V ou plus
(Mettez le contacteur de démarrage sur arrêt et allumez
les projecteurs en feux de route pendant 30 secondes.)
Si la tension est inférieure à la valeur prescrite, chargez
la batterie.
Densité
relevée à 68 F
(20 C):1,25 ou supérieur
Si la densité relevée est inférieure à la valeur prescrite,
chargez la batterie.
Intensités de
charge
Charge rapide
Charge lente15 A maxi.
5 A maxi.

4878-1. Caractéristiques techniques
8
Caractéristiques techniques du véhicule
C-HR_OM_USA_OM10634D
*: La contenance en huile est indiquée à titre de référence.Si un remplacement est nécessaire, prenez contact avec votre
concessionnaire Toyota.
*: Hauteur minimum de la pédale sous effort d’appui de 30,6 kgf (300 N,67,4 lbf), moteur en marche

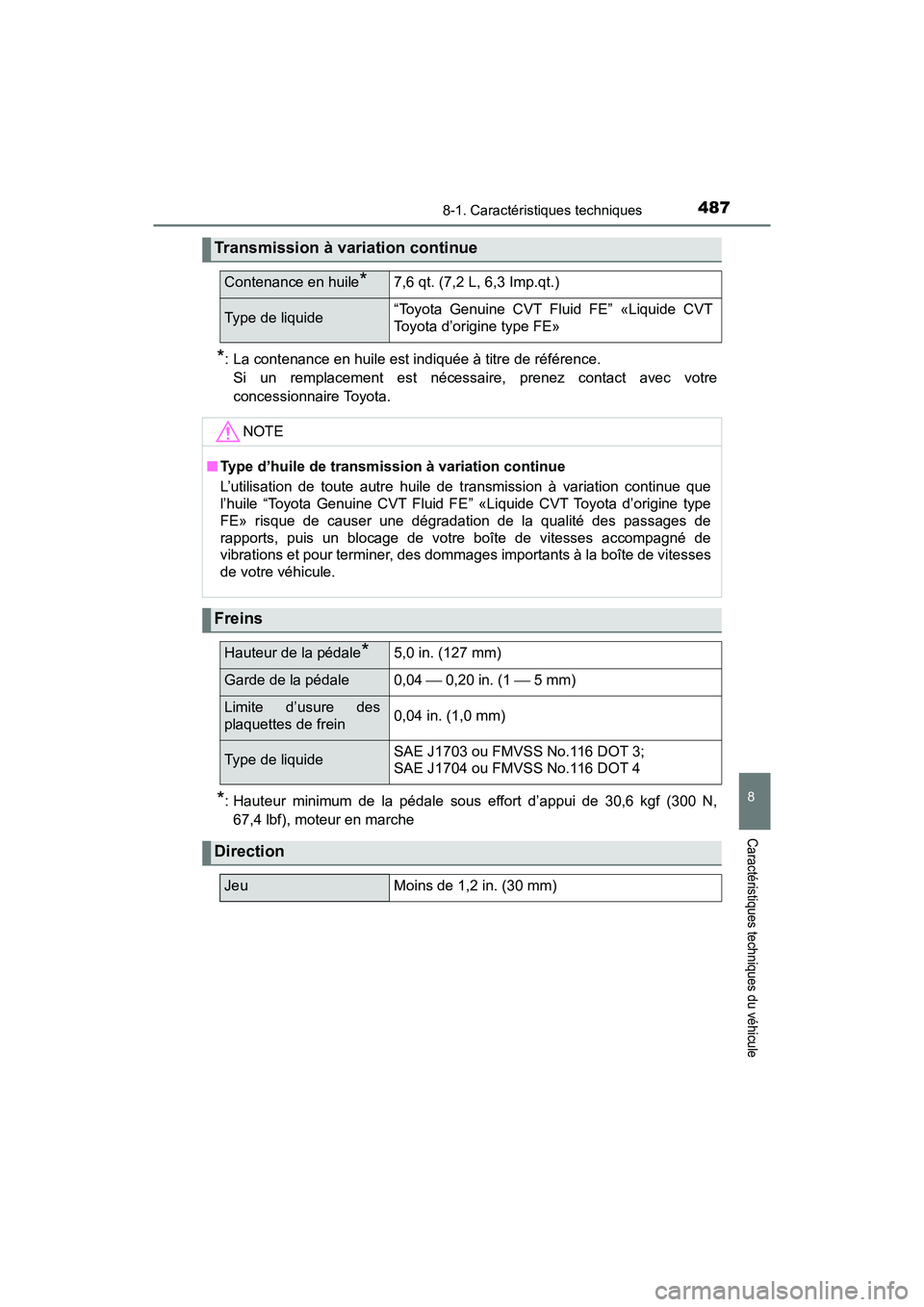

Transmission à variation continue
Contenance en huile*7,6 qt. (7,2 L, 6,3 Imp.qt.)
Type de liquide“Toyota Genuine CVT Fl uid FE” «Liquide CVT
Toyota d’origine type FE»
NOTE
■ Type d’huile de transmission à variation continue
L’utilisation de toute autre huile de transmission à variation continue que
l’huile “Toyota Genuine CVT Fluid FE ” «Liquide CVT Toyota d’origine type
FE» risque de causer une dégradation de la qualité des passages de
rapports, puis un blocage de votre boîte de vitesses accompagné de
vibrations et pour terminer, des dommages importants à la boîte de vitesses
de votre véhicule.
Freins
Hauteur de la pédale*5,0 in. (127 mm)
Garde de la pédale 0,04  0,20 in. (1  5 mm)
Limite d’usure des
plaquettes de frein0,04 in. (1,0 mm)
Type de liquideSAE J1703 ou FMVSS No.116 DOT 3;
SAE J1704 ou FMVSS No.116 DOT 4
Direction
Jeu
Moins de 1,2 in. (30 mm)

4888-1. Caractéristiques techniques
C-HR_OM_USA_OM10634D

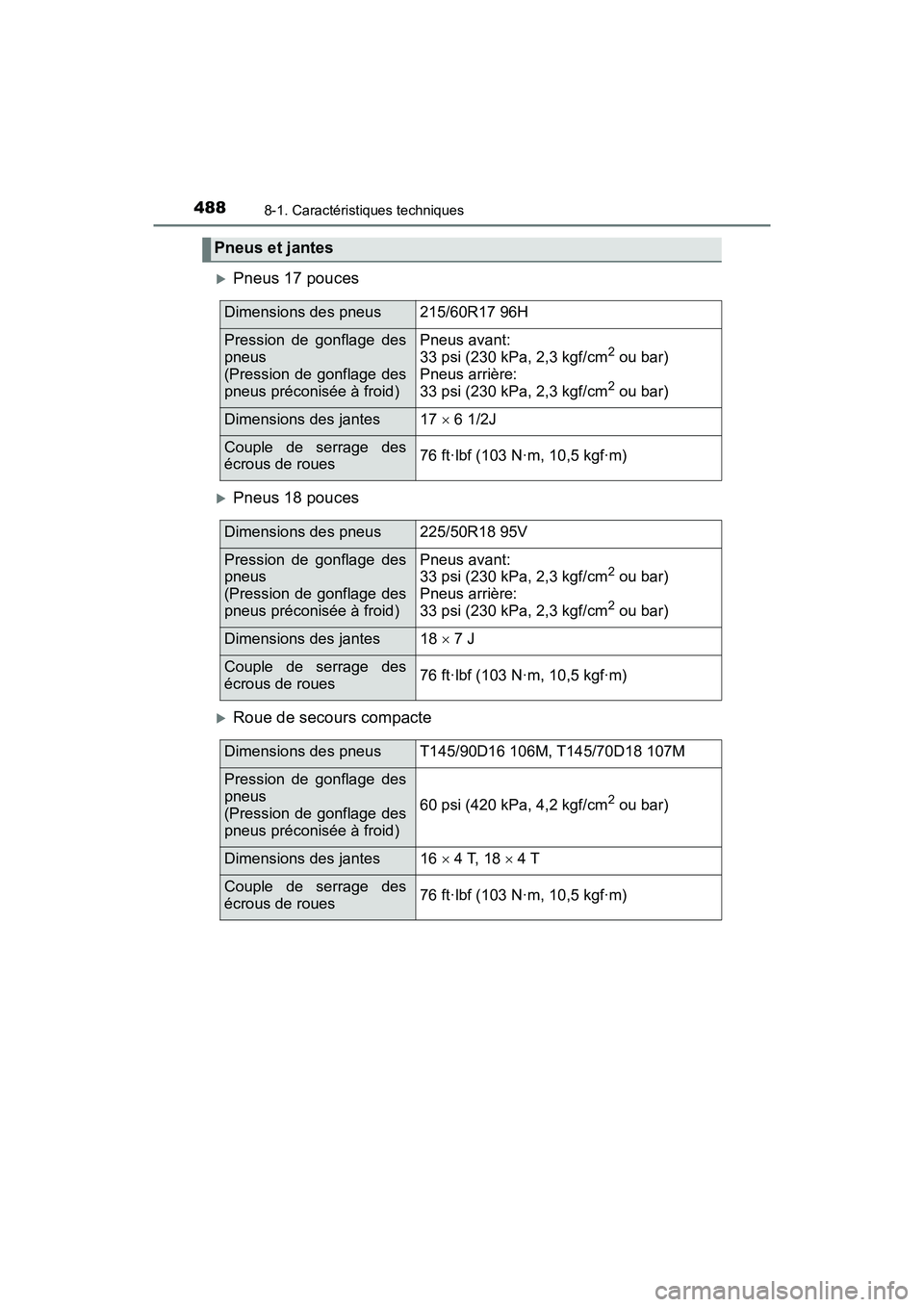

Pneus 17 pouces
Pneus 18 pouces
Roue de secours compacte
Pneus et jantes
Dimensions des pneus 215/60R17 96H
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)Pneus avant:
33 psi (230 kPa, 2,3 kgf/cm2 ou bar)
Pneus arrière:
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Dimensions des jantes 17  6 1/2J
Couple de serrage des
écrous de roues76 ft·lbf (103 N·m, 10,5 kgf·m)
Dimensions des pneus 225/50R18 95V
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid) Pneus avant:
33 psi (230 kPa, 2,3 kgf/cm2 ou bar)
Pneus arrière:
33 psi (230 kPa, 2,3 kgf/cm
2 ou bar)
Dimensions des jantes 18  7 J
Couple de serrage des
écrous de roues76 ft·lbf (103 N·m, 10,5 kgf·m)
Dimensions des pneus T145/90D16 106M, T145/70D18 107M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid) 60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Dimensions des jantes 16
 4 T, 18  4 T
Couple de serrage des
écrous de roues76 ft·lbf (103 N·m, 10,5 kgf·m)
