6397-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
7
Häiriön sattuessa
Kokoa nosturin kampi ja renga-
savain kuvan mukaisesti.
Nosta autoa, kunnes rengas ir-
toaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4
5
6
OM10566FI.book Page 639 Monday, February 15, 2021 12:00 PM

6407-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
VAROITUS
nPuhjenneen renkaan vaihtaminen
lOta seuraavat varotoimenpiteet huomioon.
Jos varotoimenpiteitä ei huomioida voi seurauksena olla vakavat henkilö-
vahingot:
• Älä yritä irrottaa koristekapselia käsin. Käsittele koristekapselia huolelli-
sesti välttääksesi henkilövahingot.
• Älä kosketa vanteita tai jarrujen ympärillä olevia osia välittömästi ajon
jälkeen.
Ajon jälkeen vanteet ja jarrujen ympärillä olevat osat voivat olla erityisen
kuumia. Näiden alueiden koskettaminen käsin, jaloin tai muilla kehon
osilla renkaita vaihdettaessa, jne. voi aiheuttaa palovammoja.
lJos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyörien mutterit momenttiavaimella 103 N·m momenttiin mah-
dollisimman pian pyörän kiinnittämisen jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se
saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autos-
sa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen
rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että muttereiden kartiopinta
osoittaa sisäänpäin.
OM10566FI.book Page 640 Monday, February 15, 2021 12:00 PM

6417-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
7
Häiriön sattuessa
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat kevytmetallivan-
teen tilalle kompaktin varapyö-
rän, kiristä pyörän muttereita
kunnes mutterin kartio-osa tu-
lee kevyesti kosketuksiin van-
teen pinnan kanssa.
Jos vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita, kun-
nes aluslevyt tulevat kevyesti
kosketuksiin vanteen pinnan
kanssa.
Varapyörän asentaminen
1
2
Kartio-osa
Vanteen pinta
Aluslevy
Vanne
OM10566FI.book Page 641 Monday, February 15, 2021 12:00 PM

6427-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N·m
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaikkoi-
hinsa.
3
4
5
OM10566FI.book Page 642 Monday, February 15, 2021 12:00 PM

6437-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
7
Häiriön sattuessa
nKompakti varapyörä (joissakin malleissa)
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
lMuista tarkistaa kompaktin varapyörän ilmanpaine. (S. 678)
nKäytettäessä kompaktia varapyörää (joissakin malleissa)
Koska kompakti varapyörä ei ole varustettu paineentunnistusventtiilillä ja lä-
hettimellä, ei myöskään alhaisesta rengaspaineesta saada varoitusta rengas-
painevaroittimelta. Valo jää palamaan myös, jos vaihdat kompaktin
varapyörän rengaspaineiden varoitusvalon syttymisen jälkeen.
nJos kompakti vararengas on asennettuna (joissakin malleissa)
Kompaktilla varapyörällä ajettaessa auto saattaa olla matalammalla kuin ajet-
taessa normaaleilla renkailla.
nJos eturengas puhkeaa lumen tai jään peittämällä tiellä (autot, joissa on
kompakti varapyörä)
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
1
2
3
OM10566FI.book Page 643 Monday, February 15, 2021 12:00 PM

6447-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI

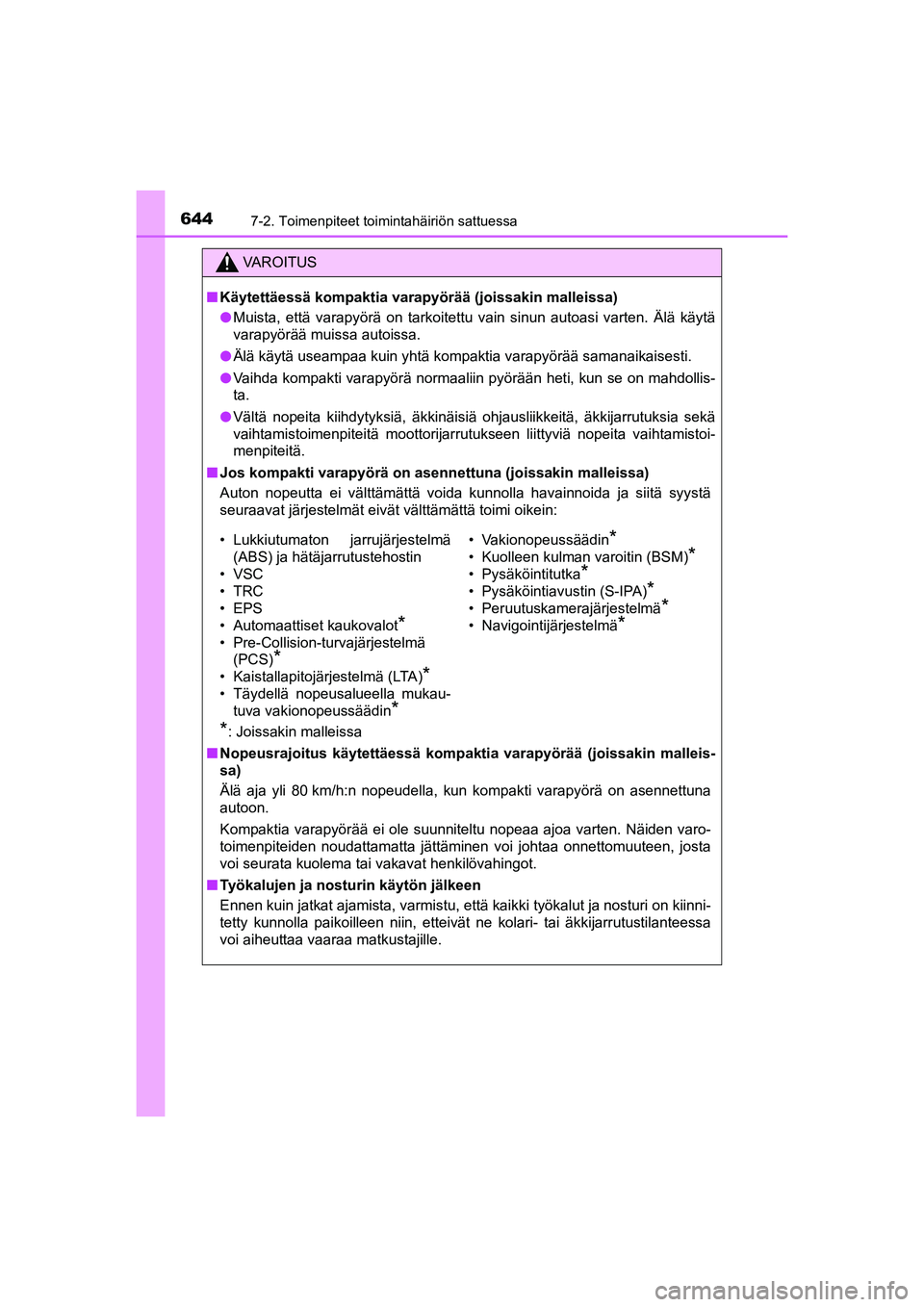

VAROITUS
nKäytettäessä kompaktia varapyörää (joissakin malleissa)
lMuista, että varapyörä on tarkoitettu vain sinun autoasi varten. Älä käytä
varapyörää muissa autoissa.
lÄlä käytä useampaa kuin yhtä kompaktia varapyörää samanaikaisesti.
lVaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdollis-
ta.
lVältä nopeita kiihdytyksiä, äkkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä
vaihtamistoimenpiteitä moottorijarrutukseen liittyviä nopeita vaihtamistoi-
menpiteitä.
nJos kompakti varapyörä on asennettuna (joissakin malleissa)
Auton nopeutta ei välttämättä voida kunnolla havainnoida ja siitä syystä
seuraavat järjestelmät eivät välttämättä toimi oikein:
*: Joissakin malleissa
nNopeusrajoitus käytettäessä kompaktia varapyörää (joissakin malleis-
sa)
Älä aja yli 80 km/h:n nopeudella, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata kuolema tai vakavat henkilövahingot.
nTyökalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista, varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
• Lukkiutumaton jarrujärjestelmä
(ABS) ja hätäjarrutustehostin
•VSC
•TRC
•EPS
• Automaattiset kaukovalot
*
• Pre-Collision-turvajärjestelmä
(PCS)
*
• Kaistallapitojärjestelmä (LTA)*
• Täydellä nopeusalueella mukau-
tuva vakionopeussäädin
*
• Vakionopeussäädin*
• Kuolleen kulman varoitin (BSM)*
• Pysäköintitutka*
• Pysäköintiavustin (S-IPA)*
• Peruutuskamerajärjestelmä*
• Navigointijärjestelmä*
OM10566FI.book Page 644 Monday, February 15, 2021 12:00 PM

6457-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
7
Häiriön sattuessa
HUOMAA
nOle varovainen, kun ajat kuoppien yli kompaktin varapyörän ollessa
asennettuna autoosi. (joissakin malleissa)
Kompaktilla varapyörällä ajettaessa auto saattaa olla matalammalla kuin
ajettaessa normaaleilla renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
nAjaminen lumiketjuilla kompaktin varapyörän ollessa käytössä (joissa-
kin malleissa)
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-omi-
naisuuksiin.
nKun vaihdat renkaita
Jos irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiiliä ja lä-
hetintä, ota yhteys valtuutettuun Toyota-korjaamoon tai muuhun ammattitai-
toiseen ja hyvin varustettuun korjaamoon, sillä paineentunnistusventtiili ja
lähetin saattavat vaurioitua, jos niitä käsitellään vääriin.
nVälttyäksesi vahingoittamasta paineentunnistusventtiilejä ja lähettimiä
Jos rengas paikataan renkaan paikkaussarjan nestemäisen tiivisteaineen
avulla, paineentunnistusventtiili ja lähetin eivät välttämättä toimi normaalilla
tavalla. Jos käytät nestemäistä tiivisteainetta, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon
mahdollisimman pian.
Kun vaihdat renkaan uuteen, muista vaihtaa paineentunnistusventtiili ja lä-
hetin. (S. 528)
OM10566FI.book Page 645 Monday, February 15, 2021 12:00 PM

6467-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
Jos hybridijärjestelmä ei käynnisty
Syy saattaa olla yksi seuraavista:
lElektroninen avain ei toimi oikein. (S. 648)
lAuton polttoainesäiliössä ei ehkä ole riittävästi polttoainetta.
Tankkaa auto. (S. 111)
lAjonestolaitteessa saattaa olla toimintahäiriö. (S. 116)
lOhjauspyörän lukitusjärjestelmässä saattaa olla toimintahäiriö.
lHybridijärjestelmässä saattaa olla toimintahäiriö johtuen sähköhäiri-
östä, esim. elektronisen avaimen pariston varauksen heikentymi-
sestä tai palaneesta sulakkeesta. Toimintahäiriön tyypistä riippuen
käytettävissä on kuitenkin tilapäinen toimenpide hybridijärjestelmän
käynnistämiseksi. (S. 647)
Syy saattaa olla yksi seuraavista:
l12 V -akun varaus saattaa olla purkautunut. (S. 651)
l12 V -akun kaapelikengät saattavat olla löysällä tai hapettuneet.
(S. 516)
Syyt siihen ettei hybridijärjestelmä käynnisty, vaihtelevat tilan-
teen mukaan. Tarkasta seuraavat seikat ja suorita asianmukaiset
toimenpiteet:
Hybridijärjestelmä ei käynnisty, vaikka suoritetaan ohjeistetut
käynnistystoimenpiteet. (S. 227)
Sisävalot ja ajovalot palavat himmeästi, tai äänitorvesta ei lähde
ääntä tai se kuuluu hiljaisena.
OM10566FI.book Page 646 Monday, February 15, 2021 12:00 PM

6477-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
7
Häiriön sattuessa
Syy saattaa olla yksi seuraavista:
l12 V -akun varaus saattaa olla purkautunut. (S. 651)
lToinen tai molemmat 12 V -akun kaapelikengistä voi olla irti.
(S. 516)
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon, jos ongelmaa ei saa korjattua tai jos korja-
usmenetelmät eivät ole tiedossa.
Jos hybridijärjestelmä ei käynnisty, seuraavia tilapäisiä toimenpiteitä
voidaan käyttää moottorin käynnistämiseksi siinä tapauksessa, että
käynnistyspainike ei toimi normaalilla tavalla.
Käytä tätä käynnistysmenetelmää ainoastaan hätätapauksessa.
Kytke seisontajarru.
Aseta vaihteenvalitsin P-vaihdeasentoon.
Valitse käynnistyspainikkeesta ACCESSORY-toimintatila.
Pidä käynnistyspainike painettuna noin 15 sekunnin ajan samalla
painaen jarrupoljinta tukevasti.
Vaikka hybridijärjestelmä voidaan käynnistää yllä mainitulla tavalla,
järjestelmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun luotettavan korjaamon tutkia au-
to.
Sisävalot ja ajovalot eivät kytkeydy tai äänitorvesta ei lähde ääntä.
Käynnistystoiminto hätätilanteessa
1
2
3
4
OM10566FI.book Page 647 Monday, February 15, 2021 12:00 PM

6487-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI

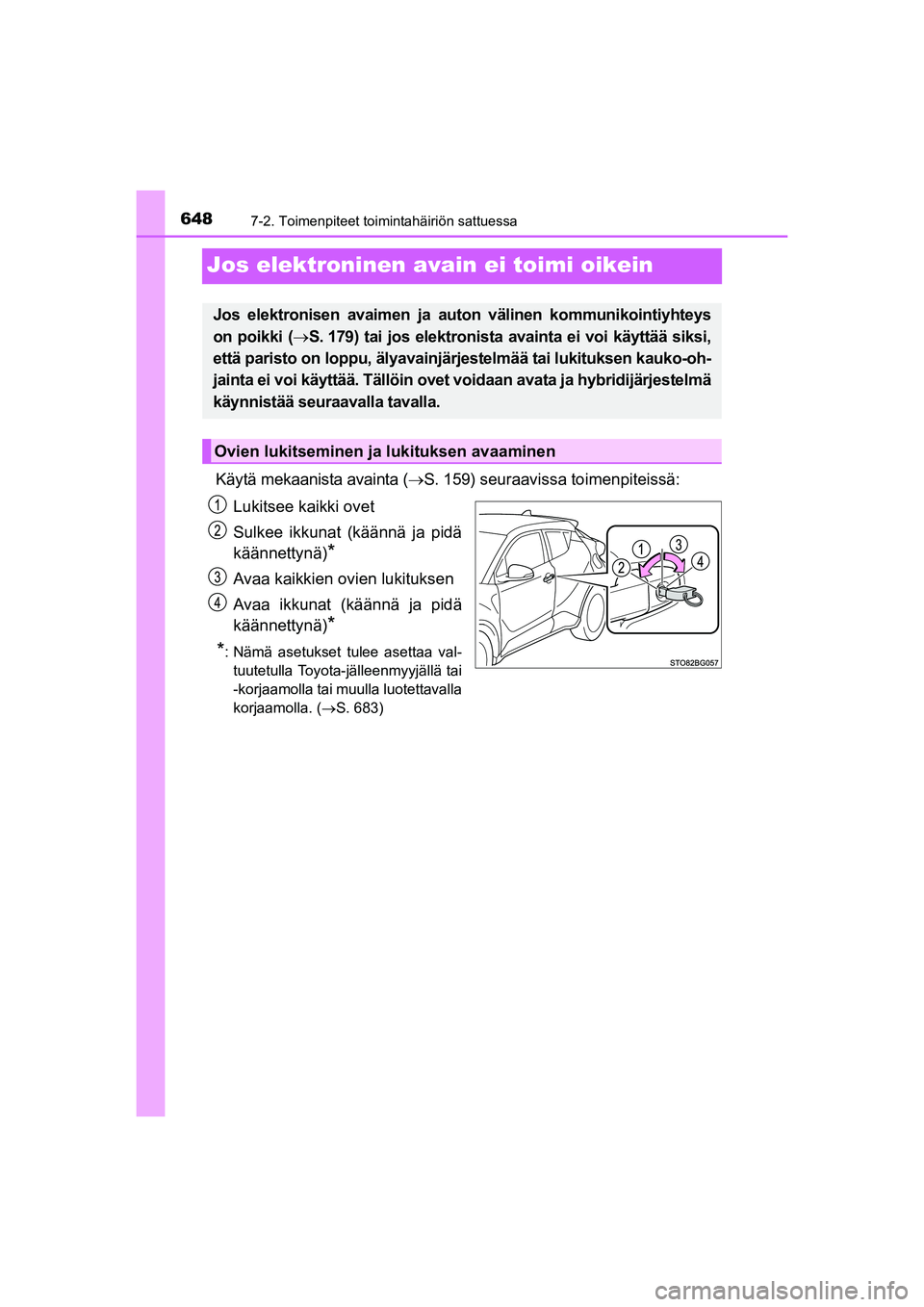

Jos elektroninen avain ei toimi oikein
Käytä mekaanista avainta (S. 159) seuraavissa toimenpiteissä:
Lukitsee kaikki ovet
Sulkee ikkunat (käännä ja pidä
käännettynä)
*
Avaa kaikkien ovien lukituksen
Avaa ikkunat (käännä ja pidä
käännettynä)
*
*
: Nämä asetukset tulee asettaa val-
tuutetulla Toyota-jälleenmyyjällä tai
-korjaamolla tai muulla luotettavalla
korjaamolla. (S. 683)
Jos elektronisen avaimen ja auton välinen kommunikointiyhteys
on poikki (S. 179) tai jos elektronista avainta ei voi käyttää siksi,
että paristo on loppu, älyavainjärjestelmää tai lukituksen kauko-oh-
jainta ei voi käyttää. Tällöin ovet voidaan avata ja hybridijärjestelmä
käynnistää seuraavalla tavalla.
Ovien lukitseminen ja lukituksen avaaminen
