TOYOTA C-HR 2020 Omistajan Käsikirja (in Finnish)

6497-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
7
Häiriön sattuessa
Varmistu, että vaihteenvalitsin on P-asennossa ja paina jarrupoljinta.
Kosketa käynnistyspainiketta
elektronisen avaimen Toyota-
merkillä varustetulla puolella.
Kun elektroninen avain havaitaan,
summeri soi ja käynnistyspainik-
keen ON-toimintatila tulee valituksi.
Kun älyavainjärjestelmä on kytket-
ty pois päältä muutettavista ase-
tuksista, käynnistyspainikkeesta
tulee valituksi ACCESSORY-toi-
mintatila.
Paina jarrupoljinta voimakkaasti ja tarkasta, että ja viestit
näkyvät monitoiminäytöllä.
Paina käynnistyspainiketta.
Tilanteessa, jossa hybridijärjestelmää ei edelleenkään saada toimi-
maan, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
Hybridijärjestelmän käynnistäminen
1
2
3
4
OM10566FI.book Page 649 Monday, February 15, 2021 12:00 PM

6507-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
nHybridijärjestelmän sammuttaminen
Kytke seisontajarru ja siirrä vaihteenvalitsin P-asentoon ja paina käynnistys-
painiketta kuten normaalitilanteessa, kun sammutat hybridijärjestelmän.
nAvaimen pariston vaihtaminen
Koska yllä esitetty menettelytapa on tarkoitettu poikkeustapauksiin, suositte-
lemme, että elektronisen avaimen paristo vaihdetaan välittömästi sen loput-
tua. (S. 548)
nHälytys (joissakin malleissa)
Jos ovet lukitaan mekaanisella avaimella, hälytysjärjestelmä ei kytkeydy.
Jos oven lukitus avataan mekaanisella avaimella hälytysjärjestelmän ollessa
kytkettynä, järjestelmä saattaa hälyttää. (S. 119)
nEri toimintatilojen valinta käynnistyspainikkeesta
Vapauta jarrupoljin ja paina käynnistyspainiketta vaiheessa yllä. Hybridijär-
jestelmä ei käynnisty ja toimintatilat vaihtuvat aina, kun painiketta painetaan.
(S. 228)
nJos elektroninen avain ei toimi kunnolla
lVarmistu, ettei älyavainjärjestelmää ole kytketty pois toiminnasta muutetta-
vista asetuksista. Jos se on kytketty pois päältä, kytke toiminto päälle.
(Muutettavat asetukset: S. 683)
lTarkasta, onko pariston säästötoiminto kytketty päälle. Jos on, kytke toimin-
to pois päältä. (S. 178)
VAROITUS
nKun käytät mekaanisella avaimella sähkötoimisia ikkunoita
Käytä sähkötoimista ikkunaa vasta, kun olet varmistunut, ettei kenenkään
matkustajan mikään kehonosa ole vaarassa jäädä sivuikkunan väliin. Älä
myöskään anna lasten käyttää mekaanista avainta. Lasten tai muiden mat-
kustajien kehon osat saattavat jäädä sähkötoimisten ikkunoiden väliin.
3
OM10566FI.book Page 650 Monday, February 15, 2021 12:00 PM

6517-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
7
Häiriön sattuessa
Jos 12 V -akun varaus on purkautunut
Jos sinulla on apukäynnistyskaapelit (tai apusyöttökaapelit) ja toinen
auto, jossa on 12 V -akku, voit käynnistää autosi apuakkukäynnistyk-
sellä alla olevien ohjeiden mukaisesti.
Hälyttimellä varustetut autot
(S. 119):
Varmistu, että elektroninen
avain on mukanasi.
Kun kytket apukäynnistyskaapelit
(tai apusyöttökaapelit), riippuen ti-
lanteesta, hälytys saattaa aktivoi-
tua ja ovet saattavat lukkiutua.
(S. 122)
2ZR-FXE-moottori: Avaa konepelti. (S. 506)
M20A-FXS-moottori: Avaa ko-
nepelti. (S. 506) ja sulake-
rasian suojus.
M20A-FXS-moottori: Avaa apu-
käynnistysnavan suojus.
Seuraavia toimenpiteitä voidaan käyttää hybridijärjestelmän käyn-
nistämiseen silloin, jos auton 12 V -akun varaus on purkautunut.
Voit myös ottaa yhteyttä mihin tahansa valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon.
1
2
3
OM10566FI.book Page 651 Monday, February 15, 2021 12:00 PM

6527-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
Kytke käynnistyskaapelit seuraavien ohjeiden mukaisesti:
2ZR-FXE-moottori
Kiinnitä positiivisen käynnistyskaapelin pää autosi akun positiivi-
seen (+)-napaan.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistyskaapelin pää toisen auton akun
negatiiviseen (-)-napaan.
Kytke negatiivisen kaapelin toisen pään liitin kiinteään ja maalaa-
mattomaan kohtaan pois 12-voltin akun läheisyydestä ja kaikista
liikkuvista osista kuvan osoittamalla tavalla.
4
OM10566FI.book Page 652 Monday, February 15, 2021 12:00 PM

6537-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
7
Häiriön sattuessa

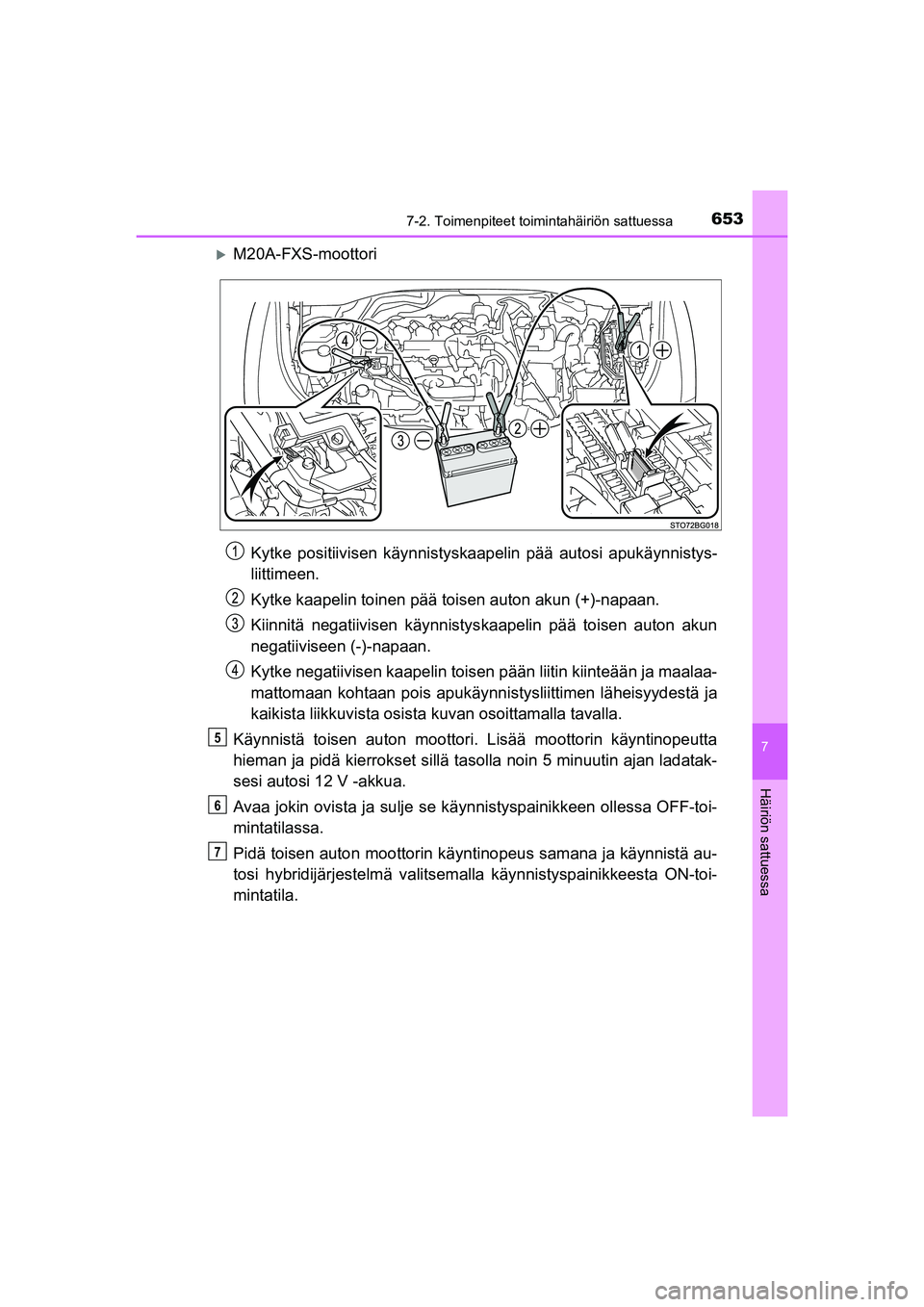

M20A-FXS-moottori
Kytke positiivisen käynnistyskaapelin pää autosi apukäynnistys-
liittimeen.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistyskaapelin pää toisen auton akun
negatiiviseen (-)-napaan.
Kytke negatiivisen kaapelin toisen pään liitin kiinteään ja maalaa-
mattomaan kohtaan pois apukäynnistysliittimen läheisyydestä ja
kaikista liikkuvista osista kuvan osoittamalla tavalla.
Käynnistä toisen auton moottori. Lisää moottorin käyntinopeutta
hieman ja pidä kierrokset sillä tasolla noin 5 minuutin ajan ladatak-
sesi autosi 12 V -akkua.
Avaa jokin ovista ja sulje se käynnistyspainikkeen ollessa OFF-toi-
mintatilassa.
Pidä toisen auton moottorin käyntinopeus samana ja käynnistä au-
tosi hybridijärjestelmä valitsemalla käynnistyspainikkeesta ON-toi-
mintatila.
5
6
7
OM10566FI.book Page 653 Monday, February 15, 2021 12:00 PM

6547-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
Varmistu, että READY-merkkivalo syttyy. Jos merkkivalo ei syty, ota
yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Kun hybridijärjestelmä on käynnistynyt, irrota käynnistyskaapelit
päinvastaisessa järjestyksessä kuin ne kiinnitettiin.
M20A-FXS-moottori: Sulje apukäynnistysliittimen suojus ja asenna
sulakerasian kansi paikoilleen.
Kun hybridijärjestelmä käynnistyy, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luotettavan korjaamon tarkastaa auto
mahdollisimman pian.
nHybridijärjestelmän käynnistäminen 12 V -akun varauksen ollessa pur-
kautunut
Hybridijärjestelmää ei voi käynnistää työntämällä autoa.
nEstääksesi 12 V -akun varauksen purkautumisen
lSammuta ajovalot ja audiojärjestelmä aina, kun hybridijärjestelmä on sam-
mutettuna.
lSammuta kaikki tarpeettomat sähkötoimiset laitteet aina, kun autolla ajetaan
hiljaista nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
nJos 12 V -akku irrotetaan virtapiiristä tai sen varaus pääsee purkautu-
maan
lECU-yksikköön tallennetut tiedot tyhjenevät. Jos 12-voltin akun varaus on
purkautunut, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
luotettavan korjaamon tarkastaa auto.
lJotkut järjestelmät saattavat vaatia alustuksen. (S. 697)
nKun irrotat 12 V -akun navat
Kun 12 voltin akun napakengät irrotetaan, ECU-yksikköön tallennetut tiedot
tyhjenevät. Ennen kuin irrotat 12 V -akun akkukengät, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
n12 V -akun lataaminen
12 V -akun varaus purkautuu vähitellen, vaikka autoa ei käytettäsi, luonnolli-
sista syistä ja tiettyjen sähkölaitteiden kulutusominaisuuksien vuoksi. Jos au-
to jätetään pitkäksi aikaa käyttämättä, 12 V -akun varaus saattaa purkautua,
eikä hybridijärjestelmää saada käynnistymään. (12 V -akku latautuu auto-
maattisesti hybridijärjestelmän ollessa käynnissä.)
8
9
10
OM10566FI.book Page 654 Monday, February 15, 2021 12:00 PM

6557-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
7
Häiriön sattuessa
nKun lataat tai vaihdat 12 V -akun
lJoissakin tilanteissa ei ovien lukitusta voida avata älyavainjärjestelmän toi-
minnolla, kun 12 V -akun varaus on purkautunut. Tässä tilanteessa käytä lu-
kituksen kauko-ohjausta tai mekaanista avainta avatuksesi ovien lukituksen
tai lukitaksesi ovet.
lHybridijärjestelmä ei välttämättä käynnisty ensimmäisellä yrityksellä sen jäl-
keen, kun 12 V -akku on ladattu, mutta käynnistyy normaalisti toisella yrittä-
mällä. Tämä ei ole merkki toimintahäiriöstä.
lKäynnistyspainikkeen toimintatila tallentuu auton muistiin. Kun 12 V -akku
kytketään uudelleen, järjestelmä palauttaa sen toimintatilan, joka oli valittu-
na ennen kuin 12 V -akun varaus purkautui. Ennen kuin irrotat 12 V -akun
virtapiiristä, valitse käynnistyspainikkeesta OFF-toimintatila.
Jos olet epävarma siitä mikä toimintatila oli valittuna käynnistyspainikkeesta
ennen kuin 12-voltin akun varaus purkautui, ole erityisen varovainen, kun
kytket 12-voltin akun takaisin virtapiiriin.
nJos vaihdat 12 V -akun
2ZR-FXE-moottori
lKäytä 12-voltin akkua, joka täyttää eurooppalaiset määräykset.
lKäytä 12 V -akkua, jonka ulkomitat ovat samat kuin edellisellä akulla (LN1),
20 tunnin kapasiteetti (20 HR) tai vastaava kapasiteetti (45 Ah) tai suurempi
ja teholuokitus (CCA) on vastaava kuin (295 A) tai suurempi.
• Jos koko on poikkeava, 12 voltin akkua ei saada kunnolla kiinnitettyä.
• Jos 20 tunnin kapasiteetti on alhainen, vaikka ajanjakso jona autoa ei
käytetä on lyhyt, 12 voltin akun varaus saattaa purkautua ja hybridijärjes-
telmää ei saada käynnistymään.
lOta yksityiskohtiin liittyen yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan korjaamoon.
OM10566FI.book Page 655 Monday, February 15, 2021 12:00 PM

6567-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
M20A-FXS-moottori
lValitse 12 voltin akku keskitetyllä kaasunpoistolla (Eurooppalaiset säännöt).
lKäytä 12 V -akkua, jonka ulkomitat ovat samat kuin edellisellä akulla (LN1),
20 tunnin kapasiteetti (20 HR) tai vastaava kapasiteetti (45 Ah) tai suurempi
ja teholuokitus (CCA) on vastaava kuin (260 A) tai suurempi.
• Jos koko on poikkeava, 12 voltin akkua ei saada kunnolla kiinnitettyä.
• Jos käytetään järjestelmään soveltumatonta akkua, 12-voltin akun suori-
tuskyky saattaa alentua eikä hybridijärjestelmää mahdollisesti saada
käynnistettyä.
• Jos 20 tunnin kapasiteetti on alhainen, vaikka ajanjakso jona autoa ei
käytetä on lyhyt, 12 voltin akun varaus saattaa purkautua ja hybridijärjes-
telmää ei saada käynnistymään.
lKäytä 12 V -akkua, jossa on kantokahva. Jos 12 V -akussa ei ole kantokah-
vaa, sen poistaminen on vaikeampaa.
lVaihdon jälkeen aseta seuraavat osat tukevasti 12 voltin akun poistoauk-
koon.
lOta yksityiskohtiin liittyen yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan korjaamoon. Kaasunpurkausaukon tulppa
Kaasunpurkausaukko
Poistoputki
• Käytä poistoputkea, joka oli kiinnitet-
tynä 12 voltin akkuun ennen akun
vaihtoa ja varmista, että putki kiinnit-
tyy kunnolla autossa olevaan pois-
toaukkoon.
• Käytä vaihdettavan 12 voltin akun
kaasunpurkausaukon tulppaa tai sitä
tulppaa, joka oli asennettuna edelli-
sessä akussa. (Riippuen vaihdetta-
vasta 12 voltin akusta,
kaasunpurkausaukko saattaa olla tul-
pattu.)
OM10566FI.book Page 656 Monday, February 15, 2021 12:00 PM

6577-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
7
Häiriön sattuessa
VAROITUS
nKun irrotat 12 V -akun navat
Irrota aina negatiivinen (-)-napa ensin. Jos plusnapa (+) osuu lähistöllä ole-
vaan metalliin plusnapaa irrotettaessa, voi syntyä kipinöitä jotka voivat joh-
taa tulipaloon, sähköiskuun tai jopa kuolemaan tai vakavaan
loukkaantumiseen.
nVälttääksesi 12 V -akun palamaan syttymisen tai räjähtämisen
Huomioi seuraavat varotoimenpiteet välttääksesi 12 V -akun mahdollisesti
kehittämän kaasun syttymisen vahingossa:
lVarmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja
että se ei vahingossa kosketa muita osia.
lÄlä anna käynnistyskaapeleiden "+"-päiden päästä kosketuksiin minkään
muiden osien kanssa tai metallipintojen kanssa, kuten kannatinten tai
maalaamattomien pintojen kanssa.
lÄlä anna käynnistyskaapeleiden "+"- ja "-"-puristimien koskettaa toisiaan.
lÄlä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta lä-
helle 12 V -akkua.
n12 V -akun varotoimenpiteet
12 V -akku sisältää myrkyllistä ja syövyttävää akkunestettä, ja muut akun
osat sisältävät lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet
käsitellessäsi 12 V -akkua:
lKun työskentelet 12 V -akun parissa, käytä aina suojalaseja ja varo, ettei
akkunestettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin
kanssa.
lÄlä kumarru 12 V -akun päälle.
lJos akkunestettä joutuu iholle tai silmiin, pese alue vedellä ja hakeudu lää-
kärin vastaanotolle.
Aseta märkä pesusieni tai vaatekappale altistuneeseen kohtaan, kunnes
pääset lääkärin hoitoon.
lPese aina kätesi käsiteltyäsi 12 V -akun kiinnikkeitä, napoja ja muita akun
osia.
lÄlä päästä lapsia 12 V -akun lähelle.
OM10566FI.book Page 657 Monday, February 15, 2021 12:00 PM

6587-2. Toimenpiteet toimintahäiriön sattuessa
C-HR_HV_OM_Europe_OM10566FI
VAROITUS
nKun olet ladannut 12 voltin akun (M20A-FXS-moottori)
Tarkastuta 12-voltin akku valtuutetulla Toyota-jälleenmyyjällä tai -korjaamolla tai
muussa luotettavassa korjaamossa mahdollisimman pian. Jos 12 voltin akku
on vanhenemassa, sen käytön seurauksena 12 voltin akusta saattaa alkaa erit-
tyä pahanhajuista kaasua, joka voi olla matkustajien terveydelle haitallista.
nJos vaihdat 12 V -akun
lJos kennon korkki ja tarkastusikkuna ovat lähellä kiinnityskappaletta, ak-
kuneste (rikkihappo) saattaa vuotaa ulos.
lSaadaksesi tietoa 12 V -akun vaihdosta, ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan korjaamoon.
lM20A-FXS-moottori: Vaihdon jälkeen kiinnitä poistoputki ja kaasunpurkaus-
aukon tulppa huolellisesti 12-voltin akun kaasunpurkausaukkoon. Jos kiinni-
tystä ei suoriteta huolellisesti, kaasu (vetykaasu) saattaa vuotaa auton sisäti-
loihin ja tästä syntyy vaaratilanne, jossa kaasu pääsee syttymään ja
räjähtämään.
HUOMAA
nKäsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita, varmistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimien jne. kanssa.
nEstääksesi autoon kohdistuvat vahingot (M20A-FXS-moottori)
Apukäynnistysliitintä käytetään, kun ladataan 12 V -akkua toisesta autosta
ongelmatilanteessa. Sitä ei voida käyttää toisen auton käynnistämiseen.
OM10566FI.book Page 658 Monday, February 15, 2021 12:00 PM
