TOYOTA C-HR 2020 Upute Za Rukovanje (in Croatian)

4414-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E■

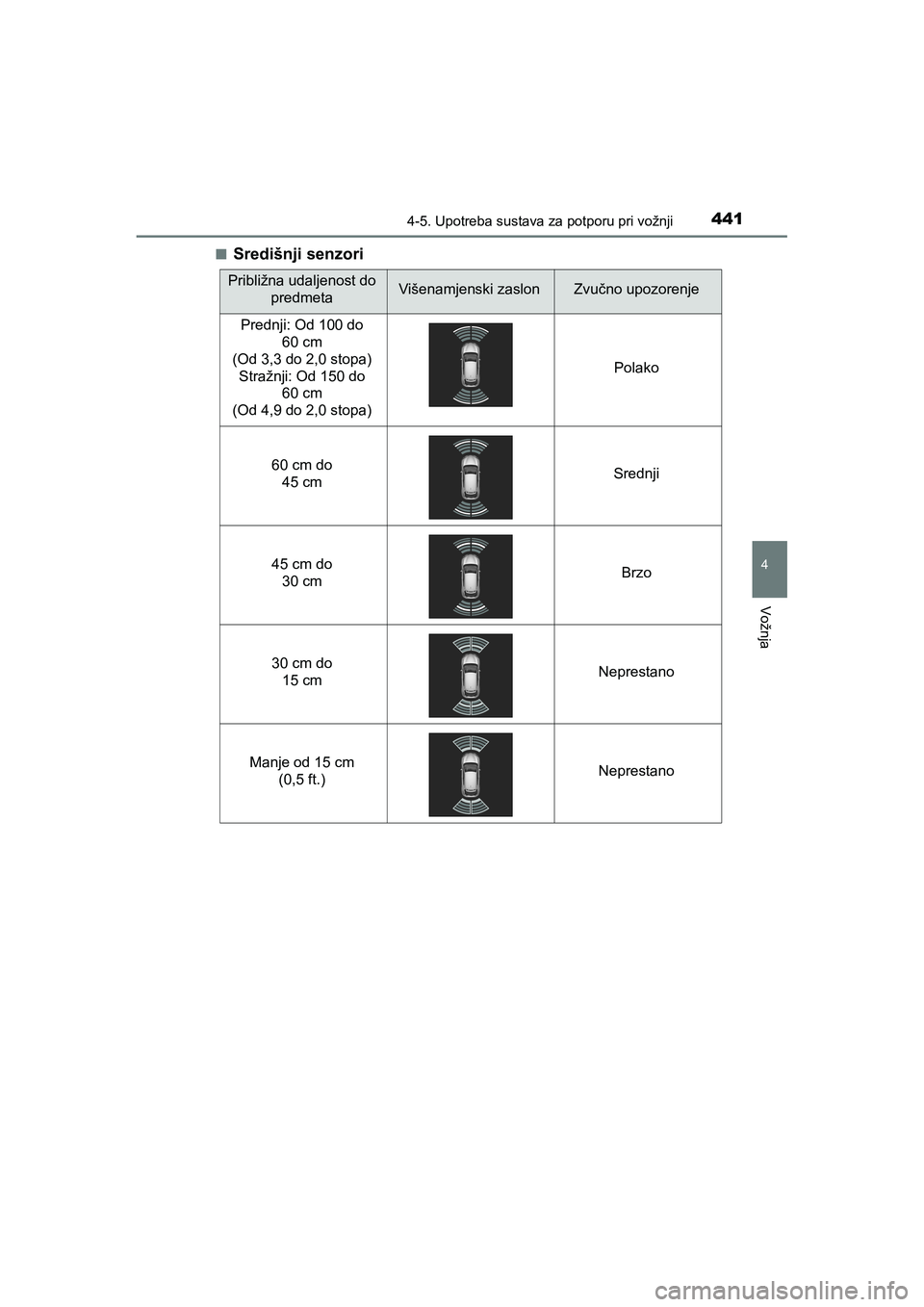

Središnji senzori
Približna udaljenost do
predmetaVišenamjenski zaslonZvučno upozorenje
Prednji: Od 100 do
60 cm
(Od 3,3 do 2,0 stopa)
Stražnji: Od 150 do
60 cm
(Od 4,9 do 2,0 stopa)Polako
60 cm do
45 cmSrednji
45 cm do
30 cmBrzo
30 cm do
15 cmNeprestano
Manje od 15 cm
(0,5 ft.)Neprestano
C-HR_HV_OM_Europe_OM10647CR.book Page 441 Saturday, November 16, 2019 5:49 PM

4424-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E■

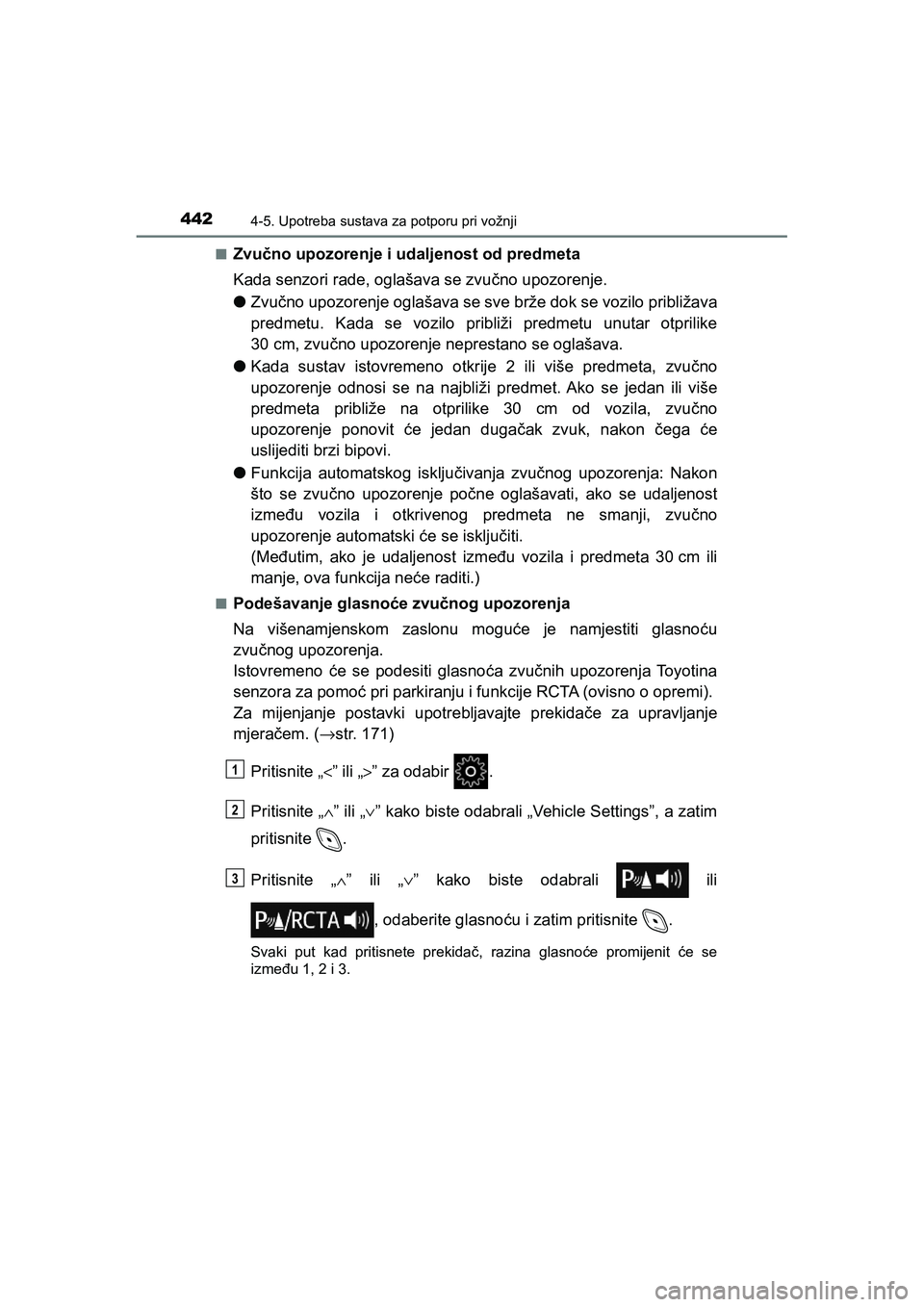

Zvučno upozorenje i udaljenost od predmeta
Kada senzori rade, oglašava se zvučno upozorenje.
●Zvučno upozorenje oglašava se sve brže dok se vozilo približava
predmetu. Kada se vozilo približi predmetu unutar otprilike
30 cm, zvučno upozorenje neprestano se oglašava.
●Kada sustav istovremeno otkrije 2 ili više predmeta, zvučno
upozorenje odnosi se na najbliži predmet. Ako se jedan ili više
predmeta približe na otprilike 30 cm od vozila, zvučno
upozorenje ponovit će jedan dugačak zvuk, nakon čega će
uslijediti brzi bipovi.
●Funkcija automatskog isključivanja zvučnog upozorenja: Nakon
što se zvučno upozorenje počne oglašavati, ako se udaljenost
između vozila i otkrivenog predmeta ne smanji, zvučno
upozorenje automatski će se isključiti.
(Međutim, ako je udaljenost između vozila i predmeta 30 cm ili
manje, ova funkcija neće raditi.)
■Podešavanje glasnoće zvučnog upozorenja
Na višenamjenskom zaslonu moguće je namjestiti glasnoću
zvučnog upozorenja.
Istovremeno će se podesiti glasnoća zvučnih upozorenja Toyotina
senzora za pomoć pri parkiranju i funkcije RCTA (ovisno o opremi).
Za mijenjanje postavki upotrebljavajte prekidače za upravljanje
mjeračem. (→str. 171)
Pritisnite „<” ili „>” za odabir .
Pritisnite „∧” ili „∨” kako biste odabrali „Vehicle Settings”, a zatim
pritisnite .
Pritisnite „∧” ili „∨” kako biste odabrali ili
, odaberite glasnoću i zatim pritisnite .
Svaki put kad pritisnete prekidač, razina glasnoće promijenit će se
između 1, 2 i 3.
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 442 Saturday, November 16, 2019 5:49 PM

4434-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E■

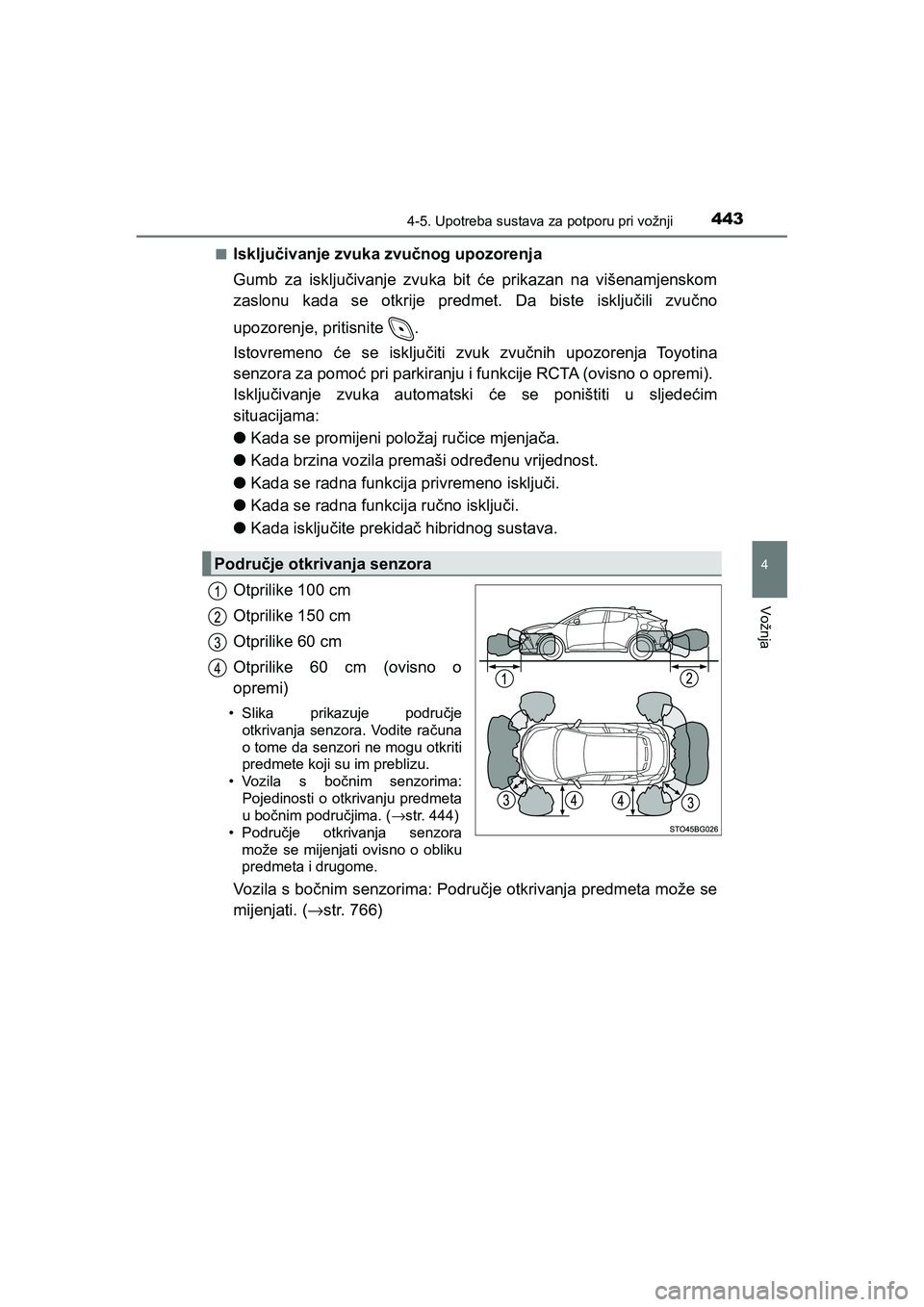

Isključivanje zvuka zvučnog upozorenja
Gumb za isključivanje zvuka bit će prikazan na višenamjenskom
zaslonu kada se otkrije predmet. Da biste isključili zvučno
upozorenje, pritisnite .
Istovremeno će se isključiti zvuk zvučnih upozorenja Toyotina
senzora za pomoć pri parkiranju i funkcije RCTA (ovisno o opremi).
Isključivanje zvuka automatski će se poništiti u sljedećim
situacijama:
●Kada se promijeni položaj ručice mjenjača.
●Kada brzina vozila premaši određenu vrijednost.
●Kada se radna funkcija privremeno isključi.
●Kada se radna funkcija ručno isključi.
●Kada isključite prekidač hibridnog sustava.
Otprilike 100 cm
Otprilike 150 cm
Otprilike 60 cm
Otprilike 60 cm (ovisno o
opremi)
• Slika prikazuje područje
otkrivanja senzora. Vodite računa
o tome da senzori ne mogu otkriti
predmete koji su im preblizu.
• Vozila s bočnim senzorima:
Pojedinosti o otkrivanju predmeta
u bočnim područjima. (→str. 444)
• Područje otkrivanja senzora
može se mijenjati ovisno o obliku
predmeta i drugome.
Vozila s bočnim senzorima: Područje otkrivanja predmeta može se
mijenjati. (→str. 766)
Područje otkrivanja senzora
C-HR_HV_OM_Europe_OM10647CR.book Page 443 Saturday, November 16, 2019 5:49 PM

4444-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E
■Sustavom se može upravljati
●Kada je prekidač hibridnog sustava u načinu rada IGNITION ON.
●Kada je uključena funkcija Toyotina senzora za pomoć pri parkiranju.
●Kada je brzina vozila manja od otprilike 10 km/h.
●Kada nije odabran položaj ručice mjenjača P.
●Vozila s bočnim senzorima: Upravljač se zaokreće za otprilike 90° ili više
■Podaci o senzornom otkrivanju
Tijekom upotrebe mogu se pojaviti sljedeće situacije.
●Senzori će možda moći otkriti samo predmete u blizini prednjih ili stražnjih
branika.
●Ovisno o obliku predmeta i drugim čimbenicima, područje otkrivanja može
biti skraćeno ili otkrivanje može biti nemoguće.
●Ako je predmet iznimno blizu senzoru, sustav ga možda neće moći otkriti.
●Između otkrivanja predmeta i prikaza postojat će kratko kašnjenje. Čak i pri
malim brzinama postoji mogućnost da predmet uđe u područje otkrivanja
senzora prije nego što se na zaslonu pojavi prikaz i oglasi se zvučno
upozorenje.
●Zbog glasnog zvuka iz audiosustava ili puhanja zraka klimatizacijskog
sustava može se smanjiti čujnost zvučnog upozorenja.
●Možda će biti teško čuti zvučno upozorenje ako se oglašavaju zvučna
upozorenja drugih sustava.
■Funkcija upozorenja o predmetima (vozila s bočnim senzorima)
Ako se predmet u podru
čju bočno od
vozila nalazi na putanji vozila dok se ono
kreće naprijed ili unatrag, ova funkcija
upozorava vozača putem zaslona i
zvučnog upozorenja.
Predmet
Procijenjena putanja vozila
C-HR_HV_OM_Europe_OM10647CR.book Page 444 Saturday, November 16, 2019 5:49 PM

4454-5. Upotreba sustava za potporu pri vožnji
4
Vožnja

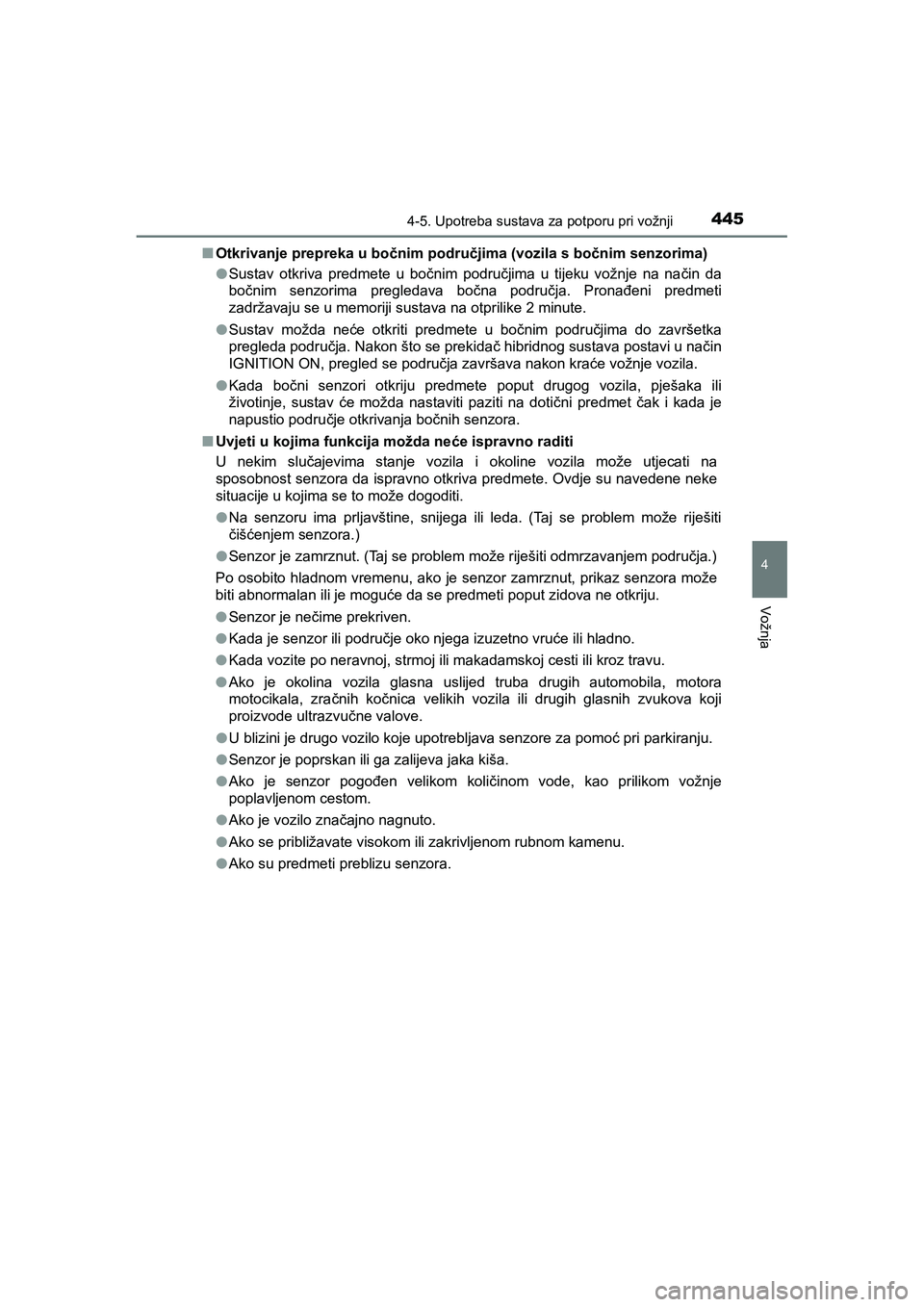

C-HR_HV_OM_Europe_OM10647E■Otkrivanje prepreka u bočnim područjima (vozila s bočnim senzorima)
●Sustav otkriva predmete u bočnim područjima u tijeku vožnje na način da
bočnim senzorima pregledava bočna područja. Pronađeni predmeti
zadržavaju se u memoriji sustava na otprilike 2 minute.
●Sustav možda neće otkriti predmete u bočnim područjima do završetka
pregleda područja. Nakon što se prekidač hibridnog sustava postavi u način
IGNITION ON, pregled se područja završava nakon kraće vožnje vozila.
●Kada bočni senzori otkriju predmete poput drugog vozila, pješaka ili
životinje, sustav će možda nastaviti paziti na dotični predmet čak i kada je
napustio područje otkrivanja bočnih senzora.
■Uvjeti u kojima funkcija možda neće ispravno raditi
U nekim slučajevima stanje vozila i okoline vozila može utjecati na
sposobnost senzora da ispravno otkriva predmete. Ovdje su navedene neke
situacije u kojima se to može dogoditi.
●Na senzoru ima prljavštine, snijega ili leda. (Taj se problem može riješiti
čišćenjem senzora.)
●Senzor je zamrznut. (Taj se problem može riješiti odmrzavanjem područja.)
Po osobito hladnom vremenu, ako je senzor zamrznut, prikaz senzora može
biti abnormalan ili je moguće da se predmeti poput zidova ne otkriju.
●Senzor je nečime prekriven.
●Kada je senzor ili područje oko njega izuzetno vruće ili hladno.
●Kada vozite po neravnoj, strmoj ili makadamskoj cesti ili kroz travu.
●Ako je okolina vozila glasna uslijed truba drugih automobila, motora
motocikala, zra
čnih kočnica velikih vozila ili drugih glasnih zvukova koji
proizvode ultrazvučne valove.
●U blizini je drugo vozilo koje upotrebljava senzore za pomoć pri parkiranju.
●Senzor je poprskan ili ga zalijeva jaka kiša.
●Ako je senzor pogođen velikom količinom vode, kao prilikom vožnje
poplavljenom cestom.
●Ako je vozilo značajno nagnuto.
●Ako se približavate visokom ili zakrivljenom rubnom kamenu.
●Ako su predmeti preblizu senzora.
C-HR_HV_OM_Europe_OM10647CR.book Page 445 Saturday, November 16, 2019 5:49 PM

4464-5. Upotreba sustava za potporu pri vožnji

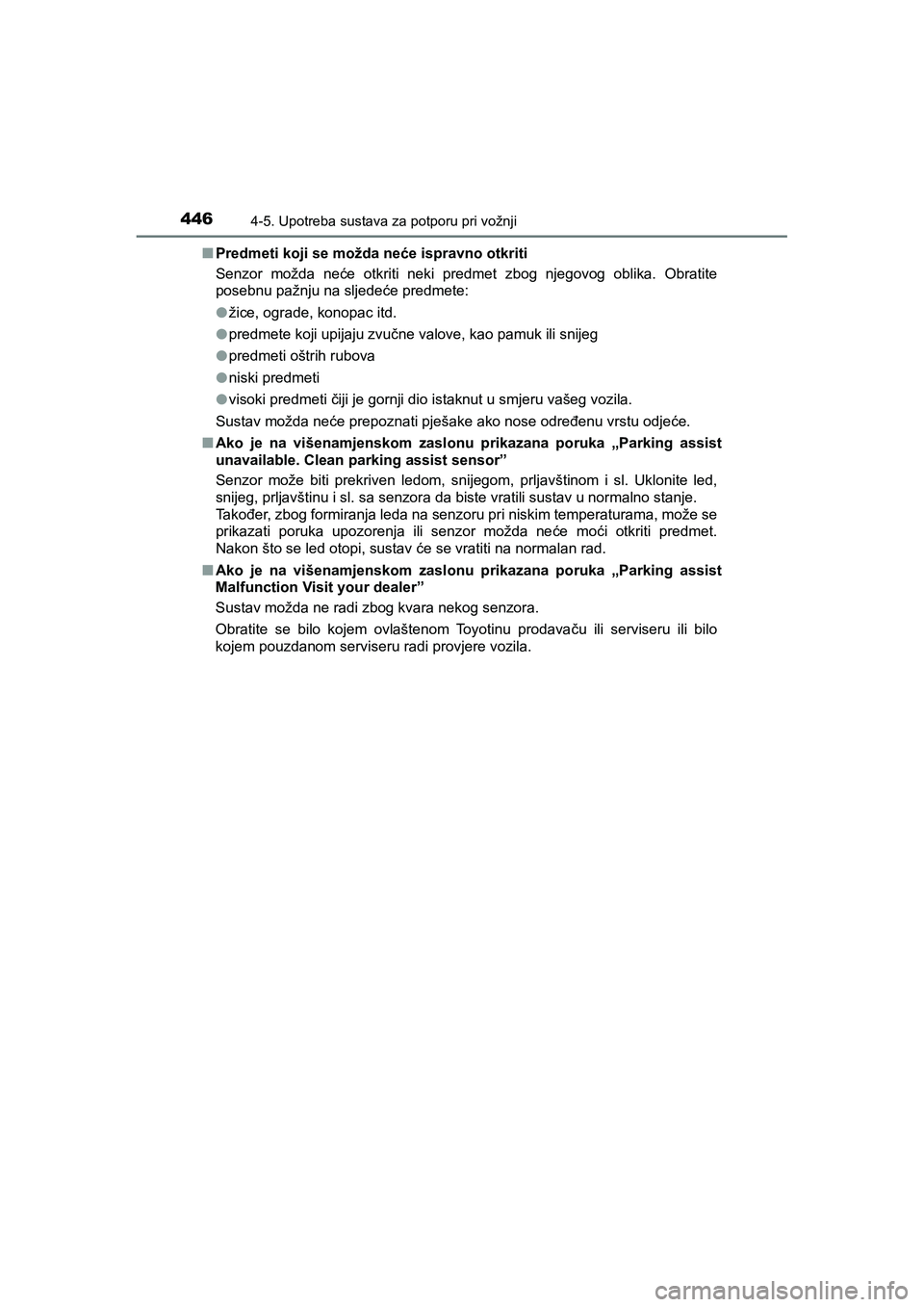

C-HR_HV_OM_Europe_OM10647E■Predmeti koji se možda neće ispravno otkriti
Senzor možda neće otkriti neki predmet zbog njegovog oblika. Obratite
posebnu pažnju na sljedeće predmete:
●žice, ograde, konopac itd.
●predmete koji upijaju zvučne valove, kao pamuk ili snijeg
●predmeti oštrih rubova
●niski predmeti
●visoki predmeti čiji je gornji dio istaknut u smjeru vašeg vozila.
Sustav možda neće prepoznati pješake ako nose određenu vrstu odjeće.
■Ako je na višenamjenskom zaslonu prikazana poruka „Parking assist
unavailable. Clean parking assist sensor”
Senzor može biti prekriven ledom, snijegom, prljavštinom i sl. Uklonite led,
snijeg, prljavštinu i sl. sa senzora da biste vratili sustav u normalno stanje.
Ta k ođer, zbog formiranja leda na senzoru pri niskim temperaturama, može se
prikazati poruka upozorenja ili senzor možda neće moći otkriti predmet.
Nakon što se led otopi, sustav će se vratiti na normalan rad.
■Ako je na višenamjenskom zaslonu prikazana poruka „Parking assist
Malfunction Visit your dealer”
Sustav možda ne radi zbog kvara nekog senzora.
Obratite se bilo kojem ovlaštenom Toyotinu prodavaču ili serviseru ili bilo
kojem pouzdanom serviseru radi provjere vozila.
C-HR_HV_OM_Europe_OM10647CR.book Page 446 Saturday, November 16, 2019 5:49 PM

4474-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

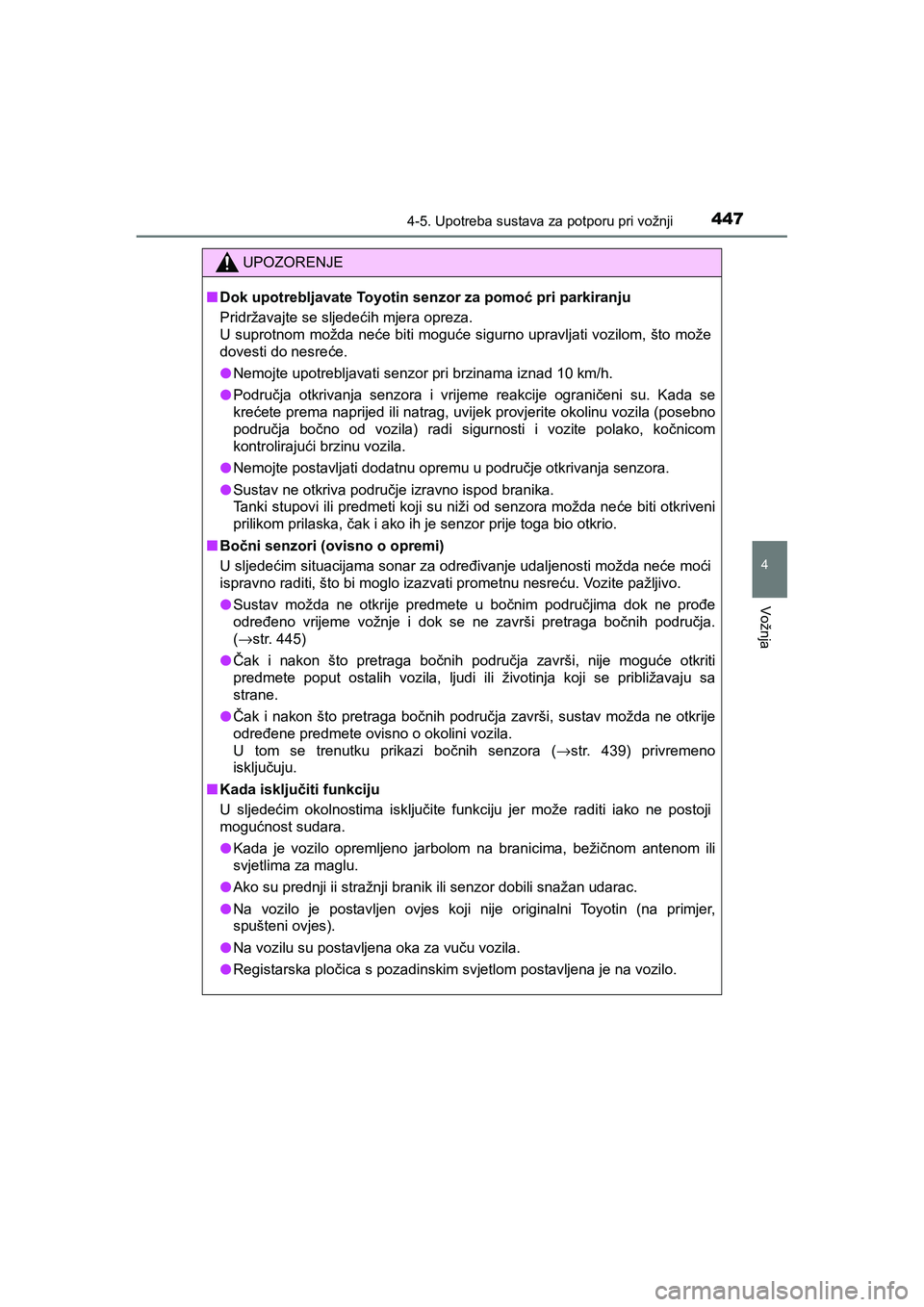

UPOZORENJE
■Dok upotrebljavate Toyotin senzor za pomoć pri parkiranju
Pridržavajte se sljedećih mjera opreza.
U suprotnom možda neće biti moguće sigurno upravljati vozilom, što može
dovesti do nesreće.
●Nemojte upotrebljavati senzor pri brzinama iznad 10 km/h.
●Područja otkrivanja senzora i vrijeme reakcije ograničeni su. Kada se
krećete prema naprijed ili natrag, uvijek provjerite okolinu vozila (posebno
područja bočno od vozila) radi sigurnosti i vozite polako, kočnicom
kontrolirajući brzinu vozila.
●Nemojte postavljati dodatnu opremu u područje otkrivanja senzora.
●Sustav ne otkriva područje izravno ispod branika.
Tanki stupovi ili predmeti koji su niži od senzora možda neće biti otkriveni
prilikom prilaska, čak i ako ih je senzor prije toga bio otkrio.
■Bočni senzori (ovisno o opremi)
U sljedećim situacijama sonar za određivanje udaljenosti možda neće moći
ispravno raditi, što bi moglo izazvati prometnu nesreću. Vozite pažljivo.
●Sustav možda ne otkrije predmete u bočnim područjima dok ne prođe
određeno vrijeme vožnje i dok se ne završi pretraga bočnih područja.
(→str. 445)
●Čak i nakon što pretraga bočnih područja završi, nije moguće otkriti
predmete poput ostalih vozila, ljudi ili životinja koji se približavaju sa
strane.
●Čak i nakon što pretraga bočnih podru
čja završi, sustav možda ne otkrije
određene predmete ovisno o okolini vozila.
U tom se trenutku prikazi bočnih senzora (→str. 439) privremeno
isključuju.
■Kada isključiti funkciju
U sljedećim okolnostima isključite funkciju jer može raditi iako ne postoji
mogućnost sudara.
●Kada je vozilo opremljeno jarbolom na branicima, bežičnom antenom ili
svjetlima za maglu.
●Ako su prednji ii stražnji branik ili senzor dobili snažan udarac.
●Na vozilo je postavljen ovjes koji nije originalni Toyotin (na primjer,
spušteni ovjes).
●Na vozilu su postavljena oka za vuču vozila.
●Registarska pločica s pozadinskim svjetlom postavljena je na vozilo.
C-HR_HV_OM_Europe_OM10647CR.book Page 447 Saturday, November 16, 2019 5:49 PM

4484-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

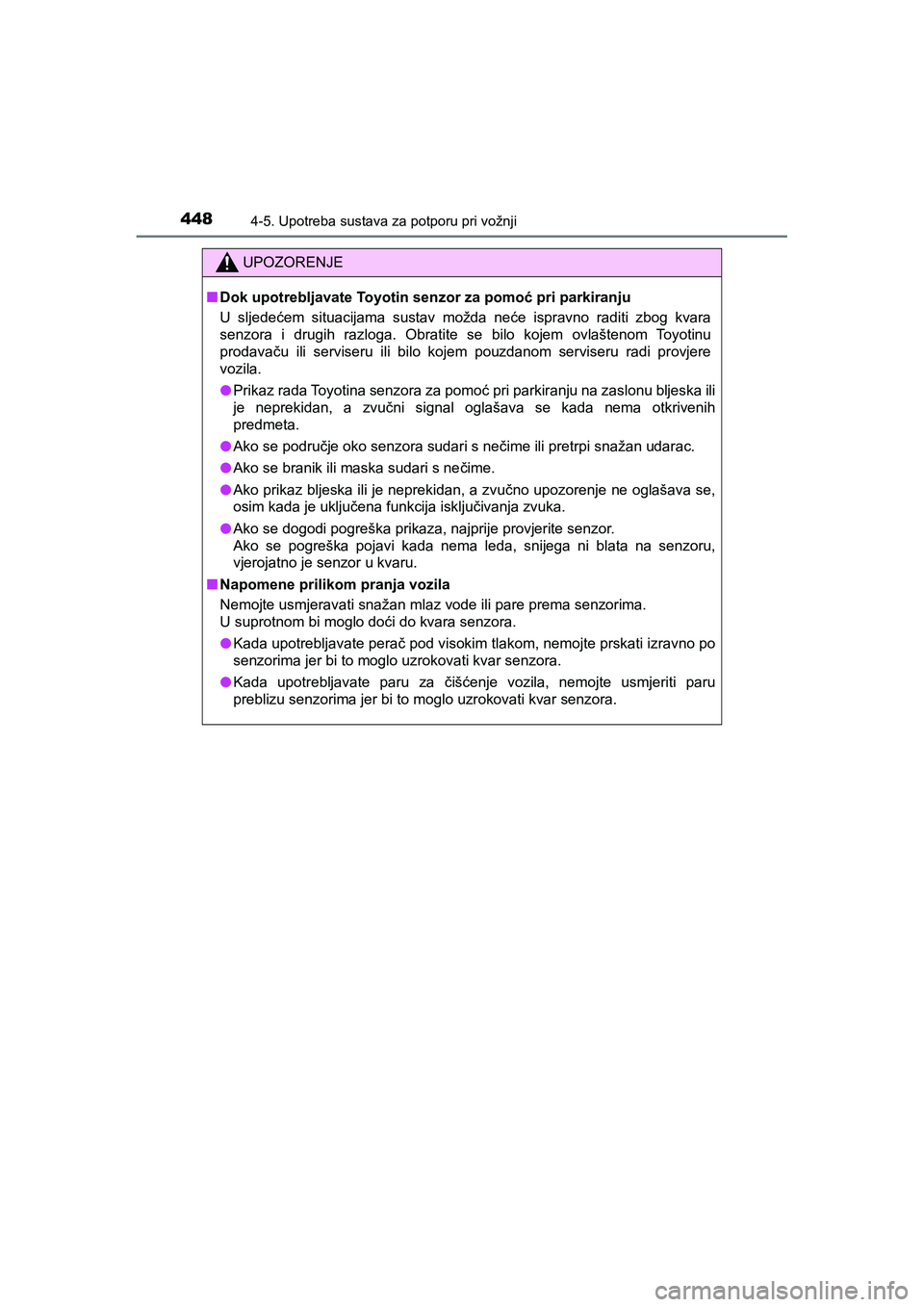

UPOZORENJE
■Dok upotrebljavate Toyotin senzor za pomoć pri parkiranju
U sljedećem situacijama sustav možda neće ispravno raditi zbog kvara
senzora i drugih razloga. Obratite se bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem pouzdanom serviseru radi provjere
vozila.
●Prikaz rada Toyotina senzora za pomoć pri parkiranju na zaslonu bljeska ili
je neprekidan, a zvučni signal oglašava se kada nema otkrivenih
predmeta.
●Ako se područje oko senzora sudari s nečime ili pretrpi snažan udarac.
●Ako se branik ili maska sudari s nečime.
●Ako prikaz bljeska ili je neprekidan, a zvučno upozorenje ne oglašava se,
osim kada je uključena funkcija isključivanja zvuka.
●Ako se dogodi pogreška prikaza, najprije provjerite senzor.
Ako se pogreška pojavi kada nema leda, snijega ni blata na senzoru,
vjerojatno je senzor u kvaru.
■Napomene prilikom pranja vozila
Nemojte usmjeravati snažan mlaz vode ili pare prema senzorima.
U suprotnom bi moglo doći do kvara senzora.
●Kada upotrebljavate perač pod visokim tlakom, nemojte prskati izravno po
senzorima jer bi to moglo uzrokovati kvar senzora.
●Kada upotrebljavate paru za čišćenje vozila, nemojte usmjeriti paru
preblizu senzorima jer bi to moglo uzrokovati kvar senzora.
C-HR_HV_OM_Europe_OM10647CR.book Page 448 Saturday, November 16, 2019 5:49 PM

449
4
4-5. Upotreba sustava za potporu pri vožnji
Vožnja
C-HR_HV_OM_Europe_OM10647E

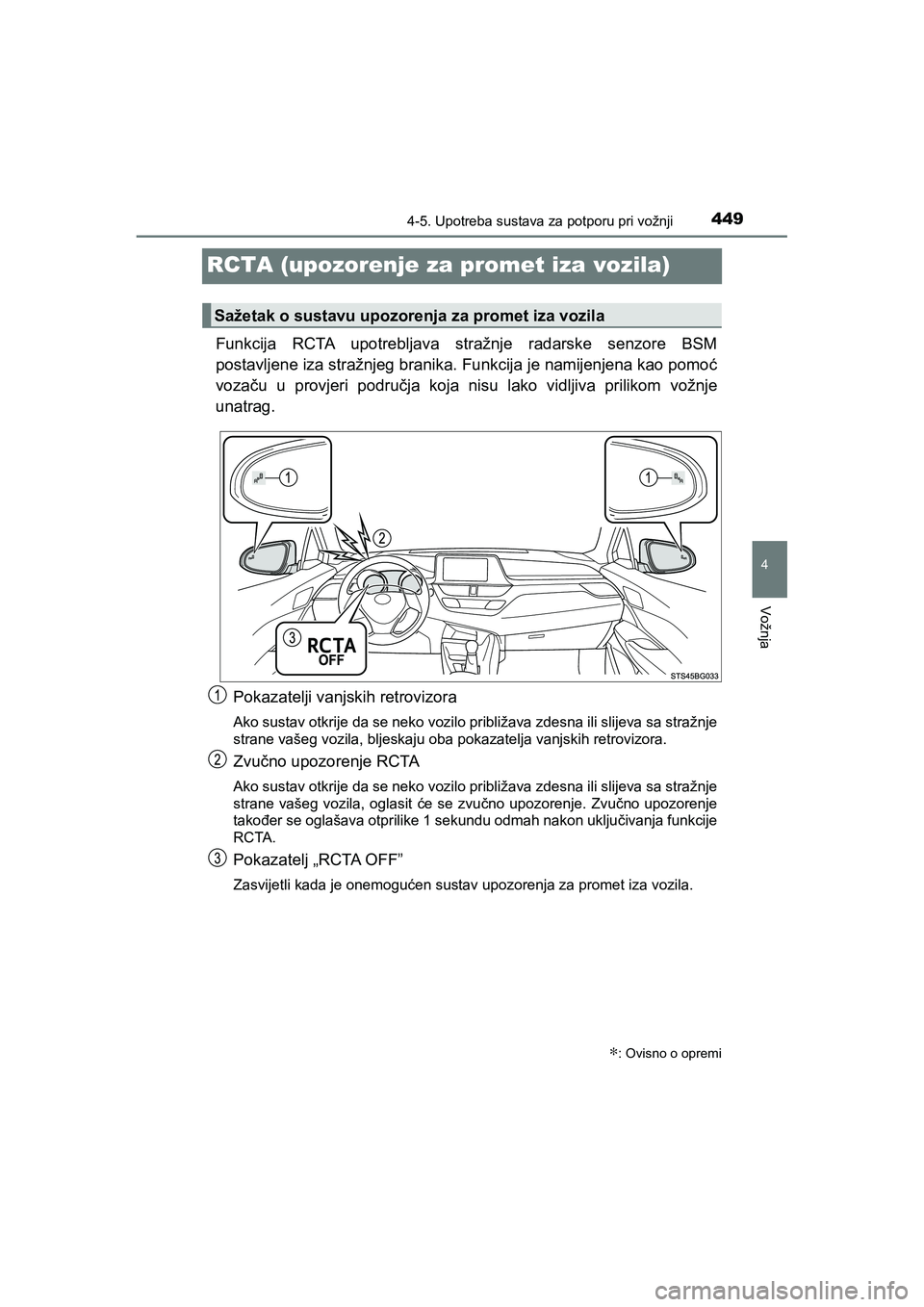

RCTA (upozorenje za promet iza vozila)
Funkcija RCTA upotrebljava stražnje radarske senzore BSM
postavljene iza stražnjeg branika. Funkcija je namijenjena kao pomoć
vozaču u provjeri područja koja nisu lako vidljiva prilikom vožnje
unatrag.
Pokazatelji vanjskih retrovizora
Ako sustav otkrije da se neko vozilo približava zdesna ili slijeva sa stražnje
strane vašeg vozila, bljeskaju oba pokazatelja vanjskih retrovizora.
Zvučno upozorenje RCTA
Ako sustav otkrije da se neko vozilo približava zdesna ili slijeva sa stražnje
strane vašeg vozila, oglasit će se zvučno upozorenje. Zvučno upozorenje
također se oglašava otprilike 1 sekundu odmah nakon uključivanja funkcije
RCTA.
Pokazatelj „RCTA OFF”
Zasvijetli kada je onemogućen sustav upozorenja za promet iza vozila.
∗: Ovisno o opremi
Sažetak o sustavu upozorenja za promet iza vozila
C-HR_HV_OM_Europe_OM10647CR.book Page 449 Saturday, November 16, 2019 5:49 PM

4504-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E
Pritisnite „<” ili „>” na prekidačima za upravljanje mjeračem
i odaberite .
Pritisnite „∧” ili „∨” na prekidačima za upravljanje mjeračem
i odaberite .
Pritisnite „∧” ili „∨” na prekidačima za upravljanje mjeračem
i odaberite „RCTA”.
Kada je funkcija RCTA onemogućena, pali se pokazatelj RCTA OFF
(→str. 449). (Svaki put kada isključite prekidač hibridnog sustava,
a zatim ga promijenite u način IGNITION ON, funkcija RCTA automatski
će se omogućiti.)
■Vidljivost pokazatelja vanjskih retrovizora
Pod jarkim sunčevim svjetlom pokazatelj vanjskih retrovizora može biti teško
vidljiv.
■Čujnost zvučnog upozorenja za promet iza vozila (RCTA)
Zvučno upozorenje funkcije RCTA može biti teško čujno uz druge glasne
zvukove, kao što je glasan zvuk audiosustava.
■Kada se na višenamjenskom zaslonu prikazuje poruka „RCTA
Unavailable.”
U blizini područja senzora na braniku nakupila se voda, snijeg, blato i sl.
(→str. 432).
Uklanjanje vode, snijega, blata i slično s branika u blizini područja senzora
trebalo bi vratiti sustav na normalan rad.
Isto tako, senzor možda neće ispravno raditi ako se upotrebljava pri iznimno
toplom ili hladnom vremenu.
■Kada se na višenamjenskom zaslonu prikazuje poruka „RCTA
Malfunction Visit Your Dealer.”
Možda postoji kvar u senzoru ili senzor nije poravnat. Obratite se bilo kojem
ovlaštenom Toyotinu prodavaču ili serviseru ili bilo kojem pouzdanom
serviseru radi provjere vozila.
■Stražnji bočni radarski senzori
→str. 432
Uključivanje/isključivanje funkcije RCTA
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 450 Saturday, November 16, 2019 5:49 PM
