4514-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

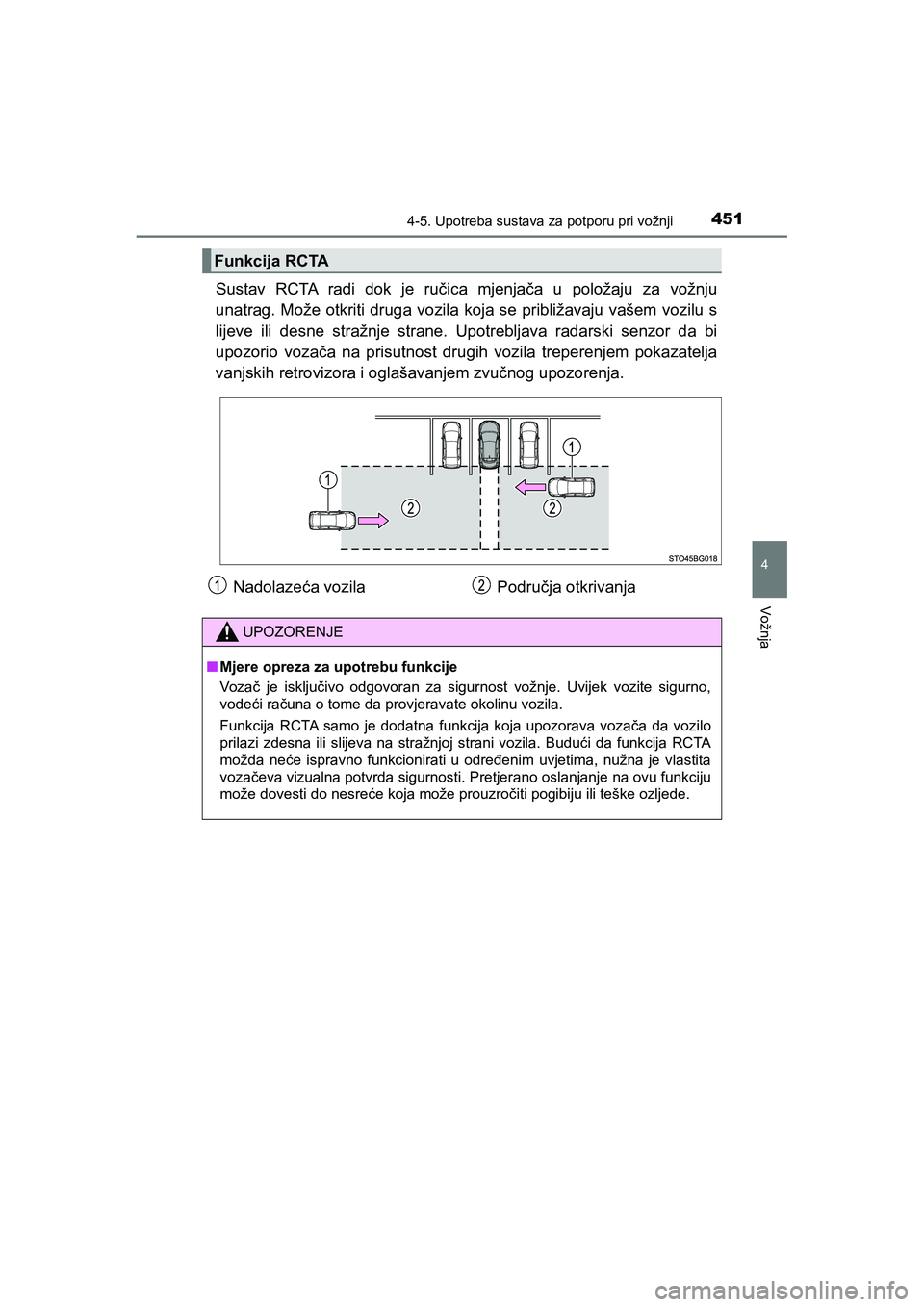

Sustav RCTA radi dok je ručica mjenjača u položaju za vožnju
unatrag. Može otkriti druga vozila koja se približavaju vašem vozilu s
lijeve ili desne stražnje strane. Upotrebljava radarski senzor da bi
upozorio vozača na prisutnost drugih vozila treperenjem pokazatelja
vanjskih retrovizora i oglašavanjem zvučnog upozorenja.
Funkcija RCTA
Nadolazeća vozila Područja otkrivanja
UPOZORENJE
■Mjere opreza za upotrebu funkcije
Vo z ač je isključivo odgovoran za sigurnost vožnje. Uvijek vozite sigurno,
vodeći računa o tome da provjeravate okolinu vozila.
Funkcija RCTA samo je dodatna funkcija koja upozorava vozača da vozilo
prilazi zdesna ili slijeva na stražnjoj strani vozila. Budući da funkcija RCTA
možda neće ispravno funkcionirati u određenim uvjetima, nužna je vlastita
vozačeva vizualna potvrda sigurnosti. Pretjerano oslanjanje na ovu funkciju
može dovesti do nesreće koja može prouzročiti pogibiju ili teške ozljede.
C-HR_HV_OM_Europe_OM10647CR.book Page 451 Saturday, November 16, 2019 5:49 PM

4524-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

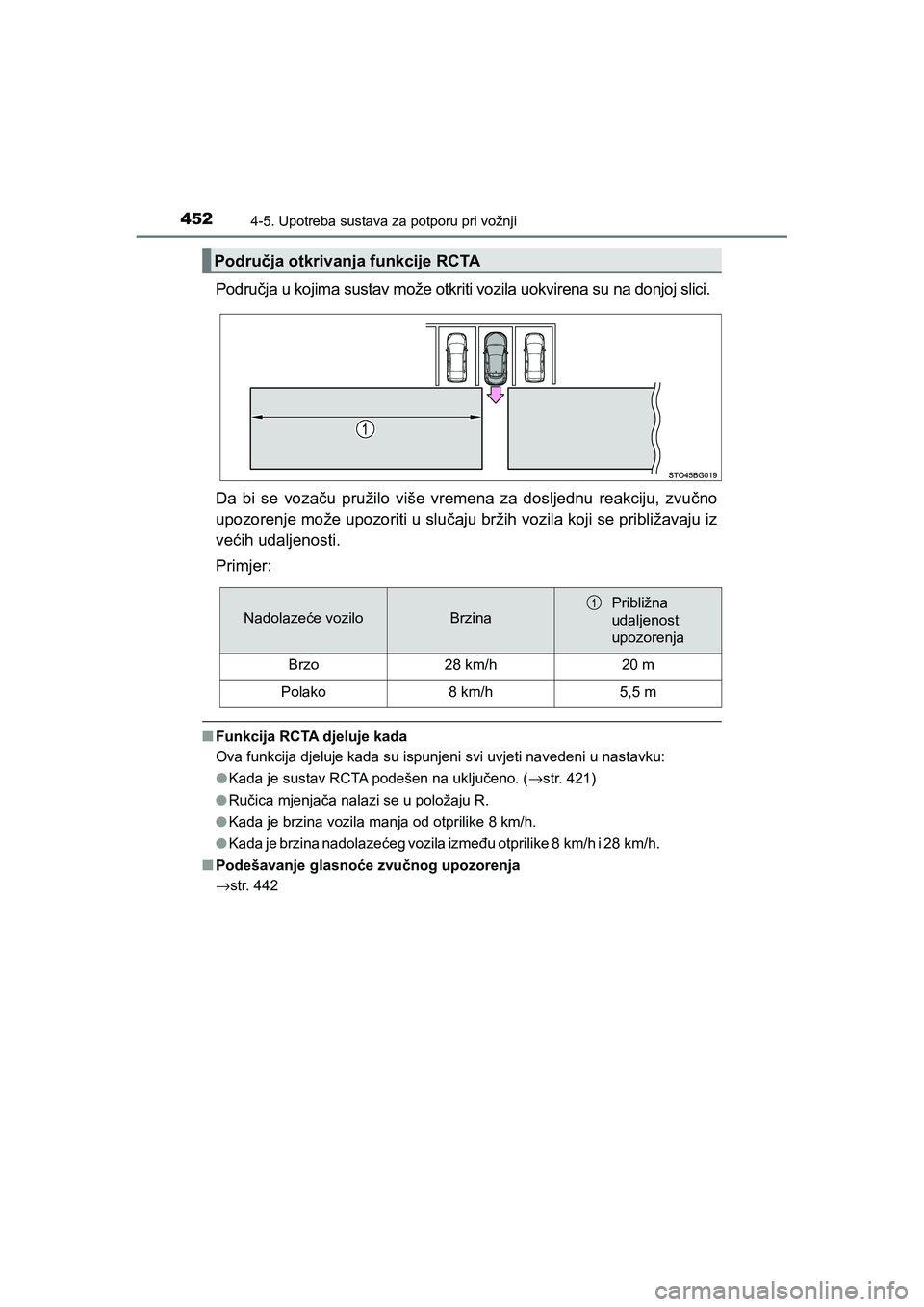

Područja u kojima sustav može otkriti vozila uokvirena su na donjoj slici.
Da bi se vozaču pružilo više vremena za dosljednu reakciju, zvučno
upozorenje može upozoriti u slučaju bržih vozila koji se približavaju iz
većih udaljenosti.
Primjer:
■Funkcija RCTA djeluje kada
Ova funkcija djeluje kada su ispunjeni svi uvjeti navedeni u nastavku:
●Kada je sustav RCTA podešen na uključeno. (→str. 421)
●Ručica mjenjača nalazi se u položaju R.
●Kada je brzina vozila manja od otprilike 8 km/h.
●Kada je brzina nadolazećeg vozila između otprilike 8 km/h i 28 km/h.
■Podešavanje glasnoće zvučnog upozorenja
→str. 442
Područja otkrivanja funkcije RCTA
Nadolazeće voziloBrzinaPribližna
udaljenost
upozorenja
Brzo28 km/h20 m
Polako8 km/h5,5 m
C-HR_HV_OM_Europe_OM10647CR.book Page 452 Saturday, November 16, 2019 5:49 PM

4534-5. Upotreba sustava za potporu pri vožnji
4
Vožnja

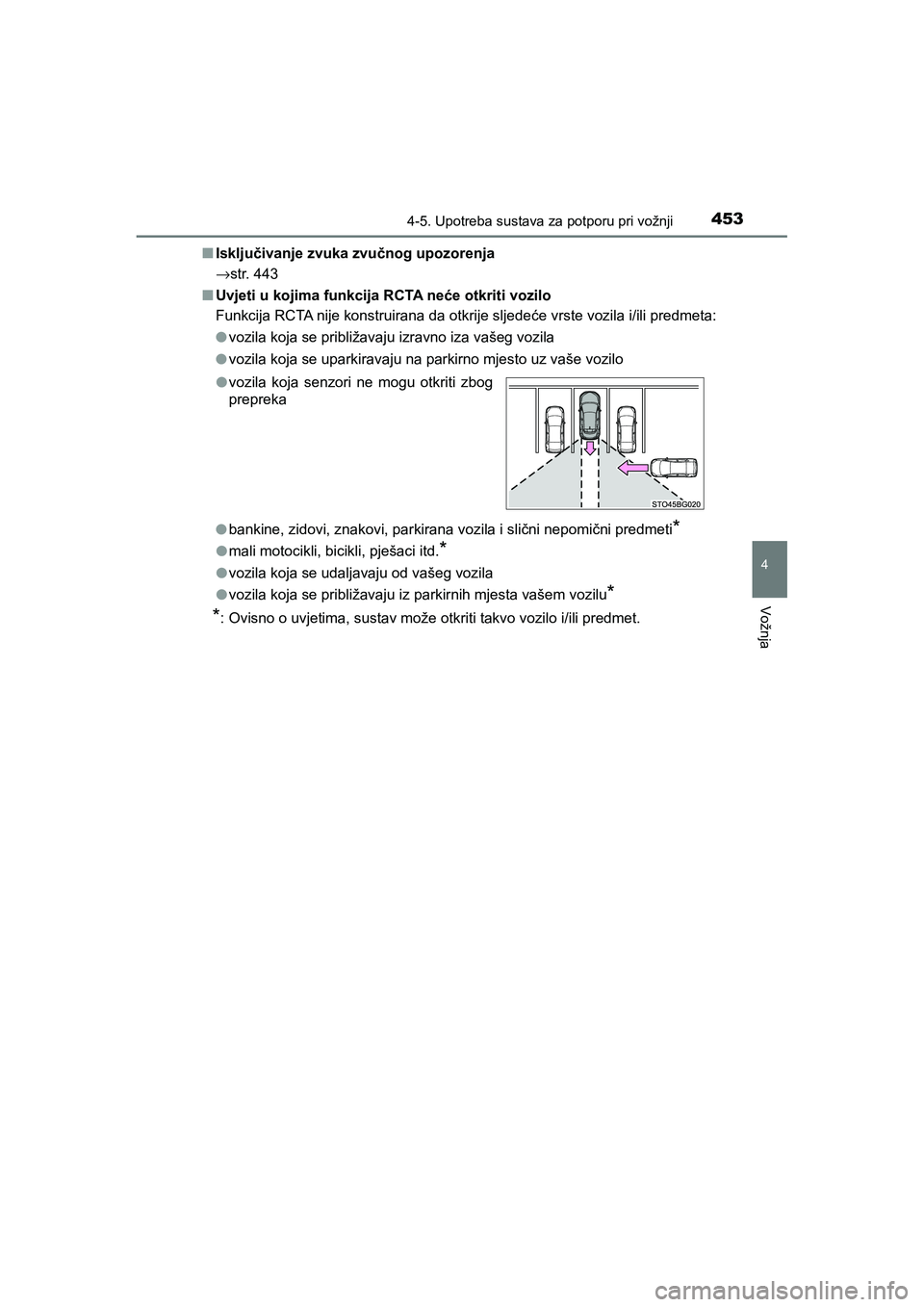

C-HR_HV_OM_Europe_OM10647E■Isključivanje zvuka zvučnog upozorenja
→str. 443
■Uvjeti u kojima funkcija RCTA neće otkriti vozilo
Funkcija RCTA nije konstruirana da otkrije sljedeće vrste vozila i/ili predmeta:
●vozila koja se približavaju izravno iza vašeg vozila
●vozila koja se uparkiravaju na parkirno mjesto uz vaše vozilo
●bankine, zidovi, znakovi, parkirana vozila i slični nepomični predmeti
*
●mali motocikli, bicikli, pješaci itd.*
●vozila koja se udaljavaju od vašeg vozila
●vozila koja se približavaju iz parkirnih mjesta vašem vozilu
*
*
: Ovisno o uvjetima, sustav može otkriti takvo vozilo i/ili predmet. ●vozila koja senzori ne mogu otkriti zbog
prepreka
C-HR_HV_OM_Europe_OM10647CR.book Page 453 Saturday, November 16, 2019 5:49 PM

4544-5. Upotreba sustava za potporu pri vožnji

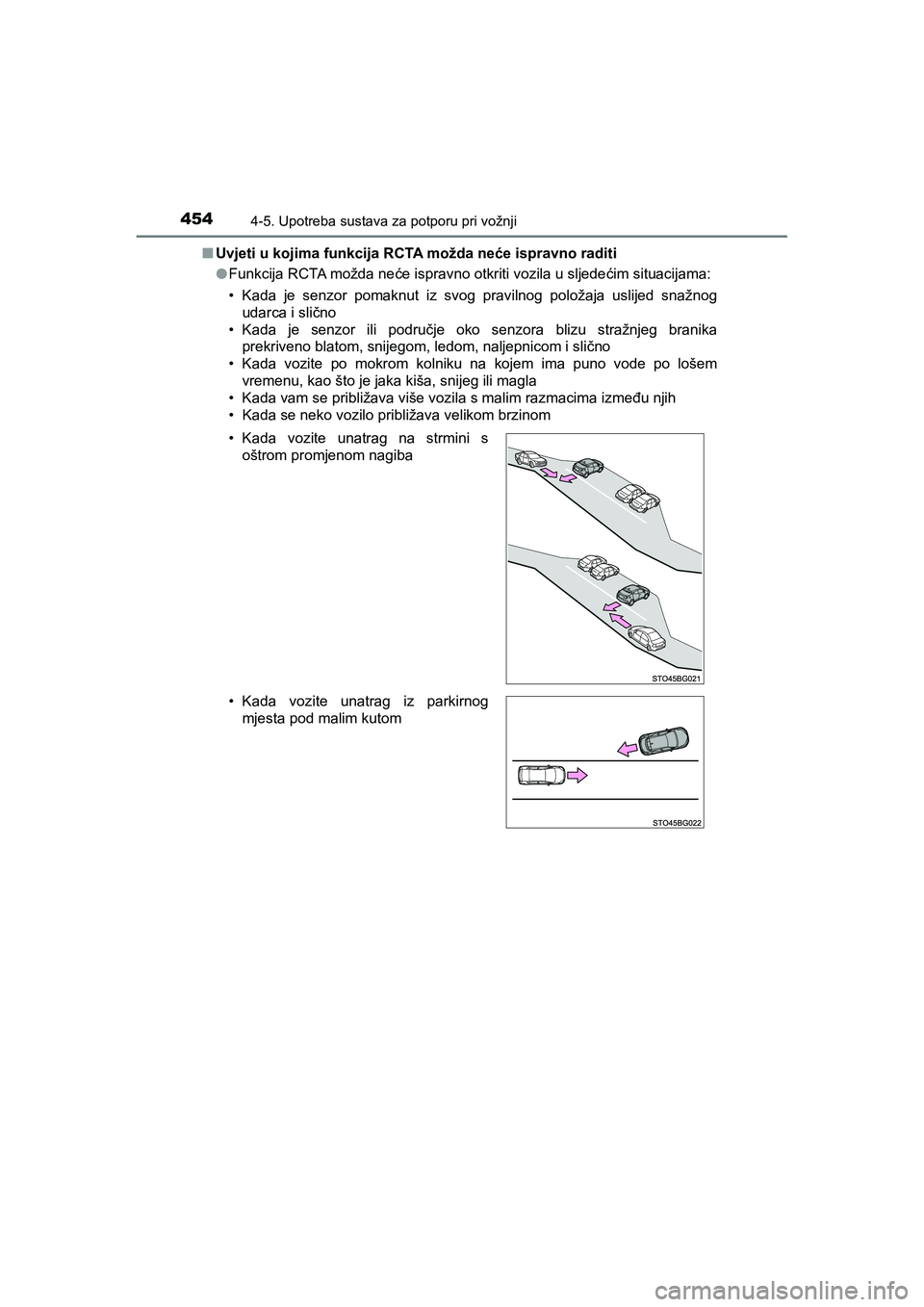

C-HR_HV_OM_Europe_OM10647E■Uvjeti u kojima funkcija RCTA možda neće ispravno raditi
●Funkcija RCTA možda neće ispravno otkriti vozila u sljedećim situacijama:
• Kada je senzor pomaknut iz svog pravilnog položaja uslijed snažnog
udarca i slično
• Kada je senzor ili područje oko senzora blizu stražnjeg branika
prekriveno blatom, snijegom, ledom, naljepnicom i slično
• Kada vozite po mokrom kolniku na kojem ima puno vode po lošem
vremenu, kao što je jaka kiša, snijeg ili magla
• Kada vam se približava više vozila s malim razmacima između njih
• Kada se neko vozilo približava velikom brzinom
• Kada vozite unatrag na strmini s
oštrom promjenom nagiba
• Kada vozite unatrag iz parkirnog
mjesta pod malim kutom
C-HR_HV_OM_Europe_OM10647CR.book Page 454 Saturday, November 16, 2019 5:49 PM

4554-5. Upotreba sustava za potporu pri vožnji
4
Vožnja

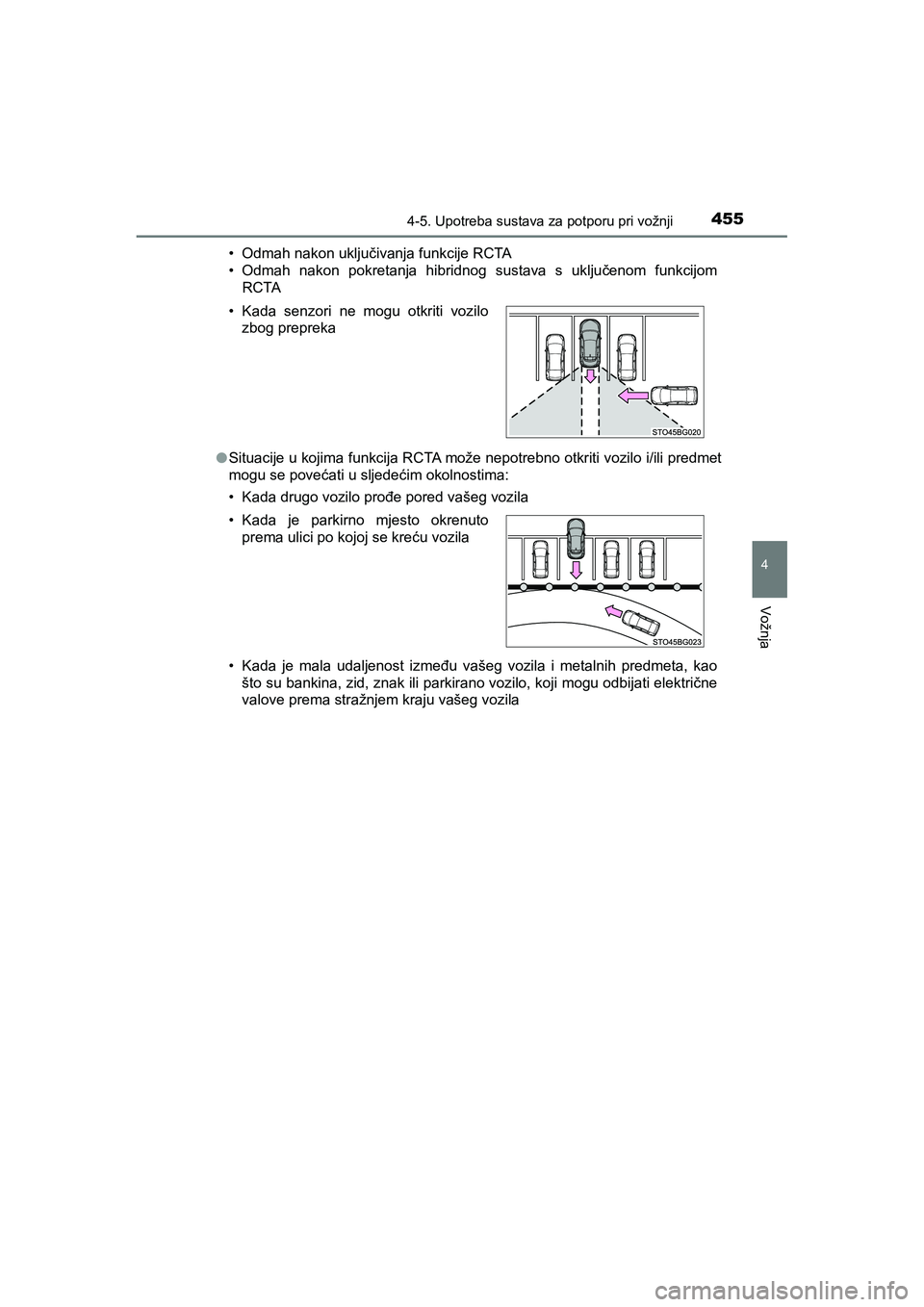

C-HR_HV_OM_Europe_OM10647E• Odmah nakon uključivanja funkcije RCTA
• Odmah nakon pokretanja hibridnog sustava s uključenom funkcijom
RCTA
●Situacije u kojima funkcija RCTA može nepotrebno otkriti vozilo i/ili predmet
mogu se povećati u sljedećim okolnostima:
• Kada drugo vozilo prođe pored vašeg vozila
• Kada je mala udaljenost između vašeg vozila i metalnih predmeta, kao
što su bankina, zid, znak ili parkirano vozilo, koji mogu odbijati električne
valove prema stražnjem kraju vašeg vozila • Kada senzori ne mogu otkriti vozilo
zbog prepreka
• Kada je parkirno mjesto okrenuto
prema ulici po kojoj se kreću vozila
C-HR_HV_OM_Europe_OM10647CR.book Page 455 Saturday, November 16, 2019 5:49 PM

4564-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

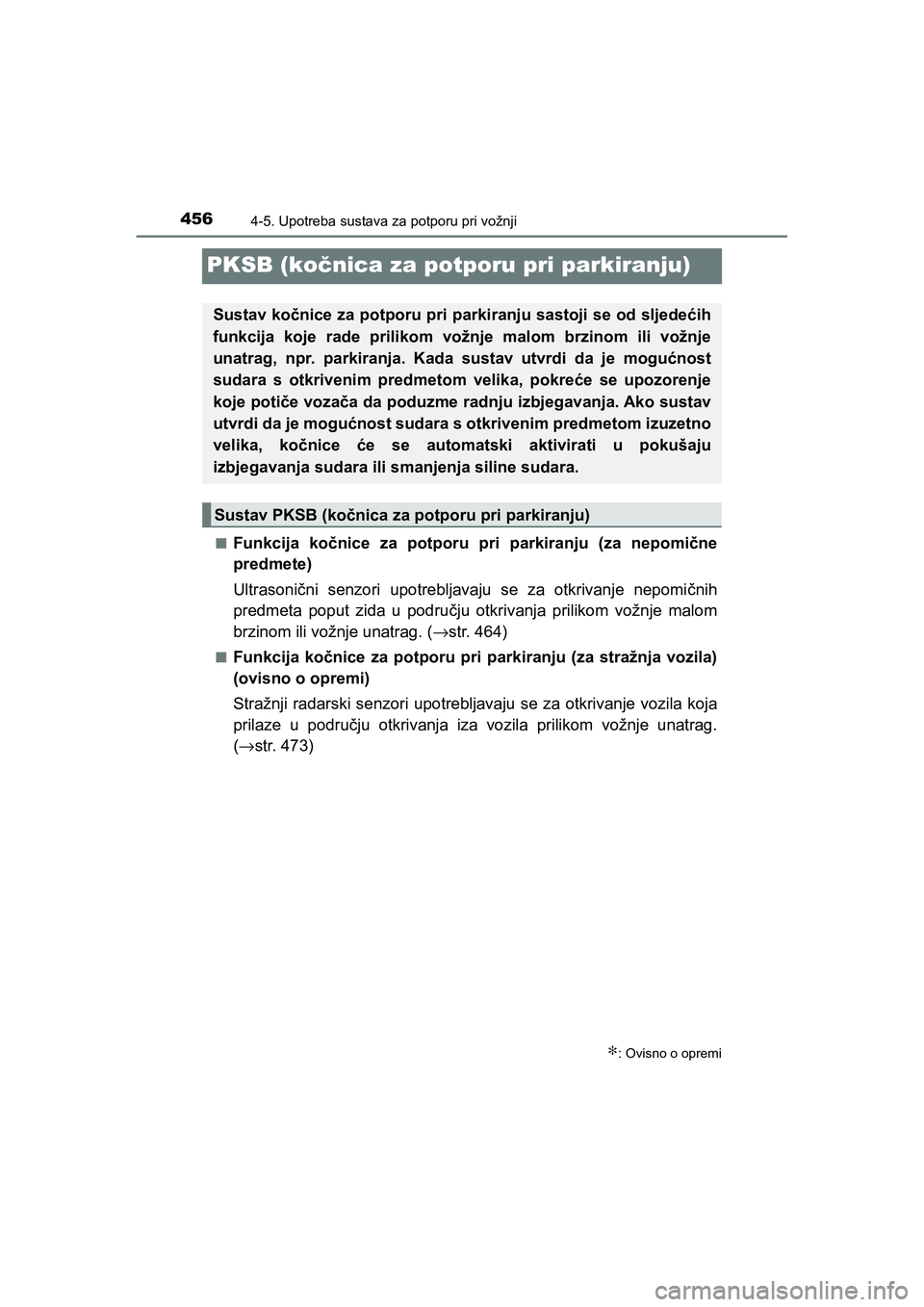

PKSB (kočnica za potporu pri parkiranju)
■Funkcija kočnice za potporu pri parkiranju (za nepomične
predmete)
Ultrasonični senzori upotrebljavaju se za otkrivanje nepomičnih
predmeta poput zida u području otkrivanja prilikom vožnje malom
brzinom ili vožnje unatrag. (→str. 464)
■Funkcija kočnice za potporu pri parkiranju (za stražnja vozila)
(ovisno o opremi)
Stražnji radarski senzori upotrebljavaju se za otkrivanje vozila koja
prilaze u području otkrivanja iza vozila prilikom vožnje unatrag.
(→str. 473)
∗: Ovisno o opremi
Sustav kočnice za potporu pri parkiranju sastoji se od sljedećih
funkcija koje rade prilikom vožnje malom brzinom ili vožnje
unatrag, npr. parkiranja. Kada sustav utvrdi da je mogućnost
sudara s otkrivenim predmetom velika, pokreće se upozorenje
koje potiče vozača da poduzme radnju izbjegavanja. Ako sustav
utvrdi da je mogućnost sudara s otkrivenim predmetom izuzetno
velika, kočnice će se automatski aktivirati u pokušaju
izbjegavanja sudara ili smanjenja siline sudara.
Sustav PKSB (kočnica za potporu pri parkiranju)
C-HR_HV_OM_Europe_OM10647CR.book Page 456 Saturday, November 16, 2019 5:49 PM

4574-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

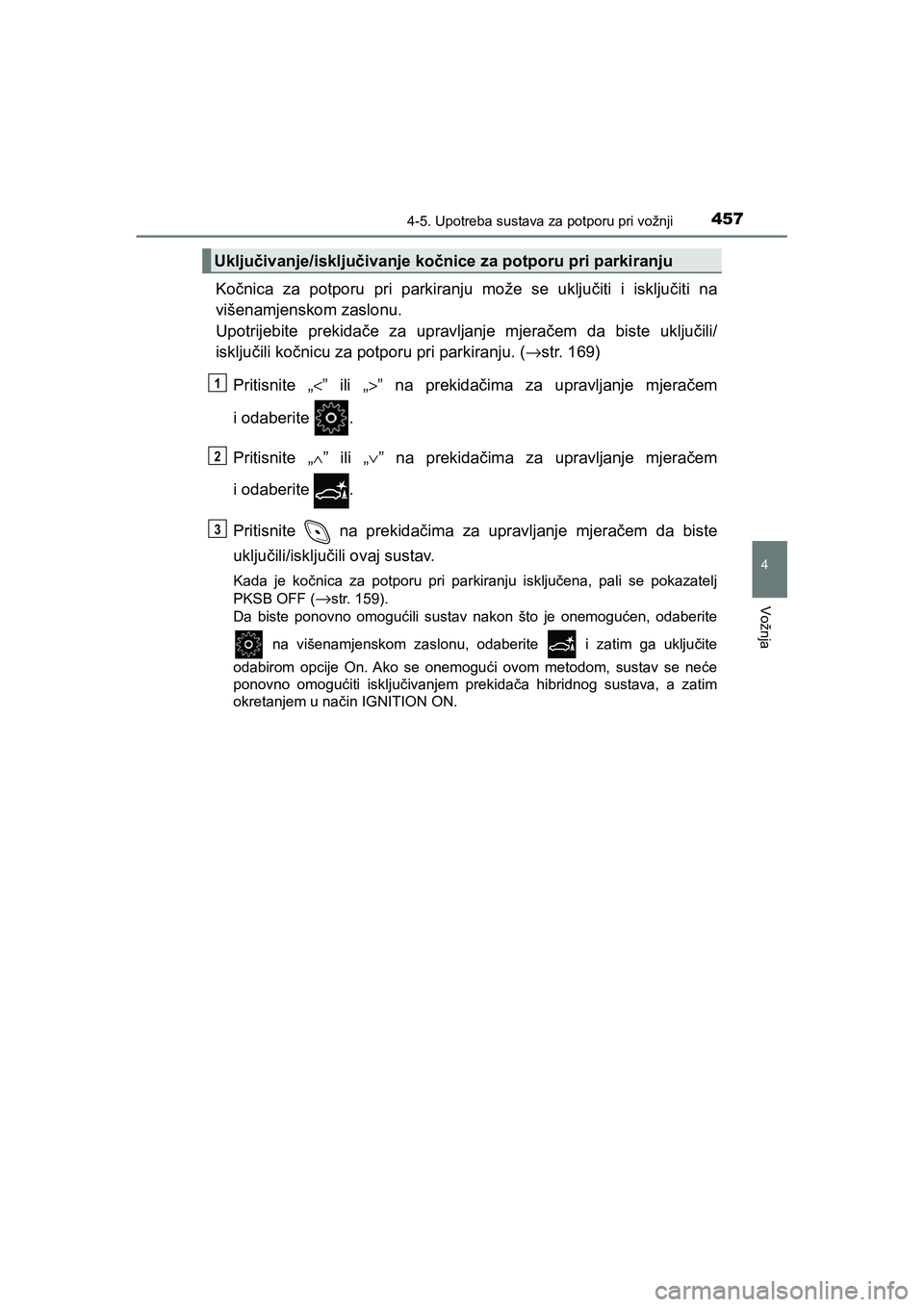

Kočnica za potporu pri parkiranju može se uključiti i isključiti na
višenamjenskom zaslonu.
Upotrijebite prekidače za upravljanje mjeračem da biste uključili/
isključili kočnicu za potporu pri parkiranju. (→str. 169)
Pritisnite „<” ili „>” na prekidačima za upravljanje mjeračem
i odaberite .
Pritisnite „∧” ili „∨” na prekidačima za upravljanje mjeračem
i odaberite .
Pritisnite na prekidačima za upravljanje mjeračem da biste
uključili/isključili ovaj sustav.
Kada je kočnica za potporu pri parkiranju isključena, pali se pokazatelj
PKSB OFF (
→str. 159).
Da biste ponovno omogućili sustav nakon što je onemogućen, odaberite
na višenamjenskom zaslonu, odaberite i zatim ga uključite
odabirom opcije On. Ako se onemogući ovom metodom, sustav se neće
ponovno omogućiti isključivanjem prekidača hibridnog sustava, a zatim
okretanjem u način IGNITION ON.
Uključivanje/isključivanje kočnice za potporu pri parkiranju
1
2
3
C-HR_HV_OM_Europe_OM10647CR.book Page 457 Saturday, November 16, 2019 5:49 PM

4584-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

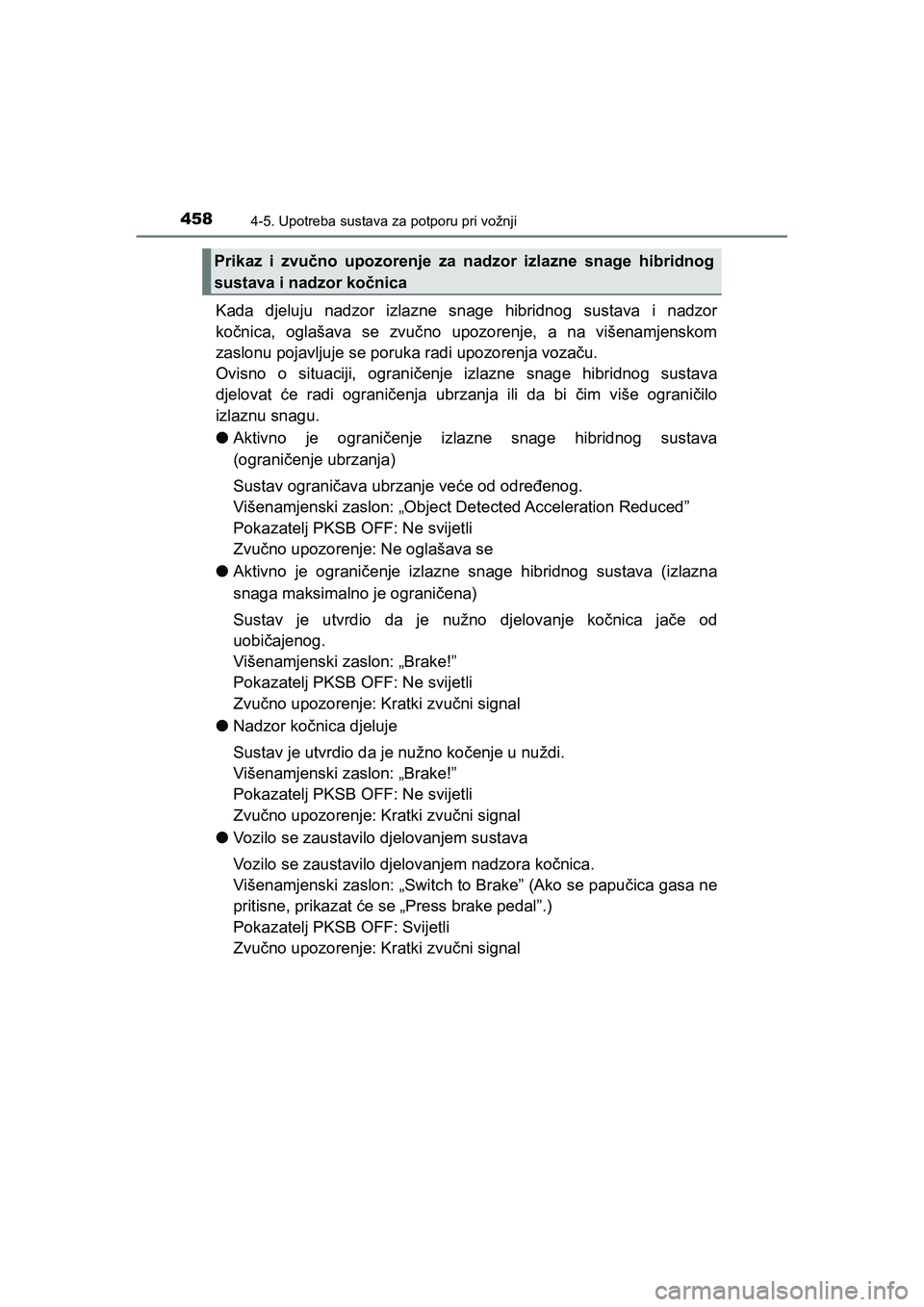

Kada djeluju nadzor izlazne snage hibridnog sustava i nadzor
kočnica, oglašava se zvučno upozorenje, a na višenamjenskom
zaslonu pojavljuje se poruka radi upozorenja vozaču.
Ovisno o situaciji, ograničenje izlazne snage hibridnog sustava
djelovat će radi ograničenja ubrzanja ili da bi čim više ograničilo
izlaznu snagu.
●Aktivno je ograničenje izlazne snage hibridnog sustava
(ograničenje ubrzanja)
Sustav ograničava ubrzanje veće od određenog.
Višenamjenski zaslon: „Object Detected Acceleration Reduced”
Pokazatelj PKSB OFF: Ne svijetli
Zvučno upozorenje: Ne oglašava se
●Aktivno je ograničenje izlazne snage hibridnog sustava (izlazna
snaga maksimalno je ograničena)
Sustav je utvrdio da je nužno djelovanje kočnica jače od
uobičajenog.
Višenamjenski zaslon: „Brake!”
Pokazatelj PKSB OFF: Ne svijetli
Zvučno upozorenje: Kratki zvučni signal
●Nadzor kočnica djeluje
Sustav je utvrdio da je nužno kočenje u nuždi.
Višenamjenski zaslon: „Brake!”
Pokazatelj PKSB OFF: Ne svijetli
Zvučno upozorenje: Kratki zvučni signal
●Vozilo se zaustavilo djelovanjem sustava
Vozilo se zaustavilo djelovanjem nadzora kočnica.
Višenamjenski zaslon: „Switch to Brake” (Ako se papučica gasa ne
pritisne, prikazat će se „Press brake pedal”.)
Pokazatelj PKSB OFF: Svijetli
Zvučno upozorenje: Kratki zvučni signal
Prikaz i zvučno upozorenje za nadzor izlazne snage hibridnog
sustava i nadzor kočnica
C-HR_HV_OM_Europe_OM10647CR.book Page 458 Saturday, November 16, 2019 5:49 PM

4594-5. Upotreba sustava za potporu pri vožnji
4
Vožnja
C-HR_HV_OM_Europe_OM10647E

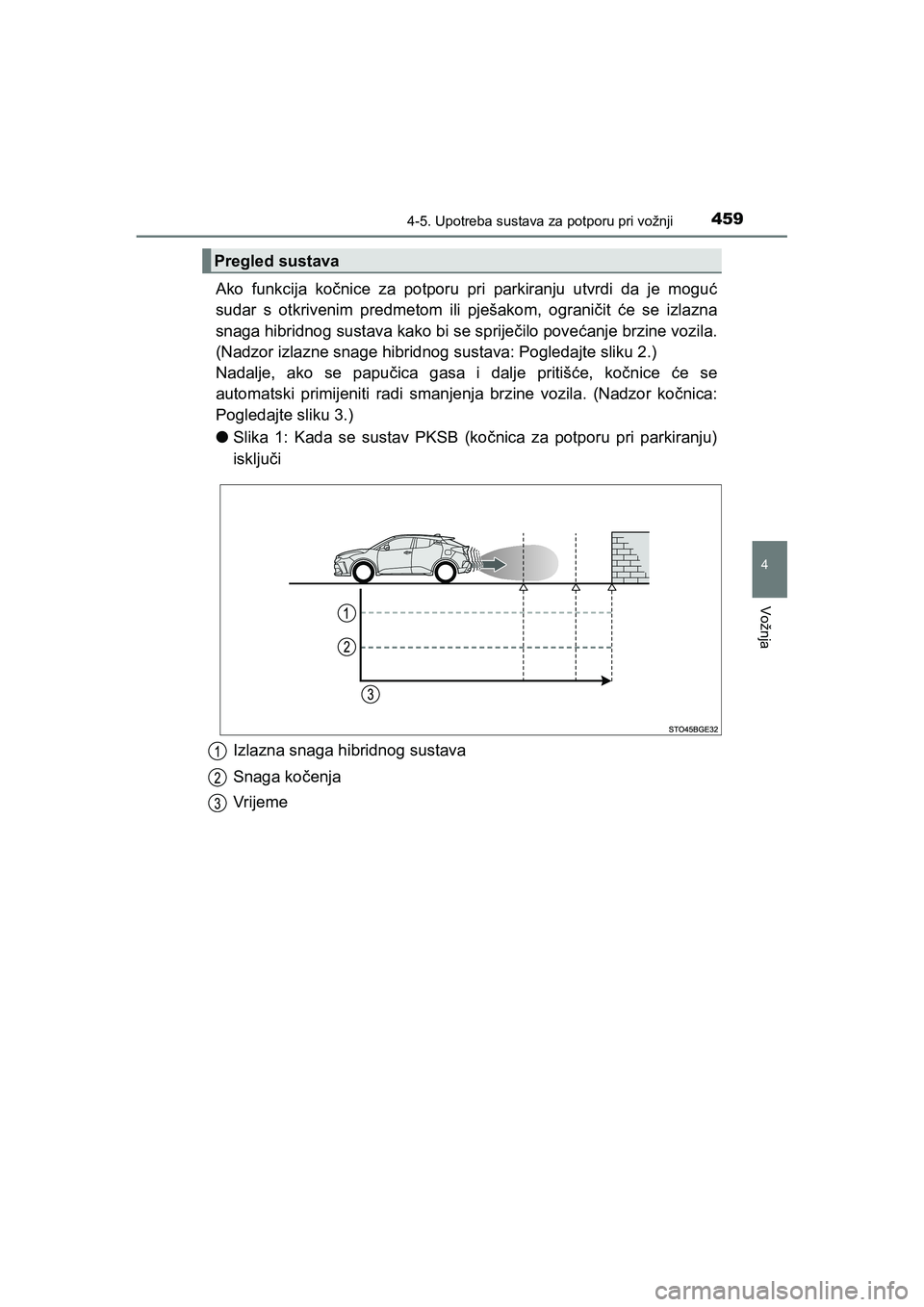

Ako funkcija kočnice za potporu pri parkiranju utvrdi da je moguć
sudar s otkrivenim predmetom ili pješakom, ograničit će se izlazna
snaga hibridnog sustava kako bi se spriječilo povećanje brzine vozila.
(Nadzor izlazne snage hibridnog sustava: Pogledajte sliku 2.)
Nadalje, ako se papučica gasa i dalje pritišće, kočnice će se
automatski primijeniti radi smanjenja brzine vozila. (Nadzor kočnica:
Pogledajte sliku 3.)
●Slika 1: Kada se sustav PKSB (kočnica za potporu pri parkiranju)
isključi
Izlazna snaga hibridnog sustava
Snaga kočenja
Vrijeme
Pregled sustava
C-HR_HV_OM_Europe_OM10647CR.book Page 459 Saturday, November 16, 2019 5:49 PM

4604-5. Upotreba sustava za potporu pri vožnji
C-HR_HV_OM_Europe_OM10647E

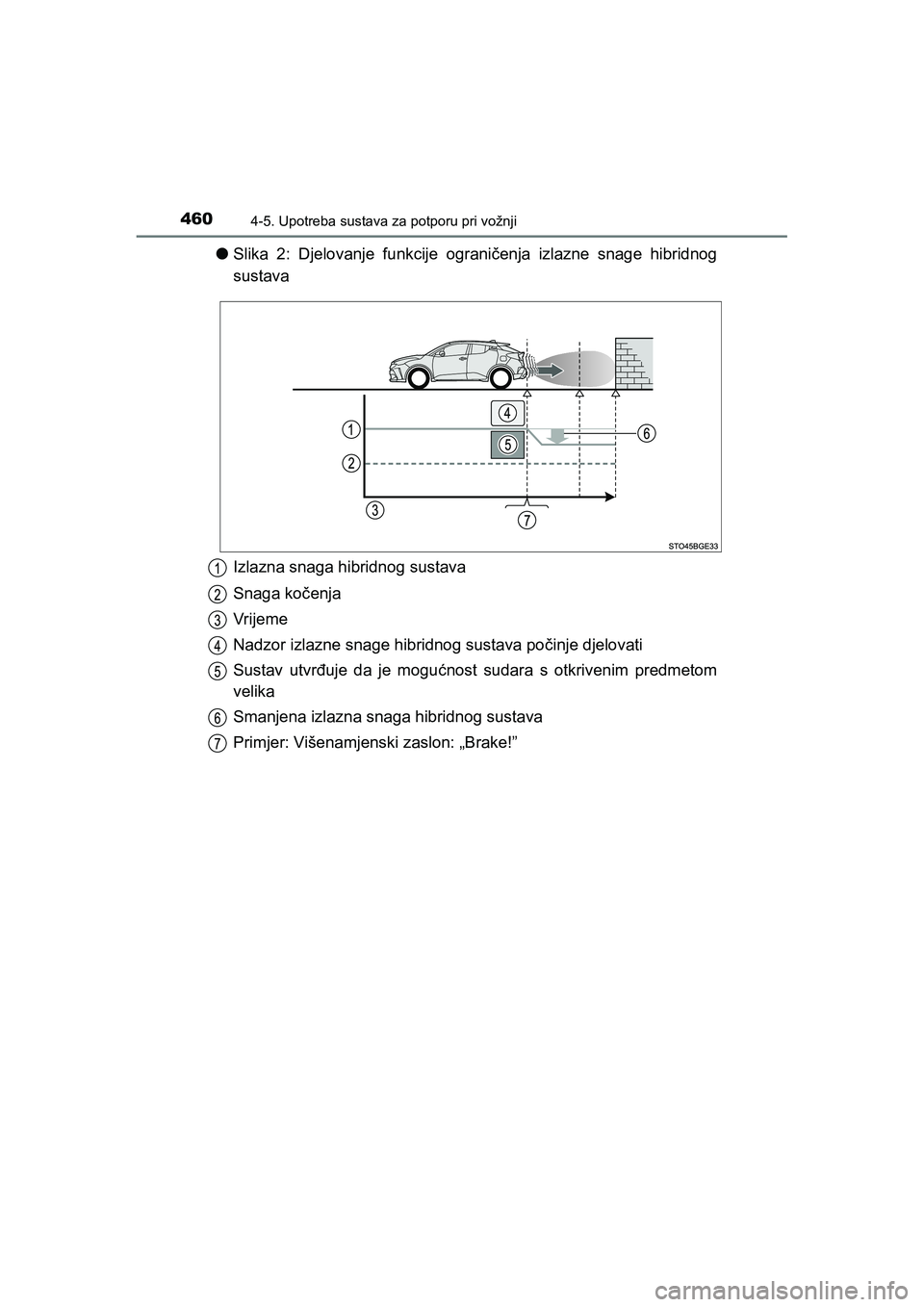

●Slika 2: Djelovanje funkcije ograničenja izlazne snage hibridnog
sustava
Izlazna snaga hibridnog sustava
Snaga kočenja
Vrijeme
Nadzor izlazne snage hibridnog sustava počinje djelovati
Sustav utvrđuje da je mogućnost sudara s otkrivenim predmetom
velika
Smanjena izlazna snaga hibridnog sustava
Primjer: Višenamjenski zaslon: „Brake!”
