3154-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn

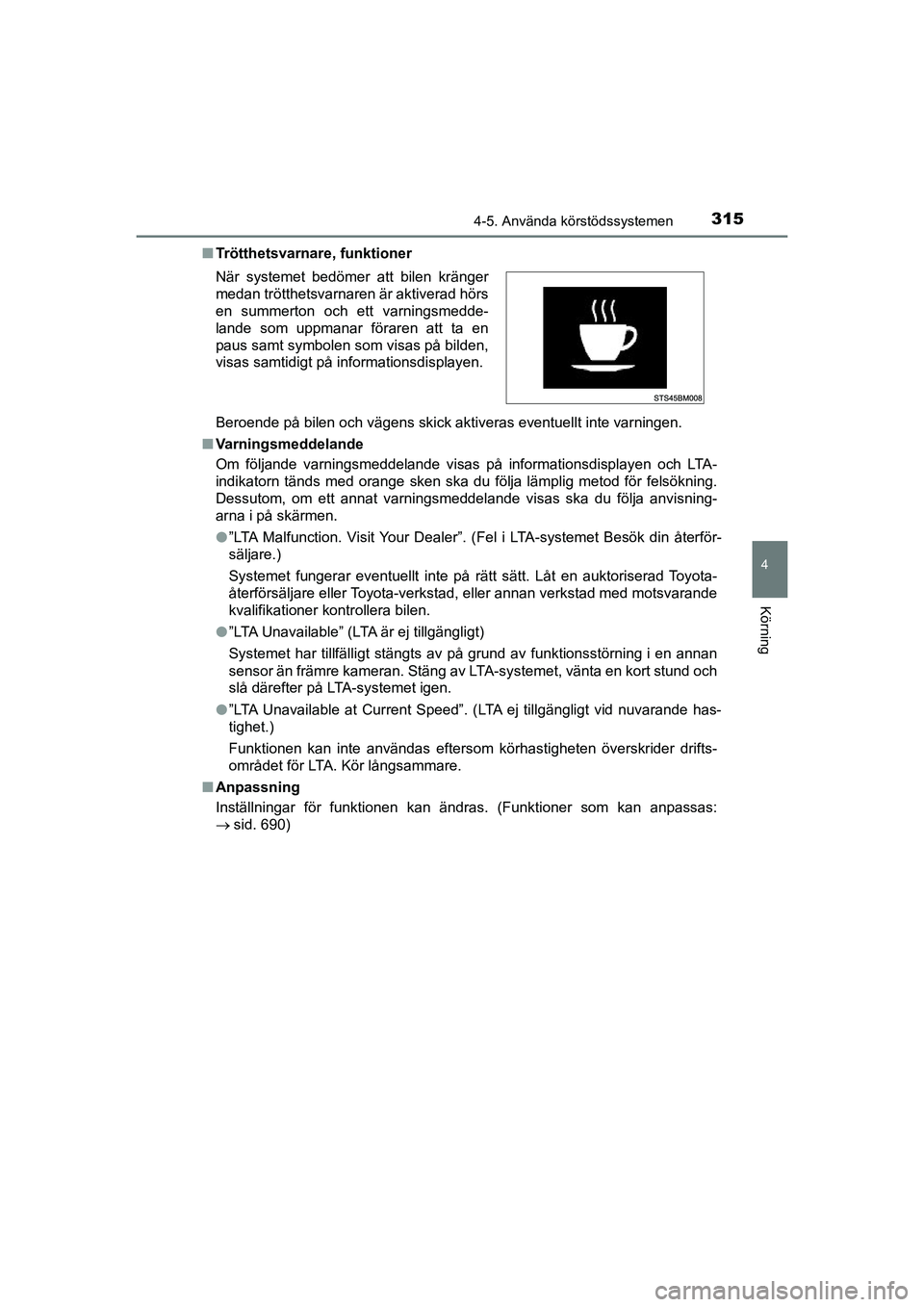

Trötthetsvarnare, funktioner
Beroende på bilen och vägens skick aktiveras eventuellt inte varni\
ngen.
n Varningsmeddelande
Om följande varningsmeddelande visas på informationsdisplayen och \
LTA-
indikatorn tänds med orange sken ska du följa lämplig metod för felsökning.
Dessutom, om ett annat varningsmeddelande visas ska du följa anvisning-
arna i på skärmen.
l”LTA Malfunction. Visit Your Dealer”. (Fel i LTA-systemet Besök din återför-
säljare.)
Systemet fungerar eventuellt inte på rätt sätt. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
l ”LTA Unavailable” (LTA är ej tillgängligt)
Systemet har tillfälligt stängts av på grund av funktionsstörning i en annan
sensor än främre kameran. Stäng av LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
l ”LTA Unavailable at Current Speed”. (LTA ej tillgängligt vid nuvarande has-
tighet.)
Funktionen kan inte användas eftersom körhastigheten överskrider drifts-
området för LTA. Kör långsammare.
n Anpassning
Inställningar för funktionen kan ändras. (Funktioner som kan a\
npassas:
 sid. 690)
När systemet bedömer att bilen kränger
medan trötthetsvarnaren är aktiverad hörs
en summerton och ett varningsmedde-
lande som uppmanar föraren att ta en
paus samt symbolen som visas på bilden,
visas samtidigt på informationsdisplayen.
OM10566SE.book Page 315 Wednesday, February 3, 2021 5:44 PM

3254-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE

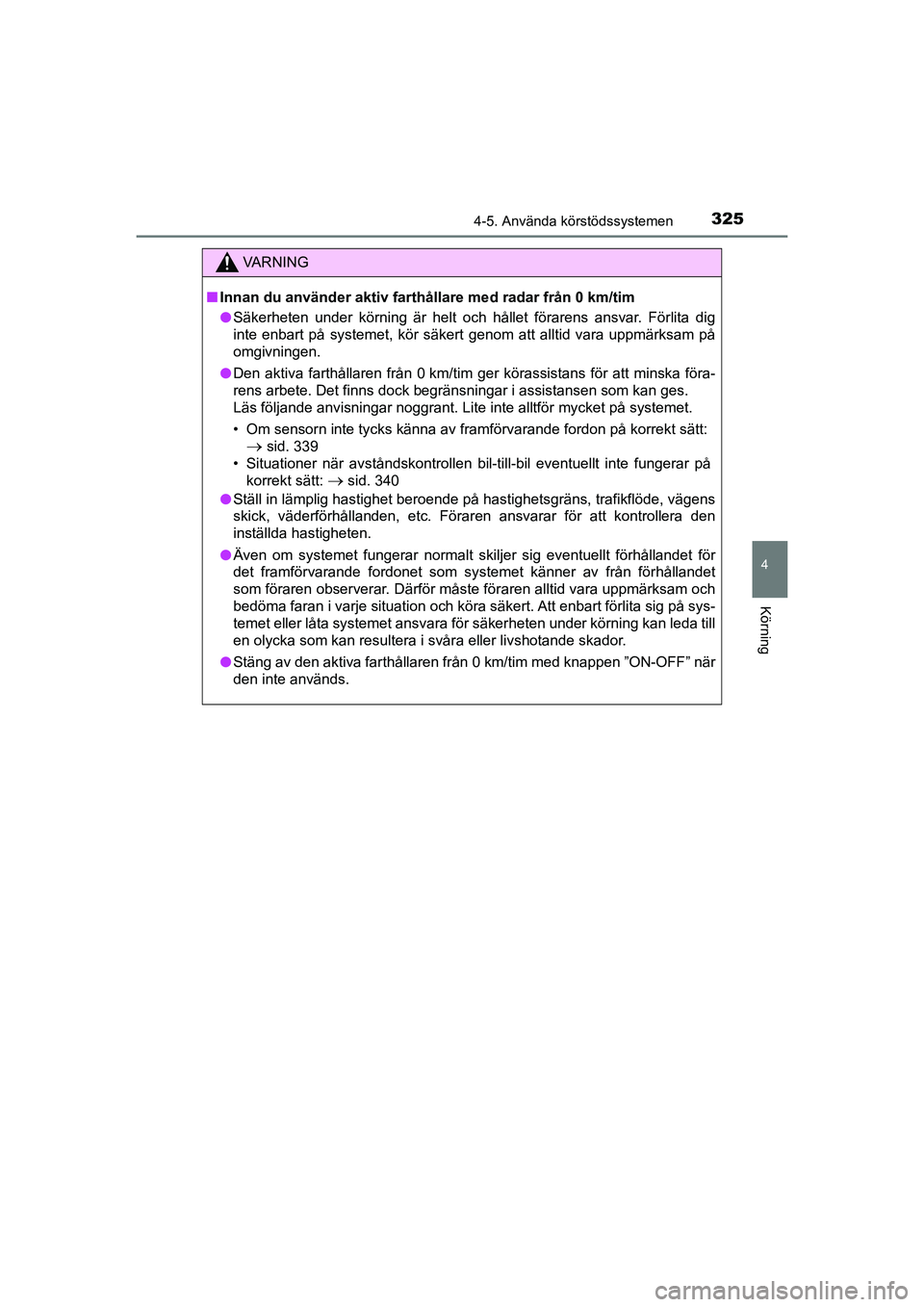

VA R N I N G
nInnan du använder aktiv farthåll are med radar från 0 km/tim
l Säkerheten under körning är helt och hållet förarens ansvar. Förlita dig
inte enbart på systemet, kör säkert genom att alltid vara uppmärksam på
omgivningen.
l Den aktiva farthållaren från 0 km/tim ger körassistans för att minska föra-
rens arbete. Det finns dock begränsningar i assistansen som kan ges.
Läs följande anvisningar noggrant. Lite inte alltför mycket på\
systemet.
• Om sensorn inte tycks känna av framförvarande fordon på korrekt sätt:
 sid. 339
• Situationer när avståndskontrollen bil-till-bil eventuellt inte fungerar på
korrekt sätt:
sid. 340
l Ställ in lämplig hastighet beroende på hastighetsgräns, trafikflöde, vägens
skick, väderförhållanden, etc. Föraren ansvarar för att kontrollera den
inställda hastigheten.
l Även om systemet fungerar normalt skiljer sig eventuellt förhållandet för
det framförvarande fordonet som systemet känner av från förhållandet
som föraren observerar. Därför måste föraren alltid vara uppmärksam och
bedöma faran i varje situation och köra säkert. Att enbart förlita sig på sys-
temet eller låta systemet ansvara för säkerheten under körning kan leda till
en olycka som kan resultera i svåra eller livshotande skador.
l Stäng av den aktiva farthållaren från 0 km/tim med knappen ”ON-OFF” när
den inte används.
OM10566SE.book Page 325 Wednesday, February 3, 2021 5:44 PM

3274-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE

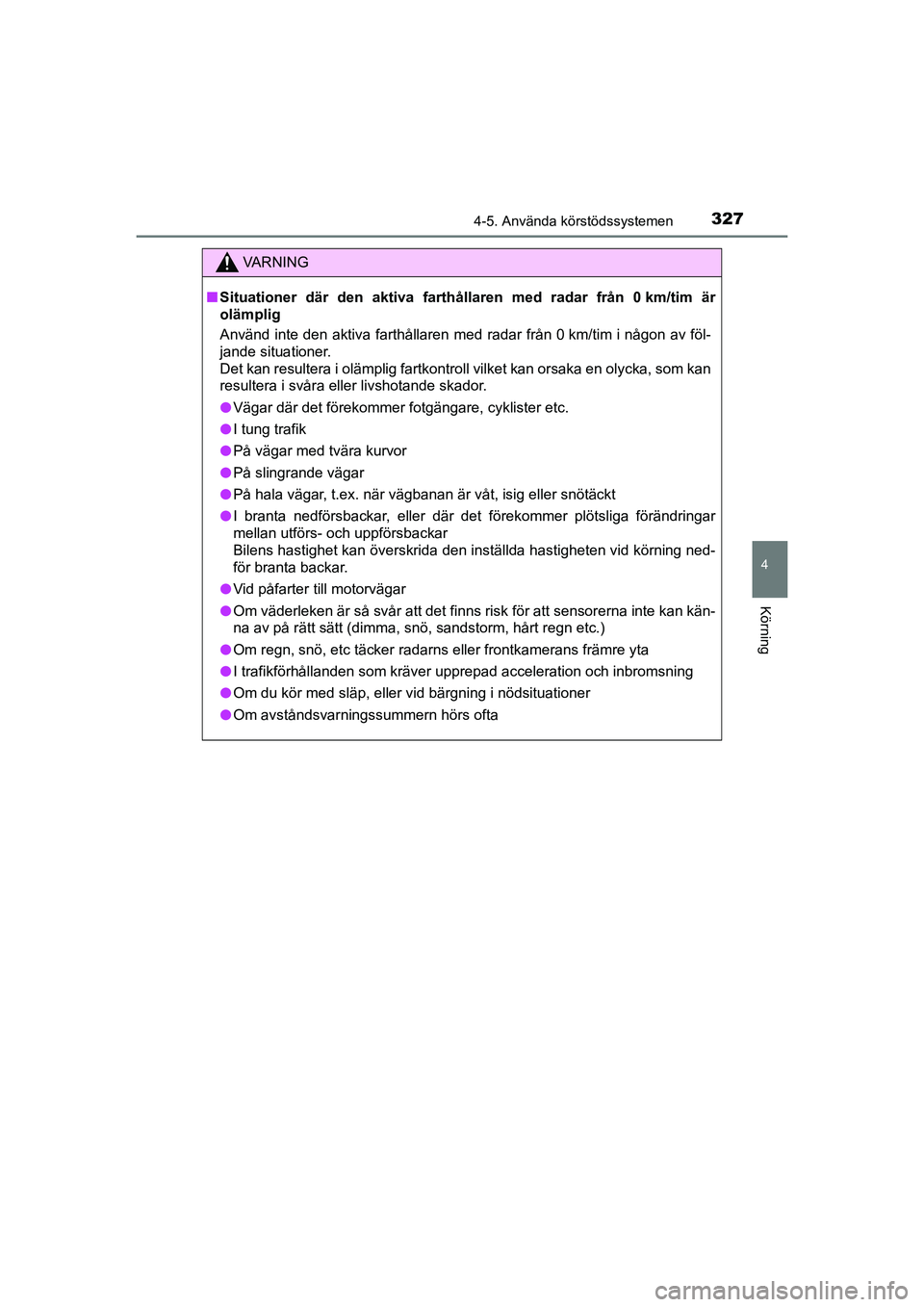

VA R N I N G
nSituationer där den aktiva farthållaren med radar från 0 km/tim är
olämplig
Använd inte den aktiva farthållaren med radar från 0 km/tim i någon av föl-
jande situationer.
Det kan resultera i olämplig fartkontroll vilket kan orsaka en olycka, som kan
resultera i svåra eller livshotande skador.
l Vägar där det förekommer fotgängare, cyklister etc.
l I tung trafik
l På vägar med tvära kurvor
l På slingrande vägar
l På hala vägar, t.ex. när vägbanan är våt, isig eller snötäckt
l I branta nedförsbackar, eller där det förekommer plötsliga förändringar
mellan utförs- och uppförsbackar
Bilens hastighet kan överskrida den inställda hastigheten vid körning ned-
för branta backar.
l Vid påfarter till motorvägar
l Om väderleken är så svår att det finns risk för att sensorerna inte kan kän-
na av på rätt sätt (dimma, snö, sandstorm, hårt regn etc.)
l Om regn, snö, etc täcker radarns eller frontkamerans främre yta
l I trafikförhållanden som kräver upprepad acceleration och inbromsning
l Om du kör med släp, eller vid bärgning i nödsituationer
l Om avståndsvarningssummern hörs ofta
OM10566SE.book Page 327 Wednesday, February 3, 2021 5:44 PM

3374-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE

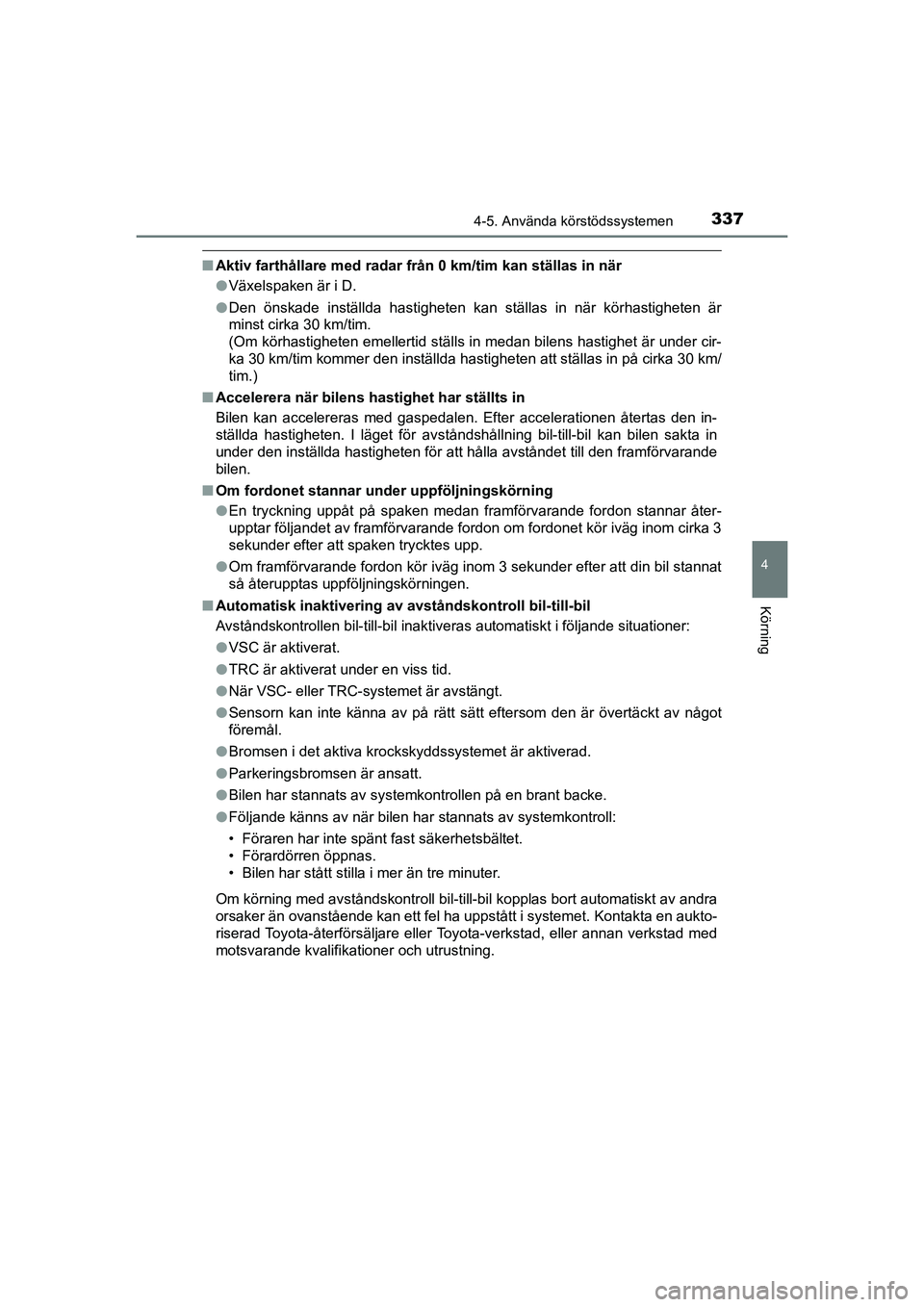

nAktiv farthållare med radar från 0 km/tim kan ställas in när
lVäxelspaken är i D.
l Den önskade inställda hastigheten kan ställas in när körhastigheten är
minst cirka 30 km/tim.
(Om körhastigheten emellertid ställs in medan bilens hastighet är under cir-
ka 30 km/tim kommer den inställda hastigheten att ställas in på cirka 30 km/
tim.)
n Accelerera när bilens hastighet har ställts in
Bilen kan accelereras med gaspedalen. Efter accelerationen återtas den in-
ställda hastigheten. I läget för avståndshållning bil-till-bil kan bilen sakta in
under den inställda hastigheten för att hålla avståndet till den framförvarande
bilen.
n Om fordonet stannar under uppföljningskörning
lEn tryckning uppåt på spaken medan framförvarande fordon stannar åter-
upptar följandet av framförvarande fordon om fordonet kör iväg inom cirka 3
sekunder efter att spaken trycktes upp.
l Om framförvarande fordon kör iväg inom 3 sekunder efter att din bil stannat
så återupptas uppföljningskörningen.
n Automatisk inaktivering av avst åndskontroll bil-till-bil
Avståndskontrollen bil-till-bil inaktiveras automatiskt i följande situationer:
l VSC är aktiverat.
l TRC är aktiverat under en viss tid.
l När VSC- eller TRC-systemet är avstängt.
l Sensorn kan inte känna av på rätt sätt eftersom den är övertäckt av något
föremål.
l Bromsen i det aktiva krockskyddssystemet är aktiverad.
l Parkeringsbromsen är ansatt.
l Bilen har stannats av systemkontrollen på en brant backe.
l Följande känns av när bilen har stannats av systemkontroll:
• Föraren har inte spänt fast säkerhetsbältet.
• Förardörren öppnas.
• Bilen har stått stilla i mer än tre minuter.
Om körning med avståndskontroll bil-till-bil kopplas bort automatiskt av andra
orsaker än ovanstående kan ett fel ha uppstått i systemet. Kontakta en aukto-
riserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
OM10566SE.book Page 337 Wednesday, February 3, 2021 5:44 PM

3394-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SEn

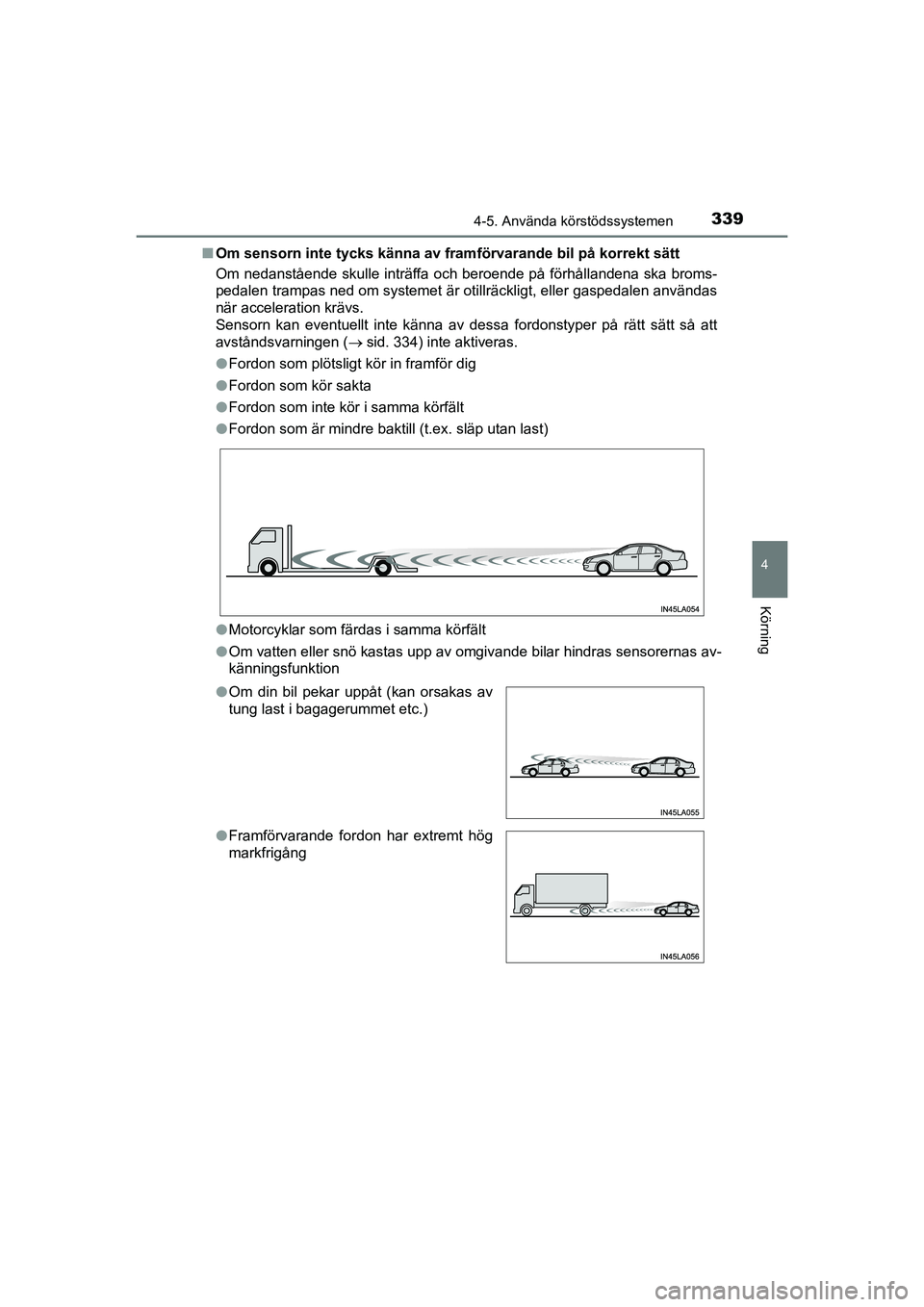

Om sensorn inte tycks känna av fram förvarande bil på korrekt sätt
Om nedanstående skulle inträffa och beroende på förhållandena ska broms-
pedalen trampas ned om systemet är otillräckligt, eller gaspedalen användas
när acceleration krävs.
Sensorn kan eventuellt inte känna av dessa fordonstyper på rätt\
sätt så att
avståndsvarningen ( sid. 334) inte aktiveras.
l Fordon som plötsligt kör in framför dig
l Fordon som kör sakta
l Fordon som inte kör i samma körfält
l Fordon som är mindre baktill (t.ex. släp utan last)
l Motorcyklar som färdas i samma körfält
l Om vatten eller snö kastas upp av omgivande bilar hindras sensorernas av-
känningsfunktion
l Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
l Framförvarande fordon har extremt hög
markfrigång
OM10566SE.book Page 339 Wednesday, February 3, 2021 5:44 PM

3404-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SEn

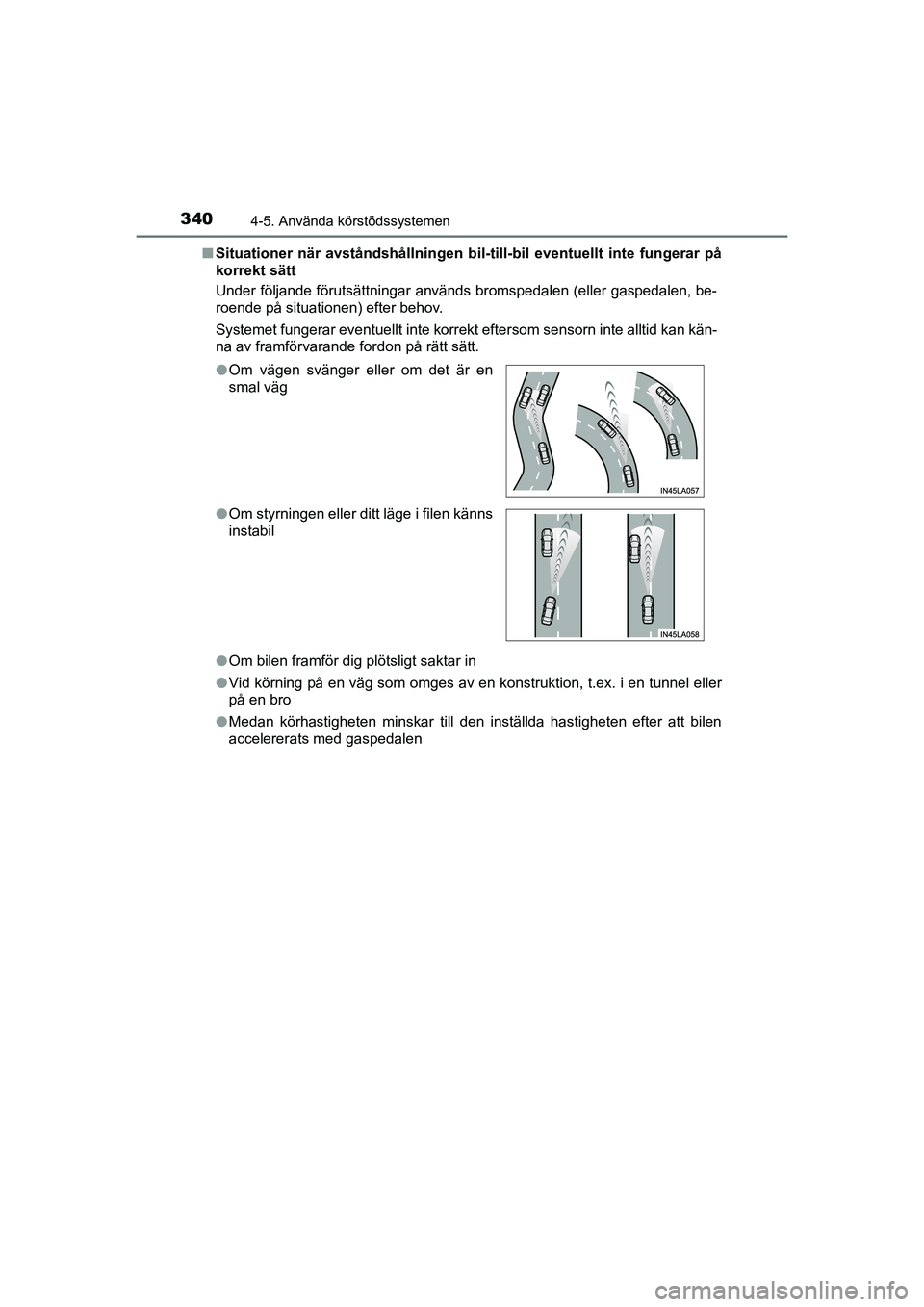

Situationer när avståndshållningen bil -till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förutsättningar används bromspedalen (eller gaspedalen, be-
roende på situationen) efter behov.
Systemet fungerar eventuellt inte korrekt eftersom sensorn inte alltid kan kän-
na av framförvarande fordon på rätt sätt.
l Om bilen framför dig plötsligt saktar in
l Vid körning på en väg som omges av en konstruktion, t.ex. i en tunnel eller
på en bro
l Medan körhastigheten minskar till den inställda hastigheten efter att bilen
accelererats med gaspedalen
l
Om vägen svänger eller om det är en
smal väg
l Om styrningen eller ditt läge i filen känns
instabil
OM10566SE.book Page 340 Wednesday, February 3, 2021 5:44 PM

351
4
4-5. Använda körstödssystemen
Körning
C-HR_HV_OM_Europe_OM10647SE

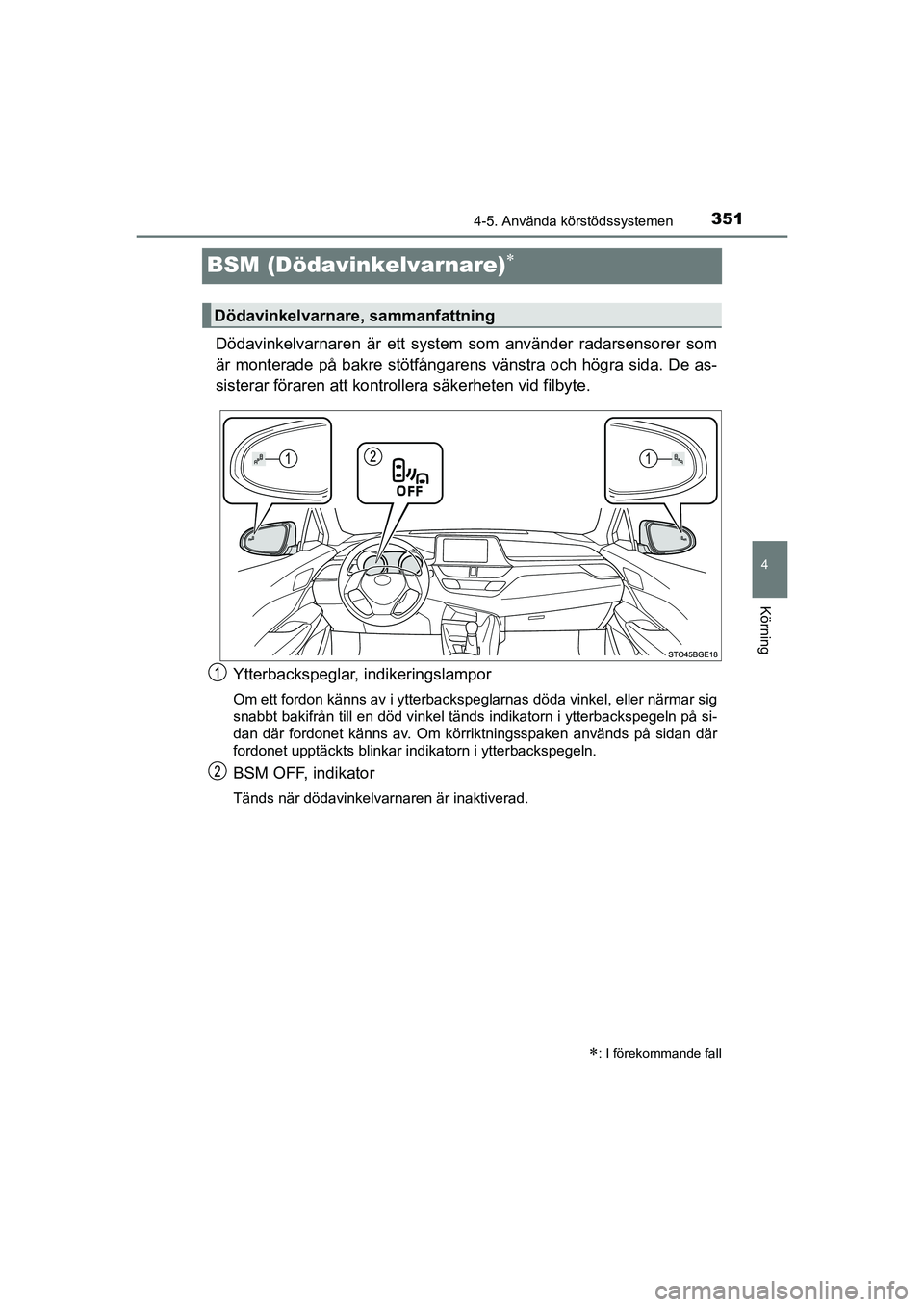

BSM (Dödavinkelvarnare)
Dödavinkelvarnaren är ett system som använder radarsensorer som
är monterade på bakre stötfångarens vänstra och högra sida. De as-
sisterar föraren att kontrollera säkerheten vid filbyte.Ytterbackspeglar, indikeringslampor
Om ett fordon känns av i ytterbackspeglarnas döda vinkel, eller närmar sig
snabbt bakifrån till en död vinkel tänds indikatorn i ytterbackspegeln på si-
dan där fordonet känns av. Om körriktningsspaken används på sidan där
fordonet upptäckts blinkar indikatorn i ytterbackspegeln.
BSM OFF, indikator
Tänds när dödavinkelvarnaren är inaktiverad.
: I förekommande fall
Dödavinkelvarnare, sammanfattning
OM10566SE.book Page 351 Wednesday, February 3, 2021 5:44 PM

3524-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE

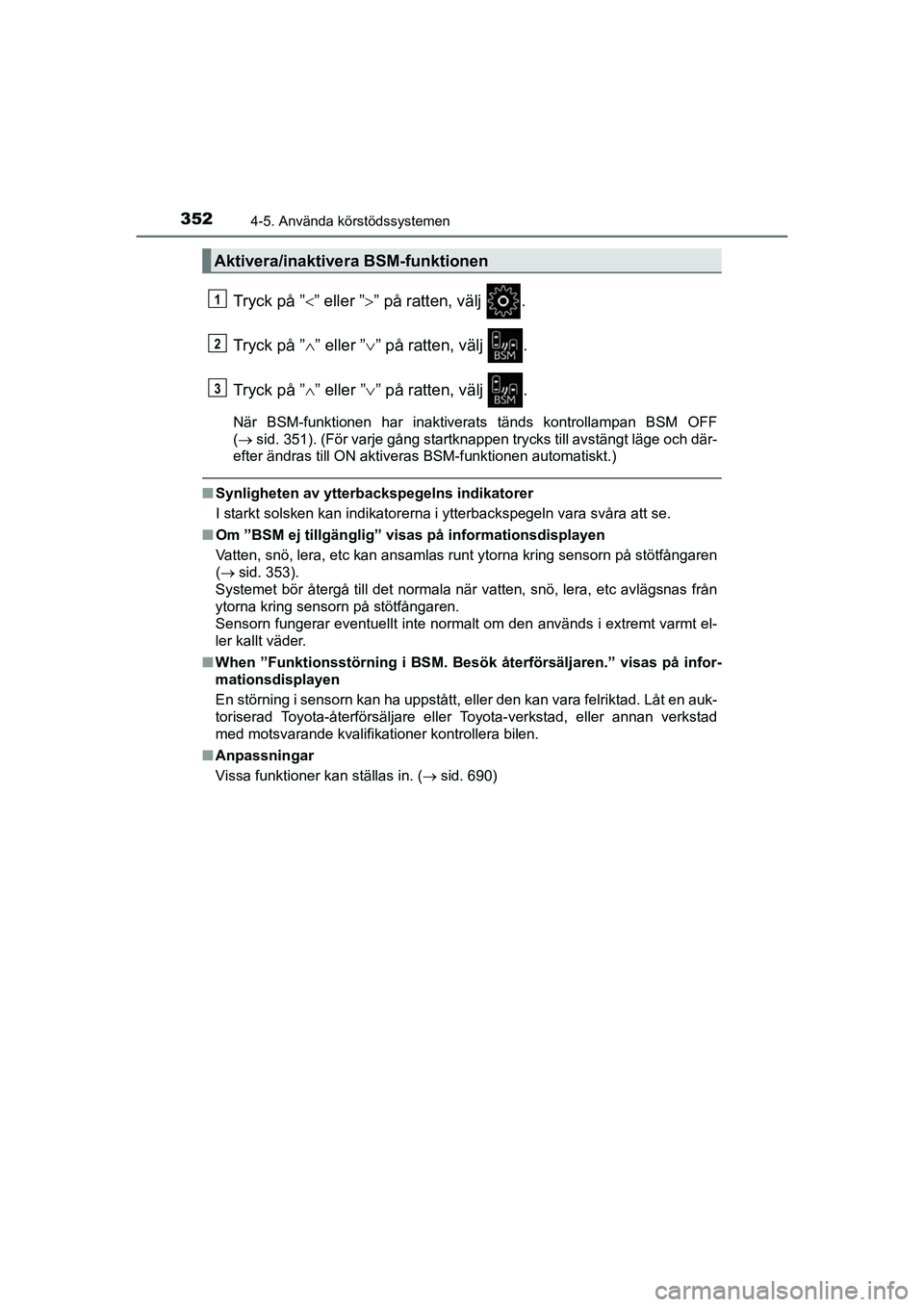

Tryck på ”” eller ” ” på ratten, välj .
Tryck på ” ” eller ” ” på ratten, välj .
Tryck på ” ” eller ” ” på ratten, välj .
När BSM-funktionen har inaktiverats tänds kontrollampan BSM OFF
( sid. 351). (För varje gång startknappen trycks till avstängt läge och där-
efter ändras till ON aktiveras BSM-funktionen automatiskt.)
n Synligheten av ytterbackspegelns indikatorer
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
n Om ”BSM ej tillgänglig” visas på informationsdisplayen
Vatten, snö, lera, etc kan ansamlas runt ytorna kring sensorn på stötfångaren
( sid. 353).
Systemet bör återgå till det normala när vatten, snö, lera, etc avlägsnas från
ytorna kring sensorn på stötfångaren.
Sensorn fungerar eventuellt inte normalt om den används i extremt varmt el-
ler kallt väder.
n When ”Funktionsstörning i BSM. Besök återförsäljaren.” visas på infor-
mationsdisplayen
En störning i sensorn kan ha uppstått, eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer kontrollera bilen.
n Anpassningar
Vissa funktioner kan ställas in. ( sid. 690)
Aktivera/inaktivera BSM-funktionen
1
2
3
OM10566SE.book Page 352 Wednesday, February 3, 2021 5:44 PM

3534-5. Använda körstödssystemen
4
Körning
C-HR_HV_OM_Europe_OM10647SE

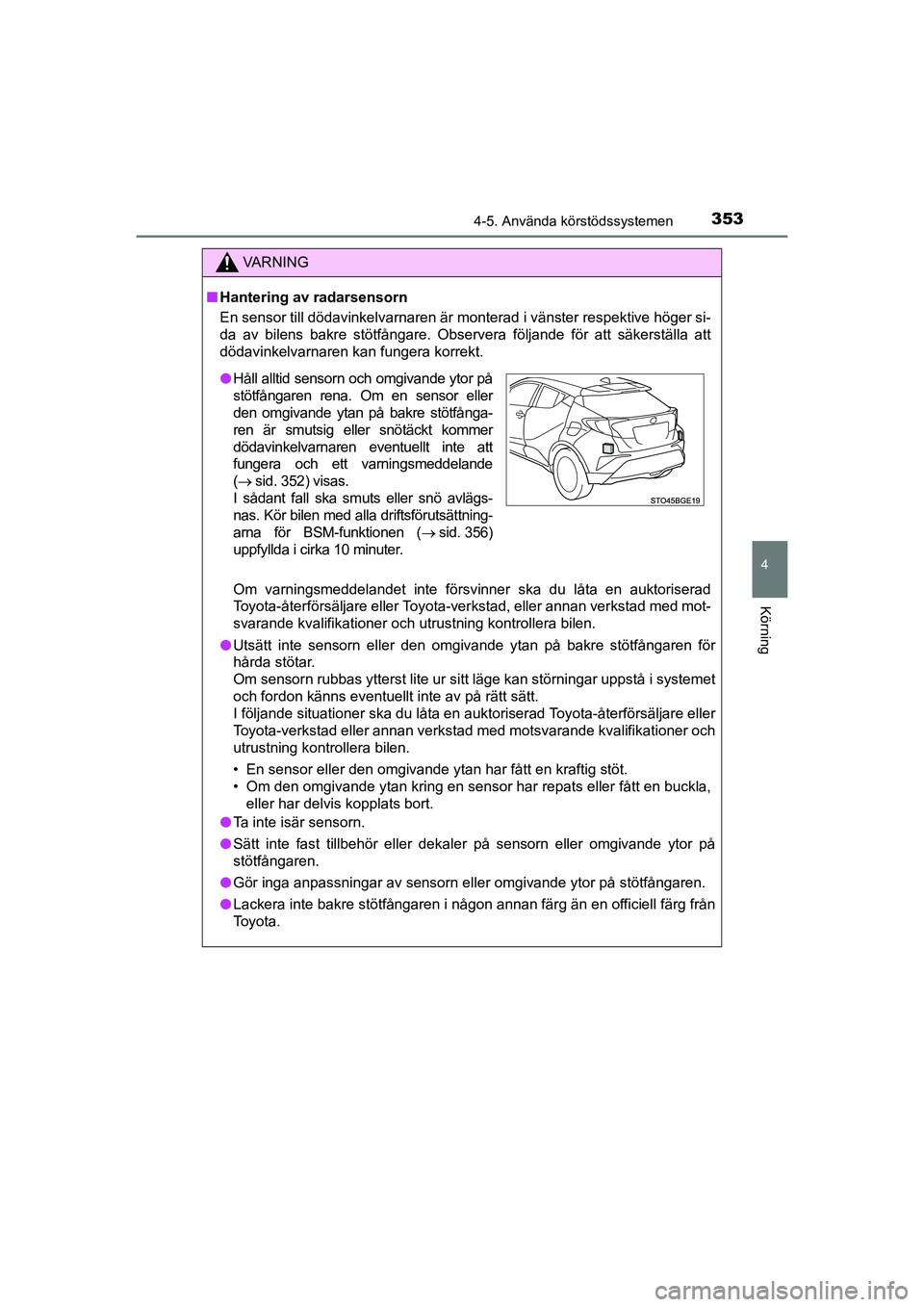

VA R N I N G
nHantering av radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive hög\
er si-
da av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
Om varningsmeddelandet inte försvinner ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
l Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för
hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon känns eventuellt inte av på rätt sätt.
I följande situationer ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
l Ta inte isär sensorn.
l Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
l Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
l Lackera inte bakre stötfångaren i någon annan färg än en officiell färg från
Toyota.
lHåll alltid sensorn och omgivande ytor på
stötfångaren rena. Om en sensor eller
den omgivande ytan på bakre stötfånga-
ren är smutsig eller snötäckt kommer
dödavinkelvarnaren eventuellt inte att
fungera och ett varningsmeddelande
( sid. 352) visas.
I sådant fall ska smuts eller snö avlägs-
nas. Kör bilen med alla driftsförutsättning-
arna för BSM-funktionen ( sid. 356)
uppfyllda i cirka 10 minuter.
OM10566SE.book Page 353 Wednesday, February 3, 2021 5:44 PM

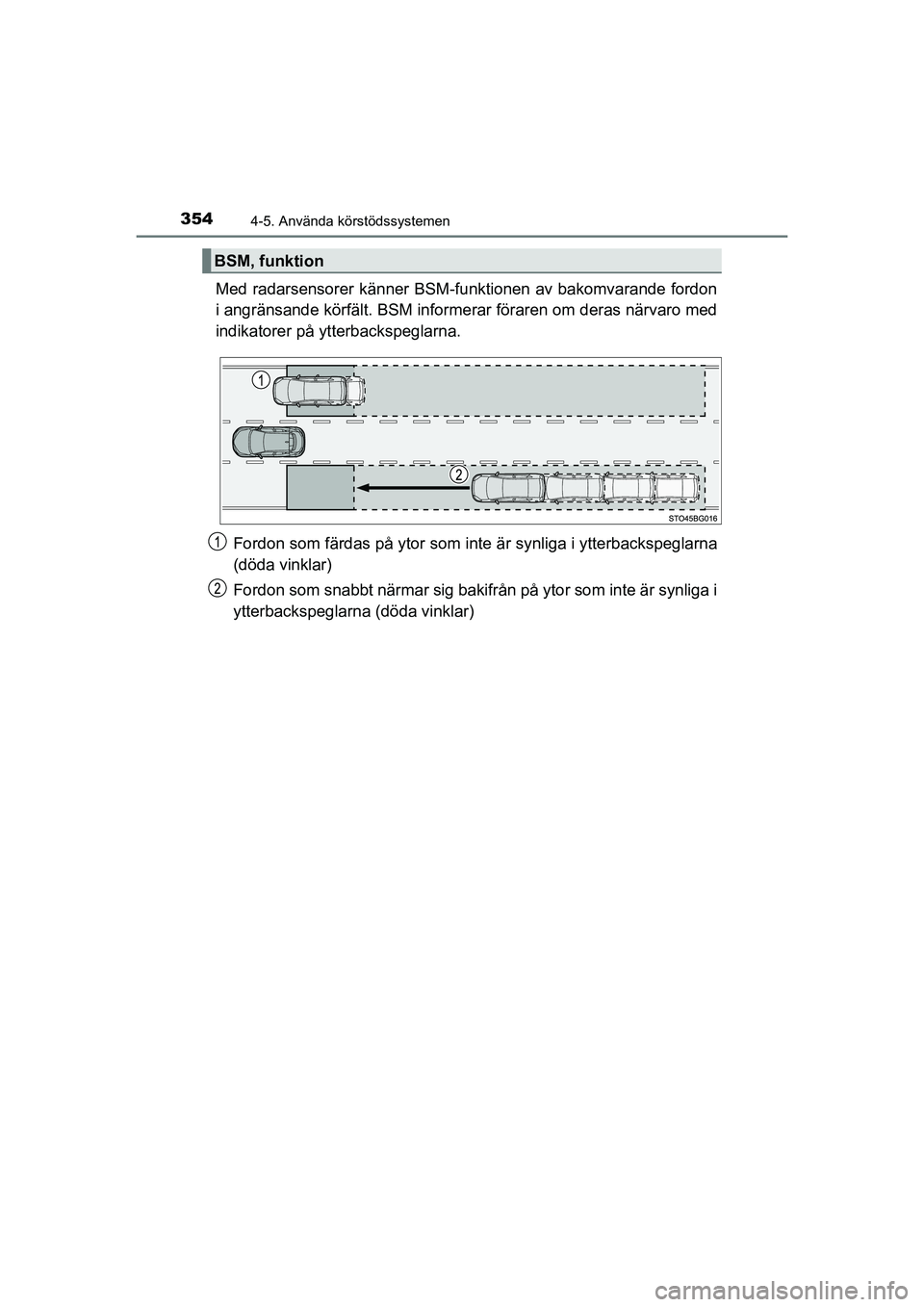

3544-5. Använda körstödssystemen
C-HR_HV_OM_Europe_OM10647SE
Med radarsensorer känner BSM-funktionen av bakomvarande fordon
i angränsande körfält. BSM informerar föraren om deras närvaro med
indikatorer på ytterbackspeglarna.Fordon som färdas på ytor som inte är synliga i ytterbackspeglarna
(döda vinklar)
Fordon som snabbt närmar sig bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
BSM, funktion
OM10566SE.book Page 354 Wednesday, February 3, 2021 5:44 PM
