TOYOTA C-HR 2021 Instructieboekje (in Dutch)

4894-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E■
Omstandigheden waaronder de Parking Support Brake-functie (voor voertuigen
die achterlangs rijden) een auto niet signaleert
De Parking Support Brake-functie (voor voertu igen die achterlangs rijden) is niet ont-
worpen om de volgende typen voertuigen en/of objecten te signaleren.
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
● Voertuigen vlak bij uw auto die plotseling accelereren of decelereren
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Objecten die zich zeer dicht bij een radarsensor bevinden*
●Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
● Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van meer dan ongeveer 28 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
●
Voertuigen die niet kunnen worden gesigna-
leerd door de sensoren als gevolg van obsta-
kels
C-HR_HV_OM_Europe_OM10566E.book Page 48 9 Tuesday, October 20, 2020 9:44 AM

4904-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E■

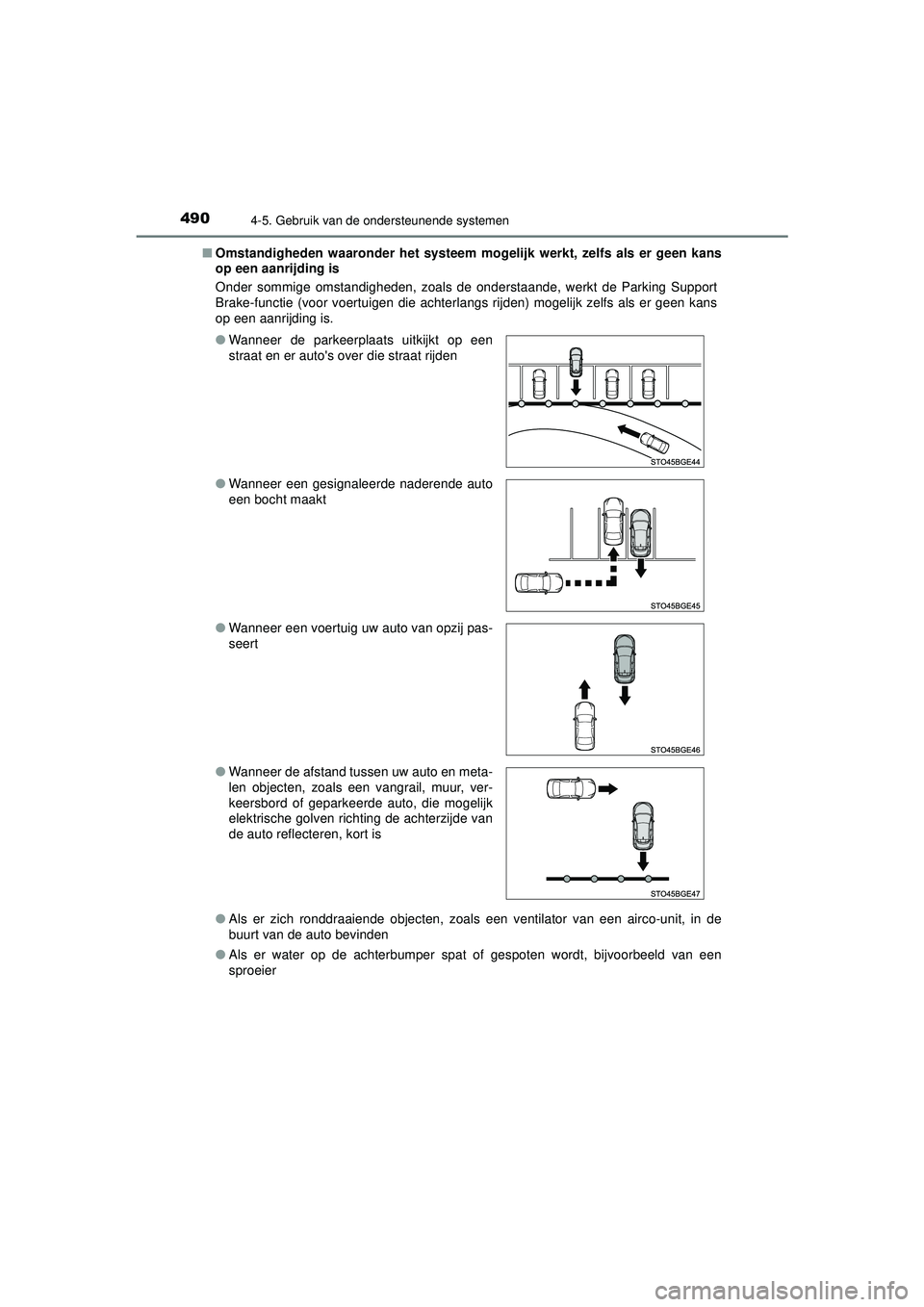

Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er geen kans
op een aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt de Parking Support
Brake-functie (voor voertuigen die achterlangs rijden) mogelijk zelfs als er geen kans
op een aanrijding is.
●Als er zich ronddraaiende objecten, zoals een ventilator van een airco-unit, in de
buurt van de auto bevinden
● Als er water op de achterbumper spat of gespoten wordt, bijvoorbeeld van een
sproeier
●
Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
● Wanneer een gesignaleerde naderende auto
een bocht maakt
● Wanneer een voertuig uw auto van opzij pas-
seert
● Wanneer de afstand tussen uw auto en meta-
len objecten, zoals een vangrail, muur, ver-
keersbord of geparkeerde auto, die mogelijk
elektrische golven richting de achterzijde van
de auto reflecteren, kort is
C-HR_HV_OM_Europe_OM10566E.book Page 49 0 Tuesday, October 20, 2020 9:44 AM

4914-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E■
Situaties waarin de Parking Support Br ake-functie (voor voertuigen die achter-
langs rijden) mogelij k niet goed werkt
In bepaalde situaties, zoals de onderstaande, signaleren de radarsensoren een object
mogelijk niet en werkt deze functie mogelijk niet goed
● Stilstaande objecten
● Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
● Als de achterbumper is bedekt met bijvoorbeeld ijs, sneeuw of vuil
● Bij zware regenval of een andere oorzaak waardoor er veel water op de auto terecht-
komt
● Wanneer een voertuig naast uw auto het detectiegebied van een radarsensor blok-
keert
● Als de auto sterk naar één kant helt
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
● Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
● Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter-
grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne of
een draadloze antenne in de buurt van een radarsensor is geplaatst
● Als de stand van een radarsensor is gewijzigd
● Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
● Als er een auto snel van achteren nadert
C-HR_HV_OM_Europe_OM10566E.book Page 49 1 Tuesday, October 20, 2020 9:44 AM

4924-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E●
Omstandigheden waaronder de radarsensor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruit- rijdend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Wanneer een voertuig een bocht maakt in het detectiegebied
C-HR_HV_OM_Europe_OM10566E.book Page 49 2 Tuesday, October 20, 2020 9:44 AM

4934-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E
WAARSCHUWING
■Ervoor zorgen dat de Parking Support Brake (voor voertuigen die achterlangs
rijden) goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de radarsensoren achter
(
Blz. 446) in acht. Het niet in acht nemen van de voorschriften kan er toe leiden
dat een sensor niet goed werkt, waardoor een ongeval kan ontstaan.
● Wijzig, demonteer of spuit de sensoren niet.
● Vervang een radarsensor achter uitsluitend door een originele sensor.
● Voorkom dat de radarsensoren achter beschadigd raken en houd de radarsenso-
ren en hun omgeving op de bumper te allen tijde schoon.
● Wanneer het gebied rondom een radarsensor achter wordt blootgesteld aan een
krachtige schok, werkt het systeem mogelijk niet goed meer doordat de sensor niet
goed meer werkt. Laat de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige.
● Neem de voorzorgsmaatregelen met betrekking tot het omgaan met de radarsen-
sor achter in acht. (
Blz. 446)
C-HR_HV_OM_Europe_OM10566E.book Page 49 3 Tuesday, October 20, 2020 9:44 AM

4944-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E

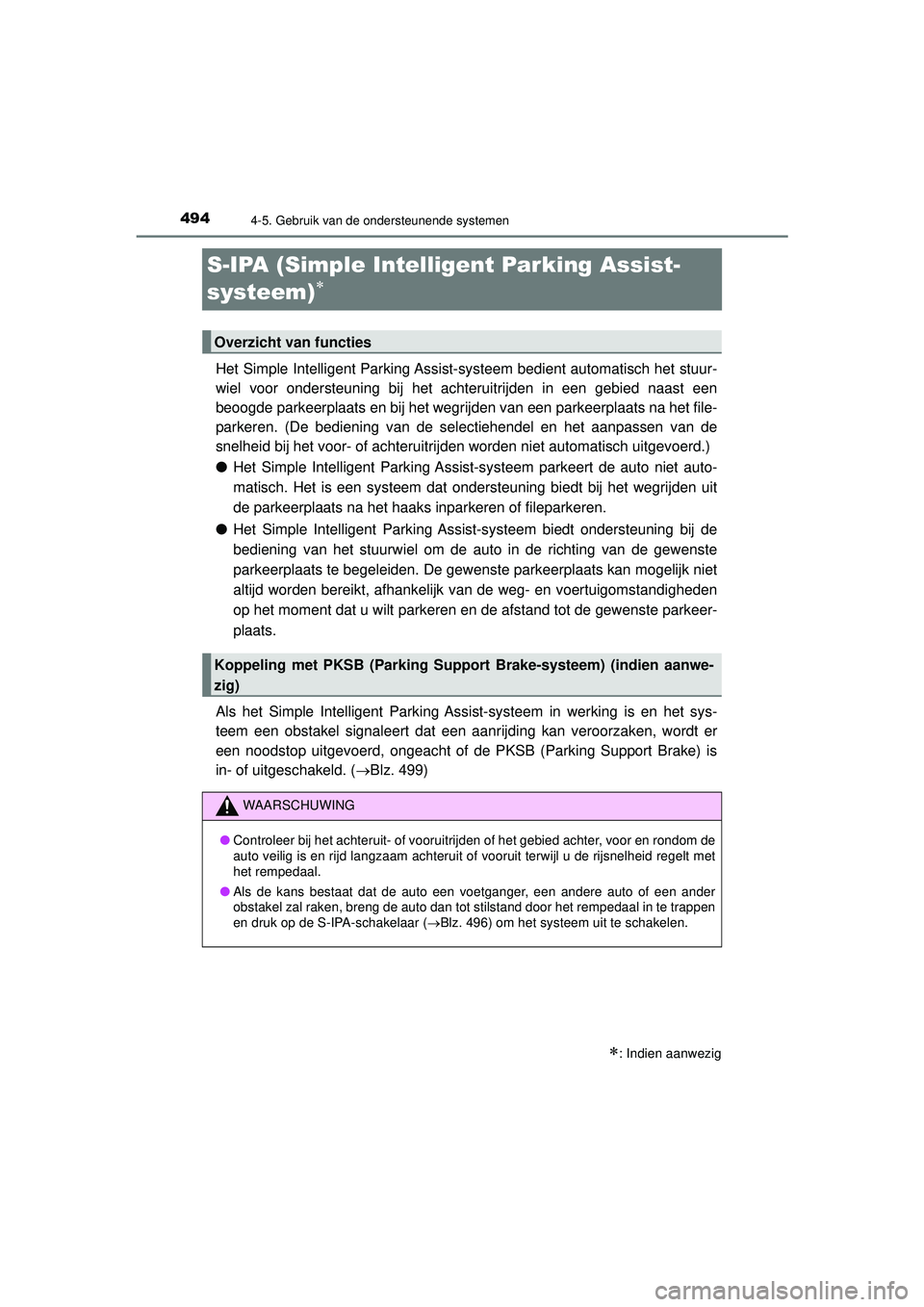

S-IPA (Simple Intelligent Parking Assist-
systeem)

Het Simple Intelligent Parking Assist-systeem bedient automatisch het stuur-
wiel voor ondersteuning bij het achteruitrijden in een gebied naast een
beoogde parkeerplaats en bij het wegrijden van een parkeerplaats na het file-
parkeren. (De bediening van de selectiehendel en het aanpassen van de
snelheid bij het voor- of achteruitrijden worden niet automatisch uitgevoerd.)
●Het Simple Intelligent Parking Assist-systeem parkeert de auto niet auto-
matisch. Het is een systeem dat ondersteuning biedt bij het wegrijden uit
de parkeerplaats na het haaks inparkeren of fileparkeren.
● Het Simple Intelligent Parking Assist-systeem biedt ondersteuning bij de
bediening van het stuurwiel om de auto in de richting van de gewenste
parkeerplaats te begeleiden. De gewenste parkeerplaats kan mogelijk niet
altijd worden bereikt, afhankelijk van de weg- en voertuigomstandigheden
op het moment dat u wilt parkeren en de afstand tot de gewenste parkeer-
plaats.
Als het Simple Intelligent Parking Assist-systeem in werking is en het sys-
teem een obstakel signaleert dat een aanr ijding kan veroorzaken, wordt er
een noodstop uitgevoerd, ongeacht of de PKSB (Parking Support Brake) is
in- of uitgeschakeld. ( Blz. 499)
: Indien aanwezig
Overzicht van functies
Koppeling met PKSB (Parking Su pport Brake-systeem) (indien aanwe-
zig)
WAARSCHUWING
● Controleer bij het achteruit- of vooruitrijden of het gebied achter, voor en rondom de
auto veilig is en rijd langzaam achteruit of vooruit terwijl u de rijsnelheid regelt met
het rempedaal.
● Als de kans bestaat dat de auto een voetganger, een andere auto of een ander
obstakel zal raken, breng de auto dan tot stilstand door het rempedaal in te trappen
en druk op de S-IPA-schakelaar ( Blz. 496) om het systeem uit te schakelen.
C-HR_HV_OM_Europe_OM10566E.book Page 49 4 Tuesday, October 20, 2020 9:44 AM

4954-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E
Tabel met ondersteuningsmodi en functies van het Simple Intelligent
Parking Assist-systeem
Ondersteunings-modusWijze van parkerenOverzicht van functiesZie
bladzijde
Modus automatisch
fileparkerenFileparkeren
Begeleiding wordt gebo-
den om de beoogde par-
keerplaats te signaleren en
een positie te bereiken van
waaruit achteruit kan wor-
den gereden. Ondersteu-
ning wordt geboden vanaf
het punt waar de auto ach-
teruit begint te rijden tot het
moment dat hij de beoogde
parkeerplaats bereikt.
Blz. 501
Modus parkeer-
plaats fileparkeren
verlatenParkeerplaats
fileparkeren
verlaten
De ondersteuning begint
na het fileparkeren van de
auto. Ondersteuning wordt
geboden om de auto vanuit
de parkeerplaats te bege-
leiden naar een positie van
waaruit hij kan wegrijden.
Blz. 508
Modus automatisch
haaks inparkeren
(met functie voor
begeleiding bij voor-
uit rijden)
Haaks inparke-
ren
De ondersteuning begint
nadat de auto voor de
beoogde parkeerplaats tot
stilstand is gebracht en
helpt bij het achteruit de
parkeerplaats inrijden,
inclusief begeleiding om
een positie te bereiken van
waaruit achteruit kan wor-
den gereden.
Blz. 514
C-HR_HV_OM_Europe_OM10566E.book Page 49 5 Tuesday, October 20, 2020 9:44 AM

4964-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E■

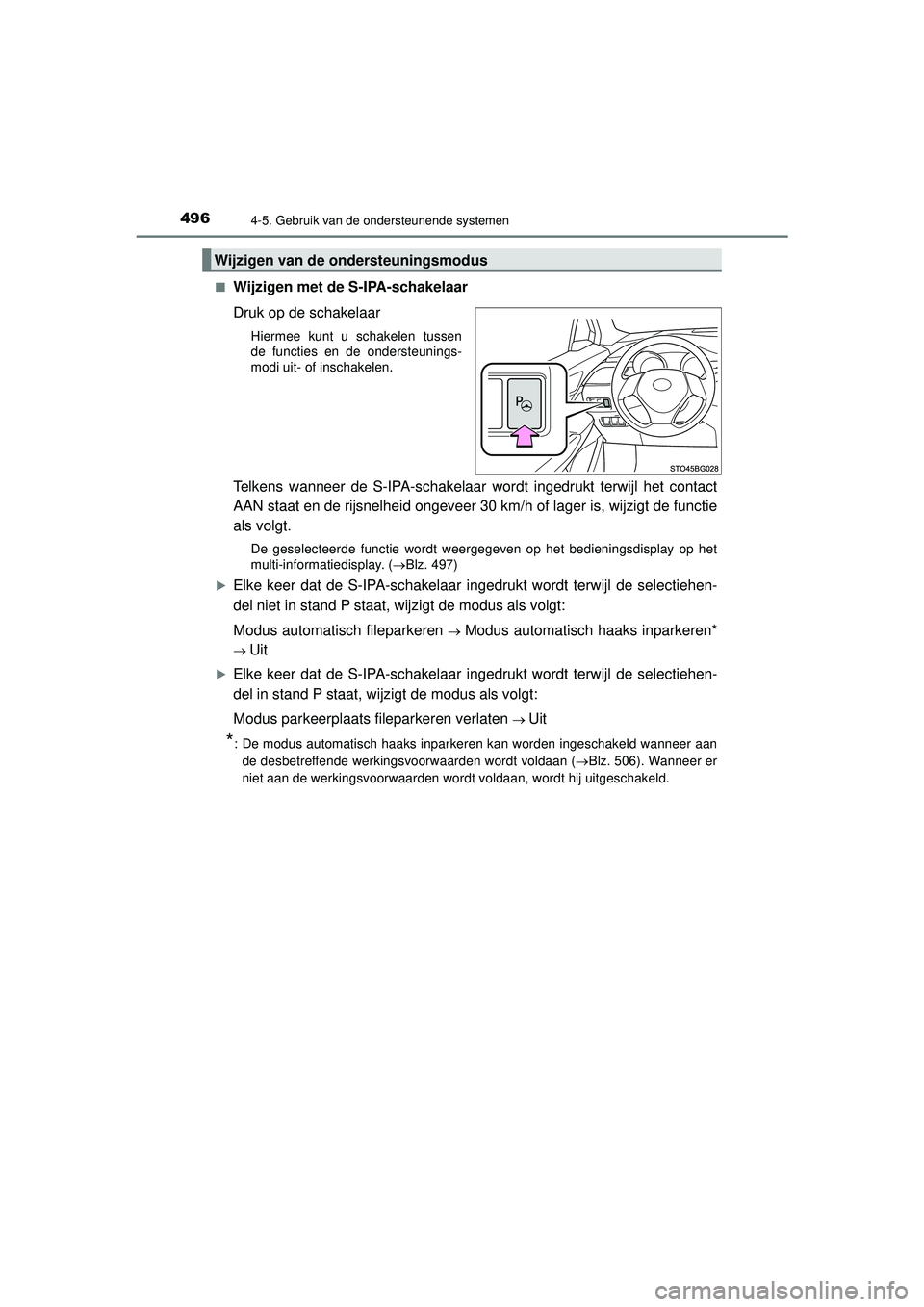

Wijzigen met de S-IPA-schakelaar
Druk op de schakelaar
Hiermee kunt u schakelen tussen
de functies en de ondersteunings-
modi uit- of inschakelen.
Telkens wanneer de S-IPA-schakelaar wordt ingedrukt terwijl het contact
AAN staat en de rijsnelheid ongeveer 30 km/h of lager is, wijzigt de functie
als volgt.
De geselecteerde functie wordt weergegeven op het bedieningsdisplay op het
multi-informatiedisplay. (
Blz. 497)
Elke keer dat de S-IPA-schakelaar ingedrukt wordt terwijl de selectiehen-
del niet in stand P staat, wijzigt de modus als volgt:
Modus automatisch fileparkeren
Modus automatisch haaks inparkeren*
Uit
Elke keer dat de S-IPA-schakelaar ingedrukt wordt terwijl de selectiehen-
del in stand P staat, wijzigt de modus als volgt:
Modus parkeerplaats fileparkeren verlaten
Uit
*: De modus automatisch haaks inparkeren kan worden ingeschakeld wanneer aan
de desbetreffende werkingsvoorwaarden wordt voldaan ( Blz. 506). Wanneer er
niet aan de werkingsvoorwaarden wordt voldaan, wordt hij uitgeschakeld.
Wijzigen van de ondersteuningsmodus
C-HR_HV_OM_Europe_OM10566E.book Page 49 6 Tuesday, October 20, 2020 9:44 AM

4974-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E
Het begeleidingsscherm wordt weergegeven op het multi-informatiedisplay.Weergave bediening
Geeft de bedrijfsconditie van het Sim-
ple Intelligent Parking Assist-systeem
weer.
Stopweergave
Trap wanneer dit brandt het rempedaal
in en breng de auto direct tot stilstand.
Indicator mate van assistentie
Geeft een statusbalk weer waarop wordt aangegeven hoe ver de auto is verwijderd
van zijn stoppositie/wat de positie is waarbij de ondersteuningsregeling eindigt.
Icoon S-IPA-schakelaar
Wordt weergegeven wanneer de ondersteuningsmodus kan worden gewijzigd en
het systeem kan worden uit- of in geschakeld met de S-IPA-schakelaar.
Weergave automatische bediening van het stuurwiel
Geeft weer wanneer het stuurwiel automatisch wordt bediend.
Weergave Toyota Parking Assist-sensor/weergave portierpositie (open/
dicht)
Blz. 453
Adviesweergave
Volg de op het display getoonde aanwijzingen op en voer de aangegeven handelin-
gen uit.
In de afbeelding wordt als voorbeeld een display getoond waarop staat aange-
geven dat het rempedaal moet worden ingetrapt om de rijsnelheid te regelen en dat
u moet controleren of de omgeving veilig is.
Begeleidingsscherm
C-HR_HV_OM_Europe_OM10566E.book Page 49 7 Tuesday, October 20, 2020 9:44 AM

4984-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E

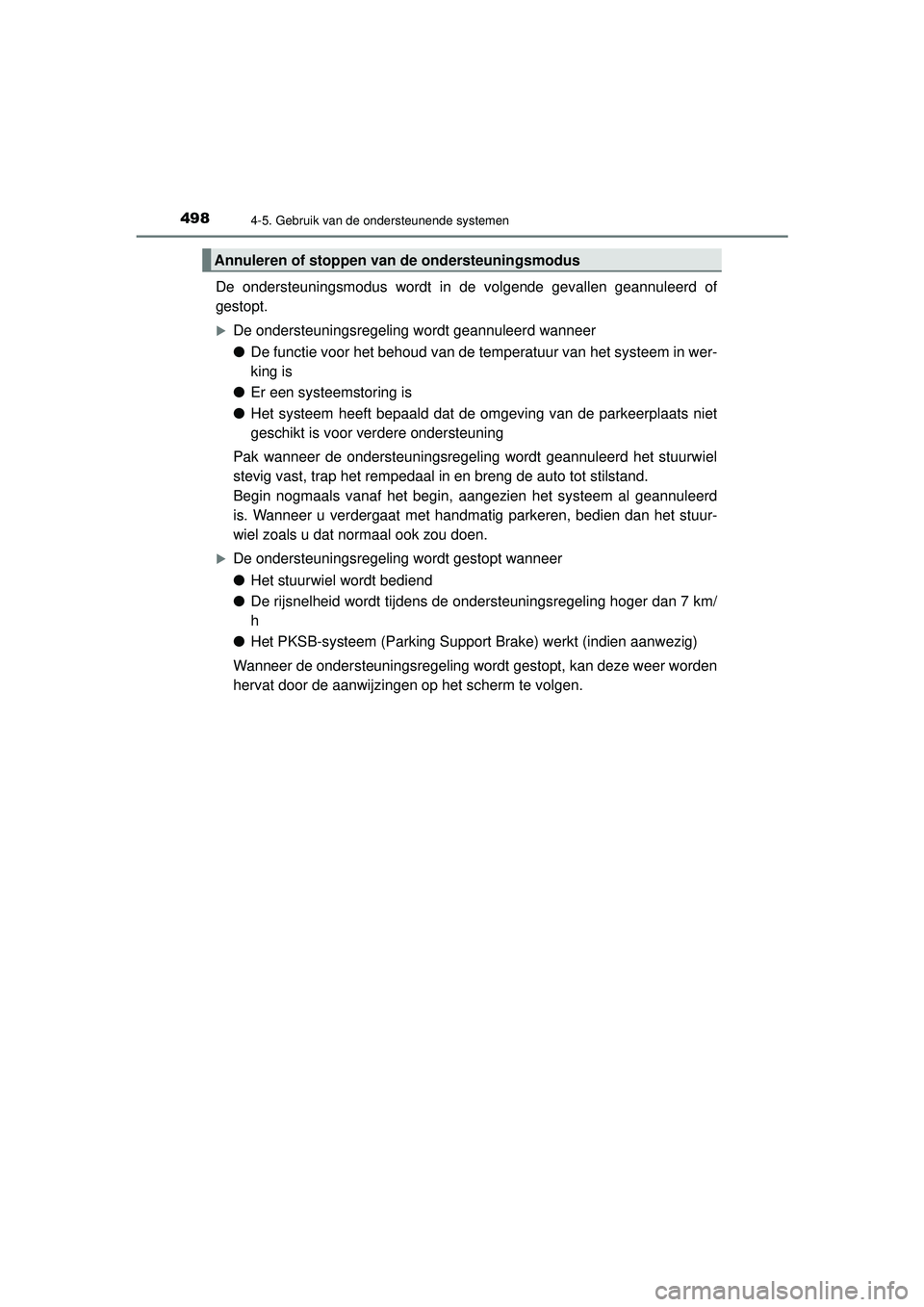

De ondersteuningsmodus wordt in de volgende gevallen geannuleerd of
gestopt.
De ondersteuningsregeling wordt geannuleerd wanneer
●De functie voor het behoud van de temperatuur van het systeem in wer-
king is
● Er een systeemstoring is
● Het systeem heeft bepaald dat de omgeving van de parkeerplaats niet
geschikt is voor verdere ondersteuning
Pak wanneer de ondersteuningsregeling wordt geannuleerd het stuurwiel
stevig vast, trap het rempedaal in en breng de auto tot stilstand.
Begin nogmaals vanaf het begin, aangezien het systeem al geannuleerd
is. Wanneer u verdergaat met handmatig parkeren, bedien dan het stuur-
wiel zoals u dat normaal ook zou doen.
De ondersteuningsregeling wordt gestopt wanneer
● Het stuurwiel wordt bediend
● De rijsnelheid wordt tijdens de ondersteuningsregeling hoger dan 7 km/
h
● Het PKSB-systeem (Parking Support Brake) werkt (indien aanwezig)
Wanneer de ondersteuningsregeling wordt gestopt, kan deze weer worden
hervat door de aanwijzingen op het scherm te volgen.
Annuleren of stoppen van de ondersteuningsmodus
C-HR_HV_OM_Europe_OM10566E.book Page 49 8 Tuesday, October 20, 2020 9:44 AM
