TOYOTA C-HR 2021 Instructieboekje (in Dutch)

4594-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E■
Signalering obst akels aan zijkanten (auto's met zijsensoren)
● Obstakels aan de zijkanten worden tijdens het rijden gesignaleerd door de zijkanten
te scannen met de zijsensoren. Herkende obstakels worden gedurende maximaal
ongeveer 2 minuten in het geheugen opgeslagen.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot de scan is voltooid.
Nadat het contact AAN is gezet, wordt het scannen voltooid nadat er korte tijd met de
auto is gereden.
● Wanneer een obstakel, zoals een ander voertuig, een voetganger of een dier, door
de zijsensoren is gesignaleerd, blijft het systeem het obstakel mogelijk signaleren,
zelfs nadat het obstakel zich niet meer binnen het detectiegebied van de zijsensor
bevindt.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit van de
sensor om objecten correct te signaleren. Specifieke situaties waarin dit voor kan
komen ziet u hieronder.
●De sensor is bedekt met vuil, sneeuw of ijs. (Het reinigen van de sensoren zal het
probleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
● Een sensor wordt ergens door afgedekt.
● Wanneer een sensor of de omgeving van een sensor zeer heet of koud is.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras.
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, luchtrem-
men van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven produ-
ceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omgeving.
● Een sensor is bedekt met een waterfilm of er is sprake van zware regenval.
● Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rijden
op een overstroomde weg.
● Als de auto sterk naar één kant helt.
● De auto nadert een hoge of gebogen stoeprand.
● Als het object zich te dicht bij de sensor bevindt.
C-HR_HV_OM_Europe_OM10566E.book Page 45 9 Tuesday, October 20, 2020 9:44 AM

4604-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E■
Objecten die mogelijk niet goed worden gesignaleerd
Door de vorm van het object kan de sensor het mogelijk niet signaleren. Let goed op
bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorberen
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
■ Als “Parking assist unavailable. Clean parking assist sensor” (Parking Assist
niet beschikbaar, reinig Parking Assist- sensor) wordt weergegeven op het multi-
informatiedisplay
Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sneeuw of vuil. Verwijder
dit van de sensor om te zorgen dat het systeem weer normaal werkt.
Ook wordt er bij lage temperaturen m ogelijk een waarschuwingsmelding weergegeven
doordat zich ijs vormt op een sensor en een sensor daardoor mogelijk geen obstakels
signaleert. Zodra het ijs smelt, zal het systeem weer normaal werken.
■ Als “Parking assist Malfunction Visit your dealer” (Storing in Parking Assist. Ga
naar uw dealer) op het multi-in formatiedisplay wordt weergegeven
Het systeem werkt mogelijk niet door een storing in een sensor.
Laat de auto nakijken door een erkende Toyo ta-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
C-HR_HV_OM_Europe_OM10566E.book Page 46 0 Tuesday, October 20, 2020 9:44 AM

4614-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E
WAARSCHUWING
■Als de Toyota Parking A ssist-sensor in gebruik is
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingeschakeld niet harder dan 10 km/h.
● Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Controleer tij-
dens het voor- of achteruitrijden of de omgeving (vooral naast de auto) veilig is en
rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sensoren.
● Objecten direct onder de bumper worden niet waargenomen.
Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesig-
naleerd wanneer u ze nadert, zelfs als ze eerder wel zijn gesignaleerd.
■ Zijsensoren (indien aanwezig)
In de onderstaande situaties werkt het so narsysteem mogelijk niet goed, waardoor
een ongeval kan ontstaan. Rijd met de nodige voorzichtigheid.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot er kort met de
auto is gereden en de scan van de zijkanten is voltooid. ( Blz. 459)
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere
voertuigen, mensen of dieren die vanaf opzij naderen niet worden gesignaleerd.
● Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels mogelijk niet
worden gesignaleerd, afhankelijk van de situatie rondom de auto.
Op dat moment wordt de weergave van de zijsensor ( Blz. 453) tijdelijk uitgescha-
keld.
■ Wanneer moet de functie uitgeschakeld worden
Schakel in de volgende situaties de functie uit, omdat deze anders mogelijk zelfs
werkt als er geen kans op een aanrijding is.
● De auto is uitgerust met een staafantenne, een draadloze antenne of mistlampen.
● De voor- of achterbumper of een sensor ondergaat een sterke schok.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
● Er zijn sleepogen geplaatst.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
C-HR_HV_OM_Europe_OM10566E.book Page 46 1 Tuesday, October 20, 2020 9:44 AM

4624-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E
WAARSCHUWING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het display van de Toyota Parking Assist-sensor knippert of wordt continu weerge-
geven en er klinkt een piepsignaal terwijl er geen objecten worden gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper of grille ergens tegenaan komt.
● Als het display knippert of continu wordt weergegeven en er geen zoemer klinkt,
behalve wanneer het geluid is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren, omdat dit er toe kan leiden dat een sensor niet meer goed werkt.
C-HR_HV_OM_Europe_OM10566E.book Page 46 2 Tuesday, October 20, 2020 9:44 AM

463
4
4-5. Gebruik van de ondersteunende systemen
Rijden
C-HR_HV_OM_Europe_OM10566E
RCTA (Rear Crossing Traffic Alert)
De RCTA gebruikt de radarsensoren opzij achter van de BSM in de achter-
bumper. Deze functie is bedoeld om de bestuurder te helpen gebieden te
controleren die bij het achteruitrijden niet goed zichtbaar zijn.Indicatoren in buitenspiegel
Wanneer een auto wordt gesignaleerd die van rechts of links achter nadert, gaan
de indicatoren in beide buitenspiegels knipperen.
RCTA-zoemer
Wanneer een auto wordt gesignaleerd die van rechts of links achter nadert, klinkt er
een zoemer. De zoemer klinkt ook gedurende ongeveer 1 seconde direct nadat de
RCTA is ingeschakeld.
Controlelampje RCTA OFF
Gaat branden wanneer de Rear Crossing Traffic Alert wordt uitgeschakeld.
: Indien aanwezig
Overzicht van de Rear Crossing Traffic Alert
C-HR_HV_OM_Europe_OM10566E.book Page 46 3 Tuesday, October 20, 2020 9:44 AM

4644-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E
Druk op  of  van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op  of  van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op  of  van de bedieningstoetsen van het instrumentenpaneel en
selecteer RCTA.
Wanneer de RCTA wordt uitgeschakeld, gaat het controlelampje RCTA OFF
( Blz. 463) branden. (Telkens wanneer het contact UIT en weer AAN wordt gezet,
wordt de RCTA automatisch ingeschakeld.)
■ De zichtbaarheid van de indi catoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buitenspiegels bij fel zonlicht niet goed te zien.
■ Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■ Als “RCTA Unavailable.” (RCTA niet besch ikbaar) op het multi-informatiedisplay
wordt weergegeven
Water, sneeuw, modder, enz. hopen zich mogelijk op rondom de sensor in de bumper
( Blz. 446).
Wanneer het water, de sneeuw, de modder, enz. rondom de sensor in de bumper
wordt verwijderd, moet het systeem weer normaal gaan werken.
Ook werkt mogelijk de sensor niet normaal bij extreem warm of koud weer.
■ Wanneer “RCTA Malfunction Visit Your De aler.” (Storing in RCTA. Ga naar uw
dealer) op het multi-informatiedisplay wordt weergegeven
Er zit mogelijk een storing in de sensor of de sensor is niet goed uitgelijnd. Laat de
auto nakijken door een erkende Toyota-dea ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Radarsensoren opzij achter
Blz. 446
Inschakelen/uitschakelen van de RCTA
1
2
3
C-HR_HV_OM_Europe_OM10566E.book Page 46 4 Tuesday, October 20, 2020 9:44 AM

4654-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E
De RCTA werkt wanneer de achteruitversnelling is ingeschakeld. Hij kan
andere auto's signaleren die van rechts of links achter naderen. Hij maakt
gebruik van radarsensoren om de bestuurder te waarschuwen voor de aan-
wezigheid van andere auto's: de indicato ren in de buitenspiegels gaan knip-
peren en er klinkt een zoemer.
RCTA
Naderende auto's Detectiegebieden
WAARSCHUWING
■Waarschuwingen met betrekking to t het gebruik van de functie
De bestuurder is zelf verantwoordelijk voor een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende functie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren. Wanneer u te veel op deze functie vertrouwt,
kan dit leiden tot een ongeval met ernstig letsel tot gevolg.
C-HR_HV_OM_Europe_OM10566E.book Page 46 5 Tuesday, October 20, 2020 9:44 AM

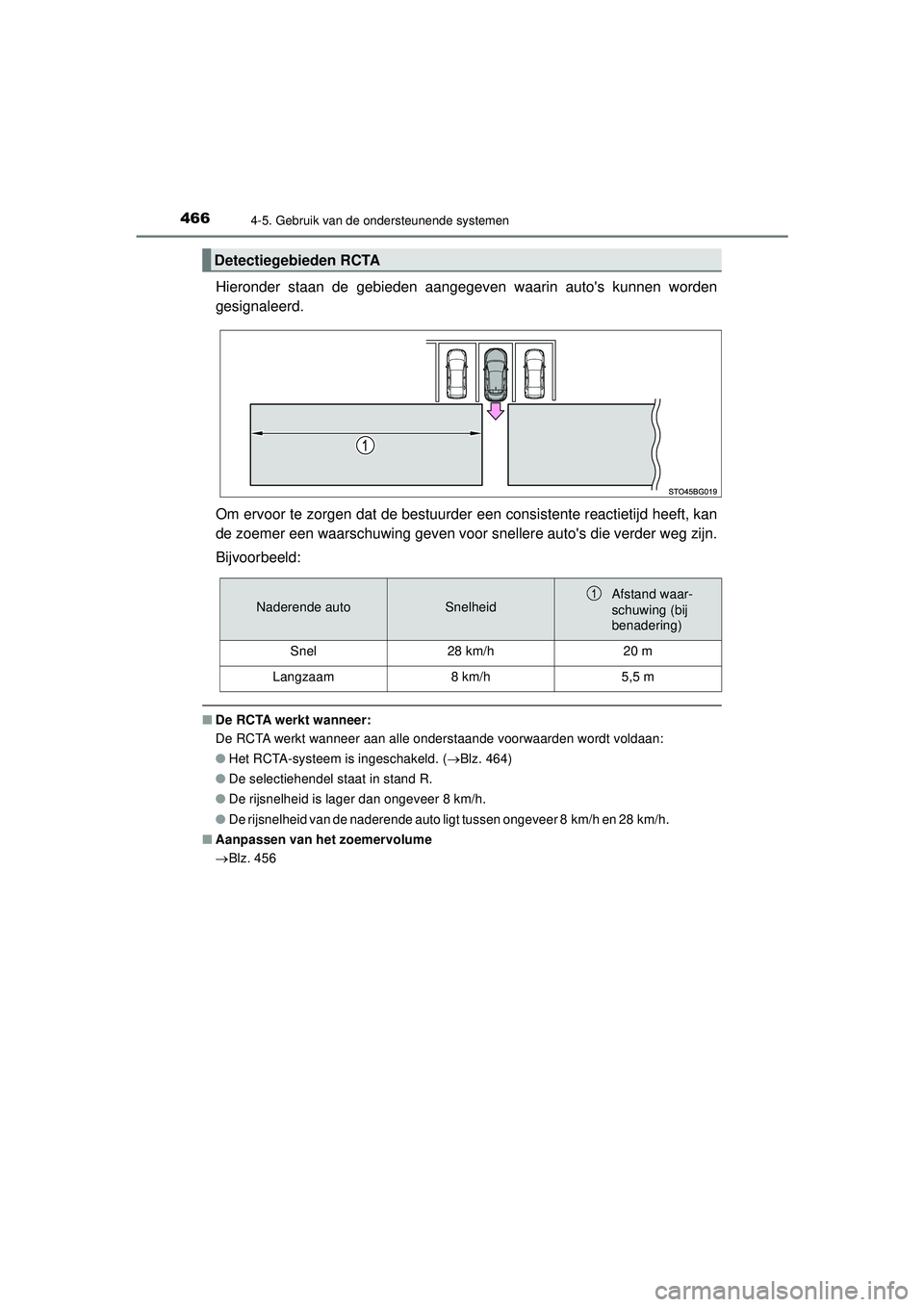

4664-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden
gesignaleerd.
Om ervoor te zorgen dat de bestuurder een consistente reactietijd heeft, kan
de zoemer een waarschuwing geven voor snellere auto's die verder weg zijn.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onderstaande voorwaarden wordt voldaan:
●Het RCTA-systeem is ingeschakeld. ( Blz. 464)
● De selectiehendel staat in stand R.
● De rijsnelheid is lager dan ongeveer 8 km/h.
● De rijsnelheid van de naderende auto ligt tussen ongeveer 8 km/h en 28 km/h.
■ Aanpassen van het zoemervolume
Blz. 456
Detectiegebieden RCTA
Naderende autoSnelheidAfstand waar-
schuwing (bij
benadering)
Snel28 km/h20 m
Langzaam8 km/h5,5 m
C-HR_HV_OM_Europe_OM10566E.book Page 46 6 Tuesday, October 20, 2020 9:44 AM

4674-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E■
Dempen van het geluid van een zoemer
Blz. 457
■ Omstandigheden waaronder de RC TA een auto niet signaleert
De RCTA is niet ontworpen om de volgende typen voertuigen en/of objecten te signa-
leren:
● Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
●
Voertuigen die niet kunnen worden gesigna-
leerd door de sensoren als gevolg van obsta-
kels
C-HR_HV_OM_Europe_OM10566E.book Page 46 7 Tuesday, October 20, 2020 9:44 AM

4684-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E■
Omstandigheden waaronder de RCTA mogelijk niet goed werkt
●Onder de volgende omstandigheden signaleert de RCTA auto's mogelijk niet correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door
modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer een auto met hoge snelheid nadert
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
C-HR_HV_OM_Europe_OM10566E.book Page 46 8 Tuesday, October 20, 2020 9:44 AM
