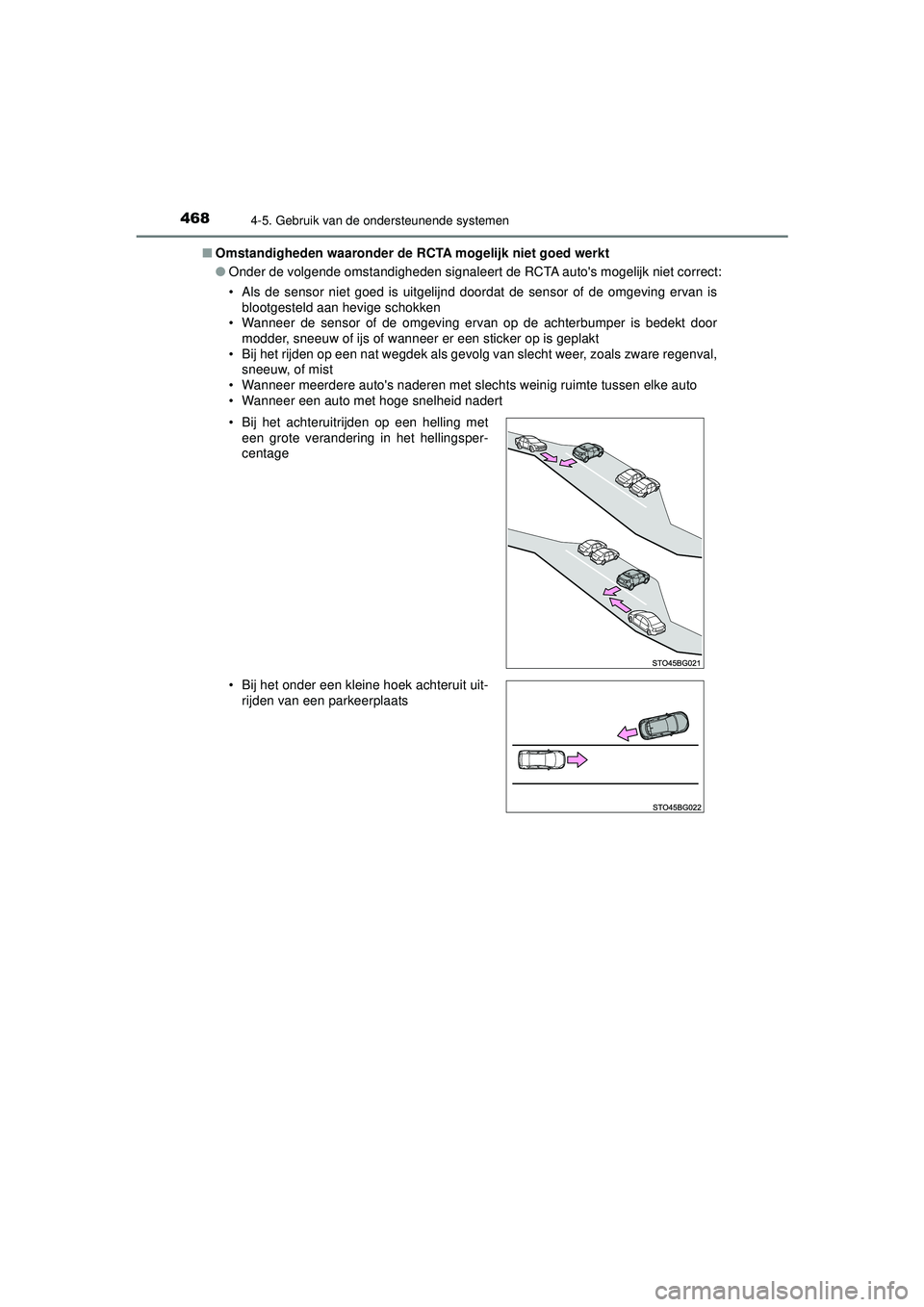

4684-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E■
Omstandigheden waaronder de RCTA mogelijk niet goed werkt
●Onder de volgende omstandigheden signaleert de RCTA auto's mogelijk niet correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door
modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval, sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer een auto met hoge snelheid nadert
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
C-HR_HV_OM_Europe_OM10566E.book Page 46 8 Tuesday, October 20, 2020 9:44 AM

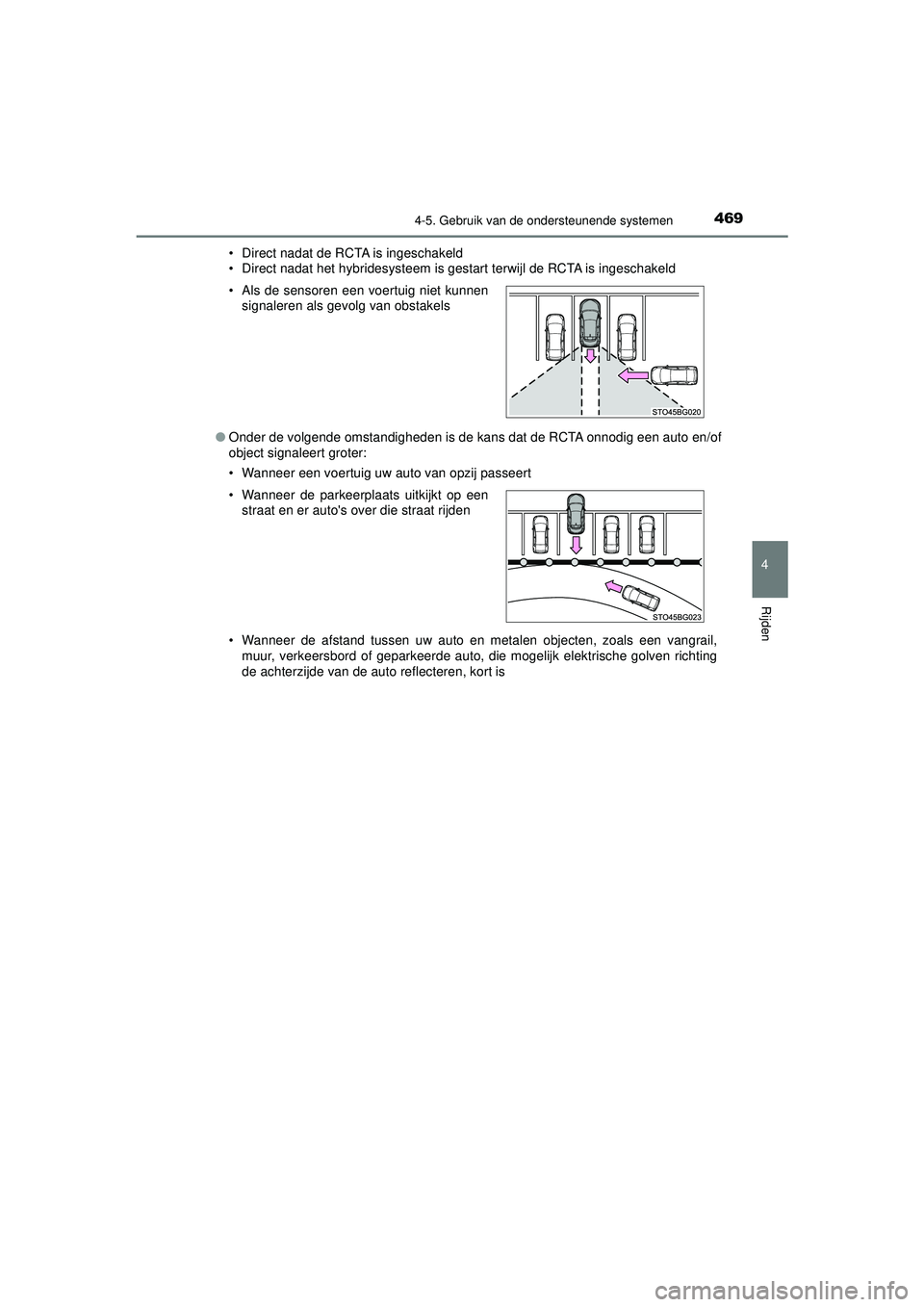

4694-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is gestart terwijl de RCTA is ingeschakeld
● Onder de volgende omstandigheden is de kans dat de RCTA onnodig een auto en/of
object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto, die mogelijk elektrische golven richting
de achterzijde van de auto reflecteren, kort is
• Als de sensoren een voertuig niet kunnen
signaleren als gevolg van obstakels
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
C-HR_HV_OM_Europe_OM10566E.book Page 46 9 Tuesday, October 20, 2020 9:44 AM

4704-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E

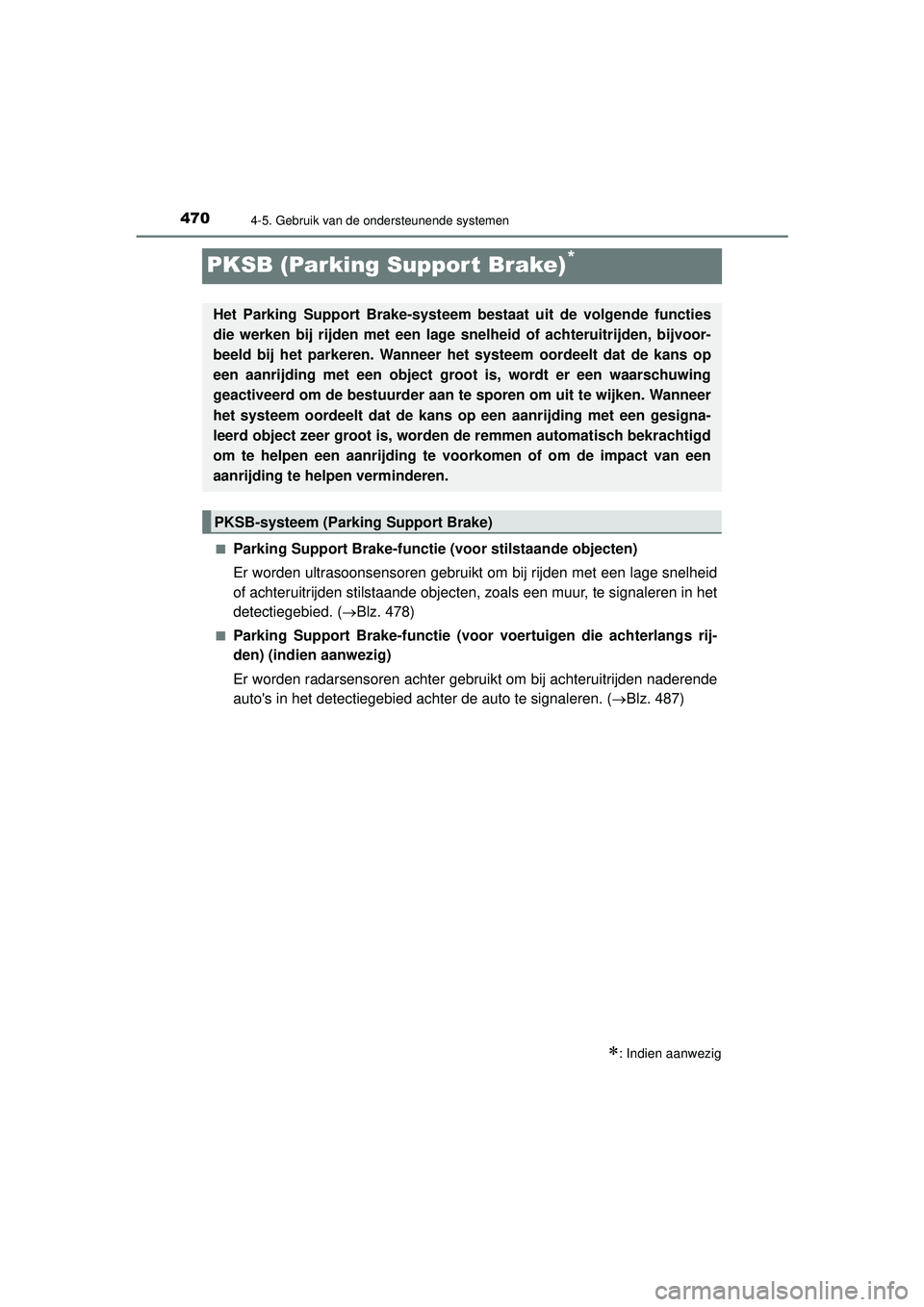

PKSB (Parking Suppor t Brake)*
■Parking Support Brake-functie (voor stilstaande objecten)
Er worden ultrasoonsensoren gebruikt om bij rijden met een lage snelheid
of achteruitrijden stilstaande objecten, zoals een muur, te signaleren in het
detectiegebied. ( Blz. 478)
■Parking Support Brake-functie (voor voertuigen die achterlangs rij-
den) (indien aanwezig)
Er worden radarsensoren achter gebruikt om bij achteruitrijden naderende
auto's in het detectiegebied achter de auto te signaleren. ( Blz. 487)
: Indien aanwezig
Het Parking Support Brake-systeem bestaat uit de volgende functies
die werken bij rijden met een lage snelheid of achteruitrijden, bijvoor-
beeld bij het parkeren. Wanneer het systeem oordeelt dat de kans op
een aanrijding met een object groo t is, wordt er een waarschuwing
geactiveerd om de bestuurder aan te sporen om uit te wijken. Wanneer
het systeem oordeelt dat de kans op een aanrijding met een gesigna-
leerd object zeer groot is, worden de remmen automatisch bekrachtigd
om te helpen een aanrijding te vo orkomen of om de impact van een
aanrijding te helpen verminderen.
PKSB-systeem (Parking Support Brake)
C-HR_HV_OM_Europe_OM10566E.book Page 47 0 Tuesday, October 20, 2020 9:44 AM

4764-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E

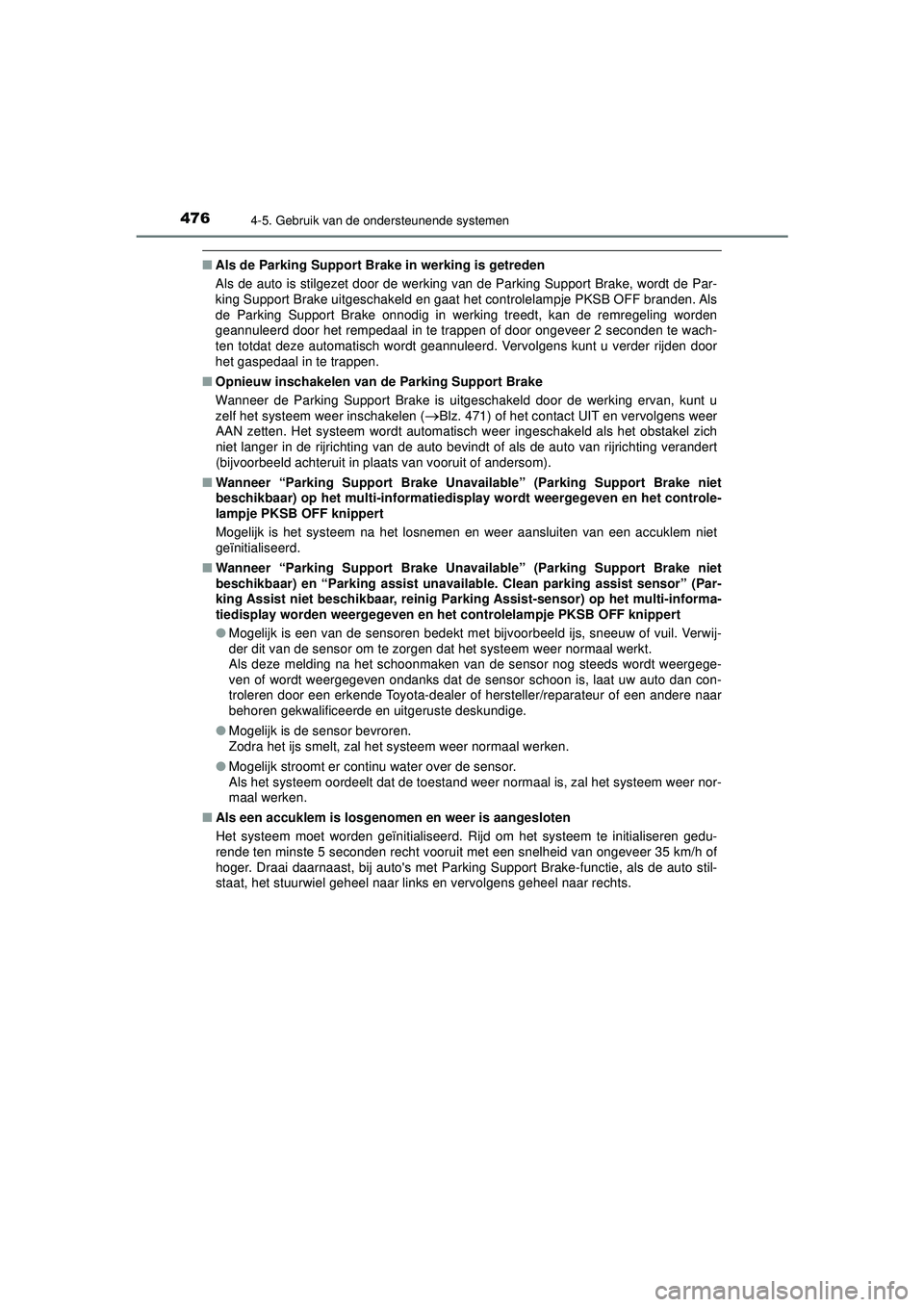

■Als de Parking Support Brake in werking is getreden
Als de auto is stilgezet door de werking van de Parking Support Brake, wordt de Par-
king Support Brake uitgeschakeld en gaat het controlelampje PKSB OFF branden. Als
de Parking Support Brake onnodig in werking treedt, kan de remregeling worden
geannuleerd door het rempedaal in te trappen of door ongeveer 2 seconden te wach-
ten totdat deze automatisch wordt geannuleerd. Vervolgens kunt u verder rijden door
het gaspedaal in te trappen.
■ Opnieuw inschakelen van de Parking Support Brake
Wanneer de Parking Support Brake is uitgeschakeld door de werking ervan, kunt u
zelf het systeem weer inschakelen (
Blz. 471) of het contact UIT en vervolgens weer
AAN zetten. Het systeem wordt automatisch weer ingeschakeld als het obstakel zich
niet langer in de rijrichting van de auto bevindt of als de auto van rijrichting verandert
(bijvoorbeeld achteruit in plaats van vooruit of andersom).
■ Wanneer “Parking Support Brake Unavai lable” (Parking Support Brake niet
beschikbaar) op het multi-informatiedisp lay wordt weergegeven en het controle-
lampje PKSB OFF knippert
Mogelijk is het systeem na het losnemen en weer aansluiten van een accuklem niet
geïnitialiseerd.
■ Wanneer “Parking Support Brake Unavai lable” (Parking Support Brake niet
beschikbaar) en “Parking assist unavailable. Clean pa rking assist sensor” (Par-
king Assist niet beschikbaar, reinig Park ing Assist-sensor) op het multi-informa-
tiedisplay worden weergegeven en het controlelampje PKSB OFF knippert
● Mogelijk is een van de sensoren bedekt met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit van de sensor om te zorgen dat het systeem weer normaal werkt.
Als deze melding na het schoonmaken van de sensor nog steeds wordt weergege-
ven of wordt weergegeven ondanks dat de sensor schoon is, laat uw auto dan con-
troleren door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Mogelijk is de sensor bevroren.
Zodra het ijs smelt, zal het systeem weer normaal werken.
● Mogelijk stroomt er continu water over de sensor.
Als het systeem oordeelt dat de toestand weer normaal is, zal het systeem weer nor-
maal werken.
■ Als een accuklem is losgenom en en weer is aangesloten
Het systeem moet worden geïnitialiseerd. Ri jd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit met een snelheid van ongeveer 35 km/h of
hoger. Draai daarnaast, bij auto's met Parking Support Brake-functie, als de auto stil-
staat, het stuurwiel geheel naar links en vervolgens geheel naar rechts.
C-HR_HV_OM_Europe_OM10566E.book Page 47 6 Tuesday, October 20, 2020 9:44 AM

4774-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E

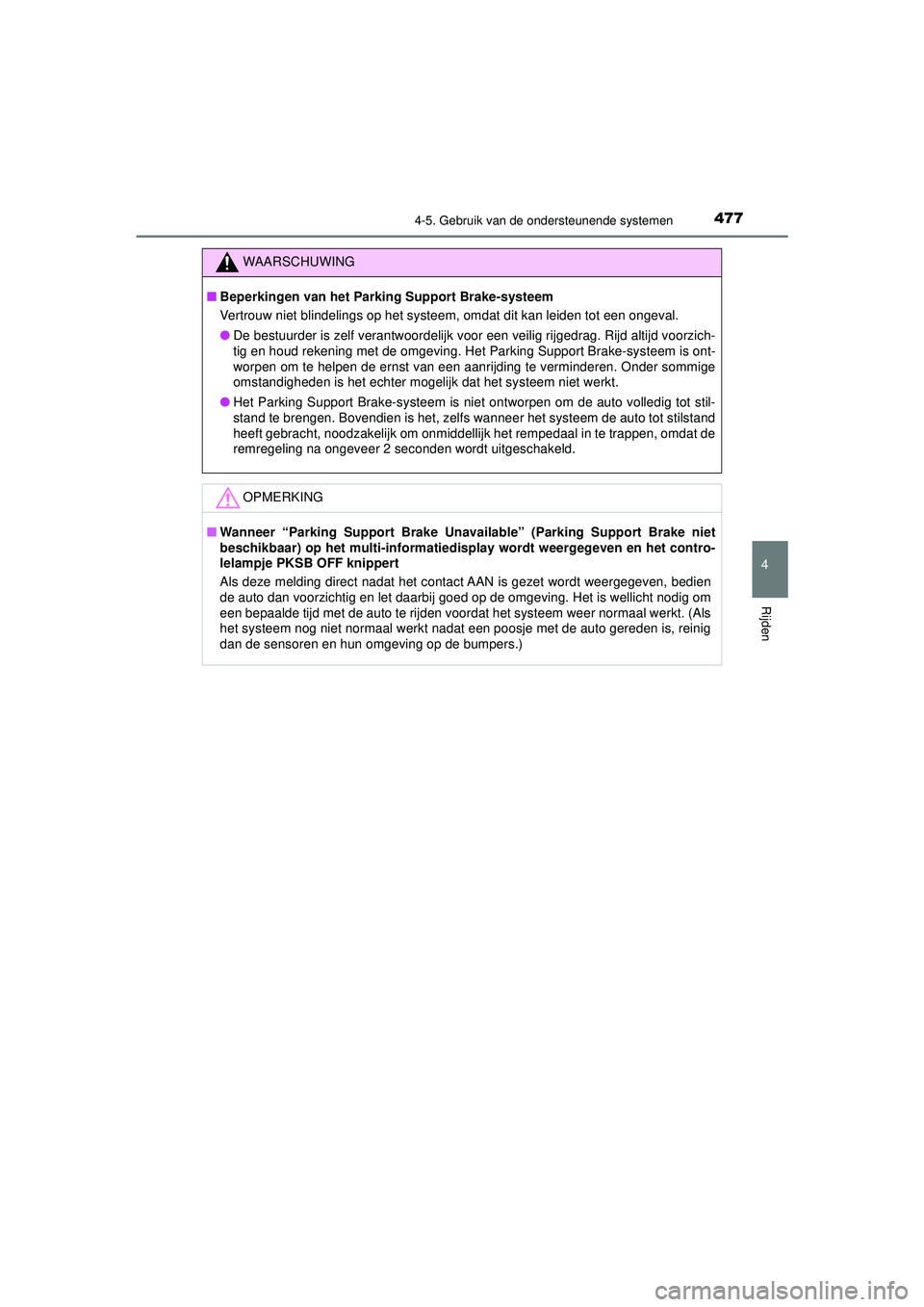

WAARSCHUWING
■Beperkingen van het Park ing Support Brake-systeem
Vertrouw niet blindelings op het systeem, omdat dit kan leiden tot een ongeval.
● De bestuurder is zelf verantwoordelijk voor een veilig rijgedrag. Rijd altijd voorzich-
tig en houd rekening met de omgeving. Het Parking Support Brake-systeem is ont-
worpen om te helpen de ernst van een aanrijding te verminderen. Onder sommige
omstandigheden is het echter mogelijk dat het systeem niet werkt.
● Het Parking Support Brake-systeem is niet ontworpen om de auto volledig tot stil-
stand te brengen. Bovendien is het, zelfs wanneer het systeem de auto tot stilstand
heeft gebracht, noodzakelijk om onmiddellijk het rempedaal in te trappen, omdat de
remregeling na ongeveer 2 seconden wordt uitgeschakeld.
OPMERKING
■ Wanneer “Parking Support Brake Un available” (Parking Support Brake niet
beschikbaar) op het multi-informatiedi splay wordt weergegeven en het contro-
lelampje PKSB OFF knippert
Als deze melding direct nadat het contact AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden voordat het systeem weer normaal werkt. (Als
het systeem nog niet normaal werkt nadat een poosje met de auto gereden is, reinig
dan de sensoren en hun omgeving op de bumpers.)
C-HR_HV_OM_Europe_OM10566E.book Page 47 7 Tuesday, October 20, 2020 9:44 AM

4784-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E

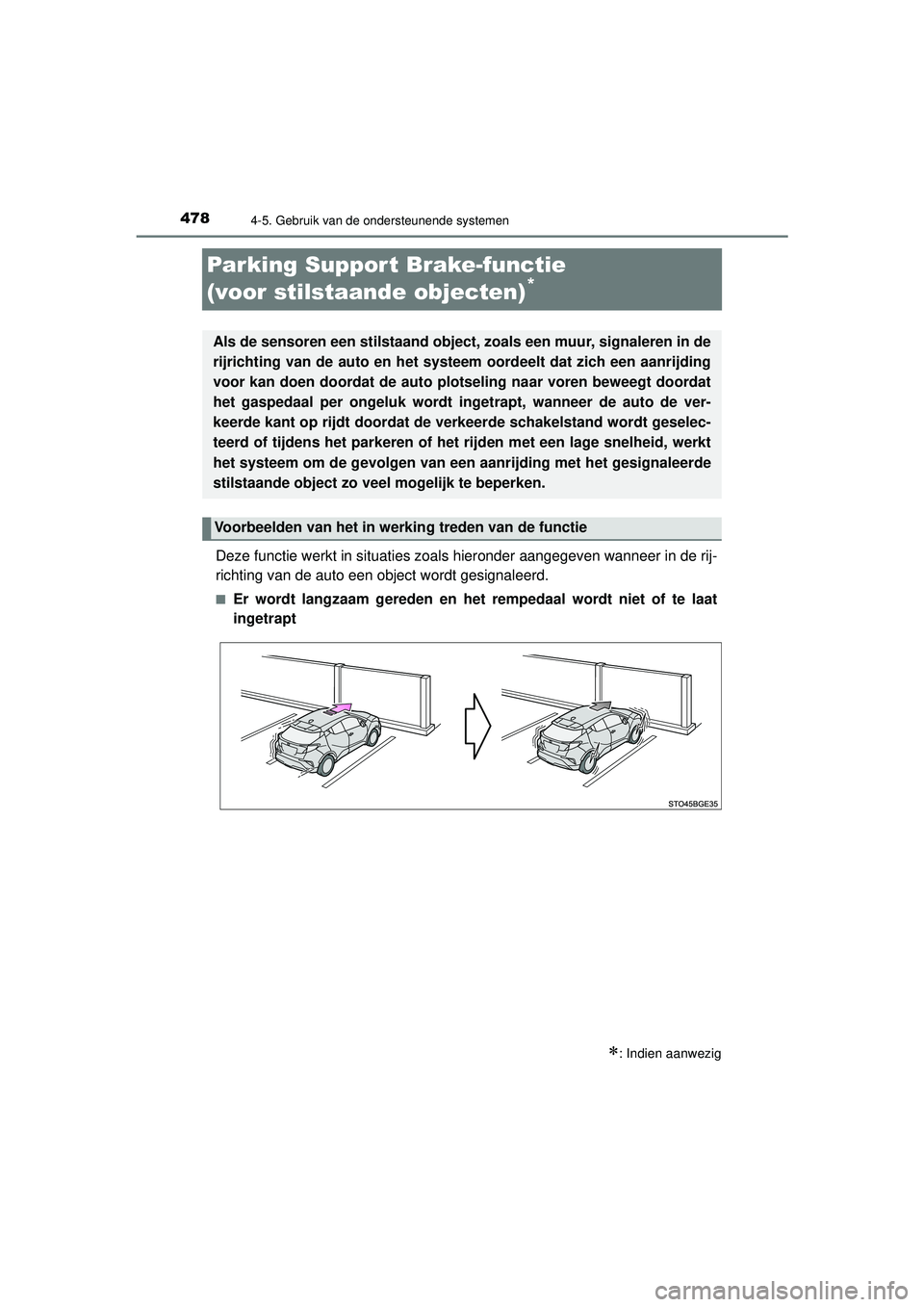

Parking Suppor t Brake-functie
(voor stilstaande objecten)
*
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in de rij-
richting van de auto een object wordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
: Indien aanwezig
Als de sensoren een stilstaand object, zoals een muur, signaleren in de
rijrichting van de auto en het syst eem oordeelt dat zich een aanrijding
voor kan doen doordat de auto plotseling naar voren beweegt doordat
het gaspedaal per ongeluk wordt ingetrapt, wanneer de auto de ver-
keerde kant op rijdt doordat de verkeerde schakelstand wordt geselec-
teerd of tijdens het parkeren of het rijden met een lage snelheid, werkt
het systeem om de gevolgen van een aanrijding met het gesignaleerde
stilstaande object zo veel mogelijk te beperken.
Voorbeelden van het in werking treden van de functie
C-HR_HV_OM_Europe_OM10566E.book Page 47 8 Tuesday, October 20, 2020 9:44 AM

4794-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E■

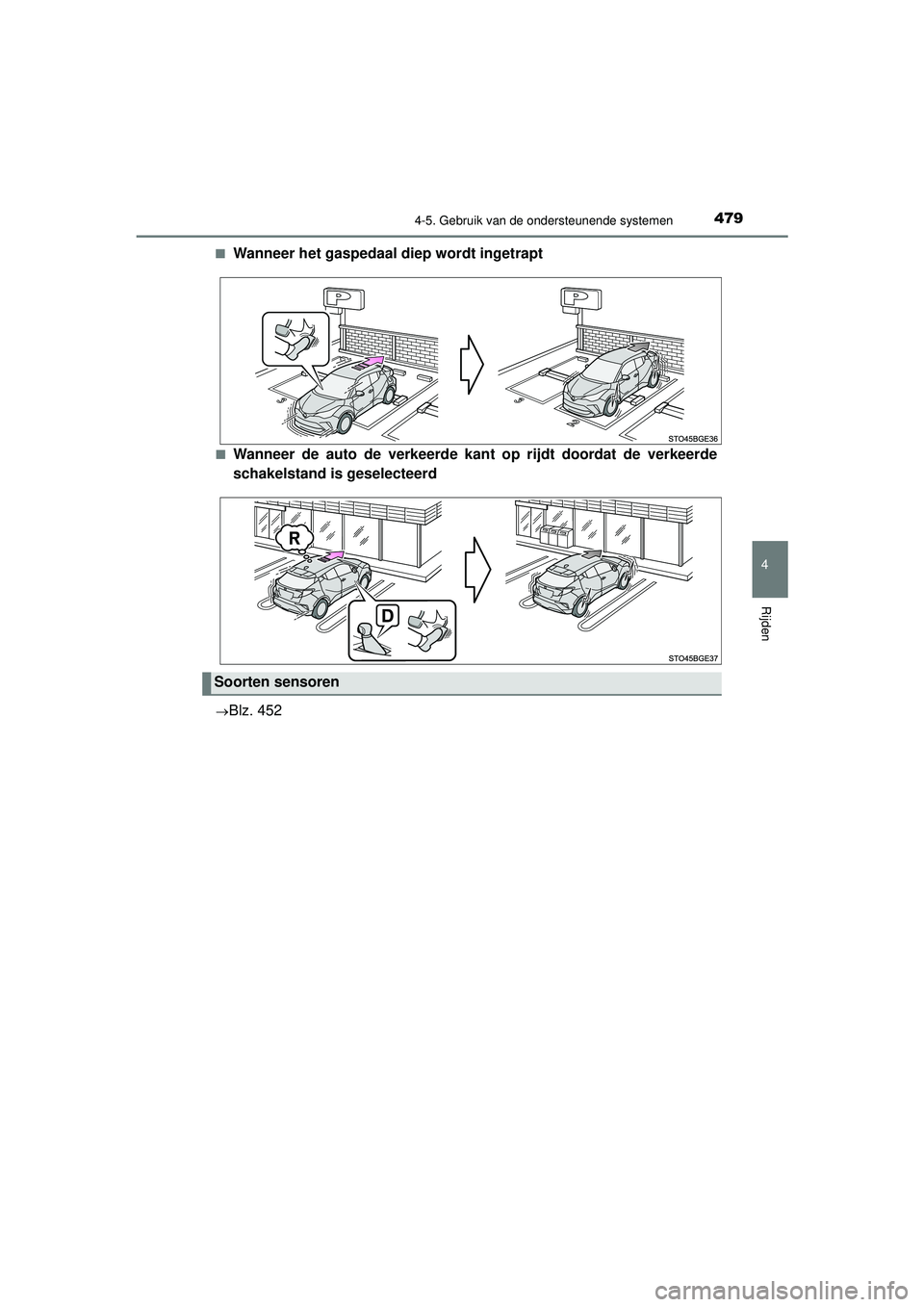

Wanneer het gaspedaal
diep wordt ingetrapt
■Wanneer de auto de verkeerde kan t op rijdt doordat de verkeerde
schakelstand is geselecteerd
Blz. 452
Soorten sensoren
C-HR_HV_OM_Europe_OM10566E.book Page 47 9 Tuesday, October 20, 2020 9:44 AM

4814-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E■

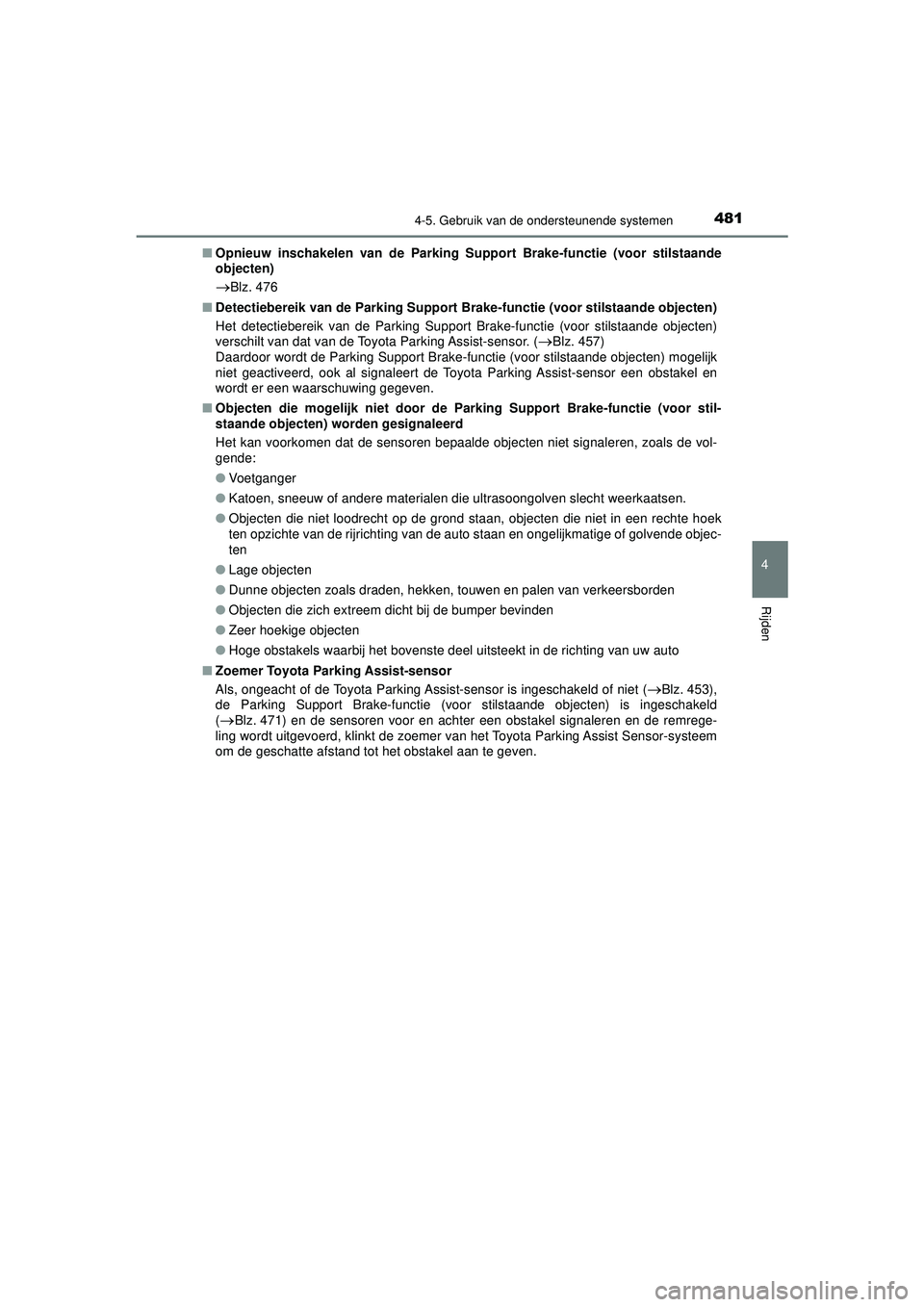

Opnieuw inschakelen van de Parking Support Brake-functie (voor stilstaande
objecten)
Blz. 476
■ Detectiebereik van de Parking Support Br ake-functie (voor stilstaande objecten)
Het detectiebereik van de Parking Support Brake-functie (voor stilstaande objecten)
verschilt van dat van de Toyota Parking Assist-sensor. (
Blz. 457)
Daardoor wordt de Parking Support Brake-functie (voor stilstaande objecten) mogelijk
niet geactiveerd, ook al signaleert de Toyota Parking Assist-sensor een obstakel en
wordt er een waarschuwing gegeven.
■ Objecten die mogelijk niet door de Parking Support Brake-functie (voor stil-
staande objecten) worden gesignaleerd
Het kan voorkomen dat de sensoren bepaalde objecten niet signaleren, zoals de vol-
gende:
●Voetganger
● Katoen, sneeuw of andere materialen die ultrasoongolven slecht weerkaatsen.
● Objecten die niet loodrecht op de grond staan, objecten die niet in een rechte hoek
ten opzichte van de rijrichting van de auto staan en ongelijkmatige of golvende objec-
ten
● Lage objecten
● Dunne objecten zoals draden, hekken, touwen en palen van verkeersborden
● Objecten die zich extreem dicht bij de bumper bevinden
● Zeer hoekige objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw auto
■ Zoemer Toyota Parking Assist-sensor
Als, ongeacht of de Toyota Parking Assist-sensor is ingeschakeld of niet (
Blz. 453),
de Parking Support Brake-functie (voor stilstaande objecten) is ingeschakeld
(
Blz. 471) en de sensoren voor en achter een obstakel signaleren en de remrege-
ling wordt uitgevoerd, klinkt de zoemer van het Toyota Parking Assist Sensor-systeem
om de geschatte afstand tot het obstakel aan te geven.
C-HR_HV_OM_Europe_OM10566E.book Page 48 1 Tuesday, October 20, 2020 9:44 AM

4824-5. Gebruik van de ondersteunende systemen
C-HR_HV_OM_Europe_OM10566E■

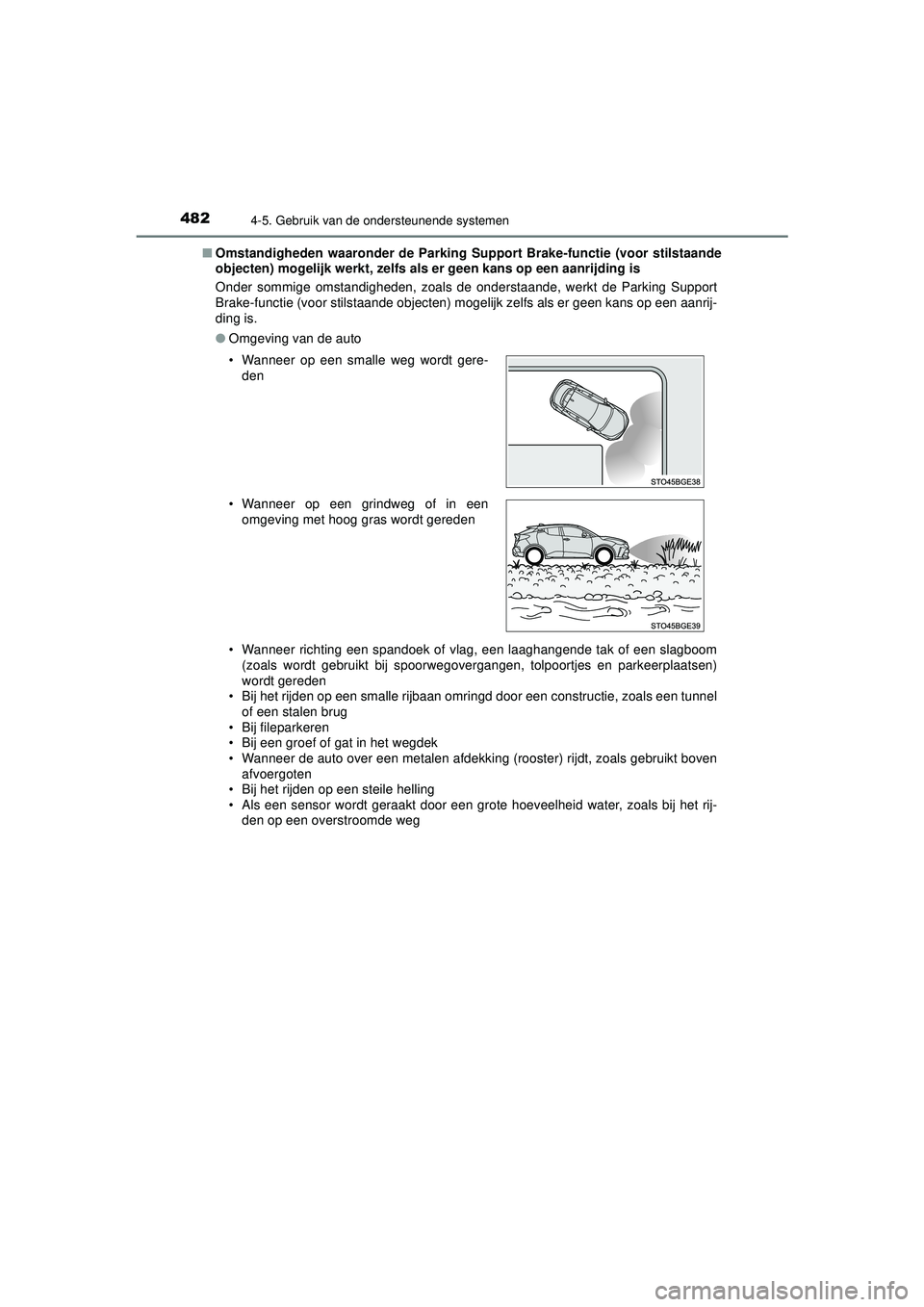

Omstandigheden waaronder de Parking Support Brake-functie (voor stilstaande
objecten) mogelijk werkt, zelfs als er geen kans op een aanrijding is
Onder sommige omstandigheden, zoals de onderstaande, werkt de Parking Support
Brake-functie (voor stilstaande objecten) mogeli jk zelfs als er geen kans op een aanrij-
ding is.
● Omgeving van de auto
• Wanneer richting een spandoek of vlag, een laaghangende tak of een slagboom
(zoals wordt gebruikt bij spoorwegovergangen, tolpoortjes en parkeerplaatsen)
wordt gereden
• Bij het rijden op een smalle rijbaan omringd door een constructie, zoals een tunnel
of een stalen brug
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zoals gebruikt boven afvoergoten
• Bij het rijden op een steile helling
• Als een sensor wordt geraakt door een grote hoeveelheid water, zoals bij het rij- den op een overstroomde weg
• Wanneer op een smalle weg wordt gere-
den
• Wanneer op een grindweg of in een omgeving met hoog gras wordt gereden
C-HR_HV_OM_Europe_OM10566E.book Page 48 2 Tuesday, October 20, 2020 9:44 AM

4834-5. Gebruik van de ondersteunende systemen
4
Rijden
C-HR_HV_OM_Europe_OM10566E●

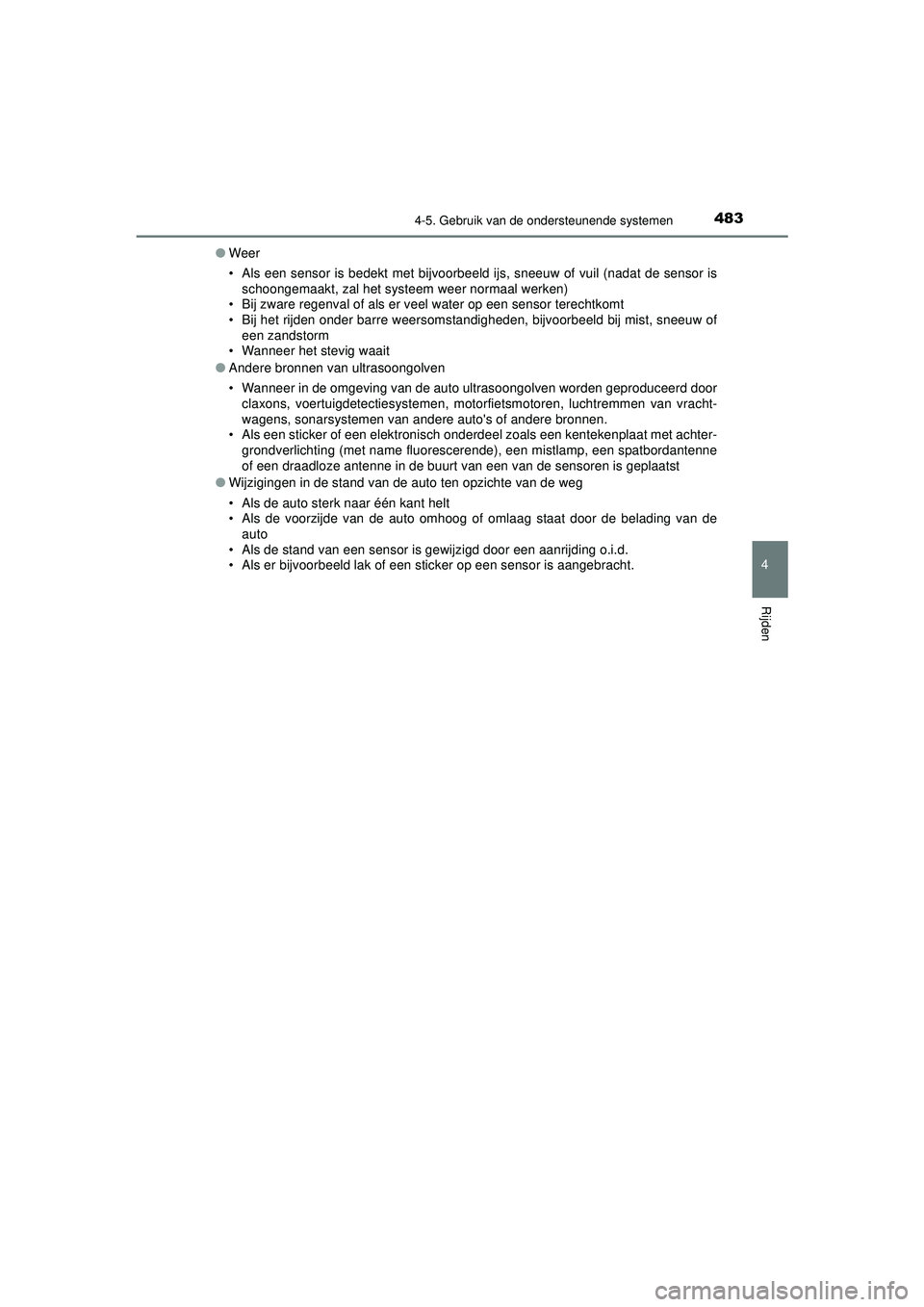

Weer
• Als een sensor is bedekt met bijvoorbeeld ijs, sneeuw of vuil (nadat de sensor is
schoongemaakt, zal het systeem weer normaal werken)
• Bij zware regenval of als er veel water op een sensor terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij mist, sneeuw of
een zandstorm
• Wanneer het stevig waait
● Andere bronnen van ultrasoongolven
• Wanneer in de omgeving van de auto ultrasoongolven worden geproduceerd door
claxons, voertuigdetectiesystemen, motorfietsmotoren, luchtremmen van vracht-
wagens, sonarsystemen van andere auto's of andere bronnen.
• Als een sticker of een elektronisch onderdeel zoals een kentekenplaat met achter-
grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de sensoren is geplaatst
● Wijzigingen in de stand van de auto ten opzichte van de weg
• Als de auto sterk naar één kant helt
• Als de voorzijde van de auto omhoog of omlaag staat door de belading van de
auto
• Als de stand van een sensor is gewijzigd door een aanrijding o.i.d.
• Als er bijvoorbeeld lak of een sticker op een sensor is aangebracht.
C-HR_HV_OM_Europe_OM10566E.book Page 48 3 Tuesday, October 20, 2020 9:44 AM
